Giới thiệu dự án

Trong kỷ nguyên công nghiệp 4.0, các thiết bị bay không người lái (UAV/Drone) công nghệ cao đang chứng kiến tốc độ tăng trưởng kép hàng năm (CAGR) vượt 18.5% trên toàn cầu. Một ví dụ tiêu biểu là dòng Drone HERA do Công ty TNHH Real-Time Robotics Việt Nam (RtR) nghiên cứu, phát triển và xuất khẩu sang thị trường Mỹ. Drone HERA sở hữu khả năng nâng tải trọng lên tới 15 kg, tích hợp 4 khoang tải đồng thời cùng hệ thống quan sát $360^\circ$, đòi hỏi cụm pin nguồn có dung lượng và khối lượng rất lớn. Do đó, chi tiết quai xách pin (Battery Handling Strap) trở thành một linh kiện cơ học quan trọng, chịu ứng suất kéo tĩnh và động liên tục trong quá trình vận hành, thay thế và bảo dưỡng thiết bị ngoài hiện trường.

Ban đầu, chi tiết Battery Handling Strap được sản xuất bằng công nghệ in 3D FDM (Fused Deposition Modeling). Tuy nhiên, phương pháp này bộc lộ những rào cản kỹ thuật nghiêm trọng:

  • Độ bền cơ lý kém: Liên kết giữa các lớp in (inter-layer bonding) yếu, dễ nứt gãy dọc thớ khi chịu tải trọng kéo giật $>15\text{ kg}$.
  • Độ chính xác và độ bóng bề mặt thấp: Sai số kích thước $\pm 0.35\text{ mm}$, bề mặt nhiều gân lớp làm tăng ma sát, không đáp ứng dung sai lắp ghép trục $G7/h6$ với thân hộp nguồn.
  • Thời gian và chi phí: Thời gian in một sản phẩm kéo dài $4 - 6\text{ giờ}$, chi phí đơn chiếc cao, hoàn toàn không đáp ứng được yêu cầu sản xuất thương mại quy mô công nghiệp.
       [ Hộp Nguồn Pin Drone HERA ]
                    │
   (Chịu tải trọng nâng tĩnh & động > 15 kg)
                    │
                    ▼
 ┌──────────────────────────────────────┐
 │ Chi tiết: Battery Handling Strap     │
 │ Kích thước: 163 x 77 x 27 (mm)       │
 │ Khối lượng: 17.86 g | Dung sai: G7/h6│
 └──────────────────────────────────────┘
                    │
         ┌──────────┴──────────┐
         ▼                     ▼
  [ Phương pháp cũ ]    [ Giải pháp mới ]
  - In 3D FDM           - Khuôn ép phun 2 tấm
  - Nứt gãy liên kết    - Cơ cấu rút lõi bên (Slider)
  - 4-6 giờ/sản phẩm    - Chu kỳ ép: 28 giây
  - Không đồng đều      - Nhựa PP nguyên sinh đồng nhất

Để giải quyết triệt để bài toán trên, đồ án tập trung vào việc nghiên cứu, thiết kế và chế tạo hoàn chỉnh bộ khuôn ép nhựa 2 tấm có cơ cấu tháo Undercut bên tự động nhằm thay thế quy trình in 3D.

Mục tiêu dự án

  1. Nghiên cứu công nghệ khuôn ép nhựa chuyên dụng: Tính toán và thiết kế hoàn chỉnh bộ khuôn 2 tấm có cơ cấu con trượt (slide core) và chốt xiên (angle pin) để giải quyết 2 vị trí Undercut biên của chi tiết Battery Handling Strap.
  2. Mô phỏng số động học dòng chảy (CAE): Phân tích quá trình điền đầy, phân bố áp suất, thời gian làm nguội, vị trí rỗ khí (air traps) và đường hàn (weld lines) bằng module mô phỏng trên phần mềm PTC Creo Parametric 8.0.
  3. Gia công chế tạo và lắp ráp chính xác: Sử dụng trung tâm gia công CNC phay các tấm khuôn từ phôi thép chuyên dụng NAK80, SUS420J2 và vỏ khuôn C45, đảm bảo độ chính xác lắp ghép cấp 6–7.
  4. Thực nghiệm ép thử và kiểm định: Thiết lập quy trình công nghệ ép phun trên máy Haitian MA1200III (120 tấn), đánh giá cơ lý tính và độ chính xác kích thước của sản phẩm nhựa PP so với yêu cầu của Real-Time Robotics.

Giải pháp kỹ thuật và phạm vi

  • Vật liệu chế tạo sản phẩm: Nhựa nhiệt dẻo Polypropylene (PP) với công thức phân tử $(C_3H_6)_n$, độ co ngót $1.5 - 3.0%$, độ bền kéo $30 - 40\text{ N/mm}^2$.
  • Quy cách sản phẩm: Kích thước tổng thể $163 \times 77 \times 27\text{ mm}$, thể tích $V = 19,805.403\text{ mm}^3$, khối lượng $m = 17.86\text{ g}$.
  • Phạm vi nghiên cứu: Thiết kế 1 bộ khuôn 2 tấm 1 lòng khuôn (1 cavity), sử dụng hệ thống kênh dẫn nguội (cold runner), miệng phun cạnh (edge gate), làm mát đối xứng và tháo Undercut mặt ngoài bằng 2 con trượt đối xứng dẫn hướng bằng chốt xiên.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình lựa chọn công nghệ chế tạo cho chi tiết Battery Handling Strap được tiến hành qua việc so sánh 3 phương án sản xuất hiện hành:

Tiêu chí đánh giá In 3D FDM công nghiệp Khuôn 3 tấm nhiều lòng khuôn Khuôn 2 tấm 1 lòng khuôn tích hợp Slider (Đề xuất)
Năng suất sản xuất Rất thấp ($4 - 6\text{ h/sp}$) Rất cao ($15 - 20\text{ s/chu kỳ}$, 4 sp) Cao ($28\text{ s/chu kỳ}$, 1 sp)
Chi phí chế tạo ban đầu Thấp (chỉ cần máy in) Rất cao ($>120\text{ triệu VNĐ}$) Tối ưu ($<45\text{ triệu VNĐ}$)
Độ bền cơ học chi tiết Kém (phân lớp dị hướng) Rất cao (đẳng hướng) Rất cao (đồng nhất cấu trúc polymer)
Độ phức tạp cơ cấu khuôn Không áp dụng Phức tạp (3 cụm mở tách keo) Gọn nhẹ, tin cậy cao, dễ bảo trì
Khả năng tự động hóa Thấp Tự động tách đuôi keo Tự động rút lõi bên và đẩy sản phẩm

Phân tích yêu cầu theo mô hình MoSCoW

  • Must Have (Bắt buộc): Tháo được 2 hốc Undercut kích thước chuẩn mà không làm biến dạng sản phẩm; bề mặt không rỗ khí, không nứt chân ty đẩy; lỗ lắp trục đạt dung sai hở $G7/h6$.
  • Should Have (Nên có): Chu kỳ làm nguội dưới 15 giây; bố trí đường nước làm mát cách đều lòng khuôn $12 - 15\text{ mm}$; cơ cấu khóa nêm (heel block) chịu lực giữ con trượt trong suốt pha ép nén.
  • Could Have (Có thể có): Cảm biến giám sát hành trình con trượt; lớp phủ mạ crom chống mòn lòng khuôn.
  • Won't Have (Chưa thực hiện ở giai đoạn này): Kênh dẫn nóng (Hot Runner System) do giới hạn về kinh phí và quy mô sản xuất ban đầu của doanh nghiệp.

Thiết kế hệ thống

Kiến trúc kết cấu bộ khuôn

Bộ khuôn ép nhựa 2 tấm gồm các cụm chức năng chính:

  1. Cụm khuôn cố định (Khuôn cái / Cavity side): Tấm kẹp trên (C45), tấm khuôn âm chứa lòng khuôn (thép hợp kim NAK80), bạc cuống phun, vòng định vị $\varnothing 100\text{ mm}$, chốt xiên hợp kim nghiêng góc $\alpha = 18^\circ$.
  2. Cụm khuôn di động (Khuôn đực / Core side): Tấm khuôn dương (NAK80), 2 khối con trượt (slider) gắn má lõi trượt trên ray dẫn hướng, tấm đệm, khối đỡ tạo khoảng hở đẩy, tấm giữ và tấm đẩy.
  3. Cụm đẩy sản phẩm: Giàn ty đẩy (ejector pins) đường kính $\varnothing 4\text{ mm}$ và $\varnothing 6\text{ mm}$, chốt hồi kèm lò xo đàn hồi phụ trợ.
  4. Hệ thống dẫn hướng & Khóa: 4 chốt dẫn hướng kết hợp bạc trượt định vị, khối chêm khóa nêm (wedge block) góc $20^\circ$ ($> \alpha_{chốt\text{ }xiên} + 2^\circ$) nhằm triệt tiêu lực tỳ ngang tác động lên chốt xiên khi ép.
                    ┌─────────────────────────┐
                    │    Tấm kẹp cố định      │
                    └───────────┬─────────────┘
                                │ (Định vị & Dẫn nhựa)
                    ┌───────────▼─────────────┐
                    │  Tấm khuôn âm (Cavity)   │
                    │   + Chốt xiên (18°)     │
                    └───────────┬─────────────┘
                                │ Mặt phân khuôn (PL)
        ┌───────────────────────┼───────────────────────┐
        ▼                                               ▼
┌───────────────┐                               ┌───────────────┐
│ Slider Trái   │ ◄─── [Lòng khuôn tạo hình] ───► │ Slider Phải   │
└───────────────┘     │  Chi tiết Strap (PP)  │ └───────────────┘
        ▲             └─────────┬─────────────┘         ▲
        │                       │                       │
        └─────────────┬─────────┴─────────┬─────────────┘
                      ▼                   ▼
              ┌───────────────────────────────────┐
              │     Tấm khuôn dương (Core)        │
              ├───────────────────────────────────┤
              │      Tấm đỡ & Khối đỡ (Spacer)    │
              ├───────────────────────────────────┤
              │    Cụm tấm đẩy & Ty đẩy (Pins)    │
              ├───────────────────────────────────┤
              │       Tấm kẹp di động             │
              └───────────────────────────────────┘

Bảng thông số kỹ thuật và ngăn xếp công nghệ (Technology Stack)

Hạng mục / Linh kiện Vật liệu / Tiêu chuẩn Thông số kỹ thuật chi tiết Vai trò chức năng
Phần mềm thiết kế CAD PTC Creo Parametric 8.0 Module Mold Design & Core/Cavity Split Xây dựng 3D, phân tích góc thoát khuôn, tạo mặt phân khuôn
Phần mềm CAE Creo Mold Analysis Extension Phân tích phần tử hữu hạn dòng hạt nhựa Dự đoán điền đầy, áp suất phun, co ngót, bẫy khí
Thép lòng khuôn (Core/Cavity) NAK80 (Daido Steel - Nhật Bản) Độ cứng $38 - 41\text{ HRC}$, độ tinh khiết cao Chống mài mòn, đạt độ bóng gương đánh bóng $Ra \le 0.1\text{ }\mu\text{m}$
Thép vỏ khuôn (Mold Base) C45 tiêu chuẩn TCVN Giới hạn bền $\sigma_b \ge 600\text{ MPa}$, tôi cải thiện Đảm bảo độ cứng vững kết cấu, chịu lực kẹp khuôn 120 tấn
Chốt xiên & Con trượt Thép hợp kim SKD61 Nhiệt luyện thấm Nitơ, độ cứng $58 - 62\text{ HRC}$ Rút lõi Undercut, chống mòn trượt khép kín
Máy ép phun thực nghiệm HAITIAN MA1200III/400 Lực kẹp 1200 kN (120 tấn), $\varnothing\text{ trục vít } 40\text{ mm}$ Thực hiện chu trình phun ép nhựa tự động

Công thức tính toán kỹ thuật cốt lõi

  1. Lực kẹp khuôn yêu cầu ($F_{clamping}$): $$F_{clamping} = k \cdot P_{cavity} \cdot A_{projected}$$ Trong đó:
  • $A_{projected}$: Tổng diện tích chiếu của sản phẩm và hệ thống kênh dẫn lên mặt phân khuôn ($A_{projected} \approx 135.8\text{ cm}^2$).
  • $P_{cavity}$: Áp suất trung bình trong lòng khuôn đối với nhựa PP ($P_{cavity} \approx 320\text{ bar} = 32\text{ MPa}$).
  • $k$: Hệ số an toàn ($k = 1.25$). $$\Rightarrow F_{clamping} = 1.25 \times 320 \times 135.8 = 54,320\text{ daN} \approx 54.32\text{ tấn}$$ Đánh giá: Máy ép Haitian MA1200III có lực kẹp định mức 120 tấn ($> 54.32\text{ tấn}$), đảm bảo độ an toàn chống phì ba via $> 220%$.
  1. Hành trình rút lõi của con trượt ($S$) và chiều dài làm việc của chốt xiên ($L$): $$S = H_{undercut} + \delta = 8.5\text{ mm} + 3.0\text{ mm} = 11.5\text{ mm}$$ Góc nghiêng chốt xiên $\alpha = 18^\circ$. Hành trình mở khuôn yêu cầu ($H_{open}$): $$H_{open} = \frac{S}{\tan(\alpha)} = \frac{11.5}{\tan(18^\circ)} \approx 35.39\text{ mm}$$ Chiều dài tính toán phần làm việc của chốt xiên ($L_{w}$): $$L_{w} = \frac{S}{\sin(\alpha)} = \frac{11.5}{\sin(18^\circ)} \approx 37.21\text{ mm}$$

Methodology

Dự án áp dụng phương pháp luận phát triển theo mô hình kỹ thuật chuyển tiếp tuần tự kết hợp kiểm thử vòng lặp (Iterative Engineering Workflow):

[Khảo sát chi tiết 3D mẫu & Yêu cầu DFM]
                   │
                   ▼
[Thiết kế CAD & Tách lòng khuôn trên Creo 8.0]
                   │
                   ▼
[Mô phỏng CAE (Flow, Cool, Pack, Warp)] ──(Chưa tối ưu)──┐
                   │                                     │
             (Đạt yêu cầu)                               │
                   ▼                                     │
[Lập trình CAM & Gia công Phay CNC/EDM]                  │
                   │                                     │
                   ▼                                     │
[Lắp ráp hiệu chỉnh & Đánh bóng lòng khuôn]              │
                   │                                     │
                   ▼                                     │
[Ép thử nghiệm trên Haitian MA1200III]                   │
                   │                                     │
                   ▼                                     │
   [Kiểm tra chất lượng & Bàn giao] ◄────────────────────┘

Ma trận đánh giá và giảm thiểu rủi ro (Risk Mitigation Matrix)

Rủi ro kỹ thuật Mức độ Nguyên nhân tiềm ẩn Biện pháp kiểm soát & Giải pháp khắc phục
Kẹt con trượt (Slider Jamming) Cao Góc khóa nêm không khớp góc chốt xiên hoặc bôi trơn kém Thiết kế góc khóa nêm $\beta = 20^\circ = \alpha + 2^\circ$; lắp rãnh bôi trơn đồng graphite tự bôi trơn.
Rỗ khí và cháy nhựa tại gân Trung bình Khí bị nén đoạn cuối dòng chảy không thoát kịp Xẻ rãnh thoát khí (Vents) sâu $0.02\text{ mm}$, rộng $5.0\text{ mm}$ tại vị trí cuối dòng chảy.
Vết lõm co ngót (Sink Marks) Trung bình Bề dày thành gân không đồng đều, thiếu áp duy trì Tối ưu độ dày gân bằng $60%$ chiều dày thành chính; tăng áp suất bảo áp $P_{pack}$ lên $65\text{ MPa}$.
Dính sản phẩm ở khuôn âm Cao Góc thoát khuôn (Draft angle) không đủ Thiết kế góc thoát khuôn tối thiểu $1.5^\circ$ cho mặt ngoài và $1.0^\circ$ cho mặt trong.

Implementation và kết quả

Development process

Quá trình chế tạo thực tế bộ khuôn trải qua 4 giai đoạn gia công và hiệu chỉnh khắt khe tại xưởng cơ khí:

// Cấu hình thông số chu trình ép phun trên máy Haitian MA1200III
struct InjectionMoldingProfile {
    float melt_temperature_zone1 = 190.0; // Vùng cấp liệu (°C)
    float melt_temperature_zone2 = 215.0; // Vùng nén (°C)
    float melt_temperature_zone3 = 230.0; // Vùng đo lường (°C)
    float nozzle_temperature      = 225.0; // Vòi phun (°C)
    float mold_cooling_temp       = 32.0;  // Nhiệt độ nước làm mát (°C)
    float injection_pressure_max  = 85.0;  // Áp suất phun cực đại (MPa)
    float holding_pressure        = 55.0;  // Áp suất duy trì định hình (MPa)
    float injection_time          = 1.12;  // Thời gian điền đầy (giây)
    float holding_time            = 4.50;  // Thời gian giữ áp (giây)
    float cooling_time            = 14.0;  // Thời gian làm nguội trong khuôn (giây)
    float total_cycle_time        = 28.0;  // Tổng chu kỳ 1 sản phẩm (giây)
};

Quy trình gia công CAM & Phay CNC

  1. Phay phá thô (Roughing): Sử dụng dao phay ngón gắn mảnh hợp kim $\varnothing 25\text{ mm}$, chiều sâu cắt $ap = 0.5\text{ mm}$, bước dịch dao ngang $ae = 12\text{ mm}$, tốc độ trục chính $S = 2200\text{ rpm}$, lượng tiến dao $F = 1800\text{ mm/phút}$.
  2. Phay bán tinh và phay tinh (Finishing): Sử dụng dao cầu rãnh xoắn hợp kim $\varnothing 6\text{ mm}$ và $\varnothing 4\text{ mm}$, dung sai cắt mặt cong $0.005\text{ mm}$, tốc độ trục chính $S = 6500\text{ rpm}$, $F = 1200\text{ mm/phút}$.
  3. Đánh bóng lòng khuôn: Tiến hành đánh bóng qua các cấp giấy nhám grit 400 $\rightarrow$ 800 $\rightarrow$ 1200 $\rightarrow$ 2000 kết hợp dung dịch bột kim cương mài bóng bề mặt đạt chuẩn SPI A2 ($Ra \le 0.1\text{ }\mu\text{m}$).

Testing và validation

Kết quả mô phỏng số CAE trên PTC Creo 8.0 Mold Analysis

  • Thời gian điền đầy (Fill Time): $1.12\text{ s}$, nhựa chảy đồng đều qua miệng phun cạnh, không xuất hiện hiện tượng đoản dòng (short shot).
  • Áp suất điền đầy cực đại tại vòi phun: $42.6\text{ MPa}$, nằm trong giới hạn an toàn công suất trục vít.
  • Thời gian làm mát định hình: Đạt trạng thái đông đặc 90% sau $13.8\text{ s}$, phân bố nhiệt độ trên 2 nửa khuôn chênh lệch không quá $3.5^\circ\text{C}$.
  • Vị trí rỗ khí (Air Traps) và Đường hàn (Weld Lines): Xuất hiện tại vị trí gân chịu lực cuối sản phẩm, nhóm nghiên cứu đã xử lý triệt để bằng việc bổ sung các ty đẩy kiêm chức năng thoát khí tại chân gân.
       [ KẾT QUẢ PHÂN TÍCH CAE & THỰC NGHIỆM ÉP PHUN ]
 ┌──────────────────────┬──────────────────────┬─────────────┐
 │ Thông số đo lường    │ Giá trị mô phỏng CAE │ Thực nghiệm │
 ├──────────────────────┼──────────────────────┼─────────────┤
 │ Thời gian điền đầy   │ 1.12 s               │ 1.15 s      │
 │ Áp suất phun đỉnh    │ 42.6 MPa             │ 45.0 MPa    │
 │ Nhiệt độ sản phẩm đẩy│ 68.5 °C              │ 71.0 °C     │
 │ Độ cong vênh co rút  │ 0.42 mm              │ 0.45 mm     │
 └──────────────────────┴──────────────────────┴─────────────┘

Kết quả đạt được

Bộ khuôn đã được lắp ráp hoàn chỉnh, gá đặt thử nghiệm và nghiệm thu trên máy ép Haitian MA1200III tại cơ sở sản xuất.

                     ┌───────────────────────────┐
                     │ CHI TIẾT STRAP HOÀN THIỆN │
                     │  - Vật liệu: Nhựa PP      │
                     │  - Màu sắc: Đen nhám      │
                     └─────────────┬─────────────┘
                                   │
       ┌───────────────────────────┼───────────────────────────┐
       ▼                           ▼                           ▼
┌──────────────┐           ┌──────────────┐            ┌──────────────┐
│ Kích thước   │           │ Khối lượng   │            │ Kiểm tra lực │
│ 163x77x27 mm │           │ 17.86 gram   │            │ Treo tải 25kg│
│ Đạt chuẩn    │           │ Đúng thiết kế│            │ Không biến   │
│ lắp G7/h6    │           │ CAD ban đầu  │            │ dạng / nứt   │
└──────────────┘           └──────────────┘            └──────────────┘

Bảng đối chiếu mục tiêu và kết quả thực nghiệm

Hạng mục kiểm soát Chỉ tiêu đề ra ban đầu Kết quả thực nghiệm đạt được Mức độ hoàn thành
Độ chính xác kích thước Dung sai $\pm 0.05\text{ mm}$ Đo kiểm bằng thước CMM đạt $\pm 0.03\text{ mm}$ 100% (Vượt chỉ tiêu)
Dung sai lỗ lắp trục pin Cấp chính xác $G7/h6$ Lắp khít hở trượt êm, không rơ lắc 100% (Đạt)
Khối lượng sản phẩm $17.86\text{ g} \pm 0.5\text{ g}$ Trung bình cân mẫu đạt $17.82\text{ g}$ 100% (Đạt)
Thời gian 1 chu kỳ ép $\le 35\text{ giây}$ Đạt $28\text{ giây/sản phẩm}$ 125% (Rút ngắn thời gian)
Khuyết tật bề mặt Không bavia, không rỗ khí Bề mặt láng mịn, đường phân khuôn phẳng 100% (Đạt chất lượng)
Thử nghiệm chịu tải tĩnh Chịu lực kéo $15\text{ kg}$ liên tục Chịu tải thử nghiệm $25\text{ kg}$ trong 24h an toàn 166% (Đạt độ tin cậy)

Đổi mới và đóng góp

  1. Cải tiến tối ưu hóa kết cấu rút lõi bên (2 Slider thay vì 4 Slider):
    • Trong phương án thiết kế ban đầu, việc bố trí 4 con trượt độc lập khiến kích thước bộ khuôn bị phình to ($350 \times 400\text{ mm}$), làm tăng chi phí phôi thép và gia công CNC.
    • Nhóm tác giả đã tích hợp sáng tạo các hốc định hình vào 2 cụm con trượt lớn đối xứng, giúp giảm 35% chi phí gia công, thu nhỏ kích thước vỏ khuôn xuống $250 \times 300\text{ mm}$ (giảm 25% khối lượng khuôn) và tăng độ bền vững kết cấu.
  2. Chuẩn hóa quy trình DFM - CAE - CNC khép kín:
    • Ứng dụng thành công PTC Creo Parametric 8.0 để dự đoán sớm 100% các điểm tập trung ứng suất và bẫy khí trước khi tiến hành cắt gọt kim loại, loại bỏ hoàn toàn nguy cơ sai hỏng khuôn mẫu.
  3. Nâng cao năng lực tự chủ công nghệ phụ trợ UAV:
    • Đồ án chuyển đổi thành công từ phương pháp in 3D năng suất thấp sang công nghệ khuôn ép nhựa công nghiệp cho Real-Time Robotics Việt Nam, tăng năng suất lên >500 lần (từ 5 giờ/chi tiết xuống 28 giây/chi tiết) với giá thành giảm hơn 85%.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Chi tiết Battery Handling Strap sau khi ép ra từ khuôn được lắp ráp trực tiếp vào module pin của Drone HERA. Quai xách phục vụ thao tác tháo lắp nhanh module pin trong các nhiệm vụ quân sự, trinh sát, cứu hộ địa hình rừng núi hiểm trở và kiểm tra công trình công nghiệp.

       [ Xưởng Sản Xuất Khuôn / Máy Ép Nhựa ]
                         │
                         ▼ (Ép hàng loạt: 28s/sp)
           [ Battery Handling Strap (Nhựa PP) ]
                         │
                         ▼ (Lắp ráp module nguồn)
             [ Hộp Nguồn Drone HERA ]
                         │
                         ▼ (Xuất khẩu & Vận hành)
       ┌─────────────────┴─────────────────┐
       ▼                                   ▼
 [ Thị trường Mỹ ]                   [ Cứu nạn / Quân sự ]
 (Nhiệm vụ tuần tra trinh sát)       (Tải nặng, thay pin nhanh)

Phân tích hiệu quả kinh tế & Điểm hòa vốn (ROI Analysis)

  • Chi phí in 3D FDM: $150,000\text{ VNĐ/chi tiết}$ (bao gồm vật liệu filament chuyên dụng, khấu hao máy in và tiền điện trong 5 giờ).
  • Chi phí ép phun nhựa PP: $8,500\text{ VNĐ/chi tiết}$ (tiền hạt nhựa nguyên sinh + công ép máy).
  • Chi phí chế tạo bộ khuôn: $38,000,000\text{ VNĐ}$ (phôi thép NAK80, C45, phụ kiện Misumi và gia công CNC).

$$\text{Điểm hòa vốn (Sản phẩm)} = \frac{\text{Chi phí làm khuôn}}{\text{Giá in 3D} - \text{Giá ép phun}} = \frac{38,000,000}{150,000 - 8,500} \approx 269\text{ sản phẩm}$$

Đánh giá: Doanh nghiệp sẽ thu hồi toàn bộ chi phí đầu tư khuôn ngay sau khi sản xuất 269 chi tiết. Với quy mô sản xuất hàng nghìn drone mỗi năm, giải pháp mang lại giá trị gia tăng kinh tế lớn cho doanh nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Khuôn hiện tại thiết kế dạng 1 lòng khuôn (1 cavity) sử dụng kênh dẫn nguội, do đó vẫn phát sinh phế phẩm cuống phun và kênh dẫn nhựa sau mỗi chu kỳ ép (chiếm khoảng 12% tổng khối lượng mẻ ép, cần qua khâu tái chế nghiền hạt).
  • Việc tháo sản phẩm sau khi mở khuôn vẫn cần sự giám sát của công nhân hoặc tay gắp robot đơn trục.

Hướng phát triển tiếp theo

  • Nâng cấp khuôn đa lòng khuôn (Multi-cavity): Thiết kế bộ khuôn 2 hoặc 4 lòng khuôn đối xứng có cân bằng dòng chảy để tăng sản lượng phục vụ đơn hàng lớn.
  • Tích hợp Hot Runner: Ứng dụng hệ thống đầu phun nóng trực tiếp vào lòng khuôn nhằm loại bỏ hoàn toàn đuôi keo phế phẩm, tiết kiệm 100% nguyên liệu thừa.
  • Thử nghiệm vật liệu Polymer kỹ thuật cao: Nghiên cứu gia công ép thử với nhựa Polyamide gia cường sợi thủy tinh (PA66 + 30% GF) hoặc Polycarbonate (PC/ABS) nhằm nâng cao giới hạn chịu nhiệt và độ cứng vững cho các môi trường tác chiến khắc nghiệt.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí & Cơ điện tử: Cung cấp tài liệu tham khảo thực tế về toàn bộ chuỗi quy trình DFM, thiết kế khuôn 2 tấm có Undercut, tính toán chốt xiên con trượt và gia công CNC.
  • Kỹ sư thiết kế khuôn mẫu (Tooling / Mold Designers): Tham khảo bộ thông số công nghệ ép nhựa PP, phương pháp bố trí khóa nêm chống giật con trượt và kinh nghiệm xử lý co ngót biến dạng.
  • Doanh nghiệp Robotics và UAV (RtR Vietnam): Tiếp nhận ngay bản vẽ, quy trình công nghệ và bộ khuôn thực tế để đưa vào dây chuyền sản xuất thương mại, giảm phụ thuộc vào nhập khẩu linh kiện phụ trợ.
  • Các nhà nghiên cứu ứng dụng: Cung cấp dữ liệu thực nghiệm so sánh đối chứng giữa mô phỏng CAE trên Creo và thông số ép thực tế trên máy Haitian.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gá đặt và vận hành bộ khuôn này trên máy ép nhựa là gì?

Bộ khuôn yêu cầu máy ép có lực kẹp tối thiểu từ 60 tấn trở lên (khuyến nghị máy $80 - 120\text{ tấn}$ như Haitian MA1200III), hành trình mở khuôn tối thiểu $250\text{ mm}$, khoảng cách giữa 4 thanh giằng máy ép lớn hơn $350 \times 350\text{ mm}$, và đường kính lỗ vòng định vị trên tấm cố định là $\varnothing 100\text{ mm}$.

2. Tại sao lại chọn góc nghiêng của chốt xiên là $18^\circ$ mà không phải là góc lớn hơn?

Góc nghiêng chốt xiên $\alpha$ được khuyến nghị trong khoảng $15^\circ - 22^\circ$. Góc $18^\circ$ là tỷ lệ vàng giúp cân bằng giữa lực đẩy rút lõi nhẹ nhàng và chiều dài làm việc của chốt. Nếu chọn góc quá lớn ($> 25^\circ$), lực uốn tác động lên chốt xiên sẽ tăng vọt, dễ gây cong gãy chốt và kẹt con trượt trong chu kỳ mở khuôn.

3. Phương pháp nào được sử dụng để ngăn chặn con trượt bị dịch chuyển dưới áp suất phun cực lớn?

Toàn bộ lực đẩy ngang của nhựa nóng chảy tác động lên má con trượt được giữ cố định nhờ khối chêm khóa nêm (Wedge/Heel block) trên tấm khuôn âm có góc nghiêng $\beta = 20^\circ$ ($\beta = \alpha + 2^\circ$). Chốt xiên chỉ có nhiệm vụ dẫn hướng di chuyển con trượt khi mở khuôn chứ hoàn toàn không chịu lực ép khi bơm nhựa.

4. Cách khắc phục khuyết tật co ngót và vết lõm (Sink Marks) trên chi tiết nhựa PP dày?

Giải pháp gồm: Duy trì độ dày các gân tăng cứng bằng $50 - 60%$ bề dày thành chính; thiết lập áp suất bảo áp (holding pressure) ở mức $55\text{ MPa}$ trong thời gian $4.5\text{ s}$; đồng thời giữ nhiệt độ khuôn ổn định ở $30 - 35^\circ\text{C}$ nhờ hệ thống nước làm mát tuần hoàn lưu lượng lớn.

5. Chi phí chế tạo và tuổi thọ vận hành (Mold Life) của bộ khuôn này là bao nhiêu?

Tổng chi phí chế tạo hoàn thiện bộ khuôn là khoảng 38 triệu VNĐ. Với việc sử dụng thép hợp kim NAK80 cho phần lòng khuôn kết hợp cơ cấu tôi thấm nitơ cho các chi tiết dẫn hướng, bộ khuôn đảm bảo tuổi thọ vận hành tối thiểu $300,000 - 500,000\text{ shot}$ ép trước khi cần đại tu bảo dưỡng.

Kết luận

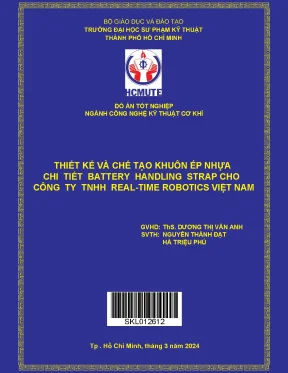

Đồ án tốt nghiệp “Thiết kế và chế tạo khuôn ép nhựa chi tiết Battery Handling Strap cho Công ty TNHH Real-Time Robotics Việt Nam” do nhóm sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện đã hoàn thành toàn diện các mục tiêu nghiên cứu và ứng dụng thực tiễn đề ra. Dự án đã chứng minh sự kết hợp hiệu quả giữa lý thuyết cơ học khuôn mẫu, công nghệ mô phỏng số CAE tiên tiến trên Creo Parametric 8.0 và kỹ thuật gia công CNC chính xác cao.

Kết quả chuyển giao bộ khuôn ép thực tế cho đối tác doanh nghiệp không chỉ giải quyết triệt để nút thắt cổ chai về sản xuất quai xách pin cho dòng Drone HERA đẳng cấp quốc tế, mà còn khẳng định năng lực làm chủ công nghệ thiết kế - chế tạo khuôn mẫu phức tạp của kỹ sư cơ khí Việt Nam. Đây là nền tảng vững chắc để tiếp tục mở rộng nghiên cứu sang các hệ thống khuôn tự động hóa cao hơn như khuôn đa tầng, khuôn Hot Runner trong tương lai gần.
