Đồ án TKHT Cơ khí: Tính toán & thiết kế hệ dẫn động bàn máy CNC (X, Y)

Đồ án thiết kế hệ thống cơ khí: Tính toán, lựa chọn cụm trục vít me bi, ray dẫn hướng và động cơ cho hệ dẫn động bàn máy phay CNC X, Y.

Chuyên ngành

Kỹ thuật Cơ khí

Người đăng

Ẩn danh

Thể loại

Đồ án

2021

57
1
0

Phí lưu trữ

30 Point

Tóm tắt

I. Khái niệm và Cấu trúc Hệ thống Truyền động Bàn máy Phay CNC

Hệ thống truyền động bàn máy phay CNC là một trong những thành phần quan trọng nhất của máy CNC hiện đại. Nó đảm nhận nhiệm vụ chuyển đổi chuyển động từ động cơ servo thành chuyển động tuyến tính chính xác cho các trục X, Y, Z. Hệ thống này bao gồm nhiều thành phần như vít me bi, ray dẫn hướng, ổ lănđộng cơ servo. Mỗi thành phần đều được tính toán và thiết kế để đảm bảo độ cứng vững cao, độ chính xác định vị tốt và khả năng chịu tải lớn. Việc lựa chọn đúng các component này là chìa khóa để máy phay CNC hoạt động hiệu quả, cho ra những sản phẩm có chất lượng cao và độ chính xác khép kín.

1.1. Thành phần chính của hệ thống truyền động

Hệ thống truyền động bàn máy CNC gồm các thành phần chính: cụm trục vít me bi nhận chuyển động quay từ động cơ và chuyển đổi thành chuyển động tuyến tính; ray dẫn hướng đảm bảo chuyển động thẳng chính xác; ổ lăn hỗ trợ và định hướng chuyển động; động cơ servo cung cấp lực và điều khiển chuyển động. Các component này phối hợp chặt chẽ để tạo ra chuyển động mịn, chính xác với độ lặp lại cao.

1.2. Yêu cầu kỹ thuật cho thiết kế hệ thống

Thiết kế hệ thống truyền động phải thỏa mãn các yêu cầu: độ cứng vững cao để giảm độ sai lệch; độ chính xác định vị tốt để máy phay cắt gọt chính xác; khả năng chịu tải lớn dưới các lực cắt khác nhau; tuổi thọ dài để giảm chi phí bảo trì; hiệu suất cao để tiết kiệm năng lượng; và khả năng điều khiển tốc độ linh hoạt.

II. Tính toán và Lựa chọn Cụm Trục Vít Me Bi

Cụm trục vít me bi là trái tim của hệ thống truyền động bàn máy phay CNC. Trong quá trình tính toán thiết kế, kỹ sư phải xác định lực dọc trục dựa trên điều kiện gia tốc, giảm tốc và chuyển động đều. Từ đó, tính lực tác dụng trung bình và tải trọng lên vít me. Việc lựa chọn loại vít me phù hợp đòi hỏi phải xem xét độ cứng, độ chính xác, và khả năng chịu tải. Đối với máy phay CNC, lựa chọn vít me kiểu lưu chuyển bi ngoài FDWC được ưu tiên vì nó cung cấp độ cứng vững cao, độ chính xác tốt, và phù hợp với yêu cầu về độ hao phí không quá quan trọng. Sau khi lựa chọn sơ bộ, cần kiểm tra lại để đảm bảo vít me chịu đủ tải.

2.1. Quy trình tính toán lực dọc trục

Tính toán lực dọc trục bắt đầu bằng việc xác định khối lượng bàn máy, công cụ và chi tiết gia công. Sau đó, tính lực gia tốc và giảm tốc dựa trên gia tốc tối đa mong muốn. Cộng thêm lực cắt gọt và lực ma sát để có được tổng lực dọc trục. Từ đó, xác định lực trung bình và tải trọng tương đương tác dụng lên vít me trong một chu kỳ làm việc.

2.2. Tiêu chí lựa chọn vít me phù hợp

Khi lựa chọn vít me, cần xem xét: độ cứng vững (stiffness) để chống độ võng; độ chính xác để đạt được độ lặp lại định vị; khả năng chịu tải tính toán từ lực dọc trục; tuổi thọ danh nghĩa theo tiêu chuẩn; và giá cả kinh tế. Vít me loại FDWC với số bi B.3 là lựa chọn tối ưu cho bàn máy CNC.

III. Lựa chọn Ray Dẫn hướng và Ổ Lăn cho Bàn máy

Ray dẫn hướngổ lăn đóng vai trò quan trọng trong việc đảm bảo chuyển động thẳng chính xác và mịn cho các trục bàn máy. Tính toán lựa chọn ray dẫn hướng dựa trên các tiêu chí: tải trọng tĩnh, tải trọng động, momen tĩnh, hệ số an toàn tĩnh, và tuổi bền danh nghĩa. Quá trình này bao gồm xác định tải trọng làm việc trong các giai đoạn chuyển động khác nhau (gia tốc, chuyển động đều, giảm tốc), tính toán tải trọng tương đương, và so sánh với khả năng chịu tải của ray. Đối với ổ lăn, cần kiểm tra độ bền dưới tải trọng động để đảm bảo tuổi thọ phù hợp với yêu cầu sản xuất.

3.1. Cơ sở lý thuyết tính toán ray dẫn hướng

Tính toán ray dẫn hướng sử dụng hệ số tải tĩnh Co, momen tĩnh cho phép Mo, và hệ số an toàn tĩnh fs. Tuổi bền danh nghĩa L được tính dựa trên tải trọng động C. Tải trọng trung bình Pmn xác định từ các giai đoạn chuyển động khác nhau. Hệ số ma sát và các điều kiện làm việc thực tế cũng được tính đến để đảm bảo an toàn.

3.2. Kiểm nghiệm độ bền cho ổ lăn

Ổ lăn được chọn dựa trên tải trọng tương đương tính từ lực bên ngoài. Kiểm nghiệm độ bền dilakukan bằng cách so sánh tải trọng làm việc với giới hạn chịu tải của ổ. Ổ lăn chặn và ổ lăn đỡ được lựa chọn riêng biệt theo từng trục X, Y, đảm bảo tuổi thọ đủ lâu.

IV. Lựa chọn Động cơ Servo và Mô phỏng Hệ thống

Động cơ servo là bộ cung cấp năng lượng cho hệ thống truyền động, cần được lựa chọn sao cho đáp ứng yêu cầu về tốc độ, momen, và gia tốc. Tính toán chọn động cơ dựa trên momen phát động cần thiết để thắng các lực cản (ma sát, lực cắt) và cung cấp gia tốc mong muốn. Momen quán tính khối của bàn máy, vít me, và các chi tiết quay cũng phải được tính toán để đảm bảo động cơ có đủ khả năng. Sau khi hoàn thiện thiết kế, sử dụng phần mềm CAD như SolidWorks để vẽ bản vẽ 3D, kiểm tra độ phù hợp các thành phần, và mô phỏng để xác minh tính đúng đắn của thiết kế trước khi sản xuất thực tế.

4.1. Sơ đồ tính toán và lựa chọn động cơ servo

Lựa chọn động cơ servo bắt đầu từ xác định momen phát động cần thiết dựa trên tải trọng, gia tốc mong muốn, và hiệu suất hệ thống. Tính toán momen quán tính khối từ khối lượng bàn máy và bán kính vít me. Momen phát động = momen chịu tải + momen gia tốc. So sánh với datasheet của các động cơ servo có sẵn để chọn loại phù hợp nhất.

4.2. Mô phỏng và xác minh thiết kế

Mô phỏng hệ thống bằng SolidWorks 2020 giúp kiểm tra lắp ráp các component, phát hiện va chạm, và xác minh kích thước. Bản vẽ lắp và mô hình 3D được tạo để hướng dẫn sản xuất. Mô phỏng còn giúp tối ưu hóa thiết kế trước khi tiến hành gia công, giảm chi phí và thời gian sản xuất.

21/12/2025

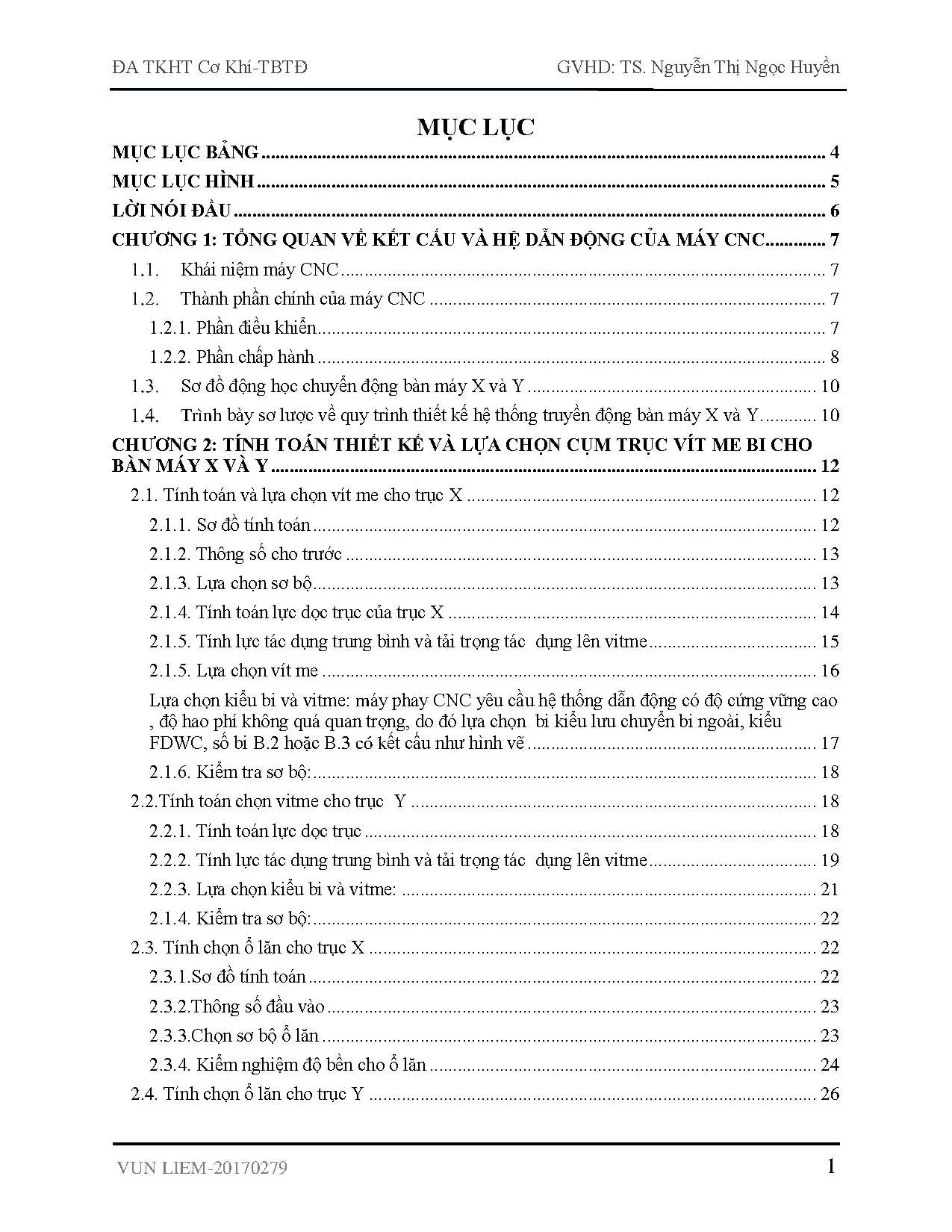

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ KẾT CẤU VÀ HỆ DẪN ĐỘNG CỦA MÁY CNC Khái niệm máy CNC Máy CNC (computer numerical controlled) là những công cụ gia công kim loại tinh tế có thể tạo ra những chi tiết phức tạp theo yêu cầu của công nghệ hiện đại. Phát triển nhanh chóng với những tiến bộ trong máy tính, ta có thể bắt gặp CNC dưới dạng máy tiện, máy phay, máy cắt laze, máy cắt tia nước có hạt mài, máy đột rập và nhiều công cụ công nghiệp khác. Thuật ngữ CNC liên quan đến một nhóm máy móc lớn sử dụng logic máy tính để điều khiển các chuyển động và thực hiện quá trình gia công kim loại. Thành phần chính của máy CNC Máy phay CNC gồm 2 thành phần chính là phần điều khiển và phần chấp hành: 1.

Phần điều khiển Gồm chương trình điều khiển và các cơ cấu điều khiển: ▪ Chương trình điều khiển: Là tập hợp các tín hiệu để điều khiển máy, được mã hóa dưới dạng chữ cái, số và một số ký hiệu khác như dấu cộng, trừ, dấu chấm, gạch nghiêng …. Chương trình này được ghi lên cơ cấu mang chương trình dưới dạng mã số ( mã thập – nhị phân như băng đục lỗ, mã nhị phân như bộ nhớ của máy tính). ▪ Các cơ cấu điều khiển: Nhận tín hiệu từ cơ cấu đọc chương trình, thực hiện các phép biến đổi cần thiết để có được tín hiệu phù hợp với điều kiện hoạt động của cơ cấu chấp hành, đồng thời kiểm tra sự hoạt động của chúng thông qua các tín hiệu được gửi về từ các cảm biến liên hệ ngược. Bao gồm các cơ cấu đọc, cơ cấu giải mã, cơ cấu chuyển đổi, bộ xử lý tín hiệu, cơ cấu nội suy, cơ cấu so sánh, cơ cấu khuếch đại, cơ cấu đo hành trình, cơ cấu đo vận tốc, bộ nhớ và các thiết bị xuất nhập tín hiệu.

Cụm điều khiển có nhiệm vụ liên kết các chức năng để thực hiện điều khiển máy, các chức năng bao gồm: + Số liệu vào (Data Input) + Xử lý số liệu (Data Procesing) + Số liệu ra (Data Output) VUN LIEM-20170279 7 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS. Nguyễn Thị Ngọc Huyền + Ghép nối vào (Machine I/O interface) + Phần cứng điều khiển bao gồm 6 thành phần : • Máy tính CPU • Bộ nhớ RAM, ROM • Hệ thống BUS • Điều khiển trình tự PMC • Điều khiển Servo • Bộ phận ghép nối 1. Phần chấp hành ▪ Thân máy và đế máy: Thường được chế tạo bằng các chi tiết gang vì gang có độ bền nén cao gấp 10 lần so với thép vàđều được kiểm tra sau khi đúc để đảm bảo không có khuyết tật đúc. Bên trong thân máy chứa hệ thống điều khiển, động cơ của trục chính và rất nhiều hệ thống khác.

▪ Bàn máy: Bàn máy là nơi để gá đặt chi tiết gia công hay đồ gá. Nhờ có sự chuyển động linh hoạt và chính xác của bàn máy mà khả năng gia công của máy CNC được tăng lên rất cao, có khả năng gia công được những chi tiết có biên dạng phức tạp.Đa số trên các máy CNC hay trung tâm gia công hiện đại thì bàn máy đều là dạng bàn máy xoay được, nó có ý nghĩa như trục thứ 4, thứ 5 của máy. ▪ Cụm trục chính: Là nơi lắp dụng cụ, chuyển động quay của trục chính sẽ sinh ra lực cắt để cắt gọt phôi trong quá trình gia công.Trục chính được điều khiển bởi các động cơ. Thường sử dụng động cơ Servo theo chế độ vòng lặp kín, bằng công nghệ số để tạo ra tốc độ điều khiển chính xác và hiệu quả cao dưới chế độ tải nặng.Hệ thống điều khiển chính xác góc giữa phần quay và phần tĩnh của động cơ trục chính để tăng momen xoắn và gia tốc nhanh.

Hệ thống điều khiển này cho phép người sử dụng có thể tăng tốc độ của trục chính lên rất nhanh. ▪ Băng dẫn hướng: Hệ thống thanh trượt dẫn hướng có nhiệm vụ dẫn hướng cho các chuyển động của ban theo X,Y và chuyển động theo trục Z của trục chính. ▪ Trục vit me, đai ốc: Trong máy công cụ điều khiển số người ta thường sử dụng hai dạng vit me cơ bản đó là: vít me đai ốc thường và vít me đai ốc bi:Vít me đai ốc thường: là loại vít me và đai ốc có dạng tiếp xúc mặtVít me đai ốc bi: là loại mà vít me và đai ốc có dạng tiếp xúc lăn VUN LIEM-20170279 8 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS. Nguyễn Thị Ngọc Huyền ▪ Ổ tích dụng cụ: Dùng để tích chứa nhiều dao phục vụ cho quá trình gia công.

Nhờ có ổ tích dao mà máy CNC có thể thực hiện được nhiều nguyên công cắt gọt khác nhau liên tiếp với nhiều loại dao cắt khác nhau.Do đó quá trình gia công nhanh hơn và mang tính tự động hoá cao. ▪ Các xích động của máy: Tất cả các đường chuyền động đến từng cơ cấu chấp hành của máy công cụ điều khiển số đều dùng những nguồn động lực riêng biệt, bởi vậy các xích động học chỉ còn 2 loại cơ bản sau:Xích động học tốc độ cắt gọt Xích động học của chuyền động chạy dao Hình 1.1: Bộ phận cơ khí trong máy CNC VUN LIEM-20170279 9 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS. Nguyễn Thị Ngọc Huyền Sơ đồ động học chuyển động bàn máy X và Y Hình 1.2: Sơ đồ động học chuyển động bàn máy X và Y Hệ thống dẫn hướng có nhiệm vụ dẫn hướng chuyển động cho các bàn máy theo trục X, Y. ▪ Nguyên lý: Động cơ quay truyền chuyển động qua bộ truyền động đai (hoặc xích) được lắp ở 1 đầu trục vít, truyền chuyển động quay cho vit me.

Vit me được gá đặt trên 2 ổ đỡ ở hai đầu quay tạo chuyển động tịnh tiến cho đai ốc. Đai ốc được lắp với bàn Y bằng bulong, đai ốc di chuyển dọc theo trục vít me giúp bàn Y chuyển động tịnh tiến trượt trên 2 thanh ray song song với trục vít me lắp cố định trên thân máy thân máy.Bàn X cũng chuyển động tương tự. ▪ Yêu cầu: hệ thống thanh trượt phải thẳng, có khả năng tải cao, độ cứng vững tốt, trơn khi trượt, không có hiện tượng dính. Trình bày sơ lược về quy trình thiết kế hệ thống truyền động bàn máy X và Y.

Các thiết bị dẫn động có một vai trò quan trọng trong máy CNC, là nhân tố chính đảm bảo sự vận hành và gia công chính xác của máy. Việc tính toán lựa chọn các thiết bị dẫn động là một công việc bắt buộc và phức tạp với nhiều công thức cần thiết lập. Vì vậy, để thuận tiện cho công việc lựa chọ thiết bị dẫn động, trong chương 2, chương 3 và chương 4 chúng ta sẽ đi xây dựng công thức tính toán và lựa chọn các thiết bị dẫn động. VUN LIEM-20170279 10 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS.

Nguyễn Thị Ngọc Huyền Nội dung chương 2, chương 3 và chương 4 này gồm có: - Tính chọn cụm vít me đai ốc bi của trục X, Y - Tính chọn cụm ổ lăn tương ứng X,Y - Tính chọn ray dẫn hướng cho bàn máy X, Y - Tính toán thiết kế và chọn động cơ servo Có rất nhiều các hãng để chúng ta có thể sử dụng cho công việc tính toán và lựa chọn các sản phẩm phục vụ vào thiết kế. Cụ thể trong việc tính chọn thiết bị dẫn động thì PMI và HIWIN là hai hãng lớn hay được sử dụng nhất. Trong các catalog từ hai hãng đều đưa ra sự trợ giúp cho người sử dụng cách để chọn lựa các sản phẩm, và khi đó chúng ta chỉ cần thực hiện các bước để chọn cho mình sản phẩm ưng ý nhất. VUN LIEM-20170279 11 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS.

Nguyễn Thị Ngọc Huyền CHƯƠNG 2: TÍNH TOÁN THIẾT KẾ VÀ LỰA CHỌN CỤM TRỤC VÍT ME BI CHO BÀN MÁY X VÀ Y Trong chương 2 này ta sẽ đi tính toán thiết kế và lựa chọn vitme, ổ lăn phù hợp cho chuyển động bàn X và Y. Tính toán và lựa chọn vít me cho trục X 2. Sơ đồ tính toán Điều kiện làm việc Chọn chiều dài trục vít Tính chọn bước vít Tính hệ số tải trọng động Xác định kiểu lắp ổ lăn Không đảm bảo Tính đường kính trục vít Chọn vít me bi Kiểm tra tuổi thọ làm việc Không đảm bảo Kiểm tra tải trọng tới hạn của trục vít Kiểm tra tốc độ quay cho phép Kiểm tra ứng suất cho phép Kết thúc VUN LIEM-20170279 12 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS. Nguyễn Thị Ngọc Huyền 2.

Thông số cho trước Loại máy CNC : máy phay ▪ Phay mặt đầu ▪ Khối lượng lớn nhất của chi tiết gia công : 𝑃𝑚𝑎𝑥 = 300𝑘𝐺 ▪ Chiều cao lớn nhất của chi tiết gia công: 𝐻𝑚𝑎𝑥 = 200𝑚𝑚 ▪ Khối lượng bàn máy X: 𝐺𝑥 = 200𝑘𝐺 ▪ Khối lượng bàn máy Y: 𝐺𝑦 = 140𝑘𝐺 ▪ Lực cắt theo phương thẳng đứng: 𝑃𝑧𝑚𝑎𝑥 = 900𝑘𝐺 ▪ Lực dọc trục X : 𝑃𝑥𝑚𝑎𝑥 = 600𝑘𝐺 ▪ Lực dọc trục Y: 𝑃𝑦𝑚𝑎𝑥 = 600𝑘𝐺 ▪ Vận tốc chạy lớn nhất khi không gia công: VCK = 20 m/ph ▪ Vận tốc chạy lớn nhất khi gia công có lực : Vc = 10 mm/ph ▪ Gia tốc hoạt động lớn nhất của hệ thống : 𝑎 = 0,5𝑔 = 0,5 × 9,8 = 4,9 𝑚/𝑠 2 ▪ Gia tốc trọng trường: 𝑔 = 9,8 𝑚/𝑠 2 ▪ Thời gian hoạt động : 21000 h làm việc ▪ Tốc độ vòng động cơ lớn nhất: 𝑛𝑚𝑎𝑥 = 2000 𝑣/𝑝ℎ ▪ Hệ số ma sát trượt: µ= 0,01 ▪ Vùng hoạt động lớn nhất: 𝐿𝑋𝑚𝑎𝑥 = 550𝑚𝑚, 𝐿𝑌𝑚𝑎𝑥 = 400𝑚𝑚 2. Lựa chọn sơ bộ Các máy phay CNC có tốc độ quay của vitme không quá lớn hay tốc độ dịch chuyển của bàn máy là không lớn nhưng để đáp ứng được các yêu cầu về chất lượng sản phẩm cao khi gia công trên máy CNC thì hệ thống dẫn hướng yêu cầu độ chính xác cao. Do đó lựa chọn kiểu lắp ổ đỡ chung cho vitme dẫn động 2 bàn máy là kiểu lắp 1 đầu lắp chặt và 1 đầu di động (fix- support):Với kiểu lắp ghép này, hai hệ số phụ thuộc vào kiểu lắp ghép f và  nhận các gia trị là : f = 15,1 và  = 3,927 (theo catalog của hãng PMI).1: Kiểu lắp ổ đỡ chung cho vitme dẫn động VUN LIEM-20170279 13 ĐA TKHT Cơ Khí-TBTĐ GVHD: TS. Nguyễn Thị Ngọc Huyền Bước vít me - Tốc độ quay lớn nhất của động cơ khi làm việc: n = 2000 (vòng/phút) - Bước vitme l được xác định theo công thức: 𝑉𝑚𝑎𝑥 20000 𝑙≥ = = 10 (𝑚𝑚) 𝑛𝑚𝑎𝑥 2000 Chọn sơ bộ bước vitme l = 10 ( mm) 2.

Tính toán lực dọc trục của trục X 𝐹𝑎 Hình 2.
