Tổng quan nghiên cứu

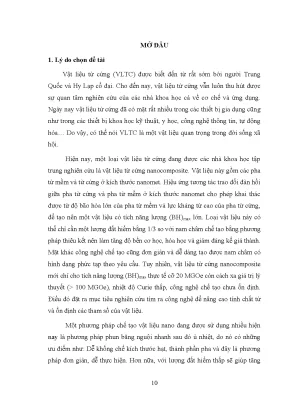

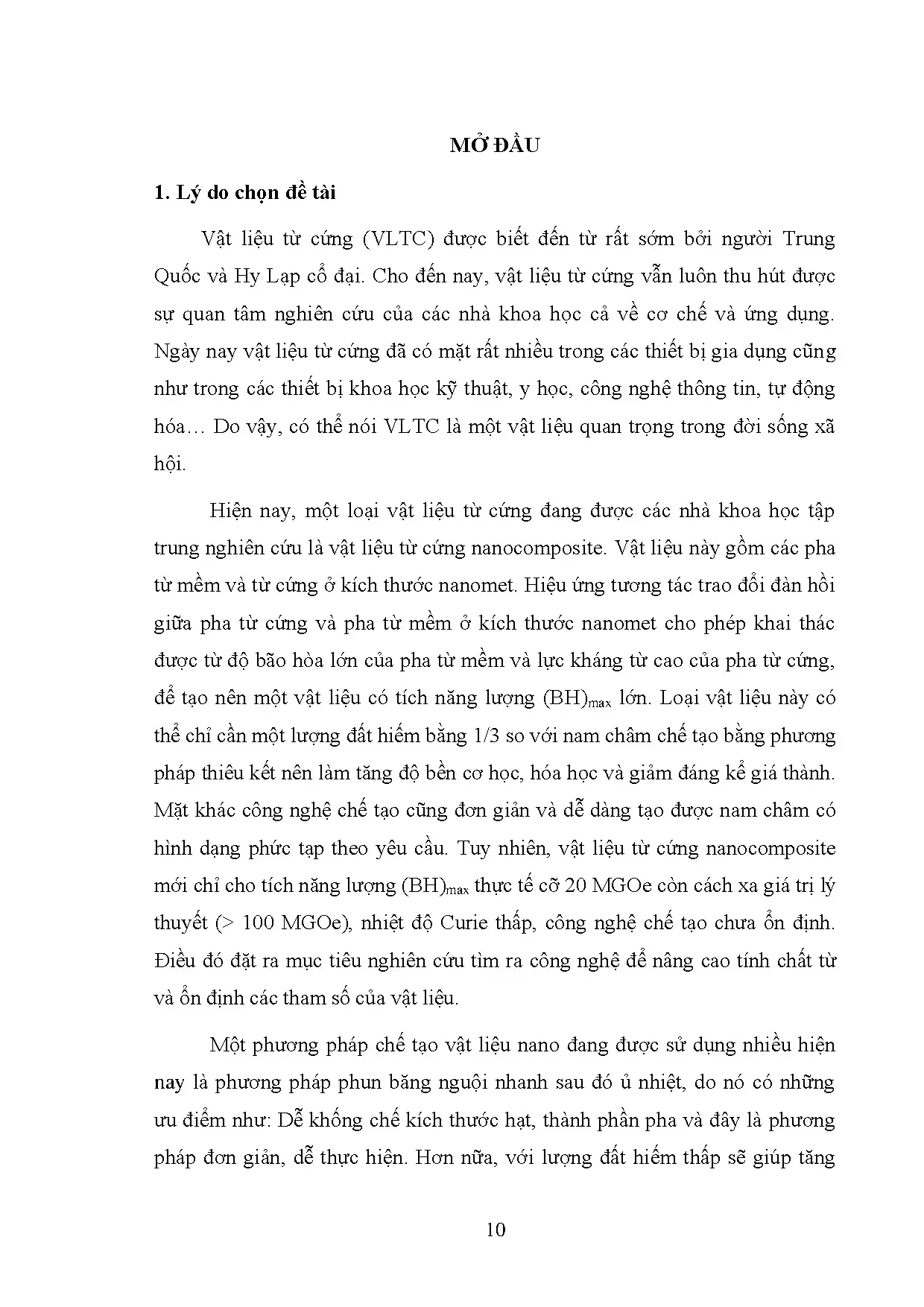

Vật liệu từ cứng (VLTC) đã được biết đến từ thời cổ đại và ngày nay đóng vai trò quan trọng trong nhiều lĩnh vực như thiết bị gia dụng, y học, công nghệ thông tin và tự động hóa. Trong đó, vật liệu từ cứng nanocomposite nền Nd-Fe-B là một chủ đề nghiên cứu nổi bật do khả năng kết hợp pha từ mềm và pha từ cứng ở kích thước nanomet, tạo ra vật liệu có tích năng lượng cực đại (BH)max lớn. Tuy nhiên, thực tế (BH)max của vật liệu nanocomposite này chỉ đạt khoảng 20 MGOe, thấp hơn nhiều so với giá trị lý thuyết trên 100 MGOe, đồng thời còn tồn tại các hạn chế về nhiệt độ Curie và công nghệ chế tạo chưa ổn định.

Mục tiêu nghiên cứu của luận văn là phát triển công nghệ chế tạo vật liệu từ cứng nanocomposite nền Nd-Fe-B dạng khối bằng phương pháp thiêu kết xung điện plasma (SPS), nhằm nâng cao tính chất từ, độ bền cơ học, hóa học và ổn định các tham số vật liệu. Phạm vi nghiên cứu tập trung vào vật liệu nanocomposite nền Nd-Fe-B được chế tạo từ bột hợp kim nguội nhanh, với các pha từ cứng và từ mềm có tỷ lệ khác nhau, khảo sát cấu trúc và tính chất từ của mẫu.

Nghiên cứu có ý nghĩa lớn trong việc giảm lượng đất hiếm sử dụng, giảm giá thành sản phẩm, đồng thời mở rộng ứng dụng vật liệu từ cứng trong các thiết bị công nghệ cao. Việc áp dụng phương pháp SPS giúp tạo ra vật liệu có mật độ cao, hình dạng phức tạp và tính chất từ ưu việt, góp phần thúc đẩy phát triển công nghệ vật liệu từ cứng nanocomposite trong nước và quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Mô hình Kneller-Hawig: Giải thích cơ chế tương tác trao đổi giữa pha từ cứng (Nd2Fe14B) và pha từ mềm (α-Fe, Fe3B) trong vật liệu nanocomposite, xác định kích thước tới hạn của các pha để đạt được lực kháng từ và tích năng lượng tối ưu. Theo mô hình, kích thước pha mềm tối ưu khoảng 10 nm, giúp tăng cường tương tác trao đổi và nâng cao tính chất từ.

  • Cơ chế lực kháng từ: Bao gồm cơ chế mầm đảo từ (nucleation) và cơ chế ghim vách đômen (pinning), ảnh hưởng bởi vi cấu trúc hạt và các khuyết tật trong vật liệu. Lực kháng từ được xác định bởi trường tạo mầm HN và trường lan truyền HP, phụ thuộc vào kích thước hạt và sự đồng nhất của pha.

  • Giản đồ chuyển pha C-C-T và T-T-T: Giúp hiểu quá trình kết tinh và hình thành pha trong hợp kim vô định hình khi làm nguội nhanh, từ đó điều chỉnh nhiệt độ và thời gian ủ nhiệt để kiểm soát vi cấu trúc và tính chất từ.

  • Phương trình Bragg và công thức Scherrer: Dùng để phân tích cấu trúc tinh thể và kích thước hạt qua phổ nhiễu xạ tia X (XRD).

Các khái niệm chính bao gồm: lực kháng từ Hc, cảm ứng từ dư Br, tích năng lượng cực đại (BH)max, nhiệt độ Curie TC, tương tác trao đổi đàn hồi, vi cấu trúc nanomet, và phương pháp thiêu kết xung điện plasma.

Phương pháp nghiên cứu

Nghiên cứu được tiến hành theo phương pháp thực nghiệm với các bước chính:

  • Chế tạo hợp kim ban đầu: Nguyên liệu Nd, Tb, Fe, Co, Cu, Nb, B được nấu chảy bằng lò hồ quang trong môi trường khí trơ Ar để tạo tiền hợp kim đồng nhất.

  • Phun băng nguội nhanh: Hợp kim nóng chảy được phun lên trống đồng quay đơn trục ZGK-1 với tốc độ trống 20-40 m/s, tạo băng nguội nhanh có cấu trúc nanocomposite với kích thước hạt kiểm soát được.

  • Nghiền cơ năng lượng cao: Bột hợp kim được nghiền trong máy SPEX 8000D để tạo bột mịn, chuẩn bị cho quá trình thiêu kết.

  • Thiêu kết xung điện plasma (SPS): Bột hợp kim được ép và thiêu kết trong khuôn grafit dưới áp lực đơn trục và dòng điện xung, với tốc độ nâng nhiệt nhanh, thời gian giữ nhiệt ngắn, tạo mẫu khối có mật độ cao và vi cấu trúc đồng nhất.

  • Xử lý nhiệt ủ: Mẫu băng nguội nhanh được ủ nhiệt trong lò ống Thermolyne với phương pháp ủ ngắt, kiểm soát nhiệt độ và thời gian để tối ưu hóa cấu trúc pha.

  • Phân tích cấu trúc và tính chất: Sử dụng nhiễu xạ tia X (XRD) trên thiết bị Siemens D-5000 để xác định pha và kích thước hạt; đo tính chất từ trên hệ từ kế mẫu rung (VSM) và hệ từ trường xung với từ trường lên đến 90 kOe để xác định Hc, Ms, Mr và (BH)max; đo tính chất từ phụ thuộc nhiệt độ trong môi trường khí Ar.

Quá trình nghiên cứu được thực hiện tại Phòng thí nghiệm Trọng điểm về Vật liệu và Linh kiện Điện tử và Phòng Vật lý Vật liệu Từ và Siêu dẫn, Viện Khoa học vật liệu, Viện Hàn lâm Khoa học và Công nghệ Việt Nam.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của tốc độ trống quay đến cấu trúc pha: Khi tốc độ trống quay là 40 m/s, băng nguội nhanh có cấu trúc gần như vô định hình, trong khi ở 20 m/s xuất hiện pha Fe3B và Nd2Fe14B với kích thước hạt nanomet, phù hợp cho vật liệu nanocomposite. Tốc độ trống quay thấp hơn 5 m/s dẫn đến sự phát triển hạt lớn và pha α-Fe kích thước lớn, làm giảm lực kháng từ đáng kể.

  2. Tính chất từ của vật liệu nanocomposite: Mẫu thiêu kết SPS đạt lực kháng từ Hc trong khoảng 2-15 kOe, tích năng lượng (BH)max lên đến 20 MGOe, cao hơn nhiều so với nam châm kết dính truyền thống (<12 MGOe). Nhiệt độ Curie của vật liệu khoảng 585 K, phù hợp với pha Nd2Fe14B.

  3. Ảnh hưởng của vi cấu trúc đến lực kháng từ: Kích thước hạt nanomet (~10 nm) và sự phân bố đồng đều của pha từ mềm và từ cứng tạo điều kiện cho tương tác trao đổi đàn hồi, làm tăng lực kháng từ và từ độ bão hòa. Mẫu có kích thước hạt nhỏ hơn giới hạn tới hạn dẫn đến giảm lực kháng từ do hiện tượng siêu thuận từ.

  4. Hiệu quả của phương pháp thiêu kết xung điện plasma: SPS giúp tạo mẫu có mật độ cao, giảm độ xốp, thời gian thiêu kết ngắn (vài phút), nhiệt độ thiêu kết thấp hơn so với phương pháp truyền thống, đồng thời giữ được cấu trúc nanocomposite và tính chất từ ưu việt.

Thảo luận kết quả

Kết quả cho thấy việc kiểm soát tốc độ trống quay trong quá trình phun băng nguội nhanh là yếu tố quyết định cấu trúc pha và kích thước hạt, từ đó ảnh hưởng trực tiếp đến tính chất từ của vật liệu. Cấu trúc nanocomposite với pha từ mềm và từ cứng xen kẽ tạo ra tương tác trao đổi đàn hồi, nâng cao lực kháng từ và tích năng lượng (BH)max, phù hợp với mô hình Kneller-Hawig.

So sánh với các nghiên cứu trước đây, vật liệu nanocomposite thiêu kết SPS đạt được lực kháng từ và tích năng lượng cao hơn so với nam châm kết dính truyền thống, đồng thời giảm lượng đất hiếm sử dụng, giảm giá thành. Tuy nhiên, (BH)max thực tế vẫn còn cách xa giá trị lý thuyết trên 100 MGOe, do hạn chế về kích thước hạt, nhiệt độ Curie và công nghệ chế tạo.

Việc sử dụng SPS giúp rút ngắn thời gian thiêu kết, tăng mật độ mẫu và giảm độ xốp, đồng thời hạn chế sự phát triển hạt quá lớn trong quá trình ủ nhiệt. Các biểu đồ nhiễu xạ tia X và đường cong từ trễ minh họa rõ sự cải thiện về cấu trúc và tính chất từ của vật liệu sau thiêu kết SPS.

Kết quả nghiên cứu góp phần làm rõ cơ chế tương tác trao đổi trong vật liệu nanocomposite, đồng thời mở ra hướng phát triển công nghệ chế tạo vật liệu từ cứng có tính chất ưu việt, ổn định và chi phí hợp lý.

Đề xuất và khuyến nghị

  1. Tối ưu hóa tốc độ trống quay trong phun băng nguội nhanh: Đề xuất duy trì tốc độ trống quay trong khoảng 20-40 m/s để tạo cấu trúc nanocomposite đồng nhất, kích thước hạt nanomet, nâng cao lực kháng từ và tích năng lượng. Thời gian thực hiện: ngay trong giai đoạn sản xuất.

  2. Ứng dụng phương pháp thiêu kết xung điện plasma (SPS): Khuyến nghị sử dụng SPS với áp lực ép cao và tốc độ nâng nhiệt nhanh để tạo mẫu khối có mật độ cao, giảm độ xốp và giữ cấu trúc nanocomposite. Chủ thể thực hiện: các phòng thí nghiệm và nhà máy sản xuất vật liệu từ cứng. Thời gian: 6-12 tháng để hoàn thiện quy trình.

  3. Kiểm soát quá trình ủ nhiệt ngắt quãng: Áp dụng phương pháp ủ nhiệt ngắt để hạn chế sự phát triển hạt quá lớn, duy trì kích thước hạt nanomet và tính chất từ ưu việt. Thời gian ủ và nhiệt độ cần được điều chỉnh phù hợp với từng hợp kim cụ thể.

  4. Nghiên cứu bổ sung pha tạp và thành phần hợp kim: Đề xuất nghiên cứu thêm các nguyên tố tạp để tăng cường lực kháng từ, ổn định nhiệt độ Curie và giảm chi phí đất hiếm. Thời gian nghiên cứu: 1-2 năm.

  5. Phát triển công nghệ sản xuất quy mô lớn: Khuyến nghị xây dựng dây chuyền sản xuất vật liệu nanocomposite nền Nd-Fe-B bằng phương pháp SPS và phun băng nguội nhanh, đảm bảo tính ổn định và đồng nhất sản phẩm. Chủ thể: doanh nghiệp công nghệ vật liệu, viện nghiên cứu.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu từ và vật liệu nano: Luận văn cung cấp cơ sở lý thuyết và thực nghiệm về vật liệu nanocomposite từ cứng, giúp hiểu rõ cơ chế tương tác trao đổi và ảnh hưởng của vi cấu trúc đến tính chất từ.

  2. Kỹ sư và chuyên gia công nghệ chế tạo nam châm: Tham khảo quy trình chế tạo hợp kim, phun băng nguội nhanh và thiêu kết SPS để áp dụng vào sản xuất nam châm có tính chất ưu việt, giảm chi phí và nâng cao hiệu suất.

  3. Doanh nghiệp sản xuất vật liệu từ cứng: Nắm bắt công nghệ mới, xu hướng phát triển vật liệu nanocomposite, từ đó đầu tư và phát triển sản phẩm phù hợp với thị trường và yêu cầu kỹ thuật.

  4. Sinh viên và học viên cao học ngành vật liệu và kỹ thuật vật liệu: Tài liệu tham khảo chi tiết về lý thuyết, phương pháp nghiên cứu và kết quả thực nghiệm, hỗ trợ học tập và nghiên cứu chuyên sâu.

Câu hỏi thường gặp

  1. Vật liệu nanocomposite từ cứng nền Nd-Fe-B có ưu điểm gì so với nam châm truyền thống?
    Vật liệu nanocomposite kết hợp pha từ mềm và từ cứng ở kích thước nanomet, tận dụng được lực kháng từ cao của pha cứng và từ độ bão hòa lớn của pha mềm, giúp tăng tích năng lượng (BH)max và giảm lượng đất hiếm sử dụng, từ đó giảm giá thành và nâng cao hiệu suất.

  2. Tại sao phương pháp thiêu kết xung điện plasma (SPS) được ưu tiên sử dụng?
    SPS cho phép thiêu kết mẫu với mật độ cao, thời gian giữ nhiệt ngắn, nhiệt độ thiêu kết thấp hơn so với phương pháp truyền thống, giúp giữ cấu trúc nanocomposite, giảm độ xốp và nâng cao tính chất cơ học, từ tính của vật liệu.

  3. Làm thế nào để kiểm soát kích thước hạt trong vật liệu nanocomposite?
    Kiểm soát tốc độ trống quay trong phun băng nguội nhanh và điều chỉnh nhiệt độ, thời gian ủ nhiệt là các yếu tố quan trọng để duy trì kích thước hạt nanomet, tránh phát triển hạt quá lớn làm giảm lực kháng từ.

  4. Tích năng lượng (BH)max của vật liệu nanocomposite đạt được bao nhiêu?
    Thực tế, vật liệu nanocomposite nền Nd-Fe-B thiêu kết SPS đạt tích năng lượng khoảng 20 MGOe, thấp hơn nhiều so với giá trị lý thuyết trên 100 MGOe, do các hạn chế về kích thước hạt, nhiệt độ Curie và công nghệ chế tạo.

  5. Có thể ứng dụng vật liệu này trong những lĩnh vực nào?
    Vật liệu nanocomposite từ cứng có thể ứng dụng trong sản xuất nam châm vĩnh cửu cho động cơ điện, thiết bị y học, công nghệ thông tin, tự động hóa và các thiết bị khoa học kỹ thuật đòi hỏi nam châm có lực kháng từ cao và độ bền cơ học, hóa học tốt.

Kết luận

  • Đã chế tạo thành công vật liệu từ cứng nanocomposite nền Nd-Fe-B dạng khối bằng phương pháp thiêu kết xung điện plasma với cấu trúc nanomet và tính chất từ ưu việt.
  • Tốc độ trống quay trong phun băng nguội nhanh ảnh hưởng quyết định đến cấu trúc pha và kích thước hạt, từ đó ảnh hưởng đến lực kháng từ và tích năng lượng.
  • Phương pháp SPS giúp nâng cao mật độ mẫu, giảm độ xốp, giữ cấu trúc nanocomposite và rút ngắn thời gian thiêu kết so với phương pháp truyền thống.
  • Kết quả thực nghiệm phù hợp với mô hình lý thuyết Kneller-Hawig về tương tác trao đổi giữa pha từ cứng và từ mềm.
  • Đề xuất tiếp tục nghiên cứu tối ưu hóa thành phần hợp kim, quy trình ủ nhiệt và mở rộng ứng dụng công nghệ SPS trong sản xuất vật liệu từ cứng nanocomposite.

Hành động tiếp theo: Áp dụng quy trình chế tạo đã nghiên cứu để phát triển sản phẩm nam châm vĩnh cửu có hiệu suất cao, đồng thời mở rộng nghiên cứu pha tạp và công nghệ thiêu kết để nâng cao tính ổn định và giảm chi phí sản xuất.
