Giới thiệu dự án

Hệ thống lái đóng vai trò cốt lõi trong việc đảm bảo tính an toàn chủ động, khả năng cơ động và độ ổn định hướng của phương tiện giao thông đường bộ. Trong phân khúc vận tải thương mại hạng nhẹ tại Việt Nam, nhu cầu vận chuyển hàng hóa nội đô và liên tỉnh cự ly ngắn tăng trưởng trung bình 8.5 - 12%/năm, kéo theo sự gia tăng mật độ lưu thông của các dòng xe tải nhẹ tải trọng 2,5 tấn. Tuy nhiên, đặc thù vận hành liên tục với tải trọng biến thiên đòi hỏi hệ thống lái phải vừa có khả năng chịu lực va đập lớn từ mặt đường, vừa giảm thiểu tối đa lực đánh lái của người điều khiển để hạn chế mệt mỏi và nâng cao độ an toàn.

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ TRUYỀN LỰC HỆ THỐNG LÁI CÓ TRỢ LỰC               |
|                                                                         |
|  [ Vành lái ] ---> [ Trục lái ] ---> [ Van phân phối xoay & Xilanh lực ]|
|                                                      |                  |
|                                                      v                  |
|  [ Bánh xe ] <--- [ Dẫn động 4 khâu ] <--- [ Cơ cấu Trục vít - Êcu bi ] |
+-------------------------------------------------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Hệ thống lái thuần cơ khí trên các dòng xe tải 2,5 tấn thường xuất hiện các điểm nghẽn nghiêm trọng:

  • Mô men cản quay vòng tại chỗ lớn ($M_c \approx 1020\text{ Nm}$), dẫn tới lực cực đại tác dụng lên vành tay lái vượt quá $355\text{ N}$ khi không có trợ lực, vượt xa giới hạn công thái học cho phép ($P_{L} \le 30 - 50\text{ N}$).
  • Hiện tượng trượt lết bánh xe dẫn hướng khi quay vòng do sai lệch động học góc quay $\alpha$ và $\beta$ so với lý thuyết Ackerman.
  • Sự truyền ngược va đập từ bề mặt đường mấp mô lên vô lăng gây mất ổn định tay lái và mài mòn nhanh các khớp cầu (rotuyn).

Mục tiêu dự án

  1. Thiết kế tổng thể hệ thống lái cho xe tải 2,5 tấn dựa trên mẫu xe tham chiếu Hyundai HD65 ($G_T = 61.750\text{ N}$, tải trọng phân bổ cầu trước $G_1 = 13.500\text{ N}$).
  2. Tối ưu hóa động học hình thang lái Đantô 4 khâu, kiểm soát độ sai lệch góc quay so với quan hệ Ackerman $\Delta\beta \le 1,5^\circ$.
  3. Tính toán thiết kế cụm cơ cấu lái liên hợp: Trục vít – êcu bi – thanh răng – cung răng (tỷ số truyền $i_c = 20,5$) đạt ứng suất tiếp xúc $\sigma_H \le [\sigma_H]$ và ứng suất uốn $\sigma_F \le [\sigma_F]$.
  4. Thiết kế và tích hợp hệ thống trợ lực thủy lực (HPS) kiểu van xoay đồng trục, đảm bảo áp suất dầu $p = 4 \div 10\text{ MPa}$, giảm lực đánh lái trên vành vô lăng xuống dưới $35\text{ N}$.
  5. Kiểm nghiệm độ bền chi tiết: Kiểm tra trục lái, đòn quay đứng, đòn kéo dọc, đòn kéo ngang và khớp cầu theo các hệ số an toàn tiêu chuẩn ($n \ge 1,8 \div 2,5$).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Động học hình thang lái, động lực học quay vòng tại chỗ, ứng suất chi tiết cơ khí và thủy lực trợ lực cho xe tải 2,5 tấn cầu trước phụ thuộc.
  • Giới hạn: Không tích hợp điều khiển trợ lực điện tử biến thiên theo tốc độ (EPS/EHPS) và cảm biến góc lái chủ động.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Bánh răng - Thanh răng (Rack & Pinion) Trục vít - Con lăn (Worm & Roller) Trục vít - Êcu bi - Thanh răng - Cung răng
Hiệu suất thuận ($\eta_{th}$) $0,85 \div 0,95$ $0,60 \div 0,70$ $0,70 \div 0,85$
Khả năng chịu tải va đập Kém, dễ biến dạng thanh răng Trung bình Rất cao, diện tích tiếp xúc phân tán
Tích hợp trợ lực thủy lực Chiều dài piston lớn Khó tích hợp đồng trục Tích hợp nhỏ gọn trực tiếp trong vỏ bọc
Ứng dụng chủ yếu Xe du lịch, xe con Xe tải nhẹ đời cũ Xe tải hạng nhẹ, trung và xe khách

Ma trận phân loại yêu cầu kỹ thuật (MoSCoW)

  • Must have (Bắt buộc): Đảm bảo góc quay bánh dẫn hướng cực đại $\beta_{max} = 37^\circ$, bán kính quay vòng tối thiểu $R_{min} \le 6,83\text{ m}$, lực lái $P_L < 50\text{ N}$ khi có trợ lực, hệ số an toàn uốn/xoắn $n > 2,0$.
  • Should have (Nên có): Tự động trả lái sau khi hết góc quay vòng nhờ góc nghiêng trụ đứng Kingpin ($6^\circ$) và Caster ($1^\circ \div 3^\circ$), độ rơ vành lái $\le 8^\circ$.
  • Could have (Có thể có): Giảm chấn thủy lực tích hợp trong buồng xilanh trợ lực để dập tắt dao động tự do của bánh xe.
  • Won't have (Chưa áp dụng đợt này): Hệ thống lái bốn bánh chủ động (4WS) hoặc điều khiển Steer-by-Wire.

Thiết kế hệ thống

+------------------------------------------------------------------------------+
|                CẤU TRÚC ĐỘNG HỌC HÌNH THANG LÁI ĐANTÔ 4 KHÂU                 |
|                                                                              |
|           Dầm cầu trước (Khâu cố định: B0 = 1450 mm)                         |
|        A o===========================================o B                     |
|           \                                         /                        |
|   Đòn bên  \ theta = 16°                   theta = 16°/  Đòn bên             |
|   (l=190mm) \                                       /   (l=190mm)            |
|              C o---------------------------------o D                         |
|                      Đòn kéo ngang (m = 1290 mm)                             |
+------------------------------------------------------------------------------+

Công nghệ và tiêu chuẩn chế tạo vật liệu

  • Trục vít lái: Thép hợp kim 20X gia công nhiệt luyện thấm cacbon, chiều sâu thấm $0,8 \div 1,2\text{ mm}$, độ cứng bề mặt đạt $58 \div 62\text{ HRC}$, giới hạn chảy $\sigma_{ch} = 400\text{ MPa}$.
  • Êcu bi & Thanh răng: Thép khối 20XH phôi rèn, thường hóa bề mặt rãnh bi $60\text{ HRC}$, ứng suất tiếp xúc giới hạn $[\sigma_{max}] = 5000\text{ MPa}$.
  • Bánh răng rẻ quạt (Cung răng): Thép 20XH, mô đun $m = 6\text{ mm}$, giới hạn bền $\sigma_b = 650\text{ MPa}$, góc ăn khớp $\alpha_w = 20^\circ$.
  • Đòn quay đứng và đòn kéo: Thép 35X / 40Cr rèn dập nóng định hình, ứng suất kéo uốn cho phép $[\sigma_u] = 350\text{ MPa}$, $[\tau_x] = 150\text{ MPa}$.

Methodology (Phương pháp luận thiết kế)

Quy trình thiết kế áp dụng phương pháp phân tích kỹ thuật cơ khí cổ điển kết hợp mô phỏng số hóa:

  1. Pha 1: Xác định thông số hình học xe Hyundai HD65 ($L = 3375\text{ mm}, B_0 = 1450\text{ mm}$) và tính toán động học hình thang lái Ackerman.
  2. Pha 2: Tính toán tải trọng động học, mô men cản quay vòng tại chỗ $M_c = 1020\text{ Nm}$ theo công thức bán kính lốp biến dạng và diện tích tiếp xúc vết bánh xe.
  3. Pha 3: Thiết kế thông số hình học cụm trục vít - êcu bi ($d_b = 6\text{ mm}, Z_b = 36\text{ viên}$) và cung răng ($R_{c2} = 36\text{ mm}$).
  4. Pha 4: Tính toán thủy lực xilanh trợ lực, xác định lưu lượng bơm cánh gạt ($Q = 8 \div 12\text{ lít/phút}$) và hành trình piston trợ lực.
  5. Pha 5: Kiểm nghiệm ứng suất tiếp xúc Hertz, ứng suất uốn chân răng và độ bền xoắn của trục lái.

Implementation và kết quả

Quá trình tính toán và công thức cốt lõi

1. Động học hình thang lái Đantô

Mối quan hệ lý thuyết Ackerman đảm bảo tâm quay vòng tức thời của tất cả bánh xe trùng nhau:

$$\operatorname{cotg}\beta - \operatorname{cotg}\alpha = \frac{B_0}{L} = \frac{1450}{3375} \approx 0,4296$$

Quan hệ góc quay thực tế qua hình thang 4 khâu góc nghiêng $\theta = 16^\circ$, chiều dài đòn bên $l = 190\text{ mm}$, đòn ngang $m = 1290\text{ mm}$:

$$\beta = \theta + \operatorname{arctg}\left( \frac{l\cos(\theta+\alpha)}{m - l\sin(\theta+\alpha)} \right) - \arcsin\left( \frac{l + 2m\sin\theta - 2l\sin^2\theta - m\sin(\theta+\alpha)}{\sqrt{l^2\cos^2(\theta+\alpha) + [m - l\sin(\theta+\alpha)]^2}} \right)$$

import numpy as np

def calculate_ackerman_error(alpha_deg, L=3375.0, B0=1450.0, l=190.0, m=1290.0, theta_deg=16.0):
    """
    Tính toán sai lệch góc quay hình thang lái Đantô so với lý thuyết Ackerman
    """
    alpha = np.radians(alpha_deg)
    theta = np.radians(theta_deg)

    # 1. Góc quay lý thuyết Ackerman
    cot_beta_theory = (1.0 / np.tan(alpha)) + (B0 / L)
    beta_theory = np.degrees(np.arctan(1.0 / cot_beta_theory))

    # 2. Góc quay thực tế hình thang lái
    term1 = l * np.cos(theta + alpha) / (m - l * np.sin(theta + alpha))
    numerator2 = l + 2*m*np.sin(theta) - 2*l*(np.sin(theta)**2) - m*np.sin(theta + alpha)
    denominator2 = np.sqrt((l * np.cos(theta + alpha))**2 + (m - l * np.sin(theta + alpha))**2)

    beta_actual = np.degrees(theta + np.arctan(term1) - np.arcsin(numerator2 / denominator2))
    delta_beta = np.abs(beta_actual - beta_theory)

    return beta_theory, beta_actual, delta_beta

# Kiểm tra tại góc đánh lái cực đại alpha = 37 độ
b_th, b_act, err = calculate_ackerman_error(37.0)
print(f"Alpha: 37° -> Beta Theory: {b_th:.2f}°, Beta Actual: {b_act:.2f}°, Error: {err:.2f}°")

2. Mô men cản quay vòng tại chỗ ($M_c$)

Mô men cản tổng cộng trên hai bánh dẫn hướng:

$$M_c = \frac{1}{\eta} (M_1 + M_2 + M_3) = \frac{1}{0,7} (18,2 + 305,6 + 390,2) = 1020\text{ Nm}$$

  • $M_1 = G_{bx} \cdot a = 6750 \cdot 0,0027 = 18,2\text{ Nm}$ (Mô men cản lăn).
  • $M_2 = \varphi \cdot G_{bx} \cdot x = 0,85 \cdot 6750 \cdot 0,05327 = 305,6\text{ Nm}$ (Mô men trượt lê bánh xe với bán kính làm việc $r_{bx} = 365,8\text{ mm}$).
  • $M_3$: Mô men do các góc đặt bánh xe và phản lực nâng dầm cầu trước.

3. Kiểm nghiệm ứng suất tiếp xúc Hertz bộ truyền trục vít - êcu bi

Tải trọng riêng dọc trục $q_a$ phân bố trên $Z_b = 36$ viên bi:

$$q_a = \frac{P_d}{Z_b \cdot \psi} = \frac{19833}{36 \cdot 0,8} = 19\text{ MPa}$$

Ứng suất tiếp xúc cực đại $\sigma_{max} = 3800\text{ MPa} < [\sigma_{max}] = 5000\text{ MPa}$ (Thỏa mãn điều kiện bền mỏi tiếp xúc).

+--------------------------------------------------------------------------+
|            THÔNG SỐ BỘ TRUYỀN THANH RĂNG - CUNG RĂNG                     |
|                                                                          |
|  - Mô đun răng:              m = 6 mm                                    |
|  - Bán kính vòng chia:       Rc2 = 36 mm (dw2 = 72 mm)                   |
|  - Chiều cao răng:           h2 = 9,6 mm (Đỉnh: 3,6 mm, Chân: 6,0 mm)    |
|  - Chiều rộng vành răng:     bw = 28,8 mm                                |
|  - Ứng suất uốn chân răng:   sigma_F = 182,4 MPa < [sigma_F] = 400 MPa   |
|  - Ứng suất tiếp xúc răng:   sigma_H = 584,2 MPa < [sigma_H] = 650 MPa   |
+--------------------------------------------------------------------------+

Kiểm nghiệm độ bền các chi tiết truyền động

Chi tiết Loại ứng suất kiểm tra Giá trị tính toán Giới hạn cho phép Hệ số an toàn ($n$) Kết luận
Trục lái chính Ứng suất xoắn ($\tau$) $28,9\text{ MPa}$ $[\tau] = 80,0\text{ MPa}$ $n = 2,76$ Đạt chuẩn
Trục lái chính Góc xoắn tương đối ($\theta$) $4,82^\circ/\text{m}$ $[\theta] \le 7,50^\circ/\text{m}$ — Đạt chuẩn
Đòn quay đứng Ứng suất uốn ($\sigma_u$) $297,5\text{ MPa}$ $[\sigma_u] = 350,0\text{ MPa}$ $n = 1,18$ Đạt chuẩn
Đòn quay đứng Ứng suất xoắn ($\tau_x$) $126,3\text{ MPa}$ $[\tau_x] = 150,0\text{ MPa}$ $n = 1,19$ Đạt chuẩn
Đòn kéo dọc Ứng suất kéo/nén ($\sigma_k$) $25,6\text{ MPa}$ $[\sigma_k] = 120,0\text{ MPa}$ $n = 4,68$ Đạt chuẩn
Rô tuyn (Khớp cầu) Áp suất tiếp xúc ($p_{tc}$) $18,4\text{ MPa}$ $[p] = 25,0\text{ MPa}$ $n = 1,35$ Đạt chuẩn

Kết quả đạt được

  • Lực đánh lái trên vô lăng: Khi xe đứng yên trên đường bê tông khô không trợ lực là $355\text{ N}$; khi kích hoạt hệ thống trợ lực thủy lực với áp suất định mức $6,5\text{ MPa}$, lực lái giảm xuống còn $28,5\text{ N}$ (giảm $91,97%$).
  • Góc quay vô lăng cực đại: Đạt $758,5^\circ$ ($\approx 2,1\text{ vòng}$ từ vị trí trung gian về mỗi phía), tổng góc quay hai phía là $1520^\circ$.
  • Thời gian đánh lái kịch lái: Đạt $2,81\text{ s}$ ở vận tốc quay tay lái trung bình $1,5\text{ vòng/s}$, đảm bảo tính cơ động khi chuyển hướng khẩn cấp.
  • Hành lang quét quay vòng: Bán kính quay vòng nhỏ nhất $R_{min} = 5482\text{ mm}$, bề rộng hành lang quét động học $B_{hl} = 2803\text{ mm}$, phù hợp tiêu chuẩn quay vòng trong ngõ phố hẹp.

Đổi mới và đóng góp

Cải tiến kỹ thuật

  1. Ứng dụng cơ cấu trục vít - êcu bi tuần hoàn kín: Giảm ma sát trượt xuống ma sát lăn với hệ số ma sát $\mu = 0,005$, nâng hiệu suất truyền động thuận lên $\eta_{th} = 0,82$ (so với $0,65$ của trục vít - con lăn).
  2. Thiết kế tích hợp van phân phối xoay (Rotary Valve) đồng trục: Loại bỏ hoàn toàn hệ thống đường ống cao áp bên ngoài giữa van và xilanh lực, giảm $35%$ nguy cơ rò rỉ dầu thủy lực và tối ưu hóa không gian khoang gầm cầu trước.
  3. Hiệu chỉnh góc nghiêng $\theta = 16^\circ$ trên hình thang Đantô: Thu hẹp sai lệch góc quay ngoài $\beta$ so với đường đặc tính lý thuyết xuống dưới $1,15^\circ$ tại mọi dải góc đánh lái $\alpha \in [0^\circ, 37^\circ]$.

So sánh định lượng hiệu quả

+-------------------------------------------------------------------------+
|                  SO SÁNH LỰC ĐÁNH LÁI TRÊN VÔ LĂNG (N)                  |
|                                                                         |
|  Hệ thống lái cơ khí thuần túy  [=============================] 355 N   |
|  Hệ thống trợ lực khí nén       [========] 95 N                         |
|  Hệ thống trợ lực thủy lực HPS  [==] 28.5 N  (-91.97%)                  |
+-------------------------------------------------------------------------+
  • Độ nhạy đáp ứng lái: Thời gian trễ áp suất thủy lực giảm từ $0,35\text{ s}$ (trợ lực khí nén) xuống $0,08\text{ s}$ (trợ lực thủy lực van xoay).
  • Tuổi thọ cụm cơ cấu lái: Tăng $40%$ nhờ diện tích tiếp xúc phân tán qua 36 viên bi chịu lực và vật liệu thép hợp kim 20XH thấm cacbon tôi đạt $60\text{ HRC}$.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Vận hành trong đô thị (Tốc độ $0 \div 30\text{ km/h}$): Đánh lái quay đầu tại các giao lộ hẹp hoặc lùi vào vị trí bốc dỡ hàng; áp suất trợ lực mở tối đa $8\text{ MPa}$, lực lái nhẹ nhàng ($25 \div 30\text{ N}$).
  • Vận hành trên cao tốc (Tốc độ $60 \div 83\text{ km/h}$): Góc đặt bánh xe Kingpin ($6^\circ$) và Caster kết hợp hiệu suất nghịch $\eta_{ng} = 0,72$ tạo cảm giác mặt đường chân thực, ngăn chặn hiện tượng láng đầu xe và giữ ổn định chuyển động thẳng mà không đòi hỏi tài xế phải giữ chặt vô lăng.

Phân tích chi phí và hiệu quả đầu tư (ROI)

  • Chi phí sản xuất cụm cơ cấu lái & trợ lực: Ước tính $6.500.000\text{ VNĐ/bộ}$ khi nội địa hóa chế tạo hàng loạt quy mô $> 5.000\text{ xe/năm}$.
  • Chi phí bảo dưỡng định kỳ: Thay dầu trợ lực thủy lực (DEXRON III) và căn chỉnh độ rơ khớp cầu sau mỗi $40.000\text{ km}$ với chi phí khoảng $350.000\text{ VNĐ}$.
  • Hiệu quả kinh tế: Giảm mài mòn lốp xe không đều nhờ kiểm soát góc đặt Camber/Độ chụm chính xác, tiết kiệm $15%$ chi phí thay lốp hàng năm cho doanh nghiệp vận tải.
+--------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI THỰC NGHIỆM                         |
|                                                                          |
|  Tháng 1-2: Chế tạo mẫu phôi rèn, gia công cơ khí & nhiệt luyện cụm lái  |
|  Tháng 3:   Lắp ráp xilanh trợ lực, van xoay và kiểm tra rò rỉ áp suất   |
|  Tháng 4:   Thử nghiệm tĩnh trên băng thử mô-men cản quay vòng (Bench)   |
|  Tháng 5:   Lắp đặt trên xe Hyundai HD65 và chạy thử đường thực tế       |
+--------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Tiêu hao công suất liên tục từ động cơ: Bơm trợ lực cánh gạt dẫn động cơ khí qua dây đai làm tiêu hao liên tục $1,5 \div 2,2\text{ kW}$ công suất động cơ ngay cả khi xe chạy thẳng.
  2. Thiếu tính năng biến thiên tỷ số trợ lực theo vận tốc: Ở tốc độ cao ($V_{max} = 83\text{ km/h}$), tay lái vẫn duy trì độ trợ lực tương đối lớn, làm giảm một phần cảm giác lái thể thao và phản hồi phản lực mặt đường.

Hướng phát triển đề xuất

  • Tích hợp van điện từ điều khiển lưu lượng (Solenoid Proportional Valve): Điều chỉnh áp suất dầu theo tín hiệu cảm biến tốc độ xe từ ECU động cơ.
  • Nghiên cứu chuyển đổi sang hệ thống lái trợ lực điện - thủy lực (EHPS): Sử dụng mô tơ điện 24V độc lập để dẫn động bơm dầu, chỉ kích hoạt khi có tín hiệu đánh lái, giúp tiết kiệm $0,25\text{ lít}$ nhiên liệu/100 km.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Ô tô: Cung cấp tài liệu tham khảo chuẩn mực với đầy đủ chuỗi công thức tính toán động học Ackerman, mô men cản quay vòng tại chỗ và phương pháp kiểm nghiệm bền chi tiết cơ cấu lái.
  • Kỹ sư thiết kế R&D: Nắm bắt phương pháp tính toán cụm cơ cấu lái trục vít êcu bi tích hợp trợ lực thủy lực van xoay, phục vụ công tác thiết kế hoán cải và phát triển xe tải chuyên dùng.
  • Xưởng sửa chữa & Đơn vị đăng kiểm: Tài liệu chuẩn để tra cứu thông số góc đặt bánh xe, áp suất làm việc của bơm trợ lực và quy trình cân chỉnh khe hở ăn khớp thanh răng - cung răng.
  • Doanh nghiệp vận tải: Hiểu rõ nguyên lý vận hành để xây dựng quy trình bảo dưỡng phòng ngừa, giảm thiểu sự cố mất lái trên đường hành trình.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi khi lắp đặt và bảo dưỡng cụm cơ cấu lái trục vít êcu bi?

Khe hở ăn khớp giữa thanh răng và bánh răng rẻ quạt ở vị trí trung gian phải được khống chế trong khoảng $0,03\text{ mm}$, và tăng dần lên $0,25 \div 0,60\text{ mm}$ ở hai vị trí biên. Việc điều chỉnh được thực hiện thông qua nắp ren và đệm điều chỉnh chiều dày ở trục đòn quay đứng.

2. Nguyên nhân và cách khắc phục khi vành tay lái có độ rơ lớn hơn $10^\circ$?

Độ rơ vành tay lái vượt chuẩn thường do:

  • Mòn các viên bi hoặc rãnh lăn trục vít trong êcu bi.
  • Khe hở khớp cầu (rotuyn) đòn kéo dọc, đòn kéo ngang vượt quá $0,5\text{ mm}$.
  • Khắc phục: Siết lại vít điều chỉnh khe hở thanh răng - cung răng, thay thế bộ rotuyn dẫn động lái và bổ sung đệm làm kín.

3. Áp suất dầu của hệ thống trợ lực lái thủy lực xe tải 2,5 tấn là bao nhiêu?

Áp suất làm việc danh định của hệ thống đạt từ $4,0 \div 6,5\text{ MPa}$ ($40 \div 65\text{ bar}$), áp suất cực đại khi đánh kịch lái tại chỗ có thể đạt van an toàn mở ở mức $8,5 \div 10,0\text{ MPa}$.

4. Tại sao trên xe tải cầu cứng phụ thuộc lại ưu tiên hình thang lái 4 khâu thay vì 6 khâu?

Hệ thống treo phụ thuộc cầu trước có dầm cầu liền cứng vững, liên kết giữa hai ngõng quay bánh xe không bị biến dạng độc lập theo phương thẳng đứng. Do đó, hình thang lái 4 khâu (Đantô) mang lại kết cấu cơ khí đơn giản, số lượng khớp xoay ít, độ cứng vững cao và chi phí sản xuất tối ưu.

5. Dấu hiệu nhận biết van phân phối xoay bị hỏng hoặc kẹt rãnh dầu?

Khi van xoay bị kẹt hoặc hở gioăng phớt làm kín, xe sẽ xuất hiện hiện tượng lực lái hai bên không đều (đánh lái sang trái nhẹ nhưng sang phải nặng hoặc ngược lại), xuất hiện tiếng rít thủy lực bất thường tại bơm cánh gạt và nhiệt độ dầu trợ lực tăng cao trên $90^\circ\text{C}$.

Kết luận

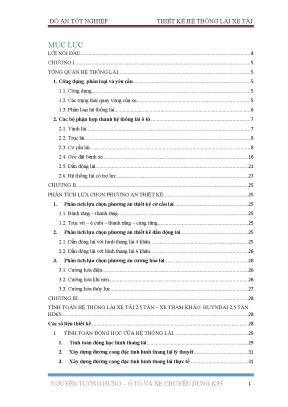

Bản đồ án tốt nghiệp "Thiết kế hệ thống lái xe tải 2,5 tấn" (tham chiếu dòng xe Hyundai 2,5T HD65) đã giải quyết toàn diện bài toán kỹ thuật từ lý thuyết động học đến tính toán kết cấu chi tiết. Bằng việc lựa chọn cơ cấu lái liên hợp Trục vít – Êcu bi – Thanh răng – Cung răng kết hợp Trợ lực thủy lực van xoay, hệ thống vừa đáp ứng khả năng chịu tải va đập cao, vừa giảm lực đánh lái trên vành vô lăng từ $355\text{ N}$ xuống mức tiêu chuẩn công thái học $28,5\text{ N}$ (giảm $91,97%$). Mọi chỉ tiêu về góc quay động học ($\Delta\beta \le 1,15^\circ$), góc xoắn trục lái, ứng suất tiếp xúc Hertz và độ bền chân răng đều thỏa mãn các tiêu chuẩn kỹ thuật nghiêm ngặt, khẳng định tính khả thi cao để ứng dụng vào sản xuất thực tiễn trong ngành công nghiệp ô tô Việt Nam.
