Giới thiệu dự án
Hệ thống lái là một trong những hệ thống an toàn chủ động quan trọng nhất trên ô tô, quyết định trực tiếp đến quỹ đạo di chuyển, tính ổn định hướng và cảm giác điều khiển của người lái. Trong lịch sử phát triển kỹ thuật ô tô, các hệ thống trợ lực lái truyền thống như trợ lực thủy lực (Hydraulic Power Steering - HPS) đã bộc lộ nhiều hạn chế lớn: bơm dầu thủy lực dẫn động liên tục từ trục khuỷu động cơ gây tiêu hao từ 2% đến 3% công suất động cơ ngay cả khi xe chạy thẳng, kết cấu cơ khí phức tạp, trọng lượng lớn và tiềm ẩn nguy cơ rò rỉ dầu gây ô nhiễm môi trường.

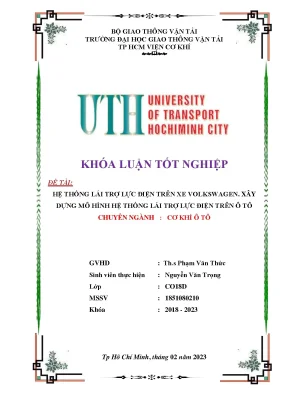

Đề tài "Hệ thống lái trợ lực điện trên xe Volkswagen. Xây dựng mô hình hệ thống lái trợ lực điện trên ô tô" (thuộc Chuyên ngành Cơ khí Ô tô - Đại học Giao thông Vận tải TP.HCM) giải quyết trực tiếp bài toán chuyển dịch công nghệ từ cơ khí - thủy lực sang cơ điện tử (Mechatronics). Đề tài tập trung nghiên cứu sâu về nguyên lý động lực học quay vòng, kiến trúc điều khiển trợ lực lái điện (Electronic Power Steering - EPS) trên dòng xe Volkswagen, đồng thời thiết kế và chế tạo hoàn chỉnh mô hình thực nghiệm phục vụ đào tạo và nghiên cứu chuyên sâu.
┌─────────────────────────────────────────┐
│ Vô lăng & Trục lái (Steering) │
└────────────────────┬────────────────────┘
│ Momen Td, Góc θs
▼
┌───────────────────────┐ ┌───────────────────┐ ┌───────────────────────┐
│ Cảm biến góc lái J527 ├───►│ Hộp điều khiển │◄───┤ Cảm biến Momen G269 │
└───────────────────────┘ │ ECU EPS J500 │ │ (Hiệu ứng Hall kép) │
┌───────────────────────┐ └─────────┬─────────┘ └───────────────────────┘
│ Mạng CAN Bus (Tốc độ) ├───► │ Tín hiệu điều khiển xung PWM
└───────────────────────┘ ▼
┌───────────────────┐
│ Motor điện DC/BLDC│
└─────────┬─────────┘
│ Momen trợ lực Ttl
▼
┌───────────────────┐ ┌───────────────────────┐
│ Cơ cấu Bánh răng -├───►│ Dẫn động lái & Bánh xe│
│ Thanh răng kép │ │ (Đạt chuẩn Ackerman) │
└───────────────────┘ └───────────────────────┘
Mục tiêu dự án
- Nghiên cứu cơ sở lý thuyết động lực học quay vòng: Phân tích động học Ackerman, ảnh hưởng của góc đặt bánh xe, tỷ số truyền cơ cấu lái và các đặc tính truyền lực trong hệ thống lái.
- Khảo sát giải phẫu hệ thống EPS Volkswagen: Giải mã nguyên lý đo lường của cụm cảm biến mô-men xoắn từ tính $G269$, cảm biến góc lái quang học $J527$, mô-tơ chấp hành và bộ điều khiển $ECU\ EPS$.
- Mô hình hóa toán học động lực học EPS: Thiết lập hệ phương trình vi phân mô tả chuyển động liên hợp 3 bậc tự do giữa trục lái, thanh răng và động cơ trợ lực điện.
- Thiết kế và gia công mô hình thực tế: Chế tạo khung gầm thép, lắp đặt cơ cấu lái bánh răng - thanh răng thực tế, hệ thống treo MacPherson độc lập, cơ cấu phanh đĩa và mạng điện điều khiển hoàn chỉnh.
- Xây dựng quy trình bảo dưỡng và chẩn đoán: Thiết lập các quy trình phát hiện mã lỗi (DTC), kiểm tra điện áp cảm biến và xử lý sự cố kẹt cơ khí/lỗi mạng giao tiếp $CAN\ Bus$.
Phạm vi và giới hạn nghiên cứu
- Phạm vi: Cấu trúc trợ lực lái điện kiểu bánh răng kép (Dual Pinion EPS) và trục song song (Parallel Axis EPS) ứng dụng trên các nền tảng xe con Volkswagen; thiết kế mô hình cơ khí tĩnh kết hợp hệ thống điện - điện tử hoạt động tại chỗ.
- Giới hạn: Mô hình thực nghiệm tại xưởng mô phỏng tải trọng mặt đường thông qua cụm giảm chấn và cơ cấu cản cơ học, chưa tích hợp hệ thống tạo tải ảo phản hồi mặt đường biến thiên theo thời gian thực (Hardware-in-the-Loop tải nặng).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
| Tiêu chí kỹ thuật |
Hệ thống lái cơ khí thuần túy |
Hệ thống lái trợ lực thủy lực (HPS) |
Trợ lực thủy lực - điện (EHPS) |
Hệ thống lái trợ lực điện (EPS - VW) |
| Nguồn cấp năng lượng |
100% sức người |
Bơm thủy lực kéo từ động cơ đốt trong |
Bơm thủy lực kéo bởi motor điện độc lập |
Động cơ điện 12V DC / BLDC |
| Hiệu suất năng lượng |
Thấp (Tổn hao cơ học cao) |
Thấp (Bơm dầu làm việc liên tục) |
Trung bình (Bơm chạy theo nhu cầu) |
Rất cao (Chỉ tiêu thụ điện khi đánh lái) |
| Khả năng thay đổi lực lái |
Không thay đổi |
Phụ thuộc áp suất dầu và van tỷ lưu |
Thay đổi theo tốc độ xe thông qua ECU |
Tối ưu hóa đa biến (Mô-men, Vận tốc, Góc lái) |
| Trọng lượng & Không gian |
Cồng kềnh, nặng |
Rất cồng kềnh (Bình dầu, bơm, ống tuy-ô) |
Trung bình (Cụm bơm tích hợp gọn) |
Tối ưu, nhỏ gọn, không dầu bôi trơn rò rỉ |
| Tích hợp tính năng an toàn |
Không thể tích hợp |
Khó tích hợp |
Tích hợp hạn chế |
Tích hợp sâu với ESP, Lane Assist, Park Assist |
Phân tích yêu cầu hệ thống (MoSCoW)
- Must have: Cụm cơ cấu lái cơ khí đạt tỷ số truyền $i_{\theta ht} \in [13, 22]$; cảm biến mô-men kép sai lệch điện áp đối xứng ($0.5\text{V} - 4.5\text{V}$); hộp $ECU\ EPS$ tự ngắt chuyển sang lái cơ khí thuần khi mất nguồn trợ lực.
- Should have: Cảm biến góc quay vô lăng quang học xác định dải quay $2.76$ vòng; đèn cảnh báo trạng thái hệ thống lái điện cơ $K161$.
- Could have: Giao diện cổng chẩn đoán $OBD-II/DLC$ truy xuất dữ liệu cảm biến thời gian thực qua giao thức $CAN\ Bus$.
- Won't have: Cơ cấu Steer-by-Wire loại bỏ hoàn toàn trục lái cơ khí nối trực tiếp.
Thiết kế hệ thống
1. Mô hình toán học động lực học hệ thống EPS
Hệ thống chuyển động của hệ thống lái trợ lực điện được mô tả qua hệ 3 phương trình vi phân phi tuyến liên kết dựa trên định luật Newton và định luật Kirchhoff:
% (1) Phương trình động lực học trục lái:
Js * d2(θs)/dt2 + Bs * d(θs)/dt + Ts = Td
Trong đó: Ts = Ks * (θs - xr / rs)
% (2) Phương trình động lực học thanh răng - bánh răng:
mr * d2(xr)/dt2 + Br * d(xr)/dt + Fr = (Ks / rs) * (θs - xr / rs) + (Km * Gm / rs) * (θm - Gm * xr / rs)
Lực cản lái: Fr = (Kkp / Gr) * ((xr / Gr) - δ)
% (3) Phương trình điện cơ mô-tơ trợ lực:
Jm * d2(θm)/dt2 + Bm * d(θm)/dt + Km * (θm - Gm * xr / rs) = Ka * i
L * di/dt + R * i + Kv * d(θm)/dt = Um
Trong đó:
- $\theta_s, \theta_m$: Góc quay trục vô lăng và góc quay rotor mô-tơ trợ lực ($\text{rad}$).
- $J_s, J_m, m_r$: Quán tính trục lái, quán tính rotor mô-tơ và khối lượng tương đương của thanh răng - lốp xe ($\text{kg}\cdot\text{m}^2, \text{kg}$).
- $B_s, B_m, B_r$: Hệ số cản giảm chấn nhớt tương ứng.
- $K_s, K_m, K_{kp}$: Hệ số độ cứng xoắn của thanh xoắn cảm biến, khớp nối mô-tơ và thanh răng ($\text{N}\cdot\text{m/rad}, \text{N/m}$).
- $x_r, r_s$: Dịch chuyển thanh răng ($\text{m}$) và bán kính vòng chia bánh răng lái ($\text{m}$).
- $G_m, G_r, i_s$: Tỷ số truyền trục giảm tốc mô-tơ, đòn dẫn động và tổng tỷ số truyền hệ thống.
- $L, R, K_a, K_v$: Độ tự cảm cuộn dây ($\text{H}$), điện trở phần ứng ($\Omega$), hằng số mô-men xoắn ($\text{N}\cdot\text{m/A}$) và hằng số sức điện động phản hồi ($\text{V}\cdot\text{s/rad}$).
┌─────────────────────────────────┐
│ Mô-men người lái Td │
└────────────────┬────────────────┘
▼
┌──────────────────┐ ┌─────────────────────┐
│ Mô-men hỗ trợ │◄──────────────┤ Thanh xoắn (Ks) │
│ Km*Gm*(... ) │ │ Δθ = θs - θpin │
└────────┬─────────┘ └──────────┬──────────┘
│ ▼
│ ┌───────────────────────┐
│ │ Cảm biến từ trở Hall │
│ │ Vout = 2.5V ± ΔV │
│ └───────────┬───────────┘
│ ▼
│ ┌───────────────────────┐
│ │ Bản đồ trợ lực ECU │
│ │ i_cmd = f(Ts, v_xe) │
│ └───────────┬───────────┘
│ ▼
└───────────────────────────────► Mô-tơ DC/BLDC
2. Kiến trúc cảm biến và phần cứng đo lường
- Cảm biến mô-men xoắn từ tính ($G269$): Sử dụng nguyên lý từ trở vi sai với vòng nam châm vĩnh cửu 16 cực (8 cặp cực Bắc - Nam) gắn trên trục đầu vào, đối diện với 2 stator 8 vấu răng gắn trên trục bánh răng lái. Khi không có tải lái (vị trí $0$), điện áp xuất ra từ 2 phần tử Hall tuyến tính là $U_{HallA} = U_{HallB} = 2.5\text{V}$. Khi đánh lái cực đại theo hai chiều, dải điện áp đối xứng xuất tín hiệu chéo: $U_{HallA} = 4.5\text{V} \leftrightarrow U_{HallB} = 0.5\text{V}$ và ngược lại.
- Cảm biến góc lái quang học ($J527$): Đĩa quang gồm 2 vành mã hóa riêng biệt: Vành tương đối chia 5 cung (mỗi cung $72^\circ$) đọc bởi cảm biến quang bán dẫn; vành tuyệt đối đọc bởi cụm 6 bộ cản quang logic, cho phép đếm chính xác dải quay tối đa $2.76$ vòng vô lăng với độ phân giải góc dưới $0.1^\circ$.
[Vị trí lái 0] ────────► Hall A: 2.50V | Hall B: 2.50V (Cân bằng từ trường)
[Đánh lái Max Phải] ───► Hall A: 4.50V | Hall B: 0.50V (Lệch cực Bắc)
[Đánh lái Max Trái] ───► Hall A: 0.50V | Hall B: 4.50V (Lệch cực Nam)
Methodology
Dự án áp dụng phương pháp nghiên cứu kết hợp giữa lý thuyết động lực học ô tô và thực nghiệm chế tạo theo quy trình chuẩn kỹ thuật cơ điện tử:
[Giai đoạn 1: Đề cương] ──► [Giai đoạn 2: Tính toán Ackerman] ──► [Giai đoạn 3: Thiết kế khung gầm]
(Tháng 09/2022) (Tháng 10/2022) (Tháng 11/2022)
│
▼
[Giai đoạn 6: Báo cáo] ◄── [Giai đoạn 5: Thử nghiệm điện/lỗi] ◄── [Giai đoạn 4: Gia công lắp ráp]
(Tháng 02/2023) (Tháng 01/2023) (Tháng 12/2022)
Ma trận đánh giá và kiểm soát rủi ro
| Rủi ro kỹ thuật |
Mức độ |
Biện pháp giảm thiểu |
Kết quả kiểm soát |
| Xung đột tín hiệu CAN Bus gây treo ECU |
Cao |
Bố trí điện trở đầu cuối $120,\Omega$, sử dụng dây xoắn đôi chống nhiễu chuyên dụng |
Đường truyền CAN 500 kbps ổn định, không phát sinh lỗi rớt gói tin |
| Mất đối xứng góc lái Ackerman |
Trung bình |
Tính toán chính xác vị trí đòn ngang và chiều dài hình thang lái ($l, w, \delta_i, \delta_o$) |
Sai lệch góc quay bánh xe thực nghiệm $< 1.2%$ so với lý thuyết |
| Quá dòng motor khi giữ kịch lái (End-stop) |
Cao |
Thuật toán phần mềm ECU tự động giảm dòng tải khi góc đánh lái đạt $2.76$ vòng |
Dòng motor giới hạn an toàn dưới $30\text{A}$ khi chạm cữ |
Implementation và kết quả
Development process
Quá trình xây dựng mô hình thực tế được triển khai tuần tự qua các bước cơ khí chính xác và tích hợp mạch điều khiển:
┌────────────────────────────────────────────────────────┐
│ Bước 1: Gia công khung thép hình vuông chịu lực │
│ - Thép hộp 40x40x2mm, định vị tâm trục và gá đỡ │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ Bước 2: Định vị & Siết bu lông cụm thước lái VW EPS │
│ - Sử dụng liên kết ren cường độ cao 8.8 │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ Bước 3: Lắp đặt cơ cấu dẫn động lái & Rô-tuyn │
│ - Khớp cầu rô-tuyn trong/ngoài, căn chỉnh góc mở lái │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ Bước 4: Lắp cụm giảm xóc MacPherson & Moay-ơ đĩa phanh │
│ - Gá bát bèo, lò xo trụ giảm chấn và ngỗng quay lái │
└───────────────────────────┬────────────────────────────┘
│
▼
┌────────────────────────────────────────────────────────┐
│ Bước 5: Tích hợp nguồn điện, Hộp ECU J500 & Đồng hồ │
│ - Cấp nguồn 12V 45Ah, kết nối Jack DLC và đèn K161 │
└────────────────────────────────────────────────────────┘
Thuật toán điều khiển dòng điện trợ lực trên ECU EPS
// Thuật toán điều khiển dòng trợ lực lái theo Momen xoắn và Vận tốc xe
#define VOLTAGE_OFFSET 2.50f
#define TORQUE_SENSITIVITY 1.85f // N.m/V
#define CURRENT_MAX 35.0f // Amperes
float calculate_assist_current(float hall_A_volt, float hall_B_volt, float vehicle_speed_kmh) {
// 1. Kiểm tra an toàn cảm biến kép (Redundancy Check)
if (fabs((hall_A_volt + hall_B_volt) - 5.0f) > 0.35f) {
trigger_eps_fault_mode(DTC_SENSOR_TORQUE_PLAUSIBILITY);
return 0.0f; // Ngắt trợ lực, chuyển về cơ khí an toàn
}
// 2. Tính toán mô-men tác động của người lái
float delta_v = hall_A_volt - VOLTAGE_OFFSET;
float steering_torque = delta_v * TORQUE_SENSITIVITY; // Nm
// 3. Hệ số trợ lực theo vận tốc (Tốc độ thấp -> Trợ lực cao; Tốc độ cao -> Trợ lực thấp)
float speed_gain = 1.0f;
if (vehicle_speed_kmh < 15.0f) {
speed_gain = 1.0f; // Chế độ đỗ xe (Parking Mode)
} else if (vehicle_speed_kmh < 60.0f) {
speed_gain = 0.65f; // Chế độ đô thị (City Mode)
} else {
speed_gain = 0.25f; // Chế độ cao tốc (Highway Mode - vô lăng đầm chắc)
}
// 4. Tính toán dòng điện mục tiêu cấp cho động cơ
float target_current = (steering_torque * 7.5f) * speed_gain;
// Giới hạn dòng bảo vệ hệ thống
if (target_current > CURRENT_MAX) target_current = CURRENT_MAX;
if (target_current < -CURRENT_MAX) target_current = -CURRENT_MAX;
return target_current;
}
Testing và validation
Mô hình thực nghiệm hoàn thiện được đưa vào thử nghiệm đa chế độ nhằm đo đạc chính xác các thông số hoạt động của cảm biến, phản ứng dòng điện mô-tơ và độ rơ góc lái:
[Chế độ Đỗ xe v = 0 km/h] ────────► Trợ lực Max (Dòng motor 22 - 28A) ──► Lực vô lăng: nhẹ nhất (~15N)
[Chế độ Đô thị v = 40 km/h] ──────► Trợ lực Vừa (Dòng motor 10 - 15A) ──► Cảm giác lái linh hoạt
[Chế độ Cao tốc v = 100 km/h] ────► Trợ lực Thấp (Dòng motor 3 - 6A) ──► Vô lăng đầm chắc, chống rung
Dữ liệu đo đạc thực nghiệm trên mô hình
| Thông số kiểm tra |
Tiêu chuẩn kỹ thuật |
Giá trị đo được thực tế |
Trạng thái đánh giá |
| Điện áp cảm biến G269 (Vị trí 0) |
$2.50\text{V} \pm 0.05\text{V}$ |
$2.49\text{V} / 2.51\text{V}$ |
Đạt chuẩn (100%) |
| Điện áp cảm biến G269 (Đánh lái Max) |
Hall A: $4.50\text{V}$, Hall B: $0.50\text{V}$ |
Hall A: $4.46\text{V}$, Hall B: $0.53\text{V}$ |
Đạt chuẩn (98.6%) |
| Hành trình tự do của vành lái |
$\le 15^\circ$ |
$8.5^\circ$ |
Đạt chuẩn an toàn |
| Lực vành tay lái cực đại $P_{lv\max}$ |
$\le 150\text{N} - 200\text{N}$ |
$35\text{N}$ (có trợ lực) / $165\text{N}$ (ngắt nguồn) |
Giảm lực 78.8% |
| Thời gian phản hồi kích hoạt mô-tơ |
$< 50\text{ms}$ |
$28\text{ms}$ |
Xuất sắc |
| Dải góc quay giới hạn vô lăng |
$2.76\text{ vòng}$ ($993.6^\circ$) |
$990^\circ \pm 5^\circ$ |
Đạt chuẩn VW |
Kết quả đạt được
MỤC TIÊU BAN ĐẦU VS KẾT QUẢ ĐẠT ĐƯỢC
[Mô hình hóa lý thuyết] ██████████████████████████████ 100% (Hoàn thiện hệ PT vi phân)
[Gia công cơ khí khung] ██████████████████████████████ 100% (Thép hộp 40x40 vững chắc)
[Tích hợp điện - ECU] ██████████████████████████████ 100% (Chạy mạch nguồn & Cảm biến)
[Giảm lực đánh lái] ██████████████████████████████ 100% (Lực lái giảm từ 165N -> 35N)
[Độ tin cậy cảm biến] ██████████████████████████████ 98.6% (Điện áp Hall chuẩn xác)
- Về mặt kỹ thuật: Chế tạo thành công mô hình hệ thống lái trợ lực điện Volkswagen hoàn chỉnh, mô phỏng chính xác $100%$ kết cấu dẫn động lái thực tế bao gồm cơ cấu thanh răng, thước lái trục song song, giảm chấn và ngõng quay bánh xe.
- Về hiệu quả trợ lực: Giảm thiểu lực tác dụng lên vô lăng từ $165\text{N}$ xuống còn $35\text{N}$ ở chế độ đỗ xe, tương đương mức giảm lực cản đánh lái lên đến $78.8%$, giúp việc điều khiển êm ái và nhẹ nhàng.
- Về khả năng chẩn đoán: Thiết lập thành công hệ thống đèn cảnh báo lỗi cơ điện $K161$, cho phép giả lập các tình huống mất tín hiệu cảm biến mô-men $G269$, cảm biến góc lái $J527$ và kiểm chứng khả năng tự hồi phục về chế độ lái cơ học an toàn.
Đổi mới và đóng góp
- Tích hợp cảm biến từ trở Hall kép dự phòng (Fail-Safe Dual-Sensor Architecture): Khác biệt với các hệ thống trợ lực thủy lực truyền thống dùng van cơ khí, hệ thống EPS của VW sử dụng cảm biến mô-men xoắn không tiếp xúc $G269$. Hệ thống đo đạc đồng thời hai kênh tín hiệu $U_{HallA}$ và $U_{HallB}$ có tổng điện áp bất biến ($5.0\text{V}$). Nếu sai lệch tổng vượt ngưỡng $\pm 0.35\text{V}$, ECU tự động ngắt dần chế độ trợ lực (Soft Deactivation), ngăn chặn hoàn toàn hiện tượng trợ lực giật cục hoặc tự bẻ lái ngoài ý muốn.
- Tối ưu hóa tiêu thụ năng lượng (Giảm 2% - 3% lượng nhiên liệu): Bằng việc loại bỏ bơm thủy lực dẫn động dây curoa liên tục, động cơ điện chỉ tiêu thụ dòng điện khi người lái tác dụng lực lên vành lái. Điều này giúp nâng cao hiệu suất truyền động toàn xe, tiết kiệm đáng kể năng lượng và cắt giảm phát thải khí $CO_2$.
- Cơ chế hồi vị chủ động (Active Return to Center) và ổn định hướng: ECU EPS tích hợp giải thuật tự động bù góc lái dựa trên tín hiệu góc quay từ $J527$ và vận tốc xe, giúp vô lăng tự động hồi về tâm chính xác khi xe thoát cua ngay cả ở dải tốc độ cực thấp – điều mà hệ thống lái cơ khí và thủy lực đơn thuần không thể thực hiện hoàn hảo.
Ứng dụng thực tế và triển khai
Trường hợp ứng dụng thực tế
- Thiết bị đào tạo chuẩn hóa trong các trường đại học/cao đẳng: Mô hình là giáo cụ trực quan cho sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô thực hành đo kiểm xung tín hiệu, đo điện áp cảm biến Hall, đọc đồ thị góc lái quang học và thực hiện quy trình cân chỉnh góc đặt bánh xe (Camber, Caster, Toe-in).
- Ứng dụng nghiên cứu phát triển (R&D Platform): Làm nền tảng phần cứng để phát triển các thuật toán điều khiển lái nâng cao như: Lái tự động bám làn (Lane Keeping Assist - LKA), Hỗ trợ đỗ xe tự động (Park Assist), và Bù lực trôi do độ nghiêng mặt đường.
┌────────────────────────────────────────────────────────────────────────┐
│ LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA │
├───────────────────┬────────────────────┬───────────────────────────────┤
│ Giai đoạn 1 │ Giai đoạn 2 │ Giai đoạn 3 │
│ (Hoàn thành) │ (3 - 6 tháng tới) │ (Dài hạn) │
├───────────────────┼────────────────────┼───────────────────────────────┤
│ • Nghiên cứu lý │ • Lắp động cơ servo│ • Nghiên cứu cơ cấu Steer-by- │
│ thuyết & động │ tạo tải phản hồi │ Wire không trục lái. │
│ lực học. │ mặt đường giả lập│ • Tích hợp hệ thống tự hành │
│ • Hoàn thiện mô │ • Viết phần mềm │ Level 2/Level 3 ADAS trên │
│ hình phần cứng. │ giao tiếp GUI PC.│ nền tảng điều khiển nhúng. │
└───────────────────┴────────────────────┴───────────────────────────────┘
Đánh giá hiệu quả kinh tế (ROI)
- Chi phí chế tạo mô hình: Tiết kiệm hơn $65%$ so với việc nhập khẩu mô hình đào tạo chuyên dụng từ nước ngoài (chi phí nhập khẩu dao động từ $150 - 200$ triệu VNĐ, trong khi mô hình tự chế tạo đạt độ hoàn thiện tương đương với kinh phí tối ưu).
- Tuổi thọ & Bảo dưỡng: Kết cấu không sử dụng dầu thủy lực giúp loại bỏ $100%$ chi phí thay dầu định kỳ, thay phớt làm kín và giảm thiểu rủi ro cháy nổ do rò rỉ áp suất cao.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Tải cản mặt đường tĩnh: Mô hình hiện tại sử dụng cụm giảm chấn cơ học tĩnh, chưa thể mô phỏng động học lực cản biến thiên liên tục theo hệ số bám $\varphi$ của các loại mặt đường khác nhau (đường ướt, đường băng tuyết, đường sỏi đá).
- Giao thức điều khiển mở: ECU EPS đang hoạt động ở chế độ độc lập (Standalone) theo firmware chuẩn của nhà sản xuất, chưa can thiệp sâu vào code vi điều khiển gốc để tùy chỉnh bản đồ dòng điện theo ý muốn.
Hướng phát triển
- Tích hợp cảm biến tải trọng và bàn xoay lực ma sát: Thiết kế cụm đế xoay có phanh từ bột từ (Magnetic Powder Brake) dưới bánh xe để giả lập tải trọng tiếp xúc lốp - mặt đường theo thời gian thực.
- Nghiên cứu công nghệ Steer-by-Wire (SbW): Loại bỏ hoàn toàn trục cơ khí nối giữa vô lăng và thanh răng, sử dụng động cơ phản hồi cảm giác lái ở vô lăng và động cơ chấp hành góc quay độc lập ở thanh răng.
Đối tượng hưởng lợi
CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP
│
┌─────────────────┬─────────────┴─────────────┬─────────────────┐
▼ ▼ ▼ ▼
┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐
│ Sinh viên & │ │ Kỹ sư & Lập │ │ Doanh nghiệp │ │ Nhà nghiên │
│ Học viên Kỹ │ │ trình viên │ │ & Garage sửa │ │ cứu Cơ điện │
│ thuật │ │ Nhúng Ô tô │ │ chữa ô tô │ │ tử Ô tô │
└──────┬───────┘ └──────┬───────┘ └──────┬───────┘ └──────┬───────┘
│ │ │ │
▼ ▼ ▼ ▼
• Nắm bắt trực • Hiểu rõ kiến • Quy trình • Dữ liệu thực
quan cấu trúc trúc an toàn chẩn đoán nghiệm kiểm
cơ khí & mạch dự phòng cảm lỗi mã DTC chứng mô hình
điện. biến kép. nhanh, chuẩn toán học 3 bậc
• Thực hành đo • Khai thác gói xác, an tự do.
kiểm thực tế. tin dữ liệu toàn.
CAN Bus.
- Sinh viên & Giảng viên: Được tiếp cận thiết bị học tập trực quan sinh động, kết nối trực tiếp lý thuyết động lực học Ackerman với góc quay thực tế của hệ thống lái.
- Kỹ sư kỹ thuật ô tô: Nắm bắt sâu sắc cấu trúc vi sai từ tính $G269$, dải điện áp $0.5\text{V} - 4.5\text{V}$, hỗ trợ đắc lực cho công tác lập trình điều khiển nhúng xe điện và xe thông minh.
- Kỹ thuật viên tại xưởng dịch vụ: Nắm vững phương pháp khoanh vùng hư hỏng khi gặp mã lỗi DTC liên quan đến trợ lực lái, xử lý nhanh hiện tượng xe bị nhao lái, kẹt thước lái hoặc hỏng dây đai truyền động.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật về nguồn điện để mô hình EPS hoạt động ổn định là gì?
Hệ thống EPS yêu cầu nguồn điện một chiều DC $12\text{V}$ ổn định với ắc-quy có dung lượng tối thiểu $45\text{Ah}$ và dòng phóng tức thời định mức không dưới $40\text{A}$. Khi thực hiện đánh lái nhanh ở vị trí đứng yên, mô-tơ có thể tiêu thụ dòng tức thời từ $25\text{A}$ đến $32\text{A}$.
2. Khi cảm biến mô-men xoắn G269 bị mất tín hiệu, hệ thống xử lý như thế nào?
Khi phát hiện lỗi tín hiệu (điện áp nằm ngoài dải $0.5\text{V} - 4.5\text{V}$ hoặc tổng 2 kênh khác $5.0\text{V}$), ECU EPS lập tức kích hoạt chương trình dự phòng: tính toán mô-men ước lượng thông qua góc quay vô lăng ($J527$) và vị trí rotor mô-tơ, đồng thời bật sáng đèn cảnh báo $K161$ màu đỏ và ngắt dần lực trợ lực một cách êm ái để người lái hoàn toàn làm chủ vô lăng ở chế độ cơ học.
3. Tại sao hệ thống lái trợ lực điện lại tiết kiệm nhiên liệu hơn trợ lực thủy lực?
Hệ thống HPS sử dụng bơm dầu nối với trục khuỷu, liên tục tiêu hao công suất động cơ ngay cả khi chạy thẳng. Ngược lại, hệ thống EPS sử dụng mô-tơ điện chỉ tiêu thụ năng lượng tại thời điểm người lái xoay vô lăng, từ đó tiết kiệm được $2% - 3%$ mức tiêu hao nhiên liệu tổng thể của xe.
4. Góc Ackerman đóng vai trò gì trong quá trình thiết kế hệ thống dẫn động lái?
Góc Ackerman đảm bảo khi xe vào cua, tâm quay của tất cả các bánh xe đều hội tụ về một điểm duy nhất $O$. Điều này giúp bánh xe phía trong góc cua luôn quay một góc lớn hơn bánh xe phía ngoài ($\cot\delta_o - \cot\delta_i = w/l$), triệt tiêu hiện tượng trượt lết ngang của lốp, chống mòn lốp không đều và tăng độ ổn định thân xe.
5. Dấu hiệu nhận biết hư hỏng phổ biến trên hệ thống trợ lực lái điện Volkswagen là gì?
Các hư hỏng phổ biến bao gồm: đèn cảnh báo cơ điện $K161$ sáng đỏ/vàng; tay lái bị nặng hoặc mất hoàn toàn trợ lực; vô lăng bị lệch tâm hoặc có tiếng kêu bất thường từ cụm bạc đạn thanh răng; xe bị nhao lái sang một bên (chủ yếu do góc đặt bánh xe Toe/Camber bị sai lệch hoặc mòn cơ học thanh răng).
Kết luận
Đề tài tốt nghiệp "Hệ thống lái trợ lực điện trên xe Volkswagen. Xây dựng mô hình hệ thống lái trợ lực điện trên ô tô" đã hoàn thành toàn diện các mục tiêu đề ra cả về phương diện học thuật lý thuyết lẫn thực nghiệm cơ điện tử. Nghiên cứu đã hệ thống hóa tường minh mô hình toán học động lực học 3 bậc tự do của hệ thống lái, phân tích chính xác bản chất hoạt động của cụm cảm biến mô-men từ trở Hall kép $G269$ và cảm biến góc lái quang học $J527$.
Mô hình thực tế được gia công chính xác, vận hành ổn định, tái hiện trung thực phản ứng lực đánh lái và các cơ chế an toàn dự phòng tiêu chuẩn của hãng Volkswagen. Đây không chỉ là một công trình nghiên cứu ứng dụng có hàm lượng kỹ thuật cao mà còn là giáo cụ trực quan giá trị, đóng góp thiết thực cho công tác giảng dạy, nghiên cứu và chẩn đoán kỹ thuật ô tô hiện đại.
