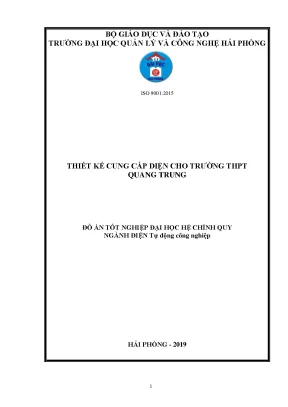

Khoá Luận Tốt Nghiệp: Thiết Kế Hệ Thống Cung Cấp Điện Cho Trường THPT Quang Trung

Khóa luận tốt nghiệp thiết kế cung cấp điện cho trường THPT Quang Trung, tập trung vào giải pháp tối ưu hệ thống điện, đảm bảo an toàn và hiệu quả.

• Tác giả: Lê Minh
• Người hướng dẫn: GS.TS Thân Ngọc Hoàn
• Trường học: Trường Đại Học Quản Lý Và Công Nghệ Hải Phòng
• Chuyên ngành: Điện Tự Động Công Nghiệp
• Đề tài: Thiết Kế Cung Cấp Điện Cho Trường THPT Quang Trung
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2019
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: XÁC ĐỊNH CÔNG XUẤT TÍNH TOÁN
• 1.1. GIỚI THIỆU CÁC PHƯƠNG PHÁP TÍNH PHỤ TẢI TÍNH TOÁN
• 1.2. Xác định phụ tải tính toán theo suất phụ tải trên một đơn vị diện tích sản xuất
• 1.3. Xác định phụ tải tính toán theo suất tiêu hao điện năng cho một đơn vị sản phẩm
• 1.4. Xác định phụ tải tính toán theo hệ số cực đại kmax và công suất trung bình ptb (còn gọi là phương pháp số thiết bị hiệu quả nhq)
• 1.5. Phương pháp tính toán chiếu sáng
• 1.5.1. Xác định công suất phụ tải tính toán của trường học
• 1.5.1.1. Chia nhóm các phụ tải trong trường học
• 1.5.1.2. Xác định công suất đặt của từng nhóm
• 2. CHƯƠNG 2: CHỌN PHƯƠNG ÁN CUNG CẤP ĐIỆN CHO TRƯỜNG HỌC
• 2.1. CÁC PHƯƠNG ÁN CUNG CẤP ĐIỆN
• 2.2. Lựa chọn phương án cấp điện cho trường học
• 3. CHƯƠNG 3: CHỌN THIẾT BỊ CHO MẠNG ĐIỆN
• 3.1. CHỌN DÂY DẪN
• 3.1.1. Phương pháp lực chọn tiết diện dây dẫn
• 3.1.2. Lựa chọn tiết diện dây dẫn
• 3.1.3. Tổng trở mạng điện
• 3.2. Tính toán ngắn mạch
• 3.3. Lựa chọn CB
• 4. CHƯƠNG 4: CHỐNG SÉT
• 4.1. TÍNH TOÁN CHIỀU CAO CỘT THU SÉT
• 4.2. CHỌN CÁP DẪN SÉT
• 4.3. HỆ THỐNG TIẾP ĐẤT CHỐNG SÉT
• 4.3.1. Tóm tắt lý thuyết về nối đất chống sét
• 4.3.2. Tính toán nối đất
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Thiết kế cung cấp điện

Thiết kế cung cấp điện là một phần quan trọng trong việc đảm bảo hoạt động hiệu quả của các công trình, đặc biệt là trường học. Trong khóa luận tốt nghiệp này, việc thiết kế hệ thống điện cho Trường THPT Quang Trung được thực hiện dựa trên các tiêu chuẩn kỹ thuật và yêu cầu thực tế. Hệ thống điện được thiết kế nhằm đáp ứng nhu cầu sử dụng điện cho các phòng học, phòng chức năng, và khu vực ngoài trời. Các phương pháp tính toán phụ tải điện được áp dụng để đảm bảo tính chính xác và hiệu quả.

1.1. Phương pháp tính phụ tải điện

Các phương pháp tính phụ tải điện bao gồm: tính theo công suất đặt và hệ số nhu cầu, suất phụ tải trên đơn vị diện tích, và suất tiêu hao điện năng. Mỗi phương pháp có ưu nhược điểm riêng, tùy thuộc vào yêu cầu cụ thể của công trình. Ví dụ, phương pháp tính theo công suất đặt đơn giản nhưng kém chính xác, trong khi phương pháp dùng hệ số cực đại và công suất trung bình cho kết quả chính xác hơn.

1.2. Tính toán chiếu sáng

Việc tính toán chiếu sáng được thực hiện dựa trên các phương pháp như hệ số sử dụng, công suất riêng, và điểm. Các bước tính toán bao gồm lựa chọn độ rọi, nguồn sáng, và phân bố đèn. Ví dụ, đối với phòng học, độ rọi yêu cầu là 300 lux, và sử dụng bóng đèn huỳnh quang để đảm bảo hiệu quả chiếu sáng.

II. Hệ thống điện cho trường học

Hệ thống điện cho Trường THPT Quang Trung được thiết kế để đáp ứng nhu cầu sử dụng điện của các khu vực khác nhau trong trường. Các phụ tải chính bao gồm chiếu sáng, quạt, máy lạnh, và các thiết bị điện khác. Việc chia nhóm phụ tải giúp quản lý và phân phối điện hiệu quả hơn.

2.1. Chia nhóm phụ tải

Các phụ tải trong trường được chia thành 5 nhóm dựa trên vị trí và chức năng. Ví dụ, Nhóm I bao gồm các phòng học và phòng chức năng ở tầng 1, tầng 2, và tầng 3. Việc chia nhóm giúp dễ dàng tính toán và quản lý phụ tải điện.

2.2. Xác định công suất đặt

Công suất đặt của từng nhóm được xác định dựa trên diện tích và nhu cầu sử dụng điện. Ví dụ, mỗi phòng học được trang bị 11 bộ đèn huỳnh quang, mỗi bộ có công suất 36W, và 2 quạt trần với công suất 61W. Tổng công suất của 4 phòng học là 3956W.

III. Quản lý năng lượng và an toàn điện

Quản lý năng lượng và an toàn điện là hai yếu tố quan trọng trong thiết kế hệ thống điện. Việc sử dụng các thiết bị tiết kiệm năng lượng và hệ thống bảo vệ giúp giảm thiểu rủi ro và tối ưu hóa hiệu suất sử dụng điện.

3.1. Quản lý năng lượng

Các biện pháp quản lý năng lượng bao gồm sử dụng thiết bị tiết kiệm điện, tối ưu hóa hệ thống chiếu sáng, và giám sát tiêu thụ điện. Ví dụ, việc sử dụng bóng đèn huỳnh quang và quạt trần có công suất thấp giúp giảm lượng điện tiêu thụ.

3.2. An toàn điện

Hệ thống điện được thiết kế với các biện pháp bảo vệ như cầu chì, CB, và hệ thống tiếp đất. Việc tính toán ngắn mạch và lựa chọn thiết bị bảo vệ phù hợp giúp đảm bảo an toàn cho người sử dụng và thiết bị.
