Đồ án TN Xây dựng DDCN - Khách sạn Hoàng Gia Hải Phòng - Nguyễn Tuấn Anh

Đồ án tốt nghiệp xây dựng dân dụng và công nghiệp khách sạn Hoàng Gia Hải Phòng. Tài liệu nghiên cứu quy trình thiết kế và thi công công trình thực tế.

• Tác giả: Nguyễn Tuấn Anh
• Người hướng dẫn: ThS. Ngô Đức Dũng
• Trường học: Trường Đại học Quản lý và Công nghệ Hải Phòng
• Chuyên ngành: Xây dựng dân dụng và công nghiệp
• Đề tài: Khách sạn Hoàng Gia Hải Phòng
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2020
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về đồ án tốt nghiệp Khách sạn Hoàng Gia Hải Phòng

Đồ án tốt nghiệp Khách sạn Hoàng Gia Hải Phòng là công trình nghiên cứu thuộc chuyên ngành Xây dựng dân dụng và công nghiệp. Đề tài được thực hiện bởi sinh viên Nguyễn Tuấn Anh dưới sự hướng dẫn của ThS Ngô Đức Dũng và Trần Trọng Bính tại Trường Đại học Quản lý và Công nghệ Hải Phòng năm 2020. Công trình bao gồm hai phần chính là kết cấu và thi công. Phần kết cấu tập trung vào tính toán khung chịu lực, sàn bê tông cốt thép toàn khối. Phần thi công đề cập đến quy trình tổ chức xây dựng. Khách sạn Hoàng Gia là công trình nhà cao tầng có mặt bằng phức tạp. Việc thiết kế đòi hỏi tính toán chính xác các loại tải trọng. Công trình áp dụng tiêu chuẩn ISO 9001:2015 trong quản lý chất lượng. Đồ án thể hiện khả năng vận dụng kiến thức chuyên môn vào thực tiễn. Đây là minh chứng cho năng lực của sinh viên ngành xây dựng khi ra trường.

1.1. Mục tiêu và phạm vi nghiên cứu đồ án

Đồ án nhằm thiết kế toàn bộ phần kết cấu của Khách sạn Hoàng Gia Hải Phòng. Phạm vi bao gồm tính toán khung chịu lực theo phương đứng và phương ngang. Công trình sử dụng sơ đồ không gian để xác định nội lực chính xác. Sinh viên phải giải quyết bài toán phân tích tải trọng động đất theo tiêu chuẩn Việt Nam. Mục tiêu là đảm bảo an toàn chịu lực và công năng sử dụng. Đồ án cũng yêu cầu tính toán móng và các chi tiết cấu tạo. Kết quả đầu ra bao gồm bản vẽ thiết kế và hồ sơ thuyết minh.

1.2. Thông số kỹ thuật cơ bản của công trình

II. Phân tích kỹ thuật thiết kế kết cấu khách sạn

Phần phân tích kỹ thuật tập trung vào tính toán nội lực cho kết cấu Khách sạn Hoàng Gia. Sàn được tính theo sơ đồ dẻo với bốn mặt liên tục ngàm. Công thức xác định mômen sử dụng hệ số từ bảng tra cứu. Tỷ số kích thước hai cạnh bản là 1, nhỏ hơn 2 nên bản làm việc hai phương. Tải trọng tính toán bao gồm tĩnh tải 443 kg/m2 và hoạt tải 240 kg/m2. Tổng tải trọng thiết kế đạt 683 kg/m2 tương đương 6,83 kN/m2. Việc chất hoạt tải đứng trên toàn sàn được áp dụng cho nhà cao tầng. Hoạt tải đứng chỉ chiếm khoảng 30% so với trọng lượng bản thân công trình. Điều này giảm ảnh hưởng đến sự làm việc của kết cấu. Các khung chịu lực được phân tích bằng phương pháp di chuyển. Kết quả nội lực là cơ sở cho thiết kế cốt thép.

2.1. Tính toán nội lực bản sàn bê tông cốt thép

Bản sàn phòng nghỉ có nhịp tính toán 5,8m ở cả hai phương. Sơ đồ liên kết coi là ngàm tại bốn mặt tiếp giáp với ô bản khác. Các mômen uốn được xác định qua công thức M1 = ql012(3l02-l01)/D. Hệ số D phụ thuộc vào tỉ số cạnh và điều kiện liên kết. Tra bảng theo tài liệu của GS. Nguyễn Đình Cống, các hệ số θ, A1, B1 được xác định. Mômen M2 bằng M1 do tỉ số hai cạnh bằng 1. Nội lực cắt và phản lực mối cũng được tính toán đầy đủ.

2.2. Phân tích tải trọng tác dụng lên khung chịu lực

Hoạt tải HT1 được phân bố theo sơ đồ tam giác và hình thang lên khung. Diện truyền tải S1 và S3 có giá trị 7,5 m2 mỗi vị trí. Tải trọng tập trung Pc từ sàn hình thang đạt 1800 kg. Tải PF từ bốn sàn hình thang là 7500 kg. Tải PD và PE được tính theo diện truyền tải tương ứng. Phương pháp chất tải toàn sàn áp dụng do mặt bằng phức tạp. Việc tìm trường hợp nguy hiểm của nội lực gặp nhiều khó khăn. Do đó sơ đồ không gian được ưu tiên sử dụng trong tính toán.

III. Giải pháp tính toán và phương pháp thi công công trình

Giải pháp thiết kế Khách sạn Hoàng Gia áp dụng phương pháp tính toán hiện đại. Kết cấu khung bê tông cốt thép toàn khối đảm bảo độ cứng và ổn định. Sàn sử dụng hệ sườn với bản dày 12cm phù hợp nhịp 5,8m. Cốt thép được bố trí theo tiết diện nguy hiểm của mômen uốn lớn nhất. Biện pháp thi công bao gồm cốp pha thép định hình và bê tông thương phẩm. Công tác chống thấm được xử lý bằng vữa xi măng mác 20 và lưới thép B40. Lớp bê tông xỉ dày 200mm giúp cách nhiệt và giảm tải trọng. Vữa trát trần mác 15 hoàn thiện bề mặt bên trong. Giải pháp thi công đảm bảo tiến độ và chất lượng công trình. Quản lý chất lượng theo ISO 9001:2015 được áp dụng nghiêm ngặt.

3.1. Phương pháp thiết kế cốt thép kết cấu

Cốt thép sàn được tính theo tiết diện chữ T hoặc chữ nhật tùy vị trí. Lớp bảo vệ cốt thép đảm bảo theo tiêu chuẩn TCVN 5574:2012. Thép chính sử dụng CB400 đường kính từ 10-25mm. Thép đai và thép phân bố sử dụng CT3 hoặc CB300. Khoảng cách cốt thép tối đa không vượt quá 200mm cho bản. Cấu tạo mối nối cốt thép phải đảm bảo chiều dài bám neo. Thiết kế kiểm tra điều kiện nứt và võng theo yêu cầu sử dụng.

3.2. Biện pháp thi công và tổ chức công trường

Thi công phần thân sử dụng cốp pha thép tái sử dụng nhiều lần. Bê tông được đúc tại chỗ với cường độ thiết kế 200-300 kg/cm2. Công tác đổ bê tông thực hiện liên tục theo từng nhịp khung. Thời gian chờ ninh kết tối thiểu 28 ngày trước khi tháo dỡ cốp pha. Tổ chức công trường phân khu rõ ràng giữa khu thi công và kho vật tư. An toàn lao động được đặt lên hàng đầu với hệ thống giáo chống đầy đủ. Tiến độ thi công được lập chi tiết theo từng giai đoạn.

IV. Kết luận và ứng dụng thực tiễn của đồ án

Đồ án tốt nghiệp Khách sạn Hoàng Gia Hải Phòng đạt được các mục tiêu đề ra. Phần kết cấu được tính toán đầy đủ theo tiêu chuẩn hiện hành. Kết quả kiểm tra an toàn chịu lực đáp ứng yêu cầu kỹ thuật. Bản vẽ thiết kế thể hiện rõ ràng chi tiết cấu tạo. Đồ án là tài liệu tham khảo hữu ích cho các công trình tương tự. Phương pháp tính toán áp dụng được cho nhiều loại nhà cao tầng khác. Kinh nghiệm thu được giúp sinh viên nắm vững quy trình thiết kế thực tế. Công trình góp phần phát triển hạ tầng du lịch tại Hải Phòng. Khách sạn Hoàng Gia phục vụ nhu cầu lưu trú và tổ chức sự kiện. Đồ án chứng minh tính khả thi của phương án kết cấu đã chọn. Đây là nền tảng vững chắc cho công tác thiết kế xây dựng sau này.

4.1. Đánh giá ưu nhược điểm của phương án kết cấu

Ưu điểm lớn nhất là kết cấu toàn khối đảm bảo độ liên tục và cứng vững. Khung bê tông cốt thép chịu được tải trọng nặng và tải trọng động đất. Sàn sườn tiết kiệm vật liệu so với bản đặc dày. Nhược điểm là thời gian thi công dài do phải chờ bê tông ninh kết. Yêu cầu kỹ thuật cao về công tác cốp pha và đổ bê tông. Chi phí nhân công lớn hơn so với kết cấu lắp ghép. Tuy nhiên độ bền và tuổi thọ công trình được đảm bảo lâu dài.

4.2. Khả năng ứng dụng và mở rộng trong thực tế

Phương pháp tính toán trong đồ án áp dụng được cho khách sạn 5-10 tầng. Kết cấu khung bê tông cốt thép phù hợp với điều kiện địa chất Hải Phòng. Tiêu chuẩn thiết kế có thể điều chỉnh cho các công trình cao hơn. Kinh nghiệm về xử lý tải trọng động đất rất hữu ích cho khu vực ven biển. Biện pháp chống thấm sàn vệ sinh áp dụng rộng rãi cho nhà ở và khách sạn. Đồ án là tài liệu đào tạo tốt cho sinh viên ngành xây dựng. Công trình Hoàng Gia trở thành mô hình mẫu cho các dự án tương lai.

Trích đoạn nội dung tài liệu

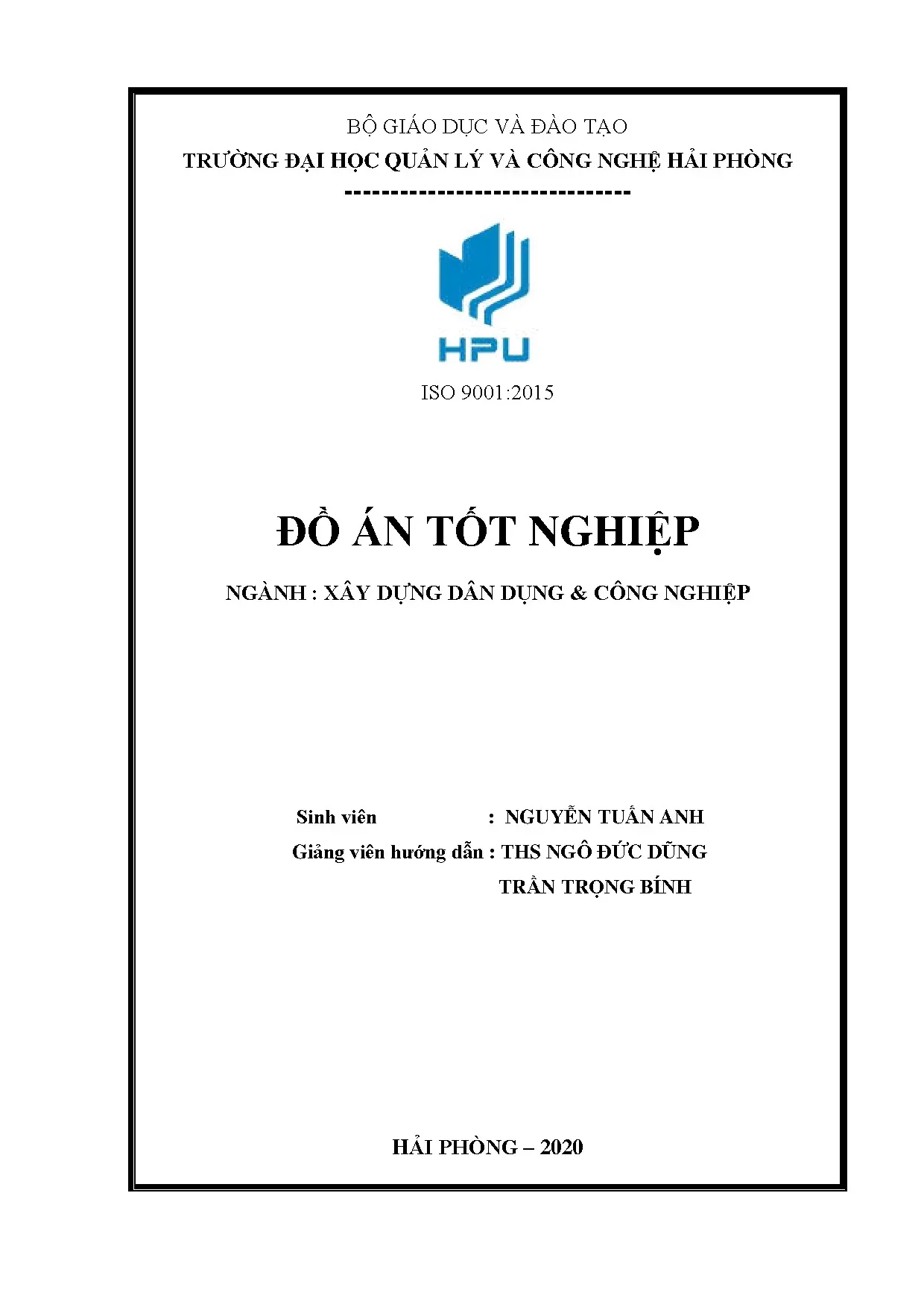

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG ------------------------------- ISO 9001:2015 ĐỒ ÁN TỐT NGHIỆP NGÀNH : XÂY DỰNG DÂN DỤNG & CÔNG NGHIỆP Sinh viên : NGUYỄN TUẤN ANH Giảng viên hướng dẫn : THS NGÔ ĐỨC DŨNG TRẦN TRỌNG BÍNH HẢI PHÒNG – 2020 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG ----------------------------------- KHÁCH SẠN HOÀNG GIA HẢI PHÒNG ĐỒ ÁN TỐT NGHIỆP ĐẠI HỌC HỆ CHÍNH QUY NGÀNH: XÂY DỰNG DÂN DỤNG & CÔNG NGHIỆP Sinh viên : NGUYỄN TUẤN ANH Giảng viên hướng dẫn : THS NGÔ ĐỨC DŨNG TRẦN TRỌNG BÍNH HẢI PHÒNG – 2020 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC QUẢN LÝ VÀ CÔNG NGHỆ HẢI PHÒNG -------------------------------------- NHIỆM VỤ ĐỀ TÀI TỐT NGHIỆP Sinh viên: NGUYỄN TUẤN ANH Mã SV: 1412404008 Lớp : XD1801D Ngành : Xây dựng dân dụng và công nghiệp Tên đề tài: KHÁCH SẠN HOÀNG GIA HẢI PHÒNG QC20-B18 NHIỆM VỤ ĐỀ TÀI 1. Nội dung và các yêu cầu cần giải quyết trong nhiệm vụ đề tài tốt nghiệp …………………………………………………………………………………. Các tài liệu, số liệu cần thiết …………………………………………………………………………………. Địa điểm thực tập tốt nghiệp …………………………………………………………………………………. QC20-B18 CÁN BỘ HƯỚNG DẪN ĐỀ TÀI TỐT NGHIỆP Họ và tên : Học hàm, học vị : Cơ quan công tác : Trường Đại học Quản lý và Công nghệ Hải Phòng Nội dung hướng dẫn: Đề tài tốt nghiệp được giao ngày …. năm 20… Yêu cầu phải hoàn thành xong trước ngày …. năm 20… Đã nhận nhiệm vụ ĐTTN Đã giao nhiệm vụ ĐTTN Sinh viên Giảng viên hướng dẫn Hải Phòng, ngày tháng năm 20…. HIỆU TRƯỞNG QC20-B18 CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN TỐT NGHIỆP (PHẦN KẾT CẤU) Họ và tên giảng viên: . Họ và tên sinh viên: . Đề tài tốt nghiệp: . Nội dung hướng dẫn: . Tinh thần thái độ của sinh viên trong quá trình làm đề tài tốt nghiệp . Đánh giá chất lượng của đồ án (so với nội dung yêu cầu đã đề ra trong nhiệm vụ Đ.N trên các mặt lý luận, thực tiễn, tính toán số liệu…) . Ý kiến của giảng viên hướng dẫn tốt nghiệp Được bảo vệ Không được bảo vệ Điểm hướng dẫn Hải Phòng, ngày … tháng … năm . Giảng viên hướng dẫn QC20-B18 CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN TỐT NGHIỆP (PHẦN THI CÔNG) Họ và tên giảng viên: . Họ và tên sinh viên: . Đề tài tốt nghiệp: . Nội dung hướng dẫn: . Tinh thần thái độ của sinh viên trong quá trình làm đề tài tốt nghiệp . Đánh giá chất lượng của đồ án (so với nội dung yêu cầu đã đề ra trong nhiệm vụ Đ.N trên các mặt lý luận, thực tiễn, tính toán số liệu…) . Ý kiến của giảng viên hướng dẫn tốt nghiệp Được bảo vệ Không được bảo vệ Điểm hướng dẫn Hải Phòng, ngày … tháng … năm . Giảng viên hướng dẫn - 1 - LỜI MỞ ĐẦU Trong sự nghiệp công nghiệp hoá, hiện đại hoá của đất nước, ngành xây dựng cơ bản đóng một vai trò hết sức quan trọng. Cùng với sự phát triển mạnh mẽ của mọi lĩnh vực khoa học và công nghệ, ngành xây dựng cơ bản đã và đang có những bước tiến đáng kể. Để đáp ứng được các yêu cầu ngày càng cao của xã hội, chúng ta cần một nguồn nhân lực trẻ là các kỹ sư xây dựng có đủ phẩm chất và năng lực, tinh thần cống hiến để tiếp bước các thế hệ đi trước, xây dựng đất nước ngày càng văn minh và hiện đại hơn. Sau 5 năm học tập và rèn luyện tại trường Đại Học Dân Lập Hải Phòng, đồ án tốt nghiệp này là một dấu ấn quan trọng đánh dấu việc một sinh viên đã hoàn thành nhiệm vụ của mình trên ghế giảng đường Đại Học. Trong phạm vi đồ án tốt nghiệp của mình, em đã cố gắng để trình bày toàn bộ các phần việc thiết kế và thi công công trình: Khánh sạn Hoàng Gia. Nội dung của đồ án gồm 3 phần: - Phần 1: Giải pháp kiến trúc - Phần 2: Kết cấu - Phần 3: Giải pháp thi công Tuy chỉ là một đề tài giả định và ở trong một lĩnh vực chuyên môn là thiết kế nhưng trong quá trình làm đồ án đã giúp em hệ thống được các kiến thức đã học, tiếp thu thêm được một số kiến thức mới, và quan trọng hơn là tích luỹ được chút ít kinh nghiệm giúp cho công việc sau này cho dù có hoạt động chủ yếu trong công tác thiết kế hay thi công.Em xin chân thành cảm ơn các thầy, cô trường Đại học Dân lập Hải Phòng đã tận tình giảng dạy, truyền đạt những kiến thức quý giá của mình cho em cũng như các bạn sinh viên khác trong suốt những năm học qua. Đặc biệt, đồ án tốt nghiệp này cũng không thể hoàn thành nếu không có sự tận tình hướng dẫn của thầy : Thông qua đồ án tốt nghiệp, em mong muốn có thể hệ thống hoá lại toàn bộ kiến thức đã học cũng như học hỏi thêm các lý thuyết tính toán kết cấu và công nghệ thi công đang được ứng dụng cho các công trình nhà cao tầng của nước ta hiện nay. Do khả năng và thời gian hạn chế, đồ án tốt nghiệp này không thể tránh khỏi những sai sót. Em rất mong nhận được sự chỉ dạy và góp ý của các thầy cô cũng như của các bạn sinh viên khác để có thể thiết kế được các công trình hoàn thiện hơn sau này. Hải Phòng, ngày . Sinh viên Nguyễn Tuấn Anh - 2 - CHƯƠNG 1 GIỚI THIỆU KIẾN TRÚC 10% GIÁO VIÊN HƯỚNG DẪN : TH. NGÔ ĐÚC DŨNG SINH VIÊN THỰC HIỆN : NGUYỄN TUẤN ANH LỚP : XD1801D 1. Giới thiệu công trình. - Tên công trình: Khách sạn Hoàng Gia - Địa điểm xây dựng:Hải Phòng - Tổng diện tích xây dựng: 66,1 x 30,8 m - Chiều cao toàn bộ công trình: 28,8 m ( tính từ cốt +0.00 ) - Chức năng: Khách sạn Hoàng Gia được xây dựng với chức năng cho thuê phòng - ngủ phục vụ khách trong nước và nước ngoài, ngoài ra còn phục vụ các cuộc họp, phục vụ đám cưới. - Công năng: - Tầng 1: bố trí nhà để xe, các bộ phận kỹ thuật phù hợp với điều kiện không gian vốn không được rộng rãi. - Tầng 2: bố trí phòng ăn lớn, phòng ăn bé, bếp và phòng nhân viên phục vụ. Ngoài ra còn có các phòng chức năng: vệ sinh, kho và phòng bảo vệ. - Tầng 3: là tầng làm việc của khách sạn gồm: phòng họp lớn, phòng họp nhỏ và các phòng làm việc. - Tầng 4-10: bố trí các phòng ngủ, gồm các phòng chức năng như phòng khách, phòng ngủ, vệ sinh, ban công. - Tầng mái bố trí các phòng kỹ thuật. - Cửa đi, cửa sổ, các mặt đứng ngoài nhà làm bằng cửa kính khung nhôm. Giải pháp thiết kế kiến trúc: 1. Giải pháp tổ chức không gian thông qua mặt bằng và mặt cắt công trình. - 3 - - Công trình có các mặt bằng điển hình giống nhau nằm chung trong hệ kết cấu khung bê tông cốt thép kết hợp với lõi cứng chịu lực. Các căn hộ trong công trình khép kín, có 1 phòng ngủ, phòng khách, phòng vệ sinh. Mỗi căn hộ được trang bị hệ thống chiếu sáng, cấp - thoát nước đầy đủ. Các buồng trong căn hộ được bố trí theo dây chuyền công năng hợp lí, thuận tiện, đảm bảo sự cách li về mặt bằng và không gian, không ảnh hưởng lẫn nhau về trật tự, vệ sinh và mỹ quan. - Hệ thống cầu thang lên xuống bao gồm 2 cầu thang bộ, 1 cầu thang máy phục vụ việc lên xuống thuận tiện, đồng thời kết hợp làm lối thoát người khi có sự cố nghiêm trọng xảy ra. Giải pháp mặt đứng và hình khối kiến trúc công trình. Vẻ ngoài của công trình do đặc điểm cơ cấu bên trong về bố cục mặt bằng, giải pháp kết cấu, tính năng vật liệu cũng như điều kiện qui hoạch kiến trúc quyết định. ở đây ta chọn giải pháp đường nét kiến trúc thẳng, kết hợp với các băng kính tạo nên nét kiến trúc hiện đại để phù hợp với tổng thể tạo một cảm giác thoải mái cho khách mà vẫn không phá vỡ cảnh quan xung quanh nói riêng và cảnh quan đô thị nói chung. Giải pháp giao thông và thoát hiểm của công trình. - Theo phương ngang: Đó là các hành lang được bố trí từ tầng 2 đến tầng 10. Các hành lang này được nối với các nút giao thông theo phương đứng (cầu thang ). Phải đảm thuận tiện cho khách, và đảm bảo lưu thoát người khi có sự cố xảy ra. Chiều rộng của hành lang là 1. - Theo phương thẳng đứng: Có 2 cầu thang bộ và một thang máy: vị trí được đặt ở đầu và cuối nhà tại các nút giao thông. Các cầu thang này gắn với các tiền sảnh, liên hệ với nhau qua các hành lang. Giải pháp thông gió và chiếu sáng cho công trình. - Thông gió: Thông hơi thoáng gió là yêu cầu vệ sinh bảo đảm sức khỏe cho khách, làm việc và nghỉ ngơi được thoải mái, nhanh chóng phục hồi sức khỏe sau những giờ làm việc căng thẳng. + Về qui hoạch: xung quanh trồng hệ thống cây xanh để dẫn gió, che nắng, chắn bụi, chống ồn. - 4 - + Về thiết kế: các phòng ngủ, sinh hoạt, làm việc được đón gió trực tiếp và tổ chức lỗ cửa, hành lang dễ dẫn gió xuyên phòng. - Chiếu sáng: kết hợp chiếu sáng tự nhiên và nhân tạo. + Chiếu sáng tự nhiên: các phòng đều có các cửa sổ để tiếp nhận ánh sáng bên ngoài toàn bộ các cửa sổ được lắp khung nhôm kính màu trà nên phía trong nhà luôn có đầy đủ ánh sáng tự nhiên. + Chiếu sáng nhân tạo: được tạo từ hệ thống bóng điện. Giải pháp sơ bộ về hệ kết cấu và vật liệu xây dựng công trình. - Giữa kiến trúc và kết cấu có mối quan hệ hữu cơ, gắn bó hết sức chặt chẽ với nhau. Trên cơ sở hình dáng và không gian kiến trúc, chiều cao của công trình, chức năng của từng tầng, từng phòng ta chọn giải pháp khung chịu lực đổ tại chỗ. Với kích thước mỗi nhịp là 7.8m bước khung là 5. Các khung được nối với nhau bằng hệ dầm dọc vuông góc với mặt phẳng khung, mỗi khung gồm có 3 nhịp. Kích thước lưới cột được chọn thỏa mãn yêu cầu về không gian kiến trúc và khả năng chịu tải trọng thẳng đứng, tải trọng ngang (gió), những biến dạng về nhiệt độ hoặc lún lệch có thể xảy ra.
