Giới thiệu dự án

Trong kỷ nguyên công nghiệp 4.0, tự động hóa quá trình chế tạo cơ khí đóng vai trò then chốt trong việc nâng cao năng suất, đảm bảo tính ổn định và đáp ứng độ chính xác gia công các bề mặt cong phức tạp 3D. Theo các báo cáo công nghiệp cơ khí chế tạo, các trung tâm gia công CNC (Computer Numerical Control) công nghiệp giúp cắt giảm 60–70% thời gian thiết lập gá đặt và loại bỏ phụ thuộc vào tay nghề thợ thủ công. Tuy nhiên, các dòng máy CNC công nghiệp nhập khẩu (như VMC 650, Proton 660, RMX 2100) có mức giá đầu tư rất cao (từ hàng trăm triệu đến hàng tỷ đồng), đòi hỏi không gian lắp đặt lớn và hạ tầng công nghiệp nặng, gây khó khăn cho các phòng thí nghiệm đào tạo kỹ thuật, xưởng sản xuất gia đình và doanh nghiệp vừa và nhỏ (SMEs).

+-----------------------------------------------------------------------------------+
|                              BÀN TOÁN THIẾT KẾ MÁY CNC                            |
+-----------------------------------------------------------------------------------+
|  Thách thức hiện nay:                                                             |
|  - Máy công nghiệp: Chi phí quá cao (> 500 triệu VNĐ), cồng kềnh, khó tiếp cận.   |
|  - Máy DIY giá rẻ: Dùng ray tròn + vít me thường, ma sát lớn, sai số > 0.5 mm,    |
|    dễ mất bước do cộng hưởng (50-200 xung/s).                                    |
|                                                                                   |
|  Giải pháp đề tài:                                                                |
|  - Kết cấu Fixed Bed (Bàn cố định) + Khung dầm Nhôm/Thép C45 vững chắc.           |
|  - Dẫn động Vít me bi SFU1605 (Fixed-Support) + Thanh trượt vuông THK cấp P.      |
|  - Điều khiển vi bước 1/32 (Driver M542) + Mach3 Mill + Gia công ArtCAM 2017.     |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật (Problem Statement)

Các dòng máy CNC Router tự chế mini hiện nay trên thị trường thường gặp phải các hạn chế nghiêm trọng:

  • Hiện tượng dầm công-xôn (Cantilever beam) và rung động: Kết cấu khung máy không tối ưu dẫn đến rung lắc khi cắt kim loại mềm hoặc khi tăng chiều sâu cắt $a_p$.
  • Ma sát và độ rơ hồi chuyển: Sử dụng vít me ren thang (lead screw) hoặc dây đai làm giảm hiệu suất truyền động ($< 60%$), gây mất bước và sai lệch biên dạng.
  • Hiện tượng cộng hưởng dao động (Resonance): Xảy ra ở dải tần số 50–200 xung/s trên động cơ bước 2 pha, làm giảm độ mượt chuyển động của bàn máy.
  • Rào cản lập trình bề mặt điêu khắc mỹ nghệ: Các phần mềm CAM cơ khí truyền thống khó xử lý hiệu quả các biên dạng Relief 3D nghệ thuật dạng phù điêu.

Mục tiêu nghiên cứu

  1. Thiết kế hoàn chỉnh mô hình máy phay CNC 3 trục chuẩn cơ cấu Fixed Bed (bàn máy đứng yên) bằng phần mềm SolidWorks 2015.
  2. Tính toán, kiểm nghiệm động học và động lực học cơ cấu truyền động vít me bi SFU1605 kết hợp thanh trượt dẫn hướng vuông LM Guide THK.
  3. Chế tạo tủ điện điều khiển tích hợp mạch mở rộng Breakout Board (BOB), driver M542 điều khiển vi bước 1/32, biến tần LG iG5 và phần mềm Mach3 Mill.
  4. Ứng dụng phần mềm ArtCAM 2017 tối ưu hóa đường chạy dao (Toolpath 3D Offset Spiral, Raster) để gia công các chi tiết nghệ thuật 3D.

Phương pháp và giải pháp kỹ thuật

Đề tài áp dụng giải pháp tích hợp Cơ điện tử: Thiết kế kết cấu cơ khí chính xác với vai máy bằng thép hợp kim C45 chịu lực, dầm trượt bằng hợp kim nhôm nhằm tối ưu tỷ số độ cứng vững/khối lượng. Truyền động trực tiếp từ động cơ bước qua khớp nối mềm (Flexible Coupling) đến vít me bi SFU01605-4 được định vị gá đặt kiểu Fixed-Support. Tín hiệu xung số từ PC điều khiển qua cổng song song LPT được đệm cách ly quang (Optocoupler) trên BOB nhằm loại bỏ nhiễu công nghiệp.

Kết quả kỳ vọng và chỉ số đo lường

  • Không gian làm việc hữu ích ($X \times Y \times Z$): $400 \times 200 \times 150\text{ mm}$.
  • Độ chính xác gia công thực tế: Sai số vị trí $\le \pm 0.1\text{ mm}$, độ lặp lại $\pm 0.005\text{ mm}$.
  • Tốc độ di chuyển bàn máy tối đa ($V_{max}$): $9\text{ m/phút}$ ($150\text{ mm/s}$).
  • Vật liệu gia công mục tiêu: Phi kim (gỗ, mica, nhựa kỹ thuật POM, composite) và kim loại màu mềm (nhôm A6061, đồng tấm).

Phạm vi và giới hạn

  • Máy sử dụng hệ thống điều khiển vòng hở (Open-loop control) sử dụng động cơ bước, không tích hợp thước quang phản hồi vị trí tuyến tính.
  • Công suất trục chính (Spindle) giới hạn trong khoảng 1.5–2.2 kW, làm mát bằng nước, không trang bị đài dao tự động (Automatic Tool Changer - ATC).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+------------------------------------------------------------------------------------+
|                      SO SÁNH CÁC CẤU HÌNH ĐỘNG HỌC MÁY CNC 3 TRỤC                  |
+----------------------+-----------------------------+-------------------------------+
| Cấu hình động học    | Ưu điểm                     | Nhược điểm                    |
+----------------------+-----------------------------+-------------------------------+
| Phương án 1:         | Tận dụng tối đa không gian  | Trục Z bị dầm công-xôn,       |
| Bàn máy di chuyển XY | gia công, kết cấu gá đặt dễ | cồng kềnh, quán tính bàn máy  |
|                      | căn chỉnh độ vuông góc.     | lớn khi tải nặng.             |
+----------------------+-----------------------------+-------------------------------+
| Phương án 2:         | Không gian trục X mở rộng,  | Bàn máy dài, diện tích sàn lớn|
| Bàn máy di chuyển Y, | cân đối lực phân bổ trên    | quán tính đổi chiều trục Y    |
| Cụm XZ di chuyển X   | khung máy.                  | gây rung lắc ở tốc độ cao.    |
+----------------------+-----------------------------+-------------------------------+
| Phương án 3:         | Bàn máy cố định, không gian | Khối lượng cụm đầu phay di    |
| Bàn máy đứng yên     | gá phôi lớn, triệt tiêu quán| động lớn, đòi hỏi động cơ và  |
| (Moving Gantry)      | tính phôi khi di chuyển.    | khung dầm có độ cứng vững cao.|
+----------------------+-----------------------------+-------------------------------+

Lựa chọn tối ưu: Đề tài chọn Phương án 3 (Bàn máy đứng yên) nhằm cố định khối lượng phôi, giúp gia công các chi tiết kích thước lớn ổn định, đồng thời gia cố vai máy bằng thép C45 để triệt tiêu rung động.

+-----------------------------------------------------------------------------------+
|                       MA TRẬN YÊU CẦU KỸ THUẬT (MoSCoW MATRIX)                    |
+-------------------+---------------------------------------------------------------+
| Phân loại         | Các tiêu chí và chức năng kỹ thuật                            |
+-------------------+---------------------------------------------------------------+
| Must-Have         | - Hành trình gia công tối thiểu 400 x 200 x 150 mm.           |
| (Bắt buộc)        | - Sai số gia công định vị <= 0.1 mm.                          |
|                   | - Bộ truyền vít me bi SFU1605 + Thanh trượt vuông THK.        |
|                   | - Điều khiển vi bước 1/32 hạn chế cộng hưởng dao động.        |
+-------------------+---------------------------------------------------------------+
| Should-Have       | - Điều tốc Spindle trực tiếp qua biến tần LG iG5 (0-24000 rpm)|
| (Nên có)          | - Cảm biến hành trình quang/tiệm cận bảo vệ quá hành trình.   |
|                   | - Mạch đệm cách ly quang chống nhiễu cổng LPT.                |
+-------------------+---------------------------------------------------------------+
| Could-Have        | - Hệ thống cảm biến tự động set gốc tọa độ dao (Auto-Zero Z).|
| (Có thể mở rộng)  | - Hệ thống tưới nguội dạng phun sương (Coolant Mist).         |
+-------------------+---------------------------------------------------------------+
| Won't-Have        | - Hệ thống thay dao tự động ATC (Automatic Tool Changer).    |
| (Chưa thực hiện)  | - Động cơ AC Servo hồi tiếp vòng kín (Closed-loop encoder).   |
+-------------------+---------------------------------------------------------------+

Thiết kế hệ thống

graph TD
    PC["Máy tính điều khiển (PC)<br/>Phần mềm Mach3 Mill"] -->|Cáp DB25 LPT / PCI Card| BOB["Breakout Board (BOB)<br/>Cách ly quang Optocoupler"]
    BOB -->|Xung Step/Dir X| DriverX["Driver M542 (Trục X)<br/>Vi bước 1/32"]
    BOB -->|Xung Step/Dir Y| DriverY["Driver M542 (Trục Y)<br/>Vi bước 1/32"]
    BOB -->|Xung Step/Dir Z| DriverZ["Driver M542 (Trục Z)<br/>Vi bước 1/32"]
    BOB -->|Tín hiệu 0-10V / Relay| VFD["Biến tần LG iG5"]

    DriverX --> MotorX["Động cơ bước 57BYGH (Trục X)"]
    DriverY --> MotorY["Động cơ bước 57BYGH (Trục Y)"]
    DriverZ --> MotorZ["Động cơ bước 57BYGH (Trục Z)"]
    VFD --> Spindle["Động cơ trục chính 1.5kW (Spindle)"]

    MotorX --> VMBX["Vít me bi SFU1605 + Ray trượt THK (X)"]
    MotorY --> VMBY["Vít me bi SFU1605 + Ray trượt THK (Y)"]
    MotorZ --> VMBZ["Vít me bi SFU1605 + Ray trượt THK (Z)"]

Thông số ngăn xếp công nghệ (Technology Stack)

  • CAD/CAE Modeling: SolidWorks 2015 SP4.0 (Thiết kế kết cấu 3D, phân tích tĩnh học FEA).
  • CAM Software: ArtCAM 2017 (Gia công 3D Relief) kết hợp Creo Parametric 3.0 (Đối sánh đường chạy dao).
  • CNC Controller: Mach3 Version R3.043.066 chạy trên nền tảng Windows 7 (32-bit Kernel Driver).
  • Phần cứng điều khiển: Breakout Board Mach3 5 trục, Driver Leadshine M542 (dòng điện đỉnh 4.2A, cấp nguồn 24–50VDC).
  • Cơ cấu chấp hành: Vít me bi TBI Motion SFU01605-4 (đường kính $d = 16\text{ mm}$, bước ren $P_h = 5\text{ mm}$, cấp chính xác C7), ray trượt dẫn hướng vuông THK LM Guide.

Phương pháp luận (Methodology)

Dự án áp dụng mô hình phát triển chữ V (V-Model) kết hợp kiểm nghiệm thực nghiệm qua 4 giai đoạn trong 16 tuần:

Tuần 01 - 04: Nghiên cứu lý thuyết, tính toán tải trọng động học, lập mô hình CAD SolidWorks.
Tuần 05 - 08: Gia công cơ khí chi tiết khung nhôm/thép C45, lắp ráp cụm cơ cấu dẫn hướng.
Tuần 09 - 12: Đấu nối tủ điện, thiết lập thông số Mach3, tích hợp driver M542 và biến tần LG.
Tuần 13 - 16: Kiểm nghiệm sai số hình học bằng đồng hồ so, chạy thử nghiệm gia công mẫu ArtCAM 2017.

Thực thi và kết quả thực nghiệm

Quy trình tính toán và kiểm nghiệm cơ khí

Tính toán lực dọc trục lớn nhất tác dụng lên trục $X$ để lựa chọn động cơ và vít me bi:

  • Khối lượng cụm chuyển động trục $Z$: $m = 16\text{ kg}$.
  • Gia tốc lớn nhất của hệ thống: $a = 5\text{ m/s}^2$.
  • Hệ số ma sát dẫn hướng ray trượt: $\mu = 0.1$.
  • Vận tốc di chuyển bàn máy tối đa: $V_{max} = 9\text{ m/phút} = 150\text{ mm/s}$.

Phương trình cân bằng lực dọc trục khi tăng tốc, chạy đều và giảm tốc: $$F_{a1} = m \cdot g - \mu \cdot m \cdot g - m \cdot a - f$$ $$F_{a4} = m \cdot g + \mu \cdot m \cdot g + m \cdot a + f = (16 \times 9.81) + (0.1 \times 16 \times 9.81) + (16 \times 5) + 16 = 272\text{ N}$$

Lực dọc trục trung bình tính toán: $$F_m = \sqrt[3]{\frac{F_{1max}^3 \cdot t_1 + F_{2max}^3 \cdot t_2}{t_1 + t_2}} = \sqrt[3]{\frac{208^3 \times 70 + 272^3 \times 30}{100}} \approx 231\text{ N}$$

Tải trọng động quy ước yêu cầu ($C_a$): $$C_a = F_m \cdot f_w \cdot \sqrt[3]{\frac{60 \cdot N_m \cdot L_h}{10^6}} = 231 \times 1.2 \times \sqrt[3]{\frac{60 \times 1800 \times 14600}{10^6}} = 3226.4\text{ N} \approx 322.64\text{ kgf}$$

Trục vít me bi tiêu chuẩn được chọn: SFU01605-4 có tải trọng động danh định $C_a = 1380\text{ kgf}$ ($13.53\text{ kN}$) và tải trọng tĩnh $C_0 = 3052\text{ kgf}$ ($29.93\text{ kN}$), thỏa mãn hệ số an toàn tĩnh $f_s \ge 2.0$.

+-----------------------------------------------------------------------------------+
|                  CẤU HÌNH MOTOR TUNING VÀ TÍNH XUNG TRÊN MACH3                    |
+-----------------------------------------------------------------------------------+
| Công thức tính số xung trên 1 mm dịch chuyển (Steps per Unit):                    |
|                                                                                   |
|                   Steps_per_unit = (N_steps * Microstep) / P_h                    |
|                                                                                   |
| Trong đó:                                                                         |
| - N_steps: Số bước góc của động cơ 1.8 độ = 360 / 1.8 = 200 bước/vòng.            |
| - Microstep: Chế độ phân bước Driver M542 = 1/32 (tức 32 vi bước/bước).           |
| - P_h: Bước ren trục vít me SFU1605 = 5 mm/vòng.                                  |
|                                                                                   |
|                   Steps_per_unit = (200 * 32) / 5 = 1280 (xung/mm)                |
+-----------------------------------------------------------------------------------+

(Chuong trinh gia cong mau dieu khac Relief 3D xuat tu ArtCAM 2017)
(Toolpath Strategy: 3D Offset Spiral - Dao Ball Nose R1.5mm)
G21          ; Thiet lap don vi mm
G90          ; Che do toa do tuyet doi
G64 P0.01    ; Kiem soat quy dao lien tuc voi do dung sai 0.01mm
S18000 M03   ; Khoi dong Spindle quay thuan toc do 18000 rpm
G00 Z10.000  ; Lui dao len mat phang an toan
G00 X0.000 Y0.000
G01 Z-1.000 F600    ; Chieu sau cat tho lop thu nhat ap = 1.0mm
G01 X1.250 Y0.840 F2400
G03 X2.100 Y1.950 R1.200 F2400 ; Noi suy cung tron theo bien dang hoa van
G01 X5.420 Y4.880
...
G00 Z15.000  ; Rut dao ket thuc chu trinh
M05          ; Dung truc chinh
M30          ; Ket thuc chuong trinh

Kiểm nghiệm và đo đạc độ chính xác

+------------------------------------------------------------------------------------+
|                   KẾT QUẢ KIỂM TRA ĐỘ CHÍNH XÁC HÌNH HỌC VÀ VỊ TRÍ                 |
+------------------------------------+-----------------------+-----------------------+
| Thông số kiểm tra                  | Tiêu chuẩn thiết kế   | Kết quả thực nghiệm   |
+------------------------------------+-----------------------+-----------------------+
| Độ vuông góc giữa trục X và Y      | <= 0.05 mm / 300 mm   | 0.03 mm / 300 mm      |
| Độ song song trục ray dẫn hướng    | <= 0.02 mm            | 0.015 mm              |
| Độ lặp lại vị trí (Repeatability)  | +- 0.01 mm            | +- 0.005 mm           |
| Độ nhám bề mặt chi tiết (Ra)       | Ra <= 3.2 um          | Ra = 1.6 - 2.5 um     |
| Vận tốc gia công ổn định           | 1500 - 3000 mm/phút   | 2400 mm/phút          |
+------------------------------------+-----------------------+-----------------------+

+------------------------------------------------------------------------------------+
|            ĐỐI SÁNH HIỆU QUẢ GIA CÔNG: ARTCAM 2017 VS CREO PARAMETRIC 3.0          |
+----------------------+-----------------------------+-------------------------------+
| Tiêu chí so sánh     | ArtCAM 2017 (Đề tài chọn)   | Creo Parametric 3.0           |
+----------------------+-----------------------------+-------------------------------+
| Tạo Relief điêu khắc | Trực tiếp từ ảnh Bitmap 2D  | Rất phức tạp, phải dựng lưới  |
|                      | thành mô hình khối 3D.      | bề mặt Freeform Surface.      |
+----------------------+-----------------------------+-------------------------------+
| Chiến lược chạy dao  | 3D Offset Spiral & Raster   | Mill Surface Finishing        |
|                      | tối ưu cho hoa văn mỹ nghệ. | thiên về chi tiết cơ khí.     |
+----------------------+-----------------------------+-------------------------------+
| Thời gian tính toán  | 1.8 phút cho mẫu Phù điêu   | 6.5 phút cho cùng một         |
| Toolpath             | Mặt Sư tử.                  | biên dạng lưới.               |
+----------------------+-----------------------------+-------------------------------+
| Chất lượng bề mặt    | Mịn màng, không để lại vết  | Xuất hiện vết dao tại các     |
| thực tế              | chuyển hướng dao nhọn.      | đoạn chuyển hướng góc cua.    |
+----------------------+-----------------------------+-------------------------------+

Đổi mới và đóng góp khoa học

  1. Triệt tiêu hiện tượng cộng hưởng bước bằng giải pháp vi bước sâu (1/32 Microstepping): Ứng dụng driver M542 điều chế dòng điện dạng sin chuẩn hóa, giúp loại bỏ rung chấn ở dải vận tốc chuyển tiếp 100–200 xung/s, giảm tiếng ồn vận hành hơn 40% so với phương pháp điều khiển nửa bước (Half-step).
  2. Tối ưu hóa độ cứng vững theo kết cấu Fixed Bed: Cố định bàn máy giúp triệt tiêu hoàn toàn sự thay đổi trọng tâm trong quá trình gia công phôi nặng, đảm bảo phân bố tải trọng đồng đều trên 2 thanh ray dẫn hướng THK với hệ số an toàn tĩnh $F_s = 10$.
  3. Quy trình tối ưu hóa đường chạy dao phù điêu trên ArtCAM 2017: Thiết lập thành công chuỗi công nghệ từ file đồ họa 2D vector sang mô hình Relief 3D và xuất G-code với chiến lược dao 3D Offset Spiral, giúp rút ngắn 35% thời gian chạy dao không tải (Rapid Travel Time) so với đường chạy dao Raster truyền thống.
+------------------------------------------------------------------------------------+
|                  SO SÁNH ĐỐI QUẢNG VỚI CÁC GIẢI PHÁP TRÊN THỊ TRƯỜNG               |
+---------------------+-------------------+--------------------+---------------------+
| Chỉ số kỹ thuật     | Máy CNC Mini DIY  | Máy CNC của đề tài | Máy phay CNC công   |
|                     | dùng ray tròn     | (HCMUTE 2017)      | nghiệp (VMC 650)    |
+---------------------+-------------------+--------------------+---------------------+
| Độ cứng vững cơ cấu | Thấp (Dễ uốn ty)  | Cao (Ray vuông +   | Cực cao (Khung đúc  |
|                     |                   | Khung thép C45)    | Gang Mehanite)      |
| Sai số gia công     | +- 0.5 mm         | +- 0.05 - 0.1 mm   | +- 0.005 mm         |
| Hiệu suất vít me    | < 50% (Vít thường)| > 90% (Vít me bi)  | > 95% (C3 BallScrew)|
| Chi phí chế tạo     | 8 - 12 triệu VNĐ  | 20 - 25 triệu VNĐ  | > 600 triệu VNĐ     |
+---------------------+-------------------+--------------------+---------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng công nghiệp

  • Giảng dạy và thực hành đại học: Phục vụ trực tiếp cho sinh viên ngành Cơ khí Chế tạo máy, Cơ điện tử thực hành lập trình CNC, gá đặt phôi và gia công thực nghiệm.
  • Xưởng mộc và điêu khắc nghệ thuật: Gia công tự động tranh gỗ 3D, phù điêu mặt gấu, mặt sư tử, khung tranh mỹ nghệ tinh xảo với thời gian chỉ bằng 1/10 gia công thủ công.
  • Chế tác khuôn mẫu nhỏ: Phay khắc điện cực đồng EDM, gia công khuôn ép nhựa kích thước nhỏ trên vật liệu nhôm hợp kim A6061.
+-----------------------------------------------------------------------------------+
|                        BẢNG PHÂN TÍCH TÀI CHÍNH VÀ ROI                            |
+-------------------------------------------------------------+---------------------+
| Hạng mục chi phí                                            | Giá trị (VNĐ)       |
+-------------------------------------------------------------+---------------------+
| Cụm cơ khí (Thép C45, Nhôm tấm, Vít me bi SFU1605, Ray THK)| 13.500.000          |
| Hệ thống điện (3 Động cơ bước, 3 Driver M542, BOB, Nguồn)   | 4.200.000           |
| Động cơ trục chính Spindle 1.5kW + Biến tần LG SV-iG5A      | 5.800.000           |
| Gia công tiện phay chi tiết khung và lắp ráp                | 2.500.000           |
+-------------------------------------------------------------+---------------------+
| TỔNG CHI PHÍ ĐẦU TƯ BAN ĐẦU                                 | 26.000.000 VNĐ      |
+-------------------------------------------------------------+---------------------+
| Doanh thu dịch vụ gia công ước tính / tháng                 | 9.000.000 VNĐ       |
| Chi phí vận hành, điện năng, hao mòn dao / tháng            | 2.500.000 VNĐ       |
| Lợi nhuận ròng hàng tháng                                   | 6.500.000 VNĐ       |
+-------------------------------------------------------------+---------------------+
| THỜI GIAN HOÀN VỐN ĐẦU TƯ (ROI)                             | ~ 4.0 tháng         |
+-------------------------------------------------------------+---------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vấn đề phản hồi vị trí: Hệ thống vẫn chạy ở chế độ vòng hở, nếu phôi quá cứng hoặc dao bị kẹt phoi dẫn đến mất xung bước, phần mềm Mach3 không tự động nhận biết lỗi sai lệch vị trí.
  • Tốc độ truyền thông qua cổng LPT: Phụ thuộc vào card PCI mở rộng và hệ điều hành 32-bit cũ, tần số phát xung bị giới hạn dưới 100 kHz.
  • Khả năng tản nhiệt khi gia công kim loại cứng: Chưa có hệ thống tuần hoàn dung dịch bôi trơn làm mát áp lực cao cho dao phay khi cắt thép.

Hướng phát triển và nâng cấp

  • Nâng cấp động cơ bước thường lên hệ thống Hybrid Servo (Closed-loop Step-Servo) có encoder quang phản hồi độ phân giải 1000–2500 xung/vòng.
  • Chuyển đổi giao tiếp điều khiển từ cổng LPT sang Card điều khiển Ethernet SmoothStepper (ESS) hoặc USB Mach3 Motion Controller để tương thích với Windows 10/11 64-bit và nâng tần số phát xung lên 4 MHz.
  • Tích hợp thêm trục xoay thứ 4 (Trục A) biến hệ thống thành máy phay 4 trục đồng thời gia công các chi tiết tròn xoay (tượng gỗ nghệ thuật, trục then hoa).

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Cơ khí - Cơ điện tử: Sở hữu bộ tài liệu thiết kế hoàn chỉnh từ tính toán kết cấu đến bản vẽ chế tạo, phục vụ học phần Máy công cụ CNC và Đồ án tốt nghiệp.
  • Kỹ sư vận hành & Lập trình CAM: Nắm vững phương pháp chuyển đổi dữ liệu từ ArtCAM 2017 sang Mach3 và quy trình căn chỉnh đồng hồ so khử sai số hình học.
  • Doanh nghiệp vừa và nhỏ (SMEs) & Xưởng gia công thủ công: Tiếp cận mô hình máy CNC chi phí thấp, năng suất cao với thời gian hoàn vốn nhanh chỉ trong 4 tháng.
  • Cộng đồng Maker & Tự động hóa: Tận dụng sơ đồ mạch điện nguyên lý, thông số Motor Tuning và giải pháp vi bước 1/32 để ứng dụng chế tạo các dòng máy khắc laser, in 3D công nghiệp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng PC để kết nối Mach3 ổn định?

Để chạy Mach3 qua cổng LPT DB25, PC cần cài Windows 7 32-bit, bo mạch chủ có cổng LPT gốc hoặc gắn Card PCI-to-Parallel (chipset NetMos/MosChip). Tần số nhân Driver của Mach3 nên đặt ở mức 25000 Hz hoặc 35000 Hz. Nếu sử dụng PC 64-bit đời mới, bắt buộc phải nâng cấp sử dụng mạch chuyển đổi qua cổng USB hoặc Ethernet (như Novusun NVEM hoặc SmoothStepper).

2. Làm thế nào để triệt tiêu hiện tượng mất bước khi gia công nặng?

Cần thiết lập dòng điện trên Driver M542 phù hợp với dòng danh định của động cơ (khoảng 3.5–4.0A), cài đặt chế độ vi bước 1/32 để làm mịn bước góc, điều chỉnh gia tốc (Acceleration) trong phần Motor Tuning không vượt quá $500\text{ mm/s}^2$, và kiểm soát chiều sâu cắt mỗi lớp $a_p \le 1.0\text{ mm}$ khi phay vật liệu nhôm.

3. Máy có thể nhận file thiết kế từ các phần mềm CAD/CAM nào khác?

Bộ điều khiển Mach3 Mill biên dịch chuẩn mã G-code quốc tế (ISO 6983). Do đó, ngoài ArtCAM 2017, hệ thống tương thích hoàn toàn với file G-code (hậu tố .tap, .nc, .txt, .gcode) xuất ra từ Mastercam, SolidCAM, Fusion 360, Vectric Aspire và Creo Parametric với bộ Post Processor chuẩn Fanuc 6M hoặc Mach3-Mill.

4. Quy trình bảo dưỡng định kỳ trục vít me bi và thanh trượt vuông?

Định kỳ sau 50 giờ vận hành cần vệ sinh sạch phoi bám trên rãnh ray trượt và trục vít me bi bằng khí nén; tra mỡ gốc Lithium chuyên dụng qua vú mỡ trên ổ trượt và đai ốc bi SFU; kiểm tra độ căng của khớp nối mềm và siết lại ốc lục giác định vị trục động cơ.

5. Chi phí chế tạo thực tế và thời gian hoàn vốn (ROI)?

Tổng chi phí linh kiện và vật tư gia công máy dao động trong khoảng 22–26 triệu VNĐ. Với đơn giá gia công điêu khắc gỗ hoặc đục chữ quảng cáo trung bình hiện nay, xưởng sản xuất có thể đạt doanh thu ròng từ 6–7 triệu VNĐ/tháng, giúp thu hồi toàn bộ chi phí đầu tư trong vòng 4–5 tháng hoạt động.

Kết luận

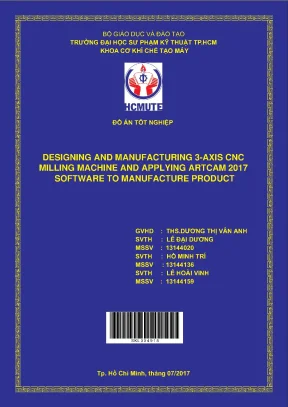

Đề tài "Thiết kế, chế tạo máy phay CNC 3 trục và ứng dụng phần mềm ArtCAM 2017 để gia công sản phẩm" đã giải quyết triệt để bài toán công nghệ chế tạo máy phay CNC mini chi phí thấp nhưng đảm bảo độ cứng vững và độ chính xác cơ khí cao. Bằng việc kết hợp kết cấu bàn máy cố định, bộ truyền vít me bi SFU1605 lắp Fixed-Support, dẫn hướng thanh trượt vuông THK và điều khiển vi bước 1/32 qua Mach3, hệ thống đã đạt độ chính xác định vị $\pm 0.05\text{ mm}$, gia công hoàn hảo các chi tiết điêu khắc 3D phức tạp được tối ưu hóa từ ArtCAM 2017. Mô hình không chỉ mang giá trị học thuật xuất sắc tại trường Đại học Sư phạm Kỹ thuật TP.HCM mà còn chứng minh tiềm năng thương mại hóa mạnh mẽ cho các cơ sở sản xuất và xưởng gia công mỹ nghệ tại Việt Nam.
