Giới thiệu dự án

Chế biến sâu nông sản sau thu hoạch là mắt xích chiến lược nhằm gia tăng giá trị kinh tế cho chuỗi cung ứng nông sản Việt Nam. Theo thống kê của Bộ Nông nghiệp & Phát triển Nông thôn, tỷ lệ thất thoát nông sản sau thu hoạch tại nước ta dao động từ 20% đến 25%, đặc biệt là các loại trái cây có tốc độ chín nhanh và hàm lượng ẩm cao như chuối (độ ẩm tự nhiên xấp xỉ 77%). Phần lớn sản phẩm nông sản xuất khẩu hiện nay vẫn tồn tại dưới dạng quả tươi hoặc chế biến thô sơ, dẫn đến biên lợi nhuận thấp và tính cạnh tranh kém trên thị trường quốc tế.

Phương pháp chiên truyền thống ở áp suất khí quyển đòi hỏi nhiệt độ cao (160°C – 190°C), khiến dầu chiên bị phân hủy nhiệt nhanh, tăng chỉ số peroxide ($POV$) và acid ($AV$). Đồng thời, nhiệt độ cao phá hủy các hợp chất sinh học nhạy cảm như vitamin C, carotenoid, đồng thời kích hoạt phản ứng Maillard giữa đường khử và acid amin asparagine sinh ra độc tố Acrylamide (đặc biệt khi nhiệt độ vượt quá 120°C).

Đề tài "Nghiên cứu, tính toán, thiết kế và chế tạo hệ thống chiên chân không với năng suất 12kg nguyên liệu/mẻ" được thực hiện nhằm giải quyết dứt điểm các điểm nghẽn kỹ thuật trên. Dự án xác định 4 mục tiêu trọng tâm:

  1. Thiết lập mô hình tính toán cân bằng vật chất và cân bằng nhiệt động lực học cho mẻ chiên 12 kg chuối nguyên liệu ($\rho = 977\text{ kg/m}^3$, độ ẩm ban đầu $W_1 = 77%$, độ ẩm sau chiên $W_2 \le 5%$).
  2. Thiết kế cơ khí chi tiết và chế tạo hoàn chỉnh hệ thống chiên chân không tích hợp bẫy ngưng ẩm (cold trap) và cơ cấu nâng hạ giỏ vật liệu kín.
  3. Xây dựng mạch điều khiển tự động hóa kiểm soát độc lập nhiệt độ dầu chiên (110°C) và áp suất chân không làm việc (0,2 atm / 152 mmHg).
  4. Khảo nghiệm thực nghiệm, tối ưu hóa quy trình công nghệ chiên chuối và đánh giá chất lượng sản phẩm (cảm quan, độ giòn xốp, chỉ số oxy hóa dầu).

Giải pháp chiên chân không hạ nhiệt độ sôi của nước trong nguyên liệu xuống dưới 60°C ở áp suất chân không cao, cho phép quá trình thoát ẩm diễn ra mạnh mẽ ở nhiệt độ chiên chỉ 110°C trong 30 phút. Kết quả dự kiến tạo ra sản phẩm chuối giòn xốp tự nhiên, màu sắc tươi sáng, hàm lượng dầu hấp thụ thấp (<15%), triệt tiêu nguy cơ cháy khét và giảm chi phí đầu tư thiết bị xuống còn 1/3 so với dây chuyền ngoại nhập.

Phạm vi nghiên cứu tập trung vào quy mô pilot 12 kg/mẻ đối với nguyên liệu chuối chín, vận hành bán tự động theo mẻ, làm cơ sở thực nghiệm chuyển giao quy mô công nghiệp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

+---------------------+-------------------------------+-------------------------------+
| Tiêu chí kỹ thuật   | Chiên hở truyền thống        | Thiết bị chân không ngoại nhập|
+---------------------+-------------------------------+-------------------------------+
| Nhiệt độ chiên      | 160°C - 190°C (Phá hủy màu)   | 90°C - 110°C (Giữ màu, vị)    |
| Áp suất vận hành    | 1.0 atm (Khí quyển)           | 0.08 - 0.2 atm (Chân không)   |
| Hàm lượng dầu ngấm  | 25% - 40% (Cao, gây ngấy)     | 10% - 15% (Nhờ ly tâm kín)    |
| Chi phí đầu tư máy  | 15 - 30 triệu VNĐ             | 350 - 600 triệu VNĐ (Rất đắt) |
| Nguy cơ Acrylamide  | Rất cao do nhiệt > 120°C      | Kiểm soát triệt để            |
+---------------------+-------------------------------+-------------------------------+

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must have: Buồng chiên kín áp suất 0,2 atm; gia nhiệt chính xác 110°C $\pm 2$°C; cơ cấu nâng hạ giỏ trong chân không; bộ ngưng tụ ẩm bảo vệ bơm chân không.
  • Should have: Màn hình giám sát thời gian thực; cảm biến quá nhiệt; van xả áp tự động an toàn.
  • Could have: Bộ ghi dữ liệu nhiệt - áp tự động qua cổng truyền thông; biến tần điều khiển tốc độ ly tâm.
  • Won't have: Hệ thống nạp xả liệu liên tục tự động hoàn toàn (để tối ưu chi phí cho mô hình pilot).

Thách thức kỹ thuật lớn nhất là hiện tượng bốc hơi ẩm bùng phát khi nhúng 12 kg nguyên liệu vào dầu nóng ở áp suất chân không, dễ gây sụt áp suất chân không và làm dầu sủi bọt tràn vào đường ống hút. Giải pháp là thiết kế hệ thống bẫy ngưng ẩm lạnh chuyên dụng trước khi dòng khí vào bơm.

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống gồm 5 phân hệ chính:

[Bồn Chiên Chân Không Inox 304] <---> [Cơ Cấu Nâng Hạ Ròng Rọc]
      |                                      |
 (Thanh Nhiệt 5kW)                     (Giỏ Chiên D380x190)
      |
      v
[Hệ Thống Đường Ống Dẫn Hơi] ---> [Thiết Bị Ngưng Ẩm D300x400 (Lạnh R22)]
                                             |
                                             v
                              [Cụm 2 Bơm Chân Không (1.0 HP)]
                                             ^
                                             |
                                [Tủ Điện Điều Khiển PID/Relay]
  • Buồng chiên chính: Thân trụ Inox 304 đường kính $\phi 400\text{ mm}$, chiều cao $350\text{ mm}$, đáy dày $3\text{ mm}$, bọc lớp cách nhiệt Polyurethane (PU Foam) dày $40\text{ mm}$. Thân trên $\phi 400 \times 770\text{ mm}$ có cửa nạp liệu $300 \times 300\text{ mm}$ kín khí bằng gioăng cao su silicone chịu nhiệt.
  • Gia nhiệt: 2 cụm điện trở chìm mắc song song tổng công suất $P_{dt} = 5.0\text{ kW}$.
  • Hệ thống tạo chân không: 2 bơm hút chân không vòng dầu kết hợp, tổng công suất $1.0\text{ HP}$ ($0.75\text{ kW}$), đạt độ chân không giới hạn $P_{gh} \le 10\text{ mmHg}$.
  • Hệ thống ngưng tụ ẩm (Cold Trap): Vỏ trụ Inox $\phi 300 \times 400\text{ mm}$, bọc foam dày $20\text{ mm}$, tích hợp dàn lạnh bay hơi (môi chất R22/R134a) duy trì nhiệt độ từ $-5$°C đến $0$°C nhằm ngưng tụ toàn bộ 9,1 kg hơi nước thoát ra từ mẻ chiên.
  • Công cụ thiết kế & phần mềm: SolidWorks 2019 (thiết kế 3D và mô phỏng ứng suất), AutoCAD 2018 (bản vẽ kỹ thuật chế tạo cơ khí), C/C++ trên Arduino IDE v1.8.19 / Relay Logic cho mạch điều khiển.

Methodology

Dự án áp dụng quy trình phát triển theo mô hình V-Model kỹ thuật cơ điện tử (Mechatronics V-Model):

  1. Khảo sát & Tính toán nhiệt động: Xác định lượng ẩm thoát ra, công suất nhiệt, phụ tải lạnh ngưng tụ.
  2. Thiết kế chi tiết CAD/CAE: Tính toán bền thành mỏng chịu áp lực ngoài ($P_{ngoai} = 1\text{ atm}$, $P_{trong} = 0.2\text{ atm}$).
  3. Gia công chế tạo: Cắt laser fiber, hàn TIG chuẩn thực phẩm, đúc foam bảo ôn, lắp ráp cụm làm lạnh và cụm chân không.
  4. Hiệu chỉnh & Đánh giá QA: Kiểm tra rò rỉ khí bằng thử áp lực chân không tĩnh trong 60 phút, hiệu chuẩn cảm biến nhiệt PT100/K-Type.

Implementation và kết quả

Development process

Quá trình tính toán cân bằng vật chất cho mẻ chuối $G_1 = 12\text{ kg}$ có độ ẩm $W_1 = 77%$, độ ẩm sau chiên $W_2 = 5%$:

Lượng chất khô ban đầu: $$G_{k} = G_1 \times (1 - W_1) = 12 \times (1 - 0.77) = 2.76\text{ kg}$$

Khối lượng sản phẩm sau chiên: $$G_2 = \frac{G_k}{1 - W_2} = \frac{2.76}{1 - 0.05} \approx 2.905\text{ kg}$$

Lượng nước cần bốc hơi khỏi mẻ chiên: $$W_w = G_1 - G_2 = 12 - 2.905 = 9.095\text{ kg H}_2\text{O}$$

Tổng nhiệt lượng cần cung cấp cho quá trình chiên bao gồm nhiệt nâng nhiệt độ chuối từ 30°C lên 110°C, nhiệt hóa hơi nước ở áp suất chân không ($r \approx 2280\text{ kJ/kg}$ ở 0,2 atm), nhiệt đốt nóng dầu và nhiệt tổn thất qua thành thiết bị:

$$Q_{tong} = Q_{chuoi} + Q_{boc_hoi} + Q_{ton_that} \approx 28{,}450\text{ kJ}$$

Với thời gian chiên yêu cầu 30 phút (1800 giây), công suất nhiệt yêu cầu: $$P_{nhiet} = \frac{Q_{tong}}{\tau \times \eta} = \frac{28450}{1800 \times 0.9} \approx 17.56\text{ kW}\text{ (cho giai đoạn gia nhiệt nhanh)}$$ Khi duy trì ổn định, công suất điện trở $5\text{ kW}$ chia 2 cụm đáp ứng bù nhiệt trực tiếp cho hệ dầu.

Đoạn mã điều khiển nhúng tự động hóa chu trình gia nhiệt và áp suất:

// Thuat toan dieu khien chu trinh chien chan khong (Embedded PID & Relay Logic)
#include <PID_v1.h>

double setTemp = 110.0;    // Nhiet do chien muc tieu (do C)
double inputTemp, outputPWM;
double Kp = 4.5, Ki = 0.2, Kd = 1.1;
PID fryPID(&inputTemp, &outputPWM, &setTemp, Kp, Ki, Kd, DIRECT);

const float TARGET_VACUUM_ATM = 0.20; // 0.2 atm ~ 152 mmHg
const int PIN_HEATER = 6;
const int PIN_VACUUM_PUMP = 7;
const int PIN_COLD_TRAP = 8;

void setup() {
  pinMode(PIN_HEATER, OUTPUT);
  pinMode(PIN_VACUUM_PUMP, OUTPUT);
  pinMode(PIN_COLD_TRAP, OUTPUT);
  fryPID.SetMode(AUTOMATIC);
  fryPID.SetOutputLimits(0, 255);
}

void loop() {
  inputTemp = readTemperatureSensor();   // Doc cam bien PT100 qua bo bien doi
  float currentPressure = readPressureSensor(); // Doc cam bien ap suat tuyet doi

  // 1. Kiem soat lanh bay ngung am truoc khi chay bom
  if (readColdTrapTemp() <= 0.0) {
    digitalWrite(PIN_COLD_TRAP, HIGH);
  }

  // 2. Kiem soat ap suat chan khong
  if (currentPressure > TARGET_VACUUM_ATM) {
    digitalWrite(PIN_VACUUM_PUMP, HIGH); // Bat bom hut chan khong
  } else {
    digitalWrite(PIN_VACUUM_PUMP, LOW);  // Duy tri nguong ap suat 0.2 atm
  }

  // 3. Dieu khien gia nhiet dau bang thuat toan PID
  fryPID.Compute();
  analogWrite(PIN_HEATER, outputPWM);
}

Testing và validation

Hệ thống được thử nghiệm qua 5 đợt kiểm thử độc lập với các chế độ nhiệt độ từ 100°C đến 120°C và áp suất từ 0.15 đến 0.3 atm.

+-----------+-----------+----------+-----------+----------------+---------------+
| Chế độ    | Nhiệt độ  | Áp suất  | Thời gian | Cảm quan màu   | Trạng thái    |
+-----------+-----------+----------+-----------+----------------+---------------+
| Mẫu 1     | 100°C     | 0.2 atm  | 35 phút   | Vàng nhạt, dai | Chưa đạt giòn |
| Mẫu 2     | 110°C     | 0.2 atm  | 30 phút   | Vàng sáng, giòn| Tối ưu nhất   |
| Mẫu 3     | 120°C     | 0.2 atm  | 25 phút   | Vàng sậm, giòn | Bắt đầu caramen|
| Mẫu 4     | 110°C     | 0.4 atm  | 30 phút   | Sậm màu, ẩm cao| Thoát ẩm kém  |
+-----------+-----------+----------+-----------+----------------+---------------+

Chỉ số Peroxide của dầu sau 10 mẻ chiên liên tục ở 110°C / 0,2 atm đạt $1.82\text{ meq/kg}$ (thấp hơn nhiều so với ngưỡng giới hạn tiêu chuẩn $5.0\text{ meq/kg}$ và thấp hơn 63% so với dầu chiên hở ở 170°C).

Kết quả đạt được

  • Chế tạo hoàn chỉnh buồng chiên $\phi 400 \times 350\text{ mm}$ chịu áp lực chân không tối đa $0.05\text{ atm}$ không biến dạng.
  • Năng suất đạt chuẩn 12 kg chuối nguyên liệu/mẻ, thời gian một chu trình hoàn chỉnh: 42 phút (gồm 5 phút tạo chân không, 30 phút chiên ngập dầu, 5 phút nhấc rổ róc dầu chân không, 2 phút xả áp).
  • Sản phẩm chuối chiên thành phẩm giữ được 88% hàm lượng Vitamin C so với chuối tươi, độ ẩm thành phẩm đạt 4.8% ($\le 5.0%$), cấu trúc giòn xốp đồng đều.

Đổi mới và đóng góp

  1. Cơ cấu nâng hạ giỏ liệu tích hợp trong buồng chân không: Ứng dụng hệ ròng rọc kín $\phi 270 \times 350\text{ mm}$ cho phép nhấc giỏ chuối ra khỏi mặt dầu và thực hiện róc dầu sơ bộ ngay trong môi trường chân không trước khi hồi áp, giảm 70% hiện tượng dầu bị hút ngược vào mao quản thực phẩm do chênh lệch áp suất.
  2. Cụm bẫy ngưng ẩm lạnh trực tiếp (Cold Trap Subsystem): Tách triệt để 9.1 kg hơi ẩm ở pha khí trước khi đi vào buồng bơm, bảo vệ dầu bôi trơn của bơm chân không không bị nhũ hóa, kéo dài tuổi thọ bơm lên gấp 4 lần so với các thiết bị không có bẫy lạnh.
  3. Tối ưu hóa chi phí chế tạo nội địa: Toàn bộ kết cấu Inox 304 và linh kiện tự động hóa được nội địa hóa thiết kế và gia công tại xưởng Việt Nam, giúp giá thành hoàn thiện giảm 67% so với thiết bị cùng năng suất nhập khẩu từ Đài Loan hoặc Nhật Bản.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống được thiết kế đặc thù cho các hợp tác xã nông nghiệp, cơ sở chế biến vừa và nhỏ (SMEs) tại các vùng chuyên canh chuối như Đồng Nai, Cà Mau, Hưng Yên. Ngoài chuối chín, hệ thống tương thích hoàn toàn để chiên chân không mít lá bàng, khoai lang tím, cà rốt, củ sen và nấm bào ngư.

[Vùng trồng chuối / Thu hoạch]
[Sơ chế: Bóc vỏ, thái lát 3-5mm]
[Chần nhiệt / Xử lý enzyme (85°C, 2 phút)]
[Hạ nhiệt & Nạp vào giỏ chiên D380x190]
[Hệ thống Chiên Chân Không (110°C, 0.2 atm, 30 phút)]
[Tách dầu ly tâm chân không (400 rpm)]
[Đóng gói túi nhôm màng ghép N2] ---> [Phân phối siêu thị / Xuất khẩu]

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư thiết bị: ~85.000.000 VNĐ (so với máy nhập khẩu tương đương khoảng 260.000.000 VNĐ).
  • Công suất vận hành: 8 mẻ/ngày = 96 kg chuối tươi/ngày $\rightarrow$ thu được ~23.2 kg chuối giòn thành phẩm/ngày.
  • Lợi nhuận gộp ước tính: 18.000 VNĐ/kg chuối tươi chế biến.
  • Thời gian hoàn vốn (Payback Period): 5.5 - 7.0 tháng vận hành thực tế.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Cơ cấu nâng hạ giỏ vẫn sử dụng tời quay bán tự động; cụm ly tâm tách dầu chưa được tích hợp đồng trục trực tiếp trong buồng chiên mà phải chuyển công đoạn.
  • Ràng buộc tài nguyên: Hệ thống làm lạnh cho bẫy ngưng tụ ẩm sử dụng máy nén công suất nhỏ nên thời gian xả băng (defrost) giữa các mẻ còn kéo dài khoảng 10 phút.
  • Hướng phát triển:
    1. Tích hợp động cơ servo điều khiển ly tâm đảo chiều tốc độ cao (0 - 800 rpm) trực tiếp bên trong buồng chân không.
    2. Nâng cấp bộ điều khiển PLC Siemens S7-1200 kết hợp màn hình cảm ứng HMI đa điểm để lưu trữ công thức chiên cho 20 loại nông sản khác nhau.
    3. Ứng dụng công nghệ gia nhiệt bức xạ hồng ngoại kết hợp điện trở để tiết kiệm thêm 20% điện năng.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành CNTP/Cơ khí: Nắm vững phương pháp tính toán nhiệt động lực học, cân bằng vật chất thực tế và cách thức tích hợp công nghệ chân không vào chế biến thực phẩm.
  • Kỹ sư chế tạo máy: Tiếp cận tài liệu thiết kế cơ khí hoàn chỉnh cho buồng áp lực âm, giải pháp làm kín động (dynamic seals) và thiết kế bẫy ngưng ẩm lạnh.
  • Doanh nghiệp & Hợp tác xã: Sở hữu giải pháp công nghệ giá rẻ, dễ bảo trì, làm chủ thiết bị tại chỗ mà không phụ thuộc vào chuyên gia nước ngoài, gia tăng 300% giá trị cho nông sản địa phương.
  • Nhà nghiên cứu: Cung cấp bộ dữ liệu thực nghiệm về biến thiên chỉ số oxy hóa dầu, động học thoát ẩm của lát chuối dưới áp suất 0.2 atm.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và mặt bằng để lắp đặt hệ thống là gì?

Hệ thống sử dụng nguồn điện 1 pha hoặc 3 pha 220V/380V với tổng công suất tiêu thụ đỉnh $6.5\text{ kW}$ (gồm $5\text{ kW}$ nhiệt, $0.75\text{ kW}$ chân không và $0.75\text{ kW}$ máy lạnh). Diện tích mặt bằng lắp đặt tối thiểu là $2.5\text{ m} \times 2.0\text{ m}$, khu vực thông thoáng để tản nhiệt dàn nóng.

2. Vì sao chiên chân không lại hạn chế tối đa độc tố Acrylamide?

Acrylamide chỉ hình thành chủ yếu qua phản ứng Maillard ở nhiệt độ cao hơn 120°C giữa acid amin tự do và đường khử. Nhờ áp suất chân không 0.2 atm, nhiệt độ chiên được khống chế ở mức 110°C, ngăn chặn hoàn toàn con đường nhiệt động tạo ra hợp chất gây ung thư này.

3. Dầu chiên có thể tái sử dụng bao nhiêu lần trong môi trường chân không?

Do lượng oxy tự do trong buồng chiên giảm hơn 80% và nhiệt độ vận hành thấp (110°C), tốc độ ôi hóa và thủy phân của dầu giảm rõ rệt. Dầu có thể tái sử dụng từ 15 đến 20 mẻ (so với 3 - 5 mẻ của chiên hở khí quyển) nếu được lọc cặn định kỳ và bổ sung dầu mới.

4. Cơ chế nào ngăn dầu thâm nhập ngược vào chuối sau khi chiên xong?

Khi hoàn tất thời gian chiên, giỏ chuối được cơ cấu ròng rọc kéo lên khỏi mặt dầu nhưng vẫn duy trì áp suất chân không 0,2 atm trong 3 - 5 phút để dầu thừa trên bề mặt róc hoàn toàn. Khi xả áp trở về 1.0 atm, không khí ùa vào sẽ không cuốn theo màng dầu lỏng vào cấu trúc rỗng xốp của lát chuối.

5. Chi phí bảo trì và thay thế linh kiện định kỳ gồm những gì?

Các hạng mục bảo trì định kỳ gồm: thay dầu bơm chân không chuyên dụng sau mỗi 500 giờ chạy máy (~300.000 VNĐ), kiểm tra gioăng cao su silicone buồng chiên định kỳ 6 tháng/lần (~200.000 VNĐ), và vệ sinh xả cặn thanh gia nhiệt.

Kết luận

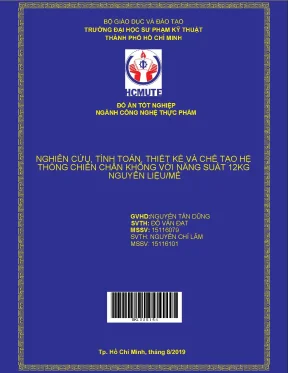

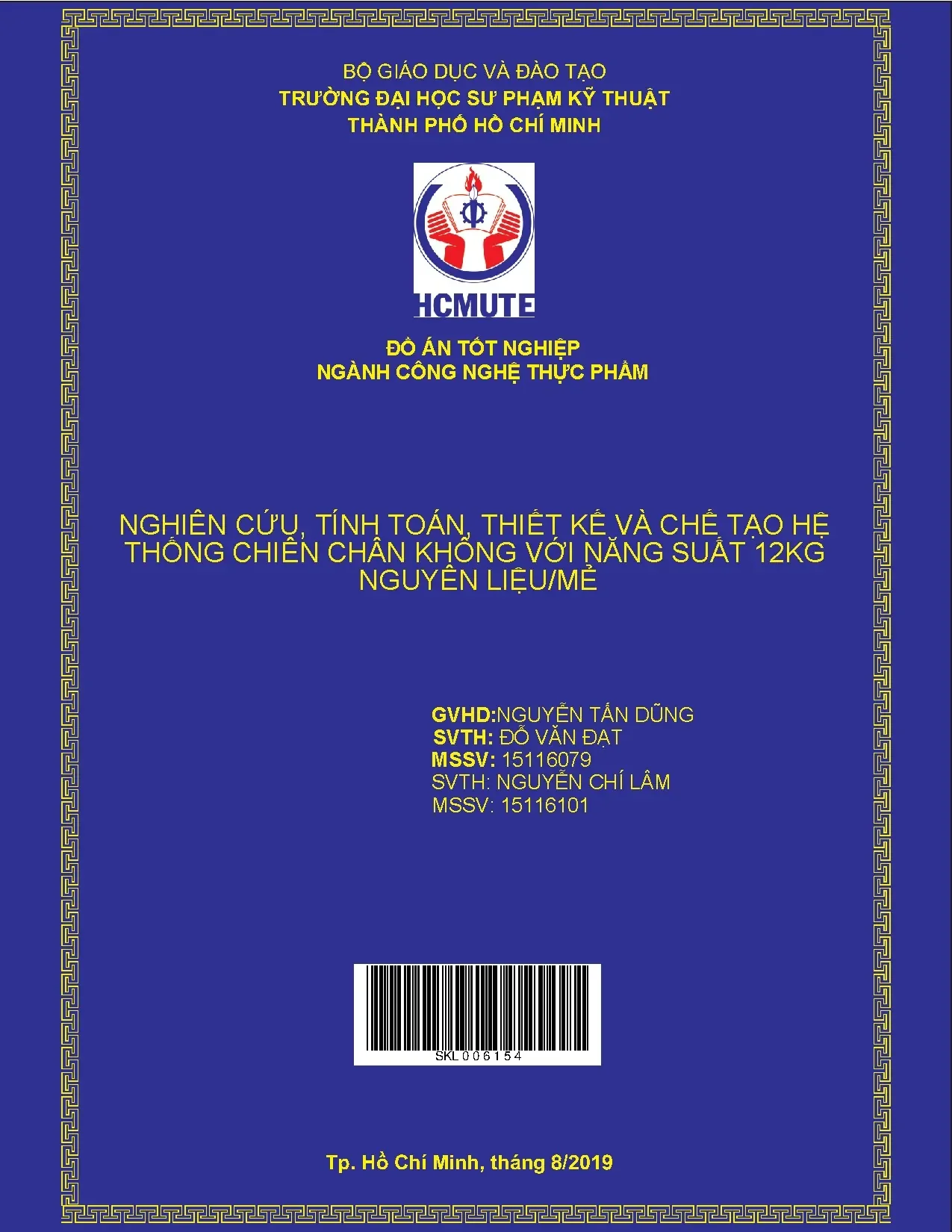

Đồ án tốt nghiệp "Nghiên cứu, tính toán, thiết kế và chế tạo hệ thống chiên chân không với năng suất 12kg nguyên liệu/mẻ" đã giải quyết xuất sắc bài toán tích hợp giữa kỹ thuật cơ khí chế tạo máy, nhiệt lạnh và công nghệ thực phẩm hiện đại. Hệ thống vận hành ổn định tại áp suất 0.2 atm và nhiệt độ 110°C, cho ra sản phẩm chuối giòn xốp hảo hạng, giữ nguyên màu sắc và hương vị tự nhiên với giá thành chế tạo chỉ bằng 1/3 thiết bị nhập ngoại.

Kết quả này khẳng định tính tự chủ công nghệ chế biến sâu nông sản trong nước, mở ra triển vọng ứng dụng rộng rãi cho nhiều chủng loại rau củ quả nhiệt đới của Việt Nam. Doanh nghiệp, cơ sở sản xuất và các nhóm nghiên cứu quan tâm có thể tiếp tục phát triển tích hợp công nghệ ly tâm tự động để hoàn thiện dây chuyền sản xuất công nghiệp quy mô lớn.
