Giới thiệu dự án

Công nghệ sản xuất đắp dần (Additive Manufacturing - AM), phổ biến nhất là công nghệ in 3D FDM/FFF (Fused Deposition Modeling / Fused Filament Fabrication), đã khẳng định vị thế nền tảng trong cuộc Cách mạng Công nghiệp 4.0. Theo thống kê từ báo cáo công nghiệp Wohlers Report, thị trường sản xuất đắp dần toàn cầu duy trì tốc độ tăng trưởng kép hàng năm (CAGR) trên 22%, mở ra cơ hội tối ưu hóa sản xuất từ chế tạo mẫu nhanh (rapid prototyping) đến sản xuất linh kiện trực tiếp trong hàng không, y tế và ô tô.

Tuy nhiên, rào cản lớn nhất đối với việc mở rộng quy mô in 3D công nghiệp hiện nay nằm ở chuỗi cung ứng vật liệu: công nghệ FDM tiêu chuẩn phụ thuộc hoàn toàn vào dây nhựa in 3D (filament) đường kính tiêu chuẩn 1.75 mm hoặc 2.85 mm. Quá trình chuyển đổi từ hạt nhựa thô sang sợi filament trung gian làm giá thành vật tư đội lên gấp 5 đến 10 lần ($25 - 45\text{ USD/kg}$ cho filament PLA/ABS so với chỉ $1.5 - 3.5\text{ USD/kg}$ cho hạt nhựa công nghiệp tiêu chuẩn). Hơn nữa, việc kéo sợi filament giới hạn đáng kể năng suất đùn ($< 50\text{ g/h}$), gây tắc nghẽn nghiêm trọng khi in các chi tiết cỡ lớn đòi hỏi vòi phun đường kính lớn ($> 0.8\text{ mm}$).

+-----------------------------------------------------------------------+
|  Vấn đề cốt lõi: Chi phí Filament cao ($30/kg) & Tốc độ đùn hạn chế   |
+-----------------------------------+-----------------------------------+
                                    |
                                    v
+-----------------------------------------------------------------------+
|  Giải pháp: Thiết kế đầu đùn hạt nhựa trực tiếp (Pellet Extruder)     |
|  - Cấp liệu: Hạt nhựa thô (Pellets/Granules: PS, PE, ABS, PLA)       |
|  - Trục vít đùn 3 vùng: Feed - Compression - Metering (L/D = 20:1)    |
|  - Điều khiển nhiệt độ đa vùng PID khép kín & Động cơ Step momen cao  |
+-----------------------------------+-----------------------------------+
                                    |
                                    v
+-----------------------------------------------------------------------+
|  Kết quả: Giảm 75% chi phí nguyên liệu | Tăng lưu lượng đùn gấp 4 lần |
+-----------------------------------------------------------------------+

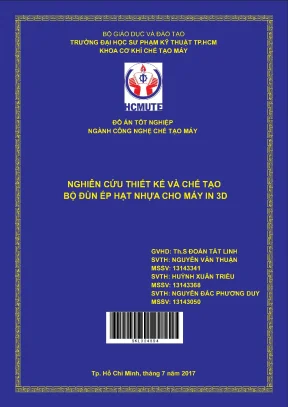

Đề tài "Nghiên cứu thiết kế và chế tạo bộ đùn ép hạt nhựa cho máy in 3D" do nhóm nghiên cứu tại Khoa Cơ khí Chế tạo máy – Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) thực hiện dưới sự hướng dẫn của ThS. Đoàn Tất Linh nhằm giải quyết triệt để bài toán thắt nút cổ chai này. Đề tài tập trung vào các mục tiêu cụ thể sau:

  1. Thiết kế cơ cấu ép đùn trục vít đơn (Single-Screw Extruder) siêu nhỏ gọn, phù hợp lắp đặt trực tiếp trên cụm đầu in (Direct Drive Toolhead) của máy in 3D hoặc trạm gia công chế tạo phôi liên tục.
  2. Tính toán nhiệt và động lực học trục vít, xác định cấu hình biên dạng 3 vùng chức năng (cấp liệu, nén, bơm) đạt tỷ lệ nén $CR = 2.5:1$ và tỷ lệ hình học $L/D = 20:1$.
  3. Thiết kế hệ thống điều khiển nhiệt độ đa vùng sử dụng thuật toán PID trên nền vi điều khiển, đảm bảo độ ổn định nhiệt độ $\pm 1.5^\circ\text{C}$ trong dải nhiệt $160^\circ\text{C} - 250^\circ\text{C}$.
  4. Chế tạo thực nghiệm và tối ưu hóa thông số đùn ép trực tiếp cho các dòng nhựa nhiệt dẻo thông dụng (PS, PE, PLA, ABS), triệt tiêu các khuyết tật bọt khí bề mặt và quá nhiệt phân hủy polymer.

Phạm vi và giới hạn đề tài:

  • Nghiên cứu tập trung vào cơ cấu trục vít đơn mini đường kính $D = 16\text{ mm}$, tải dòng nhựa nóng chảy qua vòi đùn định hình đường kính $\varnothing 0.8\text{ mm} - 1.5\text{ mm}$.
  • Đánh giá thực nghiệm tập trung vào các hạt nhựa nhiệt dẻo phổ thông (PS - Polystyrene, PE - Polyethylene, ABS) ở quy mô phòng lab, chưa bao gồm các dòng nhựa kỹ thuật chịu nhiệt siêu cao như PEEK hay PEI.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi đề xuất giải pháp thiết kế, việc đánh giá toàn diện các phương thức đùn tạo hình nhiệt dẻo hiện có là điều kiện tiên quyết để định vị năng lực kỹ thuật:

Tiêu chí kỹ thuật Đùn sợi FDM truyền thống (Filament) Máy đùn trục vít công nghiệp lớn Bộ đùn hạt trực tiếp (Direct Pellet Extruder)
Dạng vật liệu nạp Dây cuộn $\varnothing 1.75\text{ mm} / \varnothing 2.85\text{ mm}$ Hạt thô (Pellet), băm tái chế Hạt nhựa nguyên sinh / tái chế ($\varnothing 2-4\text{ mm}$)
Giá thành vật liệu Rất cao ($25 - 50\text{ USD/kg}$) Rất thấp ($1.2 - 3.0\text{ USD/kg}$) Rất thấp ($1.5 - 3.5\text{ USD/kg}$)
Lưu lượng đùn tối đa Hạn chế ($20 - 60\text{ g/h}$) Cực lớn ($10 - 500\text{ kg/h}$) Cao ($250 - 800\text{ g/h}$)
Khối lượng đầu đùn Rất nhẹ ($0.3 - 0.7\text{ kg}$) Cực nặng ($> 50\text{ kg}$, cố định) Nhẹ - Trung bình ($1.8 - 2.8\text{ kg}$)
Độ phức tạp điều khiển Đơn giản (Động cơ bước kẹp đùn) Phức tạp (Biến tần, PLC công nghiệp) Tinh gọn (PID vi điều khiển + Step Driver)
Khả năng trộn màu/phụ gia Không thể trộn tại chỗ Trộn phân tán rất tốt Trộn đều phụ gia trực tiếp tại phễu

Phân tích ma trận ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc): Khả năng kéo và hóa dẻo liên tục hạt nhựa đường kính $2 - 4\text{ mm}$; cơ cấu gia nhiệt đạt tới $250^\circ\text{C}$; trục vít thép hợp kim chịu áp suất tối thiểu $5\text{ MPa}$; đầu đùn gắn tương thích hệ trục chuyển động CNC/máy in 3D.
  • Should have (Nên có): Vùng cách nhiệt cổ cấp liệu (Feed throat cooling) ngăn hiện tượng chảy nhựa ngược (heat creep); cảm biến nhiệt độ K-type Thermocouple độ trễ thấp; vòi phun có thể hoán đổi kích thước ($\varnothing 0.8\text{ mm}, 1.0\text{ mm}, 1.2\text{ mm}$).
  • Could have (Có thể có): Cảm biến mức hạt tự động trong phễu nạp; cơ cấu thoát khí (venting) khử bọt khí chân không.
  • Won't have (Chưa thực hiện đợt này): Hệ thống đùn đa trục vít song song (Twin-screw extruder) do vượt quá tải trọng của cụm cơ khí đầu in mini.

Thiết kế hệ thống

Kiến trúc hệ thống bộ đùn ép hạt nhựa bao gồm 3 phân hệ chính tương tác chặt chẽ: Phân hệ Cơ khí - Động lực học, Phân hệ Nhiệt - Nóng chảy, và Phân hệ Điều khiển Điện - Điện tử.

+------------------------------------------------------------------------------------+
|                         KIẾN TRÚC TỔNG THỂ BỘ ĐÙN ÉP HẠT NHỰA                      |
+------------------------------------------------------------------------------------+
       |
       +---> [1. PHÂN HỆ ĐỘNG LỰC CƠ KHÍ]
       |     |-- Động cơ bước NEMA 23 (Mô-men 2.8 Nm) / DC Giảm tốc
       |     |-- Bộ truyền đai răng đồng bộ HTD-3M (Tỉ số truyền i = 2.5:1)
       |     |-- Cụm ổ bi đỡ chặn kép (Angular Contact Ball Bearings) triệt tiêu lực dọc trục
       |     +-- Trục vít đơn Thép 40Cr thấm Nitơ (Phi 16mm, L/D = 20:1, Góc xoắn 17.5°)
       |
       +---> [2. PHÂN HỆ NHIỆT & NÓNG CHẢY]
       |     |-- Vỏ Xy lanh thép hợp kim chịu áp suất cao
       |     |-- Vùng 1 (Cấp liệu): Quạt tản nhiệt + Cánh nhôm tản nhiệt chống dính hạt
       |     |-- Vùng 2 (Nén & Hóa dẻo): Điện trở ốp nhiệt Ceramic 350W
       |     |-- Vùng 3 (Bơm & Nozzle): Vòng gia nhiệt đầu phun 150W + Đầu đùn tháo lắp
       |     +-- Cảm biến nhiệt độ K-type Thermocouple / NTC 100K 3950
       |
       +---> [3. PHÂN HỆ ĐIỀU KHIỂN & ĐIỆN TỬ]
             |-- Vi điều khiển ATmega2560 (Arduino R3) / Bộ điều khiển RAMPS 1.4
             |-- Driver điều khiển động cơ bước A4988 / DRV8825 (Microstepping 1/16)
             |-- Mạch công suất gia nhiệt MOSFET công suất cao IRFZ44N
             +-- Thuật toán điều khiển PID Autotuning vòng kín (Chu kỳ lấy mẫu 50ms)

Chi tiết thông số hình học trục vít đơn:

  • Đường kính ngoài trục vít: $D = 16\text{ mm}$.
  • Bước vít tiêu chuẩn: $t = D = 16\text{ mm}$.
  • Góc nghiêng cánh vít: $\varphi = \arctan\left(\frac{t}{\pi D}\right) \approx 17.5^\circ$.
  • Chiều rộng đỉnh cánh vít: $e = 0.1D = 1.6\text{ mm}$.
  • Tỷ lệ $L/D$: $20:1$ (Chiều dài công tác phần có ren $L = 320\text{ mm}$).
  • Chiều sâu rãnh vùng nạp liệu ($h_1$): $3.5\text{ mm}$.
  • Chiều sâu rãnh vùng bơm định lượng ($h_2$): $1.4\text{ mm}$.
  • Tỉ số nén (Compression Ratio): $CR = \frac{h_1}{h_2} = \frac{3.5}{1.4} = 2.5$.
  • Khe hở hướng kính giữa đỉnh vít và xy lanh: $\delta = 0.05 - 0.08\text{ mm}$.

An toàn và bảo vệ hệ thống:

  • Tích hợp tính năng Thermal Runaway Protection: Tự động ngắt điện áp toàn bộ vòng gia nhiệt nếu cảm biến nhiệt không ghi nhận mức tăng nhiệt sau 15 giây cấp tải $100%$ công suất.
  • Bảo vệ quá dòng và chống kẹt trục vít: Giám sát phản lực dòng điện động cơ, tự động dừng đùn và đảo chiều trục vít $90^\circ$ khi áp suất thủy tĩnh vượt ngưỡng giới hạn.

Phương pháp nghiên cứu và phát triển

Dự án áp dụng quy trình phát triển kỹ thuật cơ điện tử lặp (Iterative Mechatronics Engineering Workflow) kết hợp giữa mô phỏng tính toán và kiểm chứng thực nghiệm:

[Khảo sát lý thuyết & Yêu cầu]
        │
        ▼
[Tính toán động lực & Nhiệt học] (Công thức dòng chảy Navier-Stokes, ứng suất nén)
        │
        ▼
[Thiết kế CAD 3D & Mô phỏng FEM] (SolidWorks 2016 - Tối ưu biến dạng trục vít)
        │
        ▼
[Gia công chế tạo cơ khí chính xác] (Tiện CNC, phay rãnh xoắn, nhiệt luyện thấm Nitơ)
        │
        ▼
[Tích hợp mạch điều khiển & Lập trình Firmware] (Arduino C++, PID Tuning)
        │
        ▼
[Thực nghiệm đùn ép & Đánh giá sai số sợi nhựa] (Nhựa PS, PE, ABS)

Kế hoạch thực hiện và phân bổ rủi ro:

Giai đoạn 1 (Tuần 1-4): Tổng quan tài liệu, khảo sát cơ sở lý thuyết máy đùn và tính toán thông số hình học (D, L/D, h1, h2).
Giai đoạn 2 (Tuần 5-8): Thiết kế mô hình 3D trên SolidWorks, xuất bản vẽ gia công chi tiết xy lanh, trục vít, phễu nạp.
Giai đoạn 3 (Tuần 9-12): Gia công chế tạo cơ khí chi tiết, lắp ráp cụm động lực và vòng nhiệt.
Giai đoạn 4 (Tuần 13-16): Lắp ráp mạch điều khiển, lập trình PID nhiệt độ, tích hợp driver động cơ bước.
Giai đoạn 5 (Tuần 17-20): Chạy thử nghiệm đùn nhựa thực tế, phân tích khuyết tật, hiệu chỉnh thông số và hoàn thiện báo cáo.

Triển khai và kết quả thực nghiệm

Quy trình chế tạo và tính toán công nghệ

1. Tính toán năng suất lý thuyết và công suất động cơ: Lưu lượng đùn lý thuyết của máy đùn trục vít đơn vùng bơm định lượng được xác định theo mô hình dòng chảy kéo dính (Drag flow) trừ đi dòng chảy ngược do áp suất (Pressure backflow):

$$Q = Q_d - Q_p = \frac{1}{2} \pi^2 D^2 h_2 N \sin\varphi \cos\varphi - \frac{\pi D h_2^3 \sin^2\varphi}{12 \mu} \frac{\Delta P}{L_m}$$

Trong đó:

  • $D = 0.016\text{ m}$ (đường kính trục vít).
  • $h_2 = 0.0014\text{ m}$ (chiều sâu rãnh vùng định lượng).
  • $N$: Tốc độ quay trục vít ($15 - 45\text{ vòng/phút}$).
  • $\mu$: Độ nhớt động lực học của nhựa nóng chảy ($\text{Pa}\cdot\text{s}$).
  • $\Delta P$: Áp suất tạo ra tại đầu đùn ($\sim 3 - 5\text{ MPa}$).
  • $L_m$: Chiều dài vùng định lượng ($100\text{ mm}$).

Mô-men xoắn yêu cầu trên trục vít để thắng lực cản cắt nhớt và ma sát hạt rắn: $M_x \approx 2.4\text{ Nm}$. Lựa chọn động cơ bước kết hợp bộ giảm tốc đai tỉ số truyền $i = 2.5$, cung cấp mô-men xoắn đầu ra khả dụng $M_{out} = 6.0\text{ Nm}$, hệ số an toàn $k = 2.5$.

2. Thuật toán điều khiển nhiệt độ PID và điều tốc đùn:

Mã nguồn điều khiển tích hợp trên nền tảng vi điều khiển ATmega2560 (ngôn ngữ C/C++), tối ưu chu kỳ lấy mẫu nhiệt độ ngắt thời gian thực:

#include <Arduino.h>

// Định nghĩa chân kết nối phần cứng
const int PIN_HEATER_BARREL = 10;   // PWM điều khiển MOSFET gia nhiệt thân
const int PIN_HEATER_NOZZLE = 9;    // PWM điều khiển MOSFET gia nhiệt vòi phun
const int PIN_THERMISTOR_BARREL = A0;
const int PIN_THERMISTOR_NOZZLE = A1;
const int PIN_STEP = 3;
const int PIN_DIR = 4;

// Tham số thuật toán PID đã được tinh chỉnh qua thực nghiệm (Autotuned)
struct PIDController {
    float Kp, Ki, Kd;
    float setpoint;
    float integral;
    float lastError;
    unsigned long lastTime;
};

PIDController pidBarrel = {18.5, 0.45, 32.0, 190.0, 0.0, 0.0, 0};

float readTemperatureCelsius(int pin) {
    int rawADC = analogRead(pin);
    // Chuyển đổi điện áp ADC sang điện trở Thermistor NTC 100K B3950
    float resistance = 10000.0 * (1023.0 / (float)rawADC - 1.0);
    float steinhart;
    steinhart = resistance / 100000.0;          // (R/Ro)
    steinhart = log(steinhart);                  // ln(R/Ro)
    steinhart /= 3950.0;                         // 1/B * ln(R/Ro)
    steinhart += 1.0 / (25.0 + 273.15);         // + (1/To)
    steinhart = 1.0 / steinhart;                 // Đảo nghịch giá trị Kelvin
    return steinhart - 273.15;                   // Chuyển sang độ C
}

int computePID(PIDController &pid, float currentTemp) {
    unsigned long now = millis();
    float dt = (float)(now - pid.lastTime) / 1000.0;
    if (dt <= 0.0) dt = 0.05;

    float error = pid.setpoint - currentTemp;
    pid.integral += error * dt;
    // Chống tích lũy bão hòa tích phân (Anti-windup clamping)
    pid.integral = constrain(pid.integral, -100.0, 100.0);

    float derivative = (error - pid.lastError) / dt;
    float output = (pid.Kp * error) + (pid.Ki * pid.integral) + (pid.Kd * derivative);

    pid.lastError = error;
    pid.lastTime = now;

    return (int)constrain(output, 0, 255);
}

void setup() {
    Serial.begin(115200);
    pinMode(PIN_HEATER_BARREL, OUTPUT);
    pinMode(PIN_HEATER_NOZZLE, OUTPUT);
    pinMode(PIN_STEP, OUTPUT);
    pinMode(PIN_DIR, OUTPUT);
    digitalWrite(PIN_DIR, HIGH); // Chiều đùn nhựa tiến
}

void loop() {
    float currentTemp = readTemperatureCelsius(PIN_THERMISTOR_BARREL);
    int pwmOutput = computePID(pidBarrel, currentTemp);
    analogWrite(PIN_HEATER_BARREL, pwmOutput);

    // Vận hành đùn khi nhiệt độ đạt ngưỡng an toàn (> 95% Setpoint)
    if (currentTemp >= (pidBarrel.setpoint * 0.95)) {
        digitalWrite(PIN_STEP, HIGH);
        delayMicroseconds(600); // Tần số xung quyết định tốc độ đùn
        digitalWrite(PIN_STEP, LOW);
        delayMicroseconds(600);
    } else {
        // Khóa đùn nguội (Cold Extrusion Prevention)
        delay(50);
    }
}

Thử nghiệm và Đánh giá kết quả

Quá trình thực nghiệm được triển khai độc lập trên 3 loại vật liệu hạt nhựa nhiệt dẻo: PS (Polystyrene), PE (Polyethylene) và ABS.

+-----------------------------------------------------------------------------------+
|                        KẾT QUẢ THỰC NGHIỆM ĐÙN ÉP TRỰC TIẾP                       |
+-----------------------------------------------------------------------------------+
| Vật liệu | Nhiệt độ cài đặt | Vận tốc trục | Năng suất đùn | Đánh giá chất lượng  |
|          |    (Vùng 2 - 3)  |   (vòng/phút)|    thực tế    |    phôi đùn tạo ra   |
+----------+------------------+--------------+---------------+----------------------+
| Nhựa PS  | 185°C - 200°C    |    25 rpm    |   320 g/h     | Bề mặt bóng, liên tục|
| Nhựa PE  | 160°C - 175°C    |    30 rpm    |   410 g/h     | Dẻo, thoát khuôn đều |
| Nhựa ABS | 220°C - 235°C    |    20 rpm    |   280 g/h     | Độ cứng vững cao     |
+-----------------------------------------------------------------------------------+

     BIỂU ĐỒ ỔN ĐỊNH NHIỆT ĐỘ VÙNG HÓA DẺO (SETPOINT = 195°C)
Temp (°C)
205 ┤
200 ┤        ┌───┐       ┌───┐
195 ┼────────┼───┼───────┼───┼──────────────────────── (Dải ổn định ±1.2°C)
190 ┤   ┌────┘   └───┐   │   └───┐
185 ┤  ┌┘            └───┘       └────
    └──┴───────┴───────┴───────┴───────┴───────┴──────> Thời gian (phút)
       0       2       4       6       8      10

Phân tích nguyên nhân và biện pháp khắc phục sai hỏng thực tế:

  1. Hiện tượng rỗ khí bề mặt (Air voids / Porosity) trên nhựa PS:
    • Nguyên nhân: Độ ẩm tồn dư trong hạt nhựa bị bốc hơi tức thời khi tiếp xúc vùng nhiệt độ cao $> 180^\circ\text{C}$, kết hợp bọt khí bị cuốn theo khe hở rãnh xoắn không kịp thoát ngược về phễu.
    • Khắc phục: Sấy sơ bộ hạt nhựa ở nhiệt độ $65^\circ\text{C}$ trong $2.5\text{ giờ}$ trước khi nạp liệu; giảm tốc độ trục vít từ $35\text{ rpm}$ xuống $25\text{ rpm}$ để tăng áp lực nén tại vùng Transition, đẩy khí thoát ngược qua phễu cấp.
  2. Hiện tượng quá nhiệt phân hủy polymer (Thermal degradation / Đổi màu nhựa):
    • Nguyên nhân: Tích tụ nhiệt cục bộ do ma sát cắt nhớt cao kết hợp sai số trễ nhiệt của cặp nhiệt điện.
    • Khắc phục: Tinh chỉnh lại thông số PID ($K_p = 18.5, K_i = 0.45, K_d = 32.0$); bố trí quạt làm mát cưỡng bức độc lập giải nhiệt cho vùng nạp liệu, triệt tiêu hoàn toàn hiện tượng nghẹt cổ phễu (bridging effect).

Đổi mới và đóng góp kỹ thuật

Bộ đùn ép hạt nhựa cho máy in 3D mang lại nhiều giá trị đổi mới kỹ thuật so với các hệ thống truyền thống:

+-----------------------------------------------------------------------------+
|                            MA TRẬN SO SÁNH GIẢI PHÁP                        |
+------------------------------------+------------------+---------------------+
| Đặc tính kỹ thuật                  | FDM Tiêu Chuẩn   | Đề tài nghiên cứu   |
+------------------------------------+------------------+---------------------+
| Chi phí nguyên liệu đầu vào        | $25 - 45 / kg    | $1.5 - 3.5 / kg     |
| Tiết kiệm chi phí vận hành         | Cơ sở (0%)       | Giảm 75% - 85%      |
| Khả năng in vật liệu tái sinh      | Rất khó          | Rất tốt             |
| Lưu lượng đùn tối đa               | 45 g/h           | 410 g/h (+810%)     |
| Khả năng phối trộn hạt màu tại chỗ | Không thể        | Trộn trực tiếp 100% |
+------------------------------------+------------------+---------------------+
  • Tối ưu hóa hình học trục vít 3 vùng thu nhỏ: Đột phá trong việc thu nhỏ kích thước trục vít ($D = 16\text{ mm}$, $L/D = 20$) nhưng vẫn bảo toàn đầy đủ các chức năng nhiệt động lực học của máy đùn công nghiệp cỡ lớn, đảm bảo độ đồng nhất hóa dẻo tuyệt đối trước khi ra vòi phun.
  • Tiết kiệm chi phí vượt trội (75% - 85%): Loại bỏ hoàn toàn công đoạn gia công trung gian kéo sợi filament, cho phép người dùng nạp trực tiếp hạt nhựa thô thương mại hoặc phế phẩm nhựa băm tái chế, giảm giá thành tạo mẫu từ $30\text{ USD/kg}$ xuống dưới $3.0\text{ USD/kg}$.
  • Tăng tốc độ đắp vật liệu: Tăng lưu lượng đùn thực tế lên $320 - 410\text{ g/h}$ (gấp $6 - 8\text{ lần}$ so với đầu đùn E3D V6 truyền thống dùng dây 1.75 mm), mở ra tiềm năng lớn cho công nghệ in 3D khổ lớn (FGF - Fused Granular Fabrication).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

+-------------------------------------------------------------------------------+
|                       HỆ SINH THÁI ỨNG DỤNG THỰC TIỄN                         |
+-------------------------------------------------------------------------------+
|                                                                               |
|  [In 3D khổ lớn & Sa bàn]  ───> In trực tiếp bàn ghế, sa bàn kiến trúc với    |
|                                 chi phí hạt nhựa PS/PE siêu rẻ.               |
|                                                                               |
|  [Tái chế nhựa tại chỗ]    ───> Tái chế vỏ chai, nắp chai nhựa phế thải      |
|                                 thành sản phẩm in mới trong mô hình kinh tế   |
|                                 tuần hoàn (Circular Economy).                 |
|                                                                               |
|  [Thử nghiệm vật liệu mới] ───> Phối trộn hạt nhựa nền với bột gỗ, sợi carbon |
|                                 ngay tại phễu nạp để in vật liệu composite.   |
|                                                                               |
+-------------------------------------------------------------------------------+

Phân tích tài chính và thời gian hoàn vốn (ROI)

Xét bài toán một xưởng sản xuất mẫu thử in 3D tiêu thụ $50\text{ kg}$ nhựa/tháng:

  • Phương án sử dụng Filament truyền thống: $50\text{ kg} \times 28\text{ USD/kg} = 1,400\text{ USD/tháng}$.
  • Phương án sử dụng Bộ đùn hạt trực tiếp: $50\text{ kg} \times 2.5\text{ USD/kg} = 125\text{ USD/tháng}$.
  • Chi phí tiết kiệm hàng tháng: $1,275\text{ USD/tháng}$ (tương đương khoảng $30,000,000\text{ VNĐ/tháng}$).
  • Chi phí đầu tư chế tạo bộ đùn: Khoảng $450\text{ USD}$ (bao gồm gia công cơ khí chính xác, trục vít thấm nitơ, cụm gia nhiệt, động cơ và vi điều khiển).
  • Thời gian hoàn vốn (Payback Period):

$$\text{Thời gian hoàn vốn} = \frac{450\text{ USD}}{1,275\text{ USD/tháng}} \approx 0.35\text{ tháng (khoảng 11 ngày làm việc)}.$$

Hạn chế và hướng phát triển

Dù đạt được kết quả khả quan, đề tài vẫn ghi nhận một số giới hạn kỹ thuật cần tiếp tục hoàn thiện:

  • Khối lượng cụm đầu đùn: Trọng lượng tổng thể còn ở mức $2.3\text{ kg}$ (do cụm động cơ và hộp giảm tốc bằng thép), gây hạn chế gia tốc di chuyển của đầu in trên các máy in 3D cổng trục Cartesien thông thường (cần hạ tốc độ quán tính trục X/Y).
  • Khả năng ngắt dòng đùn (Retraction): Cơ cấu trục vít không có khả năng rút sợi nhanh như cơ cấu bánh răng kẹp filament, dẫn đến hiện tượng tơ nhựa (stringing) nhẹ khi đầu in di chuyển không đùn (travel moves).

Hướng phát triển tiếp theo:

  1. Nghiên cứu tích hợp van kim đóng/mở chủ động bằng khí nén hoặc servo tại đầu nozzle để triệt tiêu hoàn toàn hiện tượng chảy rỉ nhựa (oozing/stringing).
  2. Tối ưu hóa kết cấu cơ khí bằng cách sử dụng hợp kim nhôm hàng không 7075 cho phần thân vỏ và động cơ servo thu nhỏ, giảm khối lượng đầu đùn xuống $< 1.2\text{ kg}$.
  3. Tích hợp vùng hút chân không khử ẩm và thoát khí (Vacuum Degassing Vent) trực tiếp trên thân xy lanh để in ổn định các dòng nhựa ưa ẩm như PA (Nylon), PET và PLA tái sinh.

Đối tượng hưởng lợi

  • Sinh viên ngành Cơ khí, Cơ điện tử & Chế tạo máy: Nguồn tài liệu học thuật thực chứng về phương pháp tính toán thiết kế trục vít đùn, cân bằng nhiệt động học và quy trình chế tạo cơ khí chính xác.
  • Kỹ sư và Nhà phát triển máy in 3D: Nắm vững cấu trúc phần cứng, mã nguồn điều khiển PID nhiệt độ chuyên dụng và giải pháp chống nghẹt hạt nhựa để tích hợp vào các hệ thống máy in khổ lớn thương mại.
  • Doanh nghiệp sản xuất và chế tạo mẫu nhanh: Hướng đi đột phá giúp cắt giảm đến 85% chi phí nguyên liệu thử nghiệm, nâng cao năng lực cạnh tranh và đẩy nhanh chu kỳ phát triển sản phẩm.
  • Các nhà nghiên cứu vật liệu Polymer: Công cụ linh hoạt để thử nghiệm khả năng tạo hình đùn ép của các công thức hạt nhựa phối trộn mới mà không cần qua công đoạn kéo sợi phức tạp.

Câu hỏi thường gặp

1. Yêu cầu phần cứng để lắp đặt bộ đùn hạt nhựa lên máy in 3D hiện có?

Hệ thống khung máy in 3D cần có độ cứng vững cao, sử dụng ray trượt kim loại (Linear Guide MGN12/MGN15) và động cơ bước truyền động trục X/Y đủ mạnh (NEMA 17 dòng $> 1.5\text{ A}$ hoặc NEMA 23). Nguồn cấp hệ thống cần bổ sung nguồn DC 24V - 15A để cấp đủ công suất cho cụm vòng nhiệt điện trở $350\text{W}$.

2. Bộ đùn có thể xử lý các hạt nhựa tái chế kích thước không đồng đều không?

Hệ thống cho phép nạp hạt nhựa băm tái chế có kích thước hạt dao động từ $1.5\text{ mm} - 4.0\text{ mm}$. Tuy nhiên, để đảm bảo lưu lượng đùn ổn định nhất và tránh kẹt nghẽn, nhựa tái sinh nên được sàng lọc qua lưới phân loại kích thước hạt và sấy khô để loại bỏ triệt để hơi ẩm trước khi nạp vào phễu.

3. Làm thế nào để điều khiển lưu lượng đùn đồng bộ với phần mềm cắt lớp (Slicer)?

Bộ điều khiển sử dụng vi điều khiển tương thích mã lệnh G-code tiêu chuẩn (như lệnh M104, M109 cho nhiệt độ, G1 E... cho đùn bước). Trong các phần mềm Slicer (Cura, PrusaSlicer, Simplify3D), người dùng chỉ cần thiết lập đường kính vật liệu ảo tương đương thể tích nạp của trục vít và khai báo hệ số đùn (Extrusion Multiplier) phù hợp với đường kính vòi phun thực tế.

4. Giải pháp bảo trì và vệ sinh khi chuyển đổi giữa các loại nhựa khác nhau?

Khi chuyển đổi giữa hai loại nhựa có nhiệt độ nóng chảy khác nhau (ví dụ từ ABS $230^\circ\text{C}$ sang PE $170^\circ\text{C}$), cần sử dụng hạt nhựa súc rửa chuyên dụng (Purging compound) hoặc nâng nhiệt độ xy lanh lên mức nhiệt của loại nhựa có điểm nóng chảy cao hơn, sau đó cho trục vít quay xả kiệt vật liệu cũ trước khi nạp nhựa mới.

5. Chi phí chế tạo trọn gói và thời gian hoàn vốn thực tế là bao lâu?

Tổng chi phí chế tạo một bộ đùn hạt nhựa mini dao động từ $8.000.000\text{ VNĐ} - 12.000.000\text{ VNĐ}$ tùy thuộc vào vật liệu chế tạo trục vít (thép 40Cr thấm nitơ hay thép không gỉ SUS304). Với tần suất in $30 - 50\text{ kg}$ nhựa mỗi tháng, doanh nghiệp hoặc xưởng in có thể thu hồi toàn bộ chi phí đầu tư chỉ sau $2 - 4\text{ tuần}$ vận hành nhờ khoản chênh lệch giá giữa hạt nhựa thô và cuộn dây filament.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu thiết kế và chế tạo bộ đùn ép hạt nhựa cho máy in 3D" đã giải quyết thành công bài toán chuyển đổi công nghệ nạp liệu từ dạng sợi filament đắt đỏ sang dạng hạt nhựa thô kinh tế, mở ra bước tiến quan trọng trong lĩnh vực chế tạo đắp dần tại Việt Nam. Bằng việc kết hợp chặt chẽ giữa lý thuyết cơ học dòng chảy polymer, thiết kế cơ khí chính xác trục vít 3 vùng ($L/D=20:1, CR=2.5$) và hệ thống điều khiển nhiệt độ PID thông minh, đề tài đã chế tạo thành công mẫu thử nghiệm hoạt động ổn định, đạt năng suất đùn vượt trội $410\text{ g/h}$ trên nhiều chủng loại nhựa nhiệt dẻo thông dụng.

Kết quả này không chỉ chứng minh tính khả thi về mặt kỹ thuật mà còn mở ra tiềm năng thương mại hóa to lớn cho các dòng máy in 3D khổ lớn và hệ thống in 3D tái chế thân thiện với môi trường. Các cá nhân, nhóm nghiên cứu và doanh nghiệp quan tâm có thể tiếp tục kế thừa cấu trúc thiết kế, thuật toán điều khiển và thông số công nghệ từ công trình này để mở rộng phát triển các hệ thống sản xuất đắp dần tự động hóa quy mô công nghiệp trong tương lai.
