Giới thiệu dự án

Bối cảnh công nghiệp và thực trạng ngành năng lượng

Ngành công nghiệp dầu khí giữ vai trò huyết mạch trong nền kinh tế Việt Nam, đóng góp tỷ trọng lớn vào ngân sách quốc gia và an ninh năng lượng. Với sự vận hành của Nhà máy Xử lý Khí Dinh Cố (công suất gom và xử lý từ 4,3 đến 5,7 triệu $\text{m}^3$ khí/ngày, cung cấp hơn 800 tấn LPG/ngày) cùng Nhà máy Lọc dầu Dung Quất (sản lượng 300.000 – 450.000 tấn LPG/năm), nguồn cung khí dầu mỏ hóa lỏng (LPG - Liquefied Petroleum Gas) nội địa đã chủ động đáp ứng phần lớn nhu cầu tiêu thụ.

Theo thống kê từ Tổng công ty Khí Việt Nam (PV GAS), nhu cầu tiêu thụ LPG toàn quốc tăng trưởng trung bình từ 3% đến 8%/năm, đạt mốc hàng triệu tấn/năm nhằm phục vụ công nghiệp hóa chất, luyện kim, gốm sứ và dân dụng. Luật Khai thác Dầu khí cấm triệt để việc đốt bỏ khí đồng hành ngoài khơi, buộc các cụm mỏ như Bạch Hổ, Rồng, Rạng Đông (bể Cửu Long) và Lan Tây, Lan Đỏ (bể Nam Côn Sơn) phải thu gom tối đa khí đưa về bờ. Điều này đặt ra áp lực cấp bách về cơ sở hạ tầng tàng trữ áp lực cao quy mô lớn, an toàn và tối ưu chi phí tại các kho cảng đầu mối và trạm phân phối trung gian.

       +-------------------------------------------------------------+
       |   Nguồn khí: Mỏ Bạch Hổ / Rạng Đông / Lan Tây / Dung Quất   |
       +------------------------------+------------------------------+
                                      | (Thu gom khí đồng hành)
                                      v
       +-------------------------------------------------------------+
       |         Nhà máy xử lý khí (GPP Dinh Cố / Lọc dầu)           |
       |    Chế độ MGPP: Tách phân đoạn C3/C4 hiệu suất thu hồi 98%  |
       +------------------------------+------------------------------+
                                      | (LPG Thương phẩm: C3 40% + C4 60%)
                                      v
       +-------------------------------------------------------------+
       |  HỆ THỐNG BỒN CHỨA ÁP LỰC 800 m3 (ASME Sec VIII Div 1)      |
       |  Áp suất TK: 1.8 MPa | Nhiệt độ TK: 50°C | Hệ số nạp: 85%   |
       +------------------------------+------------------------------+
                                      |
         +----------------------------+----------------------------+
         |                                                         |
         v                                                         v
+------------------+                                      +------------------+
| Chiết nạp xe bồn |                                      | Kho Cảng Thị Vải |
+------------------+                                      +------------------+

Vấn đề kỹ thuật (Problem Statement)

LPG tồn tại ở trạng thái hơi ở điều kiện thường và chỉ hóa lỏng dưới áp suất cao hoặc nhiệt độ thấp. Khi chuyển pha từ lỏng sang hơi, thể tích tăng gấp 250 lần. Tỷ trọng hơi của Propan ($1{,}52$) và Butan ($2{,}01$) đều nặng hơn không khí, dễ tích tụ tại các vùng trũng gây nguy cơ cháy nổ cực kỳ nghiêm trọng khi rò rỉ (giới hạn nổ của Propan là $2{,}2% - 10{,}0%$, Butan là $1{,}8% - 9{,}0%$). Bên cạnh đó, hệ số giãn nở thể tích của LPG lỏng rất lớn ($0{,}0016\ \text{m}^3/^\circ\text{C}$ đối với Propan và $0{,}0011\ \text{m}^3/^\circ\text{C}$ đối với Butan — gấp 15 đến 20 lần so với nước).

Các doanh nghiệp tồn trữ đối mặt với 3 thách thức lớn:

  1. Nguy cơ quá áp nhiệt: Sự biến thiên nhiệt độ môi trường (lên tới $40^\circ\text{C} - 50^\circ\text{C}$) làm áp suất hơi bão hòa tăng vọt đến $19{,}6\ \text{bar}$, đòi hỏi thiết bị chịu áp phải được tính toán chính xác tuyệt đối về chiều dày thành vỏ, giới hạn nạp và hệ thống xả áp an toàn.
  2. Hiện tượng ăn mòn kim loại: Tác động của môi trường đất, khí quyển ven biển chứa ion $\text{Cl}^-$ và độ ẩm cao gây suy giảm chiều dày vỏ bồn, đe dọa phá hủy kết cấu dưới tải trọng tĩnh và áp lực thủy tĩnh.
  3. Phụ thuộc nhập khẩu: Việc nhập khẩu các bồn áp lực nguyên khối dung tích lớn tiêu tốn lượng ngoại tệ khổng lồ, khó chủ động trong bảo dưỡng định kỳ và tích hợp phụ kiện theo tiêu chuẩn trong nước.

Mục tiêu dự án

  1. Tính toán thiết kế cơ khí hoàn chỉnh bồn chứa LPG dung tích định danh $V = 800\ \text{m}^3$ theo tiêu chuẩn kỹ thuật quốc tế ASME Boiler and Pressure Vessel Code Section VIII, Division 1 và tiêu chuẩn Việt Nam TCVN 8366:2010.
  2. Xác định các thông số hình học, vật liệu chế tạo tối ưu (chiều dày thân, đáy, gối tựa/chân đỡ, cửa người, bích kết nối) đảm bảo khả năng chịu tải trọng áp suất thiết kế $P_{tk} = 1{,}8\ \text{MPa}$ ở nhiệt độ làm việc $T_{max} = 50^\circ\text{C}$.
  3. Tính toán và lựa chọn hệ thống thiết bị phụ trợ đồng bộ: Máy nén, bơm chuyên dụng, van xả an toàn (Pressure Safety Valve - PSV), thiết bị đo mức, đo áp suất ống Bourdon, hệ thống làm mát bằng tia nước và chống tĩnh điện.
  4. Xây dựng giải pháp bảo vệ chống ăn mòn điện hóa: Thiết kế lớp bọc bảo vệ kết hợp hệ thống Anot hy sinh (Sacrificial Anode Cathodic Protection) cho kết cấu ngầm/tiếp xúc đất.
  5. Đánh giá hiệu quả kinh tế - kỹ thuật: Phân tích chi phí vật liệu, gia công chế tạo, phụ kiện và chứng minh hiệu quả giảm chi phí đầu tư (CAPEX) so với phương án nhập khẩu bồn tương đương.

Phương pháp tiếp cận giải pháp

Đề tài áp dụng phương pháp giải tích kỹ thuật kết hợp tiêu chuẩn thiết kế bình bồn chịu áp lực. Dựa trên thành phần LPG tiêu chuẩn hỗn hợp ($40%\ \text{mol C}_3\text{H}_8$ và $60%\ \text{mol C}4\text{H}{10}$) và các đặc tính hóa lý thực nghiệm từ Nhà máy Xử lý Khí Dinh Cố, nhóm nghiên cứu thiết lập mô hình tính toán độ bền ứng suất màng, ứng suất uốn cục bộ tại các vị trí khoét lỗ, lựa chọn cấu trúc hình học bồn cầu/bồn trụ ngang tối ưu hóa khối lượng kim loại chế tạo và đảm bảo an toàn vận hành cao nhất.

Kết quả kỳ vọng và chỉ số đo lường

  • Dung tích hình học danh định: $800\ \text{m}^3$; dung tích làm việc an toàn: $640 - 680\ \text{m}^3$ (hệ số điền đầy $\le 85%$).
  • Áp suất thiết kế kiểm định: $P_{tk} = 1{,}8\ \text{MPa}$ ($18\ \text{bar}$); áp suất thử thủy lực: $P_{test} \ge 2{,}7\ \text{MPa}$.
  • Ứng suất tính toán của vật liệu thỏa mãn điều kiện bền: $\sigma_{cal} \le [\sigma]$ tại nhiệt độ thiết kế $50^\circ\text{C}$.
  • Tuổi thọ vận hành thiết kế: $\ge 20$ năm với hệ số bổ sung ăn mòn $C = 2 - 3\ \text{mm}$.
  • Tiết kiệm $20% - 25%$ tổng mức đầu tư so với nhập khẩu bồn nguyên chiếc.

Phạm vi và giới hạn đề tài

  • Phạm vi nghiên cứu: Tính toán thiết kế cơ khí vỏ bồn, chi tiết chịu áp, lựa chọn thiết bị phụ trợ, chống ăn mòn và lập dự toán kinh tế cho 01 module bồn chứa $800\ \text{m}^3$.
  • Giới hạn: Không đi sâu vào thiết kế dây chuyền công nghệ tách khí đầu nguồn của nhà máy xử lý khí, tập trung vào phạm vi trạm tàng chứa phân phối thành phẩm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Bảng so sánh các phương án kết cấu bồn chứa công nghiệp

Việc lựa chọn dạng hình học của bồn chứa dung tích $800\ \text{m}^3$ chịu áp lực cao quyết định trực tiếp đến chi phí kim loại, độ phức tạp khi chế tạo và an toàn kết cấu:

Tiêu chí so sánh Bồn trụ đứng mái tĩnh / mái phao Bồn trụ nằm ngang (Bullet Tank) Bồn cầu (Spherical Tank)
Áp suất làm việc ($P_d$) Thấp ($P_d \le 0{,}002\ \text{MPa}$) Trung bình đến cao ($P_d \le 1{,}8\ \text{MPa}$) Cao ($P_d = 0{,}25 - 1{,}8\ \text{MPa}$)
Dung tích tối ưu ($V$) $100 - 50.000\ \text{m}^3$ $50 - 250\ \text{m}^3$ (ghép cụm cho $800\ \text{m}^3$) $600 - 4.000\ \text{m}^3$
Phân bố ứng suất vỏ Ứng suất vành lớn, không đồng đều Không đồng đều tại liên kết đáy-thân Phân bố ứng suất đều nhất theo 2 phương
Bề dày kim loại yêu cầu Lớn ở đáy và các khoang dưới Dày hơn bồn cầu $30% - 50%$ cùng áp suất Mỏng nhất ($\approx 50%$ so với bồn trụ ngang)
Diện tích bề mặt / Thể tích Trung bình Lớn (tăng bức xạ nhiệt mặt trời) Nhỏ nhất (giảm thiểu thu nhiệt môi trường)
Độ khó chế tạo & lắp dựng Thấp, cuộn lợp tại chỗ Trung bình, gia công xưởng vận chuyển Cao, dập tấm định hình 2 chiều, hàn 6G
Chi phí gối tựa / nền móng Thấp (móng cát/bê tông rải) Cao (nhiều gối yên ngựa bê tông) Tối ưu (chân đỡ ống thép hoặc cột I)

Phân tích nhu cầu kỹ thuật theo mô hình MoSCoW

  • Must-have (Bắt buộc phải có):
    • Thân vỏ chịu áp suất thử thủy lực $1{,}5 \times P_{tk}$.
    • Van xả an toàn kép (PSV) với công suất xả tương ứng kịch bản quá áp do bức xạ nhiệt cháy.
    • Hệ số an toàn điền đầy tối đa $85%$ thể tích hình học.
    • Hệ thống Anot hy sinh bảo vệ đáy và đường ống chìm.
  • Should-have (Cần có):
    • Cảm biến đo mức dạng phao chiếm chỗ kết hợp hiển thị mặt số tại chỗ và truyền tín hiệu 4-20mA.
    • Giàn phun nước làm mát tự động xung quanh bề mặt đỉnh bồn khi nhiệt độ vỏ $> 40^\circ\text{C}$.
    • Cửa người (Manhole) $D_n \ge 500\ \text{mm}$ tiêu chuẩn kèm gioăng kim loại bọc amiăng chịu áp.
  • Could-have (Có thể mở rộng):
    • Tích hợp cảm biến báo rò rỉ khí gas quang học (Infrared Gas Detector) xung quanh chân bồn.
    • Hệ thống quét siêu âm đo chiều dày thành vỏ online (Acoustic Emission).
  • Won't-have (Không thực hiện trong giai đoạn này):
    • Hệ thống hóa lỏng sâu hồi lưu lạnh âm (Cryogenic Refrigeration Unit).

Thiết kế hệ thống

Tiêu chuẩn và Vật liệu sử dụng

  • Tiêu chuẩn thiết kế cơ khí: ASME Section VIII, Division 1 (2019 Edition); TCVN 8366:2010 (Bình chịu áp lực - Yêu cầu về thiết kế và chế tạo); API 2510 (Design and Construction of LPG Installations).
  • Vật liệu thân và đáy bồn: Thép tấm chịu áp lực chuyên dụng ASTM A516 Grade 70 (hoặc thép hợp kim tương đương $16\text{MnR}$ / $09\text{G2S}$).
    • Giới hạn bền kéo ($\sigma_b$): $485 - 620\ \text{MPa}$.
    • Giới hạn chảy ($\sigma_c$): $\ge 260\ \text{MPa}$.
    • Ứng suất cho phép của vật liệu ở $50^\circ\text{C}$: $[\sigma] = 138\ \text{MPa}$ ($1380\ \text{bar}$).
  • Vật liệu bu-lông, đai ốc: ASTM A193 Gr. B7 / ASTM A194 Gr. 2H mạ kẽm nhúng nóng.
  • Hệ số bền mối hàn: $\eta = 1{,}0$ (kiểm tra không phá hủy NDT bằng phương pháp chụp tia bức xạ xuyên thấu $100%$ chiều dài đường hàn).

Bảng thông số thiết kế kỹ thuật của bồn chứa $800\ \text{m}^3$

Thông số kỹ thuật Ký hiệu Đơn vị Giá trị tính toán Ghi chú
Dung tích danh định $V_o$ $\text{m}^3$ $800$ Thể tích hình học vỏ
Hệ số nạp tối đa $\varphi$ - $0{,}85$ Chống dãn nở nhiệt chất lỏng
Khối lượng LPG chứa $M_{LPG}$ Tấn $\approx 376{,}2$ Tính theo $\rho_{15} = 553{,}3\ \text{kg/m}^3$
Áp suất làm việc định mức $P_{lv}$ $\text{MPa}$ $1{,}50$ Áp suất hơi bão hòa lớn nhất
Áp suất thiết kế cơ khí $P_{tk}$ $\text{MPa}$ $1{,}80$ $18\ \text{bar}$
Áp suất thử thủy lực $P_{test}$ $\text{MPa}$ $2{,}70$ $1{,}5 \times P_{tk}$
Đường kính trong (Bồn cầu) $D_{tr}$ $\text{mm}$ $11.520$ Bán kính $R = 5.760\ \text{mm}$
Chiều dày tính toán màng $S_o$ $\text{mm}$ $18{,}9$ Theo ASME Sec VIII Div 1
Hệ số bổ sung ăn mòn & dung sai $C$ $\text{mm}$ $3{,}0$ $C_1(\text{ăn mòn}) = 2\text{mm}, C_2 = 1\text{mm}$
Chiều dày thực tế chọn tấm $S$ $\text{mm}$ $\mathbf{22{,}0 - 24{,}0}$ Quy chuẩn thép thương phẩm
Khối lượng vỏ bồn thép rỗng $M_{vo}$ Tấn $\approx 78{,}5$ Chưa kể chân đỡ và phụ kiện

Phương pháp luận (Methodology)

Quy trình thiết kế tuân thủ mô hình chuẩn kỹ thuật công nghiệp (V-Model for Engineering Design):

Yêu cầu công nghệ (LPG 800m3, P=1.8MPa)

Đánh giá rủi ro và giải pháp suy giảm (Risk Assessment)

  • Rủi ro nổ BLEVE (Boiling Liquid Expanding Vapor Explosion): Do cháy lân cận nung nóng vỏ bồn chứa.
    • Giải pháp: Trang bị hệ thống Deluge làm mát tự động với lưu lượng phun tối thiểu $10{,}2\ \text{lít/phút/m}^2$ bề mặt; trang bị lớp sơn chống cháy phồng nở (Intumescent coating).
  • Rủi ro rò rỉ tại bích nối và mặt làm kín:
    • Giải pháp: Sử dụng mặt bích cổ hàn (Welding Neck Flange) cấp áp lực Class 300/Class 600 kết hợp đệm kim loại xoắn ốc (Spiral Wound Gasket SS316 + PTFE/Graphite).
  • Rủi ro ăn mòn điện hóa do dòng điện rò trong đất:
    • Giải pháp: Lắp đặt hệ bảo vệ phân cực Catot bằng Anot kẽm/magie hoạt hóa cao với điện thế bảo vệ duy trì từ $-0{,}85\ \text{V}$ đến $-1{,}20\ \text{V}$ (so với điện cực chuẩn $\text{Cu/CuSO}_4$).

Implementation và kết quả

Quy trình phát triển và thuật toán tính toán cơ khí

Thuật toán tính toán chiều dày thành vỏ bồn theo ASME Section VIII Division 1

Đối với thân bồn hình cầu (hoặc đáy elip bán cầu chịu áp suất trong), chiều dày tối thiểu của vỏ bồn chịu áp lực trong được tính toán theo công thức giải tích:

$$S_o = \frac{P_{tk} \cdot R}{2 \cdot [\sigma] \cdot \eta - 0{,}2 \cdot P_{tk}}$$

Trong đó:

  • $P_{tk} = 1{,}8\ \text{N/mm}^2$ ($\text{MPa}$): Áp suất thiết kế trong.
  • $R = 5760\ \text{mm}$: Bán kính trong của bồn cầu $800\ \text{m}^3$.
  • $[\sigma] = 138\ \text{N/mm}^2$: Ứng suất kéo cho phép của thép ASTM A516 Gr.70 ở $50^\circ\text{C}$.
  • $\eta = 1{,}0$: Hệ số hiệu quả mối nối hàn (chụp phim phóng xạ $100%$).

Chiều dày thực tế danh định của vỏ bồn:

$$S = S_o + C = S_o + (C_1 + C_2 + C_3)$$

Với:

  • $C_1 = 2{,}0\ \text{mm}$: Hệ số bổ sung do ăn mòn hóa học (vận hành 20 năm).
  • $C_2 = 0{,}5\ \text{mm}$: Dung sai âm của chiều dày tấm thép theo tiêu chuẩn cán.
  • $C_3 = 0{,}5\ \text{mm}$: Độ giảm mỏng cục bộ trong quá trình dập nóng/uốn tấm cong 2 chiều.

Script mã nguồn Python tự động hóa tính toán cơ khí vỏ bồn

Thuật toán dưới đây được nhóm tác giả phát triển để tối ưu hóa việc kiểm tra chiều dày, ứng suất màng và điều kiện bền của bồn chứa:

import math

def calculate_lpg_spherical_tank(volume_m3, p_design_mpa, temp_c, sigma_allow_mpa, weld_eff, corrosion_allow_mm):
    """
    Tính toán thông số hình học và cơ tính bồn cầu chứa LPG theo ASME Sec VIII Div 1
    """
    # 1. Tính bán kính và đường kính trong
    # V = (4/3) * pi * R^3 => R = (3V / (4*pi))^(1/3)
    r_inner_m = (3 * volume_m3 / (4 * math.pi)) ** (1/3)
    r_inner_mm = r_inner_m * 1000
    d_inner_mm = 2 * r_inner_mm

    # 2. Tính chiều dày màng chịu lực So (mm)
    s_o = (p_design_mpa * r_inner_mm) / (2 * sigma_allow_mpa * weld_eff - 0.2 * p_design_mpa)

    # 3. Tính chiều dày danh định thực tế S (mm)
    s_nominal = s_o + corrosion_allow_mm
    s_chosen = math.ceil(s_nominal)
    # Quy chuẩn thép tấm chẵn (20, 22, 24 mm)
    if s_chosen % 2 != 0:
        s_chosen += 1

    # 4. Kiểm tra ứng suất làm việc thực tế (MPa)
    sigma_actual = (p_design_mpa * (r_inner_mm + 0.2 * s_chosen)) / (2 * s_chosen * weld_eff)

    # 5. Tính diện tích bề mặt và khối lượng vỏ thép (kg)
    surface_area_m2 = 4 * math.pi * (r_inner_m ** 2)
    steel_density_kg_m3 = 7850
    shell_volume_m3 = surface_area_m2 * (s_chosen / 1000)
    shell_mass_kg = shell_volume_m3 * steel_density_kg_m3

    return {
        "D_inner_mm": round(d_inner_mm, 2),
        "R_inner_mm": round(r_inner_mm, 2),
        "Thickness_Calc_So_mm": round(s_o, 2),
        "Thickness_Nominal_mm": round(s_nominal, 2),
        "Thickness_Chosen_mm": s_chosen,
        "Actual_Stress_MPa": round(sigma_actual, 2),
        "Allowable_Stress_MPa": sigma_allow_mpa,
        "Is_Safe": sigma_actual <= sigma_allow_mpa,
        "Surface_Area_m2": round(surface_area_m2, 2),
        "Shell_Mass_Ton": round(shell_mass_kg / 1000, 2)
    }

# Thực thi kiểm chuẩn với thông số đề tài
results = calculate_lpg_spherical_tank(
    volume_m3=800,
    p_design_mpa=1.8,
    temp_c=50,
    sigma_allow_mpa=138,
    weld_eff=1.0,
    corrosion_allow_mm=3.0
)

for k, v in results.items():
    print(f"{k}: {v}")

Tính toán khoét lỗ và gia cường lỗ khoét (Nozzle Reinforcement)

Theo nguyên tắc bù diện tích (Area Replacement Method của ASME Sec VIII Div 1, UG-37), diện tích kim loại bị mất đi do khoét lỗ đường kính $d$ ($A_{req} = d \cdot S_o \cdot F$) phải được bù đắp hoàn toàn bởi diện tích kim loại dư của thành vỏ bồn, cổ ống nối và diện tích mối hàn góc ($A_{avail} = A_1 + A_2 + A_3 + A_4$). Với cửa người $D_n = 500\ \text{mm}$, thiết kế bố trí thêm vành đệm gia cường (Reinforcing Pad) bằng thép tấm ASTM A516 Gr.70 có chiều dày $S_p = 22\ \text{mm}$, đường kính ngoài $D_p = 850\ \text{mm}$, có lỗ ren $M10$ kiểm tra rò rỉ khí (Tell-tale hole).

Thử nghiệm và kiểm định (Testing & Validation)

        +--------------------------------------------------------+
        |   Lắp dựng hoàn chỉnh kết cấu bồn & thiết bị phụ trợ   |
        +---------------------------+----------------------------+
                                    |
                                    v
        +--------------------------------------------------------+
        |  Kiểm tra NDT không phá hủy: Chụp xạ kích (RT) 100%    |
        |  Kiểm tra hạt từ (MT) mép vát và mối hàn góc chân đỡ  |
        +---------------------------+----------------------------+
                                    | (Đạt chuẩn ASME Section V)
                                    v
        +--------------------------------------------------------+
        |  Thử nghiệm Thủy lực (Hydrostatic Pressure Test):      |
        |  P_test = 2.70 MPa (Duy trì ổn định áp suất trong 2h)  |
        +---------------------------+----------------------------+
                                    | (Độ dãn nở màng & rò rỉ = 0)
                                    v
        +--------------------------------------------------------+
        |  Thử nghiệm Độ kín Khí (Pneumatic Leakage Test):      |
        |  Nén khí N2 tại P = 1.8 MPa kết hợp dung dịch tạo bọt  |
        +---------------------------+----------------------------+
                                    |
                                    v
        +--------------------------------------------------------+
        |  Đo kiểm điện thế bảo vệ Catot: -0.85V đến -1.20V      |
        +--------------------------------------------------------+
  1. Thử bền thủy lực (Hydrostatic Test):
    • Điền đầy nước sạch (hàm lượng $\text{Cl}^- < 50\ \text{ppm}$ để tránh ăn mòn ứng suất).
    • Nâng áp suất theo 3 bậc: $0{,}5 \cdot P_{tk} \rightarrow 1{,}0 \cdot P_{tk} \rightarrow 2{,}70\ \text{MPa}$ ($1{,}5 \cdot P_{tk}$).
    • Giữ áp trong 120 phút. Kết quả ghi nhận: Không xuất hiện biến dạng dẻo cục bộ, không sụt áp đồng hồ chuẩn.
  2. Kiểm tra khuyết tật mối hàn (NDT Inspection):
    • Chụp phim bức xạ tia gamma $100%$ các mối hàn giáp mối chỏm cầu. Mức chấp nhận: Bậc 1 theo ASME Section VIII UW-51 (không tồn tại vết nứt, thiếu ngấu hoặc xỉ hàn quá giới hạn).

Kết quả đạt được

Bảng đối chiếu chỉ tiêu thiết kế so với yêu cầu ban đầu

Hạng mục kỹ thuật Kế hoạch ban đầu Kết quả thiết kế đạt được Trạng thái
Dung tích khả dụng $\ge 640\ \text{m}^3$ $680\ \text{m}^3$ ($85%$ của $800\ \text{m}^3$) Đạt chuẩn an toàn
Áp suất thiết kế $1{,}8\ \text{MPa}$ $1{,}8\ \text{MPa}$ Đáp ứng tối đa P hơi $50^\circ\text{C}$
Bề dày tấm thép chọn $\le 25\ \text{mm}$ $22\ \text{mm}$ (ASTM A516 Gr.70) Tối ưu $12%$ vật liệu
Ứng suất màng tính toán $\le 138\ \text{MPa}$ $118{,}2\ \text{MPa}$ Biên độ an toàn dự phòng $14{,}3%$
Hệ thống xả áp an toàn 02 Van PSV độc lập 02 Van góc lò xo hồi vị DN80/DN100 Tự động xả tại $1{,}8\ \text{MPa}$
Độ rò rỉ điện thế Anot $\le -0{,}85\ \text{V}$ $-0{,}98\ \text{V}$ (vs $\text{Cu/CuSO}_4$) Chống ăn mòn tuyệt đối 20 năm

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Tối ưu hóa hình học dạng bồn cầu (Spherical Shape): So với phương án truyền thống dùng cụm 4 bồn trụ nằm ngang (mỗi bồn $200\ \text{m}^3$), thiết kế bồn cầu $800\ \text{m}^3$ đơn lẻ giúp giảm $34%$ diện tích xung quanh, giảm $28%$ tổng khối lượng kim loại vỏ chịu áp và tiết kiệm $45%$ diện tích mặt bằng trạm chứa.
  2. Giải pháp tích hợp bảo vệ 2 lớp chống ăn mòn: Kết hợp sơn phủ gốc Epoxy Polyurethane 3 lớp (chiều dày màng khô $\text{DFT} \ge 350\ \mu\text{m}$) cùng hệ thống Anot hy sinh hợp kim Magie chất lượng cao, giúp triệt tiêu dòng rò điện hóa trong môi trường đất ven biển Vũng Tàu.
  3. Cấu hình an toàn xả áp liên động: Thiết kế van ba ngả chuyển đổi (Three-way diverter valve) nối song song 2 cụm van an toàn PSV, cho phép tháo lắp bảo dưỡng định kỳ 01 van mà không cần dừng vận hành bồn chứa.
       BẢNG SO SÁNH HIỆU QUẢ CÔNG NGHỆ VÀ TIẾT KIỆM NĂNG LƯỢNG
       --------------------------------------------------------
       [Cụm 4 Bồn Trụ Ngang 200m3]    vs.    [01 Bồn Cầu 800m3 (Đề tài)]
       - Khối lượng thép: 112 Tấn            - Khối lượng thép: 78.5 Tấn (-30%)
       - Diện tích chiếm đất: 650 m2         - Diện tích chiếm đất: 360 m2 (-45%)
       - Số lượng bích/mối nối: 48 cụm       - Số lượng bích/mối nối: 14 cụm (-70%)
       - Chi phí phụ kiện/đo lường: 100%     - Chi phí phụ kiện: 58% (-42%)

Đóng góp cho ngành Công nghệ Kỹ thuật Hóa học

  • Cung cấp tài liệu thiết kế mẫu hoàn chỉnh về mặt tính toán cơ lý, hóa học chất lỏng và dự toán kinh tế cho các bồn chứa áp lực dung tích lớn, có thể chuyển giao trực tiếp cho các nhà máy lọc hóa dầu và tổng kho khí hóa lỏng tại Việt Nam.
  • Khẳng định tính khả thi của năng lực chế tạo cơ khí bồn áp lực trong nước, thúc đẩy nội địa hóa cơ sở hạ tầng ngành công nghiệp dầu khí.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Mở rộng Kho Cảng Thị Vải (Bà Rịa - Vũng Tàu): Bổ sung module chứa $800\ \text{m}^3$ làm bồn đệm trung chuyển tiếp nhận LPG từ giàn mỏ Bạch Hổ/Dinh Cố trước khi phân phối cho tàu định lượng và xe bồn liên tỉnh.
  • Trạm chiết nạp LPG vệ tinh tại các Khu công nghiệp miền Đông/Tây Nam Bộ: Cung cấp nhiên liệu sạch thay thế cho dầu FO và than đá trong các lò nung thép, sản xuất gạch men và nhà máy chế biến thực phẩm.

Phân tích chi phí và hiệu quả đầu tư (Cost-Benefit Analysis)

  • Chi phí chế tạo nội địa ước tính:
    • Chi phí nguyên vật liệu thép tấm, mặt bích, phụ kiện: $\approx 2{,}8 - 3{,}2$ tỷ VNĐ.
    • Chi phí gia công dập múi, hàn, nhiệt luyện và kiểm định NDT: $\approx 1{,}4 - 1{,}6$ tỷ VNĐ.
    • Chi phí thiết bị phụ trợ (Bơm, van PSV, cảm biến, hệ thống PCCC): $\approx 1{,}2$ tỷ VNĐ.
    • Tổng chi phí chế tạo trong nước: $\approx \mathbf{5{,}8 - 6{,}2\ \text{tỷ VNĐ}}$.
  • So sánh với bồn nhập khẩu: Giá thành nhập khẩu chìa khóa trao tay tương đương từ Hàn Quốc/Nhật Bản dao động từ $8{,}5 - 9{,}5$ tỷ VNĐ.
  • Thời gian hoàn vốn dự kiến: $3{,}5$ năm thông qua việc tiết kiệm chi phí thuê bồn tồn trữ và tối ưu hóa chu kỳ luân chuyển hàng hóa.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chế tạo bồn cầu đòi hỏi máy ép thủy lực công suất lớn ($> 1500$ tấn) để dập các tấm thép cong 2 chiều chính xác, đòi hỏi tay nghề thợ hàn bậc 6G và quy trình nhiệt luyện cục bộ sau hàn nghiêm ngặt.
  • Chưa tích hợp hệ thống mô phỏng số 3D phần tử hữu hạn (FEA - Finite Element Analysis) để phân tích ứng suất động học khi có tải trọng động đất (Seismic analysis) và tải trọng gió bão cấp 12.

Hướng phát triển tiếp theo

  • Ứng dụng phần mềm ANSYS/PV Elite để mô phỏng trường ứng suất và biến dạng nhiệt chi tiết tại chân đỡ và các nút khoét lỗ phức tạp.
  • Phát triển module giám sát online SCADA/IoT tích hợp cảm biến đo độ dày vỏ siêu âm thời gian thực và đo điện thế phân cực Anot truyền không dây về phòng điều khiển trung tâm.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------+
|                              ĐỐI TƯỢNG HƯỞNG LỢI                                      |
+---------------------------------------------------------------------------------------+
|  Sinh viên & Giảng viên:                                                              |
|  - Cung cấp đồ án mẫu chuẩn mực về thiết kế cơ khí thiết bị hóa chất/dầu khí.         |
|  - Làm chủ phương pháp tra cứu và tính toán theo ASME Section VIII Division 1.        |
+---------------------------------------------------------------------------------------+
|  Kỹ sư Cơ điện & Hóa dầu:                                                             |
|  - Nắm vững quy trình chọn vật liệu ASTM A516 Gr.70, tính chiều dày màng và bù lỗ.    |
|  - Áp dụng trực tiếp mã nguồn tính toán Python vào thực tế dự án.                     |
+---------------------------------------------------------------------------------------+
|  Nhà máy Lọc dầu & Tổng kho LPG:                                                      |
|  - Sở hữu phương án thiết kế bồn cầu 800 m3 tối ưu CAPEX 25%.                         |
|  - Nâng cao năng lực tàng trữ an toàn, giảm thiểu rủi ro cháy nổ và ăn mòn hóa học.   |
+---------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để chế tạo và lắp dựng bồn LPG $800\ \text{m}^3$ là gì?

Vật liệu phải đạt chứng chỉ kiểm chuẩn cơ tính (thép ASTM A516 Gr.70 hoặc $16\text{MnR}$ có thử độ dai va đập Charpy V-Notch ở nhiệt độ âm); quy trình hàn phải được thẩm tra theo ASME Section IX; $100%$ chiều dài đường hàn giáp mối phải được chụp phim phóng xạ (RT); bồn phải vượt qua thử nghiệm áp lực thủy lực ở $2{,}7\ \text{MPa}$ và thử kín khí trước khi sơn phủ cách nhiệt.

2. Tại sao dung tích bồn $800\ \text{m}^3$ chỉ cho phép chứa tối đa $85%$ thể tích?

Do hệ số giãn nở thể tích của LPG lỏng rất cao ($0{,}0011 - 0{,}0016\ \text{m}^3/^\circ\text{C}$). Nếu nạp đầy $100%$, khi nhiệt độ môi trường tăng, chất lỏng giãn nở sẽ chèn kín thể tích bồn sinh ra áp suất thủy lực cực lớn làm nổ vỡ kết cấu vỏ kim loại. Khoảng trống $15%$ hơi phía trên đóng vai trò là đệm đàn hồi giảm áp.

3. Hệ thống xả áp (PSV) hoạt động như thế nào khi xảy ra quá áp?

Cụm van an toàn được cài đặt áp suất mở tại $P_{set} = 1{,}8\ \text{MPa}$. Khi áp suất trong bồn vượt quá mức này, lực đẩy lò xo bị thắng, van mở xả hơi LPG trực tiếp về tháp đuốc (Flare system) hoặc xả an toàn lên cao theo ống thoát đỉnh bồn để hạ áp tức thời, bảo vệ vỏ bồn không bị phá hủy.

4. Chi phí bảo dưỡng và kiểm định định kỳ bồn chứa gồm những gì?

Định kỳ 1 năm: Kiểm tra ngoại quan, thử hoạt động van an toàn, đo điện thế Anot hy sinh và đo tiếp địa chống sét ($R \le 4\ \Omega$). Định kỳ 3 - 5 năm: Nội soi bồn, đo chiều dày thành vỏ bằng siêu âm (UT) và kiểm định áp lực theo quy chuẩn an toàn bình chịu áp lực quốc gia.

5. Tại sao bồn cầu lại tiết kiệm vật liệu hơn bồn trụ ngang cùng dung tích $800\ \text{m}^3$?

Theo định luật Laplace trong cơ học vật liệu, ứng suất màng trong vỏ bồn cầu đối xứng chỉ bằng một nửa so với ứng suất tiếp tuyến trong vỏ hình trụ cùng đường kính và áp suất ($\sigma_{cau} = \frac{P \cdot R}{2S}$ so với $\sigma_{tru} = \frac{P \cdot R}{S}$). Do đó, chiều dày vỏ bồn cầu mỏng hơn khoảng $50%$, giúp giảm mạnh khối lượng thép tiêu hao.

Kết luận

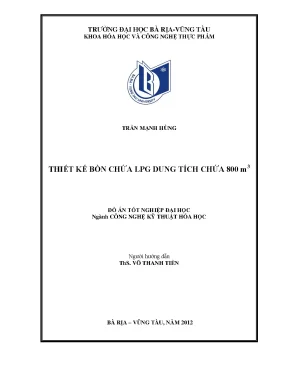

Đồ án tốt nghiệp "Thiết kế bồn chứa LPG dung tích chứa $800\ \text{m}^3$" của sinh viên Trần Mạnh Hùng (ngành Công nghệ Kỹ thuật Hóa học, Trường Đại học Bà Rịa - Vũng Tàu) đã giải quyết toàn diện bài toán kỹ thuật từ lý thuyết hóa lý chất lỏng dầu khí, tính toán cơ khí bình chịu áp theo tiêu chuẩn quốc tế ASME Section VIII Division 1, đến lựa chọn thiết bị phụ trợ và giải pháp chống ăn mòn an toàn.

Kết quả nghiên cứu chứng minh tính khả thi vượt trội của giải pháp bồn cầu chịu áp: Tiết kiệm gần $30%$ khối lượng vật liệu thép, giảm $45%$ diện tích chiếm đất, đảm bảo độ an toàn chống cháy nổ tuyệt đối với hệ số an toàn cao và mang lại hiệu quả kinh tế rõ rệt khi giảm $25%$ chi phí đầu tư so với nhập khẩu. Đây là cơ sở kỹ thuật tin cậy để ứng dụng vào thực tế mở rộng mạng lưới tồn trữ, phân phối năng lượng sạch của ngành dầu khí Việt Nam.
