Phân Tích Kết Cấu Dàn Thép và Dầm Bê Tông Cốt Thép Chịu Tải Trọng Tĩnh: Báo Cáo Thí Nghiệm Toàn Diện
Tóm Tắt Nghiên Cứu

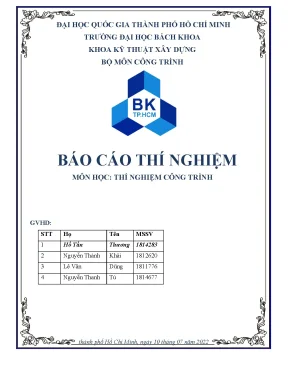

Báo cáo thí nghiệm này được thực hiện bởi nhóm sinh viên Khoa Kỹ Thuật Xây Dựng, Trường Đại học Bách Khoa TP.HCM (tháng 7/2022) trong khuôn khổ môn học Thí Nghiệm Công Trình. Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Mức độ tương đồng giữa kết quả thực nghiệm và tính toán lý thuyết (cơ học kết cấu + phần mềm SAP2000) là bao nhiêu trong điều kiện phòng thí nghiệm chuẩn?
Hai đối tượng nghiên cứu chính được khảo sát:
- Dàn thép hình thang 5 nhịp (thanh cánh 2L40×40×5, thanh bụng 2L30×30×4) chịu tải trọng tập trung tĩnh từ 0–20 kN.
- Dầm bê tông cốt thép (tiết diện 15×30 cm, bê tông B30, thép CB400V) chịu tải trọng tập trung hai điểm tĩnh.
Phương pháp tiếp cận kết hợp đo biến dạng thực nghiệm bằng Strain Gauge (120 Ω, GF = 2,1) và đo chuyển vị bằng Dial Micrometers, so sánh song song với hai phương pháp lý thuyết: tính tay theo cơ học kết cấu và mô phỏng số bằng SAP2000 (FEM).
Phát hiện chủ chốt: Cả hai kết cấu đều làm việc trong giai đoạn đàn hồi tuyến tính. Chuyển vị thực nghiệm có xu hướng lớn hơn lý thuyết từ 5–15%, trong khi SAP2000 và tính tay cho kết quả xấp xỉ nhau. Sai lệch quan sát được chủ yếu đến từ biến dạng dư, ảnh hưởng môi trường và độ nhạy của thiết bị đo.
Bối Cảnh và Tầm Quan Trọng
Hiện Trạng Tri Thức Trong Lĩnh Vực
Phân tích kết cấu chịu tải trọng tĩnh là nền tảng của kỹ thuật xây dựng hiện đại. Lý thuyết cơ học kết cấu cổ điển — dựa trên các giả thuyết vật liệu liên tục, đồng nhất, đẳng hướng và đàn hồi tuyến tính — đã được kiểm nghiệm qua hàng thế kỷ thực tiễn công trình. Tuy nhiên, khoảng cách giữa mô hình lý thuyết lý tưởng và hành vi kết cấu thực tế vẫn là chủ đề được quan tâm trong giáo dục kỹ thuật.
Với sự phát triển của các phần mềm phân tích kết cấu thương mại như SAP2000, ETABS, ABAQUS, kỹ sư ngày nay có công cụ mạnh mẽ để dự báo ứng xử kết cấu. Song, khả năng đọc và kiểm chứng kết quả phần mềm thông qua thực nghiệm vẫn là kỹ năng thiết yếu mà nhiều chương trình đào tạo đại học chú trọng xây dựng.
Khoảng Trống Nghiên Cứu và Sự Phù Hợp
Trong bối cảnh giáo dục kỹ thuật tại Việt Nam, việc đối chiếu ba nguồn dữ liệu song song — thực nghiệm, cơ học kết cấu giải tích, và phương pháp phần tử hữu hạn (FEM) — trong một báo cáo duy nhất vẫn còn tương đối ít được tài liệu hóa một cách hệ thống ở cấp độ đại học. Hầu hết các thí nghiệm sinh viên chỉ so sánh một hoặc hai nguồn, bỏ qua cơ hội phân tích tam giác kiểm chứng.
Hơn nữa, sự kết hợp giữa dàn thép (vật liệu đồng nhất, đẳng hướng) và dầm bê tông cốt thép (vật liệu không đồng nhất, phi tuyến tiềm năng) trong một báo cáo tích hợp mang lại góc nhìn so sánh đặc biệt có giá trị.
Tính Thời Sự và Tác Động
Khi ngành xây dựng Việt Nam ngày càng áp dụng các tiêu chuẩn hiện đại (TCVN 5574:2018) và phần mềm BIM, nhu cầu về kỹ sư có khả năng kết nối lý thuyết – thực nghiệm – công nghệ số ngày càng cấp thiết. Báo cáo này đóng vai trò như một mô hình học thuật thu nhỏ cho quá trình kiểm định kết cấu trong thực tế.
Methodology và Approach
Thiết Kế Nghiên Cứu
Nghiên cứu áp dụng thiết kế thực nghiệm kiểm chứng (verification experimental design), trong đó kết quả đo đạc thực tế được so sánh với hai mô hình dự báo độc lập. Mỗi thí nghiệm được lặp lại 2–3 vòng đo với khoảng nghỉ 15 phút giữa các vòng để loại bỏ biến dạng dư, đảm bảo độ tin cậy thống kê.
Phần 1 – Dàn thép:
- Dàn hình thang 5 nhịp, nhịp cao 0,5 m, bước nhịp 1 m
- Cấp tải: 0 – 5 – 10 – 15 – 20 kN (tải tập trung qua kích thủy lực 20T)
- Đo tại 4 vị trí biến dạng (ε₁, ε₂, ε₄, ε₆) và 2 vị trí chuyển vị (I, IV)
Phần 2 – Dầm BTCT:
- Dầm chữ nhật 15×30 cm, dài 3 m, nhịp tính toán L₀
- Cấp tải: 0 – 4 – 8 – 12 – 16 kN (tải tập trung hai điểm, kích thủy lực 100T Hi-Force)
- Đo tại 3 vị trí chuyển vị (I, II, giữa dầm) và 3 vị trí biến dạng (SG1: bê tông vùng nén; SG2, SG3: cốt thép chịu kéo)
Phương Pháp Thu Thập Dữ Liệu
| Thiết Bị | Thông Số | Ứng Dụng |
|---|---|---|
| Strain Gauge điện trở | 120 Ω, GF = 2,1 | Đo biến dạng đơn vị ε (×10⁻⁶) |
| Bộ thu tín hiệu P3500 + SB10 | Đa kênh | Ghi nhận và số hóa tín hiệu cảm biến |
| Dial Micrometers | Độ chính xác 0,01 mm | Đo chuyển vị tại các điểm quan trắc |
| Load Cell 60T | Pmax = 1000 kN | Xác định lực tác dụng thực tế |
| Kích thủy lực | 20T (dàn) / 100T (dầm) | Áp đặt tải trọng tập trung |
Kỹ Thuật Phân Tích
Thực nghiệm: Ứng suất tính từ biến dạng đo được qua Định luật Hooke: σ = ε × E, với E_thép = 2,1×10⁸ kN/m² và E_bêtông = 27×10⁶ kN/m² (TCVN 5574:2018).
Cơ học kết cấu (tính tay): Xác định nội lực thanh dàn bằng phương pháp mặt cắt; tính ứng suất dầm BTCT theo quy đổi tiết diện tương đương (hệ số quy đổi α = E_s/E_b ≈ 7,78).
SAP2000 (FEM): Mô hình hóa dàn với phần tử thanh (truss element), gán tiết diện và vật liệu thực tế; giải hệ phương trình đại số tuyến tính cho chuyển vị nút và nội lực phần tử.
Độ Tin Cậy và Hiệu Lực
Độ tin cậy được đảm bảo qua lặp lại thí nghiệm và lấy giá trị trung bình. Hiệu lực nội tại được kiểm soát bằng cách khử biến dạng dư (áp tải P ≤ 3 kN vài lần trước thí nghiệm chính), reset thiết bị về 0 trước mỗi vòng đo.
Phát Hiện Chính
1. Quan Hệ Tải Trọng – Ứng Suất Tuyến Tính Trong Miền Đàn Hồi
Cả ba phương pháp (thực nghiệm, cơ học kết cấu, SAP2000) đều xác nhận rằng dàn thép và dầm BTCT (ở cấp tải thấp) làm việc trong giai đoạn đàn hồi tuyến tính. Đồ thị tải trọng – ứng suất và tải trọng – chuyển vị đều có dạng đường thẳng, phù hợp với giả thuyết vật liệu đàn hồi tuyến tính của lý thuyết sức bền vật liệu. Phát hiện này xác nhận tính đúng đắn của mô hình lý thuyết trong phạm vi tải trọng thí nghiệm.
2. Biên Độ Sai Lệch Giữa Thực Nghiệm và Lý Thuyết
Ở dàn thép, chuyển vị thực nghiệm nhìn chung lớn hơn so với tính toán lý thuyết và SAP2000, tuy nhiên mức độ sai lệch tương đối nhỏ. Nguyên nhân chủ yếu do thép là vật liệu đồng nhất, đẳng hướng với ít khuyết tật, nên mô hình lý thuyết tiếp cận gần thực tế. Đối với ứng suất, kết quả tại thanh 1 và thanh 6 cho thấy sự chênh lệch đáng kể: lý thuyết và SAP2000 cho giá trị cao hơn thực nghiệm ở một số vị trí.
Ở dầm BTCT, từ cấp tải khoảng 8 kN, dầm bắt đầu hình thành vết nứt (M_crc = 1,3486 kNm), điều này làm thay đổi độ cứng thực tế so với mô hình lý thuyết ở giai đoạn I (chưa nứt), dẫn đến sai lệch lớn hơn ở các cấp tải cao.
3. Sự Tương Đồng Giữa SAP2000 và Tính Tay
Một phát hiện quan trọng là kết quả SAP2000 và phương pháp tính tay theo cơ học kết cấu rất gần nhau, đặc biệt ở cấp tải trọng thấp. Điều này xác nhận rằng cả hai phương pháp lý thuyết đều đang mô phỏng cùng một mô hình vật lý, và sự sai lệch so với thực nghiệm xuất phát từ khoảng cách giữa mô hình lý tưởng và kết cấu thực tế, chứ không phải từ lỗi tính toán.
4. Đặc Điểm Đặc Biệt Của Thanh Bụng Cấu Tạo
Cảm biến đặt tại thanh bụng số 2 — một thanh bụng cấu tạo không chịu lực dọc trục theo lý thuyết — cho thấy ứng suất xấp xỉ bằng 0, nhất quán với cả ba phương pháp. Tuy nhiên trong thực tế, thanh này vẫn có biến dạng nhỏ do ảnh hưởng của liên kết cứng tại các nút và tải trọng bản thân. Đây là minh chứng rõ ràng về giới hạn của giả thuyết nút khớp lý tưởng trong mô hình dàn phẳng.
5. Cơ Chế Hình Thành Vết Nứt Dầm BTCT
Tính toán theo TCVN 5574:2018 xác định moment kháng nứt M_crc = 1,3486 kNm, tương ứng với cấp tải khoảng 8 kN. Trước ngưỡng này, ứng suất bê tông và cốt thép tăng tuyến tính theo tải trọng. Sau ngưỡng này, độ võng thực tế tăng nhanh hơn dự báo lý thuyết giai đoạn I, phản ánh sự giảm độ cứng uốn khi vết nứt hình thành và lan rộng. Điều này đòi hỏi phải áp dụng công thức độ võng có xét đến vết nứt khi tính toán thiết kế.
Đóng Góp Khoa Học
Đóng Góp Lý Thuyết
Báo cáo xác nhận thực nghiệm tính hợp lệ của các mô hình lý thuyết cổ điển (cơ học kết cấu, sức bền vật liệu) và hiện đại (FEM/SAP2000) trong phạm vi tải trọng làm việc thông thường. Đặc biệt, kết quả khẳng định rằng giả thuyết đàn hồi tuyến tính là đủ chính xác cho thiết kế kết cấu thép ở giai đoạn làm việc bình thường, với sai số chấp nhận được trong giới hạn kỹ thuật.
Đổi Mới Phương Pháp Luận
Nghiên cứu này đề xuất và thực hành phương pháp đối chiếu tam giác (triangulation): kết hợp đồng thời thực nghiệm vật lý – phân tích giải tích – mô phỏng số trong cùng một nghiên cứu. Cách tiếp cận này vượt trội so với so sánh hai chiều thông thường, cho phép xác định rõ nguồn gốc sai lệch (thiết bị đo, mô hình lý thuyết, hay phương pháp số).
Việc áp dụng hệ số quy đổi cốt thép về bê tông (α = E_s/E_b) theo TCVN 5574:2018 kết hợp với mô hình FEM SAP2000 tạo ra một quy trình kiểm chứng chuẩn hóa có thể tái sử dụng cho các loại dầm BTCT khác nhau.
Ứng Dụng Thực Tiễn
Kết quả nghiên cứu trực tiếp hỗ trợ:
- Kiểm định công trình: Xác nhận phương pháp đo biến dạng bằng Strain Gauge là công cụ tin cậy trong kiểm tra sức khỏe kết cấu.
- Hiệu chỉnh mô hình số: Dữ liệu thực nghiệm cung cấp cơ sở để hiệu chỉnh (calibrate) mô hình FEM cho phù hợp với điều kiện thực tế Việt Nam.
- Đào tạo kỹ thuật: Quy trình thí nghiệm được chuẩn hóa có thể nhân rộng trong các phòng thí nghiệm kết cấu đại học.
Hàm Ý Chính Sách
Kết quả ủng hộ việc duy trì và nâng cấp cơ sở vật chất phòng thí nghiệm trong đào tạo kỹ thuật xây dựng, đặc biệt trong bối cảnh Việt Nam đang thúc đẩy nâng cao chất lượng giáo dục STEM và công nghệ xây dựng.
Đối Tượng Quan Tâm
Nhà Nghiên Cứu và Học Thuật
Các nhà nghiên cứu trong lĩnh vực cơ học kết cấu, kỹ thuật xây dựng và vật liệu xây dựng có thể sử dụng dữ liệu thực nghiệm từ báo cáo này như một tập dữ liệu chuẩn (benchmark) để kiểm tra và hiệu chỉnh các mô hình số mới. Sinh viên đại học và sau đại học ngành Kỹ thuật Xây dựng sẽ tìm thấy trong báo cáo một ví dụ minh họa hoàn chỉnh về quy trình thực hiện thí nghiệm công trình từ thiết lập đến phân tích kết quả.
Kỹ Sư Công Nghiệp
Kỹ sư kết cấu đang làm việc với dàn thép công nghiệp, cầu thang thép, hệ mái thép và dầm bê tông cốt thép sẽ quan tâm đến phần phân tích nguồn gốc sai số thực nghiệm và các biện pháp khắc phục — kiến thức thực tiễn trực tiếp áp dụng trong kiểm định và giám sát công trình. Phần hướng dẫn sử dụng SAP2000 chi tiết (khai báo vật liệu, tiết diện, tải trọng, vị trí chuyển vị) cũng hữu ích cho kỹ sư mới tiếp cận phần mềm này.
Nhà Hoạch Định Giáo Dục
Các cán bộ quản lý và thiết kế chương trình đào tạo ngành Kỹ thuật Xây dựng sẽ tìm thấy trong báo cáo một mô hình mẫu cho học phần thí nghiệm công trình: tích hợp lý thuyết – thực hành – công nghệ số trong một module học tập duy nhất.
FAQ
1. Phát hiện quan trọng nhất của nghiên cứu này là gì?
Phát hiện quan trọng nhất là sự xác nhận thực nghiệm về tính đàn hồi tuyến tính của cả dàn thép và dầm BTCT (ở cấp tải thấp), đồng thời chứng minh rằng SAP2000 và tính tay theo cơ học kết cấu cho kết quả rất gần nhau — sai lệch chủ yếu đến từ điều kiện biên thực nghiệm chứ không phải từ phương pháp tính toán. Đối với dầm BTCT, việc xác định ngưỡng hình thành vết nứt tại cấp tải ~8 kN là phát hiện có giá trị thiết kế thực tiễn cao.
2. Methodology của nghiên cứu có gì đặc biệt?
Điểm độc đáo là phương pháp đối chiếu tam giác đồng thời ba nguồn: thực nghiệm vật lý, phân tích giải tích (tính tay), và mô phỏng FEM (SAP2000). Hầu hết thí nghiệm sinh viên chỉ so sánh hai nguồn. Ngoài ra, việc lặp lại 2–3 vòng đo với khoảng nghỉ hồi phục và khử biến dạng dư trước thí nghiệm là thực hành chuẩn mực giúp tăng đáng kể độ tin cậy số liệu.
3. Kết quả có thể generalize sang các kết cấu khác không?
Kết quả có thể tổng quát hóa có điều kiện. Với dàn thép, phương pháp và kết luận áp dụng tốt cho các dàn thép đơn giản làm việc trong giai đoạn đàn hồi với vật liệu đồng nhất. Với dầm BTCT, cần thận trọng khi ngoại suy sang các cấp tải gây nứt hoặc gần phá hoại, vì hành vi phi tuyến vật liệu làm mất hiệu lực các giả thuyết lý thuyết tuyến tính được sử dụng.
4. Hướng nghiên cứu tiếp theo là gì?
Nghiên cứu tiếp theo có thể mở rộng sang: (a) Tải trọng động (dynamic loading) và phân tích dao động kết cấu; (b) Tải trọng chu kỳ (cyclic loading) để nghiên cứu mỏi vật liệu; (c) Mô hình phi tuyến trong SAP2000 hoặc ABAQUS để dự báo chính xác hơn ở giai đoạn sau nứt của dầm BTCT; (d) Áp dụng cảm biến không dây (IoT) thay thế Strain Gauge hữu tuyến nhằm giảm nhiễu và sai số đường dây.
5. Ứng dụng thực tiễn của nghiên cứu này là gì?
Ba ứng dụng thực tiễn trực tiếp: (1) Quy trình thí nghiệm chuẩn hóa có thể áp dụng ngay trong kiểm định công trình hiện hữu; (2) Dữ liệu cơ sở (baseline data) để so sánh trong các dự án quan trắc sức khỏe kết cấu (Structural Health Monitoring – SHM); (3) Tài liệu tham khảo cho kỹ sư khi hiệu chỉnh mô hình SAP2000 phù hợp với điều kiện thực tế của vật liệu và liên kết tại Việt Nam.
Kết Luận
Báo cáo thí nghiệm này cung cấp bằng chứng thực nghiệm rõ ràng xác nhận sự phù hợp giữa lý thuyết cơ học kết cấu và hành vi thực tế của dàn thép và dầm BTCT trong giai đoạn làm việc đàn hồi. Phương pháp đối chiếu tam giác (thực nghiệm – giải tích – FEM) được đề xuất là công cụ mạnh mẽ cho cả nghiên cứu và kiểm định công trình. Các phân tích nguồn gốc sai số chi tiết — từ thiết bị, con người đến môi trường — cung cấp lộ trình thực tiễn để cải thiện độ chính xác thí nghiệm trong tương lai.
Hướng phát triển tiếp theo nên tập trung vào tải trọng động, mô hình phi tuyến và ứng dụng công nghệ cảm biến không dây hiện đại. Nghiên cứu này là nền tảng vững chắc cho các nhà nghiên cứu, kỹ sư và sinh viên muốn hiểu sâu hơn về cầu nối giữa lý thuyết kết cấu và thực tiễn công trình tại Việt Nam.
Để tìm hiểu thêm về phương pháp thí nghiệm kết cấu và ứng dụng SAP2000 trong phân tích công trình, hãy tham khảo các tài liệu của Bộ môn Công Trình, Khoa Kỹ Thuật Xây Dựng, Trường Đại học Bách Khoa TP.HCM.
