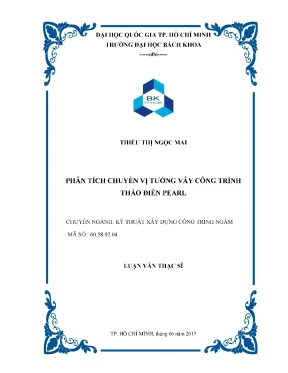

PHÂN TÍCH CHUYỂN VỊ TƯỜNG VÂY CÔNG TRÌNH THẢO ĐIỀN PEARL

Luận văn thạc sĩ phân tích chuyển vị tường vây công trình Thảo Điền Pearl. Nghiên cứu chuyên sâu về kỹ thuật xây dựng và ảnh hưởng của chuyển vị.

• Tác giả: Thieu Thị Ngọc Mai
• Người hướng dẫn: TS. Đỗ Thanh Hải
• Trường học: Trường Đại học Bách Khoa
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Ngầm
• Đề tài: Phân Tích Chuyển Vị Tường Vây Công Trình Thảo Điền Pearl
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Về Phân Tích Chuyển Vị Tường Vây Tại Thảo Điền Pearl

Thành phố Hồ Chí Minh chứng kiến sự gia tăng nhanh chóng số lượng các tòa nhà cao tầng, kéo theo nhu cầu xây dựng các tầng hầm để đáp ứng nhu cầu sử dụng và tiết kiệm diện tích. Quá trình đào đất để thi công các tầng hầm này có thể gây ra những chuyển vị ngang đáng kể cho tường vây, cũng như gây lún cho nền đất xung quanh. Chuyển vị quá mức có thể dẫn đến hư hại cho các công trình lân cận. Do đó, việc phân tích chuyển vị tường vây và dự báo ứng xử của đất nền là vô cùng quan trọng. Luận văn này tập trung vào phân tích chuyển vị tại công trình Thảo Điền Pearl, một dự án điển hình với đặc điểm địa chất phức tạp, nhằm cung cấp thêm thông tin và kiến nghị để kiểm soát rủi ro trong quá trình thi công hố đào sâu.

1.1. Các Yếu Tố Chính Ảnh Hưởng Chuyển Vị Tường Vây và Đất Nền

Có nhiều yếu tố tác động đến chuyển vị tường vây và lún đất nền. Kích thước hố đào (hình dạng, diện tích, độ sâu) là một yếu tố quan trọng. Tình trạng nước ngầm, đặc biệt là việc hạ mực nước ngầm, có thể gây cố kết đất và lún. Biện pháp thi công (top-down, bottom-up), trình tự thi công, và hệ thanh chống cũng ảnh hưởng đáng kể. Thay đổi ứng suất trong đất do đào đất gây ra dịch chuyển về phía hố đào. Cuối cùng, các đặc tính cơ học của đất (độ cứng, cường độ) đóng vai trò then chốt. Theo Tomlinson, lượng chuyển vị đất vào hố đào khi có tường chắn là 0.25% chiều sâu hố đào với đất yếu và 0.5% với đất sét cứng hoặc cát chặt.

1.2. Tầm Quan Trọng của Quan Trắc Chuyển Vị và Dự Báo Ứng Xử

Việc quan trắc chuyển vị thực tế của tường vây trong quá trình thi công là vô cùng quan trọng để so sánh với kết quả dự báo và điều chỉnh biện pháp thi công khi cần thiết. Điều này giúp đảm bảo an toàn cho công trình đang thi công và các công trình lân cận. Việc dự báo chính xác ứng xử của đất nền thông qua tính toán và quan trắc góp phần giảm thiểu các rủi ro. Luận văn này tập trung vào nghiên cứu chuyển vị tại công trình Thảo Điền Pearl với địa chất đất sét yếu, nhằm cung cấp thông tin hữu ích cho các dự án tương tự.

II. Phân Tích Bài Toán Về Ứng Xử Tường Vây Thách Thức Tại Thảo Điền

Việc xây dựng tầng hầm, đặc biệt là trong điều kiện địa chất phức tạp như ở Thảo Điền Pearl, đặt ra nhiều thách thức trong việc kiểm soát chuyển vị tường vây. Khi đào đất, sự thay đổi ứng suất trong khối đất xung quanh hố đào gây ra dịch chuyển về phía hố đào, và điều này có thể ảnh hưởng nghiêm trọng đến sự ổn định của các công trình lân cận. Việc lựa chọn biện pháp thi công phù hợp, thiết kế hệ chống đỡ hiệu quả, và kiểm soát chặt chẽ các yếu tố ảnh hưởng đến chuyển vị là những yếu tố then chốt để đảm bảo an toàn cho công trình.

2.1. Các Nguy Cơ Tiềm Ẩn Khi Chuyển Vị Tường Vây Vượt Quá Giới Hạn

Nếu chuyển vị tường vây vượt quá giới hạn cho phép, có thể dẫn đến nhiều hậu quả nghiêm trọng. Các công trình lân cận có thể bị lún, nứt, hoặc thậm chí sụp đổ. Bản thân công trình đang thi công cũng có thể bị ảnh hưởng, gây tốn kém chi phí sửa chữa và chậm trễ tiến độ. Nguy cơ mất an toàn lao động cũng tăng lên đáng kể. Do đó, việc kiểm soát chuyển vị là một yếu tố sống còn trong quá trình thi công hố đào sâu.

2.2. Vai Trò Của Địa Chất Công Trình Trong Việc Dự Báo Chuyển Vị

Đặc điểm địa chất công trình có ảnh hưởng rất lớn đến chuyển vị tường vây. Các loại đất khác nhau sẽ có ứng xử khác nhau dưới tác dụng của tải trọng và quá trình đào đất. Ví dụ, đất sét yếu có xu hướng lún nhiều hơn so với đất cát chặt. Do đó, việc khảo sát địa chất kỹ lưỡng và xây dựng mô hình đất nền chính xác là rất quan trọng để dự báo chuyển vị một cách tin cậy.

III. Phương Pháp Phân Tích Chuyển Vị Tường Vây Áp Dụng Tại Thảo Điền Pearl

Để phân tích chuyển vị tường vây, luận văn sử dụng phương pháp phần tử hữu hạn (Finite Element Method - FEM) với phần mềm Plaxis 2D. Phương pháp này cho phép mô phỏng lại quá trình thi công hố đào và tính toán ứng xử của đất nền và tường vây một cách chi tiết. So sánh kết quả phân tích bằng phần mềm với kết quả quan trắc chuyển vị thực tế tại công trình Thảo Điền Pearl. Việc đối chiếu kết quả này giúp đánh giá độ tin cậy của mô hình và điều chỉnh các thông số đầu vào cho phù hợp.

3.1. Mô Hình Hóa Công Trình Bằng Phần Mềm Plaxis 2D Chi Tiết Thiết Kế

Mô hình Plaxis 2D được xây dựng dựa trên các thông tin về hình học công trình, địa chất công trình, và biện pháp thi công. Các thông số vật liệu của đất và tường vây được xác định thông qua các thí nghiệm trong phòng thí nghiệm và các tài liệu tham khảo. Các giai đoạn thi công (đào đất, lắp đặt thanh chống, đổ bê tông) được mô phỏng tuần tự theo trình tự thực tế.

3.2. Lựa Chọn Mô Hình Đất Nền Phù Hợp Hardening Soil Model

Mô hình đất nền có vai trò quan trọng trong việc phân tích chuyển vị. Luận văn này sử dụng mô hình Hardening Soil, một mô hình phi tuyến tính có khả năng mô tả ứng xử của đất một cách tương đối chính xác. Mô hình này учитывает các đặc tính như độ cứng thay đổi theo ứng suất, ứng xử dẻo, và lịch sử tải trọng của đất. Các thông số của mô hình Hardening Soil được xác định dựa trên các thí nghiệm nén 3 trục và nén cố kết.

IV. Kết Quả Phân Tích Chuyển Vị So Sánh Quan Trắc và Mô Phỏng Thực Tế

Kết quả phân tích cho thấy chuyển vị ngang lớn nhất của tường vây xuất hiện ở khoảng 1.38 lần so với chiều sâu hố đào. Khi so sánh chuyển vị tường vây giữa phương pháp phân tích thoát nước và không thoát nước cho thấy sự khác biệt đáng kể. Tỉ số chuyển vị lớn nhất khi phân tích không thoát nước so với thoát nước dao động khoảng 1.31 đến 4. Tỷ số chuyển vị thẳng đứng lớn nhất của đất nền xung quanh hồ đào so với chuyển vị ngang lớn nhất của tường vây dao động từ 0.5 đến 0.8. So sánh giữa kết quả mô phỏng và quan trắc giúp đánh giá sự chênh lệch và đưa ra điều chỉnh phù hợp.

4.1. Đánh Giá Chuyển Vị Ngang của Tường Vây Các Giai Đoạn Thi Công

Phân tích chuyển vị ngang của tường vây được thực hiện cho từng giai đoạn thi công, từ khi bắt đầu đào đất đến khi hoàn thành tầng hầm. Kết quả cho thấy chuyển vị tăng dần theo độ sâu hố đào. So sánh kết quả phân tích với kết quả quan trắc thực tế cho thấy sự tương đồng về xu hướng chuyển vị, nhưng có sự khác biệt về giá trị tuyệt đối. Sự khác biệt này có thể do các yếu tố như sai số trong đo đạc, sự đơn giản hóa trong mô hình, hoặc sự không đồng nhất của đất nền.

4.2. Phân Tích Chuyển Vị Đứng của Nền Đất Lân Cận Ảnh Hưởng Đến Công Trình

Ngoài việc phân tích chuyển vị ngang của tường vây, luận văn cũng phân tích chuyển vị đứng của nền đất lân cận hố đào. Chuyển vị đứng này có thể gây lún cho các công trình lân cận, và cần được kiểm soát chặt chẽ. Kết quả phân tích cho thấy độ lún giảm dần theo khoảng cách từ hố đào. So sánh kết quả phân tích với các số liệu quan trắc thực tế (nếu có) sẽ giúp đánh giá mức độ ảnh hưởng đến các công trình lân cận.

V. Kiến Nghị và Giải Pháp Giảm Thiểu Chuyển Vị Tường Vây Kinh Nghiệm Thảo Điền

Dựa trên kết quả phân tích và so sánh với kết quả quan trắc, luận văn đưa ra một số kiến nghị và giải pháp để giảm thiểu chuyển vị tường vây trong quá trình thi công hố đào sâu. Các giải pháp này bao gồm: lựa chọn biện pháp thi công phù hợp, thiết kế hệ chống đỡ hiệu quả, kiểm soát chặt chẽ mực nước ngầm, và quan trắc chuyển vị thường xuyên để phát hiện sớm các dấu hiệu bất thường.

5.1. Lựa Chọn Biện Pháp Thi Công Tường Vây và Hố Đào Phù Hợp Top Down Bottom Up

Việc lựa chọn biện pháp thi công phù hợp là rất quan trọng để giảm thiểu chuyển vị tường vây. Phương pháp top-down, trong đó các sàn tầng hầm được thi công trước khi đào đất, có thể giúp tăng cường độ cứng cho hệ chống đỡ và giảm chuyển vị. Tuy nhiên, phương pháp này cũng có những hạn chế nhất định, và cần được cân nhắc kỹ lưỡng dựa trên điều kiện cụ thể của từng công trình.

5.2. Tối Ưu Hóa Thiết Kế Tường Vây và Hệ Chống Đỡ Giằng Chống Neo

Việc tối ưu hóa thiết kế tường vây và hệ chống đỡ cũng là một giải pháp hiệu quả để giảm chuyển vị. Cần tính toán kỹ lưỡng chiều dày tường vây, khoảng cách giữa các giằng chống, và lực căng của các neo để đảm bảo hệ thống có đủ khả năng chịu lực và hạn chế chuyển vị.

VI. Kết Luận và Hướng Nghiên Cứu Tương Lai Ứng Dụng Trong Xây Dựng

Luận văn đã thực hiện phân tích chi tiết chuyển vị tường vây tại công trình Thảo Điền Pearl, sử dụng phương pháp phần tử hữu hạn và phần mềm Plaxis 2D. Kết quả phân tích cho thấy sự tương đồng với kết quả quan trắc thực tế, nhưng cũng có những khác biệt nhất định. Các kiến nghị và giải pháp được đưa ra có thể giúp giảm thiểu chuyển vị và đảm bảo an toàn cho các công trình tương tự. Tuy nhiên, cần tiếp tục nghiên cứu và hoàn thiện các mô hình phân tích để nâng cao độ chính xác và tin cậy.

6.1. Đánh Giá Độ Tin Cậy của Mô Hình Phân Tích Các Yếu Tố Ảnh Hưởng

Cần đánh giá độ tin cậy của mô hình phân tích bằng cách so sánh kết quả với kết quả quan trắc thực tế. Các yếu tố có thể ảnh hưởng đến độ tin cậy bao gồm: sai số trong đo đạc, sự đơn giản hóa trong mô hình, sự không đồng nhất của đất nền, và sự thay đổi điều kiện thi công.

6.2. Hướng Nghiên Cứu Mở Rộng Mô Hình 3D Các Yếu Tố Động Đất

Hướng nghiên cứu trong tương lai có thể tập trung vào việc xây dựng mô hình 3D để mô phỏng ứng xử của tường vây một cách chính xác hơn. Nghiên cứu cũng có thể mở rộng để xem xét ảnh hưởng của các yếu tố động đất đến chuyển vị tường vây.

Trích đoạn nội dung tài liệu

Chương 1: TONG QUAN VE CHUYEN VỊ CUA TƯỜNG VAY 1.1 Các yếu tố chính ảnh hưởng đến chuyền vị ngang của tường vây và chuyen vi đứng của nền đất xung quanh hồ đào Thực tế quan sát đất và công trình ở gan hố dao sâu cho thay: đất và công trình bị dịch chuyển với một độ lớn nao đó. Chuyển vị nay do một số yếu tô chủ yếu sau gây ra: kích thước hồ đảo, tinh trạng nước ngâm, biện pháp thi công, tác động của việc thay đổi ứng suất trong nên, các đặc tính của đất, độ cứng của hệ thanh chống, trình độ thi cong, tác động của việc gia tải trước.1 Kích thước hỗ đào Hình dạng mặt băng, diện tích mặt băng và độ sâu hố đào có ảnh hưởng tất lớn tới sự mở rộng và sự dịch chuyển của dat xung quanh và bên dưới đáy hé dao. Tomlinson đã dé cập đến sự dịch chuyền không thé tránh khỏi của đất váo trong lòng hồ dao ở điều kiện thành hồ có chăn giữ bình thường với lượng chuyền vị khoảng 0-25% độ sâu của hố dao yếu va khoảng 0-0.5% độ sâu của hé đào trong đất sét cứng hay dat cát chặt. Clough và O°Rourke (1990) đưa ra kết luận răng trong một hồ đào sâu dién hình thi chuyền vị ngang của tường tỷ lệ thuận với chiều rộng của hồ dao sâu.

Điều này được giải thích là khi chiều rộng của hố đào càng lớn thi sự mắt cân bang lực càng chênh lệch do đó chuyển vị ngang của tường càng lớn. Hon nữa, trong đất sét yếu thi chiều rộng của hồ dao càng lớn thì hệ sô an toàn chông trôi day càng giảm vì vậy chuyên vi ngang càng lớn. Trong mối liên hệ giữa chiều sâu hố đào với chuyển vị ngang của tường vây trong hồ đào sâu đã được Ou và các đồng sự (1993) nghiên cứu thông qua phân tích các công trình hồ đào sâu trong khu vực Đài Bắc. Theo kết quả của nghiên cứu này thì chuyển vị ngang lớn nhất trong các tường vây hố dao sâu khoảng từ 0.5% chiều sâu hố đào: Sym = (0.1 Môi tương quan giữa chuyên vị ngang lớn nhât của tường vây với chiêu sâu của hồ đào (Ou và các đồng sự, 1993) 1.2 Tình trạng nước ngầm Peck(1969), Lambe (1970), O’Rourke (1981) chú ý rằng việc ha mực nước ngầm có thể gây ra cố kết của đất và dẫn đến lún đất nền bên cạnh hồ đào.

Hạ mực nước ngầm có thể gây lún trên một diện tích lớn hơn diện tác động bởi hố đào và hạ mực nước ngầm cũng có thể gây ra sự chảy trong lớp cát tốt hoặc á cát.3 Biện pháp thi công Việc lựa chọn các biện pháp thi công tổng thể đối với tầng hầm như biện pháp thi công Top-down, botton-up, trình tự thi công, hệ thanh chống, khoảng thời gian các tiến hành các giai đoạn dao .tất cả đều anh hưởng đến sự dịch chuyển của đất quanh hồ đảo. Đối với phương pháp top-down người ta sử dụng các san tang ham dé làm thanh chống đỡ tường vây thay cho hệ thanh chống với mục đích giảm thiểu chuyển dịch của tường chăn cũng như dịch chuyền của đất quanh hồ dao. Trình tự thi công là thứ tự những công việc liên quan đến hố đào sâu được thực hiện. Trình tự thi công là quan trọng bởi vì đất nền không tuyến tính và ứng xử của nó phụ thuộc vào lộ trình tải trọng.4 Tác động của sự thay đổi ứng suất trong đất nền Khi lay đi một lượng đất nào đó sẽ làm thay đổi trạng thái ứng suất - biến dạng của khối đất quanh hồ đào, dat sẽ địch chuyển về phía hé dao, độ lớn chuyền vị phụ thuộc vào chất lượng của hệ kết cầu chống giữ, loại đất, khoảng cách cũng như vị trí và tải trong công trình lân cận.

tổng hợp các chuyển vị nay sẽ làm mặt đất ở lân cận hố đào lún xuống. Nếu vùng ảnh hưởng này có công trình thi công trình sẽ biến dạng.5 Các đặc tính của đất Ảnh hưởng do các đặc tính của dat đã được Peck tiến hành nghiên cứu va tong kết vào năm 1969. Theo Peck, dịch chuyển của tường đất trong đất cứng sẽ có trị số nhỏ hơn trong dat mềm. Độ cứng và cường độ của dat là một trong những yếu tố ảnh hưởng đến biến dạng tong thé của hố đào va sự dịch chuyên của đất xung quanh hồ đảo.

Christian Moormann (2004) đã tong kết trên 530 sự có hố dao trong đất yếu trên thé giới và đưa ra những khuyến cáo rất quan trong dé hạn chế và phòng ngừa sự cô. Một số kết luận đáng chú ý của Christian Moormann (2004) là chuyền vị của tường và đất quanh tường tuỳ thuộc vào tinh chất của dat và loại kết cầu tường chắn.2 trình bày quan hệ giữa uTM*, với u”*1 và độ lún của dat cạnh hô đào. a) uy [cm] 35 | 30 ⁄ứ a + ⁄ © 25 ¿` HÀ Fay “. 20 ` | oh 15 ⁄ c##'\ or y ` 10 „ = - a ad | @ semisolid to solid clay Ae 8 sand and gravel — o & 3 |#8y (cụ> 100 kNim* ) 0 5 10 15 20 25 30 35 : x/ Hf] uTMTM fom] Yur oz 1.2 Ty số uTM*,/uTM, (a) và lún mặt đất cạnh hồ đào (b) với một số loại đất nên max.

horz, wall displacement u {"* fern] 20 — „ e 3” sok clay NS cy 7Š kNim sf s ” ˆ oe} a® ø o3“ ° vp a 58 7 a a 46 | type’shape kind of wall “ ° e+ ° of symbol Q soldier pile wall « + soll-mixed-wall | ^ © sheet ple wall O 5 ^ diaphragm wall / A secant pile wall Ð 4 4 ®# - > Ê 5 * filing of the symbols: kind of support a 2 tied back wails —_o——__—_ ®@ braced walls 20 30 @ top'down method excavation depth H im) | & circular cofferdam 3 cantiever wails Hình 1.3 Quan hệ giữa độ sâu z ứng với u"*% và độ sâu hô dao H trong đất sét mềm Từ đó ta thay : © Đối với hồ móng sâu trong đất mềm độ lún lớn nhất của mặt đất cạnh hồ đào phụ thuộc vào chiều sâu hố đào và nam trong phạm vi u"*Š/H=0,I- 10,13% ,trung bình uTM*,/H = 1,1%, được thé hiện trong hình 1. e Tỷ số giữa chuyên vị đứng lớn nhất với chuyển vị ngang lớn nhất thay đổi từ 0.5 đến 1,0 còn đối với đất sét mềm tới 2 lần (hình 1.Độ lún lớn nhất tại mặt đất quanh hồ móng thường gap trong khoảng cách <0,5 H từ mép móng trong dat chặt (cát và sét ) còn trong đất sét mém thì trong khoảng cách < 2,0H (hình 1. e Chuyén vị ngang lớn nhất của tường chăn u”%, xuât hiện ở độ sâu z = 0,5-1,0H (chiếm 67%) và ở đầu tường z =0 (chiếm 21%). Clough và O°Rourke (1990) cho kết quả nghiên cứu với đất cứng là u”/H=0,05~0,25% và uTM*,/H=0~0,20%;voi đất sét mềm chuyền vị lớn nhất có thé đạt tới u"/H=3,2%.2 Quan trắc chuyển vị của của tường vây Quan trắc chuyển vị của tường vây là theo dõi độ dịch chuyển ngang, hướng và tốc độ dịch chuyên ngang của tường vây nhăm đánh giá mức độ, dự báo diễn biến của các dịch chuyền, từ đó có các giải pháp xử ly cho những van dé về dịch chuyên tường gây ra.

Thiết bị Inclinometer gồm có 4 bộ phận chính như sau: 7 Ông vách casing có thé được làm băng nhựa dẻo, nhôm hợp kim, sợi thủy tinh hoặc thép. Nó có các đường rãnh để định hướng cho dau do, va được lắp đặt gần như thăng đứng. Đâu đo có bộ cảm biên trọng lực. Bộ thu số liệu.

Dây cáp điện tử kêt nôi đâu dò với bộ thu sô liệu.4 Các bộ phận của thiết bị Inclinometer 1.1 Lắp đặt thiết bị Một sô điêm cân chú ý Ông vách và vật liệu e Đường kính ông vách ảnh hưởng tới tudi thọ và chất lượng công việc. Dịch chuyển của nên dat, tường vây làm cho ống vách biến dạng theo và can trở dau do chuyển động trong ống vách. Ông vách đường kính lớn hơn cho phép quan trắc với dịch chuyền lớn hơn. Luôn sử dụng ống vách có đường kính lớn nhất có thể.

e Cac vật liệu làmông vách cũng ảnh hưởng tới tuổi thọ lắp đặt. Ông vách làm băng nhựa ABS phù hợp với việc tiếp xúc lâu dài với các loại đất, vữa và nước ngầm. Nó không bịăn mòn và thích ứng với các dịch chuyên của dat. Ông vách băng nhôm có 8 thé bị ăn mòn.

Khi lắp đặt ông vách băng nhôm can thận không làm xước lớp keo epoxy bảo vệ của nó. Hướng ống vách e Hồ khoan phải gần như thắng đứng. Sai số trong đo nghiêng tăng theo độ nghiêng của ông. e _ Khi tiến hành lắp đặtông đo nghiêng, cần lưu ý đặt phương A(+) — A(-) phải song song với hướng dịch chuyền.

Trong công trình hồ đào sâu cân đặt như hình bên dưới như sau: Ho đao Hình 1.5 Hướng ống vách Các ống nối e Keo ABS dùng trên các Ống nối đòi hỏi 24h mới đạt được day đủ cường độ. Ong vách thường được lap ráp và lắp đặt nhanh hơn nhiều. Trong các hồ đây nước, sự đây nôi giảm trọng lượng của ống vách do đó không cần quan tâm cường độ của keo và ống nối. e Tuy nhiên, khi6ong vách được lắp đặt trong hồ khoan khô, ông nối phải giữ toàn bộ trọng lượng cua ông vách.

Trong trường hợp này, đóng chatông nôi bang cac dinh tán. Cacống nối khi dán, keo chui vào ống vách có thé gây tắc, làm rãnh dẫn hướng thiếu chính xác và làm hỏng các bánh xe của dau do. Đỗ vữa e Vita xi măng được trộn dé có được cường độ tương tự như cường độ của đất. Dung trọng của vữa tạo ra một lực đây nổi, do đó cần có biện pháp dé giữ ống vách trong hồ khoan không bị đây lên khi lắp đặt.

e Không ấnong vách xuống bang máy khoan vì phương pháp này có thể làm ống vách bị xoắn trong _lỗ khoan. Vita được đồ nhiều lần, sau môi dot đông cứng, thường đồ thêm vữa vào lỗ khoan từ 1 đến 2 lần đến lúc day ống.2 Lắp đặt ống vách đo nghiêng Hình 1.6 Lắp đặt ống vách trong tường vây có ống thép chờ sẵn Khi lắp đặt ống vách có 2 trường hợp phố biến: lắp đặt bên trong tường vây có ống thép chờ săn và lăp đặt trong nên đât tự nhiên. Trường hợp lắp đặt trong đất tự nhiên: WVvriH2tx e:isvedct Hình 1.7 Lap đặt ống vách trong nên dat tự nhiên 10 Lắp đặt đo nghiêng (Hình 1.8): e Bước 1: Làm sạch dung dịch khoan và mảnh vụn trong hồ khoan. Gắn nắp đậy vào phân cuối của ống vách.
