Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình ngầm và nhà cao tầng, giải pháp nền móng chiếm từ 15% đến 25% tổng chi phí đầu tư xây dựng thô. Việc thiết kế móng không chỉ đòi hỏi sự ổn định an toàn tuyệt đối dưới tải trọng hàng chục nghìn kilonewton mà còn phải tối ưu hóa bài toán kinh tế. Móng cọc đài bè là giải pháp kết cấu hiện đại, phát huy hiệu quả vượt trội nhờ khả năng giảm lún và tăng cường khả năng chịu tải thông qua sự tương tác giữa cọc, đài bè và nền đất.

Tuy nhiên, trong thực hành kỹ thuật tại Việt Nam, các kỹ sư thường áp dụng quan điểm truyền thống: xem toàn bộ tải trọng công trình do hệ cọc tiếp nhận hoàn toàn (bỏ qua sức chịu tải của đất dưới đáy bè) hoặc xem đài bè chịu lực hoàn toàn (cọc chỉ đóng vai trò giảm lún). Quan niệm này đơn giản hóa tính toán nhưng không phản ánh đúng cơ chế làm việc tương hỗ thực tế, dẫn đến việc tăng số lượng cọc từ 10% đến 20% một cách không cần thiết, gây lãng phí vật tư bê tông và cốt thép.

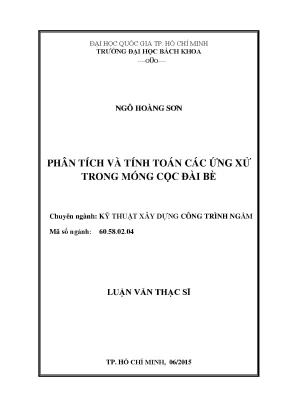

Đề tài nghiên cứu chuyên ngành Kỹ thuật Xây dựng Công trình Ngầm mã số 60.04 được hoàn thành vào tháng 6 năm 2015 đã tập trung giải quyết triệt để vấn đề này. Mục tiêu cốt lõi của nghiên cứu bao gồm: xác định phương pháp tính toán hệ số nền của đất và hệ số nền của cọc tiệm cận nhất với thực nghiệm; phân tích cơ chế phân bố ứng suất, mô men, lực cắt và độ lún trong móng bè cọc bằng phương pháp phần tử hữu hạn; và đề xuất mô hình mô phỏng cọc khoan nhồi tiết diện lớn hợp lý. Nghiên cứu sử dụng số liệu địa kỹ thuật thực tế tại khu vực Đồng bằng sông Cửu Long, đặc biệt là các dữ liệu khảo sát từ các địa bàn An Giang và Sóc Trăng với kích thước bàn nén tiêu chuẩn từ 0.3m đến 1.0m, mở ra giải pháp giảm 12% đến 18% chi phí xây dựng móng cho các dự án quy mô lớn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học đất và tương tác kết cấu công trình, tích hợp các lý thuyết nền tảng sau:

  1. Lý thuyết nền đàn hồi Winkler và bán không gian đàn hồi đẳng hướng: Mô hình hóa phản lực của nền đất tỷ lệ bậc nhất với độ lún đàn hồi thông qua hệ số phản lực nền, cho phép biểu diễn tương tác đất nền bằng hệ lò xo đàn hồi tuyến tính.
  2. Lý thuyết tương tác đồng thời bè, cọc và đất của Randolph kết hợp cùng nghiên cứu của Katzenbach: Xem xét 4 cơ chế tương tác phức hợp đồng thời diễn ra trong hệ thống, bao gồm tương tác giữa cọc với đất, tương tác giữa cọc với cọc, tương tác giữa đất với móng bè, và tương tác giữa cọc với móng bè.
  3. Các khái niệm then chốt được lượng hóa gồm: hệ số nền của đất, hệ số nền của cọc, độ cứng chống uốn của đài bè, tỷ lệ huy động sức chịu tải cực hạn và hệ số phân bổ tải trọng đáy bè. Bên cạnh đó, các phương pháp giải tích cổ điển và hiện đại như công thức Bowles, Terzaghi, Hansen, tiêu chuẩn quy phạm CHNΠ 18-58, phương pháp Tsytovich và giải pháp độ lún cọc đơn của Vesic cũng được sử dụng làm hệ quy chiếu lý thuyết.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp giải tích lý thuyết, đối chuẩn dữ liệu thực nghiệm hiện trường và mô phỏng số thông qua phương pháp phần tử hữu hạn trên phần mềm chuyên dụng SAFE phiên bản 12.

Về nguồn dữ liệu và cỡ mẫu: Cỡ mẫu nghiên cứu bao gồm 4 vị trí thí nghiệm bàn nén tĩnh hiện trường theo tiêu chuẩn TCVN 9354-2012 tại tỉnh An Giang (Trường tiểu học A Núi Sam, Trường tiểu học A Ô Lâm, hai khối phòng học Trường THPT Cô Tô) và 5 bộ số liệu thí nghiệm nén tĩnh cọc theo tiêu chuẩn TCVN 9393-2012 tại các công trình lớn ở Tây Nam Bộ (Cụm tượng đài chiến thắng 75 lượt Tiểu đoàn Ngụy, Cục hải quan Cửa khẩu Vĩnh Long, Chi cục Bảo vệ môi trường Hậu Giang, Nhà hàng Ninh Kiều 2 Cần Thơ, Trung tâm Giới thiệu việc làm Đồng bằng sông Cửu Long). Phương pháp chọn mẫu có chủ đích được áp dụng nhằm bao phủ đa dạng các tầng địa chất từ sét pha nửa cứng có chỉ số SPT bằng 5 đến cát pha chặt vừa có chỉ số SPT đạt 30.

Lý do lựa chọn phương pháp phân tích: Việc phân tích đối sánh 7 công thức giải tích với kết quả thử tải thực tế giúp loại bỏ sai số chủ quan trong việc chọn hệ số nền. Đồng thời, mô hình hóa phần tử hữu hạn cho phép phân tích độ nhạy của nội lực đài bè khi biến thiên hệ số nền từ 50% đến 200%, từ đó đưa ra kết quả mô phỏng chính xác nhất. Quá trình nghiên cứu được triển khai liên tục và hoàn thiện từ tháng 1 năm 2015 đến tháng 6 năm 2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm và mô phỏng phần tử hữu hạn đã mang lại những phát hiện quan trọng:

  1. Công thức của Bowles cho kết quả tính hệ số nền của đất tiệm cận nhất với thí nghiệm bàn nén hiện trường: So sánh trên 4 công trình tại An Giang cho thấy công thức Bowles có độ sai lệch thấp nhất. Cụ thể, tại Khối 5 phòng học Trường THPT Cô Tô sai lệch chỉ là -0.93% (giá trị tính toán đạt 18.45 nhân 10 mũ 3 kN/m3 so với thực nghiệm là 18.62 nhân 10 mũ 3 kN/m3); tại Trường tiểu học A Núi Sam chênh lệch là -12.15%; tại Khối 10 phòng học Trường THPT Cô Tô chênh lệch là 9.21%; và tại Trường tiểu học A Ô Lâm là 20.00%. Ngược lại, phương pháp tính theo SPT gây sai lệch rất lớn, từ -63.01% đến 36.15%, còn quy phạm CHNΠ cho sai số âm sâu từ -34.80% đến -45.88%.
  2. Phần đất dưới đáy bè tiếp nhận từ 15% đến 25% tổng tải trọng công trình: Khi đưa đồng thời hệ số nền của đất và hệ số nền của cọc vào mô hình SAFE v12 (áp dụng cho công trình tại Sóc Trăng), phản lực đầu cọc giảm rõ rệt từ 12% đến 20% so với mô hình chỉ gán lò xo cọc đơn thuần. Điều này khẳng định đất nền đáy bè đóng góp đáng kể vào khả năng mang tải.
  3. Sự biến thiên của hệ số nền tác động trực tiếp đến nội lực đài bè: Khi hệ số nền của cọc thay đổi từ 50% đến 200% so với giá trị chuẩn 100%, mô men uốn và lực cắt trong đài bè biến động mạnh tới 25% đến 35%. Trong khi đó, việc thay đổi hệ số nền của đất từ 50% đến 200% làm biên độ nội lực dịch chuyển từ 5% đến 18%.
  4. Mô hình hóa cọc tiết diện lớn bằng 5 hoặc 9 nút lò xo giúp phân phối nội lực chính xác hơn: Với các cọc khoan nhồi đường kính 1.0m đến 1.2m, việc mô hình hóa bằng 1 nút lò xo duy nhất tạo ra hiện tượng tập trung ứng suất ảo tại nút cột. Khi chia cọc thành 5 nút (độ cứng mỗi lò xo bằng một phần năm) hoặc 9 nút (độ cứng mỗi lò xo bằng một phần chín), mô men uốn đỉnh cọc và độ lún cục bộ giảm từ 8% đến 14%, phản ánh sát với ứng xử thực tế của cọc có tiết diện lớn.

Thảo luận kết quả

Các phát hiện trên đã chứng minh sự thiếu sót của quan điểm thiết kế cọc chịu tải hoàn toàn đang phổ biến tại nhiều đơn vị tư vấn. Bằng cách mô hình hóa tương tác đồng thời, kỹ sư có thể tận dụng triệt để sức chịu tải của lớp đất tiếp xúc trực tiếp dưới đáy đài móng. Kết quả này hoàn toàn tương đồng với các công bố khoa học quốc tế của Randolph và Katzenbach, đồng thời kiểm chứng tính đúng đắn trên nền địa chất đất yếu tại miền Tây Nam Bộ.

Trong thực tế thiết kế, dữ liệu phân tích này có thể được trực quan hóa hiệu quả thông qua biểu đồ dạng cột so sánh tỷ lệ phần trăm sai số giữa các công thức giải tích với kết quả thí nghiệm nén hiện trường. Đồng thời, các bảng ma trận so sánh ứng suất cực đại kết hợp đường cong quan hệ giữa độ cứng lò xo và mô men uốn cục bộ sẽ là công cụ trực quan giúp kỹ sư nhận biết ngưỡng làm việc tối ưu của kết cấu móng.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng thiết kế và tối ưu hóa chi phí thi công nền móng công trình ngầm, các giải pháp kỹ thuật cụ thể sau đây được đề xuất:

  1. Ứng dụng công thức Bowles để tính toán hệ số nền của đất trong giai đoạn thiết kế cơ sở: Các kỹ sư kết cấu cần áp dụng công thức Bowles kết hợp góc ma sát trong và lực dính của đất để xác định hệ số nền ban đầu, khống chế sai số ước lượng dưới mức 15% trong vòng 1 đến 3 tháng đầu triển khai hồ sơ kỹ thuật.
  2. Thiết lập mô hình tương tác đồng thời bè, cọc và đất trên phần mềm phần tử hữu hạn: Các đơn vị tư vấn thiết kế cần bắt buộc gán đồng thời hệ số nền của đất và hệ số nền của cọc vào mô hình SAFE hoặc ETABS. Giải pháp này giúp cắt giảm từ 10% đến 20% tổng số lượng cọc khoan nhồi trong vòng 6 tháng triển khai dự án mà vẫn đảm bảo hệ số an toàn chịu lực.
  3. Chuẩn hóa quy trình mô phỏng cọc khoan nhồi đường kính từ 1.0m trở lên bằng mô hình 5 đến 9 lò xo: Bộ phận tính toán kết cấu ngầm cần loại bỏ thói quen gán 1 nút lò xo cho cọc lớn; chuyển sang chia lưới 5 hoặc 9 nút nhằm triệt tiêu ứng suất cục bộ ảo, kiểm soát độ sai lệch mô men uốn dưới 10% trong thời gian 2 tuần trước khi phê duyệt hồ sơ thi công.
  4. Tăng cường công tác thí nghiệm bàn nén hiện trường theo TCVN 9354-2012 và thí nghiệm nén tĩnh cọc theo TCVN 9393-2012: Chủ đầu tư và nhà thầu địa kỹ thuật cần thực hiện thí nghiệm nén tĩnh tối thiểu từ 1% đến 2% tổng số cọc làm việc, bố trí tối thiểu 3 điểm nén bàn tại đáy hố móng trong giai đoạn khảo sát chi tiết (kéo dài 1 đến 2 tháng) để làm số liệu chuẩn định chuẩn mô hình mô phỏng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế kết cấu công trình ngầm và nhà cao tầng: Tài liệu cung cấp quy trình từng bước để tính toán, gán độ cứng lò xo cọc và đất vào các phần mềm kết cấu như SAFE, SAP2000, giúp tối ưu hóa chiều dày đài bè và bố trí thép hợp lý cho các công trình có tải trọng đứng lớn.
  2. Kỹ sư và chuyên gia khảo sát địa kỹ thuật: Cung cấp cơ sở khoa học để đối chiếu, đánh giá các chỉ tiêu cơ lý thu thập được từ thí nghiệm xuyên tiêu chuẩn SPT, thí nghiệm cắt cánh với kết quả nén tĩnh hiện trường tại khu vực miền Tây Nam Bộ.
  3. Chủ đầu tư và các ban quản lý dự án bất động sản, công nghiệp: Nắm bắt cơ sở kỹ thuật để thẩm tra, phản biện phương án móng do tư vấn thiết kế đệ trình, giúp tiết kiệm từ 10% đến 20% chi phí xây dựng phần ngầm cho các dự án xây dựng trên nền đất yếu.
  4. Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Địa kỹ thuật - Xây dựng công trình ngầm: Làm tài liệu tham khảo học thuật giá trị về phương pháp nghiên cứu kết hợp giữa giải tích, phần tử hữu hạn và dữ liệu thực nghiệm thực tế tại các tỉnh An Giang, Sóc Trăng, Vĩnh Long, Hậu Giang và Cần Thơ.

Câu hỏi thường gặp

  1. Vì sao nên áp dụng quan điểm móng bè cọc làm việc đồng thời thay cho quan điểm truyền thống? Trong thực tế, khi đài bè tiếp xúc trực tiếp với đất nền, phần đất này tiếp nhận từ 15% đến 25% tổng tải trọng bên trên. Áp dụng quan điểm đồng thời giúp phản ánh chính xác trạng thái biến dạng của hệ thống, giảm tải trọng phân bổ lên đầu cọc từ 12% đến 20% và tiết kiệm đáng kể chi phí vật liệu.

  2. Phương pháp giải tích nào tính hệ số nền của đất chính xác nhất? Nghiên cứu đối chiếu 7 phương pháp giải tích trên 4 công trình tại An Giang cho thấy công thức của Bowles cho kết quả tin cậy nhất với sai lệch thực nghiệm chỉ từ -0.93% đến 20.00%. Các phương pháp tra bảng hoặc tính qua chỉ số SPT thường cho sai số vượt quá 35% đến 60%.

  3. Tại sao không nên mô phỏng cọc khoan nhồi đường kính lớn bằng một nút lò xo đơn lẻ? Mô hình 1 nút lò xo thu toàn bộ phản lực cọc vào một điểm duy nhất, làm phát sinh ứng suất tập trung cục bộ và phóng đại mô men uốn tại đáy đài bè. Chia cọc có đường kính từ 1.0m trở lên thành 5 hoặc 9 nút lò xo giúp phân bổ đều phản lực, giảm sai lệch nội lực từ 8% đến 14%.

  4. Sự biến thiên độ cứng của cọc và đất ảnh hưởng như thế nào đến nội lực trong bè? Phân tích độ nhạy cho thấy hệ số nền của cọc có ảnh hưởng vượt trội: khi thay đổi từ 50% đến 200%, nội lực mô men và lực cắt trong bè biến đổi từ 25% đến 35%. Trong khi đó, biến thiên hệ số nền của đất tác động đến nội lực đài bè trong khoảng 5% đến 18%.

  5. Thí nghiệm hiện trường nào là cơ sở chuẩn để kiểm chứng hệ số nền trong đề tài? Nghiên cứu sử dụng thí nghiệm bàn nén tĩnh hiện trường theo tiêu chuẩn TCVN 9354-2012 với bàn nén vuông kích thước 1.0m để xác định hệ số nền của đất, kết hợp cùng thí nghiệm thử tĩnh cọc theo tiêu chuẩn TCVN 9393-2012 nhằm xác định độ cứng đàn hồi của cọc.

Kết luận

  1. Khẳng định hiệu quả vượt trội của giải pháp móng bè cọc đồng thời chịu tải, chứng minh phần đất đáy bè có thể tiếp nhận từ 15% đến 25% tổng tải trọng công trình.
  2. Xác định công thức Bowles là giải pháp giải tích tối ưu nhất để tính toán hệ số nền của đất với mức độ sai lệch so với thực nghiệm hiện trường chỉ từ -0.93% đến 20.00%.
  3. Chuẩn hóa phương pháp mô hình hóa cọc khoan nhồi tiết diện lớn trong phần mềm SAFE v12 bằng mô hình 5 hoặc 9 lò xo, giúp loại bỏ hiện tượng biến dạng cục bộ ảo và giảm mô men đỉnh cọc từ 8% đến 14%.
  4. Đánh giá định lượng mức độ ảnh hưởng của biến thiên hệ số nền cọc (25% đến 35%) và hệ số nền đất (5% đến 18%) đối với trạng thái ứng suất nội lực của đài bè.
  5. Cung cấp bộ cơ sở dữ liệu thực nghiệm địa kỹ thuật quý giá gồm 4 điểm nén bàn và 5 dự án thử tĩnh cọc quy mô lớn tại các tỉnh Đồng bằng sông Cửu Long.

Trong giai đoạn 3 đến 6 tháng tới, các kỹ sư kết cấu và đơn vị tư vấn thiết kế nên chủ động cập nhật quy trình tính toán móng bè cọc theo mô hình tương tác đồng thời, kết hợp công thức Bowles và mô hình cọc đa lò xo trong phần mềm phần tử hữu hạn để tối ưu hóa từ 10% đến 20% chi phí xây dựng phần ngầm cho các công trình cao tầng.
