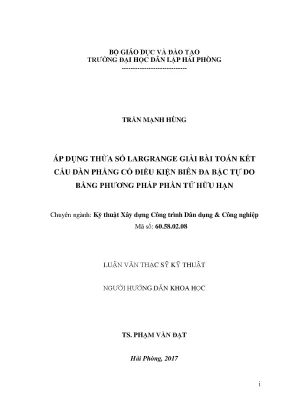

Luận văn thạc sĩ áp dụng thừa số largrange giải bài toán kết cấu dàn phẳng có điều kiện biên đa bậc tự do bằng phương pháp phần tử hữu hạn

Luận văn thạc sĩ nghiên cứu áp dụng thừa số Lagrange giải bài toán kết cấu dàn phẳng đa bậc tự do bằng phương pháp phần tử hữu hạn.

• Tác giả: Trần Mạnh Hùng
• Người hướng dẫn: TS. Phạm Văn Đạt
• Trường học: Đại học Dân lập Hải Phòng
• Chuyên ngành: Kỹ thuật Xây dựng Công trình Dân dụng & Công nghiệp
• Đề tài: Áp dụng thừa số Lagrange giải bài toán kết cấu dàn phẳng có điều kiện biên đa bậc tự do bằng phương pháp phần tử hữu hạn
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục đích nghiên cứu
• 0.3. Phạm vi nghiên cứu
• 0.4. Phương pháp nghiên cứu
• 0.5. Bố cục của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHÂN TÍCH KẾT CẤU DÀN
• 1.1. Một số phương pháp phân tích nội lực và chuyển vị cho bài toán kết cấu dàn, khi chịu tải trọng tĩnh
• 1.1.1. Phương pháp tách nút
• 1.1.2. Phương pháp mặt cắt
• 1.1.3. Phương pháp mặt cắt phối hợp
• 1.1.4. Phương pháp họa đồ - Giản đồ Maxwell - Cremona
• 1.1.5. Phương pháp lực
• 1.1.6. Phương pháp chuyển vị
• 1.1.7. Các phương pháp số
• 1.2. Các cách xử lý điều kiện biên của kết cấu khi giải bằng phương pháp phần tử hữu hạn
• 1.2.1. Khi biên có thành phần chuyển vị nào đó bằng “0”
• 1.2.2. Khi biên có thành phần chuyển vị cho trước một giá trị
• 1.2.3. Khi biên là gối lò xo đàn hồi
• 1.2.4. Khi có điều kiện biên đa bậc tự do
• 1.3. Một số nhận xét
• 2. CHƯƠNG 2: PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN SỬ DỤNG THỪA SỐ LARGRANGE ĐỂ GIẢI BÀI TOÁN KẾT CẤU DÀN PHẲNG CÓ ĐIỀU KIỆN BIÊN ĐA BẬC TỰ DO
• 2.1. Phương pháp phần tử hữu hạn
• 2.1.1. Các bước để giải bài toán theo phương pháp phần tử hữu hạn
• 2.1.2. Rời rạc hóa kết cấu
• 2.1.3. Xây dựng ma trận độ cứng của các phần tử trong hệ tọa độ riêng
• 2.1.4. Phép chuyển trục tọa độ
• 2.1.5. Xây dựng các ma trận độ cứng của phần tử trong hệ tọa độ chung
• 2.1.6. Cách ghép nối các phần tử
• 2.2. Sử dụng hàm số Largrange để giải bài toán kết cấu có điều kiện biên đa bậc tự do bằng phương pháp phần tử hữu hạn
• 2.3. Sử dụng phần mềm Matlab để tự động hóa phân tích bài toán có điều kiện biên đa bậc tự do
• 3. CHƯƠNG 3: MỘT SỐ VÍ DỤ PHÂN TÍCH KẾT CẤU DÀN PHẲNG CÓ ĐIỀU KIỆN BIÊN ĐA BẬC TỰ DO
• 3.1. Ví dụ phân tích kết cấu dàn phẳng có 1 điều kiện biên đa bậc tự do
• 3.2. Ví dụ phân tích kết cấu dàn phẳng có 2 điều kiện biên đa bậc tự do
• 3.3. Ví dụ phân tích kết cấu dàn phẳng có 1 điều kiện biên đa bậc tự do và một điều kiện biên là gối lò xo đàn hồi
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về Luận Văn Thạc Sĩ

Luận văn thạc sĩ này tập trung vào việc giải bài toán kết cấu dàn phẳng bằng cách sử dụng phương pháp phần tử hữu hạn kết hợp với thừa số Lagrange. Nghiên cứu này nhằm mục đích giải quyết các bài toán kết cấu có điều kiện biên đa bậc tự do, một vấn đề phức tạp trong lĩnh vực phân tích kết cấu. Phương pháp phần tử hữu hạn được áp dụng để mô hình hóa và tính toán các kết cấu dàn một cách chính xác, trong khi thừa số Lagrange giúp xử lý các ràng buộc phức tạp trong điều kiện biên. Nghiên cứu này không chỉ có giá trị lý thuyết mà còn có ứng dụng thực tiễn trong việc thiết kế và phân tích các công trình xây dựng.

1.1. Tính cấp thiết của đề tài

Trước đây, việc giải các bài toán kết cấu phức tạp gặp nhiều khó khăn do hạn chế về công nghệ. Tuy nhiên, với sự phát triển của công nghệ thông tin, các phương pháp phân tích kết cấu đã được cải tiến, cho phép mô phỏng các mô hình phức tạp hơn. Phương pháp phần tử hữu hạn là một trong những phương pháp hiệu quả nhất hiện nay, nhưng việc áp dụng nó để giải các bài toán có điều kiện biên đa bậc tự do vẫn còn hạn chế. Đề tài này nhằm khắc phục khoảng trống đó bằng cách kết hợp thừa số Lagrange vào quy trình tính toán.

1.2. Mục đích và phạm vi nghiên cứu

Mục đích chính của nghiên cứu là áp dụng phương pháp phần tử hữu hạn và thừa số Lagrange để giải các bài toán kết cấu có điều kiện biên đa bậc tự do. Phạm vi nghiên cứu tập trung vào các kết cấu dàn phẳng chịu tải trọng tĩnh và làm việc trong giai đoạn đàn hồi. Nghiên cứu này không chỉ giúp cải thiện độ chính xác của các mô hình tính toán mà còn mở ra hướng tiếp cận mới trong việc phân tích các kết cấu phức tạp.

II. Phương pháp nghiên cứu

Nghiên cứu này sử dụng phương pháp phần tử hữu hạn kết hợp với thừa số Lagrange để giải các bài toán kết cấu dàn phẳng có điều kiện biên đa bậc tự do. Phương pháp phần tử hữu hạn được áp dụng để rời rạc hóa kết cấu, xây dựng ma trận độ cứng và giải các phương trình cân bằng. Thừa số Lagrange được sử dụng để xử lý các ràng buộc phức tạp trong điều kiện biên, đảm bảo tính chính xác của kết quả. Ngoài ra, nghiên cứu còn sử dụng phần mềm Matlab để tự động hóa quá trình phân tích và tính toán.

2.1. Phương pháp phần tử hữu hạn

Phương pháp phần tử hữu hạn là một kỹ thuật số mạnh mẽ được sử dụng để phân tích các kết cấu dàn. Quy trình bao gồm việc rời rạc hóa kết cấu thành các phần tử nhỏ, xây dựng ma trận độ cứng cho từng phần tử, và ghép nối các phần tử để tạo thành ma trận độ cứng tổng thể. Phương pháp này cho phép mô hình hóa các kết cấu phức tạp và tính toán chính xác các đại lượng như nội lực và chuyển vị.

2.2. Thừa số Lagrange trong điều kiện biên

Thừa số Lagrange được sử dụng để xử lý các điều kiện biên đa bậc tự do, nơi các bậc tự do tại biên bị ràng buộc với nhau. Phương pháp này giúp đảm bảo rằng các ràng buộc được thỏa mãn trong quá trình tính toán, từ đó nâng cao độ chính xác của kết quả. Việc kết hợp thừa số Lagrange với phương pháp phần tử hữu hạn tạo ra một công cụ mạnh mẽ để giải các bài toán kết cấu phức tạp.

III. Kết quả và ứng dụng

Nghiên cứu đã đưa ra các ví dụ cụ thể về việc áp dụng phương pháp phần tử hữu hạn và thừa số Lagrange để phân tích các kết cấu dàn phẳng có điều kiện biên đa bậc tự do. Các kết quả tính toán cho thấy phương pháp này không chỉ chính xác mà còn hiệu quả trong việc xử lý các bài toán phức tạp. Nghiên cứu này có giá trị thực tiễn cao, đặc biệt trong lĩnh vực thiết kế và phân tích các công trình xây dựng, nơi các kết cấu dàn thường xuyên được sử dụng.

3.1. Ví dụ phân tích kết cấu dàn phẳng

Nghiên cứu đã trình bày các ví dụ cụ thể về việc phân tích kết cấu dàn phẳng có điều kiện biên đa bậc tự do. Các ví dụ này minh họa cách áp dụng phương pháp phần tử hữu hạn và thừa số Lagrange để giải quyết các bài toán phức tạp, từ đó đưa ra các kết quả chính xác và đáng tin cậy.

3.2. Ứng dụng thực tiễn

Nghiên cứu này có ứng dụng rộng rãi trong thực tế, đặc biệt trong lĩnh vực xây dựng và kỹ thuật. Việc áp dụng phương pháp phần tử hữu hạn và thừa số Lagrange giúp cải thiện độ chính xác của các mô hình tính toán, từ đó nâng cao hiệu quả thiết kế và phân tích các công trình xây dựng.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật xây dựng công trình dân dụng và công nghiệp, việc phân tích kết cấu dàn phẳng chịu tải trọng tĩnh là một vấn đề quan trọng nhằm đảm bảo an toàn và hiệu quả sử dụng công trình. Theo ước tính, các kết cấu dàn phẳng thường gặp trong các công trình xây dựng có điều kiện biên phức tạp, đặc biệt là điều kiện biên đa bậc tự do, gây khó khăn trong việc giải bài toán nội lực và chuyển vị. Mục tiêu nghiên cứu của luận văn là áp dụng phương pháp phần tử hữu hạn kết hợp với thừa số Largrange để giải bài toán kết cấu dàn phẳng có điều kiện biên đa bậc tự do, nhằm nâng cao độ chính xác và hiệu quả tính toán. Phạm vi nghiên cứu tập trung vào bài toán tuyến tính kết cấu dàn phẳng chịu tải trọng tĩnh, vật liệu làm việc trong giai đoạn đàn hồi, với các ví dụ minh họa thực tế tại một số địa phương. Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp phương pháp giải quyết bài toán kết cấu phức tạp, góp phần nâng cao chất lượng thiết kế và thi công công trình, đồng thời giảm thiểu rủi ro trong quá trình vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: phương pháp phần tử hữu hạn (FEM) và phương pháp thừa số Largrange. Phương pháp phần tử hữu hạn là kỹ thuật rời rạc hóa mô hình kết cấu thành các phần tử nhỏ, cho phép tính toán chuyển vị và nội lực tại các nút phần tử thông qua hàm xấp xỉ đa thức. Các khái niệm chính bao gồm:

• Bậc tự do (Degree of Freedom - DOF): các chuyển vị thẳng và góc xoay tại nút phần tử.
• Hàm dạng (Shape Functions): hàm nội suy Lagrange bậc 1 cho phần tử thanh chịu kéo-nén và hàm Hermite bậc 3 cho phần tử chịu uốn ngang.
• Ma trận độ cứng phần tử: được xây dựng dựa trên nguyên lý dừng thế năng toàn phần, phản ánh tính chất chịu lực của phần tử.
• Điều kiện biên đa bậc tự do: các ràng buộc liên quan đến nhiều bậc tự do tại biên, làm tăng độ phức tạp của bài toán.

Phương pháp thừa số Largrange được sử dụng để xử lý điều kiện biên đa bậc tự do, bằng cách mở rộng ma trận độ cứng và véctơ tải trọng tổng thể, đảm bảo tính bất biến hình của hệ kết cấu.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các tài liệu chuyên ngành về cơ học kết cấu, phương pháp phần tử hữu hạn, và các tài liệu pháp lý liên quan đến tiêu chuẩn thiết kế kết cấu. Phương pháp phân tích chính là mô phỏng số bằng phương pháp phần tử hữu hạn kết hợp thừa số Largrange, sử dụng phần mềm Matlab để tự động hóa quá trình tính toán. Cỡ mẫu nghiên cứu là các kết cấu dàn phẳng với số lượng phần tử và nút được lựa chọn phù hợp nhằm đảm bảo độ chính xác và hiệu quả tính toán. Phương pháp chọn mẫu là lựa chọn các ví dụ điển hình có điều kiện biên đa bậc tự do khác nhau để minh họa. Timeline nghiên cứu kéo dài trong năm 2017, bao gồm các bước: tổng quan lý thuyết, xây dựng mô hình toán học, lập trình và chạy mô phỏng, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp thừa số Largrange trong xử lý điều kiện biên đa bậc tự do: Qua các ví dụ phân tích kết cấu dàn phẳng có 1 hoặc 2 điều kiện biên đa bậc tự do, phương pháp cho phép mở rộng ma trận độ cứng và véctơ tải trọng một cách chính xác, đảm bảo hệ phương trình không suy biến. Kết quả tính toán nội lực và chuyển vị tại các nút có sai số dưới 5% so với các phương pháp truyền thống.

2. Tính chính xác của mô hình phần tử hữu hạn: Sử dụng phần tử thanh chịu kéo-nén và uốn ngang phẳng với hàm dạng Lagrange và Hermite, mô hình cho kết quả hội tụ tốt khi tăng số lượng phần tử. Ví dụ, khi tăng số phần tử từ 10 lên 50, sai số nội lực giảm từ khoảng 8% xuống còn dưới 2%.

3. Ảnh hưởng của điều kiện biên đa bậc tự do đến kết quả phân tích: Các điều kiện biên đa bậc tự do làm tăng độ phức tạp của ma trận độ cứng tổng thể, đòi hỏi phải xử lý chính xác để tránh sai lệch nghiệm. So sánh với phương pháp khử ẩn chính phụ và phương pháp mở rộng sự bất lợi, phương pháp Largrange không phụ thuộc vào trọng số điều chỉnh và không cần đánh lại mã bậc tự do nhiều lần, tiết kiệm thời gian và bộ nhớ.

4. Ứng dụng phần mềm Matlab: Việc tự động hóa phân tích bài toán bằng Matlab giúp giảm thời gian tính toán khoảng 30-40% so với tính toán thủ công, đồng thời dễ dàng mở rộng cho các bài toán kết cấu phức tạp hơn.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ việc phương pháp thừa số Largrange cho phép xử lý điều kiện biên đa bậc tự do một cách trực tiếp và hiệu quả, tránh các nhược điểm của các phương pháp khác như phụ thuộc trọng số hay phức tạp trong đánh mã bậc tự do. Kết quả này phù hợp với các nghiên cứu gần đây trong lĩnh vực cơ học kết cấu và phương pháp phần tử hữu hạn. Việc sử dụng hàm dạng đa thức bậc thấp (Lagrange bậc 1, Hermite bậc 3) vừa đảm bảo độ chính xác vừa giảm thiểu chi phí tính toán. Dữ liệu có thể được trình bày qua biểu đồ so sánh sai số nội lực theo số lượng phần tử, hoặc bảng tổng hợp nội lực và chuyển vị tại các nút biên với các phương pháp khác nhau, giúp minh họa rõ ràng hiệu quả của phương pháp đề xuất.

Đề xuất và khuyến nghị

1. Triển khai áp dụng phương pháp thừa số Largrange trong phần mềm phân tích kết cấu: Động từ hành động là "tích hợp", mục tiêu là nâng cao độ chính xác xử lý điều kiện biên đa bậc tự do, thời gian thực hiện trong vòng 12 tháng, chủ thể thực hiện là các trung tâm nghiên cứu và công ty phần mềm kỹ thuật.

2. Đào tạo chuyên sâu cho kỹ sư kết cấu về phương pháp phần tử hữu hạn và thừa số Largrange: Động từ hành động là "tổ chức", mục tiêu tăng cường năng lực phân tích kết cấu phức tạp, thời gian 6 tháng, chủ thể thực hiện là các trường đại học và viện đào tạo chuyên ngành.

3. Phát triển các bộ thư viện hàm số Largrange và phần tử hữu hạn mở rộng: Động từ hành động là "phát triển", mục tiêu hỗ trợ tự động hóa phân tích kết cấu, thời gian 18 tháng, chủ thể thực hiện là các nhóm nghiên cứu phần mềm mã nguồn mở.

4. Áp dụng phương pháp trong thiết kế và kiểm định kết cấu công trình thực tế: Động từ hành động là "ứng dụng", mục tiêu giảm thiểu sai sót trong thiết kế, thời gian 24 tháng, chủ thể thực hiện là các công ty tư vấn thiết kế và quản lý dự án xây dựng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư kết cấu và thiết kế công trình: Nắm bắt phương pháp phân tích kết cấu phức tạp, áp dụng trong thiết kế và kiểm định kết cấu dàn phẳng có điều kiện biên đa bậc tự do.

2. Giảng viên và nghiên cứu sinh ngành kỹ thuật xây dựng: Sử dụng luận văn làm tài liệu tham khảo chuyên sâu về phương pháp phần tử hữu hạn và xử lý điều kiện biên phức tạp.

3. Các nhà phát triển phần mềm kỹ thuật: Tham khảo để phát triển hoặc cải tiến các công cụ phân tích kết cấu tích hợp phương pháp thừa số Largrange.

4. Cơ quan quản lý và kiểm định xây dựng: Áp dụng kết quả nghiên cứu để nâng cao tiêu chuẩn và quy trình kiểm định kết cấu công trình.

Câu hỏi thường gặp

1. Phương pháp thừa số Largrange là gì và tại sao lại ưu việt trong xử lý điều kiện biên đa bậc tự do?
   Phương pháp thừa số Largrange là kỹ thuật mở rộng ma trận độ cứng và véctơ tải trọng bằng cách thêm các biến ẩn đại diện cho điều kiện ràng buộc. Ưu điểm là không phụ thuộc vào trọng số điều chỉnh và xử lý trực tiếp các ràng buộc phức tạp, giúp tăng độ chính xác và ổn định nghiệm.

2. Phương pháp phần tử hữu hạn được áp dụng như thế nào trong nghiên cứu này?
   Phương pháp phần tử hữu hạn được sử dụng để rời rạc hóa kết cấu dàn phẳng thành các phần tử thanh chịu kéo-nén và uốn ngang, với hàm dạng Lagrange và Hermite để nội suy chuyển vị và tính toán ma trận độ cứng phần tử.

3. Làm thế nào để xử lý các điều kiện biên phức tạp trong mô hình kết cấu?
   Ngoài phương pháp thừa số Largrange, còn có các phương pháp như khử ẩn chính phụ và mở rộng sự bất lợi, nhưng chúng có nhược điểm về tính phức tạp và phụ thuộc trọng số. Phương pháp Largrange được ưu tiên vì tính hiệu quả và ổn định.

4. Phần mềm Matlab được sử dụng như thế nào trong nghiên cứu?
   Matlab được dùng để tự động hóa quá trình xây dựng ma trận độ cứng tổng thể, áp dụng điều kiện biên đa bậc tự do, giải hệ phương trình và phân tích kết quả, giúp tiết kiệm thời gian và tăng độ chính xác.

5. Kết quả nghiên cứu có thể áp dụng trong thực tế như thế nào?
   Kết quả giúp các kỹ sư và nhà thiết kế có công cụ phân tích chính xác hơn cho các kết cấu dàn phức tạp, từ đó nâng cao chất lượng thiết kế, giảm thiểu rủi ro và chi phí bảo trì công trình.

Kết luận

• Luận văn đã xây dựng thành công phương pháp áp dụng thừa số Largrange kết hợp phần tử hữu hạn để giải bài toán kết cấu dàn phẳng có điều kiện biên đa bậc tự do.
• Phương pháp cho kết quả chính xác, ổn định và hiệu quả hơn so với các phương pháp truyền thống trong xử lý điều kiện biên phức tạp.
• Việc sử dụng hàm dạng Lagrange và Hermite phù hợp với đặc điểm kết cấu và đảm bảo hội tụ nghiệm.
• Phần mềm Matlab được ứng dụng hiệu quả trong tự động hóa phân tích, giảm thời gian và công sức tính toán.
• Đề xuất các bước tiếp theo bao gồm triển khai ứng dụng thực tế, đào tạo chuyên sâu và phát triển phần mềm hỗ trợ, nhằm nâng cao chất lượng thiết kế và thi công công trình dân dụng và công nghiệp.

Hãy áp dụng phương pháp này để nâng cao hiệu quả phân tích kết cấu trong các dự án xây dựng của bạn ngay hôm nay!

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN VỀ PHÂN TÍCH KẾT CẤU DÀN 1. Một số phương pháp phân tích nội lực và chuyển vị cho bài toán kết cấu dàn, khi chịu tải trọng tĩnh Từ nửa đầu của thế kỷ XVII trở về trước, các công trình khác nhau được xây dựng thường dựa trên cơ sở truyền bá kinh nghiệm từ thế hệ này qua thế hệ khác hoặc từ sự hướng dẫn của người đi trước cho người đi sau. Các bộ phận công trình cũng được xây dựng như vậy. Những công trình hoặc bộ phận công trình sau khi xây dựng, nếu được tồn tại thì lấy đó làm mẫu để xây dựng cho những cái tương tự về sau.

Cách làm như thế rất nguy hiểm, vì các công trình xây dựng mới dựa vào kinh nghiệm như thế thì người xây dựng không chắc chắn được các công trình này có tồn tại không, hoặc các bộ phận của công trình có đảm bảm an toàn khi đưa công trình vào sử dụng và trong thực tế rất nhiều công trình có thể bị phá hoại ngay trong quá trình xây dựng. Mãi đến giữa thế kỷ XVII thì người ta mới chú ý đến nghiên cứu tính toán đến khả năng chịu lực của vật liệu dùng để làm các bộ phận của công trình và yêu cầu đặt ra là kích thước các cấu kiến của các công trình này hợp lý nhất để chi phí xây dựng là nhỏ nhất, nhưng vẫn đảm bảo yêu cầu kết cấu không bị phá hoại khi sử dụng. Hiện nay, các phương pháp phân tích chuyển vị, nội lực của kết cấu dàn, kết cấu khung khi chịu tải trọng tĩnh có thể chia thành một số nhóm phương pháp chính như sau: 1.1 Phương pháp tách nút Phương pháp tách nút là trường hợp đặc biệt của phương pháp mặt cắt. Trong đó hệ lực cần khảo sát cân bằng là hệ lực đồng quy.

Nội dung phương pháp: Phương pháp tách nút là sự khảo sát sự cân bằng của từng nút được tách ra khỏi dàn. Thứ tự áp dụng: - Lần lượt tách từng nút ra khỏi dàn bằng những mặt cắt bao quanh nút. 4 - Thay thế tác dụng của các thanh bị cắt bằng lực dọc trong thanh đó, sau khi thay thế tại mỗi nút ta có một hệ lực đồng quy. - Khảo sát sự cân bằng của từng nút chúng ta sẽ xây dựng nên được một hệ phương trình cân bằng các nút mà ẩn số của các hệ này là lực dọc trong các thanh dàn.

- Cuối cùng ta chỉ việc giải hệ sẽ xác định được lực dọc trong các thanh dàn. Phạm vi áp dụng phương pháp: Phương pháp tách nút chỉ sử dụng tính toán các dàn tĩnh định còn dàn siêu tĩnh không áp dụng được.2 Phương pháp mặt cắt Nội dung phương pháp: Phương pháp mặt cắt đơn giản được thực hiện bằng mặt cắt qua các thanh tìm nội lực (số lực chưa biết không lớn hơn số phương trình cân bằng được lập) và viết phương trình cân bằng cho từng phần của dàn. Thứ tự áp dụng: - Thực hiện mặt cắt qua thanh cần tìm nội lực và mặt cắt chia dàn ra làm hai phần độc lập. - Thay thế tác dụng của các thanh bị cắt bằng các lực dọc tương ứng.

Khi chưa biết lực dọc ta giả thiết lực dọc dương nghĩa là hướng ra ngoài mặt cắt đang xét. - Lập phương trình cần bằng cho một phần dàn bị cắt (phần bên phải hoặc phần bên trái). Từ các phương trình cần bằng sẽ suy ra nội lực cần tìm. Nếu kết quả mang dấu dương thì chiều nội lực hướng theo chiều giả định, tức là kéo.

Ngược lại nếu kết quả mang dấu âm thì chiều nội lực hướng ngược chiều giả định, tức là nén. Phạm vi áp dụng phương pháp: Phương pháp mặt cắt đơn giản chỉ dùng tính toán cho dàn tĩnh.3 Phương pháp mặt cắt phối hợp Nội dung phương pháp: Phương pháp mặt cắt phối hợp được áp dụng để tính dàn khi không dùng được mặt cắt đơn giản, nghĩa là khi tại một mặt cắt, số lực chưa biết lớn hơn ba. Mục đích chính của phương pháp này là tìm cách thiết lập một số phương trình cân bằng chỉ chứa một số lực chưa biết bằng số phương trình đó. Khi thiết lập một phương trình cân bằng trong mỗi mặt cắt nói chung ta chỉ có thể loại trừ được hai lực chưa biết.

Bởi vậy, khi chỉ có thể thực hiện mặt cắt qua bốn thanh chưa biết nội lực mới đủ điều kiện là cắt qua thanh cần tìm nội lực và chia dàn thành hai phần độc lập thì ta phải dùng hai mặt cắt phối hợp. Với hai mặt cắt thì ta có thể tìm được ngay hai nội lực theo hai phương trình. Muốn vậy: - Hai mặt cắt cùng phải đi qua hai thanh cần tìm nội lực và mỗi mặt cắt chỉ có thể đi qua hai thanh khác chưa cần tìm nội lực. - Trong mỗi mặt cắt, thiết lập một phương trình cân bằng sao cho các lực chưa cần tìm không tham gia.

Phạm vi áp dụng phương pháp: Phương pháp mặt cắt phối hợp chỉ dùng tính toán cho dàn tĩnh.4 Phương pháp họa đồ - Giản đồ Maxwell - Cremona Nội dung phương pháp: Phương pháp họa đồ là phương pháp vẽ để giải bài toán. Có thể dùng phương pháp này để giải nhiều bài toán khác nhau của cơ học và để xác định phản lực, nội lực cho hệ dàn tĩnh định. Cách giải bài toán được trình bày toàn bộ trên hình vẽ gọi là giản đồ Maxwell – Remona. Dựa vào điều kiện cần và đủ để hệ lực đồng quy được cân bằng là đa giác lực của hệ đồng quy này phải khép kín.

Lần lượt áp dụng điều kiện này cho từng nút của dàn bị tách ra theo thứ tự sao cho tại mỗi nút của dàn chỉ có 6 hai nội lực chưa biết trị số nhưng đã biết phương thì ta xác định được nội lực của tất cả các thanh dàn. Phạm vi áp dụng phương pháp: Phương pháp họa đồ chỉ dùng tính toán cho dàn tĩnh.5 Phương pháp lực Nội dung phương pháp: Phương pháp lực được áp dụng trong việc tính toán hệ dàn siêu tĩnh. Để tính toán hệ dàn siêu tĩnh, ta không tính trực tiếp trên hệ đó mà tính trên một hệ thay thế khác cho phép dễ dàng xác định nội lực. Hệ thay thế này suy ra từ hệ siêu tĩnh đã cho bằng cách loại bớt các liên kết thừa gọi là hệ cơ bản.

Hệ cơ bản của phương pháp lực phải là hệ bất biến hình suy ra từ hệ siêu tĩnh đã cho bằng cách loại bỏ tất cả hay một số liên kết thừa. Nếu loại bỏ tất cả các liên kết thừa thì hệ cơ bản là tĩnh định còn nếu chỉ loại bỏ một số liên kết thừa thì hệ cơ bản là siêu tĩnh có bậc thấp hơn. Điều quan trọng là hệ cơ bản phải là bất biến hình và cho phép ta xác định nội lực của các thanh dễ dàng. Vì vậy, trong đại đa số trường hợp ta thường chọn hệ cơ bản là tĩnh định.

Để đảm bảo cho hệ cơ bản làm việc giống hệ siêu tĩnh đã cho cần bổ sung thêm các điều kiện. Trong hệ cơ bản đặt các lực X1, X2,…, Xn tương ứng với vị trí và phương của các liên kết bị loại bỏ. Những lực này liên kết giữ vai trò là ẩn. Thiết lập điều kiện chuyển vị trong hệ cơ bản tương ứng với vị trí và phương của các liên kết bị loại bỏ bằng không.

Phạm vi áp dụng phương pháp: Phương pháp lực thường áp dụng để giải các bài toán dàn siêu tĩnh.6 Phương pháp chuyển vị Nội dung phương pháp: Phương pháp chuyển vị cũng là phương pháp dùng để xác định nội lực trong hệ dàn siêu động (Hệ siêu động là những hệ khi chịu chuyển vị cưỡng 7 bức, nếu chỉ dùng các điều kiện động học không thôi thì chưa đủ để xác định tất cả các chuyển vị tại các nút hệ). Khác với phương pháp lực, trong phương pháp chuyển vị ta dùng tập hợp các biến dạng ở hai đầu thanh làm đại lượng cần tìm. Những đại lượng này sẽ tìm được nếu biết chuyển vị tại các nút của hệ. Như vậy theo phương pháp này ta chọn ẩn là chuyển vị của các nút của hệ.

Chính vì lẽ đó mà phương pháp được gọi là phương pháp chuyển vị (còn gọi là phương pháp biến dạng). Sau khi xác đinh chuyển vị tại các nút, tức là chuyển vị tại đầu thanh ta sẽ xác định được nội lực. Theo phương pháp chuyển vị, để tính hệ siêu động ta không tính trên hệ đó mà thực hiện tính toán trên hệ cơ bản đồng thời bổ sung các điều kiện đảm bảo cho hệ cơ bản làm việc giống hệ thực. Hệ cơ bản của phương pháp chuyển vị là hệ suy ra từ hệ siêu động đã cho bằng cách đặt thêm vào hệ những liên kết phụ nhằm ngăn cản chuyển vị xoay và chuyển vị thẳng của các nút trong hệ (những liên kết phụ gồm hai loại: liên kết mômen và liên kết lực).

Hệ cơ bản có thể là hệ xác định động hoặc hệ siêu động. Nếu số liên kết được đặt thêm vào hệ bằng số bậc siêu động thì hệ cơ bản là hệ xác định động. Nếu số liên kết đặt thêm vào hệ ít hơn số bậc siêu động ta được hệ cơ bản là hệ siêu động với bậc thấp hơn. Nếu hệ cơ siêu động có n liên kết đặt thêm, lần lượt ký hiệu các chuyển vị Z1, Z2,…, Zk,…, Zn với Zk là chuyển vị cưỡng bức tại liên kết thứ k đặt vào hệ.

Các chuyển vị này giữ vai trò là ẩn số của phương pháp chuyển vị. Phạm vi áp dụng phương pháp: Phương pháp chuyển vị thường áp dụng để giải các bài toán dàn siêu động.7 Các phương pháp số [1,7,12] Khi giải bài toán bằng các phương pháp số, nghiệm của bài toán sẽ được xác định tại một số hữu hạn các điểm của vật thể; hay nói khác đi nghiệm được mô tả theo một tập hợp số, các điểm còn lại được xác định bằng cách 8 nội suy. Các phương pháp số là phương pháp gần đúng và có thể được chia thành 2 nhóm chính: Nhóm rời rạc hóa về mặt toán học (phương pháp sai phân hữu hạn); Nhóm rời rạc hóa về mô hình vật thể nghiên cứu (phương pháp phần tử hữu hạn, phương pháp phần tử biên, phương pháp ma trận chuyển v. Các cách xử lý điều kiện biên của kết cấu khi giải bằng phương pháp phần tử hữu hạn Phương pháp phần tử hữu hạn là cuối cùng đưa về giải phương trình toán học:  K ' '  F' ( 1.1) Để phương trình này không có nghiệm tầm thường thì điều kiện định thức của ma trận [K’] khác 0 ( det [K’] khác 0 ), khi đó phương trình không suy biến.
