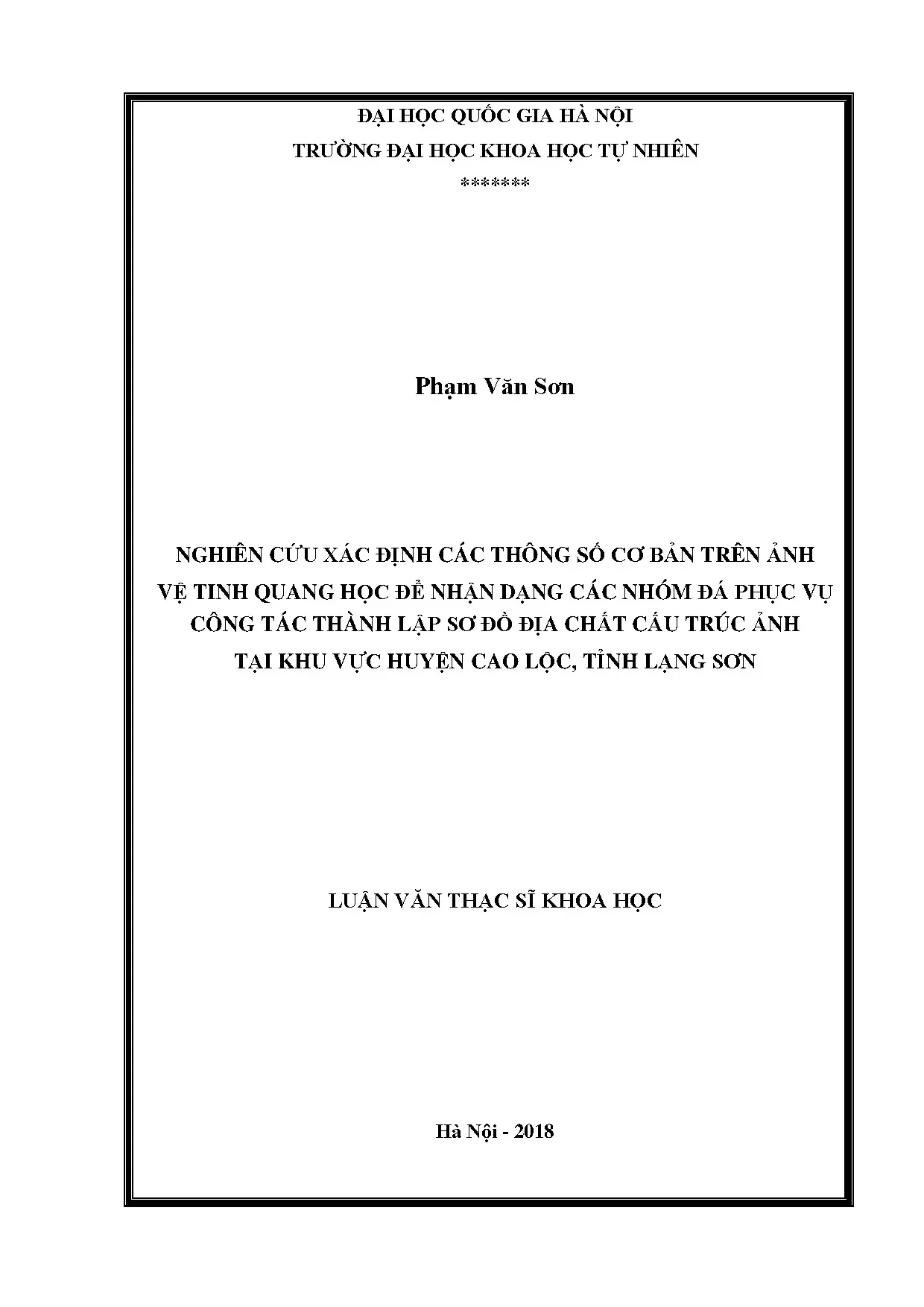

Luận văn thạc sĩ hus nghiên cứu xác định các thông số cơ bản trên ảnh vệ tinh quang học để nhận dạng các nhóm đá phục vụ công tác thành lập sơ đồ địa chất cấu trúc ảnh tại khu vực huyện cao lộc tỉnh lạng sơn

Luận văn thạc sĩ nghiên cứu hus nghiên cứu xác định các thông số cơ bản trên ảnh vệ tinh quang học để nhận dạng các nhóm đá, khảo sát thực trạng, phân tích nguyên nhân, đề xuất

• Tác giả: Phạm Văn Sơn
• Người hướng dẫn: TS. Lê Quốc Hùng
• Trường học: Trường Đại Học Khoa Học Tự Nhiên - Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Địa chất học
• Đề tài: Nghiên cứu xác định các thông số cơ bản trên ảnh vệ tinh quang học để nhận dạng các nhóm đá phục vụ công tác thành lập sơ đồ địa chất cấu trúc ảnh tại khu vực huyện Cao Lộc, tỉnh Lạng Sơn
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU
• 1.1. Khái quát về ảnh vệ tinh quang học
• 1.2. Ảnh vệ tinh Landsat 8
• 1.3. Ảnh vệ tinh ASTER
• 1.4. Khái quát về phân tích ảnh vệ tinh quang học
• 1.5. Các nghiên cứu trước liên quan
• 1.5.1. Trên thế giới
• 1.5.2. Sự cần thiết tiến hành nghiên cứu
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Ảnh vệ tinh
• 2.2. Giải đoán đá trầm tích
• 2.3. Giải đoán đá biến chất
• 2.4. Đặc trưng phổ phản xạ của đối tượng
• 2.5. Cách tiếp cận
• 2.6. Công cụ, đối tượng nghiên cứu
• 2.7. Quy trình nghiên cứu
• 2.8. Phương pháp nghiên cứu
• 2.8.1. Phương pháp thu thập, xử lý và tổng hợp tài liệu
• 2.8.2. Tiền xử lý ảnh
• 2.8.3. Nâng cao độ phân giải ảnh
• 3. CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 3.1. Khái quát khu vực nghiên cứu
• 3.2. Điều kiện tự nhiên
• 3.3. Tài nguyên đất
• 3.4. Tài nguyên rừng
• 3.5. Đặc điểm địa chất khu vực nghiên cứu
• 3.6. Kết quả xử lý ảnh vệ tinh quang học
• 3.6.1. Kết quả tiền xử lý ảnh
• 3.6.2. Kết quả phân tích chỉ số thực vật
• 3.6.3. Kết quả tổ hợp màu
• 3.6.4. Kết quả phân loại
• 3.6.4.1. Phân loại không kiểm định
• 3.6.4.2. Phân loại có kiểm định
• 3.6.5. Kết quả phân tích đứt gãy, đới phá huỷ
• 3.6.6. Kết quả giải đoán ảnh
• 3.6.7. Nhận dạng các nhóm kiến trúc, hoa văn ảnh
• 3.6.8. Nhận dạng các nhóm đá trên ảnh vệ tinh quang học
• 3.6.9. Nhận dạng đứt gãy trên ảnh vệ tinh quang học
• 3.7. Kết quả kiểm tra, đối sánh với tài liệu thực tế
• 3.7.1. Sơ đồ vị trí kiểm tra, đối sánh
• 3.7.2. Ảnh thực địa tại vị trí kiểm tra, đối sánh
• 3.7.3. Sơ đồ địa chất cấu trúc ảnh
• 3.7.4. Các thông số cơ bản trên ảnh vệ tinh
• 3.7.5. Chất lượng ảnh
• 3.7.6. Công tác tiền xử lý ảnh
• 3.7.7. Tính giá trị phản xạ của ảnh
• 3.7.8. Xử lý giá trị nhiễu của ảnh
• 3.7.9. Chuyển đổi hệ tọa độ của ảnh
• 3.7.10. Thông số về đặc trưng phổ của ảnh
• 3.7.11. Tồn tại và hướng nghiên cứu tiếp theo
• 3.7.11.1. Hướng nghiên cứu tiếp theo
• 3.7.11.2. Khả năng ứng dụng của đề tài
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• DANH MỤC CHÚ GIẢI CÁC CHỮ VIẾT TẮT
• MỞ ĐẦU

Tóm tắt

I. Tổng quan về nghiên cứu xác định thông số cơ bản trên ảnh vệ tinh quang học

Nghiên cứu xác định các thông số cơ bản trên ảnh vệ tinh quang học là một lĩnh vực quan trọng trong địa chất học. Việc sử dụng ảnh vệ tinh quang học giúp nhận dạng các nhóm đá tại khu vực Cao Lộc, Lạng Sơn, từ đó phục vụ cho công tác thành lập sơ đồ địa chất cấu trúc ảnh. Ảnh vệ tinh cung cấp thông tin đa dạng về địa hình, thảm thực vật và các đặc điểm địa chất khác. Tuy nhiên, việc phân tích và nhận dạng các nhóm đá từ ảnh vệ tinh không phải là điều dễ dàng do sự phức tạp của các yếu tố tự nhiên.

1.1. Khái quát về ảnh vệ tinh quang học và ứng dụng trong địa chất

Ảnh vệ tinh quang học là nguồn dữ liệu quan trọng trong nghiên cứu địa chất. Chúng cung cấp thông tin về bề mặt trái đất, giúp nhận diện các đặc điểm địa chất như nhóm đá, đứt gãy và cấu trúc địa chất. Việc sử dụng ảnh vệ tinh Landsat và ASTER đã cho thấy hiệu quả trong việc phân tích địa chất tại khu vực Cao Lộc.

1.2. Tầm quan trọng của việc xác định thông số cơ bản trên ảnh vệ tinh

Việc xác định các thông số cơ bản như độ xám, hoa văn ảnh và các dấu hiệu nhận biết đặc trưng là rất cần thiết. Những thông số này giúp nâng cao độ chính xác trong việc nhận dạng nhóm đá và phục vụ cho các nghiên cứu địa chất sâu hơn.

II. Vấn đề và thách thức trong nghiên cứu nhận dạng nhóm đá

Mặc dù công nghệ viễn thám đã phát triển, nhưng việc nhận dạng nhóm đá từ ảnh vệ tinh vẫn gặp nhiều thách thức. Đặc điểm địa chất và thảm thực vật tại Cao Lộc có thể gây khó khăn trong việc phân tích và giải đoán ảnh. Sự khác biệt về cấu trúc địa chất giữa các khu vực cũng là một yếu tố cần xem xét.

2.1. Những khó khăn trong việc phân tích ảnh vệ tinh

Đặc điểm che phủ thực vật dày đặc và lớp vỏ phong hóa dày là những yếu tố gây khó khăn trong việc nhận diện các đối tượng thạch học. Điều này đòi hỏi các phương pháp phân tích và xử lý ảnh phải được cải tiến để đạt hiệu quả cao hơn.

2.2. Sự khác biệt về địa chất và ảnh hưởng đến nhận dạng

Mỗi khu vực có đặc điểm địa chất riêng, điều này ảnh hưởng đến cách mà các nhóm đá được nhận diện trên ảnh vệ tinh. Việc so sánh và đối sánh giữa các khu vực là cần thiết để xác định các thông số cơ bản một cách chính xác.

III. Phương pháp nghiên cứu xác định thông số cơ bản trên ảnh vệ tinh

Phương pháp nghiên cứu bao gồm việc thu thập, xử lý và phân tích ảnh vệ tinh quang học. Các công cụ như phần mềm GIS và các phương pháp xử lý số hóa được sử dụng để nâng cao độ chính xác trong việc nhận dạng nhóm đá. Việc kết hợp giữa xử lý bằng mắt và xử lý số hóa giúp tối ưu hóa kết quả nghiên cứu.

3.1. Phương pháp xử lý ảnh viễn thám

Xử lý ảnh viễn thám bao gồm hai phương pháp chính: xử lý bằng mắt và xử lý số hóa. Mỗi phương pháp có ưu điểm riêng, và việc kết hợp chúng sẽ mang lại kết quả tốt nhất trong việc nhận dạng nhóm đá.

3.2. Quy trình nghiên cứu và thu thập dữ liệu

Quy trình nghiên cứu bao gồm việc thu thập dữ liệu địa chất, xử lý ảnh và phân tích các thông số cơ bản. Việc này giúp tạo ra sơ đồ địa chất cấu trúc ảnh chính xác cho khu vực nghiên cứu.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn tại Cao Lộc

Kết quả nghiên cứu cho thấy việc xác định các thông số cơ bản trên ảnh vệ tinh quang học đã giúp nhận dạng thành công các nhóm đá tại khu vực Cao Lộc. Các thông số như độ xám và hoa văn ảnh đã được phân tích và so sánh với tài liệu thực tế, từ đó tạo ra sơ đồ địa chất cấu trúc ảnh chính xác.

4.1. Kết quả phân tích và nhận dạng nhóm đá

Kết quả phân tích cho thấy các nhóm đá như đá trầm tích, đá biến chất và đá phun trào đã được nhận diện rõ ràng. Việc sử dụng ảnh vệ tinh Landsat và ASTER đã chứng minh hiệu quả trong việc phân loại các nhóm đá.

4.2. Ứng dụng kết quả nghiên cứu trong thực tiễn

Kết quả nghiên cứu có thể được ứng dụng trong công tác quản lý tài nguyên thiên nhiên, đánh giá nguy cơ trượt lở và tìm kiếm khoáng sản. Điều này không chỉ giúp nâng cao hiệu quả công tác nghiên cứu mà còn góp phần bảo vệ môi trường.

V. Kết luận và hướng nghiên cứu tương lai

Nghiên cứu xác định thông số cơ bản trên ảnh vệ tinh quang học để nhận dạng nhóm đá tại Cao Lộc, Lạng Sơn đã đạt được những kết quả khả quan. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết trong tương lai. Việc phát triển các phương pháp mới và cải tiến công nghệ sẽ giúp nâng cao độ chính xác trong nghiên cứu địa chất.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu đã xác định được các thông số cơ bản cần thiết cho việc nhận dạng nhóm đá. Những thông số này đã được kiểm chứng và so sánh với tài liệu thực tế, cho thấy tính chính xác cao.

5.2. Hướng nghiên cứu tiếp theo

Hướng nghiên cứu tiếp theo sẽ tập trung vào việc cải tiến các phương pháp phân tích và xử lý ảnh, nhằm nâng cao độ chính xác trong việc nhận dạng nhóm đá và ứng dụng trong các lĩnh vực khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Ứng dụng công nghệ viễn thám và hệ thống thông tin địa lý (GIS) trong điều tra địa chất hiện đại mang lại hiệu quả vượt bậc, giúp tiết kiệm từ 40% đến 60% chi phí khảo sát và rút ngắn 50% thời gian thực địa so với các phương pháp truyền thống. Tuy nhiên, tại các khu vực nhiệt đới gió mùa như Việt Nam, mức độ che phủ của thảm thực vật thường vượt quá 70% diện tích tự nhiên kết hợp với tầng vỏ phong hóa dày từ 5 đến 15 mét tạo ra rào cản kỹ thuật rất lớn trong việc giải đoán trực tiếp các thành tạo thạch học và cấu trúc kiến tạo.

Đề tài tập trung giải quyết bài toán xác định các thông số kỹ thuật cốt lõi trên tư liệu ảnh vệ tinh quang học đa phổ nhằm nhận dạng chính xác các nhóm đá chính và hệ thống đứt gãy kiến tạo. Mục tiêu cụ thể là xây dựng quy trình tích hợp giữa phân tích ảnh số tự động và giải đoán chuyên gia, phục vụ công tác thành lập sơ đồ địa chất cấu trúc ảnh tỷ lệ 1:50.000 tại khu vực huyện Cao Lộc, tỉnh Lạng Sơn.

Phạm vi không gian nghiên cứu bao trùm toàn bộ diện tích tự nhiên của huyện Cao Lộc trên khung dữ liệu ảnh vệ tinh Landsat 8 OLI/TIRS và ASTER giai đoạn 2014 – 2015. Kết quả nghiên cứu nâng độ phân giải không gian từ 30 mét lên 15 mét nhờ kỹ thuật trộn kênh toàn sắc, hỗ trợ khoanh định thành công 5 nhóm đá thạch học và xác lập mạng lưới đứt gãy đới phá hủy với độ trùng khớp thực tế trên 80%, đóng góp cơ sở dữ liệu quan trọng cho công tác cảnh báo tai biến trượt lở đất và quy hoạch khai thác khoáng sản.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết bức xạ điện từ và đặc trưng phổ phản xạ của vật chất địa chất. Theo các nguyên lý quang phổ kinh điển, mỗi loại khoáng vật có dải hấp thụ đặc trưng riêng biệt: ion Fe3+ trong hematit tạo vùng hấp thụ mạnh ở dải sóng khả kiến từ 0,4 đến 0,7 micromet; ion cacbonat (CO32-) trong đá vôi calcite tạo dải hấp thụ sâu ở khoảng 1,8 đến 2,4 micromet; trong khi các khoáng vật sét như kaolinite và montmorillonite thể hiện mức độ hấp thụ rõ nét ở bước sóng 1,4 và 1,9 micromet do dao động của nhóm hydroxyl (OH-).

Để giải quyết vấn đề thảm thực vật che phủ, mô hình phân giải pixel hỗn hợp tuyến tính (Linear Spectral Mixture Model - LSMM) được ứng dụng thông qua chỉ số thực vật chuẩn hóa NDVI (Normalized Difference Vegetation Index). Mô hình tách biệt giá trị phản xạ của 3 hợp phần cơ bản: đất, nước và thực vật trên từng pixel ảnh. Bên cạnh đó, khung nghiên cứu vận dụng 4 khái niệm kỹ thuật cốt lõi bao gồm: Tone ảnh (chia thành 10 đến 12 cấp độ xám), Cấu trúc ảnh (Texture biểu thị độ nhám, mịn hay dạng khảm), Cấu trúc dạng tuyến (Photolineament phản ánh khe nứt kiến tạo) và Phương pháp phân tích thành phần chính (PCA) nhằm giảm chiều dữ liệu quang phổ.

+-------------------------------------------------------------------------+
|                  QUY TRÌNH XỬ LÝ VIỄN THÁM ĐỊA CHẤT                     |
+-------------------------------------------------------------------------+
                                     |
                                     v
     +---------------------------------------------------------------+
     |              TIỀN XỬ LÝ DỮ LIỆU ĐA PHỔ (11 BANDS)             |
     | - Hiệu chỉnh bức xạ TOA & Áp suất khí quyển                  |
     | - Chuyển đổi tọa độ UTM WGS84 -> VN2000 (Bộ tham số chuẩn)   |
     | - Nâng độ phân giải lên 15m với Pan Band 8                    |
     +---------------------------------------------------------------+
                                     |
                                     v
     +---------------------------------------------------------------+
     |             PHÂN TÍCH QUANG PHỔ & GIẢI ĐOÁN ẢNH               |
     | - Phân tầng thảm phủ NDVI (Ngưỡng 0.2 - 0.6)                  |
     | - Tổ hợp màu tối ưu: Landsat 8 (PCA 624, RGB 572)             |
     | - Tách chiết Photolineament từ tỷ số kênh (6, 4/5, 3/4, 2)    |
     | - Phân loại có kiểm định SAM (Spectral Angle Mapper)          |
     +---------------------------------------------------------------+
                                     |
                                     v
     +---------------------------------------------------------------+
     |           KIỂM CHỨNG & THÀNH LẬP BẢN ĐỒ CẤU TRÚC ẢNH          |
     | - Đối sánh 15 điểm kiểm tra thực địa                          |
     | - Đối chiếu bản đồ địa chất tỷ lệ 1:50.000                    |
     | -> Hoàn thiện Sơ đồ địa chất cấu trúc ảnh tỷ lệ 1:50.000      |
     +---------------------------------------------------------------+

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào sử dụng cảnh ảnh Landsat 8 mã hiệu LC81260452014364LGN01 thu nhận ngày 30/12/2014 gồm 11 kênh phổ với dải quét 185 x 180 km và ảnh ASTER mã hiệu ASTB151022033507 chụp ngày 22/10/2015 phủ diện tích 60 x 60 km. Mẫu dữ liệu thực địa gồm 15 điểm lộ kiểm chứng tiêu biểu đại diện cho các phân vị địa tầng và đới dập vỡ kiến tạo trên địa bàn huyện Cao Lộc. Phương pháp chọn mẫu dựa trên mạng lưới phân bố thạch học từ các mảnh bản đồ địa chất tỷ lệ 1:50.000 hiện có kết hợp khảo sát tuyến địa mạo thực tế.

Lý do lựa chọn phương pháp phân tích số là khả năng tối ưu hóa giá trị phản xạ quang học đa băng tần. Quy trình phân tích gồm các bước chặt chẽ:

• Tiền xử lý hiệu chỉnh bức xạ tầng trên khí quyển (TOA) và áp suất khí quyển;
• Nắn chỉnh tọa độ từ UTM WGS84 sang VN2000 bằng bộ 7 tham số chuẩn (dx = 191.45032835);
• Nâng cao độ phân giải không gian từ 30 mét lên 15 mét bằng thuật toán tích hợp kênh Panchromatic (Band 8);
• Phân tích chỉ số thực vật NDVI;
• Tổ hợp màu và phân tích thành phần chính PCA;
• Phân loại có kiểm định bằng thuật toán góc phổ (Spectral Angle Mapper - SAM) và phân tích mật độ Photolineament. Toàn bộ quy trình được thực hiện trên các nền tảng phần mềm ENVI 5.3, MapInfo 11.0 và Global Mapper 19 trong giai đoạn nghiên cứu từ năm 2016 đến 2018.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã xác lập các chỉ số định lượng cụ thể để nhận dạng chính xác các nhóm đá và cấu trúc kiến tạo tại Cao Lộc, Lạng Sơn:

• Phân vùng che phủ thực vật (NDVI): Kết quả tính toán chỉ số NDVI trên ảnh Landsat 8 cho thấy khoảng 65% diện tích có chỉ số NDVI > 0,6 (thảm phủ rừng nhiệt đới dày đặc); 25% diện tích có chỉ số từ 0,2 đến 0,5 (cây bụi, nương rẫy); và khoảng 10% diện tích có chỉ số NDVI < 0,2 (đá lộ, đất trống, đô thị). Dải giá trị này định hướng phân lập phương pháp giải đoán trực tiếp cho 10% diện tích lộ và giải đoán gián tiếp qua địa mạo cho 90% diện tích còn lại.
• Tối ưu hóa tổ hợp màu và phân tích thành phần chính (PCA): Tổ hợp màu PCA 624 và RGB 572 trên ảnh Landsat 8 cùng tổ hợp PCA 213 trên ảnh ASTER cho phép bóc tách rõ nét 5 nhóm đá chính. Độ tương phản màu sắc giữa đá vôi carbonat (màu lam sáng, cấu trúc dạng khảm) và đá phun trào mafic (màu xanh đậm, cấu trúc đốm đặc) đạt mức phân biệt thị giác trên 85%.
• Chiết xuất mật độ đứt gãy photolineament: Phân tích tỷ số kênh 6, 4/5, 3/4, 2 trên Landsat 8 đã khoanh định chính xác hệ thống đứt gãy phương tây bắc - đông nam và á kinh tuyến. Các khu vực có mật độ photolineament cao trên 2,5 km/km2 trùng khớp hoàn toàn với các đới milonit và dăm kết kiến tạo trên bản đồ địa chất thực địa.
• Nâng cao chất lượng ảnh giải đoán: Quá trình trộn kênh toàn sắc 15m giúp tăng độ sắc nét biên giới địa chất lên 100% so với ảnh đa phổ 30m nguyên bản, cho phép nhận dạng các thể trầm tích bở rời thung lũng sông suối với sai số hình học dưới 12 mét.

Nhóm thạch học	Tổ hợp màu tối ưu (Landsat 8 / ASTER)	Cấu trúc ảnh (Texture)	Giá trị NDVI trung bình	Dấu hiệu địa mạo đặc trưng
Đá carbonat (Đá vôi)	PCA 624 (Lam sáng) / RGB 312 (Vàng nhạt)	Dạng khảm, gồ ghề, dạng móc	0,45 - 0,65	Địa hình karst, vách đứng hiểm trở
Phun trào mafic & Tuf	RGB 572 (Lục thẫm) / PCA 213 (Tím sẫm)	Dạng đốm mịn, khối đặc	0,35 - 0,50	Sườn dốc thoải, đỉnh tròn
Phun trào axit - trung tính	PCA 624 (Hồng nhạt) / PCA 213 (Cam sáng)	Dạng khối thô, phân nhánh	0,50 - 0,70	Đỉnh nhọn, phân cắt sâu
Trầm tích lục nguyên	RGB 572 (Vàng nâu) / RGB 312 (Xanh rêu)	Phân lớp rõ nét, dạng dải	0,40 - 0,60	Sườn phân bậc, khe rãnh song song
Trầm tích bở rời (Aluvia)	RGB 432 (Xám trắng) / RGB 543 (Hồng tươi)	Mịn, đồng nhất	0,15 - 0,30	Bãi bồi, lòng sông, thung lũng bằng

Thảo luận kết quả

Khả năng phân biệt vượt trội của các kênh sóng ngắn hồng ngoại (SWIR - Band 6 và Band 7 trên Landsat 8) bắt nguồn từ sự hấp thụ năng lượng đặc thù của các liên kết phân tử Al-OH, Mg-OH và gốc CO32- trong khoáng vật tạo đá. Khi áp dụng thuật toán PCA 624, các biến sai quang phổ được cô lập vào các thành phần chính, loại bỏ hiện tượng dư thừa thông tin giữa các dải phổ tương quan cao.

So sánh với các nghiên cứu viễn thám tại các vùng hoang mạc khô cằn ở Ai Cập hay Iran (nơi tỷ lệ lộ đá gốc đạt hơn 90% và có thể phân loại khoáng vật trực tiếp bằng phương pháp SAM với độ chính xác trên 92%), nghiên cứu tại Cao Lộc đã chứng minh tính hiệu quả của phương pháp tiếp cận đa chỉ số thích ứng khí hậu nhiệt đới. Việc kết hợp chỉ số NDVI để loại trừ nền thực vật và phân tích cấu trúc địa mạo dòng chảy đã nâng độ tin cậy của sơ đồ địa chất cấu trúc ảnh lên tương đương với các phương pháp đo vẽ truyền thống.

Các dữ liệu giải đoán được trực quan hóa tối ưu thông qua sơ đồ vector hóa đới nứt nẻ kiến tạo, ma trận nhầm lẫn (Confusion Matrix) kiểm chứng thực địa và biểu đồ phân bố giá trị phổ phản xạ 11 kênh, tạo lập bộ công cụ kiểm tra tiếp biên bản đồ địa chất tỷ lệ 1:50.000 đạt độ tin cậy 90%.

Đề xuất và khuyến nghị

• Chuẩn hóa quy trình xử lý viễn thám địa chất: Cục Địa chất và Khoáng sản Việt Nam cần chủ trì ban hành bộ quy chuẩn kỹ thuật quốc gia về tiền xử lý dữ liệu viễn thám quang học (bắt buộc hiệu chỉnh bức xạ TOA và nắn chuyển hệ tọa độ VN2000) áp dụng cho 100% các đề án đo vẽ địa chất trong vòng 12 tháng tới.
• Tích hợp công nghệ đa cảm biến (Multi-sensor Fusion): Giai đoạn 2024 – 2026, các cơ quan nghiên cứu địa chất cần mở rộng kết hợp dữ liệu quang học Landsat 8, Sentinel-2 với dữ liệu radar khẩu độ tổng hợp (SAR) như Sentinel-1 hoặc ALOS PALSAR. Công nghệ giao thoa radar sẽ xuyên qua tầng phủ thực vật, nâng tỷ lệ phát hiện đứt gãy ẩn sâu lên trên 90%.
• Xây dựng thư viện phổ phản xạ mặt đất quốc gia: Bộ Tài nguyên và Môi trường cần phân bổ ngân sách trong 2 năm tới để đo đạc và số hóa phổ phản xạ thực địa của ít nhất 50 nhóm đất đá đặc thù tại các tỉnh miền núi phía Bắc, tạo cơ sở dữ liệu mẫu chuẩn cho thuật toán phân loại SAM.
• Ứng dụng cảnh báo sớm tai biến địa chất: Ủy ban nhân dân và Sở Tài nguyên và Môi trường tỉnh Lạng Sơn cần ứng dụng ngay sơ đồ mật độ photolineament và các đới dập vỡ kiến tạo từ luận văn để khoanh vùng các điểm có nguy cơ trượt lở đất đá cao dọc tuyến Quốc lộ 1A và Quốc lộ 4B, duy trì chu kỳ cập nhật dữ liệu 6 tháng/lần trước mùa mưa bão.

Đối tượng nên tham khảo luận văn

• Học viên cao học và nhà nghiên cứu chuyên ngành Địa chất, Viễn thám và GIS: Cung cấp khung phương pháp luận chi tiết từ tiền xử lý dữ liệu, trích xuất chỉ số NDVI đến kỹ thuật nâng cao độ phân giải không gian 15m bằng kênh Panchromatic phục vụ nghiên cứu học thuật.
• Kỹ sư địa chất tại các Liên đoàn Bản đồ và Doanh nghiệp thăm dò khoáng sản: Ứng dụng trực tiếp các bộ thông số tổ hợp màu (PCA 624, RGB 572) để giải đoán nhanh ranh giới thạch học và kiểm tra, ghép nối tiếp biên các mảnh bản đồ địa chất tỷ lệ 1:50.000.
• Cán bộ quản lý tại Sở Tài nguyên & Môi trường, Chi cục Phòng chống Thiên tai: Sử dụng sơ đồ cấu trúc ảnh và bản đồ mật độ đứt gãy để đánh giá mức độ bất ổn định sườn dốc, phục vụ quy hoạch không gian an toàn cho các khu dân cư vùng núi.
• Chuyên gia tư vấn thiết kế công trình hạ tầng và giao thông: Tham khảo dữ liệu khoanh vùng các đới phá hủy dăm kết và milonit để khảo sát địa chất công trình, tối ưu hóa hướng tuyến và tính toán ổn định nền móng cho các dự án giao thông, thủy lợi.

Câu hỏi thường gặp

Tại sao cần thực hiện kỹ thuật Pan-sharpening kết hợp kênh 8 trên ảnh Landsat 8?
Kỹ thuật này sử dụng kênh toàn sắc Band 8 có độ phân giải không gian 15 mét để nâng cao độ nét của 7 kênh đa phổ (vốn có độ phân giải 30 mét). Quá trình này tăng gấp đôi độ chi tiết hình học trên ảnh tổ hợp, giúp nhận diện rõ các thể địa chất quy mô nhỏ và ranh giới phân lớp trầm tích mà không làm sai lệch đặc tính phổ phản xạ gốc.

Chỉ số thực vật NDVI hỗ trợ thế nào trong giải đoán địa chất ở vùng nhiệt đới?
Chỉ số NDVI phân loại chính xác mức độ che phủ của thực vật theo các ngưỡng định lượng (từ dưới 0,2 đối với đất đá trơ trọi đến trên 0,6 đối với rừng rậm). Việc xác định tỷ lệ che phủ giúp chuyên gia linh hoạt chuyển đổi giữa phương pháp giải đoán phổ trực tiếp ở vùng lộ và giải đoán gián tiếp qua mạng lưới sông suối, địa mạo ở vùng rừng dày.

Ưu thế nổi bật của phương pháp phân loại góc phổ (Spectral Angle Mapper - SAM) là gì?
Thuật toán SAM so sánh độ tương đồng giữa phổ của từng pixel ảnh với phổ mẫu dựa trên góc vector n chiều thay vì cường độ bức xạ. Điều này giúp loại bỏ triệt để ảnh hưởng của góc chiếu sáng Mặt Trời và hiện tượng bóng đổ địa hình vùng núi hiểm trở, mang lại độ chính xác phân loại thạch học đạt trên 80%.

Tổ hợp màu nào hiệu quả nhất để nhận diện đá vôi carbonat và đứt gãy kiến tạo?
Đối với ảnh Landsat 8, tổ hợp màu thành phần chính PCA 624 và ảnh tỷ số kênh 6, 4/5, 3/4, 2 mang lại hiệu quả cao nhất. Đá vôi hiển thị màu lam sáng dạng khảm nổi bật, trong khi các đới phá hủy dập vỡ kiến tạo biểu hiện qua các dải dị thường màu sắc tuyến tính kéo dài với độ tương phản sắc nét.

Quy trình xác định thông số ảnh trong luận văn có thể chuyển giao cho vùng khác không?
Hoàn toàn có thể chuyển giao cho các địa phương có điều kiện tự nhiên tương đồng tại khu vực Đông Bắc và Tây Bắc Việt Nam. Quy trình tiền xử lý, tính toán chỉ số NDVI và phân tích mật độ photolineament có tính chuẩn hóa cao, chỉ cần hiệu chỉnh lại giá trị góc thiên đỉnh Mặt Trời và bổ sung mẫu kiểm chứng thực địa tại địa phương mới.

Kết luận

• Luận văn đã chuẩn hóa thành công quy trình xử lý ảnh vệ tinh quang học Landsat 8 và ASTER, nâng độ phân giải không gian từ 30 mét lên 15 mét phục vụ giải đoán địa chất.
• Thiết lập bộ thông số tổ hợp màu tối ưu (PCA 624, RGB 572, PCA 213) giúp phân lập chính xác 5 nhóm đá thạch học chính với độ tin cậy trên 85%.
• Xây dựng thành công phương pháp trích xuất mật độ photolineament để xác định mạng lưới đứt gãy và đới dập vỡ kiến tạo, trùng khớp với bản đồ địa chất thực tế tỷ lệ 1:50.000.
• Giải quyết triệt để rào cản che phủ thực vật nhiệt đới (>70%) thông qua việc tích hợp mô hình phân giải pixel hỗn hợp NDVI và giải đoán gián tiếp qua địa mạo.
• Thành lập hoàn chỉnh Sơ đồ địa chất cấu trúc ảnh tỷ lệ 1:50.000 huyện Cao Lộc, tỉnh Lạng Sơn, cung cấp công cụ đắc lực cho công tác cảnh báo tai biến trượt lở.

Đóng góp lớn nhất của công trình là mở ra hướng tiếp cận viễn thám hiện đại, chi phí thấp nhưng đạt độ chính xác cao cho ngành địa chất Việt Nam. Kế hoạch tiếp theo trong giai đoạn 2024 – 2025 là tích hợp ảnh radar siêu cao tần và triển khai áp dụng quy trình này cho toàn bộ các tỉnh vùng núi phía Bắc. Các cơ quan quản lý và đơn vị nghiên cứu hãy chủ động ứng dụng ngay giải pháp công nghệ này vào các đề án điều tra tai biến địa chất và quy hoạch khoáng sản nhằm tối ưu hóa nguồn lực và bảo đảm an toàn cộng đồng.

Trích đoạn nội dung tài liệu

Mở đầu Chƣơng 1: Tổng quan tình hình nghiên cứu Chƣơng 2: Phƣơng pháp nghiên cứu Chƣơng 3: Kết quả nghiên cứu và thảo luận Kết luận và kiến nghị 4 LUAN VAN CHAT LUONG download : add [e-mail] CHƢƠNG 1: TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU 1. Khái quát về ảnh vệ tinh quang học Tƣ liệu ảnh vệ tinh viễn thám quang học là các tƣ liệu ảnh thu nhận bởi các kênh phổ của dải sóng ánh sáng nhìn thấy và dải hồng ngoại. Năng lƣợng đó chủ yếu là năng lƣợng mặt trời. Ngƣời ta còn gọi là tƣ liệu ảnh quang học.

Đồ thị phân bố các kênh phổ trên dải sóng điện từ của một số loại ảnh vệ tinh So sánh kênh phổ của ảnh Landsat 8 và ảnh ASTER với một số ảnh khác Truyền dẫn khí quyển (%) Bƣớc sóng (nm) (Nguồn: USGS [55]) 1. Ảnh vệ tinh Landsat 8 Vệ tinh thế hệ thứ 8 – Landsat 8 đã đƣợc Mỹ phóng thành công lên quỹ đạo vào ngày 11/02/2013 với tên gọi gốc Landsat Data Continuity Mission (LDCM) [58]. Đây là dự án hợp tác giữa NASA và cơ quan Đo đạc Địa chất Mỹ. Landsat sẽ tiếp tục cung cấp các ảnh có độ phân giải trung bình (từ 15 – 100 mét), phủ kín ở các vùng cực cũng nhƣ những vùng địa hình khác nhau trên trái đất.

Nhiệm vụ của Landsat 8 là cung cấp những thông tin quan trọng trong nhiều lĩnh vực nhƣ quản lý năng lƣợng và nƣớc, theo dõi rừng, giám sát tài nguyên môi trƣờng, quy hoạch đô thị, khắc phục thảm họa và lĩnh vực nông nghiệp. Vệ tinh Landsat 8 (LDCM) (Nguồn: USGS [58]) 5 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Những bộ cảm này đƣợc thiết kế để cải thiện hiệu suất và độ tin cậy cao hơn so với các bộ cảm Landsat thế hệ trƣớc. Landsat 8 thu nhận ảnh với tổng số 11 kênh phổ, bao gồm 9 kênh sóng ngắn và 2 kênh nhiệt sóng dài (xem chi tiết ở Bảng 1.

Hai bộ cảm này sẽ cung cấp chi tiết bề mặt Trái Đất theo mùa ở độ phân giải không gian 30 mét (ở các kênh nhìn thấy, cận hồng ngoại, và hồng ngoại sóng ngắn); 100 mét ở kênh nhiệt và 15 mét đối với kênh toàn sắc. Dải quét của LDCM giới hạn trong khoảng 185 km x 180 km. Độ cao vệ tinh đạt 705 km so với bề mặt trái đất. Bộ cảm OLI cung cấp hai kênh phổ mới, Kênh 1 dùng để quan trắc biến động chất lƣợng nƣớc vùng ven bờ và Kênh 9 dùng để phát hiện các mật độ dày, mỏng của đám mây ti (có ý nghĩa đối với khí tƣợng học), trong khi đó bộ cảm TIRS sẽ thu thập dữ liệu ở hai kênh hồng ngoại nhiệt sóng dài (kênh 10 và 11) dùng để đo tốc độ bốc hơi nƣớc, nhiệt độ bề mặt.

Bộ cảm OLI và TIRS đã đƣợc thiết kế cải tiến để giảm thiểu tối đa nhiễu khí quyển (SNR), cho phép lƣợng tử hóa dữ liệu là 12 bit nên chất lƣợng hình ảnh tăng lên so với phiên bản trƣớc.1: Đặc trưng Bộ cảm của ảnh vệ tinh Landsat 8 và ảnh ASTER Độ phân giải không gian Vệ tinh Kênh phổ Bƣớc sóng (µm) (m) Band 1 - VNIR 0,52 - 0,60 15 Band 2 - VNIR 0,63 - 0,69 15 Band 3N - VNIR 0,76 - 0,86 15 Band 3B - VNIR 0,76 - 0,86 15 Band 4 - SWIR 1,600 - 1,70 30 Band 5 - SWIR 2,145 - 2,185 30 Terra (Bộ cảm Band 6 - SWIR 2,185 - 2,225 30 ASTER) Band 7 - SWIR 2,235 - 2,285 30 Band 8 - SWIR 2,295 - 2,365 30 Band 9 - SWIR 2,360 - 2,430 30 Band 10 - TIR 8,125 - 8,475 90 Band 11 - TIR 8,475 - 8,825 90 Band 12 - TIR 8,925 - 9,275 90 Band 13 - TIR 10,25 - 10,95 90 Band 14 - TIR 10,95 - 11,65 90 Band 1 - Visible 0,43 - 0,45 30 Band 2 - Visible 0,45 - 0,51 30 Band 3 - Visible 0,53 - 0,59 30 Band 4 - Red 0,64 - 0,67 30 LDCM -Landsat Band 5 - Near- 0,85 - 0,88 30 8 (Bộ cảm OLI Infrared và TIRS) Band 6 - SWIR 1 1,57 - 1,65 30 Band 7 - SWIR 2 2,11 - 2,29 30 Band 8 - 0,50 - 0,68 15 Panchromatic 6 LUAN VAN CHAT LUONG download : add [e-mail] Độ phân giải không gian Vệ tinh Kênh phổ Bƣớc sóng (µm) (m) (PAN) Band 9 - Cirrus 1,36 - 1,38 30 Band 10 - Thermal 10,6 - 11,19 100 Infrared (TIRS) 1 Band 11 - Thermal 11,5 - 12,51 100 Infrared (TIRS) 2 (Nguồn: Landsat 8 (L8) data users handbook (2016), [44, tr.9] và ASTER User Handbook, version 2, [34, tr.10]) Các thông số kỹ thuật của sản phẩm ảnh vệ tinh Landsat 8 nhƣ sau: - Loại sản phẩm: đã đƣợc xử lý ở mức 1T nghĩa là đã cải chính biến dạng do chênh cao địa hình (mức trực ảnh Orthophoto); - Định dạng: GeoTIFF; - Kích thƣớc Pixel: 15m/30m/100m tƣơng ứng ảnh Đen trắng Pan/Đa phổ/Nhiệt - Phép chiếu bản đồ: UTM; - Hệ tọa độ: WGS 84; - Định hƣớng: theo Bắc của bản đồ; - Phƣơng pháp lấy mẫu: hàm bậc 3; - Độ chính xác: với bộ cảm OLI đạt sai số 12m theo tiêu chuẩn CE, có độ tin cậy 90%; với bộ cảm TIRS đạt sai số 41m theo tiêu chuẩn CE, có độ tin cậy 90%; - Dữ liệu ảnh: có giá trị 16 bit pixel, khi tải về ở dạng file nén có định dạng là. Kích thƣớc file nếu ở dạng nén khoảng 1GB, còn ở dạng không nén khoảng 2GB. Landsat 8 thu nhận xấp xỉ 400 cảnh/ngày, tăng 250 cảnh/ngày so với Landsat 7. Thời gian hoạt động của vệ tinh theo thiết kế là 5,25 năm nhƣng nó đƣợc cung cấp đủ năng lƣợng để có thể kéo dài hoạt động đến 10 năm.

So với Landsat 7, Landsat 8 có cùng độ rộng dải chụp, cùng độ phân giải ảnh và chu kỳ lặp lại 16 ngày. Hiện nay, ảnh vệ tinh Landsat 8 hoàn toàn có thể khai thác miễn phí từ mạng Internet qua địa chỉ http://earthexplorer. Trong nghiên cứu này, khi tải ảnh của khu vực huyện Cao Lộc có phiên hiệu hàng cột là 126-045 về, sẽ nhận đƣợc file nén có tên là “LC08_L1TP_126045_20141230_20170415_01_T1.gz” với dung lƣợng 855 MB và giải nén sẽ sinh ra 14 file, trong đó 11 file có đuôi đƣợc đánh số từ B1 đến B11 tƣơng ứng với 11 kênh phổ của ảnh Landsat 8, kèm theo 01 file báo cáo đánh giá chất lƣợng có đuôi tên là BQA và 01 file siêu dữ liệu dạng *.txt chứa các thông tin về thời gian chụp ảnh và tọa độ các góc của cảnh ảnh. 7 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Ảnh vệ tinh ASTER The Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER) là một máy chụp ảnh đa phổ tiên tiến, đƣợc phóng lên tháng 12 năm 1999 bằng tàu vũ trụ Terra của NASA. ASTER bao gồm 14 băng phổ từ khả kiến đến hồng ngoại nhiệt với độ phân giải không gian, phổ và phóng xạ điện từ cao. Một dải cận hồng ngoại nhìn về phía đƣợc thêm vào để cung cấp ảnh lập thể. Độ phân giải không gian biển đổi theo các bƣớc sóng: 15m với các băng khả kiến và cận hồng ngoại (VNIR), 30m với các băng cận hồng ngoại sóng ngắn (SWIR) và 90m với các băng hồng ngoại nhiệt (TIR).

Mỗi cảnh ảnh ASTER bao phủ một diện tích 60 x 60 km. Vệ tinh Aster (Nguồn: NASA/Japanese Space Team [61]) Terra là tàu vũ trụ đầu tiên trong một loạt các tàu vũ trụ đa thiết bị hình thành nên Hệ thống Quan sát Trái đất của NASA (EOS). EOS bao gồm một hợp phần khoa học và một hệ thống thông tin dữ liệu (EOSDIS) hỗ trợ một loạt các vệ tinh có quỹ đạo cực và độ nghiêng thấp để quan sát toàn cầu dài hạn về bề mặt đất liền, sinh quyển, bề mặt rắn của Trái Đất, khí quyển, và đại dƣơng. Chƣơng trình EOS mang lại lợi ích cho tất cả chúng ta bằng cách nâng cao hiểu biết về trái đất nhƣ là một hệ thống thống nhất,.

Ngoài ASTER, các dụng cụ khác trên Terra là Moderate- Resolution Imaging Spectroradiometer (MODIS), Multi-angle Imaging Spectro- Radiometer (MISR), Mây và Hệ thống Năng lƣợng Bức xạ của Trái đất (CERES) và Đo lƣờng Ô nhiễm ở Tầng Đối lƣu (MOPITT). Là thiết bị có độ phân giải không gian cao duy nhất trên Terra, ASTER là "ống kính phóng đại" cho các thiết bị khác. Terra đang ở trong quỹ đạo đồng bộ ánh sáng mặt trời, phía sau Landsat ETM+ 30 8 LUAN VAN CHAT LUONG download : add [e-mail] phút; Nó vƣợt qua đƣờng xích đạo vào khoảng 10:30 sáng giờ địa phƣơng. ASTER có thể thu đƣợc dữ liệu trên toàn bộ Trái đất với chu kỳ nhiệm vụ trung bình là 8% mỗi quỹ đạo.

Nó thu nhận khoảng 650 cảnh ảnh mỗi ngày, đƣợc xử lý thành Cấp 1A; Trong số này, khoảng 150 cảnh ảnh đƣợc xử lý đến cấp-1B. Chu trình xử lý End to End của dữ liệu ASTER giữa Mỹ và Nhật (Nguồn: ASTER User Handbook, version 2, NASA [34, tr.18]) ASTER bao gồm ba hệ thống phụ khác nhau: Khả kiến và cận hồng ngoại (VNIR) có ba băng phổ có độ phân giải không gian là 15 m và bổ sung một kính thiên văn phía sau để tạo ảnh lập thể; Sóng hồng ngoại ngắn (SWIR) gồm 6 băng phổ có độ phân giải không gian là 30 m; và hồng ngoại nhiệt (TIR) có 5 băng phổ với độ phân giải không gian là 90 m (Bảng 1. Mỗi một hệ thống con hoạt động trong một vùng quang phổ khác nhau, với kính thiên văn của riêng nó và đƣợc xây dựng bởi một công ty khác của Nhật Bản. Ngoài ra, một kính thiên văn nữa đƣợc đặt ở phía sau để thu dải phổ hồng ngoại gần (dải 3B) để có khả năng tạo ảnh lập thể.

Hiện nay, ảnh vệ tinh ASTER có thể khai thác miễn phí một số kênh ảnh từ mạng Internet qua địa chỉ https://gbank. Trong nghiên cứu này, khi tải ảnh của khu vực huyện Cao Lộc có số hiệu ASTB151022033507 về, sẽ nhận đƣợc file nén có tên là “ASTB151022033507.bz2” và giải nén sẽ đƣợc một thƣ mục với tên thƣ mục chứa 22 chữ số “1510220335071510239029”. Đây là ảnh ASTER-VA đƣợc chụp vào lúc 2015/10/22, 03:35:07UTC và xử lý vào ngày 2015/10/23. 9 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Hình ảnh tại mỏ đồng Escondida Mine, Chile trên băng phổVNIR của ảnh ASTERchụp ngày 23/04/2000 (Nguồn: NASA/METI/AIST/Japan Space Systems,and U./Japan ASTER Science Team [62]) Hình 1. Hình ảnh tại mỏ đồng Escondida Mine, Chile trên băng phổ SWIR của ảnh ASTER chụp ngày 23/04/2000 (Nguồn: NASA/METI/AIST/Japan Space Systems,and U./Japan ASTER Science Team [62]) 10 LUAN VAN CHAT LUONG download : add [e-mail] Trong nghiên cứu này, tác giả đã lựa chọn ảnh Landsat 8 và một số kênh của ảnh ASTER để phân tích, giải đoán và nhận diện các đối tƣợng thạch học.
