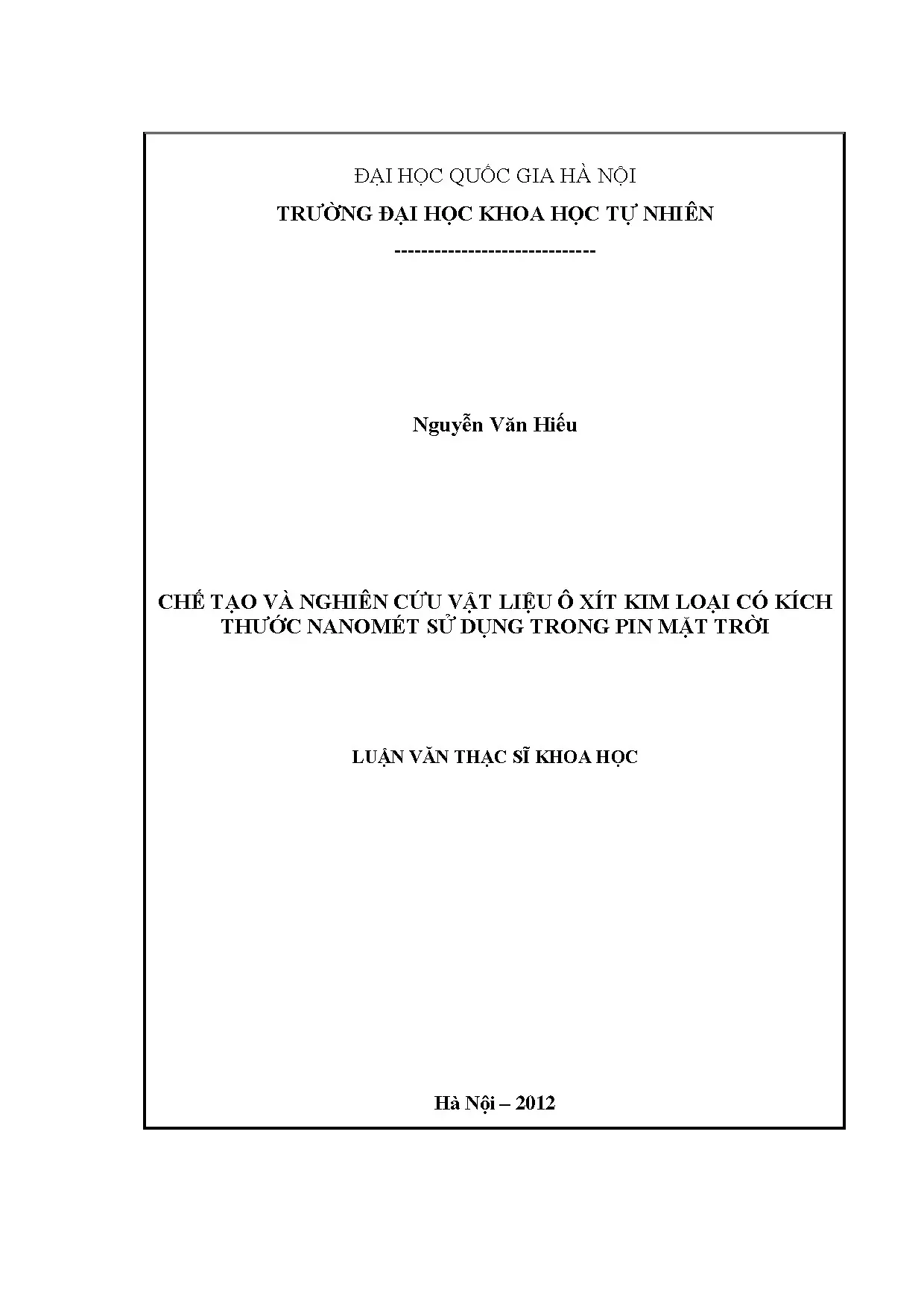

Luận văn thạc sĩ: Nghiên cứu vật liệu ô xít kim loại có kích thước nanomét trong pin mặt trời

Luận văn thạc sĩ nghiên cứu chế tạo vật liệu ô xít kim loại nanomét cho pin mặt trời, góp phần nâng cao hiệu suất năng lượng tái tạo.

• Tác giả: Nguyễn Văn Hiếu
• Người hướng dẫn: TS. Phạm Nguyên Hải
• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật Lý Chất Rắn
• Đề tài: Chế Tạo Và Nghiên Cứu Vật Liệu Ô Xít Kim Loại Có Kích Thước Nanomét Sử Dụng Trong Pin Mặt Trời
• Loại tài liệu: Luận Văn Thạc Sĩ Khoa Học
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT
• 1.1. Một số tính chất vật lý của vật liệu ZnO
• 1.2. Cấu trúc tinh thể ZnO
• 1.3. Cấu trúc vùng năng lượng của ZnO
• 1.4. Phổ huỳnh quang của vật liệu ZnO
• 1.5. Tính chất điện của vật liệu ZnO
• 1.6. Cơ chế dẫn điện của màng ZnO pha tạp Al
• 1.7. Một số ứng dụng của vật liệu ZnO
• 1.8. Ứng dụng của vật liệu ZnO trong pin mặt trời
• 2. CHƯƠNG 2: CÁC PHƯƠNG PHÁP CHẾ TẠO MẪU VÀ NGHIÊN CỨU
• 2.1. Chế tạo mẫu nén bằng phương pháp gốm
• 2.2. Chế tạo màng ZnO bằng phương pháp PED
• 2.3. Các phương pháp nghiên cứu tính chất của vật liệu
• 2.3.1. Phân tích cấu trúc bằng phổ nhiễu xạ tia X
• 2.3.2. Phương pháp phổ tán xạ Raman
• 2.3.3. Kính hiển vi điện tử quét (SEM)
• 2.3.4. Hệ đo phổ huỳnh quang và kích thích huỳnh quang
• 2.3.5. Phổ truyền qua - hấp thụ quang học UV-VIS
• 2.3.6. Xác định độ dẫn của bán dẫn bằng phương pháp bốn mũi dò
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Mẫu khối ZnO và ZnO:Al
• 3.2. Màng ZnO và ZnO:Al tạo bằng phương pháp PED
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu vật liệu ô xít kim loại nanomét cho pin mặt trời

Nghiên cứu vật liệu ô xít kim loại nanomét, đặc biệt là ô xít kẽm (ZnO), đang trở thành một lĩnh vực quan trọng trong công nghệ pin mặt trời. Vật liệu này không chỉ có tính chất quang điện tốt mà còn có khả năng dẫn điện cao, giúp tăng hiệu suất của pin mặt trời. ZnO có độ rộng vùng cấm lớn, khoảng 3,37 eV, cho phép nó hoạt động hiệu quả trong các ứng dụng quang điện. Việc nghiên cứu và phát triển các phương pháp chế tạo vật liệu ô xít kim loại nanomét sẽ mở ra nhiều cơ hội mới cho ngành năng lượng tái tạo.

1.1. Tính chất vật lý của vật liệu ô xít kim loại

Vật liệu ô xít kim loại như ZnO có nhiều tính chất vật lý nổi bật. Chúng bao gồm độ bền, độ rắn và khả năng dẫn điện tốt. Đặc biệt, ZnO có cấu trúc tinh thể lục giác wurtzite, giúp nó duy trì tính ổn định ở nhiệt độ cao. Các nghiên cứu cho thấy rằng việc pha tạp các nguyên tố như Al có thể cải thiện đáng kể tính chất điện của vật liệu này.

1.2. Ứng dụng của vật liệu ô xít trong pin mặt trời

Vật liệu ô xít kim loại, đặc biệt là ZnO, được sử dụng rộng rãi trong các ứng dụng pin mặt trời. Chúng đóng vai trò quan trọng trong việc tạo ra các lớp điện cực dẫn trong suốt, giúp tăng cường hiệu suất quang điện. Nghiên cứu cho thấy rằng việc sử dụng ZnO pha tạp có thể cải thiện đáng kể hiệu suất của pin mặt trời, mở ra hướng đi mới cho công nghệ năng lượng tái tạo.

II. Thách thức trong nghiên cứu vật liệu ô xít kim loại nanomét

Mặc dù vật liệu ô xít kim loại nanomét có nhiều ưu điểm, nhưng việc nghiên cứu và phát triển chúng cũng gặp phải nhiều thách thức. Một trong những vấn đề lớn nhất là việc kiểm soát kích thước và hình dạng của các hạt nanomét. Điều này ảnh hưởng trực tiếp đến tính chất quang điện và điện của vật liệu. Ngoài ra, việc pha tạp các nguyên tố cũng cần được thực hiện một cách chính xác để đạt được hiệu suất tối ưu.

2.1. Vấn đề kiểm soát kích thước hạt nanomét

Kiểm soát kích thước hạt nanomét là một thách thức lớn trong nghiên cứu vật liệu ô xít kim loại. Kích thước hạt ảnh hưởng đến tính chất quang điện và điện của vật liệu. Các phương pháp chế tạo như lắng đọng bằng chùm xung điện tử (PED) cần được tối ưu hóa để đạt được kích thước hạt mong muốn.

2.2. Khó khăn trong việc pha tạp nguyên tố

Việc pha tạp các nguyên tố vào vật liệu ô xít kim loại cũng gặp nhiều khó khăn. Nồng độ tạp chất cần được kiểm soát chặt chẽ để không làm giảm hiệu suất của vật liệu. Nghiên cứu cho thấy rằng việc pha tạp không đồng đều có thể dẫn đến sự suy giảm tính chất điện và quang của vật liệu.

III. Phương pháp chế tạo vật liệu ô xít kim loại nanomét hiệu quả

Để chế tạo vật liệu ô xít kim loại nanomét, nhiều phương pháp khác nhau đã được nghiên cứu và áp dụng. Trong đó, phương pháp lắng đọng bằng chùm xung điện tử (PED) đang được chú ý nhờ khả năng tạo ra các màng mỏng với tính chất quang điện tốt. Các phương pháp khác như sol-gel và phún xạ magnetron cũng được sử dụng, nhưng mỗi phương pháp đều có những ưu nhược điểm riêng.

3.1. Phương pháp lắng đọng bằng chùm xung điện tử PED

Phương pháp PED cho phép tạo ra các màng ZnO với kích thước nanomét và tính chất quang điện tốt. Quá trình này diễn ra trong môi trường chân không, giúp kiểm soát tốt các điều kiện chế tạo. Nghiên cứu cho thấy rằng màng ZnO chế tạo bằng phương pháp này có độ dẫn điện cao và độ truyền qua tốt trong miền ánh sáng khả kiến.

3.2. Phương pháp sol gel và phún xạ magnetron

Phương pháp sol-gel và phún xạ magnetron cũng được sử dụng để chế tạo vật liệu ô xít kim loại. Mặc dù các phương pháp này có thể tạo ra các màng mỏng với tính chất quang điện tốt, nhưng chúng thường gặp khó khăn trong việc kiểm soát kích thước hạt và độ đồng đều của màng. Việc nghiên cứu và cải tiến các phương pháp này là cần thiết để nâng cao hiệu suất của vật liệu.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn của vật liệu ô xít

Kết quả nghiên cứu cho thấy rằng vật liệu ô xít kim loại nanomét có thể cải thiện đáng kể hiệu suất của pin mặt trời. Các thí nghiệm cho thấy rằng màng ZnO pha tạp có thể đạt được độ dẫn điện cao và độ truyền qua tốt, giúp tăng cường khả năng hấp thụ ánh sáng. Những ứng dụng thực tiễn của vật liệu này đang được mở rộng trong lĩnh vực năng lượng tái tạo.

4.1. Hiệu suất quang điện của pin mặt trời sử dụng vật liệu ô xít

Nghiên cứu cho thấy rằng pin mặt trời sử dụng vật liệu ô xít kim loại nanomét có hiệu suất quang điện cao hơn so với các loại pin truyền thống. Việc sử dụng ZnO pha tạp giúp tăng cường khả năng hấp thụ ánh sáng và cải thiện hiệu suất chuyển đổi năng lượng.

4.2. Ứng dụng trong công nghệ năng lượng tái tạo

Vật liệu ô xít kim loại nanomét đang được ứng dụng rộng rãi trong công nghệ năng lượng tái tạo. Chúng không chỉ được sử dụng trong pin mặt trời mà còn trong các thiết bị quang điện khác. Việc phát triển và nghiên cứu thêm về vật liệu này sẽ mở ra nhiều cơ hội mới cho ngành năng lượng.

V. Kết luận và tương lai của nghiên cứu vật liệu ô xít

Nghiên cứu vật liệu ô xít kim loại nanomét cho pin mặt trời đang mở ra nhiều cơ hội mới cho ngành năng lượng tái tạo. Mặc dù còn nhiều thách thức cần vượt qua, nhưng những kết quả đạt được cho thấy tiềm năng lớn của vật liệu này. Tương lai của nghiên cứu sẽ tập trung vào việc cải thiện các phương pháp chế tạo và tối ưu hóa tính chất của vật liệu để đạt được hiệu suất cao nhất.

5.1. Tiềm năng phát triển của vật liệu ô xít

Vật liệu ô xít kim loại nanomét có tiềm năng phát triển lớn trong ngành năng lượng tái tạo. Các nghiên cứu tiếp theo sẽ tập trung vào việc cải thiện tính chất quang điện và điện của vật liệu, nhằm nâng cao hiệu suất của pin mặt trời.

5.2. Hướng nghiên cứu trong tương lai

Hướng nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các phương pháp chế tạo mới và tối ưu hóa quy trình pha tạp. Điều này sẽ giúp tạo ra các vật liệu ô xít kim loại nanomét với tính chất tốt hơn, phục vụ cho các ứng dụng trong công nghệ năng lượng tái tạo.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu chuyển dịch năng lượng toàn cầu đang thúc đẩy ngành công nghiệp quang điện phát triển với tốc độ tăng trưởng hơn 15% mỗi năm. Trong đó, pin mặt trời màng mỏng thế hệ mới chế tạo từ hợp chất CuIn1-xGaxSe2 (CIGS) thu hút sự chú ý đặc biệt nhờ hiệu suất chuyển đổi quang điện lý thuyết và thực nghiệm đạt trên 19,5%, cùng tỷ suất công suất ấn tượng lên tới 919 W/kg. Tuy nhiên, một trong những thách thức cốt lõi đối với các tế bào quang điện hiện đại là lớp màng dẫn điện trong suốt (TCO - Transparent Conductive Oxide). Vật liệu truyền thống ITO (Indium Tin Oxide) chứa indium là kim loại hiếm với chi phí đắt đỏ và độc tính cao, đòi hỏi ngành vật lý chất rắn phải tìm kiếm các vật liệu thay thế có trữ lượng dồi dào, thân thiện với môi trường và chi phí thấp hơn khoảng 40% đến 60%.

Vật liệu ôxit kẽm (ZnO) pha tạp nhôm (ZnO:Al hay AZO) nổi lên như một ứng viên xuất sắc nhờ sở hữu độ rộng vùng cấm quang học thẳng 3,37 eV ở nhiệt độ phòng và năng lượng liên kết exciton đạt 60 meV. Nghiên cứu tập trung vào mục tiêu chế tạo bia gốm chất lượng cao thông qua kỹ thuật thiêu kết đẳng tĩnh ở áp suất cao từ 20.000 đến 28.000 psi, đồng thời tổng hợp màng mỏng cấu trúc nanomét bằng phương pháp lắng đọng chùm xung điện tử (PED - Pulsed Electron Deposition) trên các loại đế Si, thủy tinh lamen và thạch anh. Phạm vi thực nghiệm khảo sát các dải nhiệt độ đế từ 25 °C đến 600 °C nhằm tối ưu hóa các chỉ số quang điện mục tiêu: điện trở mặt thấp dưới 200 Ω/sq và độ truyền qua quang học đạt trên 80% trong vùng ánh sáng khả kiến (380 - 780 nm). Kết quả đạt được mang ý nghĩa khoa học và ứng dụng thực tiễn to lớn trong việc làm chủ quy trình công nghệ chế tạo điện cực TCO cho pin mặt trời CIGS hiệu suất cao tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết vật lý chất rắn và vật lý bán dẫn hiện đại, tập trung vào ba trụ cột lý thuyết chính:

Thứ nhất là lý thuyết cấu trúc tinh thể mạng lục giác Wurtzite của hợp chất bán dẫn nhóm II-VI. Tinh thể ZnO có cấu trúc Wurtzite bền vững thuộc nhóm đối xứng không gian C6v với hai phân mạng Cation Zn2+ và Anion O2- lồng vào nhau, hằng số mạng tiêu chuẩn a = 3,2496 Å và c = 5,2042 Å, nhiệt độ nóng chảy lên tới 1975 °C. Ở điều kiện áp suất thủy tĩnh trên 6 GPa, vật liệu có thể chuyển sang cấu trúc lập phương kiểu NaCl với sự thay đổi thể tích tinh thể khoảng 17%.

Thứ hai là lý thuyết vùng năng lượng và cơ chế dẫn điện của bán dẫn suy biến pha tạp. ZnO tự nhiên là bán dẫn loại n do tồn tại các sai hỏng mạng như nút khuyết oxy và kẽm điền kẽ. Khi tiến hành pha tạp ion Al3+ thuộc nhóm III thay thế cho vị trí của Zn2+, các mức donor nông được tạo ra gần đáy vùng dẫn. Khi nồng độ điện tử dẫn tăng mạnh, mức Fermi dịch chuyển vào sâu trong vùng dẫn tạo thành bán dẫn suy biến n+, giúp hạ điện trở suất của màng mỏng xuống dải 10^-3 đến 10^-4 Ω.cm mà vẫn duy trì tính trong suốt quang học nhờ hiệu ứng Burstein-Moss.

Thứ ba là nguyên lý tiếp xúc dị thể p-n và vai trò của màng TCO trong cấu trúc pin mặt trời CIGS. Lớp màng ZnO/ZnO:Al đóng vai trò kép: vừa là cửa sổ cho phép trên 80% lượng photon có bước sóng khả kiến đi qua lớp hấp thụ p-CIGS để sinh cặp electron-lỗ trống, vừa làm điện cực thu gom hạt dẫn với độ thất thoát điện trở cực tiểu.

Phương pháp nghiên cứu

Quy trình thực nghiệm được triển khai chặt chẽ với cỡ mẫu bao gồm 6 nhóm mẫu bia gốm khối (ký hiệu M1a đến M3a cho mẫu ZnO thuần, M1b đến M3b cho mẫu ZnO pha 1% mol Al2O3) và hàng chục mẫu màng mỏng lắng đọng trên các đế thủy tinh, thạch anh và silicon tại 4 mức nhiệt độ đế (25 °C, 200 °C, 400 °C, 600 °C).

Phương pháp chọn mẫu sử dụng nguyên liệu bột ZnO và Al2O3 có độ tinh khiết cao 99,9% từ hãng Merck. Hỗn hợp bột sau khi phối trộn tỷ lệ chính xác được ép định hình thành dạng đĩa có đường kính 2,9 cm và độ dày 5 mm. Các mẫu được nung sơ bộ ở 500 °C trong 4 giờ để loại bỏ hoàn toàn chất kết dính hữu cơ, sau đó đưa vào lò ép đẳng tĩnh thiêu kết trong môi trường khí Ar ở các điều kiện nhiệt độ 850 °C, 1100 °C, 1150 °C và áp suất 20.000 đến 28.000 psi trong thời gian 60 phút.

Để chế tạo màng mỏng, hệ thiết bị lắng đọng chùm xung điện tử Neocera PED-120 được lựa chọn nhờ ưu thế vượt trội: chùm electron mang năng lượng cao 10 - 50 eV bóc tách trực tiếp bề mặt bia gốm mà không phụ thuộc vào hệ số hấp thụ quang học như kỹ thuật xung laser (PLD). Quá trình tạo màng được vận hành tại điện áp 14 kV, tần số 5 Hz, tổng số xung cố định là 30.000 xung dưới áp suất khí O2 bù trừ là 8,0 mTorr. Các kỹ thuật phân tích hiện đại không phá hủy mẫu được lựa chọn đồng bộ: nhiễu xạ tia X (XRD Siemens D5005) xác định cấu trúc pha, tán xạ Raman (Horiba Labram HR800) đánh giá độ hoàn hảo mạng, kính hiển vi điện tử quét SEM (JEOL JSM 5410 LV) và phổ EDS khảo sát hình thái bề mặt và thành phần nguyên tố, phổ huỳnh quang PL (Fluorolog FL3-22), phổ hấp thụ truyền qua UV-Vis (Shimadzu UV-2450PC) và phương pháp đo bốn mũi dò/Van der Pauw để xác định chính xác điện trở suất.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã thu được các phát hiện quan trọng có giá trị khoa học cao:

Thứ nhất, việc kết hợp đồng thời nhiệt độ cao (> 850 °C) và áp suất đẳng tĩnh cực cao (> 20.000 psi) làm thay đổi căn bản vi cấu trúc của bia gốm ZnO và ZnO:Al. Ảnh SEM cho thấy kích thước hạt tăng từ mức 0,2 μm ở mẫu nung sơ bộ lên trên 2,0 μm ở mẫu xử lý 1150 °C và 28.000 psi, các biên hạt liên kết chặt chẽ và triệt tiêu hầu hết các lỗ xốp. Kích thước hạt tinh thể nano trung bình tính toán theo phương trình Debye-Scherrer đạt xấp xỉ 90 nm.

Thứ hai, phổ nhiễu xạ tia X và phổ tán xạ Raman khẳng định 100% các mẫu bia và màng mỏng đều duy trì cấu trúc Wurtzite đơn pha duy nhất. Phổ tán sắc năng lượng EDS xác nhận độ sạch hóa học cao, không chứa tạp chất ngoại lai vượt ngưỡng phát hiện 0,1%. Sự biến mất hoàn toàn của các đỉnh pha Al2O3 chứng minh toàn bộ ion Al3+ đã khuếch tán và hòa tan thay thế hoàn hảo vào các nút mạng của Zn2+. Các mode dao động Raman đặc trưng tại 99,5 cm-1 (E2 Low), 379 cm-1 (A1 TO), 410 cm-1 (E1 TO) và 438 cm-1 (E2 High) được bảo toàn rõ nét.

Thứ ba, phổ huỳnh quang PL tại bước sóng kích thích 335 nm phát hiện quy luật biến thiên sai hỏng mạng. Mẫu nung ở 850 °C và 20.000 psi cho cường độ phát xạ exciton vùng tử ngoại tại bước sóng 380 nm đạt cực đại, trong khi đỉnh phát quang vùng xanh 500 nm liên quan đến nút khuyết oxy giảm mạnh nhất. Điều này chứng minh nhiệt độ 850 °C là ngưỡng nhiệt tối ưu giúp phục hồi hoàn hảo trật tự mạng tinh thể.

Thứ tư, các màng mỏng nano ZnO:Al chế tạo bằng phương pháp PED đạt các chỉ tiêu quang điện xuất sắc: độ truyền qua quang học trong dải ánh sáng nhìn thấy từ 400 đến 800 nm đạt trên 85%, đồng thời điện trở mặt kiểm soát thành công ở mức Rs < 200 Ω/sq trên độ dày màng khoảng 500 nm, hoàn toàn tương thích với yêu cầu khắt khe của lớp tiếp xúc điện cực quang học.

Thảo luận kết quả

Khi phân tích dữ liệu cấu trúc tinh thể, các biến thiên được thể hiện chi tiết qua bảng hằng số mạng tinh thể. Khi chịu tác động của áp suất nung 20.000 đến 28.000 psi, hằng số mạng a có xu hướng co lại (từ 3,2410 Å xuống 3,2310 Å) và hằng số mạng c dãn ra (từ 5,2111 Å lên 5,2302 Å) so với thông số lý thuyết. Hiện tượng này phản ánh trạng thái ứng suất dư nén trong tinh thể do sự chênh lệch bán kính ion giữa Al3+ (0,53 Å) và Zn2+ (0,74 Å).

Đồ thị phổ truyền qua UV-Vis cho thấy bờ hấp thụ dịch chuyển nhẹ về phía bước sóng ngắn (hiệu ứng dịch chuyển xanh) khi nhiệt độ đế tăng từ 25 °C lên 400 °C, mở rộng vùng truyền quang hữu ích. So sánh với các công bố quốc tế về kỹ thuật phún xạ RF Magnetron của Fang (Rs ~ 30 Ω/sq, độ truyền qua 90%) hay phương pháp Sol-gel của Shrestha (điện trở suất 8 x 10^-3 Ω.cm), phương pháp lắng đọng chùm xung điện tử PED trong nghiên cứu này đã chứng minh tính ưu việt về độ đồng đều bề mặt, stoichiometry chính xác và khả năng tạo màng chất lượng cao tại nhiệt độ đế vừa phải mà không cần ủ nhiệt bổ sung trong môi trường khử hydro đắt đỏ.

Đề xuất và khuyến nghị

Nhằm thúc đẩy khả năng thương mại hóa và ứng dụng công nghệ màng mỏng nano TCO vào công nghiệp quang điện, các khuyến nghị cụ thể được đề xuất:

Thứ nhất, tối ưu hóa dải nồng độ pha tạp nhôm và tỷ lệ khí phản ứng. Các phòng thí nghiệm vật lý bán dẫn cần tiến hành khảo sát nồng độ Al2O3 trong dải 0,5% đến 3,0% mol kết hợp điều chỉnh áp suất riêng phần khí O2 từ 5,0 đến 12,0 mTorr trong vòng 6 tháng tới nhằm giảm điện trở mặt xuống dưới ngưỡng 50 Ω/sq.

Thứ hai, mở rộng quy mô diện tích bốc bay của hệ thiết bị PED. Đội ngũ kỹ sư công nghệ phối hợp với các viện nghiên cứu vật liệu trong lộ trình 12 tháng tới để thiết kế hệ quét chùm xung điện tử đa góc, nâng tốc độ lắng đọng màng lên trên 20 nm/phút và phủ đều trên đế diện tích lớn 100 x 100 mm.

Thứ ba, tích hợp màng mỏng nano AZO vào quy trình chế tạo thử nghiệm pin mặt trời CIGS hoàn chỉnh. Các doanh nghiệp sản xuất pin mặt trời cần phối hợp cùng nhóm nghiên cứu trong 18 tháng để lắp ráp tế bào quang điện cấu trúc ZnO:Al/i-ZnO/CdS/CIGS/Mo, hướng tới mục tiêu nâng hiệu suất chuyển đổi toàn phần của module quang điện lên trên 18,0%.

Thứ tư, xây dựng bộ tiêu chuẩn đánh giá độ bền cơ nhiệt và độ suy giảm quang điện. Cơ quan quản lý tiêu chuẩn đo lường và chất lượng cần ban hành quy chuẩn kiểm chuẩn màng TCO sau 1000 giờ thử nghiệm gia tốc nhiệt ẩm (85 °C và 85% RH) trong vòng 24 tháng nhằm đảm bảo tuổi thọ làm việc ngoài trời của pin quang điện đạt trên 20 năm.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn là nguồn tư liệu học thuật và kỹ thuật chuyên sâu, mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

1. Học viên cao học và nghiên cứu sinh ngành Vật lý chất rắn, Khoa học vật liệu và Vật lý bán dẫn: Tài liệu cung cấp cơ sở lý thuyết chuẩn mực về cấu trúc Wurtzite, quang phổ huỳnh quang, tán xạ Raman và quy trình tính toán kích thước hạt nano theo công thức Debye-Scherrer.
2. Kỹ sư nghiên cứu và phát triển (R&D) tại các tập đoàn sản xuất pin mặt trời và màn hình hiển thị: Tài liệu hỗ trợ các thông số kỹ thuật thực nghiệm chi tiết về chế tạo màng dẫn trong suốt không chứa Indium, giúp tối ưu hóa chi phí sản xuất lớp tiếp xúc TCO.
3. Giảng viên và cán bộ nghiên cứu tại các trường đại học khối kỹ thuật công nghệ: Tài liệu là giáo trình tham khảo giá trị cho các học phần chuyên đề về công nghệ màng mỏng, phương pháp phân tích vật liệu và công nghệ lắng đọng chùm xung điện tử PED.
4. Chuyên gia tư vấn chuyển giao công nghệ và các nhà quản lý dự án năng lượng tái tạo: Tài liệu cung cấp góc nhìn toàn diện về tiềm năng kinh tế - kỹ thuật của hệ vật liệu oxit kim loại kích thước nano trong chuỗi giá trị sản xuất thiết bị năng lượng xanh.

Câu hỏi thường gặp

1. Vì sao vật liệu ZnO pha tạp nhôm (AZO) được ưu tiên thay thế màng ITO truyền thống trong sản xuất pin mặt trời? Vật liệu AZO sở hữu các ưu thế vượt trội: trữ lượng kẽm và nhôm trong vỏ Trái Đất dồi dào, giá thành nguyên liệu rẻ hơn từ 40% đến 60% so với Indium đắt hiếm, hoàn toàn không chứa độc tố. Đồng thời, AZO vẫn đảm bảo độ truyền quang trên 85% và độ dẫn điện kim loại ổn định.

2. Phương pháp lắng đọng chùm xung điện tử (PED) có điểm gì vượt trội so với lắng đọng xung laser (PLD)? Phương pháp PED sử dụng chùm electron năng lượng cao 10 - 50 eV có khả năng bóc tách hiệu quả mọi loại vật liệu bia gốm mà không phụ thuộc vào hệ số hấp thụ quang học của chất bán dẫn. Điều này khắc phục triệt để nhược điểm của laser PLD khi xử lý các oxit có vùng cấm rộng trên 3,3 eV.

3. Vai trò của việc nung bia gốm ở áp suất đẳng tĩnh trên 20.000 psi là gì? Áp suất cực cao thúc đẩy quá trình tái sắp xếp và liên kết giữa các vi hạt, làm tăng mật độ khối tinh thể và triệt tiêu các lỗ xốp. Nhờ đó, bia gốm đạt độ bền cơ học cao, chống nứt vỡ dưới tác động bắn phá của xung electron và đảm bảo màng lắng đọng có độ đồng nhất cao.

4. Nhiệt độ đế lắng đọng màng mỏng ảnh hưởng như thế nào đến tính chất quang điện? Nhiệt độ đế cung cấp nhiệt động lực học để các nguyên tử di chuyển trên bề mặt, định hướng phát triển tinh thể theo trục c (002). Nhiệt độ đế từ 200 °C đến 400 °C giúp tăng độ linh động của hạt tải, giảm tâm tán xạ biên hạt và nâng cao độ truyền qua quang học lên trên 85%.

5. Độ dày màng ZnO:Al khoảng 500 nm có ý nghĩa như thế nào đối với hiệu suất pin CIGS? Độ dày 500 nm là tỷ lệ vàng giúp cân bằng hoàn hảo giữa hai đại lượng đối nghịch: đảm bảo độ dẫn điện mặt đạt Rs < 200 Ω/sq để giải tỏa nhanh dòng quang điện, đồng thời duy trì độ truyền qua > 80% để ánh sáng truyền tối đa vào lớp hấp thụ CIGS.

Kết luận

• Luận văn đã thiết lập thành công quy trình công nghệ chế tạo bia gốm chất lượng cao bằng phương pháp nung ép đẳng tĩnh ở nhiệt độ 850 - 1150 °C và áp suất cao 20.000 - 28.000 psi.
• Lần đầu tiên tại Việt Nam, kỹ thuật lắng đọng chùm xung điện tử (PED) hiện đại được ứng dụng thành công để tổng hợp màng mỏng nano ZnO và ZnO:Al đơn pha Wurtzite.
• Nghiên cứu đã chứng minh ngưỡng xử lý nhiệt 850 °C và 20.000 psi mang lại chất lượng tinh thể hoàn hảo nhất, triệt tiêu tối đa các sai hỏng nút khuyết oxy.
• Màng mỏng nano ZnO:Al tạo được đạt độ truyền qua quang học > 85% trong miền ánh sáng khả kiến và điện trở mặt Rs < 200 Ω/sq, đáp ứng trọn vẹn tiêu chuẩn điện cực TCO cho pin mặt trời màng mỏng CIGS.
• Trong giai đoạn 12 đến 24 tháng tiếp theo, công nghệ lắng đọng PED cần được mở rộng quy mô phủ màng diện tích lớn và tích hợp thử nghiệm trực tiếp trên các tế bào quang điện thương mại. Hãy liên hệ với các nhóm nghiên cứu vật lý bán dẫn để đón đầu cơ hội hợp tác chuyển giao công nghệ vật liệu xanh tiên tiến này.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan lý thuyết Chương 2: Các phương pháp chế tạo mẫu và nghiên cứu tính chất vật liệu Chương 3: Kết quả và thảo luận 12 LUAN VAN CHAT LUONG download : add [e-mail] CHƢƠNG 1: TỔNG QUAN LÝ THUYẾT Ôxít kẽm (ZnO) là hợp chất bán dẫn thuộc nhóm A2B6 trong bảng tuần hoàn các nguyên tố hóa học Menđêlêép. Hợp chất bán dẫn A2B6 được ứng dụng rộng rãi trong các lĩnh vực khoa học vật liệu và điện tử học bán dẫn. Vật liệu ZnO tồn tại trong hai loại cấu trúc cơ bản: cấu trúc lập phương giả kẽm sphalerít và cấu trúc lục giác kiểu wurtzite. Tinh thể không pha tạp ZnO là chất điện môi, có cấu trúc lục giác wurtzite bền vững ở điều kiện bình thường.

Khi áp suất thủy tĩnh cao ZnO có cấu trúc lập phương đơn giản kiểu NaCl và khi tồn tại ở nhiệt độ cao, ZnO có cấu trúc giả kẽm.1 Một số tính chất vật lý của vật liệu ZnO 1.1 Cấu trúc tinh thể ZnO Ở điều kiện thường, cấu trúc của ZnO tồn tại ở dạng wurtzite. Mạng tinh thể ZnO ở dạng này được hình thành trên cơ sở hai phân mạng lục giác xếp chặt của Cation Zn2+ và Anion O2- lồng vào nhau một khoảng cách 3/8 chiều cao (Hình 1. Mỗi ô cơ sở có hai phân tử ZnO, trong đó có hai nguyên tử Zn nằm ở vị trí (0,0,0); (1/3,1/3,1/3) và hai nguyên tử O nằm ở vị trí (0,0,u); (1/3,1/3,1/3+u) với u~3/8 [6]. Mỗi nguyên tử Zn liên kết với 4 nguyên tử O nằm trên 4 đỉnh của một hình tứ diện gần đều.

Khoảng cách từ Zn đến 1 trong 4 nguyên tử bằng uc, còn ba khoảng cách khác bằng [1/3a3 + c2(u – ½)2]1/2. Hằng số mạng trong cấu trúc được đánh giá cỡ: a=3,2496 Å, c=5,2042 Å. Do cấu trúc tinh thể thuộc loại wurzite nên ZnO có điểm nóng chảy ở nhiệt độ rất cao, 1975 oC và có thể thăng hoa không phân huỷ khi bị đun nóng. Ngoài ra, trong điều kiện đặc biệt tinh thể ZnO có thể tồn tại ở các cấu trúc khác như lập phương giả kẽm (Hình 1.2) hay cấu trúc lập phương kiểu NaCl (Hình 1.

Đây là trạng thái giả bền của ZnO nhưng xuất hiện ở nhiệt độ cao. Nhóm đối xứng không gian của cấu trúc này là Td2-F 4 3m. Mỗi ô cơ sở chứa bốn phân tử ZnO với các tọa độ nguyên tử là: 13 LUAN VAN CHAT LUONG download : add [e-mail] + 4 nguyên tử Zn ở vị trí |a| có các tọa độ: (0, 0 ,0), (0, 1/2, 1/2), (1/2, 0, 1/2), (1/2, 1/2, 0). + 4 nguyên tử O ở vị trí |c| có các tọa độ: (1/4, 1/4 ,1/4), (1/4, 3/4, 3/4), (3/4, 1/4, 3/4), (3/4, 3/4, 1/4).1: Cấu trúc lục giác wurtzite của tinh thể ZnO.

- oxy - kẽm Hình 1.2: Cấu trúc lập phương giả kẽm của tinh thể ZnO. 14 LUAN VAN CHAT LUONG download : add [e-mail] Mỗi nguyên tử O được bao quanh bởi bốn nguyên tử Zn nằm ở đỉnh của tứ diện có khoảng cách a 3 /2, với a là thông số của mạng lập phương. Mỗi nguyên tử Zn(O) còn được bao bọc bởi 12 nguyên tử cùng loại, chúng là lân cận bậc hai, nằm tại khoảng cách a/ 2 .3: Cấu trúc lập phương kiểu NaCl của tinh thể ZnO. Giữa cấu trúc lục giác wurtzite và cấu trúc lập phương đơn giản kiểu NaCl của ZnO có thể xảy ra sự chuyển pha.4 biểu diễn đồ thị biểu diễn sự phụ thuộc nhiệt độ và áp suất chuyển pha từ cấu trúc lục giác wurtzite sang cấu trúc lập phương đơn giản kiểu NaCl và ngược lại.

Sự cân bằng pha được thiết lập ở áp suất khoảng 6Gpa. Theo tính toán, sự thay đổi thể tích của hai trạng thái này vào cỡ 17% và hằng số mạng trong cấu trúc này a ~ 4,27Å. 1400 Pha B4 Pha B1, Nacl 1200 Wurtzite Hình 1.4: Sự chuyển pha từ cấu trúc 1000 lục giác wurtzite sang cấu trúc lập 800 phương đơn giản kiểu NaCl của 600 400 ZnO. 0 2 4 6 8 10 12 14 Áp suất (GPa) 15 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.2 Cấu trúc vùng năng lƣợng của ZnO Tinh thể ZnO có đặc điểm chung của các hợp chất A2B6 là có vùng cấm thẳng: cực đại của vùng hóa trị và cực tiểu của vùng dẫn cùng nằm tại giá trị k = 0 ở tâm vùng Brillouin.

Vùng Brillouin của tinh thể cấu trúc wurzite (chính là ô mạng Wigner - Seit trong không gian mạng đảo) có dạng khối bát diện, như được trình bày trên Hình 1. Kết quả nghiên cứu bằng phương pháp nhiễu loạn cho phép tính được vùng năng lượng của mạng lục giác từ vùng năng lượng của mạng lập phương. Sơ đồ vùng dẫn (CB) và vùng hoá trị (VB) của hợp chất nhóm A2B6 với mạng tinh thể lục giác được cho trên Hình 1. So với sơ đồ vùng của mạng lập phương ta thấy rằng, mức Γ8 (J=3/2) và Γ7 (J=1/2) của vùng hoá trị do ảnh hưởng của nhiễu loạn trường tinh thể, bị tách thành 3 phân vùng Γ9(A), Γ7(B) và Γ7(C) trong mạng lục giác.

Trạng thái 2s, 2p và mức suy biến bội ba trong trạng thái 3d của Zn tạo nên vùng hóa trị. Trạng thái 4s và suy biến bội hai của trạng thái 3d trong Zn tạo nên vùng dẫn. Từ cấu hình điện tử và sự phân bố điện tử trong các quỹ đạo, Zn và Zn 2+ không có từ tính bởi vì các quỹ đạo đều được lấp đầy các điện tử, dẫn đến mômen từ của các điện tử bằng không.5: Vùng Brillouin mạng tinh thể ZnO [6]. 16 LUAN VAN CHAT LUONG download : add [e-mail] E Γ7 Eg A Γ δ 9 Δ B Γ7 C Γ7 Hình 1.6: Cấu trúc vùng năng lượng của mạng tinh thể wurtzite tại lân cận k = 0.

Năng lượng liên kết exciton của ZnO là ~ 60 MeV, lớn hơn rất nhiều so với năng lượng liên kết exciton của ZnSe (22 MeV) và GaN (25 Mev). Vì vậy exciton có thể tồn tại ở nhiệt độ phòng. Nhờ những đặc tính này mà ZnO được nghiên cứu nhiều trong lĩnh vực làm vật liệu phát sáng huỳnh quang trong linh kiện quang điện tử làm việc ở vùng ánh sáng xanh và có nhiều hiệu ứng mới đang được các nhà vật lý quan tâm.3 Phổ huỳnh quang của vật liệu ZnO Dải phổ huỳnh quang của ZnO thường xuất hiện ở các vùng tử ngoại, vùng xanh, vùng vàng cam, vùng đỏ: - Vùng tử ngoại: Ở nhiệt độ thường có thể quan sát được đỉnh gần bờ hấp thụ 380 nm ứng với các tái hợp thông qua exciton tự do vì năng lượng liên kết exciton trong ZnO lên đến 60 meV [4]. Ngoài ra đỉnh phổ do tái hợp phân tử exciton cũng thấy xuất hiện ở trong vùng này.

Đặc điểm của dải phổ này là một dải rộng, không đối xứng, chân sóng kéo dài, tăng cường độ kích thích thì đỉnh dịch chuyển về phía bước sóng dài. Dải đỉnh phổ từ 390 nm đến 410 nm luôn tồn tại với 17 LUAN VAN CHAT LUONG download : add [e-mail] mọi loại mẫu. Dải tái hợp tạp chất này biến mất khi nhiệt độ lớn hơn 77 K, vị trí của đỉnh phổ không đổi theo nhiệt độ mà bản chất là do cặp donor - acceptor. - Vùng xanh: Đỉnh phổ huỳnh quang tại 500 nm nằm trong dải này xuất hiện là do sự chuyển mức của điện tử xuống donor.

Đây chính là tâm sai hỏng của mạng tạo ra bởi nút khuyết Oxy hoặc do sự thay thế nguyên tử Zn bằng các nguyên tố tạp chất trong mạng tinh thể ZnO [4]. - Vùng vàng cam: Bản chất của dải phổ tại 620 nm này là do trong mạng tinh thể ZnO tồn tại các nút khuyết tại vị trí của Zn hay các ion O ở vị trí điền kẽ, tạo thành cặp donor-acceptor. Nếu trong ZnO tồn tại tạp chất là các kim loại kiềm (Li, Na) thì dải sẽ tách ra thành vùng vàng và cam [4]. - Vùng đỏ: Đỉnh chính ở 663.

Ngoài ra còn có sự lặp lại phonon tại các đỉnh 669. Bản chất là do tâm Fe3+ hoặc là do Li+ có trong hoá chất ban đầu [4].4 Tính chất điện của vật liệu ZnO ZnO có năng lượng vùng cấm thẳng tương đối lớn, khoảng 3.37 eV tại nhiệt độ phòng. Do đó ZnO tinh khiết là vật liệu trong suốt và không màu. Những ưu điểm của vật liệu khối ZnO do có vùng cấm rộng bao gồm: độ giảm thế cao hơn, khả năng duy trì điện trường lớn, dòng biến thiên thấp hơn, có khả năng hoạt động ở vùng nhiệt độ cao và công suất hoạt động cao.

ZnO là bán dẫn loại n khi không pha tạp, do tồn tại các sai hỏng tự nhiên như nút khuyết oxy và các nguyên tử kẽm điền kẽ [6]. Các sai hỏng này có tác dụng như các tạp chất donor. Vật liệu màng mỏng ZnO được nghiên cứu chế tạo bằng nhiều phương pháp khác nhau như phún xạ RF [1,8,9], sol-gel [7], lắng đọng bằng xung laser [10].Việc nghiên cứu ZnO pha tạp để vật liệu có độ dẫn cao được rất nhiều nhóm nghiên cứu quan tâm, đặc biệt vật liệu ZnO pha tạp N, P… là vật liệu mang tính dẫn loại p [1]. Khi pha tạp chất thích hợp như Al, Ga, In,…, màng ZnO trở thành bán dẫn loại n dẫn điện tốt và điện trở suất nhỏ [3,7,8].

Shrestha và cộng sự [7] đã tạo màng dẫn trong suốt ZnO pha tạp Al với nồng độ đến 4% bằng phương pháp quay phủ màng từ dung dịch sol-gel, 18 LUAN VAN CHAT LUONG download : add [e-mail] và đạt điện trở suất 8. Tại Việt nam, nhiều nhóm nghiên cứu tại Đại học Khoa học Tự nhiên Hà nội [1,8], Đại học Khoa học Tự nhiên Thành phố Hồ Chí Minh [3], Viện ITIMS (Đại học Bách khoa Hà nội) đã thu được nhiều kết quả nghiên cứu trên hệ vật liệu ZnO pha tạp Al. Tuy nhiên, chưa có công trình nào sử dụng phương pháp lắng đọng bằng chùm xung điện tử. Do vậy, việc nghiên cứu tính chất của màng mỏng ZnO chế tạo bằng phương pháp chùm xung điện tử có thể mở ra một khả năng ứng dụng mới trong công nghệ linh kiện điện tử.5 Cơ chế dẫn điện của màng ZnO pha tạp Al Vật liệu tinh thể ZnO có độ dẫn điện thay đổi trong một dải rất rộng, từ vùng độ dẫn điện môi cho đến kim loại, tùy thuộc loại và nồng độ tạp chất pha vào mạng nền ZnO.

Khi pha tạp Al (hoặc Ga, In) - kim loại phân nhóm III trong bảng tuần hoàn vào ZnO với nồng độ thích hợp thì các nguyên tử Al sẽ thay thế vị trí của Zn trong mạng tinh thể ZnO. Tại nhiệt độ phòng, ion Al (hoặc Ga, In) hóa trị 3 sẽ thay thế Zn hóa trị 2 và tạo ra các mức donor trong vùng cấm để cung cấp các điện tử dẫn trong vùng dẫn.
