Bối cảnh và vấn đề nghiên cứu

Trong tiến trình công nghiệp hóa và hiện đại hóa đất nước, ngành công nghiệp cơ khí giữ vai trò then chốt khi các hệ thống máy móc tự động và bán tự động dần thay thế sức lao động thủ công của con người. Để các hệ thống máy móc vận hành hiệu quả trong nhiều điều kiện làm việc khác nhau, yêu cầu kỹ thuật đặt ra là phải đảm bảo các tiêu chuẩn cơ bản về tính ổn định, độ bền vững và trạng thái cân bằng động học. Điều này đòi hỏi nguồn nhân lực kỹ thuật được đào tạo bài bản, có năng lực thực hành và hiểu rõ bản chất vật lý của các hiện tượng cơ học.

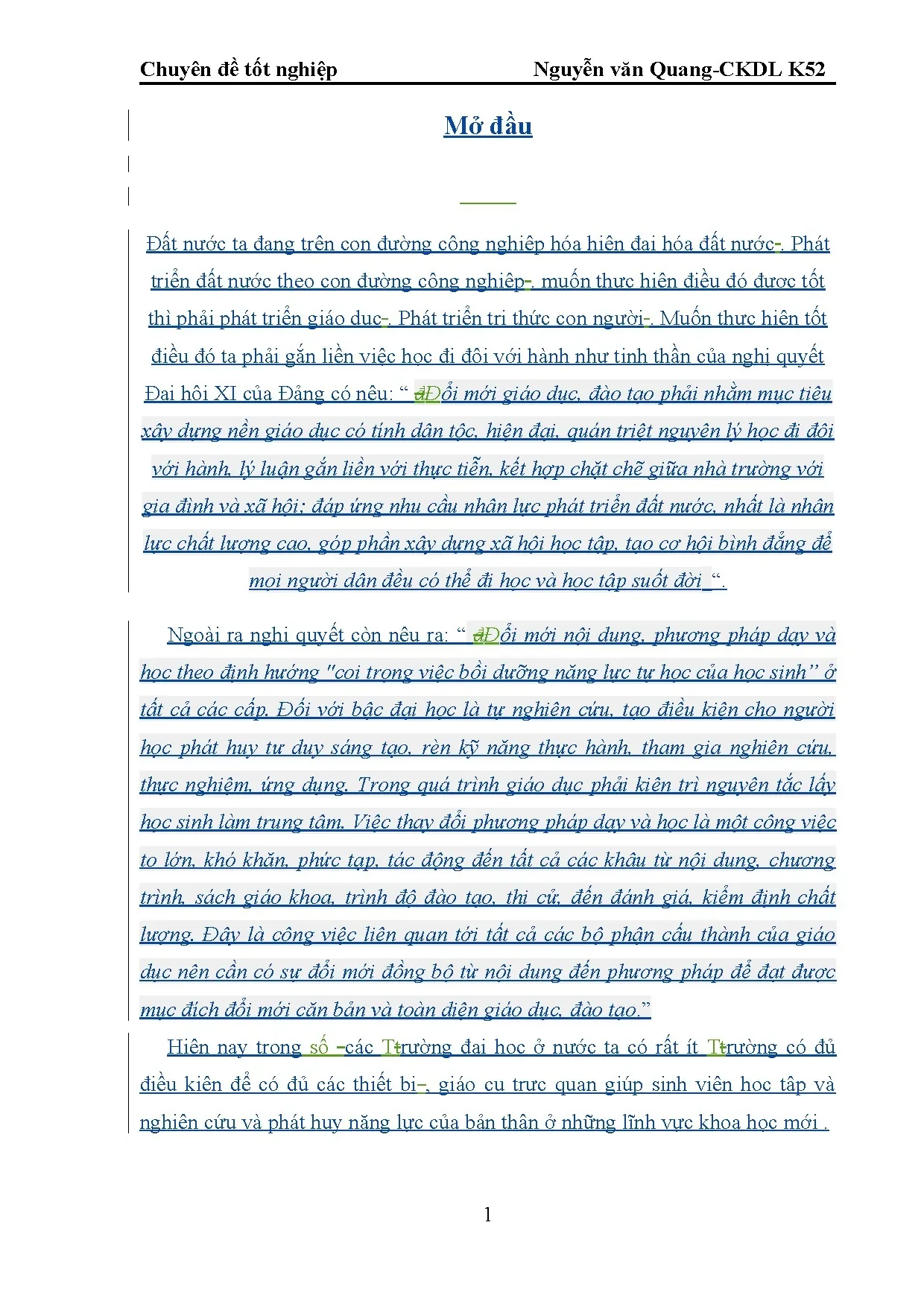

Về mặt giáo dục và đào tạo, tinh thần Nghị quyết Đại hội XI của Đảng đã nhấn mạnh định hướng đổi mới căn bản và toàn diện giáo dục: quán triệt nguyên lý "học đi đôi với hành, lý luận gắn liền với thực tiễn", đồng thời chuyển dịch phương pháp dạy học ở bậc đại học sang hướng coi trọng năng lực tự nghiên cứu, phát huy tư duy sáng tạo, rèn luyện kỹ năng thực hành và lấy người học làm trung tâm. Mặc dù vậy, thực tế tại nhiều trường đại học cho thấy điều kiện cơ sở vật chất và giáo cụ trực quan phục vụ nghiên cứu, giảng dạy chuyên sâu còn hạn chế.

Tại Khoa Cơ Điện thuộc Trường Đại học Nông nghiệp Hà Nội, sinh viên đã được tiếp cận hệ thống trang thiết bị thí nghiệm hiện đại phục vụ bộ môn Cơ học kỹ thuật. Xuất phát từ yêu cầu nâng cao chất lượng học tập và giảng dạy thực hành, tác giả Nguyễn Văn Quang (lớp CKDL K52) đã thực hiện chuyên đề tốt nghiệp với đề tài: "Nghiên cứu và sử dụng thiết bị đo ma sát trên mặt phẳng nghiêng (TM225) và thiết bị cơ cấu cam dẫn (GL 110) trong giảng dạy và học tập môn cơ học kỹ thuật", dưới sự hướng dẫn của ThS. Đặng Đình Trình.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài bao gồm:

  1. Nghiên cứu cơ sở lý thuyết tổng quan về hiện tượng ma sát ngoài và động học cơ cấu cam trong môn Cơ học kỹ thuật.
  2. Khảo sát cấu tạo, thông số kỹ thuật và nguyên lý hoạt động của hai thiết bị thí nghiệm: thiết bị đo ma sát trên mặt phẳng nghiêng TM225 và thiết bị cơ cấu cam dẫn GL110.
  3. Xây dựng quy trình thực nghiệm, tiến hành đo đạc thực tế hệ số ma sát giữa các cặp vật liệu, kiểm chứng lực căng dây trên mặt phẳng nghiêng và xác định đồ thị chuyển vị của các loại cam với các dạng tay dẫn khác nhau.
  4. Đánh giá tính chính xác của thiết bị qua việc đối chiếu số liệu đo thực nghiệm với công thức tính toán lý thuyết, từ đó đề xuất giải pháp khai thác phục vụ đào tạo.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hiện tượng ma sát tiếp xúc trượt giữa các cặp vật liệu trên mặt phẳng phẳng/nghiêng và quy luật chuyển vị động học của cơ cấu cam phẳng.
  • Phạm vi nghiên cứu: Thiết bị thí nghiệm TM225 và GL110 do hãng G. Gerätebau GmbH (Đức) chế tạo, được trang bị tại phòng thí nghiệm Bộ môn Cơ học kỹ thuật, Khoa Cơ Điện, Trường Đại học Nông nghiệp Hà Nội.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và khái niệm cơ bản

Nghiên cứu dựa trên nền tảng lý thuyết của cơ học kỹ thuật và nguyên lý máy, tập trung vào hai nội dung cốt lõi:

  • Lý thuyết ma sát ngoài: Ma sát xuất hiện khi có sự tiếp xúc cơ học và chuyển động tương đối giữa các bề mặt vật thể. Lực ma sát là lực cản trở chuyển động tương đối, được xác định theo định luật ma sát cổ điển: $$R = \mu \cdot N$$ Trong đó $R$ là lực ma sát, $\mu$ là hệ số ma sát, và $N$ là áp lực pháp tuyến tác dụng lên bề mặt tiếp xúc.
  • Lý thuyết động học cơ cấu cam: Cơ cấu cam là cơ cấu có khớp loại cao, thực hiện chuyển động có quy luật của khâu bị dẫn (cần đẩy hoặc cần lắc) nhờ vào biên dạng hình học của khâu dẫn (cam). Phân tích động học cơ cấu cam được tiến hành thông qua việc xây dựng đồ thị chuyển vị bằng phương pháp chuyển động thực hoặc phương pháp đổi giá, khảo sát chuyển vị theo từng góc quay của trục cam.

Phương pháp nghiên cứu

Tác giả kết hợp các phương pháp nghiên cứu kỹ thuật thực nghiệm và tính toán giải tích:

  • Phương pháp tổng hợp và phân tích lý thuyết: Hệ thống hóa các dạng ma sát, phân loại cơ cấu cam và thiết lập phương trình cân bằng tĩnh lực học cho vật trượt trên mặt phẳng ngang ($0^\circ$) và mặt phẳng nghiêng ($30^\circ$).
  • Phương pháp thực nghiệm đo đạc:
    • Sử dụng thiết bị TM225 để đo lực kéo giới hạn $S$ bằng hệ thống quả cân và dây cáp vắt qua ròng rọc, từ đó tính toán hệ số ma sát tĩnh $\mu$ và lực kéo khi trượt lên/trượt xuống trên mặt phẳng nghiêng.
    • Sử dụng thiết bị GL110 kết hợp đồng hồ so (gauge) và đĩa chia độ (protractor) để đo hành trình chuyển vị của đầu dẫn tương ứng với từng bước góc quay từ $0^\circ$ đến $80^\circ$ (quay theo hai chiều).
  • Phương pháp so sánh và đối chiếu số liệu: Đối chiếu giá trị lực kéo đo được từ thực nghiệm với giá trị tính toán theo công thức giải tích lý thuyết để đánh giá sai số của thiết bị.

Nguồn dữ liệu

Dữ liệu sử dụng trong chuyên đề bao gồm: tài liệu kỹ thuật chính hãng từ nhà sản xuất G. Gerätebau GmbH (Đức) đối với hai model TM225 và GL110; các giáo trình chuẩn mực ngành Cơ khí (Sức bền vật liệu của Lê Ngọc Hồng, Nguyên lý máy của Đinh Gia Trường, Nguyễn Xuân Lạc, Trần Doãn Tiến); cùng toàn bộ bảng số liệu thực nghiệm đo đạc trực tiếp tại phòng thí nghiệm Khoa Cơ Điện.

Nội dung chính theo từng chương

Chương I: Cơ sở lý thuyết

Chương này trình bày hệ thống hóa lý thuyết về hai mảng kiến thức cơ bản:

1. Cơ sở lý thuyết về ma sát ngoài: Ma sát ngoài xuất hiện tại bề mặt tiếp xúc của các vật thể chuyển động tương đối. Tác giả phân loại ma sát dựa trên các tiêu chí khoa học:

  • Theo động học chuyển động: Ma sát trượt, ma sát lăn, ma sát quay.
  • Theo sự tham gia của chất bôi trơn: Ma sát khô, ma sát ướt, ma sát nửa ướt, ma sát giới hạn.
  • Theo điều kiện động học tiếp xúc: Ma sát tĩnh, ma sát động.
  • Theo điều kiện tiếp xúc của vật: Ma sát trong cặp lắp ghép máy, ma sát giữa bộ phận máy với môi trường bên ngoài.
  • Theo phạm vi chức năng sử dụng: Ma sát của cặp lắp ghép chống ma sát, ma sát của cặp ma sát.
  • Theo đặc tính chức năng độ tin cậy: Quá trình ma sát bình thường, quá trình ma sát không bình thường.

2. Lý thuyết về cơ cấu cam: Khái quát định nghĩa cơ cấu cam là khớp loại cao, phân loại cơ cấu cam phẳng theo:

  • Chuyển động của cam (cam quay, cam tịnh tiến).
  • Chuyển động của cần (cần lắc, cần tịnh tiến, cần chuyển động song phẳng).
  • Dạng đáy của cần (đáy bằng, đáy nhọn, đáy con lăn, biên dạng bất kỳ). Chương I cũng trình bày phương pháp phân tích động học đối với cơ cấu cam cần đẩy đáy nhọn, phương pháp chuyển động thực, phương pháp đổi giá và cách xác định đồ thị chuyển vị qua các giai đoạn chuyển động của cam.

Chương II: Mô tả thiết bị

Chương II mô tả cấu tạo, thông số kỹ thuật và nguyên lý làm việc của hai thiết bị thí nghiệm:

1. Cơ cấu đo ma sát trên mặt phẳng nghiêng TM225:

  • Mục đích sử dụng: Xác định hệ số ma sát giữa các tổ hợp vật liệu; phân biệt ma sát trượt và ma sát tĩnh; xác định góc ma sát nghỉ; nghiên cứu lực cân bằng tĩnh trên mặt nghiêng.
  • Cấu tạo: Gồm 7 bộ phận chính: (1) Mặt phẳng nghiêng phủ lớp nhựa phốc-mi-ca (formica); (2) Thanh khung giá (cột chống); (3) Mặt khung đế; (4) Vít chia độ cho phép điều chỉnh góc nghiêng trong phạm vi từ $-45^\circ$ đến $+45^\circ$; (5) Ròng rọc gắn ở đầu mặt phẳng nghiêng; (6) Khối vật trượt gồm các cặp vật liệu ghép sẵn (thép – đồng, polypropylene – nhôm); (7) Thùng treo vật nặng chứa các quả cân.
  • Thông số kỹ thuật: Kích thước tổng thể: Dài $1100\text{ mm} \times$ Rộng $350\text{ mm} \times$ Cao $550\text{ mm}$; khối lượng máy $20\text{ kg}$; chiều dài máng trượt $1000\text{ mm}$; dải góc nghiêng đo $\pm 45^\circ$. Vật trượt có trọng lượng danh định $G = 10\text{ N}$. Bộ quả cân gồm: $1 \times 10\text{ N}$, $4 \times 0{,}1\text{ N}$, $1 \times 0{,}5\text{ N}$, $4 \times 1\text{ N}$, $1 \times 5\text{ N}$.

2. Thiết bị cơ cấu cam – dẫn GL110:

  • Mục đích sử dụng: Khảo sát và đo chuyển vị của cam với góc quay mở rộng $> 360^\circ$; xây dựng và so sánh các giản đồ chuyển vị, vận tốc, gia tốc.
  • Dụng cụ đo tích hợp: Đồng hồ so đo độ chuyển vị tuyến tính và đĩa đo góc chia độ.
  • Các bộ phận cấu thành: Gồm 4 loại biên dạng cam (cam lồi, cam tiếp xúc, cam lõm, cam không đối xứng) kết hợp cùng 3 dạng tay dẫn (tay dẫn hình trụ tròn/roller, tay dẫn hình côn, tay lắc). Cơ cấu cam và tay dẫn được liên kết cố định bằng vít gá.

Chương III: Trình tự tiến hành thí nghiệm

Chương này trình bày chi tiết quy trình thao tác và các bảng số liệu thực nghiệm thu được từ hai thiết bị.

1. Thực nghiệm trên thiết bị TM225

  • Quy trình thao tác: Vệ sinh bề mặt tiếp xúc bằng cồn hoặc dung dịch xà phòng nhẹ (không dùng hóa chất tẩy rửa mạnh), đặt vật trượt lên mặt phẳng, móc dây cáp nối qua ròng rọc tới thùng tải. Tăng dần tải trọng quả cân cho đến khi vật trượt bắt đầu chớm chuyển động thì ghi nhận lực căng dây $S$.
  • Kết quả đo hệ số ma sát tĩnh $\mu$ tại góc nghiêng $0^\circ$ (Trọng lượng vật trượt $G = 10\text{ N}$, công thức $\mu = S/G$):
Cặp vật liệu tiếp xúc Lực căng dây dẫn $S$ [N] Hệ số ma sát $\mu$
Polypropylene / Phốc-mi-ca 3,0 0,30
Thép / Phốc-mi-ca 1,5 0,15
Nhôm / Phốc-mi-ca 2,5 0,25
Đồng / Phốc-mi-ca 2,0 0,20
  • Kết quả kiểm chứng lực kéo trên mặt phẳng nghiêng góc $\alpha = 30^\circ$ đối với cặp Nhôm / Phốc-mi-ca ($\mu = 0{,}25$, $G = 10\text{ N}$):
Hướng dịch chuyển Lực căng dây $S$ đo thực nghiệm [N] Lực căng dây $S$ tính lý thuyết [N]
Hướng dịch chuyển lên trên 3,00 2,83
Hướng dịch chuyển xuống dưới 7,00 7,16

Tác giả đánh giá mức độ tương thích giữa giá trị tính toán lý thuyết và giá trị đo thực nghiệm là rất tốt, sai số nằm trong giới hạn cho phép.

2. Thực nghiệm trên thiết bị GL110

Tác giả đã thực hiện đo hành trình dịch chuyển (mm) theo từng bước góc quay (từ $80^\circ \to 0^\circ \to 80^\circ$) trên 7 cấu hình phối hợp:

Góc quay [°] Cam lồi + Tay dẫn trụ [mm] Cam lồi + Tay dẫn côn [mm] Cam tiếp xúc + Tay dẫn trụ [mm] Cam tiếp xúc + Tay dẫn côn [mm] Cam tiếp xúc + Cần lắc [mm] Cam lõm + Tay dẫn trụ [mm] Cam không đối xứng + Cần lắc [mm]
80 0,00 0,00 0,00 0,00 0,00 0,00 0,00
70 0,05 0,02 0,00 0,00 0,15 0,00 0,00
60 0,44 0,70 0,63 3,40 2,00 1,90 0,80
50 1,54 2,90 2,62 6,70 5,20 7,13 3,20
40 3,43 6,52 6,28 9,54 8,05 11,48 6,93
30 6,15 10,15 9,93 11,85 10,76 14,15 10,50
20 9,90 12,80 12,67 13,58 12,83 15,00 13,05
10 13,85 14,42 14,35 14,60 14,30 15,00 14,60
0 15,18 15,00 14,84 14,97 15,00 15,00 15,05

Đặc điểm động học nổi bật rút ra từ số liệu:

  • Hành trình cực đại của hầu hết các cơ cấu đều tiệm cận giá trị $15\text{ mm}$ (dao động từ $14{,}84\text{ mm}$ đến $15{,}18\text{ mm}$) tại vị trí đỉnh cam ($0^\circ$).
  • Riêng cơ cấu cam lõm kết hợp tay dẫn trụ tròn xuất hiện vùng dừng chuyển vị (dwell): hành trình đạt giá trị cực đại $15{,}00\text{ mm}$ ổn định trong toàn bộ dải góc từ $20^\circ$ đến $-20^\circ$.
  • Tác giả thực hiện so sánh đối chứng giữa cam tiếp xúc và cam không đối xứng (cùng dùng cần lắc), cũng như so sánh cam lồi và cam tiếp xúc (cùng dùng tay dẫn trụ tròn) để làm rõ ảnh hưởng của biên dạng hình học đến quy luật nâng hạ của cơ cấu dẫn.

Chương IV: Kết luận và kiến nghị

Tác giả tổng kết lại ý nghĩa của việc ứng dụng hai thiết bị TM225 và GL110 trong giảng dạy môn Cơ học kỹ thuật và thực hành cơ khí. Nghiên cứu khẳng định ma sát và truyền động cam là các hiện tượng cơ bản nhưng đóng vai trò quyết định đến hiệu suất làm việc và tuổi thọ chi tiết máy. Tác giả kiến nghị nhà trường và các cấp quản lý cần tiếp tục đầu tư thêm thiết bị thí nghiệm hiện đại, xây dựng phòng thực hành chuẩn hóa nhằm tạo điều kiện cho sinh viên tăng cường thời lượng tự nghiên cứu và thực tập.

Kết quả và đóng góp

Kết quả chính

  • Xác định chính xác hệ số ma sát thực nghiệm: Xác lập được bộ thông số ma sát tĩnh của 4 loại vật liệu trượt trên nền phốc-mi-ca: Thép đạt $\mu = 0{,}15$; Đồng đạt $\mu = 0{,}20$; Nhôm đạt $\mu = 0{,}25$; Polypropylene đạt $\mu = 0{,}30$.
  • Kiểm chứng mô hình giải tích mặt phẳng nghiêng: Kết quả đo thực nghiệm trên góc nghiêng $30^\circ$ (kéo lên đạt $3{,}00\text{ N}$, kéo xuống đạt $7{,}00\text{ N}$) trùng khớp với kết quả giải tích lý thuyết ($2{,}83\text{ N}$ và $7{,}16\text{ N}$).
  • Xây dựng bộ dữ liệu động học cơ cấu cam: Thiết lập 7 bảng số liệu chuyển vị chi tiết từ $0^\circ$ đến $80^\circ$ cho các dạng cam lồi, cam tiếp xúc, cam lõm, cam không đối xứng khi ghép với tay dẫn trụ, tay dẫn côn và cần lắc; làm rõ hành trình cực đại xấp xỉ $15\text{ mm}$ và quy luật tiếp xúc hình học của từng cặp cơ cấu.

Đóng góp cho công tác đào tạo

  • Cung cấp tài liệu hướng dẫn quy trình thí nghiệm chuẩn hóa, từng bước cụ thể từ vệ sinh thiết bị, căn chỉnh góc đo, phân bổ tải trọng quả cân đến cách đọc đồng hồ so và đĩa chia độ.
  • Chuyển hóa các bài toán lý thuyết trừu tượng trong giáo trình Cơ học kỹ thuật và Nguyên lý máy thành các bài tập thực hành trực quan, giúp sinh viên làm quen với thiết bị thí nghiệm nhập khẩu từ Đức.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

  • Các thiết bị thí nghiệm đã qua thời gian sử dụng nhất định nên độ chính xác của cơ cấu cơ khí bị suy giảm do mài mòn, đòi hỏi người làm thí nghiệm phải lặp lại phép đo nhiều lần để triệt tiêu sai số ngẫu nhiên.
  • Phạm vi khảo sát lực trên mặt phẳng nghiêng mới chỉ tập trung kiểm chứng sâu tại một góc nghiêng cố định ($30^\circ$) với một cặp vật liệu (Nhôm/Phốc-mi-ca).

Hướng nghiên cứu tiếp

  • Mở rộng khảo sát đo hệ số ma sát và lực căng dây trên nhiều dải góc nghiêng khác nhau (từ $-45^\circ$ đến $+45^\circ$) cho toàn bộ các cặp vật liệu còn lại (Thép, Đồng, Polypropylene).
  • Khai thác phần mềm hoặc thiết bị cảm biến để thu nhận tự động đồ thị vận tốc và gia tốc của cơ cấu cam GL110 thay cho việc đọc thủ công bằng đồng hồ so.

Giá trị tham khảo

Báo cáo chuyên đề tốt nghiệp này là tài liệu tham khảo trực tiếp cho:

  • Sinh viên ngành Kỹ thuật Cơ khí, Cơ điện, Động lực: Nắm vững phương pháp tiến hành thí nghiệm, cách xử lý số liệu đo đạc thực nghiệm môn Cơ học kỹ thuật và Nguyên lý máy.
  • Cán bộ phòng thí nghiệm và giảng viên bộ môn: Sử dụng quy trình đo đạc và các bảng thông số chuẩn của thiết bị TM225, GL110 làm bài mẫu cho các bài thực hành chuyên đề tại các trường đại học, cao đẳng kỹ thuật.

Câu hỏi thường gặp

1. Hệ số ma sát tĩnh giữa các vật liệu trên nền phốc-mi-ca đo được trên thiết bị TM225 là bao nhiêu?
Với khối lượng vật trượt $G = 10\text{ N}$ tại góc nghiêng $0^\circ$, hệ số ma sát $\mu$ đo được lần lượt là: Polypropylene đạt 0,30 ($S = 3{,}0\text{ N}$); Nhôm đạt 0,25 ($S = 2{,}5\text{ N}$); Đồng đạt 0,20 ($S = 2{,}0\text{ N}$); Thép đạt 0,15 ($S = 1{,}5\text{ N}$).

2. Độ dốc của mặt phẳng nghiêng trên thiết bị TM225 có thể điều chỉnh trong phạm vi nào?
Độ dốc của mặt phẳng nghiêng trên thiết bị TM225 có thể điều chỉnh bất kỳ trong dải góc từ $-45^\circ$ đến $+45^\circ$ thông qua vít chia độ gắn trên khung máy.

3. Thiết bị cam GL110 hỗ trợ nghiên cứu những dạng biên dạng cam nào?
Thiết bị GL110 đi kèm 4 loại cam gồm: cam lồi, cam tiếp xúc, cam lõm và cam không đối xứng; kết hợp với các đầu dẫn dạng trụ tròn (roller), hình côn và tay lắc.

4. Dạng cơ cấu cam nào trong thí nghiệm có giai đoạn dừng hành trình (dwell) ở đỉnh chuyển vị?
Cơ cấu cam lõm kết hợp tay dẫn hình trụ tròn thể hiện rõ giai đoạn dừng hành trình khi độ dịch chuyển duy trì ở mức tối đa $15{,}00\text{ mm}$ liên tục trong dải góc quay từ $20^\circ$ đến $-20^\circ$.

5. Kết quả kiểm chứng lực kéo trên mặt phẳng nghiêng $30^\circ$ có sự chênh lệch như thế nào giữa lý thuyết và thực nghiệm?
Đối với cặp Nhôm/Phốc-mi-ca ($\mu = 0{,}25$, $G = 10\text{ N}$): khi chuyển động hướng lên trên, lực thực nghiệm là $3{,}00\text{ N}$ so với lý thuyết $2{,}83\text{ N}$; khi chuyển động hướng xuống dưới, lực thực nghiệm là $7{,}00\text{ N}$ so với lý thuyết $7{,}16\text{ N}$.

Kết luận

Chuyên đề tốt nghiệp của tác giả Nguyễn Văn Quang đã hoàn thành việc khảo sát đặc tính kỹ thuật và xây dựng quy trình thực nghiệm trên hai thiết bị dạy học TM225 và GL110. Kết quả đo đạc thực nghiệm về lực ma sát và chuyển vị cơ cấu cam có độ tương thích cao với cơ sở lý thuyết Cơ học kỹ thuật. Đề tài đóng góp tài liệu thực hành hữu ích cho sinh viên Khoa Cơ Điện, Trường Đại học Nông nghiệp Hà Nội, đáp ứng mục tiêu gắn kết lý thuyết với thực hành trong đào tạo kỹ thuật.
