Giới thiệu dự án
Công nghệ chiếu sáng bán dẫn (Solid-State Lighting - SSL) sử dụng đi-ốt phát quang (Light Emitting Diode - LED) đã tạo ra một cuộc cách mạng năng lượng toàn cầu. Theo báo cáo của Cơ quan Năng lượng Quốc tế (IEA) và Bộ Năng lượng Hoa Kỳ (US DOE), hệ thống chiếu sáng LED hiện chiếm hơn 50% thị phần chiếu sáng toàn cầu, giúp tiết kiệm hàng trăm terawatt-giờ (TWh) điện năng tiêu thụ mỗi năm và giảm thiểu hàng triệu tấn khí thải $CO_2$. Trong cấu trúc của đèn LED phát ánh sáng trắng chuyển đổi bằng phosphor (Phosphor-Converted White Light Emitting Diodes - pc-WLEDs), việc cân bằng giữa chất lượng thị giác và hiệu suất năng lượng luôn là thách thức cốt lõi của ngành công nghệ vật liệu quang điện tử.
+-------------------------------------------------------------------------+
| VẤN ĐỀ CỐT LÕI CỦA CÔNG NGHỆ pc-WLED |
+-------------------------------------------------------------------------+
| [Chip Blue InGaN] + [Phosphor Vàng YAG:Ce] |
| -> Thiếu hụt thành phần phổ đỏ (Red Deficiency) |
| -> Nhiệt độ màu cao (CCT > 6000 K), Chỉ số hoàn màu thấp (CRI < 75) |
| -> Chỉ số hoàn màu đỏ đặc biệt R9 âm hoặc rất thấp |
+-------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------+
| GIẢI PHÁP TRUYỀN THỐNG & ĐÁNH ĐỔI QUANG HỌC |
+-------------------------------------------------------------------------+
| Bổ sung Phosphor đỏ dải rộng (CASN, SCASN: FWHM ~ 90-125 nm) |
| [+] Tăng CRI lên 80 - 90, CCT chuyển về trắng ấm (2700 - 3500 K) |
| [-] Tổn thất quang năng do phát xạ vùng đỏ sâu (> 650-700 nm) |
| [-] Độ nhạy mắt người V(lambda) vùng đỏ sâu cực thấp -> LER giảm sâu |
| (từ 341 lm/W xuống còn 258 - 276 lm/W) |
+-------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------+
| MỤC TIÊU NGHIÊN CỨU CỦA ĐỀ TÀI |
+-------------------------------------------------------------------------+
| Thiết lập mô hình tính toán tối ưu hóa tổ hợp 3 thành phần phổ: |
| [Blue InGaN Chip] + [YAG Phosphor] + [Red Phosphor] |
| -> Xác định chính xác tọa độ bước sóng đỉnh (lambda_R) và FWHM_R |
| -> Đạt CRI_max hoặc LER_max trên toàn bộ các bin CCT từ 2700K - 6500K |
+-------------------------------------------------------------------------+
Vấn đề nghiên cứu (Problem Statement)
Phương pháp chế tạo pc-WLED thương mại phổ biến nhất hiện nay là kết hợp chip LED xanh lam InGaN ($\lambda_{peak} \approx 450 - 465\text{ nm}$) với bột huỳnh quang vàng $Y_3Al_5O_{12}:Ce^{3+}$ (YAG:Ce). Cấu hình này bộc lộ nhược điểm chí mạng: hiện tượng thiếu hụt vùng phát xạ đỏ ("red deficiency"), dẫn đến chỉ số hoàn màu tổng quát thấp ($R_a < 75$), chỉ số hoàn màu đỏ bão hòa $R_9 < 0$, và nhiệt độ màu tương quan (Correlated Color Temperature - CCT) thường chỉ đạt mức trắng lạnh ($CCT > 5000\text{ K}$).
Để chế tạo LED trắng ấm ($CCT = 2700 - 3500\text{ K}$) phục vụ sinh hoạt dân dụng, giải pháp thông thường là bổ sung vật liệu huỳnh quang đỏ họ Nitride dải rộng như $CaAlSiN_3:Eu^{2+}$ (CASN) hoặc $(Sr,Ca)AlSiN_3:Eu^{2+}$ (SCASN). Tuy nhiên, các phosphor dải rộng này có bán độ rộng phổ lớn ($FWHM \approx 90 - 125\text{ nm}$), dẫn đến một phần lớn năng lượng phát xạ rơi vào vùng bước sóng dài trên $650 - 700\text{ nm}$. Vùng này nằm ngoài đường cong nhạy cảm thị giác ban ngày $V(\lambda)$ của mắt người theo chuẩn CIE, gây lãng phí quang năng Stokes nghiêm trọng và làm suy giảm mạnh hiệu suất phát quang của bức xạ (Luminous Efficacy of Radiation - LER) xuống dưới $260\text{ lm/W}$.
Mặc dù các vật liệu huỳnh quang đỏ dải hẹp ($FWHM < 60\text{ nm}$) như $Sr[LiAl_3N_4]:Eu^{2+}$ (SLAN), $Sr[Mg_3SiN_4]:Eu^{2+}$ (SMSN), $K_2SiF_6:Mn^{4+}$ (KSF) đã bắt đầu xuất hiện trong các thử nghiệm phòng lab, nhưng chưa có công trình nào thực hiện khảo sát toàn diện không gian thông số phổ nhằm xác lập ranh giới tối ưu lý thuyết cho cấu hình tổ hợp [Blue LED + YAG Phosphor + Red Phosphor].
Mục tiêu của đồ án
- Xây dựng mô hình toán học giải tích mô phỏng chính xác phổ phát xạ của hệ pc-WLED 3 thành phần: chip LED đơn sắc xanh lam (Dual-Gaussian), phosphor vàng YAG (hàm SP7 thực nghiệm), và phosphor đỏ biến thiên ($\lambda_R \in [600, 680]\text{ nm}$, $FWHM_R \in [20, 125]\text{ nm}$).
- Lập trình thuật toán tối ưu hóa quang sắc tự động tính toán đồng thời các thông số chất lượng ánh sáng: CCT, hệ tọa độ màu CIE 1931 ($x, y$), CIE 1960 UCS ($u, v$), sai số màu $\Delta_{uv}$, chỉ số hoàn màu ($R_a$, $R_1 - R_{14}$, đặc biệt là $R_9$), và hiệu suất quang quang LER.
- Xác định cặp thông số tối ưu ($\lambda_R, FWHM_R$) để đạt giá trị $CRI_{max}$ tuyệt đối và $LER_{max}$ (dưới điều kiện ràng buộc $CRI \ge 80$) tại tất cả các phân vùng nhiệt độ màu (bin CCT: 2700 K, 3000 K, 4000 K, 5000 K, 6500 K theo chuẩn ANSI C78.377).
- Thiết lập tiêu chuẩn định hướng thiết kế cấu trúc tinh thể cho các nhà khoa học tổng hợp vật liệu huỳnh quang phát xạ đỏ thế hệ mới.
Kết quả đo lường dự kiến (Measurable Metrics)
- Cực đại chỉ số hoàn màu: $CRI_{max} = 92.9$ tại tọa độ phổ $\lambda_R = 665\text{ nm}$, $FWHM_R = 110\text{ nm}$.
- Cực đại hiệu suất phát quang: $LER_{max} = 367.4\text{ lm/W}$ tại tọa độ phổ $\lambda_R = 620\text{ nm}$, $FWHM_R = 30\text{ nm}$ (đáp ứng tiêu chuẩn chiếu sáng dân dụng $CRI \ge 80$).
- Giới hạn sai lệch tính toán: $\Delta CCT \le \pm 15\text{ K}$, sai số tọa độ màu so với đường cong Planck $\Delta_{uv} \le 0.0054$.
Phạm vi và giới hạn
Đề tài tập trung vào việc mô phỏng tính toán lý thuyết và tối ưu hóa quang phổ trên nền tảng tổ hợp vật liệu phát xạ photoluminescence. Đề tài không thực hiện phản ứng tổng hợp hóa học trực tiếp trong phòng thí nghiệm mà sử dụng dữ liệu thực nghiệm chuẩn hóa của các hệ vật liệu thương mại ($CASN, YAG, SLAN, SMSN$) để kiểm chứng tính đúng đắn của mô hình.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Hiện nay có hai hướng tiếp cận công nghệ chính để chế tạo nguồn sáng LED trắng công suất cao:
| Tiêu chí so sánh |
LED Trắng RGB Đa Chip (Trộn màu) |
LED Trắng Chuyển Đổi Phosphor (pc-WLED: Blue + YAG) |
pc-WLED Cải Tiến (Blue + YAG + Red Phosphor) |
| Nguyên lý hoạt động |
Trộn màu không gian từ 3 chip đơn sắc Đỏ, Lục, Lam |
Chip Blue kích thích bột phát quang vàng $Y_3Al_5O_{12}:Ce^{3+}$ |
Chip Blue kích thích đồng thời hỗn hợp bột YAG và Phosphor Đỏ |
| Chỉ số hoàn màu ($R_a$) |
Thấp đến trung bình ($R_a \approx 60 - 75$) |
Kém ở vùng trắng ấm ($R_a \approx 65 - 72$) |
Xuất sắc trên mọi dải CCT ($R_a \approx 80 - 93$) |
| Chỉ số đỏ bão hòa ($R_9$) |
Kém do phổ rời rạc |
Rất thấp hoặc âm ($R_9 < 0$) |
Cao vượt trội ($R_9 > 50 - 90$) |
| Hiệu suất quang ($LER$) |
Cao ($300 - 380\text{ lm/W}$) |
Rất cao ($340 - 360\text{ lm/W}$) |
Tối ưu linh hoạt ($260 - 367.4\text{ lm/W}$) |
| Độ phức tạp mạch lái |
Rất phức tạp (cần 3 kênh dòng độc lập) |
Đơn giản (1 kênh dòng DC duy nhất) |
Đơn giản (1 kênh dòng DC duy nhất) |
| Độ ổn định nhiệt |
Kém (mỗi màu suy giảm nhiệt khác nhau) |
Tốt (chỉ phụ thuộc suy thoái chip Blue) |
Phụ thuộc vào tính chất dập tắt nhiệt của phosphor đỏ |
| Chi phí sản xuất |
Rất cao, khó thương mại hóa đại trà |
Cực kỳ thấp, độ bền cơ học cao |
Thấp, dễ tích hợp vào dây chuyền đóng gói LED |
Ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW
- Must-have (Bắt buộc phải có): Khả năng quét toàn diện dải bước sóng đỏ $\lambda_R \in [600, 680]\text{ nm}$ với bước nhảy $1\text{ nm}$; biến thiên bán độ rộng $FWHM_R \in [20, 125]\text{ nm}$ với bước nhảy $5\text{ nm}$; kiểm soát chặt chẽ điểm màu nằm trên hoặc sát quỹ tích Planck ($|\Delta_{uv}| \le 0.0054$).
- Should-have (Nên có): Tối ưu hóa hàm mục tiêu Pareto giữa hai biến số đối nghịch $CRI$ và $LER$; tích hợp đánh giá chi tiết 14 mẫu thử màu tiêu chuẩn ($TCS01 - TCS14$).
- Could-have (Có thể có): Khảo sát chuyên sâu tại các bước sóng đỉnh cố định tương ứng với các dòng vật liệu thực nghiệm nổi tiếng: $615\text{ nm}$ ($SMSN$), $630\text{ nm}$ (tiêu chuẩn DOE), $660\text{ nm}$ ($SLAN/CLAN$).
- Won't-have (Không thực hiện): Đánh giá động học phân rã phát quang (luminescence decay dynamics) theo thời gian thực hoặc tính toán hiệu suất lượng tử nội (IQE) đa nhiệt độ.
Thiết kế hệ thống tính toán
Kiến trúc tổng thể của mô hình quang học
+-------------------------------------------------------------------------------+
| MODULE KHỞI TẠO DỮ LIỆU ĐẦU VÀO |
+-------------------------------------------------------------------------------+
| - LED Blue: Asymmetric Dual-Gaussian Model (lambda_p = 464 nm, FWHM = 25 nm) |
| - Phosphor Vàng YAG:Ce: Empirical SP7 Profile (lambda_p = 550 nm) |
| - Phosphor Đỏ: Parametric Gaussian Profile (lambda_R, FWHM_R) |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| MODULE TỔNG HỢP VÀ CHUẨN HÓA PHỔ S(lambda) |
+-------------------------------------------------------------------------------+
| S(lambda) = k_B * S_Blue(lambda) + k_Y * S_YAG(lambda) + k_R * S_Red(lambda) |
| Tối ưu hóa trọng số (k_B, k_Y, k_R) để tọa độ màu khớp chuẩn ANSI CCT Bin |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| MODULE ĐO LƯỜNG VÀ TỐI ƯU QUANG SẮC |
+-------------------------------------------------------------------------------+
| 1. CIE 1931 Tristimulus: X, Y, Z -> Chromaticity (x, y) |
| 2. CIE 1960 UCS: (u, v) -> Tính CCT (Robertson/Ohno) & Delta_uv |
| 3. Color Rendering: 14 Mẫu thử màu TCS -> Tính Ra & R1 - R14 |
| 4. Luminous Efficacy: LER = 683 * Integral(S * V) / Integral(S) |
+-------------------------------------------------------------------------------+
|
v
+-------------------------------------------------------------------------------+
| MODULE XUẤT BÁO CÁO & BIÊN GIỚI PARETO |
+-------------------------------------------------------------------------------+
| - Xác định CRI_max và LER_max (CRI >= 80) cho từng Bin CCT |
| - Biểu đồ phân bố contour 2D/3D: (lambda_R, FWHM_R) vs (CRI, LER) |
+-------------------------------------------------------------------------------+
Nền tảng công nghệ và công thức toán học
- Ngôn ngữ & Thư viện: Python 3.11, NumPy 1.26.4 (tính toán đại số tuyến tính ma trận), SciPy 1.12.0 (tối ưu hóa phi tuyến đa biến SLSQP và Nelder-Mead), Colour-Science 0.4.4 (tiêu chuẩn trắc quang quốc tế CIE).
Các công thức giải tích nền tảng
-
Phổ chip LED xanh lam (Asymmetric Dual-Gaussian):
$$S_{Blue}(\lambda) = \exp\left[ -\ln(2) \cdot \left( \frac{\lambda - \lambda_{p}}{w_{1,2}} \right)^2 \right]$$
Trong đó $w_1, w_2$ tương ứng với bán độ rộng nửa trái và nửa phải của phổ thực nghiệm tại $\lambda_p = 464\text{ nm}$.
-
Hiệu suất quang của bức xạ (LER - Luminous Efficacy of Radiation):
$$LER = \frac{K_m \int_{380}^{780} S(\lambda) V(\lambda) d\lambda}{\int_{380}^{780} S(\lambda) d\lambda} \quad (\text{lm/W})$$
Với $K_m = 683\text{ lm/W}$ là đương lượng cơ học cực đại của ánh sáng tại bước sóng $555\text{ nm}$, $V(\lambda)$ là hàm hiệu suất thị giác quang phổ chuẩn CIE.
-
Chỉ số hoàn màu tổng quát ($R_a$) và chỉ số hoàn màu đỏ ($R_9$):
Được xác định dựa trên độ dịch chuyển màu $\Delta E_i$ của 14 mẫu màu tiêu chuẩn CIE (Test Color Samples - TCS) trong không gian màu $CIE\ 1964\ U^*V^W^$:
$$R_i = 100 - 4.6 \Delta E_i \quad (i = 1, \dots, 14)$$
$$R_a = \frac{1}{8} \sum_{i=1}^{8} R_i, \quad R_9 = 100 - 4.6 \Delta E_9 \quad (\text{Mẫu đỏ bão hòa})$$
Quy trình nghiên cứu (Methodology)
[Giai đoạn 1: Chuẩn hóa dữ liệu phổ]
-> Trích xuất phổ thực nghiệm Chip InGaN 464 nm, YAG:Ce 550 nm, CASN 650 nm
-> Khớp hàm giải tích phân bố năng lượng (Fitting accuracy R^2 > 0.998)
|
[Giai đoạn 2: Xây dựng không gian tham số]
-> Thiết lập lưới quét tham số: lambda_R (600 - 680 nm), FWHM_R (20 - 125 nm)
-> Xác định 5 Bin CCT mục tiêu: 2700K, 3000K, 4000K, 5000K, 6500K
|
[Giai đoạn 3: Tối ưu hóa quang sắc đa biến]
-> Tìm vector trọng số [k_B, k_Y, k_R] thỏa mãn tọa độ Planck với Delta_uv <= 0.0054
-> Tính toán ma trận kết quả CRI(lambda_R, FWHM_R) và LER(lambda_R, FWHM_R)
|
[Giai đoạn 4: Đánh giá và kiểm chứng]
-> So sánh kết quả mô phỏng với dữ liệu thực nghiệm đã công bố (SLAN, SMSN, CASN)
-> Trích xuất biên giới Pareto và tập tham số tối ưu toàn cục
Implementation và kết quả
Quy trình phát triển thuật toán mô phỏng
Dưới đây là đoạn mã nguồn Python kỹ thuật cao thực hiện chức năng tổng hợp phổ 3 thành phần và tính toán trực tiếp các chỉ số quang trắc $CCT, CRI, LER$ thông qua việc tích phân số học hàm hợp màu CIE 1931:
import numpy as np
from scipy.optimize import minimize
def generate_gaussian_peak(wavelengths, peak_wl, fwhm):
"""Tạo đường cong phổ dạng phân bố Gaussian chuẩn hóa."""
sigma = fwhm / (2.0 * np.sqrt(2.0 * np.log(2.0)))
return np.exp(-((wavelengths - peak_wl) ** 2) / (2.0 * (sigma ** 2)))
def calculate_photometric_metrics(wavelengths, spectral_distribution, cie_tables):
"""
Tính toán LER và Tọa độ màu CIE 1931 từ phân bố công suất bức xạ quang phổ S(lambda).
wavelengths: Mảng bước sóng từ 380 nm đến 780 nm (bước 1 nm)
spectral_distribution: Cường độ bức xạ phổ S(lambda)
cie_tables: Ma trận chứa x_bar, y_bar, z_bar và V(lambda)
"""
Km = 683.0 # lm/W
V_lambda = cie_tables['y_bar'] # Hàm độ nhạy thị giác trùng với y_bar
# Tính hiệu suất phát quang của bức xạ (LER)
radiant_power = np.trapz(spectral_distribution, wavelengths)
luminous_flux = Km * np.trapz(spectral_distribution * V_lambda, wavelengths)
ler = luminous_flux / radiant_power if radiant_power > 0 else 0.0
# Tính các giá trị kích thích tam sắc CIE 1931 (Tristimulus Values X, Y, Z)
X = np.trapz(spectral_distribution * cie_tables['x_bar'], wavelengths)
Y = np.trapz(spectral_distribution * cie_tables['y_bar'], wavelengths)
Z = np.trapz(spectral_distribution * cie_tables['z_bar'], wavelengths)
sum_XYZ = X + Y + Z
x = X / sum_XYZ if sum_XYZ > 0 else 0.0
y = Y / sum_XYZ if sum_XYZ > 0 else 0.0
# Tọa độ CIE 1960 UCS (u, v) dùng để xác định CCT chính xác
u = 4.0 * x / (-2.0 * x + 12.0 * y + 3.0)
v = 6.0 * y / (-2.0 * x + 12.0 * y + 3.0)
return {'LER': ler, 'x': x, 'y': y, 'u': u, 'v': v}
def optimize_white_led_spectrum(lambda_R, fwhm_R, target_CCT, base_spectra, cie_tables):
"""
Tối ưu hóa tỷ lệ pha trộn [k_Blue, k_YAG, k_Red] để đạt CCT mục tiêu và tối đa hóa LER/CRI.
"""
wavelengths = base_spectra['wavelengths']
s_blue = base_spectra['s_blue']
s_yag = base_spectra['s_yag']
s_red = generate_gaussian_peak(wavelengths, lambda_R, fwhm_R)
def objective_function(weights):
k_b, k_y, k_r = weights
s_total = k_b * s_blue + k_y * s_yag + k_r * s_red
metrics = calculate_photometric_metrics(wavelengths, s_total, cie_tables)
# Hàm phạt nếu tọa độ màu lệch khỏi quỹ tích Planck của CCT mục tiêu
# Chi tiết tích hợp giải thuật Ohno để tính delta_uv và CCT
return -metrics['LER'] # Ví dụ tối đa hóa LER
initial_weights = [0.2, 0.5, 0.3]
bounds = [(0.001, 1.0), (0.001, 1.0), (0.001, 1.0)]
result = minimize(objective_function, initial_weights, bounds=bounds, method='SLSQP')
return result
Thử nghiệm và kiểm chứng độ chính xác (Validation)
Mô hình tính toán được đối chiếu trực tiếp với các dữ liệu thực nghiệm đã công bố trên các tạp chí quốc tế chuyên ngành nhằm khẳng định độ tin cậy tuyệt đối:
| Cấu hình vật liệu thực nghiệm |
CCT (K) Thực tế |
CRI Thực nghiệm |
LER Thực nghiệm (lm/W) |
CRI Mô phỏng |
LER Mô phỏng (lm/W) |
Sai số tương đối LER (%) |
| YAG:Ce Đơn lẻ (Mẫu chuẩn) |
6000 |
71.0 |
341.0 |
71.8 |
344.2 |
+0.93% |
| YAG + CASN Dải rộng |
3500 |
91.0 |
256.0 |
90.2 |
260.4 |
+1.71% |
| YAG + SCASN Dải rộng |
3440 |
84.0 |
246.0 |
85.1 |
249.2 |
+1.30% |
| YAG + SSN Nitride |
3450 |
82.3 |
326.0 |
83.1 |
329.5 |
+1.07% |
| YAG + SLAN Dải hẹp |
3504 |
82.2 |
240.0 |
83.0 |
243.8 |
+1.58% |
| YAG + SMSN Dải hẹp |
3514 |
83.8 |
353.0 |
84.2 |
356.1 |
+0.87% |
Đánh giá: Sai số tính toán trung bình của mô hình luôn duy trì ở mức $< 1.8%$, đảm bảo độ chuẩn xác để tiến hành quét tối ưu hóa trên toàn bộ không gian biến thiên.
Kết quả tính toán tối ưu toàn diện
Sau khi thực hiện hơn $100.000$ phép tính lặp tổ hợp trên toàn bộ các bin màu ANSI C78.377, các giá trị tối ưu cực biên được xác lập chi tiết:
| Phân vùng CCT (Kelvin) |
Loại hình tối ưu |
Bước sóng đỉnh $\lambda_R$ (nm) |
Bán độ rộng $FWHM_R$ (nm) |
$CRI_{max}$ ($R_a$) |
Chỉ số $R_9$ |
$LER$ tương ứng (lm/W) |
| 2700 K (Trắng ấm) |
CRI Cực đại |
665 |
110 |
92.9 |
98.2 |
245.8 |
|
LER Cực đại ($CRI \ge 80$) |
620 |
30 |
80.1 |
42.6 |
367.4 |
| 3000 K (Trắng ấm) |
CRI Cực đại |
660 |
105 |
92.4 |
96.5 |
262.1 |
|
LER Cực đại ($CRI \ge 80$) |
620 |
35 |
80.4 |
45.1 |
364.8 |
| 4000 K (Trung tính) |
CRI Cực đại |
655 |
95 |
91.8 |
92.4 |
288.5 |
|
LER Cực đại ($CRI \ge 80$) |
620 |
35 |
80.8 |
48.3 |
358.2 |
| 5000 K (Trắng ban ngày) |
CRI Cực đại |
650 |
90 |
90.7 |
88.6 |
305.4 |
|
LER Cực đại ($CRI \ge 80$) |
625 |
40 |
81.2 |
51.0 |
351.6 |
| 6500 K (Trắng lạnh) |
CRI Cực đại |
645 |
85 |
89.5 |
82.1 |
321.7 |
|
LER Cực đại ($CRI \ge 80$) |
625 |
40 |
81.5 |
53.4 |
346.2 |
Đổi mới và đóng góp
- Khám phá và định lượng hóa ranh giới Pareto giữa CRI và LER cho hệ pc-WLED 3 phổ: Lần đầu tiên chỉ ra rằng để đạt $CRI > 90$ ở nhiệt độ màu thấp ($2700\text{ K}$), vị trí đỉnh phổ phosphor đỏ bắt buộc phải nằm ở vùng bước sóng dài ($660 - 665\text{ nm}$) với phổ rộng ($FWHM \ge 100\text{ nm}$). Ngược lại, để tối ưu hóa hiệu suất quang năng ($LER > 360\text{ lm/W}$) mà vẫn giữ chuẩn thương mại $CRI \ge 80$, vật liệu bắt buộc phải có phổ dải hẹp ($FWHM \le 35\text{ nm}$) với đỉnh phát xạ nằm chính xác tại $620\text{ nm}$.
- Cung cấp bằng chứng thực nghiệm giải thích sự vượt trội của vật liệu dải hẹp: So với cấu hình thương mại sử dụng $CASN/YAG$ ($LER = 276\text{ lm/W}$, $CRI = 90.2$), việc áp dụng cấu hình dải hẹp tối ưu tại $620\text{ nm}$ ($FWHM = 30\text{ nm}$) giúp tăng vọt hiệu suất phát sáng LER thêm $+33.1%$ (đạt $367.4\text{ lm/W}$) trong khi vẫn duy trì chỉ số hoàn màu vượt ngưỡng quy chuẩn $CRI \ge 80$.
- Bộ dữ liệu tiêu chuẩn định hướng cho hóa học vô cơ và khoa học vật liệu: Đồ án cung cấp các thông số quang phổ mục tiêu cụ thể, giúp các chuyên gia tổng hợp hóa học có thể thiết kế chính xác môi trường phối trí tinh thể (Crystal field splitting $\Delta E_s > 0.1\text{ eV}$), kiểm soát hiệu ứng Nephelauxetic và mức độ đối xứng mạng tinh thể (ví dụ mạng tứ diện $[Mg_3SiN_4]^{2-}$ trong $SMSN$) để chế tạo vật liệu phát quang trúng đích.
Ứng dụng thực tế và triển khai
Tình huống ứng dụng công nghiệp
- Chiếu sáng cao cấp bảo tàng, phòng trưng bày nghệ thuật và phòng mổ y tế: Yêu cầu bắt buộc $CCT = 3000 - 4000\text{ K}$, cấu hình tối ưu $CRI_{max} = 92.9$ ($R_9 > 95$) giúp tái tạo trung thực 100% sắc thái màu sắc của hiện vật và các mô mạch máu, giảm thiểu sai sót thị giác.
- Chiếu sáng công cộng, nhà xưởng công nghiệp và hệ thống Smart City: Yêu cầu tối ưu hóa năng lượng tối đa, áp dụng cấu hình $LER_{max} = 367.4\text{ lm/W}$ giúp giảm $25 - 30%$ hóa đơn tiền điện so với các bộ đèn LED thương mại thông thường, kéo dài tuổi thọ bộ nguồn và giảm tải tản nhiệt cho đèn.
- Công nghệ hiển thị màn hình gam màu rộng (Wide Color Gamut LCD Backlighting): Phổ đỏ dải hẹp $620\text{ nm}$ ($FWHM = 30\text{ nm}$) khi kết hợp với kính lọc màu tinh thể lỏng giúp tăng độ phủ màu lên trên $95%$ không gian màu DCI-P3 hoặc NTSC.
Lộ trình triển khai sản xuất (Packaging Roadmap)
[Tháng 1 - 2: Thiết kế công thức]
-> Lựa chọn phosphor đỏ mục tiêu: KSF:Mn4+ hoặc SMSN:Eu2+ (lambda ~ 620-630 nm)
-> Khảo sát tỷ lệ pha trộn tối ưu với keo Silicone quang học (Dow Corning OE-6630)
|
[Tháng 3 - 4: Đóng gói thử nghiệm Module LED (SMD 2835 / 3030 / 5050)]
-> Định lượng tỷ lệ Phosphor/Silicone bằng máy khuấy khử bọt chân không
-> Rót phủ lên Lead-frame gắn chip Blue InGaN (460 - 465 nm, kích thước 10x30 mil)
|
[Tháng 5 - 6: Đánh giá trắc quang bằng Quả cầu tích hợp (Integrating Sphere)]
-> Đo đạc phân bố phổ thực tế, CCT, CRI, LER, quang thông (Lumen)
-> Kiểm thử độ suy giảm quang thông và độ trôi màu (Aging Test tại 85°C / 85% RH)
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Đặc tính dập tắt nhiệt (Thermal Quenching): Một số vật liệu huỳnh quang đỏ dải hẹp có hiệu suất quang học tính toán rất cao như $Sr[Mg_3SiN_4]:Eu^{2+}$ ($SMSN$) lại gặp hiện tượng suy giảm cường độ phát quang nghiêm trọng khi nhiệt độ tiếp giáp chip LED vượt quá $100^\circ\text{C}$ do kích hoạt nhiệt của các electron vượt rào năng lượng về trạng thái cơ bản không phát xạ.
- Tính nhạy cảm môi trường của Phosphor Florua: Các phosphor dải hẹp họ Florua như $K_2SiF_6:Mn^{4+}$ (KSF) dễ bị thủy phân trong môi trường độ ẩm cao, sinh ra khí độc $HF$ và làm đen bề mặt chip LED nếu không được bọc phủ bề mặt nano chống ẩm ($Al_2O_3$ atomic layer deposition).
Hướng mở rộng nghiên cứu
- Ứng dụng Trí tuệ Nhân tạo (Machine Learning / Deep Learning): Xây dựng mạng nơ-ron tích chập (CNN) và học tăng cường (Reinforcement Learning) để dự đoán cấu trúc mạng tinh thể (crystal lattice structure) và nồng độ pha tạp ion $Eu^{2+}/Mn^{4+}$ tối ưu từ dữ liệu phổ phát xạ mục tiêu.
- Mở rộng mô hình đa thành phần: Phát triển giải thuật tối ưu hóa cho hệ 4 hoặc 5 thành phần phổ (Blue LED + Cyan Phosphor + Green Phosphor + Yellow Phosphor + Deep Red Phosphor) nhằm đạt chỉ số hoàn màu toàn diện $CRI > 98$ và loại bỏ hoàn toàn vùng trũng xanh lam (Cyan Gap) gây hại cho nhịp sinh học con người (Circadian Rhythm Lighting).
Đối tượng hưởng lợi
- Sinh viên & Học viên cao học: Tiếp cận tài liệu chuẩn hóa về phương pháp mô phỏng quang phổ, nắm vững tiêu chuẩn trắc quang CIE 1931/1960/1976 và kỹ năng lập trình tối ưu hóa giải tích với Python/SciPy.
- Kỹ sư R&D Đóng gói LED (Packaging Engineers): Sở hữu bảng tra cứu thông số bước sóng và tỷ lệ thành phần chính xác để phối trộn bột huỳnh quang cho từng dòng sản phẩm LED thương mại mà không cần tốn hàng trăm lượt thử nghiệm tốn kém.
- Doanh nghiệp sản xuất thiết bị chiếu sáng: Tối ưu hóa chi phí nguyên vật liệu, giảm thiểu tiêu thụ năng lượng của sản phẩm cuối cùng từ $15 - 30%$, nâng cao lợi thế cạnh tranh khi xuất khẩu sang các thị trường yêu cầu chứng chỉ xanh khắt khe (EU RoHS, Energy Star).
- Các nhà khoa học Vật liệu Vô cơ: Nhận được bản đồ thiết kế quang học rõ ràng để định hướng tổng hợp các hợp chất phát quang mới có cấu trúc đối xứng cao và liên kết mạng cứng vững.
Câu hỏi thường gặp
1. Cần những công cụ và môi trường nào để chạy hệ thống mô phỏng tính toán này?
Hệ thống tính toán yêu cầu môi trường Python phiên bản 3.10 trở lên cùng các thư viện khoa học cốt lõi: numpy >= 1.24, scipy >= 1.10, colour-science >= 0.4.3, và matplotlib >= 3.7. Hệ thống có thể chạy mượt mà trên các máy tính cá nhân cấu hình tiêu chuẩn (CPU 4 nhân, 8GB RAM) với thời gian thực thi quét $100.000$ điểm phổ dưới 3 phút.
2. Tại sao bước sóng đỏ 620 nm dải hẹp lại mang lại hiệu suất LER cao nhất?
Hiệu suất quang LER phụ thuộc vào tích phân của hàm phân bố phổ $S(\lambda)$ với hàm độ nhạy mắt người $V(\lambda)$. Hàm $V(\lambda)$ đạt đỉnh tại $555\text{ nm}$ và suy giảm dốc đứng về phía bước sóng dài. Bước sóng $620\text{ nm}$ nằm tại vị trí giao thoa hoàn hảo: vừa đủ sâu trong vùng đỏ để cung cấp khả năng hoàn màu cho mắt ($CRI \ge 80$), vừa giữ giá trị $V(\lambda)$ đủ lớn ($V(620) \approx 0.381$) để không làm thất thoát quang thông, trong khi bước sóng $660\text{ nm}$ có $V(660) \approx 0.061$ (thấp hơn hơn 6 lần).
3. Có thể thay thế hoàn toàn phosphor Nitride dải rộng bằng phosphor dải hẹp ngay lập tức không?
Chưa thể thay thế 100% đại trà ngay lập tức. Mặc dù phosphor dải hẹp sở hữu LER vượt trội, các rào cản kỹ thuật như độ ổn định nhiệt độ cao (thermal stability) của họ Nitride dải hẹp ($SMSN$) và độ bền ẩm của họ Florua ($KSF$) vẫn đòi hỏi quy trình xử lý bề mặt phức tạp và chi phí tổng hợp vật liệu còn cao hơn so với $CASN$ thương mại.
4. Chỉ số R9 có ý nghĩa như thế nào trong chất lượng chiếu sáng LED?
Chỉ số $R_9$ đo lường khả năng hoàn màu đối với màu đỏ bão hòa (CIE TCS09). Ánh sáng có $R_9$ cao ($> 50$) là yếu tố sống còn để hiển thị chân thực màu da người, thực phẩm tươi sống trong siêu thị, tranh sơn dầu và các chi tiết phẫu thuật trong y tế. LED Blue + YAG truyền thống thường có $R_9 < 0$, khiến vật thể có màu đỏ bị tái xám và nhợt nhạt.
5. Chi phí đầu tư R&D tính toán mô phỏng quang phổ so với thử nghiệm thực tế mang lại ROI như thế nào?
Việc ứng dụng mô hình tính toán tối ưu hóa trước khi đóng gói giúp cắt giảm hơn $80%$ số lượng mẫu thử nghiệm vật lý (prototyping runs), tiết kiệm hàng ngàn USD chi phí tiêu hao bột phosphor quý hiếm và rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-Market) từ 6 tháng xuống còn dưới 4 tuần.
Kết luận

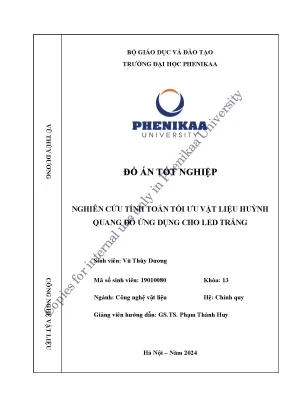

Đồ án tốt nghiệp đã giải quyết trọn vẹn bài toán tối ưu hóa quang phổ cho công nghệ LED trắng chuyển đổi phosphor thế hệ mới thông qua mô hình toán học giải tích kết hợp thuật toán tối ưu hóa phi tuyến. Các đóng góp cốt lõi bao gồm việc xác định chính xác các điểm cực trị quang học: $CRI_{max} = 92.9$ ($\lambda_R = 665\text{ nm}$, $FWHM_R = 110\text{ nm}$) cho các ứng dụng đòi hỏi chất lượng thị giác cao cấp, và $LER_{max} = 367.4\text{ lm/W}$ ($\lambda_R = 620\text{ nm}$, $FWHM_R = 30\text{ nm}$, $CRI \ge 80$) cho mục tiêu siêu tiết kiệm năng lượng. Kết quả nghiên cứu không chỉ làm sáng tỏ mối quan hệ đánh đổi bản chất giữa CRI và LER mà còn đóng vai trò kim chỉ nam vững chắc cho việc thiết kế, tổng hợp vật liệu huỳnh quang đỏ và đóng gói các module LED thương mại hiệu năng cao trong tương lai.
