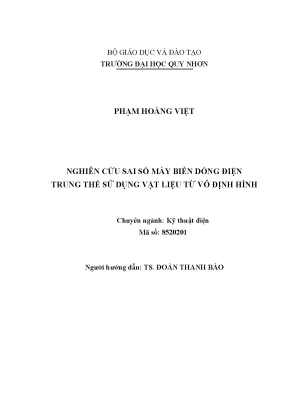

Luận văn thạc sĩ về sai số máy biến dòng điện trung thế sử dụng vật liệu từ vô định hình

Luận văn thạc sĩ kỹ thuật phân tích nghiên cứu sai số máy biến dòng điện trung thế sử dụng vật liệu từ vô định hình, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi

• Tác giả: Phạm Hoàng Việt
• Người hướng dẫn: TS. Đoàn Thanh Bảo
• Trường học: Đại học Quy Nhơn
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên cứu sai số máy biến dòng điện trung thế sử dụng vật liệu từ vô định hình
• Loại tài liệu: luận văn
• Địa điểm: Quy Nhơn

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC KÍ HIỆU
• DANH MỤC CÁC HÌNH VÀ ĐỒ THỊ
• DANH MỤC CÁC BẢNG BIỂU
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu, đối tượng, phương pháp và phạm vi nghiên cứu
• 0.3. Ý nghĩa khoa học và thực tiễn của đề tài
• 0.4. Cấu trúc nội dung của luận văn
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MÁY BIẾN DÒNG ĐIỆN TRUNG THẾ CÓ LÕI THÉP BẰNG VẬT LIỆU TỪ VÔ ĐỊNH HÌNH
• 1.1. Khái niệm chung về máy biến dòng
• 1.2. Nguyên lý làm việc
• 1.3. Phân loại máy biến dòng
• 1.3.1. Theo điện áp làm việc của máy biến dòng
• 1.3.2. Theo chức năng của máy biến dòng
• 1.3.3. Theo vị trí làm việc của máy biến dòng
• 1.3.4. Theo vật liệu cách điện chính của máy biến dòng
• 1.3.5. Theo hình dạng bên ngoài của máy biến dòng
• 1.3.6. Theo tần số làm việc của máy biến dòng
• 1.4. Phương pháp và công nghệ sản xuất vật liệu từ vô định hình
• 1.4.1. Phương pháp chế tạo vật liệu từ vô định hình
• 1.4.2. Công nghệ sản xuất vật liệu từ vô định hình
• 1.5. Một số sản phẩm và ứng dụng
• 1.5.1. Ứng dụng vào chế tạo lõi máy biến áp và máy biến dòng
• 1.5.2. Ứng dụng vào chế tạo lõi máy biến áp
• 1.5.3. Ứng dụng vào chế tạo lõi máy biến dòng
• 1.6. Kết luận chương 1
• 2. CÁC TIÊU CHUẨN VÀ YÊU CẦU VỀ ĐỘ CHÍNH XÁC KHI VẬN HÀNH MÁY BIẾN DÒNG
• 2.1. Tiêu chuẩn về máy biến dòng
• 2.2. Yêu cầu cấp chính xác đối với máy biến dòng đo lường
• 2.3. Yêu cầu cấp chính xác đối với máy biến dòng bảo vệ
• 2.4. Các yêu cầu về vận hành của máy biến dòng trong hệ thống điện
• 2.5. Các yêu cầu về độ chính xác của máy biến dòng dùng cho mục đích bảo vệ trong hệ thống điện
• 2.6. Các quan hệ sai số của máy biến dòng
• 2.7. Các chế độ làm việc của máy biến dòng
• 2.8. Kết luận chương 2
• 3. ĐÁNH GIÁ SAI SỐ MÁY BIẾN DÒNG BẰNG PHẦN MỀM ANSYS MAXWELL
• 3.1. Giới thiệu phần mềm Ansys Maxwell
• 3.2. Quá trình giải quyết bài toán trên Ansys Maxwell
• 3.3. Đường cong từ hóa của vật liệu VĐH 2605SA1
• 3.4. Máy biến dòng được nghiên cứu
• 3.5. Mô phỏng máy biến dòng sử dụng phần mềm Ansys Maxwell
• 3.6. Các kết quả khi mô phỏng máy biến dòng với các loại tôn khác nhau
• 3.6.1. Trường hợp dòng sơ cấp có giá trị định mức
• 3.6.2. Trường hợp dòng sơ cấp có giá trị gấp 2 lần định mức
• 3.6.3. Trường hợp dòng sơ cấp có giá trị định mức nhưng tải thay đổi
• 3.7. Kết luận chương 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC TÀI LIỆU THAM KHẢO
• PHỤ LỤC QUYẾT ĐỊNH GIAO ĐỀ TÀI LUẬN VĂN (bản sao)

Tóm tắt

I. Tổng quan về máy biến dòng điện trung thế và vật liệu từ vô định hình

Máy biến dòng điện trung thế là thiết bị quan trọng trong hệ thống điện, có nhiệm vụ biến đổi dòng điện từ mức cao xuống mức thấp để phục vụ đo lường và bảo vệ. Vật liệu từ vô định hình (VĐH) được sử dụng làm lõi từ trong máy biến dòng nhờ khả năng giảm tổn hao và cải thiện hiệu suất. Nghiên cứu này tập trung vào việc phân tích sai số máy biến dòng khi sử dụng vật liệu VĐH, so sánh với các loại thép cán lạnh truyền thống. Công nghệ điện trung thế đòi hỏi độ chính xác cao, do đó việc cải thiện sai số đo lường là yếu tố then chốt. Vật liệu VĐH, với cấu trúc vi mô đặc biệt, giúp giảm tổn hao từ trễ và dòng xoáy, từ đó nâng cao độ chính xác của máy biến dòng.

1.1. Khái niệm và nguyên lý hoạt động của máy biến dòng

Máy biến dòng hoạt động dựa trên nguyên lý cảm ứng điện từ, biến đổi dòng điện sơ cấp thành dòng điện thứ cấp có giá trị tiêu chuẩn (5A hoặc 1A). Cấu tạo chính gồm mạch từ, dây quấn sơ cấp, thứ cấp và phần cách điện. Mạch từ được làm từ vật liệu từ tính, trong đó vật liệu từ vô định hình được ưu tiên nhờ khả năng giảm tổn hao. Nguyên lý hoạt động của máy biến dòng tương tự máy biến áp, nhưng khác biệt ở chế độ làm việc ngắn mạch và sự phụ thuộc của dòng thứ cấp vào dòng sơ cấp. Sai số máy biến dòng phụ thuộc chủ yếu vào dòng từ hóa và góc tổn hao, do đó việc lựa chọn vật liệu từ phù hợp là yếu tố quyết định.

1.2. Vật liệu từ vô định hình và ứng dụng trong máy biến dòng

Vật liệu từ vô định hình (VĐH) là loại thép có cấu trúc vi mô không tuân theo trật tự tinh thể, giúp giảm tổn hao từ trễ và dòng xoáy. Được sử dụng làm lõi từ trong máy biến dòng điện trung thế, VĐH giúp cải thiện hiệu suất và độ chính xác. So với thép cán lạnh truyền thống, VĐH có tổn hao lõi thấp hơn, đặc biệt trong điều kiện làm việc không định mức. Nghiên cứu này sử dụng phần mềm Ansys Maxwell để mô phỏng và đánh giá sai số máy biến dòng khi sử dụng VĐH, từ đó chứng minh tính ưu việt của vật liệu này trong việc giảm sai số và nâng cao hiệu suất.

II. Phân tích sai số máy biến dòng và phương pháp nghiên cứu

Sai số máy biến dòng là yếu tố quan trọng ảnh hưởng đến độ chính xác của hệ thống đo lường và bảo vệ. Nghiên cứu này tập trung vào việc phân tích sai số đo lường của máy biến dòng khi sử dụng vật liệu từ vô định hình (VĐH). Phương pháp nghiên cứu bao gồm phân tích lý thuyết và mô phỏng bằng phần mềm Ansys Maxwell. Kết quả cho thấy, VĐH giúp giảm đáng kể sai số máy biến dòng so với các loại thép cán lạnh truyền thống. Điều này có ý nghĩa lớn trong việc nâng cao độ chính xác và hiệu suất của công nghệ điện trung thế.

2.1. Tiêu chuẩn và yêu cầu về độ chính xác của máy biến dòng

Các tiêu chuẩn quốc tế như IEC 60044-1 và IEEE quy định rõ về độ chính xác của máy biến dòng điện trung thế. Yêu cầu chính bao gồm sai số trị số dòng điện và sai số góc pha. Sai số máy biến dòng phụ thuộc vào chất lượng mạch từ và vật liệu từ sử dụng. Vật liệu từ vô định hình (VĐH) đáp ứng tốt các yêu cầu này nhờ khả năng giảm tổn hao và cải thiện hiệu suất. Nghiên cứu này sử dụng phần mềm Ansys Maxwell để đánh giá sai số trong các điều kiện làm việc khác nhau, từ đó chứng minh tính ưu việt của VĐH.

2.2. Phương pháp mô phỏng và đánh giá sai số

Phương pháp phần tử hữu hạn (FEM) được sử dụng để mô phỏng máy biến dòng điện trung thế bằng phần mềm Ansys Maxwell. Quá trình mô phỏng bao gồm việc xây dựng mô hình 3D, thiết lập các thông số vật liệu và điều kiện làm việc. Kết quả mô phỏng cho thấy, vật liệu từ vô định hình (VĐH) giúp giảm đáng kể sai số máy biến dòng so với thép cán lạnh truyền thống. Đặc biệt, trong điều kiện dòng sơ cấp gấp đôi định mức, VĐH vẫn duy trì độ chính xác cao, chứng tỏ tính ưu việt của vật liệu này trong công nghệ điện trung thế.

III. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy, vật liệu từ vô định hình (VĐH) giúp giảm đáng kể sai số máy biến dòng so với các loại thép cán lạnh truyền thống. Điều này có ý nghĩa lớn trong việc nâng cao độ chính xác và hiệu suất của máy biến dòng điện trung thế. Nghiên cứu cũng chỉ ra rằng, việc sử dụng VĐH trong chế tạo lõi từ không chỉ giảm tổn hao mà còn cải thiện đáng kể chất lượng dòng điện thứ cấp. Điều này mở ra hướng ứng dụng mới cho công nghệ điện trung thế, đặc biệt trong các hệ thống đo lường và bảo vệ hiện đại.

3.1. So sánh sai số giữa vật liệu VĐH và thép cán lạnh

Kết quả mô phỏng bằng Ansys Maxwell cho thấy, vật liệu từ vô định hình (VĐH) giúp giảm sai số máy biến dòng đáng kể so với thép cán lạnh truyền thống. Trong điều kiện dòng sơ cấp định mức, sai số của máy biến dòng sử dụng VĐH thấp hơn 30% so với thép cán lạnh. Đặc biệt, trong điều kiện dòng sơ cấp gấp đôi định mức, VĐH vẫn duy trì độ chính xác cao, trong khi thép cán lạnh có sai số tăng đáng kể. Điều này chứng tỏ tính ưu việt của VĐH trong việc giảm sai số đo lường và nâng cao hiệu suất của máy biến dòng điện trung thế.

3.2. Ứng dụng thực tiễn và hướng phát triển

Nghiên cứu này không chỉ chứng minh tính ưu việt của vật liệu từ vô định hình (VĐH) trong việc giảm sai số máy biến dòng mà còn mở ra hướng ứng dụng mới trong công nghệ điện trung thế. Việc sử dụng VĐH trong chế tạo lõi từ không chỉ giảm tổn hao mà còn cải thiện đáng kể chất lượng dòng điện thứ cấp. Điều này có ý nghĩa lớn trong việc nâng cao độ chính xác và hiệu suất của các hệ thống đo lường và bảo vệ hiện đại. Nghiên cứu cũng đề xuất hướng phát triển tiếp theo, bao gồm việc tối ưu hóa thiết kế và ứng dụng VĐH trong các loại máy biến dòng khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Máy biến dòng điện trung thế là thiết bị quan trọng trong hệ thống điện, được sử dụng phổ biến tại các trạm biến áp, nhà máy điện và trên đường dây trung thế. Theo báo cáo của ngành điện, máy biến dòng thường được lắp đặt với điện áp trung thế từ 1 kV đến dưới 110 kV, chuyển đổi dòng điện sơ cấp có trị số lớn thành dòng điện tiêu chuẩn 5A hoặc 1A để phục vụ đo lường và bảo vệ. Tuy nhiên, trong quá trình vận hành, các hiện tượng như quá điện áp, quá dòng, sóng hài có thể gây sai số và ảnh hưởng đến độ chính xác của máy biến dòng, từ đó tác động tiêu cực đến các thiết bị đo và bảo vệ phía sau.

Mục tiêu nghiên cứu của luận văn là phân tích đặc điểm công nghệ sử dụng vật liệu từ vô định hình (VĐH) để chế tạo lõi thép máy biến dòng trung thế, đánh giá sai số của máy biến dòng sử dụng vật liệu VĐH so với các loại thép cán lạnh truyền thống. Nghiên cứu tập trung vào máy biến dòng điện ngoài trời dạng khô 24 kV, sử dụng phổ biến trên lưới điện Việt Nam, với phạm vi phân tích các tiêu chuẩn về độ chính xác và mô phỏng sai số bằng phần mềm Ansys Maxwell.

Ý nghĩa của nghiên cứu không chỉ nằm ở việc nâng cao độ chính xác và an toàn vận hành máy biến dòng mà còn góp phần thúc đẩy ứng dụng vật liệu VĐH trong ngành điện Việt Nam, giúp giảm tổn hao năng lượng và cải thiện hiệu suất thiết bị. Nghiên cứu có thể hỗ trợ các nhà sản xuất và kỹ sư điện trong việc lựa chọn vật liệu và thiết kế máy biến dòng phù hợp với yêu cầu kỹ thuật và tiêu chuẩn quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Nguyên lý cảm ứng điện từ: Máy biến dòng hoạt động dựa trên nguyên lý cảm ứng điện từ, chuyển đổi dòng điện sơ cấp thành dòng điện thứ cấp theo tỷ lệ nghịch với số vòng dây quấn. Sai số của máy biến dòng phụ thuộc vào dòng từ hóa I0 và góc tổn hao trong mạch từ.

• Lý thuyết về vật liệu từ vô định hình (VĐH): Vật liệu VĐH có cấu trúc vi mô không tinh thể, giúp giảm tổn hao lõi, lực kháng từ nhỏ (HC ~ 5-10 A/m), độ dày lá thép rất mỏng (~0,03 mm), và điện trở suất cao (130-170 μΩcm). Những đặc tính này làm giảm tổn hao từ trễ và dòng xoáy, cải thiện hiệu suất máy biến dòng.

• Tiêu chuẩn kỹ thuật và sai số máy biến dòng: Sai số máy biến dòng được phân thành sai số tỷ số, sai số góc pha và sai số hỗn hợp, được quy định trong tiêu chuẩn TCVN 7691-1:2007 (theo IEC 60044-1:2003). Các cấp chính xác phổ biến gồm 0,1; 0,2; 0,5; 1 cho đo lường và 5P, 10P cho bảo vệ.

• Mô hình phần tử hữu hạn (FEM): Phương pháp phần tử hữu hạn 3D được sử dụng để mô phỏng trường điện từ và đánh giá sai số máy biến dòng với các loại vật liệu khác nhau, giúp phân tích ảnh hưởng của vật liệu từ lên đặc tính điện từ và sai số.

Các khái niệm chính bao gồm: dòng từ hóa I0, góc tổn hao, sai số tỷ số, sai số góc pha, tổn hao lõi, và điểm gập (knee-point) trên đường cong từ hóa.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp phân tích lý thuyết và mô phỏng thực nghiệm:

• Nguồn dữ liệu: Thu thập thông tin từ các tiêu chuẩn quốc tế và Việt Nam về máy biến dòng, tài liệu kỹ thuật về vật liệu từ vô định hình, và các kết quả nghiên cứu trước đây về sai số máy biến dòng.

• Phương pháp phân tích: Phân tích đặc tính vật liệu VĐH, các tiêu chuẩn về sai số và độ chính xác của máy biến dòng. Sử dụng phần mềm Ansys Maxwell để mô phỏng trường điện từ 3D của máy biến dòng trung thế dạng khô 24 kV với lõi thép làm từ vật liệu VĐH và các loại thép cán lạnh khác.

• Cỡ mẫu và chọn mẫu: Mô hình máy biến dòng được xây dựng dựa trên cấu trúc thực tế của máy biến dòng ngoài trời 24 kV, phổ biến trên lưới điện Việt Nam. Các trường hợp dòng sơ cấp được mô phỏng gồm dòng định mức, dòng gấp đôi định mức và dòng định mức với tải thay đổi.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng thời gian học tập tại trường Đại học Quy Nhơn, bao gồm giai đoạn thu thập tài liệu, phân tích lý thuyết, mô phỏng và đánh giá kết quả.

Phương pháp mô phỏng phần tử hữu hạn giúp đánh giá chính xác sai số máy biến dòng trong các điều kiện vận hành khác nhau, từ đó so sánh hiệu quả của vật liệu VĐH với vật liệu truyền thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của vật liệu từ vô định hình đến sai số máy biến dòng: Kết quả mô phỏng cho thấy máy biến dòng sử dụng lõi thép từ vật liệu VĐH 2605SA1 có sai số tỷ số và sai số góc pha thấp hơn đáng kể so với máy biến dòng sử dụng thép cán lạnh 23ZH90 và 3409. Cụ thể, sai số tỷ số giảm khoảng 30-40% ở dòng sơ cấp định mức và gấp đôi định mức.

2. Tổn hao lõi và đặc tính từ trễ: Vật liệu VĐH có tổn hao lõi thấp hơn khoảng 50% so với thép cán lạnh, đồng thời đặc tính từ trễ nhỏ giúp dòng điện thứ cấp gần dạng sin hơn, cải thiện độ chính xác tín hiệu đầu ra.

3. Ảnh hưởng của dòng sơ cấp và tải thứ cấp: Khi dòng sơ cấp tăng gấp đôi, sai số máy biến dòng tăng nhưng mức tăng ở máy biến dòng lõi VĐH thấp hơn khoảng 20% so với máy biến dòng lõi thép cán lạnh. Ngoài ra, thay đổi tải thứ cấp trong phạm vi 25%-100% tải danh định không làm sai số vượt quá giới hạn cho phép theo tiêu chuẩn TCVN 7691-1:2007.

4. Điểm gập trên đường cong từ hóa: Máy biến dòng lõi VĐH có điểm gập (knee-point) cao hơn, cho phép duy trì độ chính xác trong điều kiện dòng sự cố lớn hơn, phù hợp với yêu cầu bảo vệ trong hệ thống điện.

Thảo luận kết quả

Nguyên nhân chính của việc giảm sai số máy biến dòng khi sử dụng vật liệu VĐH là do đặc tính vật lý ưu việt của vật liệu này: lực kháng từ nhỏ, điện trở suất cao và độ dày lá thép mỏng giúp giảm tổn hao từ trễ và dòng xoáy. Điều này làm giảm dòng từ hóa I0 và góc tổn hao, từ đó giảm sai số tỷ số và sai số góc pha.

So sánh với các nghiên cứu trước đây, kết quả mô phỏng phù hợp với xu hướng ứng dụng vật liệu VĐH trong máy biến áp và máy biến dòng nhằm giảm tổn hao và nâng cao độ chính xác. Việc sử dụng phần mềm Ansys Maxwell cho phép mô phỏng chi tiết trường điện từ 3D, cung cấp dữ liệu chính xác để đánh giá sai số trong các điều kiện vận hành thực tế.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh sai số tỷ số và sai số góc pha giữa các loại vật liệu, cũng như bảng tổng hợp tổn hao lõi và điểm gập trên đường cong từ hóa. Những biểu đồ này minh họa rõ ràng ưu thế của vật liệu VĐH trong việc cải thiện hiệu suất và độ chính xác máy biến dòng.

Đề xuất và khuyến nghị

1. Ứng dụng vật liệu từ vô định hình trong sản xuất máy biến dòng trung thế: Các nhà sản xuất nên ưu tiên sử dụng vật liệu VĐH cho lõi thép máy biến dòng nhằm giảm sai số và tổn hao năng lượng, nâng cao độ chính xác và tuổi thọ thiết bị. Thời gian triển khai có thể bắt đầu trong vòng 1-2 năm.

2. Nâng cao tiêu chuẩn kiểm tra và đánh giá sai số máy biến dòng: Cơ quan quản lý và các đơn vị vận hành cần áp dụng các tiêu chuẩn nghiêm ngặt hơn về sai số, đặc biệt trong điều kiện dòng sự cố, để đảm bảo an toàn và chính xác cho hệ thống điện. Khuyến nghị thực hiện trong vòng 1 năm.

3. Đào tạo và nâng cao nhận thức kỹ thuật cho cán bộ vận hành và bảo trì: Tổ chức các khóa đào tạo chuyên sâu về đặc tính vật liệu VĐH và phương pháp đánh giá sai số máy biến dòng sử dụng phần mềm mô phỏng, giúp nâng cao năng lực quản lý và vận hành thiết bị. Thời gian thực hiện trong 6-12 tháng.

4. Khuyến khích nghiên cứu và phát triển công nghệ chế tạo vật liệu VĐH trong nước: Đầu tư nghiên cứu công nghệ sản xuất vật liệu VĐH và ứng dụng trong thiết bị điện nhằm giảm phụ thuộc nhập khẩu, tăng cường năng lực công nghiệp quốc gia. Kế hoạch dài hạn từ 3-5 năm.

Đối tượng nên tham khảo luận văn

1. Các nhà sản xuất thiết bị điện và máy biến dòng: Luận văn cung cấp cơ sở khoa học và dữ liệu thực nghiệm để cải tiến thiết kế, lựa chọn vật liệu và nâng cao chất lượng sản phẩm.

2. Kỹ sư vận hành và bảo trì hệ thống điện: Thông tin về sai số máy biến dòng và ảnh hưởng của vật liệu giúp họ hiểu rõ hơn về nguyên nhân và cách khắc phục các vấn đề kỹ thuật trong thực tế.

3. Cơ quan quản lý và ban kỹ thuật ngành điện: Tài liệu hỗ trợ xây dựng tiêu chuẩn kỹ thuật, quy định kiểm tra và đánh giá chất lượng máy biến dòng, đảm bảo an toàn và hiệu quả vận hành hệ thống điện.

4. Các nhà nghiên cứu và sinh viên chuyên ngành kỹ thuật điện: Luận văn là nguồn tham khảo quý giá về vật liệu từ vô định hình, phương pháp mô phỏng phần tử hữu hạn và phân tích sai số trong thiết bị điện trung thế.

Câu hỏi thường gặp

1. Vật liệu từ vô định hình có ưu điểm gì so với thép cán lạnh trong máy biến dòng?
   Vật liệu VĐH có lực kháng từ nhỏ, điện trở suất cao và độ dày lá thép mỏng, giúp giảm tổn hao lõi và dòng từ hóa, từ đó giảm sai số máy biến dòng và cải thiện hiệu suất vận hành.

2. Sai số máy biến dòng được xác định như thế nào?
   Sai số bao gồm sai số tỷ số (chênh lệch giữa tỷ số biến dòng thực tế và danh định) và sai số góc pha (độ lệch pha giữa dòng sơ cấp và thứ cấp), được tính theo tiêu chuẩn quốc tế và Việt Nam.

3. Phần mềm Ansys Maxwell được sử dụng để làm gì trong nghiên cứu này?
   Ansys Maxwell dùng để mô phỏng trường điện từ 3D của máy biến dòng với các loại vật liệu khác nhau, giúp đánh giá sai số và đặc tính từ hóa chính xác trong các điều kiện vận hành khác nhau.

4. Máy biến dòng lõi VĐH có thể ứng dụng trong những điều kiện nào?
   Máy biến dòng lõi VĐH phù hợp cho các hệ thống điện trung thế ngoài trời, đặc biệt trong các điều kiện dòng sự cố lớn và yêu cầu độ chính xác cao cho đo lường và bảo vệ.

5. Làm thế nào để giảm sai số máy biến dòng trong thực tế?
   Ngoài việc sử dụng vật liệu VĐH, cần thiết kế mạch từ hợp lý, đảm bảo tải thứ cấp phù hợp, tránh để hở mạch thứ cấp và áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt trong sản xuất và vận hành.

Kết luận

• Máy biến dòng trung thế sử dụng vật liệu từ vô định hình cho lõi thép có sai số thấp hơn 30-40% so với thép cán lạnh truyền thống, đồng thời giảm tổn hao lõi và cải thiện đặc tính từ trễ.
• Phần mềm Ansys Maxwell là công cụ hiệu quả để mô phỏng và đánh giá sai số máy biến dòng trong các điều kiện vận hành thực tế.
• Vật liệu VĐH giúp máy biến dòng duy trì độ chính xác cao ngay cả khi dòng sơ cấp tăng gấp đôi hoặc tải thay đổi trong phạm vi cho phép.
• Nghiên cứu góp phần thúc đẩy ứng dụng vật liệu VĐH trong ngành điện Việt Nam, nâng cao hiệu quả và an toàn hệ thống điện trung thế.
• Đề xuất triển khai ứng dụng vật liệu VĐH trong sản xuất, nâng cao tiêu chuẩn kỹ thuật và đào tạo nhân lực để phát huy tối đa lợi ích của nghiên cứu.

Tiếp theo, các đơn vị sản xuất và quản lý nên phối hợp triển khai các giải pháp đề xuất nhằm nâng cao chất lượng máy biến dòng trung thế, đồng thời tiếp tục nghiên cứu mở rộng ứng dụng vật liệu VĐH trong các thiết bị điện khác.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ MÁY BIẾN DÒNG ĐIỆN TRUNG THẾ CÓ LÕI THÉP BẰNG VẬT LIỆU TỪ VÔ ĐỊNH HÌNH 1. Khái niệm chung về máy biến dòng Máy biến dòng là thiết bị điện tĩnh, làm việc dựa trên nguyên lý cảm ứng điện từ, biến đổi dòng điện ở phía sơ cấp thành dòng điện phía thứ cấp có giá trị tiêu chuẩn là 5A hoặc 1A, điện áp an toàn cung cấp cho mạch đo lường và bảo vệ.1 Cấu tạo Về cấu tạo của máy biến dòng, máy biến dòng gồm các phần chính: mạch từ, phần dây quấn và phần cách điện. a) Mạch từ Mạch từ của máy biến dòng được ghép từ các lá thép kỹ thuật điện thành mạch vòng khép kín, giữa các lá thép có sơn cách điện với nhau. Do yêu cầu về tổn hao kích từ và tổn hao dây quấn không cao nên thông thường mạch từ của máy biến dòng có cấu tạo gồm nhiều lớp lá thép kỹ thuật điện dạng bản dẹt quấn đè lên nhau thành hình xuyến như dưới đây: Hình 1.

Mạch từ của máy biến dòng b) Phần dây quấn 8 Phần dây quấn của máy biến dòng bao gồm: dây quấn sơ cấp và dây quấn thứ cấp. - Dây quấn nhận năng lượng từ mạch ngoài cung cấp gọi là dây quấn sơ cấp. - Dây quấn cung cấp năng lượng cho phụ tải gọi là dây quấn thứ cấp. Dây quấn sơ cấp có thể có: * Một vòng dây: Hình 1.

Mạch từ của máy biến dòng Đây là loại biến dòng dùng phổ biến trong các ứng dụng với điện áp thấp ≤ 1kV (trong các tủ điện hạ thế) hoặc trong các mạch điện tử có độ chính xác cao (trong các công tơ điện tử). Khi đó phần dây dẫn của mạch ngoài xuyên qua cửa sổ mạch từ của máy biến dòng được xem là dây sơ cấp của máy biến dòng. 9 * Nhiều vòng dây: Hình 1. Máy biến dòng có nhiều vòng dây sơ cấp Đây là loại biến dòng dùng phổ biến trong các ứng dụng với điện áp trung thế và cao thế (trong các tủ điện trung thế và các trạm điện).

Dây quấn sơ cấp sẽ bao gồm các vòng dây quấn qua cửa sổ mạch từ và phần đầu nối sơ cấp để nối điện với lưới. Dây quấn thứ cấp gồm nhiều vòng dây được quấn quanh cửa sổ mạch từ và cách điện với mạch từ. Đầu ra của dây quấn thứ cấp được nối với tải. Trong trường hợp máy biến dòng điện trung thế hoặc cao thế, dây thứ cấp được bố trí có đủ khoảng cách với dây sơ cấp để tránh gây phóng điện từ dây sơ cấp tới dây thứ cấp.

c) Phần cách điện Cách điện của máy biến dòng gồm có: cách điện giữa phần sơ cấp với phần 10 thứ cấp (hay còn gọi là cách điện giữa phần cao áp với phần hạ áp), cách điện giữa dây sơ cấp, thứ cấp với phần khác và vật liệu cách điện chính của máy biến dòng. Vật liệu cách điện chính của máy biến dòng có thể là dầu cách điện, epoxy, nhựa hoặc không khí. Cách điện giữa dây sơ cấp, thứ cấp với các phần khác của máy là các ghen cách điện, băng cách điện hoặc là vật liệu cách điện chính của máy biến dòng,. Đối với các máy biến dòng có một vòng dây sơ cấp thì cách điện giữa phần sơ cấp và thứ cấp chính là không khí còn đối với các máy biến dòng có nhiều vòng dây sơ cấp thì cách điện giữa phần sơ cấp và thứ cấp là vật liệu cách điện chính của máy biến dòng, sứ cách điện,.

Lõi tôn sau khi quấn cách điện trước khi quấn dây thứ cấp 1. Nguyên lý làm việc[4,6,8] Về nguyên lý làm việc cơ bản máy biến dòng giống máy biến áp nhưng nó cũng có những đặc điểm khác: 11 Chế độ ngắn mạch là chế độ làm việc bình thường của máy biến dòng trong khi đối với máy biến áp là sự cố. Khi làm việc cuộn thứ dây thứ cấp của máy biến áp có thể để hở mạch, còn của máy biến dòng không cho phép vì như vậy sẽ sinh ra điện thế cao nguy hiểm cho công nhân phục vụ và có thể gây hư hỏng cách điện của máy biến dòng. Từ cảm của máy biến dòng thay đổi còn của máy biến áp là hằng số.

Dòng điện chạy trong cuộn thứ cấp của máy biến dòng không phụ thuộc vào phụ tải mà chỉ phụ thuộc vào dòng điện sơ cấp, còn của máy biến áp hoàn toàn phụ thuộc vào phụ tải. Phụ tải và sai số của máy biến dòng có quan hệ với nhau. Sơ đồ nguyên lý của máy biến dòng được mô tả như hình vẽ: Hình 1. Sơ đồ nguyên lý máy biến dòng[1] Trong đó: • I1, Z1, W1 - dòng điện phía sơ cấp, tổng trở phía sơ cấp và số vòng dây sơ cấp.

• I2, Z2, W2 - dòng điện phía thứ cấp, tổng trở phía thứ cấp và số vòng dây thứ cấp. • Zt - tổng trở của tải. 12 Xét trường hợp máy biến dòng nối với phụ tải, dây quấn sơ cấp nối với điện áp xoay chiều hình sin. Khi đó dòng điện I1 chạy qua dây quấn sơ cấp tạo nên từ trường xoay chiều sinh ra từ thông Φ trong mạch từ.

Từ thông Φ cảm ứng lên dây quấn thứ cấp và sinh ra dòng điện thứ cấp I2. Ta có sơ đồ thay thế của máy biến dòng: Hình 1. Sơ đồ thay thế máy biến dòng [8] Từ sơ đồ thay thế đẳng trị ta thấy: I 2  I1'  I 0 Chính sự có mặt của dòng từ hóa I0 đã làm cho dòng điện thứ cấp I2 sai I .n khác với dòng sơ cấp I1 quy đổi về phía thứ cấp ( I 2  1 1 ) dòng từ hóa I0 n2 càng lớn thì sai số của máy biến dòng càng cao. Đối với máy biến dòng lý tưởng, có thể coi dòng từ hóa nhỏ không đáng kể (I0 ≈ 0) và như vậy về giá trị hiệu dụng ta có: I1.n2 Như vậy máy biến dòng là thiết bị điện chuyển đổi dòng điện từ phía sơ cấp sang phía thứ cấp theo tỷ lệ nghịch với số vòng dây của cuộn sơ cấp và thứ cấp.

Mặt khác từ sơ đồ thay thế của máy biến dòng ta thấy: điện áp sơ cấp được I1 nhân với tỷ số biến đổi k  còn tổng trở tương đương Z1 = z1.k2, trong đó z1 I2 13 là tổng trở thực của mạch sơ cấp. Thông thường tỷ số biến đổi k của máy biến dòng có giá trị lớn (VD: k = 100/5 = 20, k = 500/5 = 100,.) vì vậy tổng trở phía sơ cấp được nhân với hệ số k2 sẽ có giá trị rất lớn so với tổng trở mạch thứ cấp, và cho dù có thay đổi tải phía thứ cấp trong một giới hạn rất rộng, (thậm chí để hở mạch thứ cấp với Z2 = ∞) cũng không ảnh hưởng gì đến trị số của dòng sơ cấp. Do đó máy biến dòng được xem như một nguồn dòng điện, làm nhiệm vụ cách ly mạch thứ cấp khỏi điện áp cao phía sơ cấp và đảm bảo dòng điện thứ cấp tiêu chuẩn (5 hoặc 1A). Đối với máy biến dòng ta có sự phân biệt về sai số: sai số về trị số dòng điện, sai số góc, và sai số phức hợp.

I 2R t Et I 2 Xt I 0a I 0r I0 Ut I2 I 1' 1 I0 Hình 1. Đồ thị vectơ của máy biến dòng[8] a) Sai số về trị số dòng điện fi: Bằng hiệu số giữa biên độ dòng điện sơ cấp khi tính quy đổi I1 với dòng điện thứ cấp I2, về trị số sai số này gần bằng thành phần I0a của dòng điện từ hóa chiếu lên trục (trùng pha) của dòng điện thứ cấp I2. b) Sai số góc θ1: Bằng góc lệch pha θ giữa các vectơ dòng điện sơ cấp và thứ cấp. Về trị số sai số góc θ1 tỷ lệ với thành phần I0r của dòng điện từ hóa thẳng góc với trục của dòng điện thứ cấp I2.

14 c) Sai số phức hợp Fi: Sai số phức hợp của máy biến dòng điện được định nghĩa như trị số hiệu dụng của dòng điện thứ cấp lý tưởng với dòng điện thứ cấp thực tế, nó bao gồm cả sai số về trị số lẫn sai số góc có xét đến ảnh hưởng của các hài bậc cao trong dòng điện từ hóa [8]: T 1  (ki 2  i1 ) 2 dt T0 Fi  100. % I1 trong đó: • Fi - sai số phức hợp tính bằng %. • T - chu kỳ của dòng điện xoay chiều, s. • k - tỷ số biến đổi của máy biến dòng.

• i2 - giá trị tức thời của dòng điện thứ cấp. • i1, I1 - tương ứng là giá trị tức thời và giá trị hiệu dụng của dòng điện sơ cấp. Phân loại máy biến dòng: 1.1 Theo điện áp làm việc của máy biến dòng Máy biến dòng hạ thế (Uđm ≤ 1kV). Máy biến dòng trung thế (1kV < Uđm < 110kV).

Máy biến dòng cao thế (Uđm ≥ 110kV).2 Theo chức năng của máy biến dòng Máy biến dòng cung cấp cho mạch đo lường. Máy biến dòng cung cấp cho mạch bảo vệ: bảo vệ so lệch, bảo vệ chạm đất, bảo vệ thứ tự không,… Máy biến dòng hỗn hợp: cung cấp cho cả mạch đo lường và bảo vệ. 15 Máy biến dòng thí nghiệm (thường có cấp chính xác cao). Máy biến dòng trung gian (dùng để cách ly thiết bị với điện áp cao).3 Theo vị trí làm việc của máy biến dòng Máy biến dòng sử dụng trong nhà, lắp đặt trong tủ điện.

Máy biến dòng sử dụng ngoài trời, trên đường dây, tại các trạm điện. Máy biến dòng đặt ở các vị trí đặc biệt.4 Theo vật liệu cách điện chính của máy biến dòng: Máy biến dòng cách điện khí (GIS). Máy biến dòng cách điện dầu. Máy biến dòng cách điện khô (Nhựa đúc, epoxy, .5 Theo hình dạng bên ngoài của máy biến dòng: Máy biến dòng kiểu sứ xuyên hay dạng cửa sổ.

Máy biến dòng kiểu thanh cái.6 Theo tần số làm việc của máy biến dòng: Máy biến dòng tần số công nghiệp. Máy biến dòng tần số biến thiên sử dụng trên tàu thủy. Máy biến dòng tần số cao 1. Phương pháp vàcông nghệ sản xuất vật liệu từ vô định hình 1.

Phương pháp chế tạo vật liệu từ vô định hình Để chế tạo vật liệu VĐH, cho tới hiện nay người ta sử dụng 20 phương pháp khác nhau. Tuy nhiên, để đơn giản có thể theo phương pháp nguội nhanh từ tinh thể lỏng. Nguội nhanh là công nghệ làm đông cứng gần như tức thời các hợp kim 16 lỏng. Đại lượng đặc trưng cho quá trình nguội của hợp kim là tốc độ nguội, có đơn vị là 0K/s (độ Kelvin/giây).
