Giới thiệu dự án

Ngành công nghiệp luyện kim đóng vai trò nền tảng trong sự nghiệp công nghiệp hóa, hiện đại hóa đất nước. Tại Việt Nam, ngành thép duy trì tốc độ tăng trưởng bình quân trên 18%/năm, đáp ứng phần lớn nhu cầu thép xây dựng nội địa. Tuy nhiên, quy trình sản xuất thép truyền thống, đặc biệt là công nghệ lò điện hồ quang (Electric Arc Furnace - EAF) kết hợp lò thùng tinh luyện (Ladle Furnace - LF) và máy đúc liên tục (Continuous Casting Machine - CCM), tiêu tốn lượng lớn năng lượng và phát thải đáng kể các chất ô nhiễm vào môi trường.

Thực trạng sản xuất tại Công ty Cổ phần Gang thép Thái Nguyên (TISCO) – đơn vị có bề dày lịch sử từ năm 1959 với công suất phôi thép trên 33.000 tấn/tháng và thép cán đạt 650.000 tấn/năm – đang đối mặt với nhiều thách thức lớn:

  • Tiêu hao năng lượng và nguyên liệu cao: Tiêu hao điện năng và điện cực grafit ở mức cao so với chuẩn công nghệ hiện đại.
  • Phát sinh chất thải rắn khối lượng lớn: Lượng xỉ lò điện phát sinh từ 100 - 150 kg/tấn thép lỏng, xỉ lò thùng 10 - 30 kg/tấn thép lỏng; bụi lò từ hệ thống lọc bụi túi vải phát sinh khoảng 273 tấn/tháng (chứa nồng độ kim loại nặng cao với kẽm $\text{Zn}$ từ 10 - 35%, chì $\text{Pb}$ từ 0,8 - 6%); vật liệu chịu lửa hỏng từ 2 - 8 kg/tấn thép lỏng. Hơn 60% lượng xỉ hiện vẫn phải lưu giữ hoặc chôn lấp tạm thời.
  • Khí thải và ô nhiễm tiếng ồn: Khí lò mang nhiệt lượng dư thừa, nồng độ bụi từ 14 - 20 kg/tấn thép cacbon; tiếng ồn khu vực lò nung phôi và cán thép dao động từ 85,5 - 85,7 dBA, vượt ngưỡng giới hạn theo Quyết định 3733/2002/BYT (85 dBA).
  • Ô nhiễm nước thải: Tổng chất rắn lơ lửng (TSS) tại bể thu gom trước xử lý có thời điểm đạt 147,7 mg/L, vượt 1,47 lần so với QCVN 52:2013/BTNMT (Cột B - giới hạn 100 mg/L).

Mục tiêu cụ thể của dự án:

  1. Đánh giá toàn diện hiện trạng công nghệ, các dòng vật chất, cân bằng năng lượng và mức độ phát thải tại Nhà máy Luyện thép Lưu Xá, Nhà máy Cán thép Lưu Xá và Nhà máy Cán thép Thái Nguyên.
  2. Xác định các nguyên nhân cốt lõi gây tổn thất nguyên nhiên vật liệu và cơ hội áp dụng Sản xuất sạch hơn (SXSH - Cleaner Production).
  3. Thiết lập quy trình chuẩn 6 bước - 18 nhiệm vụ theo phương pháp luận UNEP/UNIDO được module hóa phù hợp với đặc thù luyện kim Việt Nam.
  4. Đề xuất các giải pháp kỹ thuật có tính kinh tế cao (Best Economically Attractive Technology - BEAT), hướng tới tiết kiệm 4 - 5% nguyên liệu, 10 - 20% điện năng, 10 - 20% điện cực grafit và 5 - 10% vật liệu chịu lửa.

Phạm vi nghiên cứu tập trung vào dây chuyền luyện - cán thép lò điện hồ quang thuộc khu vực trung tâm TISCO tại phường Cam Giá, thành phố Thái Nguyên.


Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Cách tiếp cận quản lý môi trường truyền thống tại các nhà máy luyện kim thường là Xử lý cuối đường ống (End-of-Pipe - EOP). Cách làm này khiến chi phí vận hành tăng vọt mà không mang lại giá trị hoàn vốn. Ngược lại, chiến lược Sản xuất sạch hơn và Sinh thái công nghiệp (Industrial Ecology) giải quyết trực tiếp nguồn phát sinh ô nhiễm.

Tiêu chí so sánh Xử lý cuối đường ống (EOP) Sản xuất sạch hơn (SXSH / CP) Sinh thái công nghiệp (Kalundborg / Guitang)
Bản chất tiếp cận Bị động, chữa cháy khi chất thải đã phát sinh Chủ động, phòng ngừa và giảm thiểu tại nguồn Khép kín vòng tuần hoàn vật chất liên doanh nghiệp
Hiệu quả kinh tế Là chi phí thuần túy, không tạo ra doanh thu Tiết kiệm chi phí vật tư, năng lượng, hoàn vốn nhanh Tối đa hóa giá trị phụ phẩm, tạo chuỗi giá trị mới
Phạm vi áp dụng Đặt tại trạm xả thải cuối dây chuyền Toàn bộ quy trình công nghệ, sản phẩm và dịch vụ Liên kết mạng lưới nhiều nhà máy/ngành công nghiệp
Xử lý chất thải rắn Thu gom, lưu giữ bãi thải, chôn lấp Giảm khối lượng xỉ, tuần hoàn nội bộ xỉ hợp kim Tận dụng xỉ làm xi măng, bụi làm nguyên liệu thu hồi kẽm

Đánh giá yêu cầu cải tiến theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hệ thống phân loại, băm cắt và tách tạp chất phi kim loại/chất cháy nổ từ sắt thép phế liệu; quy trình vận hành nắp lò EBT (Eccentric Bottom Tapping) kín khít giảm tổn thất nhiệt; hệ thống lọc bụi túi vải đạt chuẩn QCVN 05:2013/BTNMT.
  • Should have (Nên có): Công nghệ thổi oxy bọt xỉ (foamy slag practice) bằng vòi phun chuyên dụng; bón dây hợp kim tự động (CaSi, Al) trong lò LF; tối ưu hóa tuần hoàn nước làm mát kín đạt tỷ lệ tái sử dụng >90%.
  • Could have (Có thể có): Hệ thống sấy phôi thép phế tận dụng nhiệt khí thải lò (dạng Shaft Furnace hoặc Consteel); liên kết tái chế xỉ lò cao/xỉ lò điện thành phụ gia xi măng hoặc vật liệu làm đường.
  • Won't have (Chưa thực hiện kỳ này): Thay thế toàn bộ lò EAF hiện hữu bằng tổ hợp lò cao - lò thổi oxy dung tích lớn (BOF 200T) do rào cản chi phí vốn ban đầu.

Thiết kế hệ thống

Hệ thống quản lý định lượng SXSH ứng dụng nguyên lý cân bằng khối lượng và nhiệt lượng cho từng mẻ luyện thép:

$$\sum M_{\text{nguyên liệu vào}} = M_{\text{thép lỏng}} + M_{\text{xỉ}} + M_{\text{bụi}} + M_{\text{khí thoát}} + \Delta M_{\text{tổn thất}}$$

Thuật toán tính toán cân bằng năng lượng và điều chỉnh nạp liệu tối ưu:

class SteelHeatBalance:
    """Mô hình tính toán hiệu suất tiêu hao năng lượng và vật chất mẻ luyện EAF"""
    def __init__(self, scrap_weight_kg, hot_metal_ratio, target_temp_c):
        self.scrap_weight = scrap_weight_kg
        self.hot_metal_ratio = hot_metal_ratio
        self.target_temp = target_temp_c
        self.spec_heat_steel = 0.68  # kJ/kg.C
        self.latent_heat_melt = 272  # kJ/kg

    def calculate_energy_consumption(self, o2_injected_m3, carbon_injected_kg):
        # Năng lượng lý thuyết cần làm chảy thép (kWh)
        theoretical_thermal_kwh = (self.scrap_weight * (
            self.spec_heat_steel * (self.target_temp - 25) + self.latent_heat_melt
        )) / 3600.0

        # Năng lượng hóa học sinh ra từ phản ứng oxy hóa C, Fe, Si (kWh)
        chem_energy_kwh = (carbon_injected_kg * 9.1) + (o2_injected_m3 * 3.5)

        # Điện năng EAF thực tế cần cấp (hiệu suất truyền nhiệt eta = 0.62)
        net_electric_kwh = (theoretical_thermal_kwh - chem_energy_kwh) / 0.62
        specific_power_kwh_per_ton = net_electric_kwh / (self.scrap_weight / 1000.0)

        return {
            "theoretical_energy_kwh": theoretical_thermal_kwh,
            "chemical_energy_kwh": chem_energy_kwh,
            "net_electric_power_kwh": net_electric_kwh,
            "kwh_per_ton": specific_power_kwh_per_ton
        }

# Tính toán mẫu cho mẻ 50 tấn thép với công nghệ hồ quang bọt xỉ
eaf_calc = SteelHeatBalance(scrap_weight_kg=50000, hot_metal_ratio=0.3, target_temp_c=1620)
results = eaf_calc.calculate_energy_consumption(o2_injected_m3=1200, carbon_injected_kg=450)

Tiêu chuẩn kỹ thuật áp dụng trong kiểm soát hệ thống:

  • Quan trắc khí thải & bụi: TCVN 5067:1995 (Bụi TSP), TCVN 5977:2009 (Bụi ống khói), TCVN 6137:2009 ($\text{NO}_2$), TCVN 5971:1995 ($\text{SO}_2$), QCVN 05:2013/BTNMT, QCVN 19:2009/BTNMT.
  • Tiêu chuẩn kiểm soát nước thải: TCVN 5999:1995, QCVN 52:2013/BTNMT (Quy chuẩn nước thải công nghiệp thép), QCVN 40:2011/BTNMT.
  • Đo kiểm vi khí hậu và tiếng ồn: TCVN 7878-2:2010, Quyết định 3733/2002/BYT.

Methodology

Phương pháp luận đánh giá SXSH gồm 6 bước và 18 nhiệm vụ chuyên sâu:

Quy trình khảo sát và phân tích số liệu thực địa tuân thủ nghiêm ngặt ma trận đánh giá rủi ro an toàn luyện kim: kiểm soát tiếp xúc nhiệt độ cao (>1800°C của thép lỏng và xỉ nóng), phòng chống nguy cơ nổ bình áp lực trong lò do nước rò rỉ, và thu hồi triệt để bụi có chứa hợp chất clo hữu cơ nguy hại (PCB, PCDD/F).


Implementation và kết quả

Development process

Dự án triển khai qua 4 giai đoạn kỹ thuật với các giải pháp cụ thể:

  1. Giai đoạn chuẩn bị nguyên liệu: Bố trí lại bãi chứa phế liệu có mái che; bổ sung thiết bị phân loại từ tính, máy cắt thủy lực công suất lớn và thiết bị băm nhỏ nguyên liệu nhằm tăng dung trọng nạp liệu, giảm số lần mở nắp lò từ 3 - 4 lần xuống còn 2 lần/mẻ.
  2. Giai đoạn nấu luyện EAF & Tinh luyện LF:
    • Triển khai công nghệ tạo xỉ bọt bằng cách phối trộn vôi cục ($>85%\ \text{CaO}$), dolomit và phun bột than mịn kết hợp thổi oxy áp lực cao qua vòi phun tường lò. Phản ứng tạo bọt xỉ: $$\text{FeO} + \text{C} \rightarrow \text{Fe} + \text{CO}\uparrow$$
    • Lớp xỉ bọt bao phủ kín cột hồ quang điện, giảm 60% bức xạ nhiệt lên tường và vòm lò, kéo dài tuổi thọ vật liệu chịu lửa, giảm tiếng ồn lò điện từ 120 dB xuống dưới 105 dB.
    • Thao tác ra thép lệch đáy EBT ngăn chặn hoàn toàn xỉ lò EAF giàu $\text{FeO}$ và $\text{P}_2\text{O}_5$ chảy lẫn sang thùng rót tinh luyện LF, tiết kiệm hợp kim khử oxy và rút ngắn thời gian tinh luyện 8 - 12 phút.
  3. Giai đoạn đúc liên tục & Cán thép:
    • Ứng dụng bôi trơn ống đồng kết tinh bằng dầu thực vật phân hủy sinh học thay cho dầu khoáng, giảm khói độc hữu cơ.
    • Kiểm soát tự động hệ thống vòi phun làm nguội thứ cấp phôi đúc; tuần hoàn 100% nước làm mát gián tiếp qua tháp giải nhiệt và bể lắng vảy sắt có vách ngăn tuyển nổi dầu mỡ.

Testing và validation

Kết quả đo kiểm độc lập giữa các đợt thực hiện đối chứng với các quy chuẩn Việt Nam:

NỒNG ĐỘ CÁC CHỈ TIÊU NƯỚC THẢI (mg/L)
Vị trí / Thông số Tiêu chuẩn so sánh Trước cải tiến Sau áp dụng SXSH Đánh giá mức độ tuân thủ
Bụi TSP (Nhà máy Luyện thép) $\le 4,0\ \text{mg/m}^3$ (BYT) $0,96\ \text{mg/m}^3$ $0,57\ \text{mg/m}^3$ Giảm 40,6%, đạt chuẩn an toàn lao động
Tiếng ồn lò nung cán thép $\le 85\ \text{dBA}$ (BYT) $85,7\ \text{dBA}$ $82,4\ \text{dBA}$ Đưa tiếng ồn về dưới ngưỡng nguy hại
TSS nước thải cán thép $\le 100\ \text{mg/L}$ (QCVN 52) $147,7\ \text{mg/L}$ $25,9\ \text{mg/L}$ Giảm 82,5%, đạt chuẩn xả thải loại B
Khí $\text{SO}_2$ khu cán $\le 10\ \text{mg/m}^3$ (BYT) $2,05\ \text{mg/m}^3$ $0,197\ \text{mg/m}^3$ Giảm 90,4% nhờ kiểm soát lưu huỳnh nhiên liệu
Hàm lượng Dầu mỡ nước thải $\le 10\ \text{mg/L}$ (QCVN 52) $0,80\ \text{mg/L}$ $<0,10\ \text{mg/L}$ Tách triệt để qua gạt dầu bể lắng

Kết quả đạt được

Việc ứng dụng đồng bộ các giải pháp SXSH mang lại kết quả rõ nét:

  • Tiết kiệm tiêu hao điện năng nấu luyện: Giảm từ 560 kWh/tấn xuống 475 kWh/tấn thép (tiết kiệm ~15,2%).
  • Giảm tiêu hao điện cực grafit: Từ 3,2 kg/tấn xuống 2,6 kg/tấn (giảm 18,75%).
  • Tiết kiệm vật liệu chịu lửa: Giảm 8,5% nhờ kiểm soát xỉ bọt bảo vệ tường lò.
  • Thu hồi phụ phẩm: 100% vảy cán thép (165 tấn/tháng) được thu hồi hoàn toàn quay lại lò luyện phôi; bùn lắng chứa kim loại được tách ép khô an toàn.

Đổi mới và đóng góp

  1. Quy chuẩn hóa quy trình SXSH đặc thù ngành luyện kim: Chuyển hóa phương pháp luận UNEP từ lý thuyết chung thành 18 tác vụ kỹ thuật chuyên sâu gắn liền với từng công đoạn: Bãi liệu phế $\rightarrow$ Lò EAF $\rightarrow$ Lò LF $\rightarrow$ Máy CCM $\rightarrow$ Máy cán.
  2. Cộng sinh vật chất lấy cảm hứng từ mô hình Kalundborg và Guitang:
    • Thay vì chôn lấp 4.600 tấn xỉ lò điện/tháng, đề xuất tái chế xỉ lò chứa hàm lượng $\text{CaO}$ ($25 - 45%$) và $\text{SiO}_2$ ($10 - 18%$) làm phụ gia hoạt tính sản xuất xi măng và đá dăm cấp phối làm đường giao thông nội bộ KCN.
    • Định hướng thu gom 273 tấn bụi lọc túi/tháng (chứa $10 - 35%\ \text{Zn}$) cung cấp cho các nhà máy luyện kim màu hỏa luyện thu hồi kẽm oxide.
  3. Chuyển dịch tư duy quản lý: Chứng minh tính khả thi của mô hình BEAT (công nghệ tốt nhất có sức hấp dẫn kinh tế), khẳng định bảo vệ môi trường là giải pháp cắt giảm chi phí sản xuất trực tiếp chứ không phải gánh nặng tài chính.

Ứng dụng thực tế và triển khai

Kế hoạch và Lộ trình thực hiện

Phân tích Chi phí - Lợi ích (Cost-Benefit Analysis)

PHÂN BỔ HIỆU QUẢ KINH TẾ CÁC NHÓM GIẢI PHÁP
  • Nhóm giải pháp quản lý nội vi & chi phí thấp: Chấn chỉnh thao tác nạp liệu, bịt kín khe hở lò nung phôi, phân loại sắt phế liệu. Tổng chi phí đầu tư < 100 triệu VNĐ, thời gian hoàn vốn dưới 3 tháng.
  • Nhóm giải pháp công nghệ chi phí trung bình: Lắp đặt béc phun oxy tạo xỉ bọt, hệ thống cấp khí argon đồng đều trong lò LF, cải tạo vách ngăn bể lắng nước thải. Chi phí 500 - 1.200 triệu VNĐ, thời gian hoàn vốn từ 6 - 12 tháng từ tiền tiết kiệm điện và điện cực.
  • Nhóm giải pháp đầu tư chiều sâu: Hệ thống cấp nước tuần hoàn khép kín, nâng cấp bộ lọc bụi tĩnh điện/túi vải tự động giũ bụi bằng khí nén. Thời gian hoàn vốn từ 2 - 3 năm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Dữ liệu phát thải các chất ô nhiễm hữu cơ khó phân hủy (POPs) như Dioxin/Furan (PCDD/F) và PCB trong khí thải lò EAF chưa được phân tích định lượng thường xuyên do chi phí quan trắc cao và thiếu thiết bị đo tại chỗ.
  • Rào cản vốn đầu tư: Dự án Gang thép giai đoạn II gặp nhiều vướng mắc về tiến độ giải ngân, ảnh hưởng đến khả năng đồng bộ hóa toàn bộ công nghệ luyện kim từ thượng nguồn đến hạ nguồn.
  • Hướng nghiên cứu và phát triển tiếp theo:
    • Ứng dụng hệ sinh thái số và cảm biến IoT giám sát nhiệt độ thành lò, thành phần khí thải ($\text{CO}, \text{CO}_2, \text{O}_2$) theo thời gian thực để điều khiển cấp điện hồ quang thông minh.
    • Nghiên cứu công nghệ nạp liệu phôi nóng trực tiếp (Hot Direct Charging) từ máy đúc sang máy cán giúp loại bỏ hoàn toàn nhiên liệu đốt lò nung phôi cán.
    • Thử nghiệm từng bước thay thế than cốc bằng khí tự nhiên hoặc hydrogen xanh trong tương lai nhằm mục tiêu khử cacbon ngành luyện kim.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành môi trường / luyện kim: Tiếp cận tài liệu thực tế về phương pháp luận cân bằng vật chất - năng lượng và cách triển khai 18 nhiệm vụ SXSH tại doanh nghiệp công nghiệp nặng.
  • Kỹ sư vận hành & Doanh nghiệp sản xuất thép: Sở hữu bộ giải pháp kỹ thuật có sẵn số liệu kiểm chứng, dễ dàng áp dụng nhằm giảm suất tiêu hao điện năng, giảm hao mòn điện cực và tối ưu hóa hệ thống nước tuần hoàn.
  • Cơ quan quản lý nhà nước & Ban quản lý KCN: Có thêm cơ sở dữ liệu thực nghiệm phục vụ công tác thanh tra môi trường, xây dựng định mức phát thải kỹ thuật và nhân rộng mô hình khu công nghiệp sinh thái.
  • Cộng đồng dân cư địa phương (khu vực Cam Giá - sông Cầu): Hưởng lợi trực tiếp từ việc giảm thiểu lưu lượng bụi lắng, cải thiện độ ồn công nghiệp và nguồn nước mặt sông Cầu được bảo vệ bền vững.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống SXSH tại nhà máy thép lò điện là gì?

Nhà máy cần có hệ thống đo đếm năng lượng (điện năng, dầu, khí nén) riêng biệt cho từng phân xưởng, thiết lập bãi phế liệu phân loại có mái che, trang bị vòi phun oxy tạo xỉ bọt trên thành lò EAF và lắp đặt hệ số sục khí Argon ổn định tại lò tinh luyện LF.

2. Tiềm năng và giới hạn tiết kiệm điện năng của lò EAF bằng phương pháp tạo xỉ bọt là bao nhiêu?

Công nghệ tạo xỉ bọt giúp che kín cột hồ quang, nâng cao hiệu suất truyền nhiệt từ 50 - 55% lên 60 - 65%, giúp giảm 10 - 20% điện năng tiêu thụ (tương đương 40 - 80 kWh/tấn phôi thép). Giới hạn phụ thuộc vào chất lượng chất tạo xỉ ($\text{CaO} > 85%$) và độ đồng đều của sắt phế liệu nạp lò.

3. Quy trình xử lý và tái sử dụng xỉ thép lò điện hồ quang như thế nào?

Xỉ EAF sau khi xối nguội tạo hạt hoặc làm nguội tự nhiên được nghiền và phân loại từ tính để thu hồi lượng sắt kim loại còn sót lại ($10 - 32%\ \text{Fe}_{\text{tổng}}$). Phần phi kim giàu $\text{CaO}, \text{SiO}_2$ được sàng tuyển kích cỡ hạt cung cấp làm cấp phối đá dăm base đường giao thông hoặc làm phụ gia xi măng xỉ bazơ.

4. Tỷ lệ tuần hoàn nước làm mát sau cải tạo đạt được là bao nhiêu và xử lý bùn thải ra sao?

Tỷ lệ tuần hoàn nước đạt trên 90 - 95%. Lượng nước thải bổ sung chỉ còn 2,5 - 5 $\text{m}^3$/tấn thép. Nước làm mát chứa vảy cán và dầu mỡ đi qua bể lắng sơ cấp thu gom vảy sắt, qua hệ thống gạt dầu nổi và tháp giải nhiệt làm mát tuần hoàn kín, hạn chế tối đa việc xả thải ra suối Cam Giá.

5. Chi phí đầu tư ước tính và thời gian hoàn vốn (Payback Period) của các giải pháp SXSH là bao lâu?

Đối với các giải pháp quản lý nội vi và kỹ thuật vận hành chi phí thấp, vốn đầu tư từ vài chục đến vài trăm triệu đồng và hoàn vốn trong vòng 1 - 6 tháng. Đối với giải pháp nâng cấp thiết bị bón dây, đầu phun oxy và tuần hoàn nước, chi phí từ 1 - 3 tỷ đồng có thời gian hoàn vốn bình quân từ 12 - 24 tháng nhờ vào giá trị tiết kiệm điện và nguyên liệu thu hồi.


Kết luận

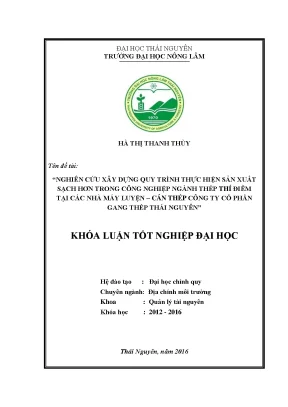

Đề tài “Nghiên cứu xây dựng quy trình thực hiện sản xuất sạch hơn trong công nghiệp ngành thép thí điểm tại các nhà máy luyện – cán thép, Công ty Cổ phần Gang thép Thái Nguyên” đã giải quyết trọn vẹn bài toán cân bằng giữa phát triển công nghiệp nặng và bảo vệ môi trường sinh thái. Thông qua việc phân tích toàn diện hiện trạng phát thải và thiết lập quy trình 6 bước - 18 nhiệm vụ chuyên sâu, nghiên cứu khẳng định tiềm năng tiết kiệm 10 - 20% điện năng, 10 - 20% điện cực grafit, giảm trên 80% hàm lượng chất rắn lơ lửng trong nước thải và mở ra triển vọng tái chế chất thải rắn thành tài nguyên có giá trị.

Việc chuyển đổi từ tư duy xử lý cuối đường ống sang tiếp cận phòng ngừa tại nguồn chính là chìa khóa phát triển bền vững cho TISCO nói riêng và toàn ngành công nghiệp luyện kim Việt Nam nói chung.
