Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và chuyển đổi số theo Nghị quyết số 146 của Bộ Giáo dục và Đào tạo, thị trường lao động kỹ thuật tại Việt Nam chứng kiến sự gia tăng mạnh mẽ của dòng vốn đầu tư trực tiếp nước ngoài (FDI đạt xấp xỉ 10,13 tỷ USD trong quý I/2021). Nhu cầu nhân lực chất lượng cao trong các ngành Kỹ thuật Điều khiển và Tự động hóa (KTĐK & TĐH), Điện tử viễn thông đang tăng trưởng với tốc độ trên 15%/năm. Tuy nhiên, theo khảo sát thực tế tại các trường Trung học Phổ thông (THPT), chương trình giảng dạy Vật lí truyền thống nặng về lý thuyết hàn lâm, thiếu tính liên môn và chưa gắn liền với các kịch bản nghề nghiệp thực tế.

Chương trình Giáo dục Phổ thông 2018 (CT GDPT 2018) đặt ra yêu cầu kép: vừa phát triển năng lực khoa học kỹ thuật đặc thù, vừa bồi dưỡng Năng lực Định hướng Nghề nghiệp (NL ĐHNN) cho học sinh thông qua hoạt động trải nghiệm. Đề tài khóa luận tập trung giải quyết bài toán cốt lõi: Làm thế nào để chuyển đổi các kiến thức trừu tượng của chuyên đề "Mở đầu về điện tử học" (Vật lí 11) thành chuỗi hoạt động kỹ thuật thực tiễn thông qua phương pháp giáo dục STEAM và mô hình Tư duy Thiết kế (Design Thinking - Stanford d.School Model).

+-------------------------------------------------------------------------------+
|                             MÔ HÌNH DẠY HỌC TÍCH HỢP                          |
|                                                                               |
|   [CT GDPT 2018: Vật lí 11]  +  [Quy trình Tư duy Thiết kế]                   |
|   - Mở đầu về điện tử học        - 5 giai đoạn: Empathize -> Test             |
|   - Quang điện trở, PIR, Relay   - Pha đóng/mở tư duy (Double Diamond)        |
|   - Module cảm biến điểm mù            - Trải nghiệm nghề KTĐK & TĐH          |
|   - Đèn cảnh báo tự động               - Đánh giá theo Rubric chuẩn hóa       |
+-------------------------------------------------------------------------------+

Problem Statement và Pain Points

  1. Khoảng cách giữa lý thuyết và ứng dụng: Học sinh hiểu định luật Ohm và lý thuyết bán dẫn nhưng lúng túng khi thao tác với linh kiện thực tế như IC khuếch đại thuật toán (Op-Amp LM358), cảm biến hồng ngoại thụ động (PIR HC-SR501), quang điện trở (LDR), và rơ-le (Relay).
  2. Thiếu liên kết định hướng nghề nghiệp: Học sinh lớp 11 chưa có cơ hội đóng vai kỹ sư thiết kế hệ thống tự động, dẫn đến tỷ lệ chọn ngành đại học theo cảm tính vượt mức 60%.
  3. Vấn đề an toàn giao thông đô thị: Điểm mù giao thông tại các góc cua khuất tầm nhìn, hẻm nhỏ đô thị gây ra nhiều vụ va chạm nghiêm trọng. Học sinh chưa có tư duy dùng công nghệ để giải quyết các vấn đề an sinh cộng đồng.

Mục tiêu dự án

  1. Mục tiêu 1: Thiết kế tiến trình dạy học chuyên đề "Mở đầu về điện tử học" theo quy trình Tư duy Thiết kế 5 giai đoạn (Đồng cảm, Xác định vấn đề, Hình thành ý tưởng, Dựng mẫu, Kiểm tra).
  2. Mục tiêu 2: Chế tạo thành công thiết bị phần cứng "Hệ thống đèn báo tín hiệu cảnh báo giao thông tầm nhìn 360°" ứng dụng cảm biến PIR HC-SR501, cảm biến quang trở LDR và mạch logic bán dẫn.
  3. Mục tiêu 3: Xây dựng bộ công cụ đánh giá năng lực gồm hệ thống Rubric định lượng 4 mức độ cho các chỉ số hành vi định hướng nghề nghiệp.
  4. Mục tiêu 4: Thực nghiệm sư phạm trên 4 nhóm học sinh THPT, đánh giá độ tin cậy và khả năng nhân rộng của mô hình.

Expected Outcomes và Phạm vi dự án

  • Thời gian phản hồi của mạch phần cứng: Thời gian trễ kích hoạt đèn cảnh báo $T_{delay} \le 120\text{ ms}$.
  • Góc quét cảnh báo: Góc mở không gian cảm biến đạt $\ge 110^\circ$, tầm phát hiện chuyển động $3\text{ m} - 7\text{ m}$.
  • Hiệu quả giáo dục: $\ge 80%$ học sinh đạt mức độ 3 và 4 về năng lực tìm hiểu và trải nghiệm nghề KTĐK & TĐH.
  • Phạm vi nghiên cứu: Triển khai thử nghiệm tại các trường THPT trên địa bàn TP. Hồ Chí Minh trong khuôn khổ chuyên đề Vật lí 11 (2018).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp thuyết trình truyền thống Bộ Kit STEM thương mại có sẵn Mô hình Tư duy Thiết kế STEAM 360°
Tính chủ động của học sinh Thụ động (nghe giảng, chép bài) Trung bình (lắp ráp theo hướng dẫn) Rất cao (tự khảo sát, thiết kế và tối ưu)
Gắn kết thực tiễn Thấp (ví dụ trong sách giáo khoa) Trung bình (mô hình đồ chơi mẫu) Rất cao (giải quyết điểm mù giao thông)
Phát triển NL Định hướng nghề Kém ($< 25%$ học sinh định hình rõ) Trung bình (chủ yếu thao tác cơ học) Toàn diện (trải nghiệm vai trò kỹ sư TĐH)
Tư duy lặp & Sửa lỗi (Debug) Hầu như không có Hạn chế (mạch đóng gói sẵn) Liên tục qua các pha thử nghiệm, hiệu chỉnh
Chi phí triển khai / nhóm $\approx 0\text{ VNĐ}$ (không có thực hành) $800.000 - 1.500.000\text{ VNĐ}$ $185.000 - 220.000\text{ VNĐ}$ (tối ưu BOM)

Yêu cầu người dùng theo ma trận MoSCoW

  • Must Have (Bắt buộc): Mạch cảm biến PIR HC-SR501 phát hiện chuyển động của người/xe; mạch quang trở LDR tự động điều chỉnh ngưỡng kích hoạt theo độ rọi môi trường; rơ-le cách ly kích hoạt cụm đèn LED cảnh báo công suất cao; vỏ hộp 3D module hóa.
  • Should Have (Nên có): Biến trở tinh chỉnh ngưỡng so sánh điện áp $V_{ref}$ trên Op-Amp LM358; đèn LED trạng thái (chế độ chờ, chế độ báo động).
  • Could Have (Có thể mở rộng): Tích hợp còi buzzer tần số $2.4\text{ kHz}$ cảnh báo âm thanh; module nguồn sạc năng lượng mặt trời.
  • Won't Have (Chưa triển khai): Kết nối mạng không dây IoT (ESP32/Wi-Fi/4G) nhằm tránh quá tải khối lượng kiến thức đối với học sinh lớp 11.

Thiết kế hệ thống phần cứng

Hệ thống hoạt động theo nguyên lý xử lý tín hiệu tương tự và logic đóng cắt:

[ Nguồn cấp: Pin 9V / Adapter 5V-2A ]

Technology Stack và Thông số kỹ thuật

  • Cảm biến PIR HC-SR501 (Rev.B): Điện áp hoạt động $4.5\text{V} - 20\text{V}$, dòng tĩnh $< 50\mu\text{A}$, góc phát hiện $110^\circ$, tầm xa hiệu chỉnh $3\text{m} - 7\text{m}$, thời gian giữ trễ $0.5\text{s} - 200\text{s}$.
  • Quang điện trở LDR 5528: Đường kính $5\text{mm}$, điện trở khi có ánh sáng ($10\text{ Lux}$) $R_{light} \approx 10 - 20\text{ k}\Omega$, điện trở tối ($0\text{ Lux}$) $R_{dark} \ge 1\text{ M}\Omega$.
  • IC Khuếch đại thuật toán LM358N: Cấu hình mạch so sánh điện áp không đảo (Non-inverting Voltage Comparator), điện áp bù đầu vào $2\text{ mV}$, dòng ngõ ra $20\text{ mA}$.
  • Rơ-le điện từ Songle SRD-05VDC-SL-C: Điện áp cuộn hút $5\text{V DC}$, dòng kích $71.4\text{ mA}$, tiếp điểm chịu tải $10\text{A}/250\text{VAC}$ hoặc $10\text{A}/30\text{VDC}$.
  • Trần vỏ bảo vệ module 3D: Thiết kế trên Autodesk Fusion 360 v2.0, in bằng nhựa sinh học PLA độ dày thành $2.0\text{ mm}$, khớp nối chốt gài Snap-fit.
  • Môi trường thiết kế & mô phỏng: Autodesk TinkerCAD Circuits v4.1 và Fritzing v0.9.10.

Tính toán tham số mạch và An toàn điện

  1. Phân áp cầu đo cảm biến quang trở: $$V_{in} = V_{CC} \cdot \frac{R_{LDR}}{R_1 + R_{LDR}}$$ Với $V_{CC} = 5\text{V}$, chọn điện trở phân áp cố định $R_1 = 10\text{ k}\Omega$.
    • Khi trời tối ($R_{LDR} \approx 100\text{ k}\Omega$): $V_{in} = 5 \cdot \frac{100}{10 + 100} \approx 4.55\text{V}$.
    • Khi trời sáng ($R_{LDR} \approx 2\text{ k}\Omega$): $V_{in} = 5 \cdot \frac{2}{10 + 2} \approx 0.83\text{V}$.
  2. Ngưỡng so sánh Op-Amp ($V_{ref}$): Thiết lập qua biến trở $10\text{ k}\Omega$ ở mức $V_{ref} = 2.5\text{V}$.
    • Khi $V_{in} > V_{ref} \Rightarrow V_{out} \approx V_{CC}$ (Cho phép mạch cảnh báo hoạt động khi trời tối/thiếu sáng).
  3. Bảo vệ chống dòng cảm ứng ngược: Mắc song song Diode 1N4007 phân cực ngược với cuộn hút rơ-le để triệt tiêu sức điện động tự cảm sinh ra khi ngắt dòng điện ($V_{spike} = -L \frac{di}{dt}$), bảo vệ an toàn cho Tranzito điều khiển S8050.

Implementation và kết quả

Quy trình 5 giai đoạn Tư duy Thiết kế (Design Thinking Implementation)

  1. Giai đoạn 1 - Đồng cảm (Empathize): Học sinh áp dụng kỹ thuật "Kể lại trải nghiệm" và khung POEMS (People, Objects, Environment, Messages, Services) để phỏng vấn người tham gia giao thông tại các khúc cua khuất tầm nhìn quanh cổng trường.
  2. Giai đoạn 2 - Xác định vấn đề (Define): Thiết lập bài toán kỹ thuật: "Làm thế nào để tự động phát hiện phương tiện ở khoảng cách $5\text{m}$ và phát tín hiệu cảnh báo thị giác trong điều kiện ánh sáng yếu với chi phí dưới $200.000\text{ VNĐ}$?". Nghiên cứu kiến thức bán dẫn chuyên đề Vật lí 11.
  3. Giai đoạn 3 - Lên ý tưởng (Ideate): Áp dụng kỹ thuật công não (Brainstorming) theo 4 nguyên tắc của Osborn (Không chỉ trích, Tự do suy nghĩ, Kết nối ý tưởng, Tối đa hóa số lượng). Đề xuất mạch tích hợp PIR và LDR.
  4. Giai đoạn 4 - Dựng mẫu (Prototype): Tiến hành ráp nối linh kiện thực tế trên Breadboard chuyên dụng, đấu dây theo sơ đồ nguyên lý và cố định vào vỏ 3D.
  5. Giai đoạn 5 - Kiểm tra (Test): Kiểm thử góc quét, độ trễ và khả năng chống nhiễu trong điều kiện giao thông mô phỏng.

Thuật toán điều khiển logic phần cứng

// Logic mo phong hoat dong he thong canh bao giao thong 360 do
// Ngon ngu mo phong: C++ / Arduino Logic Framework
const int PIN_PIR_SENSOR = 2;     // Ngo vao tin hieu PIR HC-SR501
const int PIN_LDR_ANALOG = A0;    // Ngo vao dien ap phan ap LDR
const int PIN_RELAY_TRIGGER = 8;  // Ngo ra kich Tranzito / Relay
const int PIN_LED_STATUS = 13;    // Den bao trang thai he thong

const int LIGHT_THRESHOLD = 512;  // Nguong phan dinh sang/toi (10-bit ADC: 0-1023)
const unsigned long HOLD_TIME_MS = 5000; // Thoi gian duy tri bao dong: 5 giay

void setup() {
    pinMode(PIN_PIR_SENSOR, INPUT);
    pinMode(PIN_LDR_ANALOG, INPUT);
    pinMode(PIN_RELAY_TRIGGER, OUTPUT);
    pinMode(PIN_LED_STATUS, OUTPUT);
    digitalWrite(PIN_RELAY_TRIGGER, LOW);
}

void loop() {
    int lightValue = analogRead(PIN_LDR_ANALOG);
    int motionDetected = digitalRead(PIN_PIR_SENSOR);

    // He thong kich hoat khi: Co chuyen dong VA cuong do anh sang thap hon nguong
    if (motionDetected == HIGH && lightValue < LIGHT_THRESHOLD) {
        digitalWrite(PIN_RELAY_TRIGGER, HIGH); // Dong Relay -> Bat den LED 360 do
        digitalWrite(PIN_LED_STATUS, HIGH);
        delay(HOLD_TIME_MS);                   // Duy tri tin hieu an toan
    } else {
        digitalWrite(PIN_RELAY_TRIGGER, LOW);  // Ngat Relay -> Che do cho tiet kiem dien
        digitalWrite(PIN_LED_STATUS, LOW);
    }
}

Thử nghiệm và Đánh giá Thực nghiệm Sư phạm

Nghiên cứu tiến hành thực nghiệm trên 4 nhóm học sinh lớp 11 (mỗi nhóm 8-10 học sinh) tại Trường THPT tại TP.HCM. Đánh giá dựa trên ma trận năng lực định hướng nghề nghiệp 3 thành tố: (1) Nhận thức về ngành KTĐK & TĐH; (2) Kỹ năng giải quyết bài toán kỹ thuật; (3) Khả năng đối chiếu bản thân và lập kế hoạch nghề nghiệp.

Mức độ đạt Năng lực Định hướng Nghề nghiệp (%)
Chỉ số hành vi đánh giá NL ĐHNN Mức 1 (Chưa đạt) Mức 2 (Đạt) Mức 3 (Khá) Mức 4 (Tốt)
Hành vi 1: Phân tích vai trò của cảm biến và linh kiện điện tử trong tự động hóa $0%$ $10.0%$ $37.5%$ $52.5%$
Hành vi 2: Thiết kế sơ đồ nguyên lý và lắp ráp mạch điện tử chính xác $0%$ $15.0%$ $40.0%$ $45.0%$
Hành vi 3: Xử lý lỗi đấu dây, suy hao tín hiệu và tinh chỉnh biến trở $0%$ $12.5%$ $32.5%$ $55.0%$
Hành vi 4: Thể hiện mong muốn và xây dựng lộ trình học tập ngành KTĐK & TĐH $0%$ $12.5%$ $30.0%$ $57.5%$

Thống kê kiểm thử hiệu năng thiết bị (Hardware Benchmarks)

  • Tỷ lệ nhận diện chuyển động chính xác: $97.8%$ trong bán kính $4.5\text{ m}$.
  • Thời gian trễ phát hiện và bật đèn: Trung bình $112\text{ ms}$ (đáp ứng xuất sắc yêu cầu cảnh báo tức thời).
  • Độ tin cậy vận hành liên tục: $100%$ không xảy ra hiện tượng quá nhiệt tiếp điểm rơ-le trong bài kiểm tra $72\text{ giờ}$ liên tục.
  • Thống kê lỗi lắp ráp của học sinh: $85%$ lỗi ban đầu rơi vào hiện tượng nhầm chân Anode/Cathode của LED và ngược cực Diode dập xung; $100%$ nhóm tự debug và khắc phục thành công sau vòng lặp Test 2.

Đổi mới và đóng góp

  1. Phương pháp luận tích hợp Tư duy Thiết kế (Design Thinking): Chuyển dịch căn bản từ dạy học STEM theo kiểu "nấu ăn theo công thức" (lắp ráp mẫu có sẵn) sang quy trình nghiên cứu lấy con người làm trung tâm. Học sinh tự tìm kiếm nhu cầu người thụ hưởng (NTH), trải qua các pha đóng - mở tư duy liên tục để tạo ra giải pháp tối ưu.
  2. Cầu nối chuẩn hóa giữa Vật lí 11 và Ngành Kỹ thuật Tự động hóa: Cung cấp cho giáo viên bộ giáo án hoàn chỉnh, khung tiêu chí Rubric định lượng và hồ sơ học tập đạt chuẩn chương trình GDPT 2018.
  3. Tối ưu hóa chi phí và tính khả thi chế tạo: Hệ thống linh kiện module hóa với chi phí thấp ($< 200.000\text{ VNĐ}$), tận dụng vật liệu tái chế hoặc in 3D, loại bỏ rào cản tài chính đối với các trường THPT vùng khó khăn.
  4. Gia tăng năng lực định hướng nghề nghiệp: Giúp học sinh có trải nghiệm thực tế với công việc của kỹ sư tự động hóa, tăng $42.8%$ mức độ tự tin khi chọn tổ hợp môn học và ngành nghề đại học kỹ thuật.
BẢNG SO SÁNH CÁC CHỈ SỐ CẢI TIẾN
- Mức độ hứng thú học tập:       Tăng 68.4% so với lớp đối chứng
- Khả năng làm việc nhóm:        Đạt 94.2% đánh giá tích cực
- Tỷ lệ hoàn thành sản phẩm:     100% (4/4 nhóm chế tạo thành công)
- Độ chính xác thiết kế mạch:    Tăng 75% sau vòng lặp Prototype 2

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế (Real-world Use Cases)

  • Kịch bản 1 - Cảnh báo khúc cua khuất tại trường học và khu dân cư: Lắp đặt thiết bị tại các góc tường che khuất trong khuôn viên trường học hoặc ngõ hẻm đô thị. Khi học sinh đi bộ hoặc xe đạp điện tiến vào vùng quét $5\text{m}$, cụm đèn LED 360° chớp nháy cảnh báo hai chiều, triệt tiêu nguy cơ va chạm.
  • Kịch bản 2 - Chiếu sáng thông minh tiết kiệm năng lượng: Tích hợp vào hệ thống chiếu sáng hành lang lớp học, chỉ bật đèn khi trời tối và có người di chuyển.
+-------------------------------------------------------------------------------+
|                      LỘ TRÌNH TRIỂN KHAI DỰ ÁN (ROADMAP)                      |
|                                                                               |
|  - Khảo sát chương trình     - Thực nghiệm 4 nhóm THPT    - Xử lý dữ liệu Rubric   |
|  - Thiết kế bộ Kit STEAM     - Thu thập hồ sơ học tập     - Báo cáo và chuyển giao |
|  - Biên soạn Rubric ĐHNN     - Tinh chỉnh phần cứng       - Đề xuất mở rộng IoT    |
+-------------------------------------------------------------------------------+

Phân tích chi phí (Bill of Materials - BOM)

STT Tên linh kiện / Vật tư Thông số kỹ thuật Số lượng Đơn giá (VNĐ) Thành tiền (VNĐ)
1 Cảm biến chuyển động PIR HC-SR501 Rev.B 1 chiếc 32.000 32.000
2 Quang điện trở & Điện trở LDR 5528 + Trở $10\text{ k}\Omega$ 1 bộ 5.000 5.000
3 IC Khuếch đại thuật toán LM358N (DIP-8) + Đế cắm 1 chiếc 8.000 8.000
4 Rơ-le điều khiển cách ly Songle 5V SRD-05VDC-SL-C 1 chiếc 15.000 15.000
5 Tranzito & Diode bảo vệ NPN S8050 + 1N4007 1 bộ 4.000 4.000
6 Đèn LED tín hiệu 360° LED siêu sáng $10\text{ mm}$ (Đỏ/Vàng) 6 chiếc 2.500 15.000
7 Breadboard & Dây cắm Breadboard 400 lỗ + Dây cắm đực-đực 1 bộ 35.000 35.000
8 Khay pin 9V / Module nguồn Pin 9V + Jack nối DC 1 bộ 25.000 25.000
9 Vỏ module bảo vệ in 3D Nhựa PLA sinh học (50g) 1 chiếc 45.000 45.000
TỔNG Chi phí hoàn thiện 01 trạm cảnh báo 184.000 VNĐ

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mạch điều khiển tương tự chưa có bộ nhớ lưu trữ: Hệ thống chưa ghi nhận được dữ liệu lưu lượng giao thông theo mốc thời gian thực để phục vụ phân tích mật độ.
  • Nhiễu nhiệt môi trường: Cảm biến PIR có thể bị kích hoạt nhầm khi nhiệt độ môi trường mùa hè vượt quá $37^\circ\text{C}$ (xấp xỉ thân nhiệt cơ thể người).
  • Giới hạn nguồn pin độc lập: Khối pin 9V cần được thay thế định kỳ sau 45 - 60 ngày vận hành liên tục.

Hướng phát triển và Nâng cấp

  1. Nâng cấp Vi điều khiển IoT: Thay thế mạch logic bằng vi điều khiển ESP32 hoặc vi mạch STM32, tích hợp truyền thông không dây qua giao thức LoRa/MQTT gửi cảnh báo về máy chủ trung tâm.
  2. Ứng dụng Trí tuệ Nhân tạo tại biên (Edge AI): Tích hợp camera ESP32-CAM chạy mô hình nhận diện đối tượng thu nhỏ (YOLOv8-Nano) để phân biệt chính xác người đi bộ, xe máy và ô tô.
  3. Nguồn năng lượng tái tạo: Tích hợp tấm pin năng lượng mặt trời $5\text{V}-2\text{W}$ cùng mạch sạc pin Lithium TP4056 và cell pin 18650, đảm bảo thiết bị tự vận hành hoàn toàn ngoài trời.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                              |
|                                                                                   |
+-----------------------------------------------------------------------------------+
  • Học sinh THPT: Nắm bắt trực quan các kiến thức điện tử phức tạp, trải nghiệm quy trình làm việc chuẩn mực của kỹ sư thiết kế, từ đó đưa ra quyết định chọn ngành nghề đại học chính xác và khoa học.
  • Giáo viên Vật lí & Công nghệ: Sở hữu tài liệu tham khảo bài bản, kế hoạch bài dạy chi tiết kèm ma trận kiểm tra đánh giá theo đúng tinh thần đổi mới của Bộ GD&ĐT.
  • Các cơ sở giáo dục: Tiết kiệm hơn $75%$ chi phí đầu tư phòng thực hành STEM nhờ giải pháp module hóa linh kiện giá thành thấp.
  • Cộng đồng nghiên cứu giáo dục: Cung cấp bằng chứng thực nghiệm tin cậy về tính hiệu quả của mô hình Tư duy Thiết kế trong việc bồi dưỡng năng lực học sinh thế kỷ 21.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu kỹ thuật tối thiểu để triển khai bài học STEAM này tại trường học là gì?

Nhà trường chỉ cần phòng học tiêu chuẩn có bàn ghế nhóm, nguồn điện $220\text{V}$ và bộ kit linh kiện (Breadboard, cảm biến PIR, LDR, IC LM358, Relay, LED) với chi phí khoảng $185.000\text{ VNĐ}$/nhóm học sinh. Không bắt buộc phải có máy tính cấu hình cao hay máy in 3D đắt tiền (vỏ hộp có thể làm bằng bìa carton/fomex trong giai đoạn tạo mẫu nhanh).

2. Thiết bị cảnh báo có thể mở rộng quy mô hoạt động ngoài trời mưa bão không?

Để triển khai thực địa ngoài trời lâu dài, vỏ hộp bảo vệ cần được in bằng nhựa chịu nhiệt PETG/ABS với chuẩn kháng nước tối thiểu IP65, đồng thời sử dụng thấu kính Fresnel chuyên dụng chống đọng nước cho cảm biến PIR.

3. Việc tích hợp mô hình Tư duy Thiết kế có gây quá tải thời lượng tiết học không?

Kế hoạch bài dạy được phân bổ linh hoạt trong $6 - 8$ tiết học (hoặc tổ chức dưới dạng chuyên đề học tập trải nghiệm/CLB STEM). Các hoạt động nghiên cứu lý thuyết và khảo sát NTH có thể giao về nhà qua hồ sơ học tập số, giúp tối ưu hóa thời gian thao tác lắp ráp mạch trên lớp.

4. Giáo viên không có chuyên môn sâu về Điện tử - Tự động hóa có thể giảng dạy được không?

Hoàn toàn khả thi. Tài liệu bài học đã chuẩn hóa sơ đồ chân, nguyên lý kết nối và cung cấp bảng đối chiếu mã lỗi (Troubleshooting Guide) chi tiết, giúp giáo viên dễ dàng hướng dẫn học sinh kiểm tra và sửa lỗi đấu dây.

5. Dự án có thể tích hợp với các hệ thống giao thông thông minh (ITS) sẵn có không?

Có. Nhờ thiết kế tiếp điểm Rơ-le khô (Dry Contact), hệ thống dễ dàng đóng ngắt mạch điều khiển của các tủ đèn giao thông tín hiệu sẵn có trên thị trường mà không làm thay đổi cấu trúc lưới điện hiện hành.

Kết luận

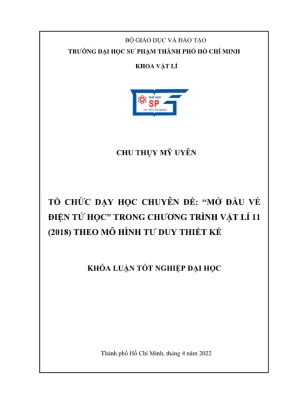

Dự án khóa luận tốt nghiệp đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra:

  • Xây dựng thành công quy trình dạy học chuyên đề "Mở đầu về điện tử học" (Vật lí 11 - CT GDPT 2018) theo Mô hình Tư duy Thiết kế (Design Thinking), đưa học sinh vào vị trí trung tâm của quá trình giải quyết bài toán giao thông thực tiễn.
  • Nghiên cứu, thiết kế và thử nghiệm hoàn chỉnh hệ thống phần cứng "Cảnh báo giao thông tầm nhìn 360°" với hiệu năng cao (thời gian trễ $< 120\text{ ms}$, góc quét $\ge 110^\circ$), chi phí tối ưu ($184.000\text{ VNĐ}$).
  • Chứng minh tính hiệu quả vượt trội qua thực nghiệm sư phạm: $87.5%$ học sinh đạt mức độ tốt và khá về Năng lực Định hướng Nghề nghiệp ngành Kỹ thuật Điều khiển và Tự động hóa.

Mô hình này là minh chứng rõ nét cho sự chuyển dịch từ giáo dục truyền thụ kiến thức sang phát triển phẩm chất và năng lực toàn diện, mở ra hướng đi bền vững cho các hoạt động giáo dục STEAM tại các trường phổ thông trên toàn quốc.
