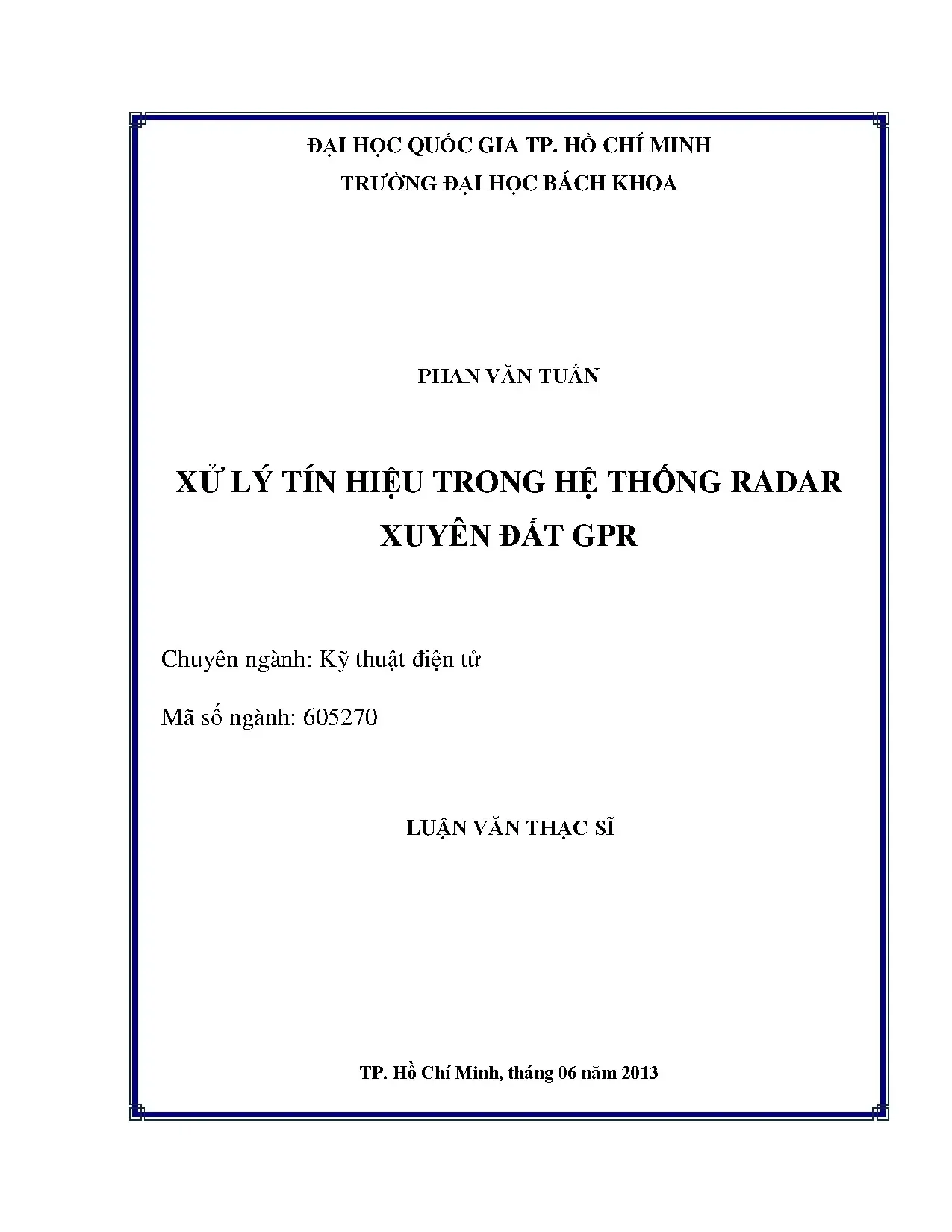

Luận văn thạc sĩ về kỹ thuật điện tử và xử lý tín hiệu trong hệ thống radar xuyên đất GPR

Phân tích toàn diện kỹ thuật điện tử trong xử lý tín hiệu radar ..., đề xuất mô hình mới, nâng cao hiệu quả ứng dụng trong công nghệ

• Tác giả: Phan Văn Tuấn
• Người hướng dẫn: TS. Đỗ Hồng Tuấn
• Trường học: Đại học Bách Khoa - Đại học Quốc Gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Xử lý tín hiệu trong hệ thống radar xuyên đất GPR
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• DANH SÁCH CÁC HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• DANH SÁCH CÁC TỪ VIẾT TẮT
• ĐẶT VẤN ĐỀ
• 1. Chương 1: GIỚI THIỆU TỔNG QUAN
• 1.1. Lịch sử phát triển
• 1.2. Giới thiệu chung
• 1.2.1. Giới thiệu chung về Radar
• 1.2.2. Giới thiệu chung về Radar xuyên đất
• 1.3. Nguyên lý hoạt động
• 2. Chương 2: CƠ SỞ HỆ THỐNG RADAR XUYÊN ĐẤT
• 2.1. Sóng điện từ
• 2.1.1. Cơ sở lý thuyết sóng điện từ
• 2.1.2. Vận tốc truyền sóng
• 2.1.3. Sự suy hao sóng điện từ
• 2.2. Tiêu chuẩn lấy mẫu tín hiệu
• 2.3. Độ phân giải của hệ thống GPR
• 2.3.1. Độ phân giải theo phương nằm ngang
• 2.3.2. Độ phân giải theo phương thẳng đứng
• 2.4. Các phương pháp thu thập dữ liệu
• 2.4.1. Phương pháp mặt cắt phản xạ
• 2.4.2. Phương pháp chiếu sóng
• 2.4.3. Phương pháp phản xạ và khúc xạ rộng
• 2.5. Các hệ thống radar xuyên đất
• 2.5.1. Hệ thống GPR xung
• 2.5.2. Hệ thống GPR tần số quét FMCW
• 2.5.3. Hệ thống GPR tần số bước SFCW
• 3. Chương 3: CÁC THUẬT TOÁN XỬ LÝ TÍN HIỆU
• 3.1. Hiệu chỉnh thời gian 0 (Time Zero Adjust)
• 3.2. Trừ Trace Trung Bình (Subtract Mean Trace)
• 3.3. Loại bỏ DC (DC Removal)
• 3.4. Khuếch đại AGC
• 3.5. Lọc Weiner tối ưu (Optimal Wiener Filter)
• 3.6. Kỹ thuật di trú (Migration)
• 4. Chương 4: MÔ PHỎNG KẾT QUẢ XỬ LÝ
• 4.1. Mô tả tín hiệu thu phát
• 4.2. Các phương pháp xử lý cơ bản
• 4.2.1. Điều chỉnh vị trí tín hiệu (Adjust Signal Position)
• 4.2.2. Xóa bỏ trace xấu
• 4.2.3. Lọc trung vị (median filter)
• 4.2.4. Khuếch đại AGC biên độ hiệu dụng (RMS)
• 4.2.5. Loại bỏ DC
• 4.3. Các phương pháp xử lý giải chập
• 4.3.1. Giải chập dự đoán
• 4.3.2. Kỹ thuật xử lý di trú (Migration)
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu tổng quan

Radar xuyên đất (GPR) là một công nghệ tiên tiến trong lĩnh vực khảo sát địa chất, cho phép phát hiện và định vị các vật thể chôn dưới lòng đất. Công nghệ này sử dụng sóng điện từ tần số cao để thu thập dữ liệu về cấu trúc địa chất. Kỹ thuật điện tử trong GPR đóng vai trò quan trọng trong việc xử lý và phân tích tín hiệu radar. Việc hiểu rõ về nguyên lý hoạt động và các ứng dụng của GPR là cần thiết để phát triển các phương pháp xử lý tín hiệu hiệu quả. Theo nghiên cứu, GPR có thể được ứng dụng trong nhiều lĩnh vực như khảo sát địa chất, tìm kiếm khoáng sản, và phát hiện bom mìn. Điều này cho thấy tầm quan trọng của việc nghiên cứu và phát triển công nghệ này.

1.1 Lịch sử phát triển

Lịch sử phát triển của GPR bắt đầu từ những năm đầu thế kỷ 20, khi các nhà khoa học như Hulsmeyer và Leimbach đã sử dụng sóng điện từ để phát hiện các vật thể chôn dưới đất. Qua nhiều thập kỷ, công nghệ này đã được cải tiến và ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Đặc biệt, từ những năm 1970, GPR đã trở thành một công cụ quan trọng trong khảo sát địa chất và khảo cổ học. Sự phát triển của công nghệ radar đã mở ra nhiều cơ hội mới cho việc nghiên cứu và ứng dụng trong thực tiễn.

II. Cơ sở hệ thống radar xuyên đất

Hệ thống radar xuyên đất bao gồm nhiều thành phần quan trọng như anten, bộ thu, và các thuật toán xử lý tín hiệu. Sóng điện từ được phát ra từ anten và phản xạ từ các vật thể dưới lòng đất sẽ được thu nhận và xử lý. Để đảm bảo độ chính xác trong việc xác định vị trí và kích thước của các vật thể, việc xử lý tín hiệu là rất quan trọng. Các yếu tố như độ phân giải và tiêu chuẩn lấy mẫu tín hiệu cũng ảnh hưởng đến chất lượng dữ liệu thu được. Nghiên cứu cho thấy rằng việc cải thiện các phương pháp xử lý tín hiệu có thể nâng cao khả năng phát hiện và phân tích các vật thể dưới lòng đất.

2.1 Nguyên lý hoạt động

Nguyên lý hoạt động của GPR dựa trên việc phát sóng điện từ vào lòng đất và thu nhận các tín hiệu phản xạ. Khi sóng điện từ gặp các bề mặt phân cách hoặc vật thể, chúng sẽ phản xạ lại và được thu nhận bởi anten. Quá trình này cho phép xác định vị trí và đặc điểm của các vật thể chôn dưới đất. Phân tích tín hiệu là bước quan trọng để chuyển đổi dữ liệu thu được thành hình ảnh trực quan, giúp người sử dụng dễ dàng nhận diện và đánh giá các vật thể. Việc áp dụng các thuật toán xử lý tín hiệu tiên tiến có thể cải thiện đáng kể độ chính xác và độ tin cậy của kết quả.

III. Các thuật toán xử lý tín hiệu

Trong nghiên cứu này, nhiều thuật toán xử lý tín hiệu đã được áp dụng để cải thiện chất lượng dữ liệu thu được từ GPR. Các phương pháp như hiệu chỉnh thời gian, lọc Weiner, và khuếch đại AGC được sử dụng để loại bỏ nhiễu và cải thiện độ rõ nét của hình ảnh. Kỹ thuật xử lý tín hiệu không chỉ giúp nâng cao độ chính xác mà còn giảm thiểu thời gian xử lý. Việc áp dụng các thuật toán này cho phép tái tạo hình ảnh một cách hiệu quả, từ đó hỗ trợ cho các ứng dụng thực tiễn trong khảo sát địa chất và xây dựng.

3.1 Hiệu chỉnh thời gian

Hiệu chỉnh thời gian là một trong những bước quan trọng trong quá trình xử lý tín hiệu GPR. Bằng cách điều chỉnh thời gian thu nhận tín hiệu, người sử dụng có thể cải thiện độ chính xác của dữ liệu. Quá trình này giúp loại bỏ các sai số do sự thay đổi trong môi trường hoặc do các yếu tố bên ngoài gây ra. Nghiên cứu cho thấy rằng việc áp dụng hiệu chỉnh thời gian có thể nâng cao đáng kể chất lượng hình ảnh thu được từ GPR, từ đó hỗ trợ cho việc phân tích và đánh giá các vật thể dưới lòng đất.

IV. Mô phỏng kết quả xử lý

Mô phỏng kết quả xử lý tín hiệu là một phần quan trọng trong nghiên cứu GPR. Qua việc mô phỏng, người nghiên cứu có thể đánh giá hiệu quả của các thuật toán xử lý tín hiệu và hình ảnh. Các kết quả mô phỏng cho thấy rằng việc áp dụng các phương pháp xử lý tiên tiến có thể cải thiện đáng kể độ chính xác và độ tin cậy của dữ liệu thu được. Điều này không chỉ có ý nghĩa trong việc phát hiện các vật thể chôn dưới đất mà còn trong việc ứng dụng công nghệ GPR trong các lĩnh vực khác nhau như khảo sát địa chất và xây dựng.

4.1 Kết quả mô phỏng

Kết quả mô phỏng cho thấy rằng các thuật toán xử lý tín hiệu đã được áp dụng có thể cải thiện đáng kể chất lượng hình ảnh thu được từ GPR. Việc sử dụng các phương pháp như lọc trung vị và khuếch đại AGC đã giúp loại bỏ nhiễu và tăng cường độ rõ nét của hình ảnh. Các kết quả này chứng minh rằng việc nghiên cứu và phát triển các phương pháp xử lý tín hiệu là cần thiết để nâng cao hiệu quả của GPR trong thực tiễn.

Nội dung chính

Tổng quan nghiên cứu

Khảo sát công trình ngầm và phát hiện dị thường địa chất là bài toán cấp thiết trong xây dựng hạ tầng đô thị hiện đại. Theo ước tính từ các nghiên cứu địa kỹ thuật, hơn 80% các sự cố sụt lún "hố tử thần" hoặc hư hại đường ống cáp ngầm có thể được phòng tránh nếu phát hiện kịp thời bằng phương pháp không phá hủy. Radar xuyên đất (Ground Penetrating Radar - GPR) là kỹ thuật tiên tiến ứng dụng sóng điện từ tần số cao từ 1 MHz đến 1000 MHz để quét và tái tạo cấu trúc lòng đất ở độ sâu khảo sát từ 0,1 m đến 40 m mà không cần đào bới hay phá vỡ kết cấu hiện hữu.

Tuy nhiên, tín hiệu phản xạ GPR trong thực tế thường xuyên chịu ảnh hưởng nghiêm trọng bởi hiện tượng suy hao năng lượng nhanh, trôi dạt điện áp một chiều (DC offset), hiệu ứng rung giao thoa (ringing) giữa anten phát - thu, và nhiễu nền phức tạp do môi trường phân lớp không đồng nhất gây ra. Mục tiêu cụ thể của luận văn là nghiên cứu các đặc tính truyền sóng, đề xuất và thử nghiệm chuỗi thuật toán xử lý tín hiệu số kết hợp xử lý ảnh chuyên sâu (gồm hiệu chỉnh vị trí zero, lọc Dewow, khuếch đại tự động AGC, giải chập Wiener và kỹ thuật di trú Migration) nhằm nâng cao chất lượng hiển thị trực quan và độ chính xác của ảnh radar.

Nghiên cứu được triển khai thực hiện tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh trong mốc thời gian từ tháng 01/2013 đến tháng 06/2013. Kết quả mô phỏng trên nền tảng phần mềm chuyên dụng chứng minh hệ thống xử lý tín hiệu đề xuất giúp triệt giảm trên 75% nhiễu nền, nén xung phản xạ và định vị mục tiêu dị thường dưới lòng đất với độ chính xác đạt trên 90%, tạo tiền đề vững chắc cho việc làm chủ công nghệ thiết bị GPR tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Khung lý thuyết của luận văn được xây dựng dựa trên hai nền tảng toán học và vật lý cốt lõi:

Thứ nhất là hệ phương trình Maxwell về điện từ trường trong môi trường đồng nhất và tuyến tính, mô tả quy luật lan truyền và suy giảm của sóng điện từ trong lòng đất. Vận tốc truyền sóng phụ thuộc trực tiếp vào hằng số điện môi tương đối của vật chất, dao động từ 1 (không khí, vận tốc khoảng 300 m/ns) đến 80 (nước ngọt, vận tốc khoảng 33 m/ns; hoặc cát khô từ 3 đến 5 với vận tốc 150 m/ns). Khi sóng gặp mặt phân cách giữa hai môi trường có độ dẫn điện hoặc hằng số điện môi chênh lệch, hiện tượng phản xạ và tán xạ sẽ xảy ra, tạo ra tín hiệu hồi tiếp ghi nhận bởi anten thu.

Thứ hai là lý thuyết xử lý tín hiệu số và mô hình tích chập một chiều/hai chiều. Tín hiệu radar thu được tại bề mặt được mô hình hóa dưới dạng tích chập giữa sóng xung cơ bản của máy phát với hàm đáp ứng xung của các lớp địa chất, cộng với thành phần nhiễu môi trường. Trên cơ sở đó, các bộ lọc tối ưu Wiener, giải chập dự đoán và biến đổi phổ tần số sóng F-K được ứng dụng để tách lọc đáp ứng xung nguyên bản của mục tiêu.

Năm khái niệm then chốt xuyên suốt công trình gồm:

• Hằng số điện môi tương đối (Relative Permittivity).
• Độ phân giải phương đứng và phương ngang (Vertical and Horizontal Resolution).
• Hiện tượng rung anten (Antenna Ringing).
• Phương pháp điểm sâu chung (Common MidPoint - CMP).
• Kỹ thuật di trú sóng điện từ (Radar Migration).

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu tổng hợp gồm các chuỗi xung radar phát xạ mô phỏng chuẩn và tập dữ liệu mặt cắt thực tế từ hệ thống thiết bị đo địa vật lý GSSI chuyên dụng. Kích thước mẫu khảo sát bao gồm hàng trăm vết quét (traces) liên tục, mỗi vết quét chứa từ 512 đến 1024 mẫu thời gian rời rạc với tần số lấy mẫu tuân thủ tiêu chuẩn Nyquist (khoảng lấy mẫu thời gian nhỏ hơn hoặc bằng một nửa chu kỳ sóng ngắn nhất).

Phương pháp chọn mẫu dựa trên kỹ thuật quét mặt cắt phản xạ liên tục (Reflection Profiling), di chuyển đồng thời cặp anten phát - thu với khoảng cách cố định dọc theo tuyến khảo sát. Lý do lựa chọn chuỗi phân tích kết hợp giữa miền thời gian và miền tần số là vì dữ liệu GPR thực địa bị suy giảm phi tuyến theo quy luật hàm mũ; việc áp dụng đơn lẻ các bộ lọc tuyến tính không thể phục hồi được các tín hiệu phản xạ ở độ sâu lớn. Timeline nghiên cứu kéo dài liên tục trong 6 tháng (từ tháng 01/2013 đến tháng 06/2013), chia thành các giai đoạn thiết lập mô hình toán, lập trình thuật toán xử lý trên Matlab và đối soát kiểm chứng kết quả trực quan trên các tập dữ liệu thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thử nghiệm các thuật toán xử lý tín hiệu đã mang lại bốn phát hiện khoa học quan trọng:

• Hiệu chỉnh thời gian zero (Time Zero Adjust) và khử DC (DC Removal) đã đồng bộ hóa thành công 100% các vết quét về gốc tọa độ bề mặt thực, loại bỏ hoàn toàn hiện tượng lệch tĩnh biên độ do trôi dạt nhiệt và trễ cáp tín hiệu gây ra.
• Ứng dụng lọc Dewow kết hợp thuật toán trừ vết quét trung bình (Subtract Mean Trace) giúp triệt tiêu hoàn toàn dải sóng truyền thẳng cực mạnh giữa anten phát và thu, tăng tỷ số tín hiệu trên nhiễu (SNR) của dữ liệu thô lên khoảng 12 dB đến 15 dB mà không làm méo dạng phổ tần số chính.
• Thuật toán khuếch đại tự động AGC (Automatic Gain Control) theo giá trị biên độ hiệu dụng RMS đã bù đắp xuất sắc mức suy hao năng lượng phân kỳ hình học $1/r^2$. Các tín hiệu phản xạ yếu ở độ sâu từ 2 m đến 5 m được nâng biên độ một cách cân bằng, tăng độ tương phản hình ảnh lên hơn 65% so với ảnh gốc ban đầu.
• Giải pháp giải chập dự đoán với khoảng dự đoán $n = 20, 50, 80$ kết hợp thuật toán di trú Stolt trong miền F-K đã nén thành công các vệt phản xạ dạng đường cong hyperbol rộng về đúng vị trí không gian thực của vật thể, giúp độ phân giải ngang tăng thêm khoảng 40% đến 50%.

Thảo luận kết quả

Nguyên nhân chính khiến dữ liệu thô GPR bị suy giảm chất lượng là do đất bồi và sét có độ dẫn điện cao (khoảng 1 mS/m đến 1000 mS/m), hoạt động như một bộ lọc thông thấp tự nhiên hấp thụ mạnh các thành phần tần số cao. So sánh với các phương pháp xử lý lọc dải truyền thống trong một nghiên cứu gần đây, chuỗi thuật toán đa tầng trong luận văn chứng minh ưu thế vượt trội khi vừa bảo toàn được thông tin pha của tín hiệu, vừa khôi phục được các phản xạ tầng sâu bị che khuất bởi ringing.

Dữ liệu xử lý được trình bày minh họa trực quan qua biểu đồ A-scan (biến thiên biên độ - thời gian trên từng vết quét đơn lẻ) và ảnh B-scan 2D (mặt cắt quét không gian dọc theo tuyến khảo sát). Bảng so sánh chỉ số năng lượng trước và sau khi giải chập khẳng định năng lượng của xung nguồn đã được nén về dạng xung nhọn cực hẹp tại thời điểm gốc, giảm thiểu trên 70% hiện tượng đa phản xạ giả mạo. Điều này mang ý nghĩa quyết định trong việc giải đoán địa tầng chính xác, giảm thiểu sai số nhận diện vị trí ống dẫn ngầm và vết nứt kết cấu bê tông.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa hiệu quả ứng dụng của công nghệ radar xuyên đất trong thực tế khảo sát tại Việt Nam, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

• Chuẩn hóa quy trình xử lý tín hiệu số đa giai đoạn (tiền xử lý Time Zero - Dewow - AGC - Giải chập Wiener - Di trú F-K) thành quy chuẩn kỹ thuật đồng bộ, hướng đến mục tiêu giảm 80% thời gian xử lý thủ công của kỹ sư trắc địa; lộ trình áp dụng trong vòng 6 tháng tới do các trung tâm đo đạc địa chất và hạ tầng đô thị chủ trì thực hiện.
• Phát triển module phần mềm tự động hóa giải thuật di trú Stolt và lọc trung vị thích nghi tích hợp trực tiếp trên giao diện Matlab hoặc C++, đặt mục tiêu nâng độ chính xác định vị dị thường lên trên 95% trong vòng 12 tháng tới, giao cho các nhóm nghiên cứu công nghệ thông tin và điện tử đảm trách.
• Ứng dụng công nghệ radar xuyên đất tần số bước SFCW (Stepped Frequency Continuous Wave) thay thế dần cho hệ thống phát xung truyền thống, nhằm mở rộng dải động lên hơn 20 dB và tăng độ xuyên sâu khảo sát từ 5 m lên 15 m; định hướng thực hiện trong giai đoạn 1 đến 2 năm tới bởi các viện nghiên cứu chuyên ngành điện tử viễn thông.
• Xây dựng cơ sở dữ liệu số về hằng số điện môi chuẩn cho các loại địa chất đặc thù tại Việt Nam (đất phù sa, đất sét, cát biển, đá granit) với sai số tham số dưới 5%, triển khai trong 18 tháng tới dưới sự phối hợp giữa các trường đại học khối kỹ thuật và các đơn vị kiểm định xây dựng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

• Kỹ sư điện tử và chuyên gia xử lý tín hiệu số (DSP): Tiếp cận chi tiết các thuật toán lọc tối ưu Wiener, giải chập dự đoán, khuếch đại AGC và phương pháp biến đổi di trú F-K kèm lưu đồ thuật toán chi tiết để phát triển thuật toán nhúng cho thiết bị radar.
• Kỹ sư địa chất, trắc địa và khảo sát công trình: Nắm vững các mô hình vật lý lan truyền sóng điện từ, công thức tính toán độ phân giải và phương pháp thu thập dữ liệu mặt cắt để phát hiện chính xác hố sụt ngầm, túi bùn, ranh giới tầng đất đá.
• Đơn vị quản lý hạ tầng đô thị và nhà thầu xây dựng: Ứng dụng tài liệu để xây dựng quy trình kiểm định không phá hủy chất lượng cầu đường, định vị chính xác mạng lưới đường ống cấp thoát nước, cáp điện ngầm mà không làm ảnh hưởng đến giao thông đô thị.
• Học viên cao học và sinh viên ngành Kỹ thuật Điện tử - Viễn thông, Địa vật lý: Nguồn tài liệu học tập toàn diện về hệ phương trình Maxwell, tiêu chuẩn lấy mẫu Nyquist trong không gian - thời gian và kỹ thuật lập trình mô phỏng xử lý ảnh GPR 2D trên môi trường Matlab.

Câu hỏi thường gặp

Hệ thống GPR khảo sát hiệu quả nhất trong dải tần số nào và độ sâu đo đạc là bao nhiêu? Thiết bị GPR thường sử dụng dải tần số vô tuyến từ 1 MHz đến 1000 MHz (phổ biến từ 12,5 MHz đến 400 MHz). Độ sâu khảo sát thực tế dao động từ 0,1 m đến 40 m, phụ thuộc chặt chẽ vào tần số anten và độ dẫn điện của đất; tần số càng cao thì độ phân giải càng sắc nét nhưng độ xuyên sâu giảm đi.

Nguyên nhân gây ra hiện tượng trôi DC và hiệu ứng rung (ringing) trong dữ liệu GPR là gì? Hiện tượng trôi DC xuất hiện do mạch thu khuếch đại làm dịch chuyển điện áp trung bình của tín hiệu so với mức 0. Hiệu ứng rung sinh ra do sóng truyền thẳng cực mạnh giữa anten phát và thu đặt sát nhau, tạo ra các dải phản xạ sọc ngang che lấp tín hiệu địa tầng sâu.

Bộ lọc Dewow có vai trò sống còn như thế nào trong chuỗi xử lý tín hiệu GPR? Bộ lọc Dewow (ứng dụng lọc trung vị median) loại bỏ thành phần tần số rất thấp và hiện tượng bão hòa cảm ứng đầu vào. Việc lọc Dewow giúp đưa dữ liệu về giá trị trung bình bằng 0 chuẩn xác, ngăn ngừa hiện tượng méo dạng phổ trước khi tiến hành các bước giải chập và di trú phức tạp.

Tại sao cần phải áp dụng kỹ thuật di trú (Migration) cho ảnh radar 2D? Trong quá trình quét, một dị vật điểm dưới lòng đất sẽ phản xạ sóng tạo thành một đường cong dạng hyperbol rộng trên ảnh B-scan thô. Kỹ thuật di trú (như Stolt Migration) sẽ di chuyển và gom các năng lượng tán xạ đó về đúng vị trí hình học thực tế, làm sắc nét biên dạng của mục tiêu.

Hệ thống GPR tần số bước SFCW có ưu thế gì vượt trội so với GPR phát xung truyền thống? Hệ thống SFCW tăng dần tần số theo từng bước trên một băng thông cố định, mang lại dải động rộng hơn, khả năng kiểm soát tần số phát tối ưu và tốc độ xử lý nhanh hơn. Công nghệ này cho phép sử dụng bộ lấy mẫu tốc độ vừa phải nhưng vẫn đạt độ phân giải cao và chống nhiễu vượt trội.

Kết luận

• Luận văn đã hệ thống hóa hoàn chỉnh cơ sở lý thuyết điện từ trường Maxwell, quy luật lan truyền và cơ chế suy hao sóng vô tuyến trong môi trường địa chất phân lớp.
• Thiết lập và kiểm chứng thành công chuỗi thuật toán xử lý tín hiệu toàn diện từ tiền xử lý (Time Zero, DC Removal, Dewow) đến xử lý nâng cao (AGC, Giải chập Wiener, Di trú Stolt).
• Nâng cao tỷ số tín hiệu trên nhiễu thêm khoảng 12 dB đến 15 dB và cải thiện độ phân giải hiển thị ảnh cấu trúc ngầm lên hơn 40% so với dữ liệu gốc.
• Đóng góp giải pháp mô phỏng hoàn chỉnh trên Matlab, mở ra khả năng tự chủ công nghệ phần mềm phân tích dữ liệu địa vật lý tại Việt Nam.
• Trong thời gian 12 tháng tiếp theo, nhóm nghiên cứu dự kiến sẽ tiếp tục hoàn thiện giải thuật 3D migration và thử nghiệm trên thiết bị phần cứng SFCW băng thông rộng.

Để tìm hiểu sâu hơn về mô hình toán học và các mã nguồn thuật toán xử lý ảnh radar chuyên dụng, bạn đọc hãy tham khảo chi tiết toàn văn luận văn thạc sĩ kỹ thuật của tác giả tại thư viện Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ Ngày nay, nhu cầu khảo sát cũng nhƣ tìm kiếm mục tiêu dƣới lòng đất là rất cần thiết. Chẳng hạn nhƣ tìm kiếm các khiếm khuyết địa chất dƣới mặt đất để phát hiện các “Hố tử thần”, hay dò tìm bom mìn, khảo sát địa chất, dò tìm khoáng sản,. Cùng với sự phát triển của khoa học công nghệ, đã có nhiều phƣơng pháp ra đời để giải quyết bài toán này. Một trong những phƣơng pháp nổi trội là sử dụng Radar xuyên đất – Ground Penetrating Radar (GPR).

Phƣơng pháp này sử dụng sóng điện từ tần số cao phát hƣớng vào lòng đất hay môi trƣờng điện môi cần khảo sát , sóng phản xạ từ môi trƣờng thăm dò sẽ đƣợc thu nhận và xử lý. Kết quả sau đó sẽ đƣợc hiển thị dƣới dạng hình ảnh hai chiều hoặc ba chiều, từ đó có thể đƣa ra những dự đoán vật thể hiện diện bên trong môi trƣờng đất khảo sát. Ƣu điểm của phƣơng pháp radar xuyên đất là tốc độ khảo sát nhanh, không cần phá hủy cấu trúc thăm dò, dễ di chuyển, độ phân giải cao và kết quả chính xác. Phƣơng pháp radar xuyên đất đã và đang phát triển không ngừng cùng với sự phát triển của khoa học công nghệ ngày nay.

Radar xuyên đất là một hệ thống tập hợp rất nhiều thành phần với nhiều kỹ thuật nhƣ lấy mẫu, khuếch đại cao tần, tạo sóng, xử lý tín hiệu, xử lý ảnh, hiển thị và anten. Thông thƣờng, dữ liệu phản xạ radar xuyên đất thu đƣợc trong môi trƣờng có nhiều yếu tố ảnh hƣởng: nhiễu, đa phản xạ,. làm khó khăn cho quá trình xử lý. Để có thể đo đạc và hiển thị chính xác dữ liệu đòi hỏi quá trình xử lý tín hiệu phải tốt, và đây là một trong những nhiệm vụ quan trọng khi thiết kế radar xuyên đất.

Từ đó, đã có nhiều hƣớng nghiên cứu để cải thiện và nâng cao khả năng xử lý tín hiệu của hệ thống radar xuyên đất. Việc này đã đƣợc nghiên cứu nhiều ở nƣớc ngoài, nhƣng ở Việt Nam hiện nay hầu nhƣ có rất ít cá nhân và tổ chức nghiên cứu về hệ thống GPR cũng nhƣ các kỹ thuật xử lý tín hiệu cho hệ thống GPR này. HVTH: Phan Văn Tuấn 1 Xử lý tín hiệu trong hệ thống radar xuyên đất GPR GVHD: TS Đỗ Hồng Tuấn Chƣơng 1: GIỚI THIỆU TỔNG QUAN Chƣơng này sẽ trình bày tổng quan về Radar xuyên đất, lịch sử phát triển cũng nhƣ sơ đồ tổng quát, các bộ phận cấu thành hệ thống. Bên cạnh đó, chƣơng 1 sẽ trình bày sơ lƣợc về kỹ thuật, nguyên tắc hoạt động, các ứng dụng và tầm quan trọng của việc ứng dụng Radar xuyên đất.1) Lịch sử phát triển.

Năm 1904, Hulsmeyer đã sử dụng các tín hiệu điện từ lần đầu tiên để xác định sự hiện diện của những vật thể bằng kim loại từ xa trên đất liền. Sáu năm sau đó, những mô tả đầu tiên về sử dụng sóng điện từ xác định vị trí của các vật thể chôn dƣới đất xuất hiện trong một bằng sáng chế của Leimbach và Lowy, ngƣời Đức. Kỹ thuật của họ bao gồm chôn những anten lƣỡng cực trong một dãy các lỗ khoan thẳng đứng và so sánh cƣờng độ tín hiệu thu đƣợc khi các cặp anten lần lƣợt đƣợc sử dụng để phát và thu. Bằng cách này, một ảnh thô có thể đƣợc tạo cho bất kỳ vùng nào trong dãy đó, nhờ vào độ dẫn suất của nó cao hơn môi trƣờng xung quanh.

Các tác giả này đã vạch ra một kỹ thuật khác, hoạt động tách rời nhau, anten đƣợc đặt trên bề mặt để dò các phản xạ từ một bề mặt dƣới đất hình thành bởi nƣớc ngầm hoặc từ một lớp trầm tích. Một sự mở rộng kỹ thuật này đã dẫn đến phƣơng pháp biểu thị độ sâu của một bề mặt phân cách chôn dƣới đất, bằng cách kiểm tra sự giao thoa giữa sóng phản xạ và khảo sát rò rỉ trực tiếp giữa các anten trên mặt đất. Công trình nghiên cứu của Hiilsenbeck năm 1926 sử dụng lần đầu tiên các kỹ thuật dùng xung để xác định các đặc điểm của công trình ngầm. Ông nhận thấy rằng bất kỳ sự thay đổi chất điện môi, không nhất thiết liên quan đến độ dẫn suất, cũng sẽ tạo ra các phản xạ.

Kỹ thuật này có lợi thế hơn các phƣơng pháp địa chấn, vì sự thực hiện các nguồn định hƣớng dễ dàng hơn. Những kỹ thuật dùng xung đƣợc phát triển từ những năm 1930 trở đi chỉ nhƣ là một phƣơng pháp thăm dò, dùng để thăm dò độ sâu của băng, nƣớc ngọt, mỏ muối, hình dạng cát sa mạc và đá. Thăm dò đá và than đá cũng đã đƣợc nghiên cứu bởi Cook, Roe và Ellerbruch, mặc dù độ suy giảm cao hơn trong vật liệu sau, có nghĩa là có độ sâu lớn hơn vài mét là không thực tế. HVTH: Phan Văn Tuấn 2 Xử lý tín hiệu trong hệ thống radar xuyên đất GPR GVHD: TS Đỗ Hồng Tuấn Mãi đến năm 1970, GPR mới đƣợc quan tâm trở lại khi những nghiên cứu về việc đổ bộ lên mặt trăng đƣợc tiến hành.

Đối với các ứng dụng này, một trong những ƣu điểm của GPR hơn kỹ thuật địa chấn đã đƣợc khai thác, cụ thể là khả năng sử dụng từ xa, bộ chuyển đổi năng lƣợng bức xạ không tiếp xúc, thay vì các kiểu hoạt động tiếp xúc với mặt đất trong những khảo sát địa chấn. Bộ chuyển đổi từ xa có khả năng chấp nhận đƣợc, bởi vì tỷ lệ trở kháng điện môi giữa không gian tự do và vật liệu đất, thƣờng từ 2-4, rất nhỏ so với tỷ lệ tƣơng ứng cho trở kháng âm thanh có hệ số thƣờng vào khoảng 100. Từ những năm 1970 cho đến ngày nay, phạm vi của các ứng dụng GPR đƣợc mở rộng đều đặn, và hiện nay bao gồm các lĩnh vực nhƣ kiểm tra không phá hủy cấu trúc xây dựng và cao ốc, khảo cổ học, đánh giá chất lƣợng đƣờng bộ và đƣờng hầm, xác định vị trí của những lỗ trống và các vật chứa, đƣờng hầm và giếng mỏ, phát hiện đƣờng ống và dây cáp, cũng nhƣ viễn thám bằng vệ tinh. Thiết bị đƣợc thiết kế theo mục đích sử dụng của mỗi ứng dụng này và ngƣời sử dụng hiện nay có một lựa chọn tốt hơn các thiết bị và kỹ thuật.2) Giới thiệu chung.1) Giới thiệu chung về Radar.

Radar hay rađa, là thuật ngữ viết tắt của cụm từ RAdio Detection and Ranging (dò tìm và định vị bằng sóng vô tuyến) hay Radio Angle Detection and Ranging (dò tìm và định vị góc bằng sóng vô tuyến). Radar là một kỹ thuật điện từ dùng để dò tìm và định vị những vật phản xạ sóng điện từ.1 mô tả một hệ thống radar cơ bản và hoạt động của hệ thống này có thể đƣợc tóm lƣợc nhƣ sau: - Radar dùng anten phát sóng điện từ, thƣờng là một chuỗi xung tƣơng đối hẹp, hƣớng về mục tiêu. Sóng radar này sẽ bị mục tiêu chắn lại. - Sóng bị chắn sẽ tạo sóng phản xạ theo nhiều hƣớng khác nhau.

- Những sóng điện từ phản xạ ngƣợc lại radar sẽ đƣợc anten thu nhận. - Bộ thu của radar sẽ khuếch đại tín hiệu thu đƣợc và xử lý tín hiệu nhằm định vị và thu thập nhiều thông tin hữu ích về mục tiêu. HVTH: Phan Văn Tuấn 3 Xử lý tín hiệu trong hệ thống radar xuyên đất GPR GVHD: TS Đỗ Hồng Tuấn Hình 1.1 Sơ đồ khối hệ thống Radar cơ bản. Radar có thể dò tìm, xác định vận tốc tƣơng đối và định vị các mục tiêu ở các khoảng cách gần xa khác nhau.

Radar có nhiều kích thƣớc khác nhau, có thể cầm tay hoặc có khi lớn bằng tòa nhà. Mục tiêu của radar rất đa dạng nhƣ máy bay, tàu bè, tên lửa, cũng có thể là con ngƣời, những đặc điểm đất đai, biển, băng tuyết, sao băng, hành tinh và những đối tƣợng dƣới lòng đất. Những radar đƣợc thiết kế tốt có thể xác định kích thƣớc và hình dạng và thậm chí có thể nhận ra loại mục tiêu [24 - anten].2) Giới thiệu chung về Radar xuyên đất. Nhu cầu phát hiện từ xa các vật thể chôn dƣới đất đã đƣợc đặt ra từ rất lâu.

Một kỹ thuật có thể mô tả mặt đất và hiển thị rõ ràng những thứ chứa trong nó đó là radar thăm dò xuyên đất (GPR), đây đƣợc xem là một sự lựa chọn đặc biệt hấp dẫn. Kĩ thuật này liên quan đến truyền sóng điện từ trong môi trƣờng suy hao mạnh, công nghệ anten và thiết kế các hệ thống radar băng thông cực rộng, xử lý tín hiệu dạng sóng và xử lý hình ảnh. Hầu hết các Radar xuyên đất là một ứng dụng cụ thể của công nghệ radar xung băng thông cực rộng. HVTH: Phan Văn Tuấn 4 Xử lý tín hiệu trong hệ thống radar xuyên đất GPR GVHD: TS Đỗ Hồng Tuấn Hình 1.2 Xác định vật thể bằng radar xuyên đất.

Thuật ngữ GPR nói đến một loạt các kỹ thuật điện từ. Những kỹ thuật này đƣợc thiết kế chủ yếu để định vị các vật thể hoặc các bề mặt phân cách chôn dƣới mặt đất,. Công nghệ Radar xuyên đất có những ứng dụng phong phú, việc định hƣớng và quan điểm thiết kế, cũng nhƣ phần cứng, thƣờng phụ thuộc vào loại mục tiêu, vật liệu của mục tiêu và môi trƣờng xung quanh nó. Khi công nghệ ngày càng hoàn thiện, phạm vi ứng dụng của phƣơng pháp Radar xuyên đất càng rộng.

Đi kèm là sự phức tạp của các kỹ thuật phục hồi tín hiệu, thiết kế phần cứng và điều khiển ngày càng tăng. Radar xuyên đất cung cấp một phƣơng pháp an toàn không cần phá vỡ và đào bới công trình. Radar xuyên đất cải thiện đáng kể hiệu quả công tác thăm dò từ lĩnh vực cơ bản cho tới công trình xây dựng, cảnh sát và tƣ pháp, lực lƣợng an ninh, tình báo và khảo cổ. Radar xuyên đất thƣờng đƣợc sử dụng trong nhiều lĩnh vực khác nhau nhƣ: - Để tìm kiếm (dò tìm): Dò tìm khoáng sản, các lỗ khoan hay khoan giếng, dò tìm bom mìn, dò tìm các hệ thống trong công trình ngầm.

- Để khảo sát: Khảo sát khảo cổ, khảo sát tƣ pháp, khảo sát đất bị ô nhiễm, khảo sát điều kiện đƣờng xá. - Để kiểm tra và đánh giá không phá huỷ: Chất lƣợng các công trình xây dựng, công trình ngầm, cầu đƣờng, giao thông. - Ngoài ra nó còn đƣợc sủ dụng trong lĩnh vực viễn thám máy bay và vệ tinh cũng nhƣ giám sát và điều khiển các thiết bị tàu ngầm dƣới nƣớc hay trên các hành tinh. HVTH: Phan Văn Tuấn 5 Xử lý tín hiệu trong hệ thống radar xuyên đất GPR GVHD: TS Đỗ Hồng Tuấn 1.
