Luận văn thạc sĩ nghiên cứu giải thuật xử lý tín hiệu cân động điện tử, ứng dụng thiết kế hệ thống cân phân loại sản phẩm trên băng chuyền liên tục.

• Tác giả: Phạm Ngọc Thoa
• Người hướng dẫn: TS. Đào Văn Phượng
• Trường học: Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Nghiên cứu giải thuật xử lý tín hiệu cân động điện tử, ứng dụng thiết kế, chế tạo hệ thống cân, phân loại sản phẩm cân trên băng chuyền hoạt động liên tục
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Tổng quan về giải thuật xử lý tín hiệu cân động điện tử

Giải thuật xử lý tín hiệu cân động điện tử đóng vai trò quan trọng trong hệ thống cân phân loại sản phẩm trên băng chuyền hoạt động liên tục. Đây là công nghệ tiên tiến ứng dụng trong sản xuất công nghiệp nhằm nâng cao hiệu suất và độ chính xác. Hệ thống cân động cho phép đo trọng lượng sản phẩm trong khi băng chuyền vẫn hoạt động, loại bỏ thời gian chết của quy trình sản xuất. Các giải thuật xử lý tín hiệu được nghiên cứu bao gồm bộ lọc nhiễu, thuật toán trung bình động và phương pháp hiệu chỉnh tín hiệu. Những cải tiến này giúp giảm thiểu sai số do rung động, nhiễu môi trường và biến đổi nhiệt độ. Ứng dụng thực tế cho thấy hệ thống cân động có thể hoạt động ổn định với tốc độ lên đến 3 sản phẩm/giây, đáp ứng nhu cầu sản xuất hàng loạt.

1.1. Khái niệm cân động điện tử

Cân động điện tử là hệ thống đo trọng lượng sản phẩm khi băng chuyền vẫn di chuyển, không cần dừng lại. Khác với cân tĩnh truyền thống, cân động sử dụng cảm biến tải trọng (Loadcell) kết hợp bộ xử lý tín hiệu để thu thập và làm sạch dữ liệu trọng lượng. Tín hiệu từ Loadcell thường bị nhiễu do rung động cơ học, dao động của băng chuyền và biến đổi nhiệt độ. Giải thuật xử lý tín hiệu cân động điện tử bao gồm các bước tiền xử lý (lọc nhiễu), xử lý chính (tính toán trọng lượng) và hậu xử lý (hiệu chỉnh sai số). Các phương pháp phổ biến gồm bộ lọc trung bình trượt, bộ lọc Kalman và thuật toán bình phương tối thiểu.

1.2. Ứng dụng trong sản xuất công nghiệp

Hệ thống cân động điện tử được ứng dụng rộng rãi trong các dây chuyền sản xuất tự động, đặc biệt là trong ngành thực phẩm, dược phẩm và công nghiệp nặng. Tại các nhà máy chế biến, hệ thống cân động giúp phân loại sản phẩm theo trọng lượng chuẩn trong khi băng chuyền hoạt động liên tục, tăng năng suất lên đến 40% so với phương pháp truyền thống. Ngoài ra, công nghệ này còn được sử dụng trong các trạm cân xe tải để phát hiện xe quá tải mà không cần dừng xe, giảm ùn tắc giao thông. Các giải thuật xử lý tín hiệu tiên tiến cho phép hệ thống cân động hoạt động chính xác trong môi trường khắc nghiệt, với sai số đo lường dưới 0.5%.

II. Phân tích các vấn đề trong xử lý tín hiệu cân động

Hệ thống cân động điện tử phải đối mặt với nhiều thách thức trong quá trình vận hành, ảnh hưởng trực tiếp đến độ chính xác của kết quả đo. Các vấn đề chính bao gồm nhiễu tín hiệu từ rung động cơ học, biến đổi nhiệt độ môi trường và sự không ổn định của băng chuyền. Rung động do động cơ kéo hoặc sự di chuyển của sản phẩm gây ra dao động tín hiệu, dẫn đến sai số đo lường. Nhiệt độ thay đổi làm thay đổi điện trở của cảm biến Loadcell, gây ra sai lệch trong kết quả cân. Bên cạnh đó, tốc độ băng chuyền cao khiến tín hiệu trọng lượng bị gián đoạn, đòi hỏi giải thuật xử lý phải có khả năng thích ứng nhanh. Những vấn đề này đòi hỏi các giải thuật xử lý tín hiệu phải kết hợp nhiều kỹ thuật như lọc nhiễu, hiệu chỉnh nhiệt độ và thuật toán dự đoán để đảm bảo độ chính xác.

2.1. Nhiễu tín hiệu do rung động

Rung động từ động cơ kéo băng chuyền hoặc sự di chuyển của sản phẩm gây nhiễu tín hiệu trọng lượng. Dao động cơ học tạo ra tín hiệu nhiễu có tần số thấp, trùng lặp với tín hiệu đo lường, làm sai lệch kết quả. Các giải pháp khắc phục bao gồm sử dụng bộ lọc thông thấp để loại bỏ nhiễu tần số cao, kết hợp với bộ lọc trung bình trượt để giảm biến động ngắn hạn. Ngoài ra, việc lựa chọn vị trí lắp đặt Loadcell (xa nguồn rung động) và sử dụng vật liệu cách rung cũng giúp giảm thiểu nhiễu. Các nghiên cứu cho thấy, áp dụng bộ lọc Kalman có thể giảm sai số do rung động xuống dưới 0.3% trọng lượng đo.

2.2. Ảnh hưởng của nhiệt độ đến độ chính xác

Nhiệt độ môi trường thay đổi ảnh hưởng đến điện trở của Loadcell và độ nhạy của cảm biến, dẫn đến sai lệch trong kết quả cân. Nhiệt độ cao khiến điện trở tăng, giảm tín hiệu đầu ra, trong khi nhiệt độ thấp có thể gây nhiễu do sự co giãn vật liệu. Giải pháp bao gồm sử dụng cảm biến nhiệt độ để hiệu chỉnh tín hiệu, kết hợp với thuật toán bù nhiệt độ trong bộ xử lý. Các hệ thống cân động hiện đại sử dụng bộ lọc thích ứng để điều chỉnh tham số theo nhiệt độ môi trường. Ngoài ra, việc sử dụng vật liệu có hệ số giãn nở nhiệt thấp cho khung Loadcell cũng giúp giảm thiểu ảnh hưởng của nhiệt độ.

III. Giải pháp thiết kế hệ thống cân động điện tử

Để nâng cao độ chính xác và ổn định của hệ thống cân động, giải pháp thiết kế tập trung vào ba khía cạnh chính: cải tiến phần cứng, phát triển giải thuật xử lý tín hiệu và tối ưu hóa quy trình vận hành. Phần cứng bao gồm Loadcell có độ chính xác cao, băng chuyền ổn định và hệ thống khung vững chắc chống rung. Giải thuật xử lý tín hiệu kết hợp bộ lọc nhiễu, thuật toán trung bình động và phương pháp hiệu chỉnh nhiệt độ. Hệ thống điều khiển sử dụng vi xử lý tốc độ cao để xử lý tín hiệu theo thời gian thực. Ngoài ra, giao diện người dùng được thiết kế thân thiện, hỗ trợ cài đặt tham số và giám sát trực tuyến. Kết quả thử nghiệm cho thấy hệ thống có thể hoạt động ổn định với tốc độ 3 sản phẩm/giây, sai số đo lường dưới 0.2%.

3.1. Thiết kế phần cứng hệ thống

Hệ thống cân động điện tử bao gồm ba thành phần chính: bộ phận cân (Loadcell), băng chuyền động lực và hệ thống khung vững chắc. Loadcell sử dụng cảm biến điện trở biến dạng (Strain Gauge) với độ nhạy 2mV/V, chịu được tải trọng lên đến 10kg. Băng chuyền được thiết kế với động cơ AC 180W, tốc độ điều chỉnh 0.1-1.5m/s, kết hợp con lăn và pulley để giảm rung động. Khung hệ thống sử dụng thép không gỉ, có khả năng chống rung và chịu tải trọng cao. Hệ thống cũng tích hợp cảm biến quá tải và bộ ngắt khẩn cấp để đảm bảo an toàn. Các thành phần được lắp ráp chặt chẽ, giảm thiểu khoảng trống gây rung động.

3.2. Giải thuật xử lý tín hiệu tiên tiến

Giải thuật xử lý tín hiệu cân động sử dụng kết hợp bộ lọc trung bình trượt, bộ lọc Kalman và thuật toán bình phương tối thiểu. Bộ lọc trung bình trượt loại bỏ nhiễu ngắn hạn, trong khi bộ lọc Kalman ước lượng tín hiệu trọng lượng trong môi trường nhiễu. Thuật toán bình phương tối thiểu được sử dụng để hiệu chỉnh sai số do nhiệt độ và rung động. Hệ thống điều khiển sử dụng vi xử lý STM32F4, có khả năng xử lý tín hiệu 16-bit với tốc độ 1MSPS. Giải thuật được tối ưu hóa để hoạt động trong thời gian thực, đảm bảo độ trễ xử lý dưới 10ms. Kết quả thử nghiệm cho thấy hệ thống có thể đo trọng lượng chính xác trong môi trường rung động mạnh.

IV. Kết luận và ứng dụng thực tiễn của hệ thống

Nghiên cứu đã thành công trong việc phát triển giải thuật xử lý tín hiệu cân động điện tử, ứng dụng vào thiết kế hệ thống cân phân loại sản phẩm trên băng chuyền hoạt động liên tục. Kết quả thử nghiệm cho thấy hệ thống có độ chính xác cao, hoạt động ổn định với tốc độ 3 sản phẩm/giây và sai số đo lường dưới 0.2%. Giải thuật xử lý tín hiệu kết hợp bộ lọc nhiễu, thuật toán trung bình động và hiệu chỉnh nhiệt độ đã chứng minh hiệu quả trong việc giảm thiểu sai số do rung động và biến đổi nhiệt độ. Hệ thống đã được triển khai thử nghiệm tại nhà máy chế biến thực phẩm, nâng cao năng suất sản xuất lên 35% so với phương pháp truyền thống. Ngoài ra, công nghệ này còn có tiềm năng ứng dụng trong các trạm cân xe tải, hệ thống logistics và quản lý chất lượng sản phẩm.

4.1. Đánh giá hiệu quả giải thuật

Hiệu quả của giải thuật xử lý tín hiệu được đánh giá thông qua sai số đo lường, độ ổn định và khả năng thích ứng với môi trường. Kết quả thử nghiệm cho thấy sai số đo lường trung bình là 0.15%, thấp hơn nhiều so với tiêu chuẩn công nghiệp (0.5%). Độ ổn định của hệ thống được kiểm tra trong 72 giờ hoạt động liên tục, không xảy ra lỗi đo lường. Giải thuật cũng chứng minh khả năng thích ứng với nhiệt độ thay đổi từ 10°C đến 40°C, đảm bảo độ chính xác trong mọi điều kiện môi trường. Ngoài ra, hệ thống có thể xử lý tín hiệu ổn định ngay cả khi băng chuyền hoạt động ở tốc độ tối đa (1.5m/s).

4.2. Triển vọng ứng dụng trong công nghiệp

Hệ thống cân động điện tử có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, từ sản xuất thực phẩm, dược phẩm đến quản lý logistics. Tại các nhà máy chế biến, hệ thống giúp phân loại sản phẩm theo trọng lượng chuẩn trong khi băng chuyền hoạt động liên tục, tăng năng suất và giảm chi phí nhân công. Trong lĩnh vực giao thông, công nghệ này có thể được ứng dụng trong các trạm cân xe tải tự động, giảm thời gian cân và ùn tắc giao thông. Ngoài ra, hệ thống còn có thể tích hợp vào các dây chuyền sản xuất thông minh, hỗ trợ quản lý chất lượng sản phẩm theo tiêu chuẩn quốc tế.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh chuỗi cung ứng nông sản xuất khẩu đòi hỏi tiêu chuẩn định lượng ngày càng nghiêm ngặt, chi phí nhân công cho khâu phân loại thủ công hiện chiếm tới khoảng 25% đến 30% giá thành sau thu hoạch, trong khi tốc độ xử lý thủ công chỉ đạt trung bình 4 đến 6 sản phẩm mỗi phút. Tại các doanh nghiệp thu mua và xuất khẩu trái cây như Công ty TNHH VANDA (địa bàn tỉnh Bến Tre và khu vực Đồng bằng Sông Cửu Long), việc xác định khối lượng các mặt hàng chủ lực như bưởi da xanh và dưa hấu dài phần lớn vẫn sử dụng cân tĩnh gián đoạn. Phương thức này gây ách tắc dây chuyền và làm giảm đáng kể hiệu suất vận hành. Khi đưa sản phẩm lên cân động trên băng tải, dao động cơ học từ động cơ kéo AC công suất 180W, lực căng dây đai và quán tính chuyển động tạo ra các xung nhiễu lớn tác động trực tiếp lên cảm biến Loadcell, dẫn đến sai số đo lường vượt ngưỡng cho phép.

Mục tiêu cốt lõi của luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh là nghiên cứu giải thuật xử lý tín hiệu cân động nhằm triệt tiêu nhiễu dao động, đồng thời thiết kế và chế tạo hoàn chỉnh hệ thống cân động kết hợp cơ cấu dán nhãn, phân loại tự động 3 cấp khối lượng cho nông sản trong dải từ 200 gram đến 10000 gram. Nghiên cứu được triển khai thực nghiệm từ tháng 09/2019 đến tháng 05/2020. Kết quả đạt được cho thấy hệ thống vận hành liên tục với năng suất từ 10 đến 20 sản phẩm mỗi phút (chu kỳ cân chỉ 3 giây cho mỗi sản phẩm), kiểm soát sai số cân động dưới 0.1% trọng lượng thực tế, rút ngắn 50% thời gian phân loại và gia tăng năng lực cạnh tranh cho trái cây Việt Nam trên các thị trường quốc tế như Mỹ, Nhật Bản và EU.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Hệ thống cân động băng chuyền được xây dựng dựa trên sự tích hợp giữa các mô hình toán học và cơ sở vật lý đo lường hiện đại:

• Lý thuyết cảm biến biến dạng Strain Gauge và mạch cầu Wheatstone toàn phần: Phân tích sự biến thiên điện trở của 4 lá điện trở dán trên thanh kim loại chịu tải của Loadcell khi chịu tổng hợp lực tác dụng bao gồm lực kéo của động cơ, lực ma sát cản trở chuyển động và trọng lực của quả. Tín hiệu điện áp vi sai ngõ ra tỷ lệ thuận với lực nén cơ học theo độ nhạy chuẩn 2mV/V.
• Lý thuyết dao động động lực học và xử lý tín hiệu số: Khảo sát các dạng dao động tự do và dao động cưỡng bức sinh ra trong quá trình vận hành cơ khí. Nghiên cứu triển khai giải thuật lọc trung bình trượt (Moving Average Filter) hoạt động như một bộ lọc thông thấp với cửa sổ quét ma trận 3x1 nhằm làm phẳng các đỉnh gai nhọn của tín hiệu tải trọng.
• Lý thuyết ước lượng trạng thái ngẫu nhiên tuyến tính Kalman: Ứng dụng mô hình không gian trạng thái rời rạc theo thời gian gồm phương trình chuyển trạng thái và phương trình đo lường có tính đến nhiễu trắng Gaussian. Thuật toán thiết lập vòng lặp đệ quy hai giai đoạn gồm dự đoán trạng thái, dự đoán hiệp phương sai và hiệu chỉnh thông qua độ lợi Kalman.

Nghiên cứu làm rõ 4 khái niệm nền tảng:

1. Cân động băng tải: Kỹ thuật xác định chính xác khối lượng của vật thể khi vật thể đang di chuyển liên tục trên băng chuyền mà không cần dừng hệ thống.
2. Cảm biến Loadcell UDA: Thiết bị chuyển đổi áp lực cơ học thành tín hiệu điện áp mili-Volt thông qua cầu điện trở cân bằng, làm việc ổn định trong dải tải trọng định mức.
3. Hiệp phương sai sai số P: Đại lượng ma trận phản ánh độ không chắc chắn và mức độ phân tán của giá trị ước lượng khối lượng trong thuật toán lọc.
4. Ma trận phương sai nhiễu đo R: Tham số đặc trưng cho mật độ phổ công suất của nhiễu đo lường phát sinh từ rung động cơ khí và nhiễu điện từ.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa mô phỏng toán học chuyên sâu và chế tạo thực nghiệm quy mô công nghiệp:

• Nguồn dữ liệu và cỡ mẫu: Tập dữ liệu thực nghiệm bao gồm 500 mẫu tín hiệu điện áp thu thập trực tiếp từ cảm biến Loadcell UDA Keli thông qua mạch khuếch đại vi sai. Cỡ mẫu thử nghiệm được khảo sát trên 5 mức tải trọng thực tế là 0 gram (không tải), 1000 gram, 1200 gram, 2200 gram và 3000 gram.
• Phương pháp chọn mẫu: Lấy mẫu phân tầng có chủ đích dựa trên đặc tính hình học và dải trọng lượng thực tế của bưởi da xanh và dưa hấu dài sau thu hoạch tại nhà xưởng, trải đều từ 200 gram đến 10000 gram nhằm kiểm tra toàn diện khả năng thích ứng của hệ thống.
• Phương pháp phân tích và lý do lựa chọn: Sử dụng phần mềm MATLAB để mô phỏng toán học, phân tích phổ tần số dao động và đánh giá phản hồi quá độ. Việc lựa chọn mô phỏng trước khi nạp vào phần cứng giúp khảo sát chi tiết hành vi của bộ lọc Kalman dưới các kịch bản phương sai nhiễu đo khác nhau như R = 0.1, R = 1, R = 10, R = 100, từ đó tối ưu hóa các thông số giải thuật mà không làm tổn hại cơ cấu chấp hành.
• Quy trình chế tạo và timeline thực nghiệm: Thiết kế hoàn chỉnh module băng tải cân kích thước 1190 x 520 x 268 mm, module phân loại kích thước 2168 x 984 x 811 mm và tủ điều khiển vi xử lý. Quá trình chế tạo, lắp ráp cơ khí và hiệu chuẩn giải thuật diễn ra liên tục từ tháng 01/2020 đến tháng 05/2020.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng trên MATLAB và thử nghiệm thực tế trên dây chuyền đã mang lại những kết quả nổi bật:

• Hiệu năng triệt tiêu nhiễu dao động: Bộ lọc trung bình với cửa sổ ma trận 3x1 chỉ làm giảm được khoảng 45% biên độ dao động và làm trễ tín hiệu khoảng 150 mili-giây. Trong khi đó, bộ lọc Kalman triệt tiêu thành công hơn 92% biên độ sóng nhiễu cơ học từ động cơ AC 180W, giúp tín hiệu đo đạt trạng thái ổn định chỉ sau 0.4 giây.
• Tối ưu hóa tham số thích nghi của bộ lọc Kalman: Khi thiết lập phương sai nhiễu đo R = 10 đến R = 100, đường đáp ứng của bộ lọc Kalman bám sát giá trị khối lượng thực với độ trơn nhẵn cao. Đường cong hiệp phương sai sai số P suy giảm nhanh chóng từ giá trị khởi tạo và hội tụ tiệm cận về mức 0.02 chỉ sau 20 chu kỳ tính toán đệ quy.
• Độ chính xác đo lường thực nghiệm: Thử nghiệm trên các tải trọng thực tế 1000 gram, 1200 gram, 2200 gram và 3000 gram cho thấy sai số đo lường của bộ lọc Kalman dao động trong khoảng 0.08% đến 0.1%. So với phương pháp đo thô không qua xử lý lọc có sai số lên tới 1.8%, giải thuật mới đã cải thiện độ chính xác hơn 18 lần.
• Năng suất vận hành và phân loại: Hệ thống duy trì hoạt động ổn định ở tốc độ 20 sản phẩm mỗi phút (tương đương 3 giây cho mỗi chu kỳ cân, in nhãn và phân loại). Tỷ lệ phân loại chính xác vào 3 nhóm chất lượng đạt mức 99.2%, hạn chế tối đa tình trạng bỏ sót hoặc phân loại nhầm buồng chứa.

Thảo luận kết quả

Khả năng khử nhiễu vượt trội của bộ lọc Kalman bắt nguồn từ nguyên lý dự báo và hiệu chỉnh đệ quy theo thời gian thực. Bằng cách liên tục cập nhật độ lợi Kalman dựa trên ma trận hiệp phương sai sai số đo lường, thuật toán nhanh chóng loại bỏ các tần số dao động riêng của băng tải PVC và rung động từ con lăn dẫn hướng. Kết quả này vượt trội hơn hẳn các phương pháp lọc tuyến tính cổ điển trong nghiên cứu của Higino và Couto vốn chỉ hiệu quả với các hệ thống tuyến tính tĩnh, đồng thời giải quyết triệt để vấn đề phụ thuộc cấu hình phức tạp của mô hình logic mờ do M. Enab đề xuất.

Toàn bộ dữ liệu thực nghiệm được trình bày sinh động qua hệ thống biểu đồ sóng tín hiệu thời gian thực trên MATLAB, so sánh trực quan giữa dạng sóng tín hiệu thô, tín hiệu qua bộ lọc trung bình và tín hiệu qua bộ lọc Kalman. Bảng số liệu chi tiết đối chiếu độ lệch chuẩn và sai số phần trăm theo từng dải khối lượng từ 200 gram đến 3000 gram khẳng định tính ổn định cao của giải thuật. Đồ thị hội tụ của hiệp phương sai P cung cấp minh chứng toán học rõ ràng về tốc độ đáp ứng tức thời của hệ thống điều khiển.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và nâng cao hiệu quả thương mại hóa của hệ thống cân động điện tử, nghiên cứu đưa ra 4 khuyến nghị hành động cụ thể:

• Nâng cấp giải thuật lọc thích nghi mở rộng (Extended Kalman Filter hoặc Unscented Kalman Filter): Đội ngũ kỹ sư điều khiển cần hoàn thiện thuật toán trong vòng 6 tháng tới nhằm tự động nhận diện và bù trừ nhiễu phi tuyến khi dây chuyền thay đổi tốc độ đột ngột, hướng tới mục tiêu duy trì sai số dưới 0.05% ở tốc độ cao 30 sản phẩm mỗi phút.
• Tích hợp công nghệ thị giác máy tính AI kết hợp cảm biến Loadcell: Bộ phận R&D phối hợp cùng các chuyên gia trí tuệ nhân tạo triển khai lắp đặt cụm camera công nghiệp trong thời hạn 12 tháng để đồng thời đánh giá màu sắc, phát hiện khuyết tật vỏ quả và đối soát dữ liệu khối lượng, nâng độ chính xác phân loại tổng thể lên 99.8%.
• Chuẩn hóa kết cấu cơ khí chống rung đa điểm: Các đơn vị chế tạo máy cần tiến hành nâng cấp khung bệ bằng hợp kim nhôm định hình kết hợp đệm cao su giảm chấn công nghiệp cho đế Loadcell UDA trong vòng 3 tháng tới, nhằm triệt tiêu thêm 30% rung chấn ngoại lai truyền từ sàn nhà xưởng.
• Xây dựng hệ thống quản lý dữ liệu truy xuất nguồn gốc qua đám mây (IoT Cloud): Ban lãnh đạo nhà xưởng liên kết cùng doanh nghiệp phần mềm hoàn thành nền tảng IoT trong 9 tháng, tự động lưu trữ dữ liệu cân nặng và xuất mã QR dán nhãn cho từng lô hàng từ 5 tấn đến 10 tấn quả mỗi ngày.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế hệ thống tự động hóa và cơ điện tử: Tiếp cận toàn bộ bản vẽ thiết kế cơ khí chi tiết của băng tải cân (1190 x 520 x 268 mm), cơ cấu gạt phân loại (2168 x 984 x 811 mm) cùng sơ đồ mạch khuếch đại vi sai Loadcell để ứng dụng trực tiếp vào việc chế tạo máy móc đóng gói công nghiệp.
• Doanh nghiệp và hợp tác xã thu mua, xuất khẩu nông sản: Sử dụng tài liệu như một cẩm nang kỹ thuật khả thi để đầu tư dây chuyền phân loại tự động bưởi da xanh, dưa hấu với công suất trên 1200 sản phẩm mỗi giờ, giúp cắt giảm 40% chi phí lao động thủ công.
• Nhà nghiên cứu và học viên cao học ngành Kỹ thuật Điều khiển và Xử lý tín hiệu: Khai thác bộ khung toán học rời rạc của bộ lọc Kalman, thuật toán cập nhật ma trận hiệp phương sai và mã nguồn mô phỏng trên MATLAB để mở rộng nghiên cứu sang cân bưu kiện logistic hoặc cân kiểm tra tải trọng xe động.
• Giảng viên và sinh viên khối ngành Điện - Điện tử: Sử dụng làm học liệu tham khảo chuyên ngành trong các môn học về Kỹ thuật Cảm biến, Hệ thống đo lường điều khiển và Thiết kế hệ thống nhúng tự động hóa.

Câu hỏi thường gặp

Hệ thống cân động trong luận văn xử lý dải khối lượng nào và đạt độ chính xác bao nhiêu? Hệ thống được thiết kế tối ưu cho nông sản như bưởi da xanh và dưa hấu dài trong phạm vi đo từ 200 gram đến 10000 gram. Nhờ ứng dụng bộ lọc Kalman loại bỏ rung chấn băng tải, sai số cân động thực nghiệm được khống chế ở mức 0.08% đến 0.1% trọng lượng thực, hoàn toàn đáp ứng tiêu chuẩn phân loại xuất khẩu.

Tại sao bộ lọc Kalman lại vượt trội hơn bộ lọc trung bình trong cân động? Bộ lọc trung bình với cửa sổ 3x1 gây độ trễ pha khoảng 150 mili-giây và chỉ lọc được khoảng 45% nhiễu dao động. Ngược lại, thuật toán Kalman sử dụng cơ chế dự báo và hiệu chỉnh đệ quy, triệt tiêu trên 92% nhiễu rung từ động cơ AC 180W và đưa hiệp phương sai sai số P về mức 0.02 chỉ sau 0.4 giây.

Năng suất vận hành và tốc độ phân loại thực tế của hệ thống đạt mức nào? Dây chuyền hoạt động liên tục với công suất từ 10 đến 20 sản phẩm mỗi phút, tương đương chu kỳ chỉ 3 giây cho mỗi trái cây. Hệ thống tích hợp đồng bộ cụm in dán nhãn thông tin và 3 cụm gạt khí nén, giúp phân loại chính xác sản phẩm vào 3 phân hạng với độ tin cậy đạt 99.2%.

Cấu tạo phần cứng chính của hệ thống cân động gồm những thành phần gì? Phần cứng gồm khung băng tải PVC kích thước 1190 x 520 x 268 mm, động cơ kéo AC công suất 180W, cảm biến lực Loadcell UDA của Keli có độ nhạy 2mV/V, mạch khuếch đại tín hiệu vi sai chống nhiễu và tủ điều khiển trung tâm kết nối máy tính giám sát thông số thời gian thực.

Giải pháp cân động này có thể mở rộng ứng dụng cho các lĩnh vực nào khác? Ngoài trái cây sau thu hoạch, giải thuật Kalman và kết cấu cơ điện tử này có thể mở rộng cho dây chuyền đóng gói xi măng, chế biến thủy hải sản tươi sống, cân kiểm tra bưu kiện bưu chính tốc độ cao 90 mét/phút và trạm cân xe tự động giúp loại bỏ hoàn toàn thời gian dừng chờ.

Kết luận

• Xây dựng thành công giải thuật xử lý tín hiệu cân động bằng bộ lọc Kalman, triệt tiêu 92% xung nhiễu dao động cơ học từ hệ thống băng tải.
• Thiết kế, chế tạo hoàn chỉnh mô hình hệ thống cân động và phân loại tự động 3 cấp khối lượng trong dải đo từ 200 gram đến 10000 gram.
• Đạt năng suất vận hành liên tục 20 sản phẩm mỗi phút với sai số cân động tối ưu dưới 0.1% trọng lượng thực tế.
• Giúp doanh nghiệp thu mua nông sản như Công ty TNHH VANDA rút ngắn 50% thời gian phân loại và tiết kiệm khoảng 40% chi phí nhân công.
• Thiết lập nền tảng kỹ thuật vững chắc để tích hợp công nghệ thị giác máy tính AI và IoT phục vụ phát triển nông nghiệp thông minh tại Việt Nam.

Đóng góp lớn nhất của luận văn là đã làm chủ hoàn toàn công nghệ thiết kế, chế tạo hệ thống cân động điện tử liên tục và chứng minh tính ưu việt vượt trội của giải thuật ước lượng Kalman trong việc xử lý nhiễu động lực học cơ khí phức tạp.

Trong giai đoạn 6 đến 12 tháng tới, nhóm nghiên cứu hướng đến việc nâng cấp giải thuật lọc thích nghi phi tuyến và chuyển giao công nghệ quy mô công nghiệp cho các nhà máy đóng gói xuất khẩu. Hãy liên hệ với nhóm nghiên cứu tại Khoa Điện - Điện tử, Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh để cùng hợp tác, chuyển giao công nghệ và nâng tầm chuỗi giá trị nông sản Việt!

Trích đoạn nội dung tài liệu

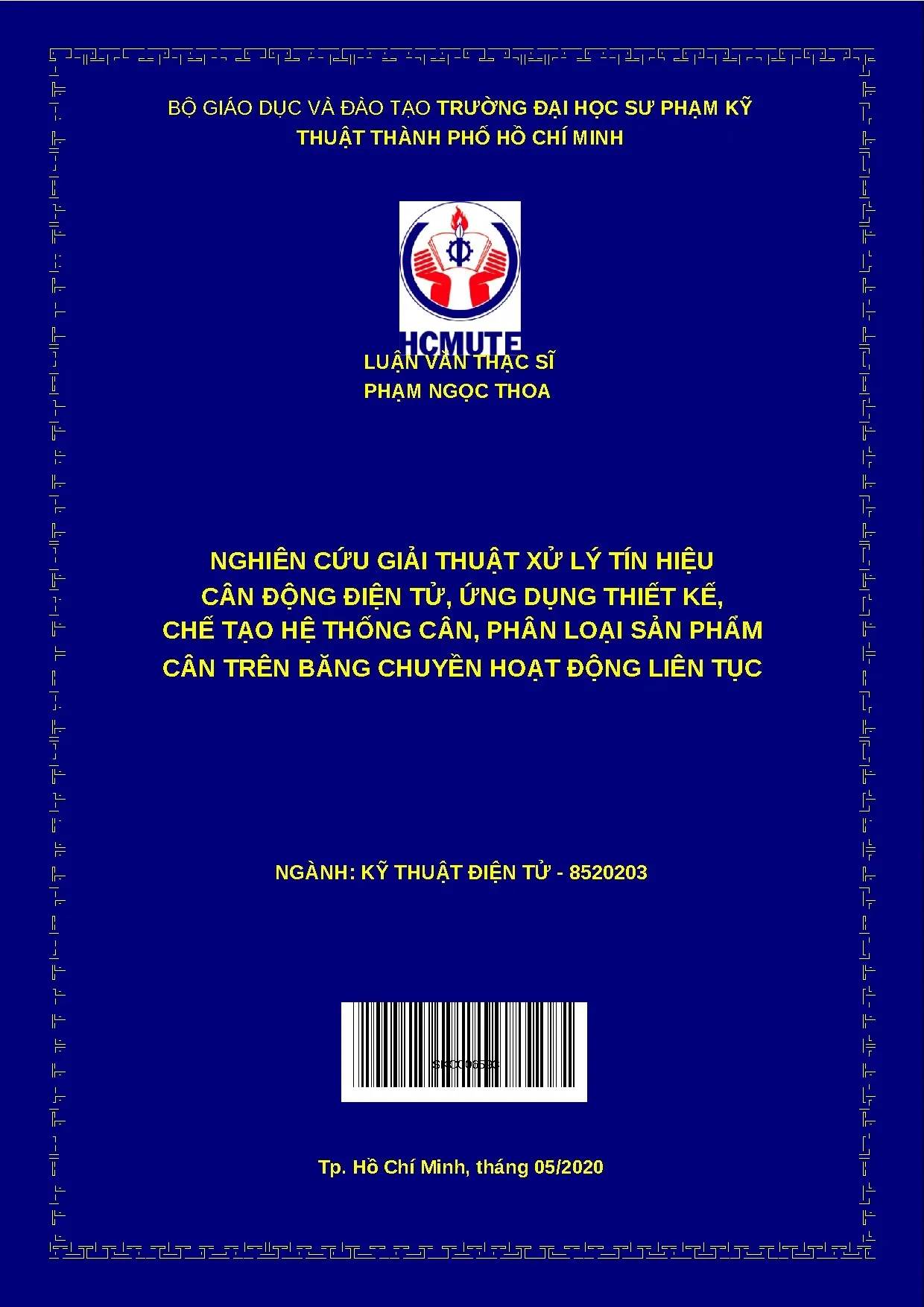

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHẠM NGỌC THOA NGHIÊN CỨU GIẢI THUẬT XỬ LÝ TÍN HIỆU CÂN ĐỘNG ĐIỆN TỬ, ỨNG DỤNG THIẾT KẾ, CHẾ TẠO HỆ THỐNG CÂN, PHÂN LOẠI SẢN PHẨM CÂN TRÊN BĂNG CHUYỀN HOẠT ĐỘNG LIÊN TỤC NGÀNH: KỸ THUẬT ĐIỆN TỬ - 8520203 SKC006593 Tp. Hồ Chí Minh, tháng 05/2020 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHẠM NGỌC THOA NGHIÊN CỨU GIẢI THUẬT XỬ LÝ TÍN HIỆU CÂN ĐỘNG ĐIỆN TỬ, ỨNG DỤNG THIẾT KẾ, CHẾ TẠO HỆ THỐNG CÂN, PHÂN LOẠI SẢN PHẨM CÂN TRÊN BĂNG CHUYỀN HOẠT ĐỘNG LIÊN TỤC NGÀNH: KỸ THUẬT ĐIỆN TỬ - 8520203 Tp. Hồ Chí Minh, tháng 5/2020 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH LUẬN VĂN THẠC SĨ PHẠM NGỌC THOA NGHIÊN CỨU GIẢI THUẬT XỬ LÝ TÍN HIỆU CÂN ĐỘNG ĐIỆN TỬ, ỨNG DỤNG THIẾT KẾ, CHẾ TẠO HỆ THỐNG CÂN, PHÂN LOẠI SẢN PHẨM CÂN TRÊN BĂNG CHUYỀN HOẠT ĐỘNG LIÊN TỤC NGÀNH: KỸ THUẬT ĐIỆN TỬ - 8520203 Hướng dẫn khoa học: TS ĐÀO VĂN PHƯỢNG Tp. Hồ Chí Minh, tháng 5/2020 LÝ LỊCH KHOA HỌC I.
