Luận án tiến sĩ hus ứng dụng mô hình tang luping olofnilsson để khảo sát sự khuếch tán ci trong bê tông và nghiên cứu ảnh hưởng của phụ gia đến quá trình này

Nghiên cứu ứng dụng mô hình tang luping olofnilsson khảo sát sự khuếch tán ci trong bê tông và ảnh hưởng của phụ gia đến quá trình này.

• Đề tài: Nghiên cứu sự khuếch tán ion clo trong bê tông và ảnh hưởng của phụ gia
• Loại tài liệu: Luận văn

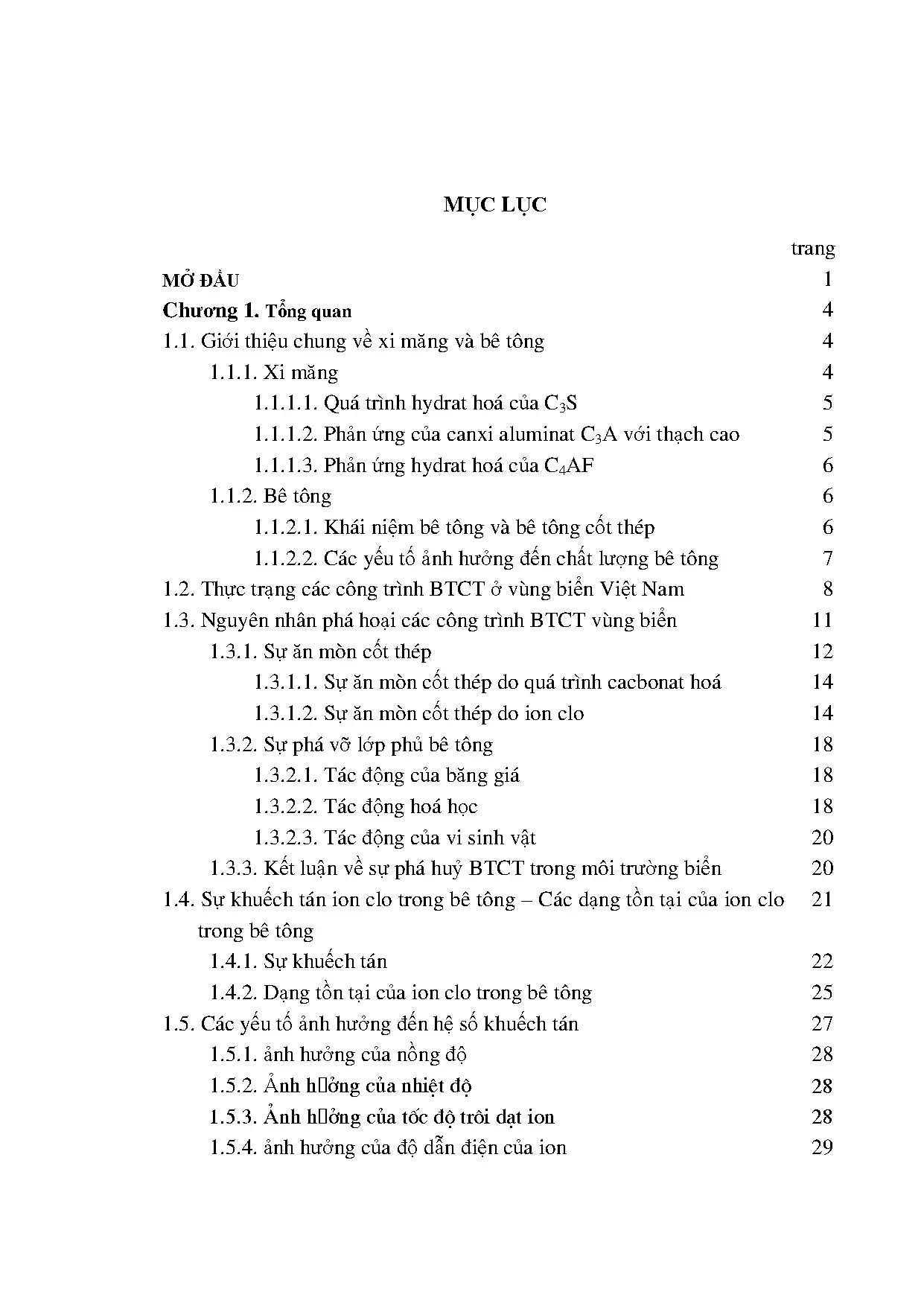

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ XI MĂNG VÀ BÊ TÔNG
• 1.1. Quá trình hydrat hoá của C3S
• 1.2. Phản ứng của canxi aluminat C3A với thạch cao
• 1.3. Phản ứng hydrat hoá của C4AF
• 1.4. Khái niệm bê tông và bê tông cốt thép
• 1.5. Các yếu tố ảnh hưởng đến chất lượng bê tông
• 1.6. Thực trạng các công trình BTCT ở vùng biển Việt Nam
• 1.7. Nguyên nhân phá hoại các công trình BTCT vùng biển
• 1.8. Sự ăn mòn cốt thép
• 1.9. Sự ăn mòn cốt thép do quá trình cacbonat hoá
• 1.10. Sự ăn mòn cốt thép do ion clo
• 1.11. Sự phá vỡ lớp phủ bê tông
• 1.12. Tác động của băng giá
• 1.13. Tác động hoá học
• 1.14. Tác động của vi sinh vật
• 1.15. Kết luận về sự phá huỷ BTCT trong môi trường biển
• 1.16. Sự khuếch tán ion clo trong bê tông – Các dạng tồn tại của ion clo trong bê tông
• 1.17. Dạng tồn tại của ion clo trong bê tông
• 1.18. Các yếu tố ảnh hưởng đến hệ số khuếch tán
• 1.19. Ảnh hưởng của nồng độ
• 1.20. Ảnh hưởng của nhiệt độ
• 1.21. Ảnh hưởng của tác động trời đất ion
• 1.22. Ảnh hưởng của độ dẫn điện của ion
• 1.23. Xác định nhanh độ thấm ion clo trong bê tông
• 1.24. Phô gia cho bê tông
• 2. CHƯƠNG 2: NỘI DUNG NGHIÊN CỨU
• 2.1. Xác định hệ số khuếch tán theo phương pháp ngâm lâu dài
• 2.2. Xác định nhanh hệ số khuếch tán ion clo trong bê tông
• 2.3. Khảo sát các dạng nồng độ của ion clo trong bê tông và mối quan hệ của chúng trong việc tính hệ số khuếch tán
• 2.4. Xem xét sự phụ thuộc của hệ số khuếch tán vào tỷ lệ X:C và việc sử dụng phụ gia
• 2.5. Tính toán thời điểm bắt đầu ăn mòn cốt thép của công trình BTCT trong môi trường biển
• 2.6. Phương pháp nghiên cứu
• 2.6.1. Phương pháp ngâm lâu dài (phương pháp khoan chuẩn)
• 2.6.2. Phương pháp xác định nhanh sự khuếch tán của ion clo có áp dụng điện trường của Tang Luping và Lars Olof Nilsson
• 2.6.3. Phương pháp xác định các dạng nồng độ ion clo trong bê tông
• 2.6.4. Phương pháp ASTM C1218-92
• 2.6.5. Phương pháp ASTM C1152-90
• 2.6.6. Phương pháp qui hoạch thực nghiệm xác định tỷ lệ tối ưu của phụ gia siêu dẻo và silica fume
• 2.6.7. Các phương pháp khác
• 2.6.8. Dụng cụ và hoá chất
• 2.6.9. Phần mềm máy tính
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Xác định hệ số khuếch tán của ion clo trong bê tông theo phương pháp ngâm lâu dài
• 3.2. Xác định nhanh hệ số khuếch tán của ion clo trong bê tông bằng cách sử dụng điện trường theo Tang Luping và Lars Olof Nilsson
• 3.3. Bài toán mô hình hoá
• 3.4. Xác định nhanh hệ số khuếch tán của ion clo trong bê tông
• 3.5. Kết quả và thảo luận
• 3.6. Một số yếu tố ảnh hưởng đến hệ số khuếch tán Cl− trong bê tông
• 3.6.1. Sự ảnh hưởng của tỷ lệ Xi măng:Cát
• 3.6.2. Sự ảnh hưởng của phụ gia đến hệ số khuếch tán Cl− trong bê tông
• 3.7. Tỷ lệ phụ gia tối ưu cho cường độ kháng nén
• 3.8. Tỷ lệ phụ gia tối ưu cho cường độ kháng uốn
• 3.9. Ảnh hưởng của nhiệt độ đến hệ số khuếch tán Cl− trong bê tông
• 3.10. Các dạng tồn tại của ion clo trong bê tông
• 3.11. Dự đoán thời điểm Cl− bắt đầu ăn mòn cốt thép
• KẾT LUẬN VÀ KIẾN NGHỊ
• CÁC CÔNG TRÌNH KHOA HỌC LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về sự khuếch tán ion clo trong bê tông

Sự khuếch tán ion clo trong bê tông là một vấn đề quan trọng trong ngành xây dựng, đặc biệt là đối với các công trình bê tông cốt thép (BTCT) ở vùng biển. Ion clo có thể gây ra sự ăn mòn cốt thép, làm giảm tuổi thọ của công trình. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về cơ chế khuếch tán ion clo và các yếu tố ảnh hưởng đến quá trình này.

1.1. Khái niệm về ion clo và bê tông

Ion clo là một trong những ion gây hại cho bê tông, đặc biệt trong môi trường biển. Bê tông là vật liệu xây dựng chính, nhưng sự hiện diện của ion clo có thể dẫn đến sự ăn mòn cốt thép, làm giảm độ bền và tuổi thọ của công trình.

1.2. Tác động của ion clo đến bê tông

Ion clo có thể xâm nhập vào bê tông qua các lỗ mao quản, gây ra sự ăn mòn cốt thép. Điều này không chỉ ảnh hưởng đến tính bền vững của công trình mà còn gây ra thiệt hại kinh tế lớn cho việc bảo trì và sửa chữa.

II. Vấn đề và thách thức trong nghiên cứu sự khuếch tán ion clo

Nghiên cứu sự khuếch tán ion clo trong bê tông gặp nhiều thách thức, bao gồm việc xác định chính xác hệ số khuếch tán và ảnh hưởng của các yếu tố môi trường. Các phương pháp hiện tại thường tốn thời gian và không đáp ứng được yêu cầu thực tiễn.

2.1. Các yếu tố ảnh hưởng đến sự khuếch tán ion clo

Nồng độ ion clo, nhiệt độ, và độ dẫn điện của bê tông là những yếu tố chính ảnh hưởng đến hệ số khuếch tán. Việc hiểu rõ các yếu tố này giúp cải thiện chất lượng bê tông và giảm thiểu sự ăn mòn.

2.2. Thách thức trong việc đo lường hệ số khuếch tán

Phương pháp đo lường hiện tại như phương pháp khoan chuẩn thường tốn nhiều thời gian và không chính xác. Cần có các phương pháp mới để xác định nhanh và chính xác hệ số khuếch tán ion clo trong bê tông.

III. Phương pháp nghiên cứu sự khuếch tán ion clo trong bê tông

Để nghiên cứu sự khuếch tán ion clo, nhiều phương pháp đã được áp dụng, bao gồm phương pháp ngâm lâu dài và mô hình hóa bằng điện trường. Những phương pháp này giúp xác định nhanh hệ số khuếch tán và đánh giá ảnh hưởng của phụ gia.

3.1. Phương pháp ngâm lâu dài

Phương pháp ngâm lâu dài cho phép xác định hệ số khuếch tán ion clo qua thời gian. Tuy nhiên, phương pháp này yêu cầu thời gian dài và không phù hợp cho các ứng dụng thực tiễn.

3.2. Mô hình hóa sự khuếch tán bằng điện trường

Mô hình hóa bằng điện trường là một phương pháp mới, giúp xác định nhanh hệ số khuếch tán ion clo. Phương pháp này có thể áp dụng trong các phòng thí nghiệm và cho kết quả chính xác hơn.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu

Kết quả nghiên cứu cho thấy rằng việc sử dụng phụ gia có thể làm giảm sự khuếch tán ion clo trong bê tông. Các ứng dụng thực tiễn từ nghiên cứu này có thể giúp cải thiện chất lượng bê tông và kéo dài tuổi thọ công trình.

4.1. Ảnh hưởng của phụ gia đến sự khuếch tán

Phụ gia siêu dẻo và siêu mịn hoạt tính đã được chứng minh là có tác dụng tích cực trong việc giảm sự khuếch tán ion clo. Việc tối ưu hóa tỷ lệ phụ gia là rất quan trọng để đạt được hiệu quả cao nhất.

4.2. Dự đoán thời điểm ăn mòn cốt thép

Nghiên cứu cũng đã chỉ ra cách dự đoán thời điểm cốt thép bắt đầu bị ăn mòn dựa trên hệ số khuếch tán ion clo. Điều này giúp các kỹ sư có thể đưa ra các biện pháp bảo trì kịp thời.

V. Kết luận và tương lai của nghiên cứu

Nghiên cứu về sự khuếch tán ion clo trong bê tông là rất cần thiết để bảo vệ các công trình BTCT trong môi trường biển. Tương lai của nghiên cứu này sẽ tập trung vào việc phát triển các phương pháp mới và cải tiến chất lượng bê tông.

5.1. Tầm quan trọng của nghiên cứu

Nghiên cứu này không chỉ giúp nâng cao tuổi thọ công trình mà còn giảm thiểu chi phí bảo trì. Việc hiểu rõ sự khuếch tán ion clo sẽ giúp các nhà thiết kế và kỹ sư đưa ra các giải pháp hiệu quả hơn.

5.2. Hướng đi tương lai trong nghiên cứu

Tương lai của nghiên cứu sẽ tập trung vào việc phát triển các vật liệu bê tông mới có khả năng chống lại sự khuếch tán ion clo, từ đó nâng cao độ bền và tuổi thọ của các công trình.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam sở hữu đường bờ biển dài hơn 3.260 km cùng hàng nghìn hòn đảo và thềm lục địa rộng lớn, giữ vị trí chiến lược trong phát triển kinh tế biển và an ninh quốc phòng. Hàng năm, nguồn ngân sách nhà nước đầu tư cho các dự án hạ tầng ven biển như cầu cảng, giàn khoan dầu khí, đê kè và công trình quốc phòng lên tới hàng chục nghìn tỷ đồng. Mặc dù các kết cấu bê tông cốt thép thường được thiết kế với niên hạn vận hành từ 50 đến 100 năm, thực tế khảo sát cho thấy phần lớn công trình chỉ sau 20 đến 30 năm, thậm chí từ 7 đến 15 năm, đã xuất hiện tình trạng nứt vỡ, bong bục bê tông và rỉ sét cốt thép nghiêm trọng. Thiệt hại kinh tế cho công tác duy tu, sửa chữa và thay thế kết cấu hư hỏng ước tính tiêu tốn hàng trăm tỷ đồng mỗi năm.

Nguyên nhân cốt lõi dẫn đến sự suy giảm tuổi thọ công trình trong môi trường biển bắt nguồn từ quá trình xâm thực điện hóa do ion clo khuếch tán qua hệ thống lỗ rỗng mao quản của bê tông. Khi nồng độ ion clo tự do tại bề mặt cốt thép tích tụ vượt ngưỡng giới hạn, màng thụ động bảo vệ thép bị phá vỡ cục bộ, kích hoạt phản ứng ăn mòn tạo rỉ sét với thể tích giãn nở gấp 2 đến 6 lần thể tích kim loại ban đầu. Áp lực trương nở này trực tiếp gây nứt vỡ lớp phủ bê tông bảo vệ và làm suy giảm nhanh chóng khả năng chịu lực của toàn bộ kết cấu.

Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình toán học giải tích xác định nhanh hệ số khuếch tán ion clo trong bê tông dưới tác động của điện trường gia tốc dựa trên lý thuyết của Tang Luping và Lars Olof Nilsson, đồng thời hiệu chỉnh công thức tính toán nhằm đạt độ tin cậy tương đương phương pháp ngâm lâu dài tiêu chuẩn AASHTO T259. Nghiên cứu tiến hành khảo sát thực địa trên hàng loạt công trình cảng biển trải dài từ Quảng Ninh đến Cà Mau, kết hợp thực nghiệm tối ưu hóa cấp phối bê tông chất lượng cao chứa phụ gia siêu mịn silica fume và phụ gia siêu dẻo. Kết quả đạt được giúp giảm hệ số khuếch tán ion clo từ 50% đến 75%, nâng cao độ đặc chắc vi cấu trúc và thiết lập công cụ dự báo chính xác thời điểm bắt đầu ăn mòn cốt thép, bảo đảm công trình đạt tuổi thọ thiết kế trên 50 năm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Quá trình hình thành vi cấu trúc và độ bền của đá xi măng dựa trên lý thuyết thủy hóa các khoáng chính trong clinke xi măng portland bao gồm silicat tricanxi, silicat bicanxi, aluminat tricanxi và canxi aluminoferit. Khi tiếp xúc với nước, phản ứng thủy hóa của silicat tricanxi tạo ra gel canxi silicat hydrat và giải phóng canxi hydroxyt, làm tăng độ kiềm của dung dịch nước lỗ hổng lên mức pH từ 12,8 đến 13,8. Môi trường kiềm mạnh này tạo điều kiện thuận lợi cho sự hình thành lớp màng thụ động ôxít sắt mỏng có chiều dày khoảng 1 đến 10 nanomet trên bề mặt cốt thép theo giản đồ thế pH Pourbaix.

Tuy nhiên, khi ion clo từ nước biển thâm nhập, chúng phản ứng với aluminat tricanxi tạo thành muối Friedel không tan hoặc bị hấp phụ vật lý trên bề mặt gel. Lượng clo tự do còn lại trong dung dịch lỗ hổng sẽ đóng vai trò chất xúc tác phá hủy màng thụ động khi tỷ lệ nồng độ ion clo trên ion hydroxyl vượt ngưỡng giới hạn 0,6 hoặc khi hàm lượng ion clo tự do vượt quá 1,2 kg trên một mét khối bê tông. Quá trình khuếch tán ion clo dưới tác dụng của gradient nồng độ tuân theo định luật Fick thứ nhất và Fick thứ hai dạng bán vô hạn. Dưới tác động bổ sung của điện trường ngoài có cường độ xác định, tốc độ chuyển vận của ion clo được mô tả thông qua phương trình mở rộng Nernst Planck và Nernst Einstein, tích hợp giữa lực khuếch tán nhiệt động và tốc độ trôi dạt ion.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm toàn diện từ 45 tổ mẫu bê tông đúc chuẩn trong phòng thí nghiệm và các mẫu khoan đối chứng tại hiện trường các cảng biển lớn. Mẫu thử nghiệm được chế tạo từ xi măng PC40 kết hợp cát tiêu chuẩn, nước sạch và tỷ lệ nước trên xi măng dao động từ 0,35 đến 0,50, có bổ sung phụ gia siêu mịn silica fume từ 5% đến 20% cùng phụ gia siêu dẻo gốc naphtalen formaldehyt sunfonat từ 0,5% đến 2,0%. Phương pháp chọn mẫu áp dụng kỹ thuật phân tầng ngẫu nhiên có kiểm soát nghiêm ngặt các biến số thành phần hạt và điều kiện dưỡng hộ chuẩn trong môi trường ẩm 28 ngày tại nhiệt độ 25 độ C.

Quy trình phân tích thực nghiệm bao gồm:

• Phương pháp ngâm lâu dài chuẩn theo AASHTO T259: Mẫu bê tông kích thước 80x80x75 mm được quét kín 4 mặt bên bằng nhựa epoxy, ngâm ngập trong dung dịch natri clorua 3% suốt thời gian từ 90 đến 180 ngày. Bột mẫu được khoan thu thập theo từng lớp sâu 5 mm từ bề mặt tiếp xúc để phân tích hàm lượng clo tổng số theo tiêu chuẩn ASTM C1152 và clo tự do theo ASTM C1218.
• Phương pháp gia tốc điện trường: Sử dụng thiết bị đo hai buồng ngăn chứa dung dịch natri clorua và canxi hydroxyt, áp đặt hiệu điện thế từ 30V đến 60V tạo cường độ điện trường từ 300 V/m đến 600 V/m qua mẫu hình trụ đường kính 95 mm, dày 50 mm trong thời gian từ 8 đến 16 giờ.
• Phương pháp quy hoạch thực nghiệm: Áp dụng mô hình toán học bậc hai tâm xoay với 13 thí nghiệm trực giao, phân tích phương sai ANOVA và giản đồ Pareto nhằm tối ưu hóa đồng thời cường độ nén và cường độ uốn của vật liệu. Lý do lựa chọn tổ hợp phương pháp này nhằm đối chiếu và chuẩn hóa lời giải giải tích mô hình toán của Tang Luping và Lars Olof Nilsson với số liệu ngâm thực tế, khắc phục triệt để sai số đo tổng điện lượng không chọn lọc của tiêu chuẩn ASTM C1202.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã ghi nhận 4 phát hiện khoa học mang tính đột phá về cơ chế khuếch tán ion clo và hiệu quả cải thiện chất lượng bê tông:

Thứ nhất, việc hiệu chỉnh thành công lời giải bài toán phương trình vi phân biến dạng Fick II kết hợp điện trường của Tang Luping và Lars Olof Nilsson đã cho phép xác định chính xác hệ số khuếch tán ion clo chỉ sau 8 đến 16 giờ thử nghiệm, thay vì phải chờ đợi từ 90 đến 180 ngày như phương pháp khoan chuẩn AASHTO T259. Hệ số khuếch tán thu được từ phương pháp gia tốc điện trường sau khi nhân với hệ số hiệu chỉnh thực nghiệm đạt độ tương đồng vượt trội, sai số dao động dưới 4,8% so với phương pháp ngâm dài hạn.

Thứ hai, việc bổ sung phụ gia siêu mịn silica fume và phụ gia siêu dẻo tạo ra hiệu ứng kép giúp cải thiện vượt bậc khả năng chống thấm ion clo. Đối với mẫu bê tông đối chứng tỷ lệ xi măng trên cát 1:3 và nước trên xi măng 0,5, hệ số khuếch tán clo đo được là 1,82 x 10^-12 m2/s. Khi phối hợp 10% silica fume và 1,2% phụ gia siêu dẻo naphtalen formaldehyt sunfonat, hệ số khuếch tán giảm mạnh xuống mức 0,39 x 10^-12 m2/s, tương đương mức giảm 78,5% tốc độ xâm thực của ion clo vào sâu trong lòng vật liệu.

Thứ ba, sự thay đổi tỷ lệ phối liệu xi măng trên cát từ 1:3 sang 1:2 làm tăng tỷ lệ thể tích hồ xi măng đặc chắc, dẫn đến độ sâu xâm nhập của ion clo sau 6 tháng ngâm giảm từ 22 mm xuống còn 9 mm. Đồng thời, cường độ nén ở tuổi 28 ngày tăng từ 38,5 MPa lên 62,4 MPa, tương ứng mức tăng trưởng 62,1% khả năng chịu tải cơ học.

Thứ tư, nghiên cứu đã chứng minh rằng lượng ion clo tự do trong dung dịch lỗ hổng chiếm tỷ lệ ổn định từ 68% đến 74% tổng lượng clo hòa tan trong mẫu thử. Do sự chênh lệch giữa ion clo tổng số và ion clo chiết xuất bằng nước không đáng kể, các kỹ sư có thể sử dụng chỉ tiêu ion clo tổng số đo nhanh theo tiêu chuẩn ASTM C1152 để đánh giá thời điểm bắt đầu ăn mòn, loại bỏ các bước ép nước lỗ hổng phức tạp trong điều kiện hiện trường.

Thảo luận kết quả

Cơ chế giảm mạnh hệ số khuếch tán khi sử dụng phụ gia bắt nguồn từ phản ứng puzolanic giữa silica fume vô định hình với canxi hydroxyt tự do sinh ra trong quá trình thủy hóa. Phản ứng này tạo ra một lượng lớn gel canxi silicat hydrat thứ cấp lấp đầy các vi lỗ rỗng có kích thước từ 50 đến 100 nanomet, biến cấu trúc mạng lưới mao quản liên tục thành các lỗ rỗng kín và cô lập. Đồng thời, phụ gia siêu dẻo giúp giảm lượng nước trộn cần thiết tới 25% mà vẫn bảo đảm độ linh động của hỗn hợp vữa, ngăn ngừa hiện tượng thoát nước dư thừa tạo đường dẫn mao dẫn rỗng.

Các dữ liệu thực nghiệm trong nghiên cứu được mô hình hóa trực quan và sinh động thông qua hệ thống biểu đồ bề mặt mục tiêu 3D và đường mức phản ứng của hàm mục tiêu cường độ kháng nén và kháng uốn. Qua đó, vùng tỷ lệ cấp phối tối ưu được xác định rõ ràng tại điểm giao thoa giữa 10% đến 12% silica fume và 1,0% đến 1,3% phụ gia siêu dẻo. Bên cạnh đó, đồ thị biểu diễn hàm sai số bù của nồng độ ion clo theo chiều sâu khoan mẫu thể hiện đường cong suy giảm phi tuyến tính tiệm cận trục hoành, phản ánh chính xác quy luật phân bố nồng độ chất tan theo định luật Fick. So sánh với các nghiên cứu quốc tế, phương pháp mô hình hóa có điện trường khắc phục được nhược điểm lớn của tiêu chuẩn Whiting ASTM C1202, vốn thường phóng đại độ dẫn điện do ảnh hưởng của ion hydroxyl trong nước lỗ hổng có độ dẫn đương lượng cao đạt 0,0198 m2/ohm.

Đề xuất và khuyến nghị

Nhằm nâng cao tuổi thọ và độ bền vững cho các công trình bê tông cốt thép trong môi trường biển, nghiên cứu đưa ra 4 nhóm giải pháp chiến lược:

• Ban hành quy chuẩn kỹ thuật quốc gia về phương pháp thử nhanh hệ số khuếch tán ion clo: Đề nghị Bộ Xây dựng và Viện Khoa học Công nghệ Xây dựng sớm hoàn thiện và ban hành tiêu chuẩn áp dụng mô hình điện trường gia tốc hiệu chỉnh, thay thế dần phương pháp ngâm dài hạn tiêu chuẩn AASHTO T259, đặt mục tiêu áp dụng đồng bộ cho 100% dự án cảng biển trọng điểm từ giai đoạn 2026-2028.
• Áp dụng bắt buộc cấp phối bê tông hiệu năng cao cho vùng xâm thực mạnh: Các đơn vị tư vấn thiết kế và nhà thầu thi công cần đưa vào chỉ dẫn kỹ thuật tỷ lệ phối trộn tối ưu gồm 10% đến 15% silica fume kết hợp 1,0% đến 1,2% phụ gia siêu dẻo thế hệ mới cho các cấu kiện nằm trong vùng nước lên xuống và vùng khí quyển nhiễm mặn. Mục tiêu kỹ thuật yêu cầu hệ số khuếch tán ion clo của bê tông không vượt quá 0,5 x 10^-12 m2/s, bảo đảm duy trì cường độ nén trên 60 MPa ở tuổi 28 ngày.
• Tăng chiều dày lớp bê tông bảo vệ danh định: Nâng tiêu chuẩn chiều dày lớp bê tông bao phủ cốt thép từ mức 30 mm hiện nay lên tối thiểu 50 mm đối với cấu kiện dầm sàn và 70 mm đối với cọc móng ngập nước hoặc chịu sóng vỗ trực tiếp. Biện pháp này giúp kéo dài thời gian ion clo khuếch tán chạm tới bề mặt cốt thép lên trên 45 năm trước khi đạt ngưỡng nồng độ ăn mòn tới hạn 1,2 kg/m3.
• Thiết lập hệ thống giám sát và bảo trì dự đoán định kỳ: Các ban quản lý cảng biển và công trình dầu khí cần triển khai lắp đặt đầu dò cảm biến điện thế ăn mòn cốt thép không phá hủy, kết hợp lấy mẫu kiểm tra nồng độ ion clo định kỳ 3 năm một lần tại các vị trí xung yếu. Việc chủ động phát hiện sớm quá trình phân rã màng thụ động giúp giảm 60% chi phí sửa chữa đột xuất so với khi kết cấu đã xuất hiện nứt vỡ bề mặt.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu mang lại giá trị thực tiễn và học thuật sâu sắc cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế và tư vấn giám sát công trình thủy, cầu cảng và giàn khoan: Sử dụng mô hình toán học và công thức tính toán trong luận văn để thiết lập chính xác chiều dày lớp bê tông bảo vệ, lựa chọn cấp phối vật liệu chịu mặn và dự toán vòng đời khai thác kinh tế cho các dự án hạ tầng ven biển.
• Các nhà máy sản xuất xi măng, trạm trộn bê tông thương phẩm và phụ gia hóa chất: Ứng dụng tỷ lệ cấp phối tối ưu kết hợp giữa xi măng portland, silica fume và phụ gia siêu dẻo naphtalen formaldehyt sunfonat để sản xuất các dòng bê tông chất lượng cao chuyên dụng cho môi trường xâm thực mặn, nâng cao giá trị cạnh tranh sản phẩm trên thị trường.
• Các nhà khoa học, giảng viên và học viên sau đại học: Tham khảo khung lý thuyết chuyên sâu về động học khuếch tán ion, thuật toán giải phương trình vi phân biến dạng Fick II và kỹ thuật quy hoạch thực nghiệm bậc hai tâm xoay phục vụ nghiên cứu vật liệu silicat và hóa lý xây dựng.
• Các cơ quan quản lý nhà nước và ban quản lý dự án hạ tầng giao thông biển: Sử dụng các số liệu khảo sát thực tế và khuyến nghị kỹ thuật làm căn cứ xây dựng, hoàn thiện hệ thống tiêu chuẩn thiết kế, thi công và nghiệm thu công trình xây dựng trong vùng biển Việt Nam.

Câu hỏi thường gặp

Tại sao công trình bê tông cốt thép vùng biển Việt Nam thường bị hư hỏng trước niên hạn thiết kế? Nguyên nhân chủ yếu do ion clo trong nước biển khuếch tán qua hệ thống mao quản bê tông, phá hủy lớp màng thụ động ôxít sắt bảo vệ khi nồng độ clo vượt ngưỡng 1,2 kg/m3. Sự kết hợp giữa độ ẩm, nồng độ oxy hòa tan và chu kỳ khô ướt tại vùng sóng vỗ làm tăng tốc độ ăn mòn điện hóa, gây nứt vỡ bê tông sau 10 đến 25 năm vận hành.

Phương pháp gia tốc điện trường hiệu chỉnh có ưu điểm gì vượt trội so với tiêu chuẩn ASTM C1202? Tiêu chuẩn ASTM C1202 đo tổng điện lượng coulomb của tất cả các ion, dễ dẫn đến sai lệch lớn do ion hydroxyl đóng góp độ dẫn điện cao gấp 2,5 lần ion clo. Mô hình điện trường hiệu chỉnh trong luận văn dựa trên phương trình chuyển vận ion thực tế, giúp xác định đúng hệ số khuếch tán riêng của ion clo chỉ trong 8 đến 16 giờ với độ chính xác tương đương phương pháp ngâm 180 ngày.

Phụ gia siêu mịn silica fume ngăn chặn ion clo thâm nhập theo cơ chế nào? Silica fume tham gia phản ứng puzolanic với canxi hydroxyt tạo gel canxi silicat hydrat bổ sung, lấp đầy các vi lỗ rỗng mao quản từ 50 đến 100 nanomet. Quá trình này làm giảm độ rỗng vi cấu trúc tới 28%, biến hệ mao quản thông suốt thành các khoang kín, qua đó cắt đứt con đường khuếch tán của ion clo và làm giảm hệ số khuếch tán hơn 75%.

Ngưỡng nồng độ ion clo tới hạn kích hoạt quá trình rỉ sét cốt thép trong bê tông là bao nhiêu? Quá trình ăn mòn điện hóa cốt thép xảy ra khi tỷ lệ nồng độ ion clo trên ion hydroxyl trong dung dịch lỗ hổng vượt quá 0,6, tương đương hàm lượng ion clo đạt từ 0,2% đến 0,4% theo khối lượng xi măng hoặc vượt mức 1,2 kg clo trên một mét khối bê tông. Vượt qua ngưỡng này, cốt thép sẽ chuyển từ trạng thái thụ động sang trạng thái hòa tan anốt nhanh chóng.

Làm thế nào để dự đoán chính xác thời điểm cốt thép bắt đầu bị ăn mòn từ hệ số khuếch tán? Dựa trên nghiệm giải tích của định luật Fick thứ hai dạng bán vô hạn, khi biết trước hệ số khuếch tán hiệu dụng của bê tông, nồng độ clo ngoài bề mặt và chiều dày lớp bê tông bảo vệ, kỹ sư có thể giải phương trình hàm sai số bù để tính toán chính xác số năm cần thiết để nồng độ clo tại bề mặt thép chạm ngưỡng tới hạn 1,2 kg/m3.

Kết luận

• Hiệu chỉnh thành công lời giải toán học giải tích cho mô hình khuếch tán ion clo có điện trường của Tang Luping và Lars Olof Nilsson, rút ngắn thời gian thí nghiệm từ 6 tháng xuống còn 8 đến 16 giờ với độ tin cậy tương thích phương pháp chuẩn AASHTO T259.
• Xác định tỷ lệ phối trộn tối ưu gồm 10% đến 12% silica fume và 1,0% đến 1,2% phụ gia siêu dẻo naphtalen formaldehyt sunfonat, giúp giảm 78,5% hệ số khuếch tán clo và tăng 62,1% cường độ chịu nén 28 ngày của bê tông.
• Chứng minh tính khả thi của việc sử dụng chỉ tiêu clo tổng số thay thế phương pháp phân tích clo tự do phức tạp trong việc đánh giá và dự báo nguy cơ ăn mòn cốt thép công trình ven biển.
• Xây dựng mô hình toán học dự báo chính xác thời điểm cốt thép bắt đầu bị xâm thực, làm cơ sở khoa học cho công tác thiết kế chiều dày bảo vệ và hoạch định ngân sách duy tu định kỳ.
• Đề xuất lộ trình chuẩn hóa quy trình thử nghiệm nhanh vào hệ thống Tiêu chuẩn Quốc gia (TCVN) và ứng dụng đại trà bê tông chất lượng cao cho các công trình hạ tầng biển đảo trong giai đoạn 2026-2030.

Hãy liên hệ ngay với các chuyên gia vật liệu xây dựng và kỹ thuật công trình biển để được tư vấn ứng dụng mô hình cấp phối bê tông chất lượng cao, giúp bảo vệ vững chắc kết cấu công trình của bạn trước sự xâm thực khắc nghiệt của môi trường biển.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN 1. Giới thiệu chung về xi măng và bê tông 1. Xi măng Xi măng là tên gọi chung của nhóm chất kết dính có đặc tính ngưng kết và đóng rắn khi phản ứng với nước. Xi măng portland được sản xuất bằng phương pháp nung hỗn hợp đá vôi và đất sét.

Trong quá trình nghiền clinke, người ta thường cho thêm vào khoảng 5% lượng CaSO4.2H2O với mục đích điều chỉnh thời gian đông đặc của vữa. Thành phần hoá học của xi măng portland thông thường Oxit Hàm lượng (%) Oxit Hàm lượng (%) CaO 63 – 67 MgO 5 SiO2 21 – 24 TiO2  0,3 Al2O3 4–7 Mn2O3 < 1,5 Fe2O3 2,5 – 4 Na2O, K2O < 1,5 Các oxit trong clinke đều ảnh hưởng đến thành phần pha clinke. Thành phần các oxit chính CaO, Al2O3, Fe2O3, SiO2 và quá trình nung luyện tạo nên bốn pha chính trong clinke. Thành phần pha của clinke Công thức Ký hiệu Thành phần (%) 3CaO.Fe2O3 C4AF 10 - 18 4 LUAN VAN CHAT LUONG download : add luanvanchat@agmail.

Quá trình hydrat hoá của C3S Ngay sau khi đổ nước để trộn vữa, C3S hoà tan tạo ra các ion H2SiO42 , OH và Ca2+ theo phản ứng: 2Ca3SiO5 + 6H2O = 6Ca2+ + 8OH + 2 H2SiO42 Ngay sau đó, dung dịch trở nên quá bão hoà đối với hydrat của canxi silicat và các ion này kết tủa nhanh chóng theo phản ứng: 3Ca2+ + 2 H2SiO42 + 2OH + 2H2O = Ca3H2Si2O7(OH)2.3H2O Sản phẩm hydrat như vậy được ký hiệu là CSH. Tại giai đoạn này ta có thể nhận thấy sự tăng giá trị pH của dung dịch do sự giải phóng OH. Người ta đo được giá trị pH trong giai đoạn này vào khoảng pH = 12,8. Sau một thời gian, các sợi canxi silicat xen kẻ chằng chịt vào nhau và lấp đầy các lỗ mao quản, vật liệu trở nên dày đặc và cứng chắc.

Sau khoảng 12 giờ, lớp hydrat bao quanh những hạt silicat khan trở nên tương đối dày, chúng làm giảm sự khuếch tán của các ion cũng như nước. Mặc dù quá trình hydrat hoá giảm đi nhưng nó vẫn còn kéo dài có khi hàng năm, chừng nào còn nước và C2S, C3S, C3A,. trong các lỗ mao quản. Phản ứng của canxi aluminat C3A với thạch cao Thạch cao cho phép điều tiết quá trình hydrat hoá của C3A, là chất mà khi không có ion SO24 sẽ gây nên quá trình đông cứng nhanh của xi măng bằng cách hình thành kết tủa hydrat aluminat.

+ Giai đoạn đầu (quá trình trộn vữa): thạch cao và C3A hoà tan nhanh theo các phản ứng: Ca3Al2O6 + 2H2O = 3Ca2+ + 2 AlO 2 + 4OH CaSO4.2H2O = Ca2+ + SO24 + 2H2O Phản ứng này kèm theo sự phát nhiệt và tạo ra một dung dịch quá bão hoà. Những ion này, ngay lập tức liên kết với nhau để tạo ra các tinh thể 5 LUAN VAN CHAT LUONG download : add [e-mail] ettringit sớm: 29H2O + 6Ca2+ + 2 AlO 2 + 3 SO24 + 4OH = [Ca2Al(OH)6]2.25H2O ettringit Tiếp theo giai đoạn trên là giai đoạn phản ứng chậm, ettringit tiếp tục được tạo thành. Sau khoảng 10 – 24 giờ, thạch cao bị tiêu tốn hết dẫn đến sự giảm nồng độ SO24 , lúc này dung dịch sẽ trở nên chưa bão hoà đối với ettringit, do vậy chúng sẽ hoà tan cung cấp các ion SO24 để tạo với aluminat dư một hợp chất mới là canxi mono-sunfo aluminat (MSA)  19H2O + 4Ca2+ + AlO2 + SO2- 4 + 4OH = [Ca2Al(OH)6]2.15H2O + Phản ứng trong một thời gian dài Xi măng portland chứa 8 – 12% aluminat, 5% thạch cao, tức tỷ lệ số mol thạch cao/số mol aluminat = 0,8, tỷ số này tương ứng với một hỗn hợp của MSA và hydrat của aluminat tetracanxit [Ca2Al(OH)6]2.12H2O hoặc ứng với dung dịch rắn kiểu như vậy nhưng ion OH được thay thế bằng ion SO24. Trong bê tông, ettringit biến đổi thành MSA sau vài tuần.

Khoảng một tháng sau thì MSA phản ứng chậm với aluminoferit dư để tạo ra một hydrat phức tạp aluminoferit của canxi. Phản ứng hydrat hoá của C4AF Trong clinke ngoài C4AF có thể có C2F và xảy ra sự thuỷ phân, thuỷ hoá tạo nên canxi hydro aluminat, canxi hydro ferit: C4AF + nH2O  C3AH6 + CaO.H2O + 2Ca(OH)2 + nH2O  3CaO. Khái niệm bê tông và bê tông cốt thép Hỗn hợp bao gồm: xi măng + cát + nước gọi là vữa xi măng, sau một 6 LUAN VAN CHAT LUONG download : add [e-mail] thời gian hydrat hoá (khoảng trên 28 ngày) tạo thành một khối rắn chắc gọi là đá xi măng. Hỗn hợp bao gồm: xi măng + cát + đá sỏi + nước được gọi là vữa bê tông, sau khi kết thúc quá trình đóng rắn (trên 28 ngày) tạo thành một khối rắn chắc gọi là bê tông.

Để tăng độ bền chắc và khả năng chịu lực người ta cần gia cố thêm cốt thép giữa khối bê tông sẽ thu được vật liệu gọi là bê tông cốt thép (BTCT). Bê tông đóng vai trò bảo vệ cho cốt thép không bị ăn mòn (giữ môi trường kiềm bao quanh cốt thép), còn cốt thép có tác dụng tăng cường khả năng chịu ứng lực của kết cấu vật liệu. Các yếu tố ảnh hưởng đến chất lượng bê tông Chất lượng bê tông chịu ảnh hưởng của rất nhiều yếu tố: chất lượng các cốt liệu thành phần, tỷ lệ phối liệu (quan trọng nhất là tỷ lệ nước/xi măng - N/X) và kỹ thuật thi công bê tông cũng đóng vai trò quan trọng đối với chất lượng bê tông. a) Tỷ lệ phối liệu Để chế tạo bê tông, việc tính toán tỷ lệ các phối liệu là rất quan trọng, việc tìm ra các tỷ lệ phối liệu tối ưu giúp các nhà xây dựng chế tạo được các loại bê tông phù hợp với yêu cầu sử dụng, đồng thời hạn chế được sự lãng phí chất kết dính, hạ giá thành sản phẩm.

b) Tỷ lệ nước/xi măng: Trong bê tông, nước có hai chức năng: - Chức năng hoá học: Dùng để hydrat hoá các khoáng xi măng. Trên thực tế quá trình hydrat hoá xi măng là không hoàn toàn, mức độ hydrat hoá còn phụ thuộc vào cấp hạt của xi măng, nếu kích thước của hạt xi măng khoảng 10m thì phải hơn 30 ngày mới hydrat hoá hoàn toàn, trong khi đó cấp hạt xi măng, một số có thể lên đến 70m, lúc này khả năng hydrat hoá thường không hoàn toàn. 7 LUAN VAN CHAT LUONG download : add [e-mail] - Chức năng vật lý: nước còn đóng vai trò làm cho vữa lưu biến để thi công, đó là chức năng vật lý của nước. Đối với các công trình dân dụng, phổ biến thường dùng bê tông với tỷ lệ N/X ~ 0,7.

Như vậy so với lượng nước dùng cho chức năng hoá học thì lượng nước dư rất lớn. Khi bê tông đông rắn, lượng nước dư sẽ thoát ra ngoài để lại các lỗ hổng, lỗ mao quản, vết nứt làm cho bê tông có độ thấm cao, chất lượng công trình như vậy sẽ giảm [82]. Thực trạng các công trình BTCT ở vùng biển Việt Nam Trong công cuộc phát triển kinh tế và bảo vệ quốc phòng hiện nay hàng năm nhà nước ta đã đầu tư hàng nghìn tỷ đồng cho các công trình BTCT trong môi trường biển. Tuy nhiên phần lớn các công trình chỉ sau 20 đến 30 năm đã bị hư hỏng nặng, thậm chí có các công trình đã bị hư hỏng sau 10 đến 15 năm.

Hàng năm nhà nước phải chi phí hàng trăm tỷ đồng cho việc duy tu, sửa chữa cho các công trình BTCT trong môi trường biển. Một công trình khảo sát gần đây về tình trạng ăn mòn và hư hỏng các công trình BTCT từ Quảng Ninh đến Cà Mau của Viện Khoa Học Công Nghệ Xây Dựng [10] cũng như một số tác giả khác [69, 92] cho thấy hầu hết các công trình BTCT ít nhiều đều xảy ra tình trạng ăn mòn, hư hỏng kể cả các công trình mới được xây dựng trong thời gian gần đây. Kết quả khảo sát tình trạng ăn mòn và hư hỏng các công trình BTCT vùng khí quyển trên và ven biển Tên công trình Vị trí làm việc, Tình trạng ăn mòn bê tông và cốt (tỉnh, thành phố) cách mép nước thép Năm khảo sát biển, (km) (hạn sử dụng, năm) Nhà Văn hoá Việt Ven biển Công trình do Nhật Bản hỗ trợ được Nhật (Quảng Ninh): (0,5km) xây dựng năm 1975-1978. 2001 (25) - Bê tông: còn tốt, bong bục nhỏ; hàm 8 LUAN VAN CHAT LUONG download : add [e-mail] lượng ion clo ở vùng cận cốt thép: 0,044-1,6 kg/m3 bê tông; độ pH = 11,96-12,09.

- Cốt thép: chưa hoặc chớm bị ăn mòn Cảng Cửa Cấm (Hải Khí quyển trên Công trình được xây dựng năm 1972. Phòng): 2001 (30) mặt nước Công trình bị nứt và bong bục bê tông (15km) bảo vệ tại các cột và sàn, riêng các dầm bị hư hỏng 100% và gần như không sử dụng được nữa. Bê tông: bị nứt, bong bục từng mảng; hàm lượng ion clo ở vùng cận cốt thép: 0,35-2,11 kg/m3 bê tông; độ pH: 11,4-12,04. Cốt thép: cột, giằng, dầm bị rỉ rất nặng, nhiều chỗ bị đứt hẳn.

Cảng Cửa Lò (Nghệ Khí quyển trên Công trình được xây dựng năm 1984. An): 2001 (17) mặt nước (5km) Công trình bị nứt, bong bục bê tông bảo vệ ở mức độ trung bình tại các cột, dầm và sàn tại vùng nước lên xuống và khí quyển. Bê tông: bị nứt, bong bục từng mảng; hàm lượng ion clo vùng cận cốt thép: 0,35-1,85 kg/m3 bê tông; độ pH: 11,86-12,15. Cốt thép: bị ăn mòn trung bình đến nặng.

Cảng Qui Nhơn (Qui Khí quyển trên Công trình được xây dựng năm 1994. 9 LUAN VAN CHAT LUONG download : add [e-mail] Nhơn): 2001 (7) mặt biển (0km) Công trình bị nứt, bong bục bê tông bảo vệ ở mức độ nhẹ đến trung bình tại các cột, dầm vùng nước lên xuống và khí quyển. Bê tông: bị nứt, bong bục từng mảng; hàm lượng ion clo vùng cận cốt thép: 0,53-1,01; độ pH: 12,22-12,44. Cốt thép: cột, dầm bị rỉ nhẹ, một số kết cấu bị ăn mòn nặng.

Cảng thương vụ Khí quyển trên Công trình được xây dựng năm 1987. Vũng Tàu: 2001 (15) mặt nước (3km) Công trình bị hư hỏng ở mức độ trung bình đến nặng. Bê tông: bị nứt, bong bục từng mảng; hàm lượng ion clo vùng cận cốt thép: 0,51-1,94 kg/m3 bê tông; độ pH: 12,40-12,48. Cốt thép: cột, dầm, sàn bị rỉ trung bình đến nặng và rất nặng, nhiều thanh thép ở bụng dầm bị đứt hẳn.

Bến tàu Rạch Giá Khí quyển trên Công trình được xây dựng năm 1985. (Kiên Giang): 2001 mặt nước (3km) Công trình bị hư hỏng ở mức độ nhẹ (16) đến trung bình: nứt, bong bục bê tông bảo vệ tại các chân cột, dầm, giằng vùng nước lên xuống và khí quyển.
