Bối cảnh và vấn đề nghiên cứu

Biến đổi khí hậu toàn cầu, ô nhiễm không khí, ô nhiễm nguồn nước và suy thoái rừng đang tác động tiêu cực đến hệ sinh thái và nền sản xuất nông nghiệp. Các chất độc hại trong môi trường làm suy giảm hệ thống miễn dịch tự nhiên của thực vật, khiến cây trồng dễ bị tấn công bởi nấm, vi khuẩn và sâu bệnh hại, dẫn đến sụt giảm năng suất mùa màng nghiêm trọng (các dạng căng thẳng phi sinh học có thể làm giảm hơn 50% năng suất cây trồng trên phạm vi toàn cầu). Tại Việt Nam, việc giám sát môi trường và cây trồng phần lớn vẫn phụ thuộc vào các cảm biến điện tử truyền thống (đo pH, độ ẩm đất, nhiệt độ, độ ẩm không khí) hoặc các quan sát hình thái bên ngoài vốn chỉ phát hiện được khi tổn thương đã diễn ra rõ rệt. Việc nghiên cứu phản ứng sinh lý bên trong của cây thông qua tín hiệu điện là hướng tiếp cận mới, mở ra tiềm năng sử dụng chính cây trồng như một cảm biến sinh học (biosensor) tự nhiên để phát hiện sớm các tác nhân gây hại và ứng phó với sự cố môi trường.

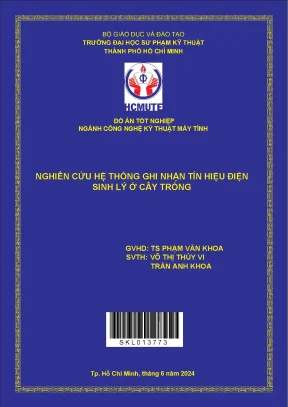

Đồ án tốt nghiệp "Nghiên cứu hệ thống ghi nhận tín hiệu điện sinh lý ở cây trồng" được thực hiện bởi sinh viên Võ Thị Thúy Vi và Trần Anh Khoa dưới sự hướng dẫn của TS. Phạm Văn Khoa tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (Khoa Điện - Điện tử, Bộ môn Kỹ thuật Máy tính - Viễn thông, hoàn thành tháng 6/2024).

Mục tiêu nghiên cứu của đề tài được tác giả xác định theo 4 nhiệm vụ cụ thể:

  1. Tóm tắt và phân tích các phát hiện từ những nghiên cứu về hệ thống ghi nhận tín hiệu điện sinh lý của cây trồng, cung cấp cái nhìn toàn diện và đa chiều về đề tài này.
  2. Nghiên cứu phản ứng và quá trình biến đổi tín hiệu điện sinh lý của cây trồng khi phản ứng với các yếu tố kích thích từ môi trường.
  3. Phân tích và đánh giá sự thay đổi trong các tín hiệu sinh lý khi thực vật chịu tác động của các điều kiện môi trường khác nhau.
  4. Thu thập và phân tích các kết quả từ các báo cáo nghiên cứu trước đó để tạo nên một cái nhìn tổng thể về các hệ thống ghi nhận tín hiệu điện sinh lý cây trồng.

Về đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Các kiến trúc mạch đo lường, cấu trúc điện cực và phương pháp xử lý tín hiệu điện sinh lý thực vật; các dạng tín hiệu điện màng tế bào, dòng ion và phản ứng điện thế của cây.
  • Phạm vi cây trồng thực nghiệm: Khóa luận tập trung phân tích số liệu trên các đối tượng thực nghiệm cụ thể gồm cây lúa mì (Triticum aestivum), cây xương rồng lai (Opuntia), và các loại cây thân gỗ trồng trên mặt đất; không đại diện cho toàn bộ các loài thực vật.
  • Phạm vi môi trường và tác nhân: Khảo sát các kích thích vật lý và hóa học chính gồm ánh sáng, nhiệt độ môi trường, áp lực nhiệt độ lạnh, dung dịch muối kích thích ($NaCl$ 2M) và va chạm cơ học.
  • Phạm vi không gian đo đạc: Bao gồm các hệ thống đo kiểm trong phòng thí nghiệm chuẩn có lồng Faraday chống nhiễu, hệ thống đo trong nhà kính nông nghiệp, và hệ thống đo ngoài trời dài hạn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Về cơ sở lý thuyết điện sinh lý thực vật, đồ án xây dựng dựa trên các nguyên lý sinh lý học tế bào và điện hóa học:

  • Tín hiệu điện tâm đồ thực vật (ECG thực vật): Khái niệm mô tả các biến đổi điện sinh học nội bào và ngoại bào ở thực vật tương tự kỹ thuật đo điện tâm đồ ở động vật, dù thực vật không có tim và hệ thần kinh chuyên biệt.
  • Cơ chế dòng ion và điện thế màng: Điện thế màng hình thành do sự phân bố bất đối xứng của các ion qua màng plasma. Nồng độ ion $K^+$ bên trong tế bào cao hơn bên ngoài; ngược lại, nồng độ các ion $Na^+$, $Cl^-$, $Ca^{2+}$ bên ngoài tế bào cao hơn bên trong. Trong đó, $K^+$ đóng vai trò dẫn truyền chính trong việc tạo điện thế nghỉ và tái cực; $Na^+$ tham gia vào quá trình khử cực; $Ca^{2+}$ giữ vai trò truyền tín hiệu nội bào; $H^+$ phản ánh khả năng chống chịu stress mặn của rễ cây.
  • Ba dạng tín hiệu điện chính ở thực vật:
    • Điện thế hoạt động (Action Potential - AP): Tín hiệu biên độ nhanh, truyền dọc màng tế bào với vận tốc và biên độ không đổi sau khi kích thích vượt ngưỡng; liên quan đến kích thích không phá hủy mô (lạnh, cơ học, điện).
    • Điện thế biến thiên (Variation Potential - VP): Tín hiệu sóng chậm, biên độ và tốc độ giảm dần theo khoảng cách, xuất hiện khi có tổn thương mô (cắt, đốt), phụ thuộc trực tiếp vào sức căng của mạch gỗ (xylem).
    • Tiềm năng điện (Electric Potential - EP): Sự chênh lệch điện thế ổn định giữa hai điểm, phản ánh hoạt động của bơm ion và trạng thái cân bằng nội môi.
  • Trạng thái stress: Phân chia thành stress sinh học (sự tấn công của vi khuẩn, nấm, côn trùng, động vật ăn cỏ) và stress phi sinh học (nhiệt độ quá cao/thấp, khô hạn, độ mặn, ngập úng, ánh sáng mạnh).

Về cơ sở kỹ thuật điện tử và xử lý tín hiệu:

  • Kỹ thuật tiền khuếch đại: Sử dụng mạch khuếch đại thuật toán (Op-Amp) có trở kháng đầu vào rất cao ($10^{10},\Omega$ đến $>10^{13},\Omega$) để ngăn chặn sự suy giảm tín hiệu đo có biên độ nhỏ từ microvolt ($\mu\text{V}$) đến milivolt ($\text{mV}$); mạch khuếch đại vi sai và bộ khuếch đại đo đạc (Instrumentation Amplifier - INA) nhằm triệt tiêu nhiễu đồng pha (CMRR cao).
  • Kỹ thuật lọc tín hiệu: Mạch lọc thông thấp (LPF) và lọc thông cao (HPF) tương tự; mạch lọc số với các cấu trúc đáp ứng xung hữu hạn (FIR) và đáp ứng xung vô hạn (IIR).
  • Xử lý tín hiệu số (DSP): Quá trình chuyển đổi tương tự - số (ADC), chuyển đổi số - tương tự (DAC), các phép biến đổi miền tần số (Fourier, Z, Wavelet), thuật toán làm phẳng tín hiệu và lấy giá trị trung bình.

Phương pháp nghiên cứu được triển khai:

  • Phương pháp thu thập và nghiên cứu tài liệu: Khai thác thư viện số và cơ sở dữ liệu học thuật quốc tế về các thiết kế mạch ghi nhận tín hiệu điện sinh lý thực vật.
  • Phương pháp phân loại và hệ thống hóa: Phân nhóm các giải pháp kỹ thuật theo loại điện cực (vi điện cực thủy tinh, điện cực tiếp xúc bề mặt, điện cực kim cương BDD), theo môi trường đo (lồng Faraday, nhà kính, ngoài trời) và theo dải tần số lấy mẫu.
  • Phương pháp phân tích và tổng hợp so sánh: Đối chiếu các tham số kỹ thuật phần cứng (độ phân giải ADC, trở kháng đầu vào, hệ số khuếch đại, tần số cắt của bộ lọc, giải pháp chống nhiễu) và đánh giá các dữ liệu thực nghiệm đã công bố.

Thiết kế và triển khai hệ thống đo

Khóa luận phân tích cấu trúc phần cứng và kiến trúc kỹ thuật của ba hệ thống đo lường điển hình:

Tiêu chí kỹ thuật Thiết kế 1: Hệ thống đo đồng thời dòng ion và điện thế màng Thiết kế 2: Hệ thống đo trong nhà kính Thiết kế 3: Hệ thống đo bằng điện cực BDD ngoài trời
Loại điện cực Vi điện cực thủy tinh ($0.1\text{--}1,\mu\text{m}$, $10^6\text{--}10^8,\Omega$) và điện cực chọn lọc ion ($6\text{--}10,\mu\text{m}$, $10^7\text{--}10^9,\Omega$); điện cực tham chiếu $\text{Ag/AgCl}$ hoặc Calomel Điện cực bề mặt (sợi bông ngâm dung dịch muối điện ly 25 mL) kết hợp vi điện cực ($<1,\mu\text{m}$); điện cực tham chiếu $\text{Pt}$ hoặc $\text{Ag/AgCl}$ Cặp điện cực tấm kim cương pha tạp boron ($\text{BDD}$), kích thước $10\text{ mm} \times 10\text{ mm}$; so sánh với $\text{Pt}$ và $\text{Ag/AgCl}$
Trở kháng đầu vào $> 10^{13},\Omega$ $> 10^{10},\Omega$ Trở kháng cao của mạch khuếch đại vi sai
Hệ số khuếch đại Tiền khuếch đại gain 10; mạch khuếch đại vi sai gain 100 Bộ đệm Op-Amp đầu vào; mạch khuếch đại vi sai thứ cấp Mạch khuếch đại vi sai có hệ số khuếch đại 10.000
Dải tín hiệu đo $-1000\text{ mV}$ đến $+1000\text{ mV}$ $-4000\text{ mV}$ đến $+4000\text{ mV}$ Dải milivolt sau khi khuếch đại
Cấu trúc bộ lọc Bộ lọc thông thấp LPF tương tự, tần số cắt $f_c = 10\text{ Hz}$ Lọc nhiễu kỹ thuật số trên phần mềm máy tính (làm phẳng, trung bình) Mạch lọc thông thấp LPF nối tiếp mạch vi sai, $f_c = 10\text{ Hz}$
Bộ biến đổi (ADC/DAC) Bo mạch USB-4716 tích hợp ADC 16 bit kết hợp DAC tạo áp bù trừ $V_{A1}$ Bộ chuyển đổi ADC kết nối với máy tính Bộ chuyển đổi ADC độ phân giải 24 bit
Tần số lấy mẫu $0.5\text{ Hz}$ (đối với dòng ion), $10\text{ Hz}$ (đối với điện thế màng) $100\text{ kHz}$ tại ngõ ra mạch đo 1 mẫu/giây ($1\text{ Hz}$) cho cây chậu; 1 mẫu/phút cho cây ngoài trời
Giải pháp truyền dẫn & chống nhiễu Đặt trong lồng Faraday; sử dụng máy rung cách ly di chuyển điện cực; khuếch đại vi sai bù điện áp Bộ chuyển đổi Điện áp sang Dòng điện (V/I) truyền xa 30 m; bộ nhận Dòng sang Áp (I/V) Bọc giấy nhôm chống nước mưa và chống nhiễu điện từ ngoài trời; bóc vỏ cây tiếp xúc mô sống
Phần mềm điều khiển Phát triển trên nền Microsoft Visual Basic, chạy trên hệ điều hành Windows Phần mềm thu thập và xử lý số tín hiệu trên máy tính Phần mềm ghi nhận dữ liệu trực tiếp kết nối ADC 24 bit

Chi tiết nguyên lý xử lý tín hiệu đặc thù ở Thiết kế 1: Để đo sự chênh lệch nồng độ ion cực nhỏ giữa hai điểm A và B tạo ra điện thế bậc thang $0.1,\mu\text{V}$ trên nền tín hiệu hàng trăm milivolt, hệ thống không thể chỉ tăng số bit ADC vì độ nhiễu nền lớn hơn $0.1,\mu\text{V}$. Nhóm nghiên cứu giải quyết bằng cách: điện cực đo điện thế $V_1$ tại điểm A, tín hiệu qua tiền khuếch đại (gain 10) và bộ lọc $10\text{ Hz}$ rồi chuyển đổi sang số $D_1$ lưu tại bo USB-1716. Giá trị $D_1$ này được nạp vào DAC để tạo điện áp tương tự $V_{A1}$. Sau đó, $V_{A1}$ được đưa vào ngõ vào âm của mạch khuếch đại vi sai (gain 100). Khi đầu đo chuyển sang điểm B đo $V_2$, mạch vi sai chỉ khuếch đại phần chênh lệch $(V_2 - V_{A1})$, giúp giảm yêu cầu độ phân giải ADC xuống còn 14 bit mà vẫn đảm bảo độ chính xác và triệt tiêu được phần lớn nhiễu đồng pha.

Chi tiết truyền dẫn đường dài ở Thiết kế 2: Do vị trí đo trong nhà kính cách máy tính giám sát 30 mét, việc truyền tín hiệu điện áp analog qua cáp dài sẽ bị suy hao và nhiễm tạp âm từ môi trường không có lồng Faraday. Hệ thống tích hợp mạch chuyển đổi điện áp sang dòng điện (V/I converter) tại đầu phát để truyền dòng điện trên đường dây, sau đó sử dụng mạch chuyển đổi dòng điện sang điện áp (I/V converter) tại đầu thu trước khi đưa vào ADC.

Nội dung chính theo từng chương

Chương 1: Tổng quan về đề tài

Chương 1 thiết lập tính cấp thiết của nghiên cứu xuất phát từ thực trạng suy thoái môi trường và các rủi ro dịch bệnh trên cây trồng. Tác giả phân tích khoảng trống nghiên cứu tại Việt Nam khi các ứng dụng giám sát sinh lý thực vật qua tín hiệu điện hầu như chưa xuất hiện, nông nghiệp công nghệ cao hiện tại chỉ dừng ở các cảm biến đo thông số đất và không khí. Về mặt quốc tế, chương này điểm qua các bước tiến công nghệ như cảm biến nano phát hiện hydrogen peroxide ($H_2O_2$) và axit salicylic của các nhà khoa học MIT và Temasek Life Sciences Laboratory thông qua camera hồng ngoại, cũng như thiết bị cảm biến quang phổ Raman di động kẹp trên lá cây của nhóm nghiên cứu MIT - Singapore. Từ đó, chương xác định mục tiêu tổng kết, phân tích các mạch đo tín hiệu điện sinh lý, vạch rõ giới hạn phạm vi đề tài, trình bày 3 bước tiến hành và bố cục 5 chương của đồ án.

Chương 2: Cơ sở lý thuyết

Chương 2 cung cấp nền tảng sinh học và kỹ thuật điện tử. Nội dung làm rõ bản chất điện sinh lý thực vật: sự trao đổi ion qua kênh màng plasma ($K^+$, $Na^+$, $Ca^{2+}$, $Cl^-$), định nghĩa điện thế màng và cơ chế hình thành điện thế nghỉ, điện thế hoạt động (gồm 5 giai đoạn: khử cực, đỉnh, tái cực, quá cực và phục hồi). Tác giả so sánh chi tiết điện thế nghỉ và điện thế hoạt động qua Bảng 2-1 (về trạng thái, nguyên nhân mở/đóng kênh ion, tính ổn định và vai trò sinh lý). Phân tích đặc điểm phân biệt giữa điện thế hoạt động (AP), điện thế biến thiên (VP) và tiềm năng điện (EP). Về kỹ thuật mạch và xử lý tín hiệu, chương trình bày chi tiết nguyên lý hoạt động của Op-Amp, mạch vi sai, bộ khuếch đại đo đạc INA, bộ lọc LPF, HPF (phân tích đáp ứng tần số qua biểu đồ Bode, khái niệm tần số cắt $f_c$, độ dốc cuộn $20\text{ dB/decade}$), các phương pháp lấy mẫu, lượng tử hóa và cấu trúc bộ lọc kỹ thuật số FIR/IIR.

Chương 3: Các nghiên cứu về hệ thống ghi nhận tín hiệu điện sinh lý ở cây trồng

Chương 3 đi sâu vào phân tích kiến trúc phần cứng của hệ thống đo lường thực vật nói chung và 3 thiết kế cụ thể:

  • Sơ đồ khối tổng quát gồm 6 khối chức năng: Cặp điện cực $\rightarrow$ Bộ lọc thông thấp đầu vào $\rightarrow$ Mạch khuếch đại thuật toán $\rightarrow$ Bộ chuyển đổi tương tự - số (ADC) $\rightarrow$ Bộ vi điều khiển / Bộ xử lý tín hiệu số (DSP) $\rightarrow$ Máy tính hiển thị và trực quan hóa dữ liệu qua giao tiếp UART, Ethernet hoặc RS232.
  • Thiết kế 1 (Đo đồng thời dòng ion và điện thế màng): Trình bày cấu tạo vi điện cực thủy tinh xuyên màng tế bào ($<1,\mu\text{m}$, trở kháng $10^6\text{--}10^8,\Omega$) kết hợp điện cực chọn lọc ion H+ ($6\text{--}10,\mu\text{m}$, trở kháng $10^7\text{--}10^9,\Omega$), sử dụng máy rung cách ly di chuyển vị trí đo, mạch tiền khuếch đại trở kháng $>10^{13},\Omega$, mạch tạo điện áp bù DAC và ADC 16 bit trên bo USB-4716 đặt trong lồng Faraday.
  • Thiết kế 2 (Hệ thống nhà kính): Trình bày giải pháp đo không cần lồng Faraday, dùng điện cực tiếp xúc sợi bông ngâm dung dịch muối điện ly 25 mL ($KCl$, $MgCl_2$, $CaCl_2$, $Na_2SO_4$) kết hợp vi điện cực tế bào, mạch đệm trở kháng $>10^{10},\Omega$, mạch vi sai dải đo $\pm 4000\text{ mV}$ (lấy mẫu $100\text{ kHz}$), và mạch chuyển đổi truyền xa V/I - I/V trên khoảng cách 30 m.
  • Thiết kế 3 (Điện cực BDD): Trình bày nguyên lý dùng điện cực kim cương pha tạp boron kích thước $10\text{ mm} \times 10\text{ mm}$ thay thế cho $\text{Ag/AgCl}$ và $\text{Pt}$. Phân tích cấu trúc ghép tầng gồm mạch khuếch đại vi sai có hệ số khuếch đại 10.000 nối tiếp bộ lọc LPF ($f_c = 10\text{ Hz}$) và bộ ADC 24 bit kết nối máy tính.

Chương 4: Kết quả

Chương 4 tổng hợp và phân tích dữ liệu thực nghiệm thu được từ 3 thiết kế:

  • Kết quả Thiết kế 1: Dữ liệu ghi nhận từ rễ cây lúa mì trong dung dịch điện ly ($1\text{ mM } KCl$, $0.1\text{ mM } CaCl_2$, pH 6.0) khi kích thích bằng $NaCl$ 2M qua micropipette ($<100,\mu\text{m}$) dưới kính hiển vi đảo ngược. Đường đặc tuyến cho thấy rõ sự thay đổi đồng thời của điện thế màng (giai đoạn khử cực nhanh và tái cực chậm) tương ứng với sự biến đổi lưu lượng dòng ion $H^+$.
  • Kết quả Thiết kế 2: Bảng số liệu và đồ thị điện thế màng của cây trong nhà kính phản ứng với các tác nhân: kích thích bật/tắt ánh sáng (Bảng 4-1), sự biến thiên điện áp theo nhiệt độ tăng dần (Bảng 4-2), phản ứng với môi trường nhiệt độ lạnh (suy giảm biên độ nhanh chóng) và phản ứng dưới tác động hỗn hợp.
  • Kết quả Thiết kế 3: Phân tích đáp ứng điện hóa của cây xương rồng lai Opuntia khi bị chạm ngón tay (tín hiệu xung nhọn tức thời) và dữ liệu đo dài hạn trên cây thân gỗ ngoài trời. Bảng 4-3 so sánh độ biến thiên điện thế đo bằng điện cực BDD so với Pt và $\text{Ag/AgCl}$, chứng minh tính trơ hóa học, không bị suy giảm tín hiệu dưới ánh nắng và tạp chất môi trường. Bảng 4-4 tổng kết so sánh thông số kỹ thuật giữa các thiết kế mạch.

Chương 5: Kết luận và hướng phát triển

Chương 5 tóm tắt các kết quả đạt được về việc hệ thống hóa lý thuyết điện sinh lý và đánh giá các giải pháp kỹ thuật mạch đo thực vật; chỉ ra các hạn chế cố hữu trong tài liệu và đề xuất các định hướng nghiên cứu tiếp theo về thiết kế phần cứng vi mạch tích hợp, mạng cảm biến IoT không dây và trí tuệ nhân tạo.

Kết quả và đóng góp

Về kết quả kỹ thuật và số liệu đo lường:

  • Phân tích cơ chế khử cực và tái cực ở mức tế bào: Thử nghiệm trên rễ cây lúa mì khi tiếp xúc với $NaCl$ 2M ghi nhận được pha khử cực tức thì làm điện tích nội bào tăng lên (bớt âm hơn), kéo theo sự thay đổi của dòng ion $H^+$ với độ phân giải đo lường đạt mức $0.1,\mu\text{V}$ nhờ giải pháp kết hợp mạch vi sai và DAC tạo áp bù trừ.
  • Xác thực khả năng đo tín hiệu trong môi trường nhiễu cao: Thiết kế 2 chứng minh việc sử dụng bộ chuyển đổi áp - dòng (V/I) cho phép truyền dẫn tín hiệu điện sinh lý đi xa 30 m từ vị trí cây trồng trong nhà kính đến máy tính trung tâm mà không bị méo dạng hay suy giảm điện áp; ghi nhận chính xác các biến thiên điện thế màng khi thay đổi cường độ ánh sáng và nhiệt độ.
  • Khẳng định tính ưu việt của vật liệu điện cực mới: Thử nghiệm đo ngoài trời dài hạn xác nhận điện cực kim cương pha tạp boron (BDD) khắc phục triệt để các nhược điểm của điện cực platin ($\text{Pt}$) và bạc/bạc clorua ($\text{Ag/AgCl}$): không bị oxy hóa bề mặt, không bị phân hủy bởi tia bức xạ quang hóa của ánh sáng mặt trời mạnh, không bám bẩn sinh học, duy trì độ trôi dạt điện thế cực thấp trong phép đo dài hạn với tần số lấy mẫu 1 mẫu/phút.

Về giải pháp và đóng góp của đề tài:

  • Đồ án đã tổng hợp có hệ thống các thông số thiết kế mạch đo tín hiệu điện sinh lý thực vật vốn nằm rải rác trong các công trình quốc tế, phân tích ưu nhược điểm của từng kiến trúc phần cứng chuyên dụng.
  • Đề xuất mô hình tích hợp khối mạch tiền khuếch đại có trở kháng cực cao ($>10^{10},\Omega$) kết hợp mạch lọc LPF và khuếch đại vi sai để triệt tiêu nhiễu đồng pha và điện áp bù (offset), cung cấp cơ sở kỹ thuật chuẩn xác cho các kỹ sư máy tính và điện tử khi chế tạo thiết bị đo lường sinh học.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài theo văn bản công bố:

  • Phạm vi loài cây khảo sát hẹp: Các phân tích và số liệu thực nghiệm chỉ dựa trên một số đối tượng thực vật riêng biệt (cây lúa mì, cây xương rồng lai Opuntia, cây thân gỗ trên mặt đất), chưa bao quát và chưa đại diện cho các loài cây lương thực hay cây công nghiệp phổ biến khác.
  • Yếu tố kích thích môi trường còn đơn lẻ: Đề tài mới chỉ xem xét một vài tác nhân kích thích chính (ánh sáng, nhiệt độ, độ lạnh, tiếp xúc cơ học, nồng độ muối $NaCl$), chưa tích hợp đầy đủ các yếu tố tự nhiên phức hợp như kim loại nặng trong đất, sâu bệnh phá hoại thực tế hoặc gió bão.
  • Giới hạn về mặt triển khai thực tế tại chỗ: Đồ án chủ yếu dừng lại ở việc phân tích, đối sánh và hệ thống hóa dữ liệu từ các báo cáo khoa học quốc tế trước đó dựa trên các mô hình giả định; nhóm tác giả chưa trực tiếp thiết kế, thi công mạch in phần cứng hoàn chỉnh và thử nghiệm độc lập trên quy mô lớn tại các vùng nông nghiệp của Việt Nam.

Hướng phát triển tiếp theo được tác giả đề xuất:

  • Tự thiết kế và chế tạo phần cứng nhúng chuyên dụng: Xây dựng bo mạch đo tín hiệu điện sinh lý nhỏ gọn dựa trên các vi điều khiển (MCU) hoặc chip xử lý tín hiệu số (DSP) tiêu thụ năng lượng thấp, tích hợp sẵn các bộ tiền khuếch đại vi sai trở kháng cao và bộ chuyển đổi ADC 24 bit trên cùng một bo mạch.
  • Tích hợp công nghệ truyền thông không dây tầm xa (IoT): Phát triển các nút cảm biến thực vật kết nối qua LoRa, ZigBee hoặc Wi-Fi nhằm phục vụ giám sát diện rộng trong các nông trại thông minh và rừng tự nhiên mà không cần kéo dây cáp tín hiệu vật lý.
  • Ứng dụng trí tuệ nhân tạo và học máy (Machine Learning): Xây dựng thuật toán phân tích đặc trưng tín hiệu điện sinh lý (tần số, biên độ, tốc độ khử cực) để tự động nhận dạng, phân loại các loại stress sinh học và phi sinh học, tiến tới cảnh báo sớm bệnh hại trên cây trồng theo thời gian thực.

Giá trị tham khảo

Đồ án tốt nghiệp là tài liệu tham khảo hữu ích cho:

  • Sinh viên và học viên chuyên ngành Kỹ thuật Máy tính, Kỹ thuật Điện - Điện tử, và Điện tử Y sinh: Tài liệu cung cấp kiến thức thực tế về kỹ thuật thiết kế mạch đo lường tín hiệu sinh học biên độ siêu nhỏ ($\mu\text{V}$ đến $\text{mV}$), kỹ thuật nâng cao trở kháng đầu vào mạch đo ($>10^{13},\Omega$), thiết kế mạch khuếch đại vi sai chống nhiễu, cùng giải pháp truyền dẫn tín hiệu analog khoảng cách xa bằng vòng lặp dòng điện (V/I sang I/V).
  • Các nhà nghiên cứu và kỹ sư trong lĩnh vực Nông nghiệp công nghệ cao và Nông nghiệp thông minh: Phần tổng hợp về phản ứng điện thế màng dưới tác động của nhiệt độ, ánh sáng và độ mặn giúp định hướng phát triển các cảm biến sinh học giám sát sức khỏe cây trồng tự động.
  • Các phần đáng tham khảo nhất trong văn bản:
    • Chương 3 với sơ đồ khối chi tiết và nguyên lý hoạt động của 3 thiết kế mạch đo tín hiệu điện sinh lý.
    • Bảng so sánh các thông số mạch khuếch đại, bộ lọc và điện cực (Bảng 4-4).
    • Kỹ thuật khử nhiễu và bù điện áp dùng DAC kết hợp mạch vi sai để ghi nhận sự biến thiên lưu lượng ion mức $0.1,\mu\text{V}$.

Câu hỏi thường gặp

  1. Tại sao ở Thiết kế 1, khi đo lưu lượng ion mức $0.1,\mu\text{V}$ lại phải dùng thêm DAC và mạch khuếch đại vi sai thay vì sử dụng trực tiếp bộ ADC 24 bit? Mặc dù về mặt lý thuyết bộ ADC 24 bit có thể đạt độ phân giải điện áp dưới $0.1,\mu\text{V}$ trên dải đo từ $-1000\text{ mV}$ đến $+1000\text{ mV}$, nhưng trong thực tế mức nhiễu nền của hệ thống lớn hơn $0.1,\mu\text{V}$. Việc đưa trực tiếp tín hiệu vào ADC sẽ khiến nhiễu lấn át tín hiệu biến thiên. Nhóm tác giả giải quyết bằng cách dùng DAC tái tạo điện áp tương tự $V_{A1}$ tại vị trí A để đưa vào ngõ âm của mạch vi sai (gain 100), mạch chỉ khuếch đại phần chênh lệch điện áp cực nhỏ giữa điểm B và A. Nhờ đó, nhiễu đồng pha bị triệt tiêu và hệ thống chỉ cần bộ ADC 14-16 bit mà vẫn ghi nhận chính xác bước nhảy điện áp $0.1,\mu\text{V}$.

  2. Mục đích của việc sử dụng bộ chuyển đổi điện áp sang dòng điện (V/I) trong Thiết kế 2 là gì? Trong Thiết kế 2, vị trí cây trồng trong nhà kính cách máy tính thu nhận dữ liệu 30 mét. Tín hiệu điện sinh lý có biên độ nhỏ, nếu truyền tín hiệu dạng điện áp trên quãng đường dài 30 m trong môi trường nhà kính không có lồng Faraday thì điện trở đường dây và nhiễu điện từ sẽ làm suy giảm và biến dạng tín hiệu. Bộ chuyển đổi V/I biến đổi tín hiệu điện áp thành dòng điện để truyền đi, sau đó bộ chuyển đổi I/V tại trạm máy tính chuyển ngược lại thành điện áp, đảm bảo tín hiệu truyền xa ổn định, chính xác và miễn nhiễm tốt với nhiễu môi trường.

  3. Điện cực kim cương pha tạp boron (BDD) trong Thiết kế 3 có ưu thế kỹ thuật gì so với điện cực bạc/bạc clorua ($\text{Ag/AgCl}$) và platin ($\text{Pt}$)? Điện cực $\text{Ag/AgCl}$ dễ bị phân hủy quang hóa dưới ánh sáng mạnh và suy giảm chất lượng theo thời gian; cả $\text{Ag/AgCl}$ và $\text{Pt}$ đều dễ bị bám bẩn bởi tạp chất môi trường và bị oxy hóa bề mặt làm thay đổi đặc tính tiếp xúc. Ngược lại, điện cực BDD có dải điện thế làm việc rộng, trơ hóa học cao, chống ăn mòn, độ dẫn điện ổn định, bề mặt ít bám bẩn sinh học và không bị biến tính dưới ánh sáng mặt trời, rất thích hợp cho các phép đo ngoài trời dài hạn.

  4. Sự khác biệt căn bản giữa điện thế hoạt động (Action Potential - AP) và điện thế biến thiên (Variation Potential - VP) ở thực vật là gì? Điện thế hoạt động (AP) là tín hiệu truyền nhanh, ngắn hạn, được kích hoạt bởi các kích thích không gây tổn thương mô (lạnh, điện, va chạm nhẹ); AP lan truyền dọc màng tế bào với biên độ và vận tốc không đổi theo cơ chế "tất cả hoặc không". Ngược lại, điện thế biến thiên (VP) là tín hiệu sóng chậm, biên độ và tốc độ suy giảm dần khi ra xa vị trí kích thích, chỉ xuất hiện khi mô thực vật bị tổn thương (cắt, đốt), và sự lan truyền của VP phụ thuộc trực tiếp vào sức căng của mạch gỗ (xylem).

  5. Các loại ion nào đóng vai trò chính trong quá trình khử cực và tái cực ở tế bào thực vật? Không giống như ở tế bào thần kinh động vật (vốn chủ yếu dựa trên dòng $Na^+$ đi vào và $K^+$ đi ra), sự kích thích điện sinh lý ở tế bào thực vật phụ thuộc chủ yếu vào sự phối hợp của các kênh ion $Ca^{2+}$, $Cl^-$ và $K^+$. Trong đó, dòng ion $K^+$ đóng vai trò dẫn truyền chính trong việc duy trì điện thế nghỉ và thực hiện quá trình tái cực của màng tế bào, trong khi dòng $Ca^{2+}$ và dòng $Cl^-$ kích hoạt quá trình khử cực.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu hệ thống ghi nhận tín hiệu điện sinh lý ở cây trồng" của sinh viên Võ Thị Thúy Vi và Trần Anh Khoa đã hệ thống hóa toàn diện cơ sở sinh học và các kỹ thuật đo lường điện thế màng tế bào thực vật. Nghiên cứu đã phân tích sâu ba kiến trúc mạch đo lường phần cứng chuyên dụng, làm rõ các phương pháp khuếch đại trở kháng cao, giải pháp khử nhiễu vi sai bằng DAC và kỹ thuật truyền dẫn tín hiệu bằng vòng lặp dòng điện V/I. Tài liệu này cung cấp nền tảng kỹ thuật vững chắc và định hướng thiết thực cho việc nghiên cứu chế tạo các hệ thống cảm biến sinh học nhúng, phục vụ mục tiêu giám sát sức khỏe cây trồng và phát triển nông nghiệp thông minh.
