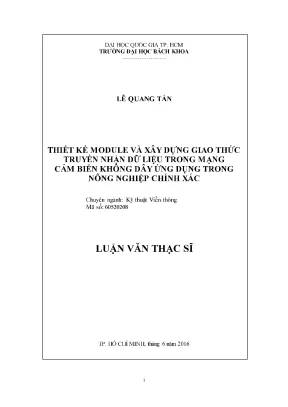

Luận văn thạc sĩ kỹ thuật viễn thông thiết kế module và xây dựng giao thức truyền nhận dữ liệu trong mạng cảm biến không dây ứng dụng trong nông nghiệp chính xác

Luận văn thạc sĩ kỹ thuật viễn thông trình bày thiết kế module và giao thức truyền nhận dữ liệu cho mạng cảm biến không dây trong nông nghiệp chính xác.

• Tác giả: Lê Quang Tấn
• Người hướng dẫn: PGS. Đặng Mậu Chiến
• Trường học: Đại học Bách Khoa - ĐHQG HCM
• Chuyên ngành: Kỹ thuật Viễn thông
• Đề tài: Thiết Kế Module và Giao Thức Truyền Nhận Dữ Liệu Trong Mạng Cảm Biến Không Dây Ứng Dụng Trong Nông Nghiệp Chính Xác
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU VỀ ĐỀ TÀI
• 1.1. Giới thiệu về mạng cảm biến không dây trong nông nghiệp chính xác
• 1.2. Đóng góp của luận văn
• 2. CHƯƠNG 2: TỔNG QUAN VỀ WSN
• 2.1. Khái niệm mạng cảm biến không dây
• 2.2. Đặc điểm mạng cảm biến không dây
• 2.3. Yêu cầu của mạng cảm biến không dây
• 2.4. Các ứng dụng mạng cảm biến không dây
• 2.5. Cấu trúc mạng cảm biến
• 2.5.1. Giới thiệu về cấu trúc mạng cảm biến
• 2.5.2. Một số cấu trúc WSN phổ biến
• 2.6. Giao thức điều khiển đa truy cập đường truyền (MAC protocol)
• 2.6.1. Khái niệm về giao thức MAC trong mạng cảm biến không dây
• 2.6.2. Một số giao thức MAC
• 3. CHƯƠNG 3: THIẾT KẾ PHẦN CỨNG NÚT CẢM BIẾN KHÔNG DÂY
• 3.1. Các thành phần của nút cảm biến không dây
• 3.1.1. Bộ xử lý nhúng năng lượng thấp
• 3.1.2. Bộ thu phát sóng
• 3.1.3. Nguồn năng lượng
• 3.1.4. Giao tiếp với máy tính
• 3.2. Thiết kế chế tạo nút cảm biến không dây
• 4. CHƯƠNG 4: THIẾT KẾ PHẦN MỀM NHÚNG CHO NÚT CẢM BIẾN
• 4.1. Lập trình firmware cho nút cảm biến — Lớp vật lý
• 4.2. Thiết kế giao thức truyền nhận giữa các nút — Lớp MAC
• 4.3. Sơ đồ thử nghiệm giao thức truyền nhận dữ liệu
• 4.4. Thiết kế giao diện thu thập dữ liệu của mạng cảm biến — Lớp ứng dụng
• 5. CHƯƠNG 5: ĐO ĐẠC VÀ ĐÁNH GIÁ CÁC THÔNG SỐ QUAN TRỌNG CỦA NÚT CẢM BIẾN KHÔNG DÂY
• 5.1. Chỉ số cường độ tín hiệu thu (RSSI)
• 5.2. Chỉ số chất lượng đường truyền (LQI)
• 5.3. Tỉ lệ nhận gói thành công (PRR)
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 6.1. Kết luận
• 6.2. Hướng phát triển
• PHỤ LỤC: HƯỚNG DẪN CÁCH CÀI ĐẶT VÀ ĐO ĐẠC CÁC CHỈ SỐ CỦA NÚT CẢM BIẾN KHÔNG DÂY
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Mạng Cảm Biến Không Dây Tổng Quan Ứng Dụng Nông Nghiệp

Mạng cảm biến không dây (WSN) đang ngày càng chứng tỏ vai trò quan trọng trong nông nghiệp chính xác. Các module cảm biến nông nghiệp nhỏ gọn, tiết kiệm năng lượng, giao tiếp không dây, thu thập dữ liệu môi trường và truyền về trung tâm. Dữ liệu này giúp đưa ra quyết định điều chỉnh phù hợp, tối ưu hóa quá trình sản xuất. Thông qua mạng cảm biến không dây, có thể thu thập các thông số như nhiệt độ, độ ẩm, ánh sáng, độ ẩm đất. Dữ liệu được truyền tải theo thời gian thực đến trạm quản lý để phân tích và xử lý. Theo [10][11], mạng WSN hỗ trợ quản lý hiệu quả các yếu tố môi trường cho cây trồng.

1.1. Ưu điểm của ứng dụng WSN trong Nông Nghiệp

Sử dụng WSN để quản lý nông nghiệp chính xác giúp giảm chi phí đầu tư và tăng sản lượng, đảm bảo chất lượng sản phẩm. Nông dân tiết kiệm chi phí nhân lực và vật tư. Các chính sách khuyến khích ứng dụng khoa học kỹ thuật trong nông nghiệp, giúp mạng cảm biến không dây phát triển mạnh mẽ. Bên cạnh đó, công nghệ nhận dạng bằng sóng vô tuyến (RFID) giúp xây dựng chuỗi cung ứng nông sản hoàn chỉnh.

1.2. Xu hướng Internet of Things IoT trong Nông Nghiệp

Sự phát triển mạnh mẽ của các ứng dụng mạng cảm biến không dây trong đời sống, đặc biệt là xu hướng Internet of Things (IoT), mở ra tiềm năng lớn cho nông nghiệp chính xác. Theo [14], IoT kết nối các thiết bị, cho phép thu thập và phân tích dữ liệu từ xa, giúp đưa ra quyết định nhanh chóng và chính xác hơn. Ứng dụng IoT trong nông nghiệp là một hướng đi phù hợp với thực trạng và điều kiện công nghệ tại Việt Nam.

II. Thách Thức và Yêu Cầu Thiết Kế Module Cảm Biến WSN

Việc thiết kế module cảm biến cho mạng cảm biến không dây (WSN) trong nông nghiệp chính xác đối mặt với nhiều thách thức. Các module cảm biến nông nghiệp thương mại có giá thành cao, tầm đọc chưa tối ưu. Trong khi đó, các ứng dụng nông nghiệp tại Việt Nam cần số lượng lớn module cảm biến giá thành thấp. Tự thiết kế module cảm biến không dây dựa trên vi điều khiển mới giúp làm chủ công nghệ và tối ưu các chỉ tiêu về tầm đọc, giá thành. Cần tập trung vào thiết kế nút cảm biến và lập trình giao thức truyền nhận dữ liệu [5][6].

2.1. Các Yếu Tố Cần Quan Tâm Khi Thiết Kế Module Cảm Biến

Thiết kế module cảm biến cần chú trọng đến vi xử lý, module RF, cảm biến độ ẩm đất, cảm biến nhiệt độ, cảm biến ánh sáng và nguồn năng lượng. Cần lựa chọn linh kiện phù hợp với yêu cầu ứng dụng và đảm bảo tính ổn định, tiết kiệm năng lượng. Firmware cần được lập trình bằng ngôn ngữ C với trình biên dịch KeilC. Sau đó, cần đo đạc và tối ưu các chỉ số công suất, tầm đọc, PER, RSSI/LQI.

2.2. Vấn đề Tiết Kiệm Năng Lượng Trong Thiết Kế WSN

Tiết kiệm năng lượng trong WSN là một vấn đề quan trọng, ảnh hưởng trực tiếp đến tuổi thọ pin và hiệu quả hoạt động của hệ thống. Cần lựa chọn vi điều khiển và module RF tiêu thụ ít năng lượng. Đồng thời, cần thiết kế giao thức MAC phù hợp để giảm thiểu thời gian hoạt động của các nút cảm biến. Sử dụng các chế độ ngủ (sleep mode) để giảm thiểu năng lượng tiêu thụ khi không cần thiết.

III. Phương Pháp Thiết Kế Phần Cứng Module Cảm Biến Nông Nghiệp

Để thiết kế phần cứng cho module cảm biến nông nghiệp, cần lựa chọn các thành phần phù hợp. Bộ xử lý nhúng năng lượng thấp như STM32L152 được sử dụng để xử lý dữ liệu. Module RF MRF24J40 giúp truyền nhận dữ liệu không dây. Các cảm biến độ ẩm đất, cảm biến nhiệt độ, cảm biến ánh sáng thu thập thông tin môi trường. Nguồn năng lượng thường là pin hoặc năng lượng mặt trời. Cần thiết kế mạch điện và layout đảm bảo tính ổn định và hiệu quả. Theo [7][8], vi xử lý STM32L152 và module RF MRF24J40 là lựa chọn phổ biến.

3.1. Lựa Chọn Vi Điều Khiển STM32L152 Cho Module Cảm Biến

Vi điều khiển STM32L152 là một lựa chọn tốt cho module cảm biến nhờ khả năng tiết kiệm năng lượng, hiệu năng cao và tích hợp nhiều tính năng. STM32L152 có nhiều chân giao tiếp, phù hợp với nhiều loại cảm biến. Vi điều khiển này có thể lập trình dễ dàng bằng ngôn ngữ C với trình biên dịch KeilC. Điều này giúp giảm thiểu thời gian phát triển và chi phí sản xuất.

3.2. Sử Dụng Module RF MRF24J40 Cho Truyền Thông Không Dây

Module RF MRF24J40 là một lựa chọn phổ biến cho truyền thông không dây trong nông nghiệp nhờ khả năng hoạt động ổn định, tầm đọc tốt và giá thành hợp lý. MRF24J40 hỗ trợ chuẩn giao tiếp IEEE 802.15.4, phù hợp với các ứng dụng mạng cảm biến không dây. Module này có thể giao tiếp với vi điều khiển thông qua giao diện SPI.

3.3. Tích Hợp Các Loại Cảm Biến Nông Nghiệp Phù Hợp

Việc lựa chọn các cảm biến nông nghiệp phù hợp là yếu tố quan trọng để thu thập dữ liệu chính xác. Cảm biến độ ẩm đất, cảm biến nhiệt độ, cảm biến ánh sáng là những loại cảm biến phổ biến trong nông nghiệp chính xác. Cần lựa chọn các cảm biến có độ chính xác cao, độ ổn định tốt và khả năng hoạt động trong môi trường khắc nghiệt.

IV. Xây Dựng Giao Thức Truyền Nhận Dữ Liệu Tiết Kiệm Năng Lượng

Thiết kế giao thức truyền nhận dữ liệu là một phần quan trọng trong mạng cảm biến không dây (WSN). Giao thức cần đảm bảo truyền dữ liệu tin cậy, tiết kiệm năng lượng và phù hợp với kiến trúc mạng. Các giao thức MAC như CSMA/CA, B-MAC, X-MAC được sử dụng. Thiết kế giao diện thu thập dữ liệu trên máy tính giúp người dùng dễ dàng quản lý và phân tích dữ liệu. Theo [16][17], các giao thức MAC khác nhau có ưu nhược điểm riêng, cần lựa chọn phù hợp với ứng dụng.

4.1. So Sánh và Lựa Chọn Giao Thức MAC Phù Hợp Cho WSN

Giao thức MAC đóng vai trò quan trọng trong việc quản lý truy cập kênh truyền và tiết kiệm năng lượng. CSMA/CA là giao thức đơn giản, dễ triển khai nhưng hiệu quả không cao trong môi trường có mật độ nút lớn. B-MAC và X-MAC là các giao thức cải tiến, giúp giảm thiểu năng lượng tiêu thụ và tăng hiệu quả truyền dữ liệu. Cần lựa chọn giao thức MAC phù hợp với yêu cầu ứng dụng và đặc điểm mạng.

4.2. Thiết Kế Giao Thức Truyền Nhận Dữ Liệu Dạng Cluster Tiết Kiệm Năng Lượng

Sử dụng kiến trúc cluster là một giải pháp hiệu quả để tiết kiệm năng lượng trong mạng cảm biến không dây. Các nút cảm biến được chia thành các cluster, mỗi cluster có một cluster head. Cluster head thu thập dữ liệu từ các nút thành viên và truyền về base station. Điều này giúp giảm thiểu số lượng nút truyền dữ liệu trực tiếp về base station, từ đó tiết kiệm năng lượng.

V. Đánh Giá Hiệu Năng Module Cảm Biến và Giao Thức Truyền

Đánh giá hiệu năng module cảm biến và giao thức truyền nhận dữ liệu là bước quan trọng để đảm bảo hệ thống hoạt động hiệu quả. Các chỉ số quan trọng cần đo đạc bao gồm: cường độ tín hiệu thu (RSSI), chất lượng đường truyền (LQI), tỷ lệ nhận gói thành công (PRR). Đo đạc các chỉ số này trong môi trường thực tế giúp đánh giá khả năng hoạt động của hệ thống. Theo [18][19] RSSI, LQI, PRR là các chỉ số quan trọng.

5.1. Phương Pháp Đo Đạc Cường Độ Tín Hiệu Thu RSSI và Chất Lượng Đường Truyền LQI

RSSI (Received Signal Strength Indication) cho biết cường độ tín hiệu thu được tại nút cảm biến. LQI (Link Quality Indication) cho biết chất lượng đường truyền giữa hai nút cảm biến. Đo đạc RSSI và LQI giúp đánh giá khả năng kết nối giữa các nút cảm biến và xác định vùng phủ sóng của mạng.

5.2. Đánh Giá Tỷ Lệ Nhận Gói Thành Công PRR Của Mạng Cảm Biến

PRR (Packet Reception Ratio) cho biết tỷ lệ gói tin được nhận thành công trên tổng số gói tin được gửi đi. PRR là một chỉ số quan trọng để đánh giá độ tin cậy của giao thức truyền nhận dữ liệu. PRR phụ thuộc vào nhiều yếu tố như khoảng cách giữa các nút, môi trường truyền dẫn và giao thức MAC.

VI. Kết Luận Hướng Phát Triển Ứng Dụng WSN Nông Nghiệp

Luận văn đã trình bày quá trình thiết kế module cảm biến và xây dựng giao thức truyền nhận dữ liệu cho mạng cảm biến không dây (WSN) ứng dụng trong nông nghiệp chính xác. Đã hoàn thành một mạng cảm biến không dây đơn giản, có thể áp dụng vào những ứng dụng không đòi hỏi những yêu cầu phức tạp. Tuy nhiên, vẫn còn nhiều hạn chế cần khắc phục. Hướng phát triển tiếp theo bao gồm: tối ưu hóa phần cứng, cải tiến giao thức, tích hợp thêm nhiều loại cảm biến. Bên cạnh đó, cần nghiên cứu các giải pháp bảo mật cho mạng cảm biến không dây [20].

6.1. Tổng Kết Các Kết Quả Đạt Được Trong Luận Văn

Luận văn đã thiết kế và chế tạo thành công module cảm biến có khả năng đo nhiệt độ, độ ẩm và truyền dữ liệu không dây. Đã xây dựng giao thức truyền nhận dữ liệu đơn giản, hiệu quả. Đã phát triển phần mềm thu thập dữ liệu trên máy tính. Tuy nhiên, vẫn còn nhiều vấn đề cần được nghiên cứu và cải tiến.

6.2. Hướng Phát Triển Nghiên Cứu và Ứng Dụng WSN Trong Nông Nghiệp

Trong tương lai, cần tập trung vào các hướng phát triển sau: tích hợp thêm các loại cảm biến pH, cảm biến EC để đo độ pH và độ dẫn điện của đất. Nghiên cứu và triển khai các giải pháp nông nghiệp thông minh dựa trên điện toán đám mây và phân tích dữ liệu nông nghiệp. Xây dựng các hệ thống tưới tiêu thông minh, bón phân thông minh dựa trên dữ liệu thu thập từ mạng cảm biến không dây.

Nội dung chính

Tổng quan nghiên cứu

Mạng cảm biến không dây (Wireless Sensor Network - WSN) đã trở thành một công nghệ trọng yếu trong nhiều lĩnh vực, đặc biệt là nông nghiệp chính xác. Theo ước tính, các mô-đun cảm biến không dây thương mại như TelosB hay Zolertia có giá thành cao và tầm đọc thực tế chỉ đạt vài chục mét, chưa tối ưu cho các ứng dụng đòi hỏi số lượng lớn và chi phí thấp như tại Việt Nam. Nông nghiệp chính xác yêu cầu thu thập dữ liệu môi trường nhanh chóng, chính xác và liên tục để hỗ trợ quản lý tưới tiêu, phân bón và bảo vệ cây trồng hiệu quả. Mục tiêu nghiên cứu của luận văn là thiết kế phần cứng nút cảm biến không dây với vi điều khiển STM32L152, module RF MRF24J40 và cảm biến SHT11, đồng thời xây dựng giao thức truyền nhận dữ liệu từ lớp vật lý đến lớp MAC phù hợp với ứng dụng trong nông nghiệp chính xác tại Việt Nam. Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 1 đến tháng 6 năm 2016 tại Trường Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh. Ý nghĩa của đề tài thể hiện qua việc giảm chi phí đầu tư, tăng độ chính xác và thời gian hoạt động của mạng cảm biến, góp phần thúc đẩy phát triển công nghệ trong nước và nâng cao hiệu quả sản xuất nông nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình các lớp trong mạng cảm biến không dây (WSN): Bao gồm lớp vật lý, lớp MAC, lớp định tuyến, lớp giao vận và lớp ứng dụng. Trong đó, lớp vật lý và MAC được tập trung nghiên cứu để tối ưu truyền nhận dữ liệu và tiết kiệm năng lượng.
• Giao thức điều khiển đa truy cập đường truyền (MAC): Các giao thức như CSMA/CA, B-MAC và X-MAC được phân tích để lựa chọn và điều chỉnh phù hợp với yêu cầu tiết kiệm năng lượng và độ tin cậy trong mạng cảm biến.
• Khái niệm và đặc điểm của WSN: Mạng gồm nhiều nút cảm biến nhỏ gọn, tiêu thụ năng lượng thấp, hoạt động lâu dài trong môi trường khắc nghiệt, truyền dữ liệu đa điểm đến trạm trung tâm qua kỹ thuật multi-hop.
• Các chỉ số kỹ thuật quan trọng: Bao gồm Received Signal Strength Indication (RSSI), Link Quality Indication (LQI), Packet Error Rate (PER) để đánh giá chất lượng truyền thông và hiệu suất mạng.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập dữ liệu thực nghiệm từ các nút cảm biến được thiết kế và lắp đặt trong môi trường mô phỏng nông nghiệp chính xác.
• Phương pháp phân tích: Sử dụng các phép đo RSSI, LQI, PER để đánh giá hiệu suất truyền nhận dữ liệu. Phân tích so sánh các chỉ số này theo khoảng cách và điều kiện hoạt động khác nhau.
• Timeline nghiên cứu: Từ tháng 1/2016 đến tháng 6/2016, bao gồm các giai đoạn thiết kế phần cứng, phát triển firmware, xây dựng giao thức truyền nhận, thử nghiệm và đánh giá hiệu suất.
• Cỡ mẫu và chọn mẫu: Mạng thử nghiệm gồm 5 nút cảm biến chia thành 3 nhóm chức năng (3 nút cảm biến, 1 nút Cluster head, 1 nút Gateway) được bố trí theo sơ đồ hình cây để đơn giản hóa cấu trúc mạng và phù hợp với ứng dụng thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế phần cứng nút cảm biến: Nút cảm biến sử dụng vi điều khiển STM32L152C8T6 với bộ nhớ chương trình 128KB, RAM 16KB, tiêu thụ dòng ở chế độ hoạt động 214 µA/MHz, kết hợp module RF MRF24J40MD có tầm thu phát lên đến 1200m, vượt trội so với các sản phẩm thương mại như TI MSP430 và CC2420 (khoảng 60m).
2. Hiệu suất truyền nhận dữ liệu: Qua đo đạc thực tế, giá trị RSSI giảm dần theo khoảng cách, LQI cũng giảm tương ứng, tỉ lệ nhận gói thành công (PRR) đạt trên 90% ở khoảng cách dưới 100m, giảm dần khi khoảng cách tăng lên.
3. Giao thức truyền nhận dữ liệu: Giao thức dựa trên X-MAC được điều chỉnh phù hợp với ứng dụng, cho phép nút cảm biến và Cluster head hoạt động theo chu kỳ thức/ngủ, tiết kiệm năng lượng đáng kể. Thời gian active của nút cảm biến rất nhỏ so với thời gian sleep, giúp kéo dài tuổi thọ pin.
4. Phần mềm thu thập và xử lý dữ liệu: Ứng dụng viết bằng C# trên nền Visual Studio 2010 kết hợp SQL Server 2008 cho phép thu thập, phân tích và hiển thị dữ liệu môi trường theo thời gian thực, hỗ trợ cảnh báo và lưu trữ báo cáo.

Thảo luận kết quả

Kết quả cho thấy việc sử dụng vi điều khiển STM32L152 và module RF MRF24J40MD giúp nâng cao tầm thu phát và giảm chi phí so với các mô-đun thương mại. Giao thức truyền nhận dữ liệu điều chỉnh từ X-MAC phù hợp với yêu cầu tiết kiệm năng lượng trong mạng cảm biến không dây, đặc biệt trong ứng dụng nông nghiệp chính xác với số lượng nút không quá lớn và cấu trúc mạng đơn giản. So sánh với các nghiên cứu khác, việc tập trung vào lớp vật lý và MAC giúp tối ưu hóa hiệu suất truyền thông và thời gian hoạt động của mạng. Dữ liệu có thể được trình bày qua biểu đồ thể hiện mối quan hệ giữa khoảng cách và các chỉ số RSSI, LQI, PRR, giúp trực quan hóa hiệu quả của thiết kế. Tuy nhiên, mạng chưa hỗ trợ tự cấu hình và mở rộng, đây là điểm cần cải tiến trong các nghiên cứu tiếp theo.

Đề xuất và khuyến nghị

1. Phát triển giao thức MAC nâng cao: Tích hợp khả năng tự cấu hình và mở rộng mạng để phù hợp với các ứng dụng có số lượng nút lớn hơn, cải thiện tính linh hoạt và độ tin cậy. Thời gian thực hiện dự kiến 12-18 tháng, do nhóm nghiên cứu và phát triển phần mềm.
2. Tối ưu hóa phần cứng: Nghiên cứu sử dụng các module RF tiêu thụ năng lượng thấp hơn hoặc tích hợp năng lượng tái tạo như pin mặt trời để kéo dài thời gian hoạt động của nút cảm biến. Thời gian thực hiện 6-12 tháng, do phòng thí nghiệm công nghệ nano và kỹ thuật viễn thông.
3. Hoàn thiện phần mềm ứng dụng: Phát triển thêm chức năng cảnh báo tự động và điều khiển tưới tiêu dựa trên dữ liệu thu thập, nâng cao tính ứng dụng thực tế. Thời gian thực hiện 6 tháng, do nhóm phát triển phần mềm.
4. Triển khai thử nghiệm thực tế: Áp dụng hệ thống tại các vùng nông nghiệp với điều kiện môi trường đa dạng để đánh giá hiệu quả và điều chỉnh phù hợp. Thời gian thực hiện 12 tháng, phối hợp với các đơn vị nông nghiệp địa phương.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và sinh viên ngành Kỹ thuật Viễn thông: Nắm bắt kiến thức về thiết kế phần cứng và giao thức truyền nhận trong mạng cảm biến không dây, phục vụ nghiên cứu và phát triển công nghệ.
2. Doanh nghiệp công nghệ và sản xuất thiết bị cảm biến: Tham khảo giải pháp thiết kế nút cảm biến chi phí thấp, hiệu suất cao để phát triển sản phẩm phù hợp với thị trường nông nghiệp Việt Nam.
3. Chuyên gia và nhà quản lý trong lĩnh vực nông nghiệp chính xác: Hiểu rõ ứng dụng của WSN trong giám sát môi trường, hỗ trợ ra quyết định tưới tiêu và quản lý tài nguyên hiệu quả.
4. Các tổ chức phát triển công nghệ IoT và Smart Farming: Sử dụng làm cơ sở để phát triển các hệ thống IoT tích hợp, mở rộng ứng dụng trong quản lý nông nghiệp thông minh.

Câu hỏi thường gặp

1. Tại sao chọn vi điều khiển STM32L152 cho nút cảm biến?
   STM32L152 có bộ nhớ chương trình lớn (128KB), tiêu thụ năng lượng thấp (214 µA/MHz khi hoạt động), hỗ trợ nhiều chế độ tiết kiệm năng lượng và có khả năng mở rộng phần mềm, phù hợp với yêu cầu hoạt động lâu dài của mạng cảm biến không dây.

2. Giao thức truyền nhận dữ liệu có ưu điểm gì so với các giao thức truyền thống?
   Giao thức dựa trên X-MAC được điều chỉnh giúp tiết kiệm năng lượng bằng cách giảm thời gian nút cảm biến ở trạng thái hoạt động, đồng thời tránh xung đột và tăng hiệu quả truyền dữ liệu trong mạng có cấu trúc đơn giản.

3. Làm thế nào để đánh giá chất lượng truyền thông trong mạng cảm biến?
   Sử dụng các chỉ số kỹ thuật như RSSI (cường độ tín hiệu thu), LQI (chất lượng liên kết) và PER (tỉ lệ lỗi gói tin) để đo đạc và phân tích hiệu suất truyền nhận dữ liệu, từ đó điều chỉnh thiết kế và giao thức phù hợp.

4. Phần mềm thu thập dữ liệu có thể mở rộng cho các ứng dụng khác không?
   Có, phần mềm được xây dựng trên nền tảng C# và SQL Server có thể mở rộng để tích hợp thêm các loại cảm biến khác, chức năng cảnh báo và điều khiển tự động, phù hợp với nhiều ứng dụng IoT trong nông nghiệp và môi trường.

5. Hạn chế lớn nhất của hệ thống hiện tại là gì?
   Hệ thống chưa hỗ trợ tự cấu hình và mở rộng mạng, các nút cảm biến chưa có khả năng tự động điều chỉnh khi thay đổi cấu trúc mạng, điều này giới hạn khả năng ứng dụng trong các mạng lớn và phức tạp hơn.

Kết luận

• Đã thiết kế thành công nút cảm biến không dây với phần cứng hiệu suất cao, chi phí hợp lý, phù hợp cho ứng dụng nông nghiệp chính xác tại Việt Nam.
• Xây dựng và thử nghiệm giao thức truyền nhận dữ liệu tiết kiệm năng lượng dựa trên X-MAC, đảm bảo độ tin cậy và kéo dài thời gian hoạt động của mạng.
• Phát triển phần mềm thu thập và xử lý dữ liệu theo thời gian thực, hỗ trợ giám sát môi trường và quản lý nông nghiệp.
• Kết quả đo đạc thực tế cho thấy hiệu suất truyền thông tốt với tầm thu phát lên đến 1200m và tỉ lệ nhận gói thành công cao.
• Đề xuất các hướng phát triển tiếp theo bao gồm mở rộng giao thức, tối ưu phần cứng và hoàn thiện phần mềm ứng dụng để nâng cao tính ứng dụng thực tế.

Luận văn là nền tảng quan trọng để phát triển các hệ thống mạng cảm biến không dây trong nông nghiệp chính xác, góp phần thúc đẩy công nghệ trong nước và nâng cao hiệu quả sản xuất nông nghiệp thông minh. Các nhà nghiên cứu và doanh nghiệp được khuyến khích tiếp tục phát triển và ứng dụng các giải pháp này trong thực tế.

Trích đoạn nội dung tài liệu

Chương 1: Giới thiệu khái và tính cấp thiết của dé tài, dé cập đến tầm quan trọng của “Mạng cảm biến không dây” (WSN) trong các lĩnh vực của đời sống, và khả năng áp dụng của công nghệ WSN trong nông nghiệp tại Việt Nam. Chương 2: Cơ sở lý thuyết giúp người đọc có những kiến thức về các khái niệm cơ bản của WSN như các thành phân cơ bản, đặc trưng của từng ứng dụng cụ thể. Bên cạnh đó, một số loại “Giao thức đa truy cập đường truyền” (MAC Protocol) hiện nay cũng được trình bày trong chương này. Chương 3: Thiết kế nút cảm biến không dây cho ứng dụng nông nghiệp tại Việt Nam, khảo sát lựa chọn các thiết bị phan cứng cho module WSN như vi điều khiển, các m6-dun 2 CBHD: PGS.

BANG MAU CHIEN - TS. VO QUE SƠN HVTH: LE QUANG TAN CHUONG 1: GIỚI THIEU VE DE TÀI thu phát sóng, các cảm biến thông số môi trường cụ thé và thiết kế hoàn chỉnh cho các nút cảm biến đáp ứng được yêu câu đặt ra trong đề tài. Chương 4: Thiết kế firmware cho nút cảm biến và thiết kế phần mềm dựa trên giao thức truyền nhận dữ liệu ở lớp MAC. Ngoài ra thiết kế chương trình thu thập dữ liệu với một sô chức năng cơ bản.

Chương 5: Tập trung đo đạc, đánh giá thông số kỹ thuật của các nút cảm biến không dây đã thiết kế. Kiểm tra hoạt động của mang cảm biến không dây theo giao thức truyền nhận dữ liệu đã được thiết kế. Chương 6: Với những kết quả thu được, dé tài được tổng kết, nêu ra những ưu điểm cùng hạn chế mà dé tài đang vướng phải đồng thời nêu lên một số ứng dụng va hướng phát trién của dé tài. Sau 6 chương trên, dé tài có viết thêm phan phụ lục về phương pháp đo đạc các thông số RSSLLQI/PER đã nêu trong dé tài nhằm giúp cho người đọc có cái nhì cụ thé về các kết quả đo trong luận văn.2 Dong góp của luận văn Với luận văn này, cơ bản đã hoàn thành một mạng cảm biến không dây đơn giản, có thể áp dụng vào những ứng dụng không đòi hỏi những yêu cầu phức tạp.

Và đây cũng có thé là cơ sở để thực hiện nhiều ứng dụng khác trong thực té, đặc biệt trong tình hình còn nhiều hạn chế như trong nước hiện nay. Đầu tiên, luận văn đã thực hiện thiết kế hoàn chỉnh nút cảm biến với các khả năng cảm biển nhiệt độ, độ âm của không khí, trao đối dữ liệu với các nút khác và máy tính. Có thể mở rộng thêm các loại cảm biến hay module khác tùy vào ứng dụng. Với phan cứng đã thiết kế, luận văn đã hoàn thiện xây dựng giao thức trao dồi dữ liệu giữa các nút theo một câu trúc mạng có định và tiết kiệm năng lượng.

Cuối cùng, hoàn thành thiết kế phần mềm thu thập dữ liệu trên máy tính có khả năng thu thập, phân tích dữ liệu gửi từ các nút cảm biến. Ngoài ra có thể dùng trong quá trình đo đạc PER, hay LQI/RSSI giữa các nút. BANG MAU CHIEN - TS. VO QUE SƠN HVTH: LE QUANG TAN CHƯƠNG 2: TONG QUANG VE WSN Chuong2 Tong quan về mang cảm biến không dây 2.1 Khai niệm mạng cảm biến không dây 2.1 Khái niệm về mang cảm biến không dây Mạng cảm biến không dây (WSN) là mạng liên kết các nút (nút) cảm biến không dây có khả năng tự thu thập các thông số môi trường và truyền nhận dữ liệu với nhau bằng sóng vô tuyến (RF signal) .Trong đó, các nút mạng thường là các (thiết bi) đơn giản, nhỏ gon, giá thành thấp.

được phân bố với số lượng lớn trên một diện tích lớn, sử dụng nguồn năng lượng hạn chế (pm), có thời gian hoạt động lâu dài (vài tháng đến vài năm) và có thể hoạt động trong môi trường khắc nghiệt (chất độc, 6 nhiễm, nhiệt độ. Các nút giao tiếp ad-hoc với nhau và truyền dữ liệu về trung tâm (base station) một cách gián tiếp bằng kỹ thuật multi-hop. Lưu lượng (traffic) dữ liệu cần truyền giữa các nút trong mạng cảm biến không dây là thấp và không liên tục. Do vậy, các sensor nút thường có nhiều trạng thái hoạt động (active mode) và trạng thái nghỉ (sleep mode) khác nhau để tiết kiệm năng lượng.

Giao thức MAC trong WSN là một van dé rất quan trọng và cũng được quan tâm khá nhiều. Các công trình nghiên cứu cũng đa dạng từ đánh giá so sánh các giao thức MAC [16][17], tối ưu công suất tiêu thụ của WSN [18] đến cải tiễn giao thức MAC từ các giao thức truyền thống. Ngoài ra vân đề định tuyến trong WSN cũng có nhiều bài viết như mô phỏng đánh giá các giao thức routing [19], hay đề nghị một giao thức mới [20]. Thông thường thời gian 1 nút ở trạng thái nghỉ lớn hơn ở trạng thái hoạt động rất nhiều nên các đặc trưng cơ bản dé phân biệt mạng cảm biển và mạng không dây thông thường là: WV Gia thành.

Pham vi hoạt động. Câu trúc mạng (topology). Lưu lượng dữ liệu. Năng lượng tiêu thụ va thời gian ở trạng thái hoạt động (active mode).

BANG MAU CHIEN - TS. VO QUE SƠN HVTH: LE QUANG TAN CHƯƠNG 2: TONG QUANG VE WSN 2.2 Đặc điểm mang cam bién không dây Một nút trong mang WSN thông thường bao gồm 2 phan: > Phan cảm biển (sensor) hoặc điều khiển. > Phan giao tiếp vô tuyến (Radio frequency transceiver). Do số lượng nút trong WSN là lớn và không can các hoạt động bao trì, nên yêu cau thông thường đối với 1 nút mạng là giá thành thấp và kích thước nhỏ gọn (diện tích bề mặt vai đến vài chục cm2).

Do giới hạn về nguồn năng lượng cung cấp (pin), giá thành và yêu cầu hoạt động trong một thời gian dài, nên van dé tiêu thụ năng lượng là tiêu chí thiết kế quan trọng nhất trong mạng cảm biến. | Application Transport Layer Zigbee, 6LOWPAN. Network Layer Media Access Control (MAC) IEEE Std 802.4 | Physical Layer Hình 2-1: Mô hình các lớp trong WSN - Lép vật lý (physical layer): Gồm các kỹ thuật điều chế tín hiệu số và các kỹ thuật mã hóa sửa sai cho kênh truyền nham cải thiện tỉ số tín hiệu trên nhiễu ở thiết bị thu và giảm ảnh hưởng fading của kênh truyền. - Lop MAC (Medium Access Control): sử dụng các kỹ thuật đa truy cập đường truyền với mục đích giảm năng lượng tiêu thụ và chống đụng độ khi phát dữ liệu giữa các nút cảm biến lân cận.

BANG MAU CHIEN - TS. VO QUE SƠN HVTH: LE QUANG TAN CHƯƠNG 2: TONG QUANG VE WSN - Lớp định tuyến (Routing layer): giao thức định tuyên quan tâm đến năng lượng “power aware”, định tuyến địa lý (geography routing). để các nút mạng có khả năng tự điều chỉnh, tự câu hình. - Lớp giao vận (Transport layer): duy trì dòng số liệu khi lớp ứng dụng của mang cảm biến không dây yêu cau.

- Lớp ung dung (Application layer): Tùy vào nhiệm vụ của cảm biến mà các kiểu phần mềm được xây dựng và sử dụng trên lớp ứng dụng này. Yêu cầu của mạng cảm biễn không dây Năng lượng tiêu thụ thấp, thời gian hoạt động dài: WSN bao gồm rất nhiều nút mạng nhỏ, được đặt trong môi trường có diện tích lớn. Để nút mạng có thể hoạt động, chúng ta cần phải cung cấp đủ năng lượng. Do yêu cầu của các ứng dụng thực tế, các nút mang can phải tiêu thụ it năng lượng nhất có thể nhăm tôi đa thời gian hoạt động của mỗi nút mạng (có thể lên tới nhiều năm trong các ứng dụng thực tế).

Năng lượng dé cung cap cho mỗi nút mạng có thê lay ở nhiều nguồn, ví dụ như dùng pin, năng lượng mặt trời năng lượng RF thu được từ sóng vô tuyến, năng lượng rung động cơ học. Phần mêm tương thích với phần cứng: Việc chọn đúng vi điều khiển sẽ làm hệ thống hoạt động ôn dinh, tối ưu chi phí cũng như cải thiện khả năng mở rộng số nút mạng trong các ứng dụng thực tế. Trong phạm vi dé tài này, vi điều khiển STM32L152 được lựa chọn làm vi điều khiển để thiết kế các nút cảm biến trong mạng WSN. Các nút mạng có khả năng tự định tuyến và cấu hình: Việc tự định tuyến và cau hình giữa các nút trong WSN sẽ giúp cho việc ứng dụng thực tế thêm linh hoạt và tang thêm tính năng cho mang cảm biến không dây.

Bao mật: Van dé bảo đảm khả năng giữ bí mật thông tin thu thập được là rất cân thiết, đặc biệt trong các ứng dụng về y khoa hoặc quân sự. Do đó, các giải thuật mã hoá dữ liệu là một trong các biện pháp an toàn để bảo mật thông tin trong các ứng dụng thực tế. Khả năng thu thập dữ liệu: Đối với WSN, tốc độ thu thập dữ liệu và độ chính xác của các nút cảm biến rất quan trọng. Thông tin thu thập cần phải nhanh chóng, chính xác vì điều này sẽ ảnh hướng đến 6 CBHD: PGS.

BANG MAU CHIEN - TS. VO QUE SƠN HVTH: LE QUANG TAN CHƯƠNG 2: TONG QUANG VE WSN các tinh năng như tối ưu năng lượng cũng như bảo mật cho hệ thống nhất là trong các ứng dụng y khoa và quân sự.4 Các ứng dụng mang cảm biễn không dây Ứng dụng mạng cảm biến còn rất nhiều và nó thực sự chỉ bị giới hạn bởi trí tưởng tượng của con người. Với sự hội tụ của Internet, mobile, mạng cảm biến không dây đang ngày càng phát triển mạnh mẽ vượt trội hơn bao giờ hết. meet Sensors Ỉ f Weather Remote ` 2% | - Computing Ressources Nearby x Computing / Web Client Ressources ; \ & Aye See) Web Services i ba N Client : OPC Client Database Motion Electricity detector meter Hình 2-2: Sơ đồ một WSN hoàn chỉnh [21] Mang cảm biến không dây (Wireless Sensor Network - WSN) đã được ứng dụng trong rất nhiều lĩnh vực khác nhau như quốc phòng [22], y tế [23] , môi trường [24][25], nông nghiệp [26][27].Cu thể, các mạng cảm biến không dây đã được dùng cho việc rà soát bom min, khí độc hại, cảnh báo xâm nhập của quân dich; chống đột nhập; giám sát chu trình và sản phẩm trong sản xuất công nghiệp; cảnh báo cháy nổ, nhà thông minh; kiểm tra giám sát sức khỏe bệnh nhân từ xa; kiểm soát lưu lượng giao thông; giám sát mức độ ô nhiễm môi trường, dự báo thời tiết, khí hậu: đo nhiệt độ/độ âm môi trường, điều khiển tưới tiêu tự động theo độ ầm không khí, theo doi sự di chuyển của động vật hoang da.

BANG MAU CHIEN — TS. VO QUE SƠN HVTH: LE QUANG TAN CHƯƠNG 2: TONG QUANG VE WSN Hình 2-3: Ung dụng WSN trong cảnh báo cháy rừng [28] Hình 2-3 là một ứng dụng điển hình của WSN trong việc quản lý cháy rừng.
