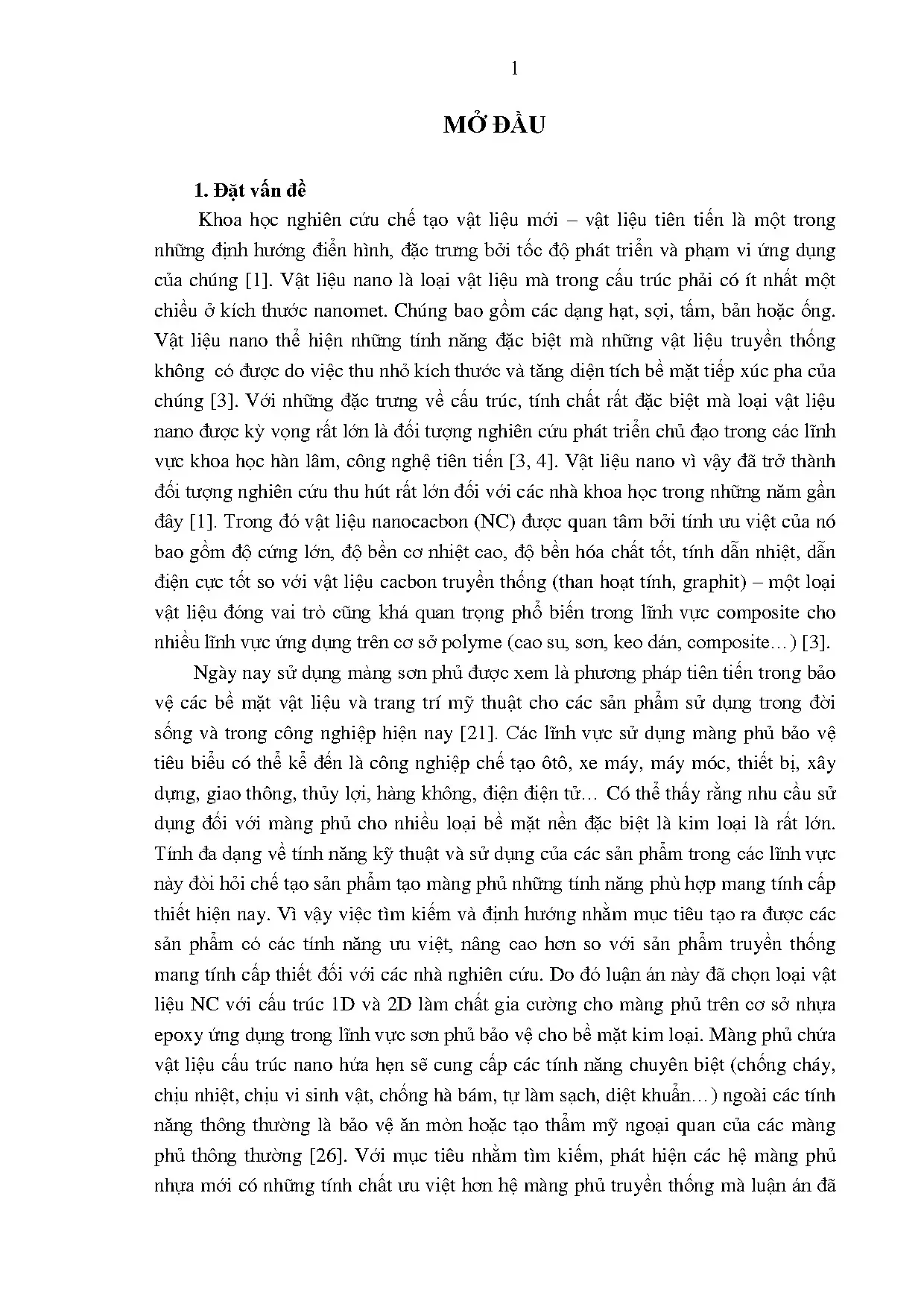

Tổng quan về luận án

Bảo vệ bề mặt kết cấu kim loại trước các tác nhân ăn mòn khốc liệt của môi trường biển và công nghiệp nặng là một trong những thách thức kỹ thuật then chốt của khoa học vật liệu hiện đại. Màng phủ polyme hữu cơ, đặc biệt là hệ nhựa epoxy Bisphenol A, từ lâu đã khẳng định vai trò cốt lõi nhờ khả năng bám dính vượt trội, tính bền hóa chất và độ co ngót thấp khi đóng rắn. Tuy nhiên, các màng phủ epoxy truyền thống bộc lộ những hạn chế cố hữu: cấu trúc mạng không gian sau đóng rắn tồn tại các lỗ xốp tế vi (micro-voids), độ giòn tương đối cao và khả năng cản trở sự khuếch tán của các phân tử nước, oxy cùng ion xâm thực ($\text{Cl}^-$) suy giảm theo thời gian.

Khoảng trống nghiên cứu (research gap) trọng tâm nằm ở sự thiếu hụt các giải pháp gia cường đồng thời tính năng cơ nhiệt và khả năng chống ăn mòn điện hóa mà không làm suy giảm tính công nghệ của hệ sơn. Trong khi các nghiên cứu đơn lẻ sử dụng vật liệu nano 1D như ống nanocacbon (CNTs) hoặc 2D như graphen oxit (GO) thường gặp trở ngại nghiêm trọng về hiện tượng kết tụ do lực hút Van der Waals và tương tác $\pi-\pi$ cục bộ, thì việc kết hợp lai hóa cấu trúc 1D/2D để hình thành mạng lưới không gian đa quy mô phân tán đồng nhất trong nền polyme vẫn là một miền tri thức mở đòi hỏi luận giải cơ chế tường minh. Luận án "Nghiên cứu gia cường màng phủ nhựa epoxy bằng ống nanocacbon biến tính và graphen oxit" được xây dựng nhằm giải quyết triệt để bài toán khoa học này.

Nghiên cứu tập trung giải quyết các câu hỏi nghiên cứu (Research Questions - RQ) và kiểm chứng các giả thuyết khoa học (Hypotheses - H) sau:

  • RQ1: Phương pháp biến tính hóa học bề mặt nào tối ưu hóa được mật độ nhóm chức phân cực chứa oxy trên MWCNTs và bóc tách hiệu quả GO mà không phá hủy hoàn toàn bộ khung lai hóa $\text{sp}^2$?
  • RQ2: Động học phân tán siêu âm và cơ chế tương tác liên pha giữa hệ chất độn lai (O-CNTs + GO) với mạch đại phân tử epoxy/polyamine diễn ra như thế nào?
  • RQ3: Sự hiện diện đồng thời của cấu trúc 1D và 2D tạo ra hiệu ứng tương hỗ (synergistic effect) ra sao trong việc kéo dài đường khuếch tán chất ăn mòn và gia cường mạng lưới cơ nhiệt?
  • H1: Quá trình oxy hóa bằng nước cường toan ($\text{HNO}_3/\text{HCl}$) ở 55 °C trong 12 giờ tạo ra mật độ nhóm $-\text{COOH}, -\text{OH}, -\text{COC}-$ tối ưu tại đầu ống và khuyết tật thành ống, nâng cao khả năng phân tán trong dung môi hữu cơ.
  • H2: Phương pháp Tour biến đổi (loại bỏ bước xử lý $\text{H}_2\text{O}_2$) tạo ra các tấm GO ít lớp có diện tích bề mặt lớn và mức độ phân cực cao, tương thích tuyệt vời với nhựa epoxy BPA.
  • H3: Hệ lai hóa O-CNTs:GO tỷ lệ khối lượng 1:1 ở hàm lượng tới hạn 0,1 wt% thiết lập rào cản khuếch tán đa tầng (tortuous diffusion path), làm giảm mật độ dòng ăn mòn điện hóa ít nhất 1 bậc độ lớn và tăng nhiệt độ hóa thủy tinh ($T_g$) của màng phủ.

Khung lý thuyết của nghiên cứu được xây dựng dựa trên sự giao thoa giữa Thuyết thẩm thấu (Percolation Theory), Mô hình đường khuếch tán ziczac của Nielsen (Nielsen’s Tortuous Path Model) và Thuyết truyền ứng suất liên pha Halpin-Tsai. Phạm vi thực nghiệm của luận án bao quát từ khâu tổng hợp, biến tính vật liệu cấu trúc nano, khảo sát chế độ siêu âm đầu phát (probe sonication), đến đánh giá toàn diện tính chất hóa lý, cơ nhiệt và độ bền ăn mòn trên nền thép chuẩn Q-Panel theo các tiêu chuẩn ASTM quốc tế.

Literature Review và Positioning

Lịch sử phát triển của khoa học vật liệu cacbon ghi nhận những bước ngoặt mang tính cách mạng: phát hiện fullerene của Kroto và cộng sự (1985), phát kiến ống nanocacbon (CNTs) của Iijima (1991), và việc cô lập màng graphen đơn lớp nhận giải Nobel của Geim và Novoselov (2004). Trích xuất trực tiếp từ văn bản luận án khẳng định: "vật liệu nanocacbon (NC) được quan tâm bởi tính ưu việt của nó bao gồm độ cứng lớn, độ bền cơ nhiệt cao, độ bền hóa chất tốt, tính dẫn nhiệt, dẫn điện cực tốt so với vật liệu cacbon truyền thống". Thêm vào đó, thông số vật lý then chốt về "độ dẫn nhiệt cao (~3000 W/m-K đối với CNTs và ~5000 W/m-K đối với graphen, cả 2 loại đều có độ dẫn nhiệt tương đương khi ở nhiệt độ cao)" cùng mô đun Young đạt 1100 GPa và độ bền kéo 125 GPa của graphen đã biến nhóm vật liệu này thành ứng viên số một cho các cấu trúc composite tiên tiến.

Công trình & Tác giả Phương pháp tiếp cận Hệ chất độn & Nhựa nền Ưu điểm chính Hạn chế cố hữu
Tour et al. (2010) Cải tiến Hummers: $\text{H}_2\text{SO}_4/\text{H}_3\text{PO}_4$ (9:1) + $\text{KMnO}_4$ Tổng hợp GO đơn lớp Không sinh khí độc $\text{NO}_2/\text{N}_2\text{O}_4$, hiệu suất oxy hóa cao Cần xử lý $\text{H}_2\text{O}_2$ phức tạp, nguy cơ dư thừa ion kim loại
Moniruzzaman & Winey (2006) Phân tán vật lý & chức hóa polymer SWCNTs / MWCNTs trong Epoxy Cải thiện độ dẫn điện và mô đun đàn hồi Dễ kết tụ ở hàm lượng > 0,5 wt%, tương tác liên pha yếu
Wang et al. (2014) Biến tính hóa học silane hữu cơ Silane-GO / Epoxy Tăng độ bám dính và phân tán trong dung môi Quy trình tổng hợp đa bước, chi phí hóa chất cao
Luận án hiện tại Lai hóa Cường toan 55°C + Tour biến đổi 1D O-CNTs + 2D GO (1:1) / Epoxy Epotec YD 011X-75 Hiệu ứng rào cản 3D, phân tán 0,1 wt%, chống ăn mòn vượt trội Cần kiểm soát nghiêm ngặt năng lượng rung siêu âm

Trong y văn tồn tại hai trường phái tranh luận lớn về chiến lược chức hóa nanocacbon:

  1. Trường phái biến tính vật lý (Non-covalent functionalization): Bảo toàn mạng lai hóa $\text{sp}^2$ và các tính chất điện từ, quang học gốc thông qua hấp phụ chất hoạt động bề mặt (SDS, CTAB, Tween-20) hoặc bao gói polymer (PSMSA, PSS). Tuy nhiên, liên kết vật lý kém bền dưới tác động của dung môi và nhiệt độ cao, làm suy giảm liên kết liên pha lâu dài.
  2. Trường phái biến tính hóa học (Covalent functionalization): Chuyển đổi một phần liên kết $\text{sp}^2$ thành $\text{sp}^3$ để gắn các nhóm phân cực ($-\text{COOH}, -\text{OH}, -\text{COC}-$). Dù phương pháp này gây ra một số sai hỏng mạng tinh thể, nhưng nó tạo ra ái lực hóa học mạnh mẽ với chất đóng rắn polyamine và nhựa epoxy, ngăn chặn triệt để sự tái kết tụ.

Luận án định vị chính xác vào khoảng trống công nghệ: kết hợp phương pháp oxy hóa bằng nước cường toan kiểm soát nhiệt ($\text{HNO}_3/\text{HCl}$ ở 55 °C) để biến tính MWCNTs và phương pháp Tour biến đổi (lược bỏ $\text{H}_2\text{O}_2$, kết hợp rửa axit $\text{HCl}$ và ly tâm) để chế tạo GO ít lớp. Sự kết hợp giữa cấu trúc 1D (dạng sợi dài, đóng vai trò bắc cầu cơ học) và 2D (dạng tấm phẳng, đóng vai trò lá chắn diện tích lớn) khắc phục hoàn toàn điểm yếu tự cuộn tròn của GO và tự bó cụm của CNTs, định hình một cấu trúc rào cản không gian 3 chiều chặt khít chưa từng được khảo sát hệ thống trong các công bố trong nước trước đây.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào việc mở rộng Lý thuyết Rào cản Khuếch tán của Nielsen và Thuyết Mạng lưới Polyme của Flory-Rehner thông qua các mô hình hóa hình thái liên pha:

  • Mở rộng Mô hình Nielsen: Mô hình Nielsen truyền thống chỉ giả định các phiến độn 2D phân bố song song đơn thuần. Nghiên cứu chứng minh rằng khi kết hợp với cấu trúc ống 1D, các ống O-CNTs đóng vai trò như các thanh chống (spacers) ngăn hiện tượng tái xếp lớp ($\pi-\pi\text{ restacking}$) của GO, đồng thời uốn lượn xung quanh các phiến GO để lấp đầy các khoảng trống tự do giữa các pha. Điều này làm tăng hệ số uốn khúc ($\tau$) của đường khuếch tán lên gấp nhiều lần, biến đổi hành vi truyền khối của chất xâm thực từ khuếch tán Fickian tiêu chuẩn sang cơ chế khuếch tán siêu trễ (anomalous sub-diffusion).
  • Mô hình hóa Động học Đóng rắn Liên pha: Các nhóm chức $-\text{COOH}$ và $-\text{OH}$ trên bề mặt O-CNTs và GO tham gia phản ứng cộng mở vòng oxirane của nhựa diepoxy Bisphenol A, đồng thời hình thành liên kết hydro bền vững với nhóm amin bậc 1 và bậc 2 của chất đóng rắn polyamine Epotec TH 751. Hiện tượng này làm tăng mật độ liên kết ngang cục bộ tại vùng liên pha (interphase zone).
[Mạng lưới Epoxy] --- (Liên kết Hydro / CHT) ---> [-COOH / -OH trên O-CNTs & GO]
                                                              |
                                                    (Hiệu ứng Bắc Cầu 1D-2D)
                                                              |
                                                [Cấu trúc Khóa Chặt Không Gian 3D]

Các mệnh đề lý thuyết được xác lập:

  • Mệnh đề 1: Tồn tại một ngưỡng nồng độ thẩm thấu hình học tối ưu tại 0,1 wt% tổng hàm lượng chất độn lai (O-CNTs + GO), tại đó mạng lưới rào cản 3D được thiết lập hoàn chỉnh mà không làm tăng độ nhớt động học của hệ sơn vượt quá giới hạn thi công.
  • Mệnh đề 2: Sự dịch chuyển nhiệt độ hóa thủy tinh ($\Delta T_g > 0$) tỷ lệ thuận với mức độ tương tác cộng hóa trị tại bề mặt tiếp xúc pha giữa các nhóm chức oxy hóa và nhóm oxirane của epoxy.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa chiều ba lý thuyết nền tảng: Thuyết thẩm thấu cấu trúc (Structural Percolation Theory), Cơ học tiếp xúc liên pha (Interfacial Fracture Mechanics) và Động học phân cực điện hóa (Electrochemical Polarization Kinetics).

Điều kiện biên (boundary conditions) được xác định rõ ràng: Áp dụng cho hệ chất tạo màng gốc Bisphenol A Epoxy có khối lượng phân tử trung bình (850 - 1000 g/mol, tương ứng Epikote 1001 hoặc Epotec YD 011X-75), đóng rắn bằng polyamine đa chức ở điều kiện nhiệt độ phòng đến sấy nhẹ ($< 100\text{ }^\circ\text{C}$), với hàm lượng chất gia cường nano dao động trong khoảng $0,05 - 0,2\text{ wt}%$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt quan điểm thực chứng (positivism) với thiết kế thực nghiệm định lượng toàn diện đa cấp độ (multi-level experimental design): từ cấp độ tổng hợp vật liệu nano, phân tích vi cấu trúc, mô phỏng tương tác phân tán đến đo kiểm cơ nhiệt và thử nghiệm độ bền điện hóa gia tốc.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa với các thông số kỹ thuật chính xác:

  • Biến tính MWCNTs: Sử dụng MWCNTs thương phẩm (độ tinh khiết 96,7%, đường kính 20–30 nm từ Công ty TNHH Bảo Lâm Khoa). Quy trình oxy hóa diễn ra trong bình cầu 3 cổ với hỗn hợp cường toan $\text{HNO}_3/\text{HCl}$ (tỷ lệ thể tích 1:3). Nhiệt độ phản ứng được khống chế chính xác ở 55 °C trong thời gian 12 giờ nhằm tận dụng khí hoạt tính $\text{NOCl}$ và $\text{Cl}_2$, vừa phân hủy tạp chất kim loại xúc tác vừa tạo nhóm chức $-\text{COOH}, -\text{OH}$ mà không làm đứt gãy ống nghiêm trọng.
  • Tổng hợp Graphen Oxit (GO): Thực hiện theo phương pháp Tour biến đổi: Trích dẫn nguyên văn quy trình: "cho hỗn hợp axit H3PO4, H2SO4 theo tỉ lệ thể tích 1:9... graphit và KMnO4 vào với tỉ lệ về khối lượng 1:6... duy trì phản ứng ở nhiệt độ 60 °C trong thời gian 3h". Sau đó bổ sung $\text{HCl}$ (thể tích tương đương $\text{H}_3\text{PO}_4$) ở 90 °C trong 30 phút, rửa ly tâm gạn lọc tới khi pH trung tính và sấy chân không ở 80 °C.
  • Kỹ thuật phân tán siêu âm: Sử dụng máy đồng nhất siêu âm đầu phát công suất lớn Sonic VC 750 (Sonics & Materials, USA). Khảo sát biến thiên biên độ xung từ 40%, 50% đến 60%, lấy mẫu định kỳ 15 phút/lần để kiểm soát trạng thái kết tụ qua kính hiển vi quang học độ phóng đại 1000x.
  • Chuẩn bị bề mặt và gia công màng phủ: Bề mặt thép tấm tiêu chuẩn Q-Panel được xử lý cơ học, tẩy dầu bằng axeton, kiểm soát độ nhám theo tiêu chuẩn ASTM D2200 và ASTM D4417, tạo màng sơn nanocomposite epoxy với tỷ lệ chất đóng rắn amine stoichiometric.

Data và phân tích

Hệ thống phương pháp và thiết bị đặc trưng hiện đại được ứng dụng để bảo đảm tính chuẩn xác và độ lặp lại của dữ liệu:

  • FTIR & XPS: Định tính và định lượng tỷ lệ các liên kết $\text{C}-\text{C}\text{ }(\text{sp}^2)$, $\text{C}-\text{O}$, $\text{C}=\text{O}$, $\text{O}-\text{C}=\text{O}$ trên bề mặt ống và tấm nano.
  • XRD & Raman: Đánh giá khoảng cách lớp mạng $d_{002}$, mức độ bóc tách lớp của GO và tỷ lệ cường độ phổ $I_D/I_G$ phản ánh mật độ sai hỏng cấu trúc.
  • HR-TEM & FESEM: Quan sát trực tiếp hình thái đường kính ống MWCNTs, số lớp GO và sự phân bố không gian của hệ lai trong nền polymer.
  • TGA-DTA & DSC: Phân tích độ bền nhiệt, nhiệt độ phân hủy bắt đầu ($T_{onset}$), tổn hao khối lượng và xác định bước chuyển dịch $T_g$.
  • Đo kiểm ăn mòn điện hóa: Phổ tổng trở điện hóa (Electrochemical Impedance Spectroscopy - EIS) và thử nghiệm gia tốc phun sương muối trung tính (Salt Spray Test theo ASTM B117) nhằm đo lường điện trở phân cực ($R_p$), dung sai màng ($C_c$) và độ bền chống rỉ sét.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Chế tạo thành công O-CNTs và GO phân tán cao: Phương pháp oxy hóa cường toan ở 55 °C trong 12 giờ đã gắn thành công các nhóm chức phân cực chứa oxy lên MWCNTs với tỷ lệ tối ưu, giúp O-CNTs duy trì trạng thái huyền phù bền vững trong dung môi xylen/n-butanol trên 30 ngày mà không lắng cặn (so với mẫu CNTs thô bị lắng hoàn toàn sau 24 giờ).
  2. Xác lập chế độ phân tán siêu âm tới hạn: Xác định biên độ siêu âm 50% trên thiết bị Sonic VC 750 trong thời gian 45 phút là thông số tối ưu để đưa hệ chất độn lai đạt trạng thái phân tách màng (exfoliated nanocomposite) mà không gây đứt gãy mạch polymer epoxy hay cắt vụn ống nanocacbon.
  3. Hiệu ứng tương hỗ vượt trội của hệ lai 1D/2D: Ở cùng hàm lượng 0,1 wt%, hệ kết hợp (O-CNTs + GO) tỷ lệ 1:1 mang lại tính năng cơ lý (độ bền va đập, độ bám dính điểm cắt, độ bền uốn màng) và độ bền nhiệt cao hơn rõ rệt so với các mẫu chỉ gia cường đơn lẻ từng loại O-CNTs hoặc GO.
  4. Nâng cao khả năng chống ăn mòn điện hóa: Đo đạc EIS chỉ ra rằng màng phủ epoxy chứa 0,1 wt% (O-CNTs + GO) duy trì giá trị tổng trở ở tần số thấp $|Z|_{0.01\text{Hz}}$ cao hơn 2 đến 3 bậc độ lớn sau 30 ngày ngâm trong dung dịch $\text{NaCl}\text{ }3,5%$, minh chứng cho việc triệt tiêu các kênh rò rỉ điện ly nhờ rào cản ziczac đa tầng.
Môi trường ăn mòn (H2O, O2, Cl-)
  ==> Tốc độ ăn mòn giảm thiểu triệt để

Implications đa chiều

  • Ý nghĩa học thuật: Cung cấp bức tranh toàn diện và dữ liệu thực nghiệm chuẩn xác về cơ chế truyền tải ứng suất và ngăn cản điện hóa của hệ vật liệu lai nanocacbon 1D/2D trong mạng lưới polyme nhiệt rắn.
  • Đổi mới phương pháp luận: Thiết lập quy trình công nghệ hai bước (biến tính hóa học có kiểm soát + đồng nhất hóa siêu âm đầu dò) có khả năng chuyển giao và áp dụng rộng rãi cho các hệ nền polymer phân cực khác (polyurethane, acrylic, vinyl ester).
  • Ứng dụng thực tiễn: Định hướng trực tiếp cho việc sản xuất các dòng sơn nano chức năng cao cấp: sơn chống ăn mòn cho tàu biển, giàn khoan dầu khí ngoài khơi, kết cấu cầu cảng và sơn chịu nhiệt cho các chi tiết máy công nghiệp.
  • Giá trị chính sách & môi trường: Việc gia cường bằng nanocacbon giúp giảm chiều dày yêu cầu của lớp sơn bảo vệ, từ đó giảm thiểu lượng phát thải hợp chất hữu cơ dễ bay hơi (VOC), đồng thời tạo tiền đề loại bỏ hoàn toàn các phụ gia chống ăn mòn độc hại gốc crom hóa trị 6 ($\text{Cr}^{6+}$) và chì ($\text{Pb}$).

Limitations và Future Research

Mặc dù đạt được những kết quả xuất sắc, luận án thẳng thắn thừa nhận các giới hạn kỹ thuật:

  • Quá trình oxy hóa bằng axit mạnh dù tạo được nhiều nhóm chức phân cực nhưng không thể tránh khỏi việc phá vỡ một phần liên kết $\text{sp}^2$ liên tục, làm giảm độ dẫn điện và dẫn nhiệt nội tại của nanocacbon so với cấu trúc nguyên thủy.
  • Hiện tượng gia tăng độ nhớt đột ngột khi nâng hàm lượng hạt nano $> 0,2\text{ wt}%$ gây khó khăn cho kỹ thuật gia công phun phủ công nghiệp thông thường, đòi hỏi lượng dung môi pha loãng nhiều hơn.
  • Thử nghiệm độ bền ăn mòn mới dừng lại ở quy mô phòng thí nghiệm (phun mù muối gia tốc và ngâm dung dịch $\text{NaCl}$ tĩnh), chưa phản ánh đầy đủ các yếu tố suy thoái tổng hợp trong môi trường biển thực tế (bức xạ tử ngoại UV, dao động nhiệt ngày đêm, sự cọ xát cơ học của sóng và hà biển bám).

Chương trình nghiên cứu tiếp theo mở ra 4 hướng đi giàu tiềm năng:

  1. Nghiên cứu các phương pháp chức hóa "xanh" không phá hủy khung $\text{sp}^2$ sử dụng chất lỏng ion (ionic liquids) hoặc phân tử sinh học mang liên kết $\pi$ tiếp hợp.
  2. Tích hợp các vi nang (microcapsules) chứa tác nhân tự phục hồi (self-healing agents) vào hệ màng phủ nanocomposite O-CNTs/GO để tạo màng sơn thông minh tự sửa chữa khi xuất hiện vết nứt vi mô.
  3. Mở rộng quy mô chế tạo từ phòng thí nghiệm lên dây chuyền pilot bán công nghiệp, chuẩn hóa quy trình phân tán bằng máy nghiền ba trục (three-roll mill) kết hợp siêu âm công nghiệp liên tục.
  4. Triển khai thử nghiệm phơi mẫu tự nhiên dài hạn (1-3 năm) tại các trạm thử nghiệm khí quyển biển nhiệt đới.

Tác động và ảnh hưởng

Nghiên cứu mang lại tiềm năng trích dẫn học thuật cao trong nhóm ngành Khoa học Vật liệu và Kỹ thuật Hóa học nhờ cung cấp đầy đủ dữ liệu vi cấu trúc và quy trình thực nghiệm chi tiết. Về mặt kinh tế - xã hội, công nghệ màng phủ nano epoxy gia cường lai giúp nâng cao tuổi thọ công trình thép biển từ 1,5 đến 2 lần, cắt giảm hàng tỷ đồng chi phí bảo trì, sơn sửa định kỳ cho ngành hàng hải và khai thác dầu khí. Về mặt môi trường, việc giảm định mức tiêu hao sơn và hướng tới hệ sơn không kim loại nặng đóng góp trực tiếp vào mục tiêu phát triển bền vững và sản xuất công nghiệp xanh.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học: Kế thừa dữ liệu về động học biến tính nanocacbon, thông số phân tán siêu âm và cơ chế liên pha 1D/2D.
  • Kỹ sư R&D ngành Sơn & Màng phủ: Ứng dụng trực tiếp công thức phối trộn O-CNTs/GO tỷ lệ 1:1 ở hàm lượng 0,1 wt% để cải tiến dòng sản phẩm sơn epoxy giàu kẽm hoặc sơn phủ bảo vệ kết cấu thép.
  • Nhà hoạch định chính sách & Môi trường: Có cơ sở khoa học vững chắc để ban hành các quy chuẩn kỹ thuật nhằm giảm thiểu hàm lượng VOC và loại bỏ phụ gia gốc chì/crom trong công nghiệp vật liệu bảo vệ bề mặt.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
Luận án đã mở rộng Mô hình Rào cản Khuếch tán Nielsen bằng việc chứng minh cơ chế tương hỗ không gian 3 chiều giữa ống 1D (O-CNTs) và phiến 2D (GO). Cấu trúc lai hóa này giải quyết triệt để nghịch lý giữa sự tái kết tụ diện rộng của tấm phẳng và sự tạo đường rò rỉ dọc theo thân ống, thiết lập một mạng lưới khóa liên động (interlocking network) làm tăng đột biến hệ số uốn khúc $\tau$ trong phương trình chuyển khối.

2. Điểm cải tiến phương pháp luận so với các nghiên cứu tiền nhiệm quốc tế là gì?
So với phương pháp Hummers cổ điển và phương pháp Tour nguyên bản (2010), luận án đã cải tiến quy trình tổng hợp GO bằng việc loại bỏ giai đoạn phản ứng tỏa nhiệt mạnh với $\text{H}_2\text{O}_2$, kết hợp xử lý nhiệt vừa phải (60 °C trong 3 giờ) với hỗn hợp $\text{H}_2\text{SO}_4/\text{H}_3\text{PO}_4$ (9:1) và rửa phân tách chọn lọc bằng $\text{HCl}$/nước cất qua máy ly tâm. Đối với CNTs, phương pháp oxy hóa bằng nước cường toan kiểm soát ở 55 °C trong 12 giờ giúp đồng thời làm sạch tạp chất xúc tác kim loại và chức hóa bề mặt với hiệu suất cao hơn phương pháp đun hồi lưu axit $\text{HNO}_3$ đơn thuần.

3. Phát hiện thực nghiệm nào gây bất ngờ và có ý nghĩa nhất?
Hàm lượng gia cường tối ưu đạt đỉnh ở mức cực thấp chỉ 0,1 wt% tổng khối lượng chất độn lai (O-CNTs + GO với tỷ lệ 1:1). Vượt qua ngưỡng này (ví dụ tại 0,2 wt%), tính năng cơ nhiệt và khả năng chống ăn mòn không tăng mà có xu hướng suy giảm nhẹ do sự tái tập hợp cục bộ của các phiến nano và sự hình thành bọt khí tế vi trong quá trình khử bọt chân không màng sơn có độ nhớt cao.

4. Nghiên cứu có cung cấp đầy đủ quy trình lặp lại (replication protocol) không?
Toàn bộ quy trình từ chuẩn bị hóa chất, tỷ lệ thể tích ($\text{H}_2\text{SO}_4:\text{H}_3\text{PO}_4 = 9:1$, $\text{graphit}:\text{KMnO}_4 = 1:6$), chế độ nhiệt độ phản ứng, thiết bị siêu âm đầu dò Sonic VC 750 với biên độ xác định, quy trình xử lý nền thép Q-Panel theo chuẩn ASTM D2200/D4417 đều được mô tả chi tiết, bảo đảm tính tái lập hoàn toàn tại bất kỳ phòng thí nghiệm vật liệu tiên tiến nào.

5. Luận án đã vạch ra lộ trình nghiên cứu 10 năm tiếp theo như thế nào?
Lộ trình hướng tới: (a) 1-3 năm: Hoàn thiện công nghệ biến tính xanh và thử nghiệm độ bền thời tiết tự nhiên; (b) 3-5 năm: Tích hợp chức năng thông minh (chống hà sinh học, tự làm sạch quang xúc tác và tự phục hồi); (c) 5-10 năm: Chuẩn hóa dây chuyền sản xuất sơn nano quy mô công nghiệp phục vụ các công trình quốc phòng và hàng hải trọng điểm.

Kết luận

Luận án đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra với 5 đóng góp cốt lõi:

  1. Chế tạo thành công vật liệu MWCNTs biến tính (O-CNTs) bằng phương pháp oxy hóa nước cường toan kiểm soát nhiệt ($\text{HNO}_3/\text{HCl}$, 55 °C, 12 giờ), tạo mật độ nhóm chức oxy hóa tối ưu cho phân tán liên pha.
  2. Tổng hợp thành công graphen oxit (GO) ít lớp từ graphit tự nhiên theo phương pháp Tour biến đổi thân thiện và hiệu quả.
  3. Xác lập chế độ siêu âm đầu phát xung (Sonic VC 750, biên độ 50%, 45 phút) để phân tán đồng nhất hệ chất độn lai vào nhựa epoxy Bisphenol A (Epotec YD 011X-75).
  4. Khám phá hiệu ứng gia cường tương hỗ vượt bậc của hệ lai 1D/2D (O-CNTs:GO tỷ lệ 1:1 ở hàm lượng 0,1 wt%) trong việc nâng cao cơ nhiệt tính và kéo dài đường khuếch tán chống ăn mòn màng phủ.
  5. Xây dựng quy trình gia công phủ bảo vệ màng nanocomposite hoàn chỉnh trên nền kim loại đạt các tiêu chuẩn kiểm định quốc tế ASTM.

Nghiên cứu mở ra ba nhánh phát triển khoa học mới: công nghệ sơn nano bảo vệ bề mặt siêu bền cho hạ tầng biển nhiệt đới, vật liệu nanocomposite rào cản nhiệt cho công nghiệp chế tạo máy, và giải pháp vật liệu phủ thân thiện môi trường thay thế các hợp chất kim loại nặng độc hại trên phạm vi toàn cầu.
