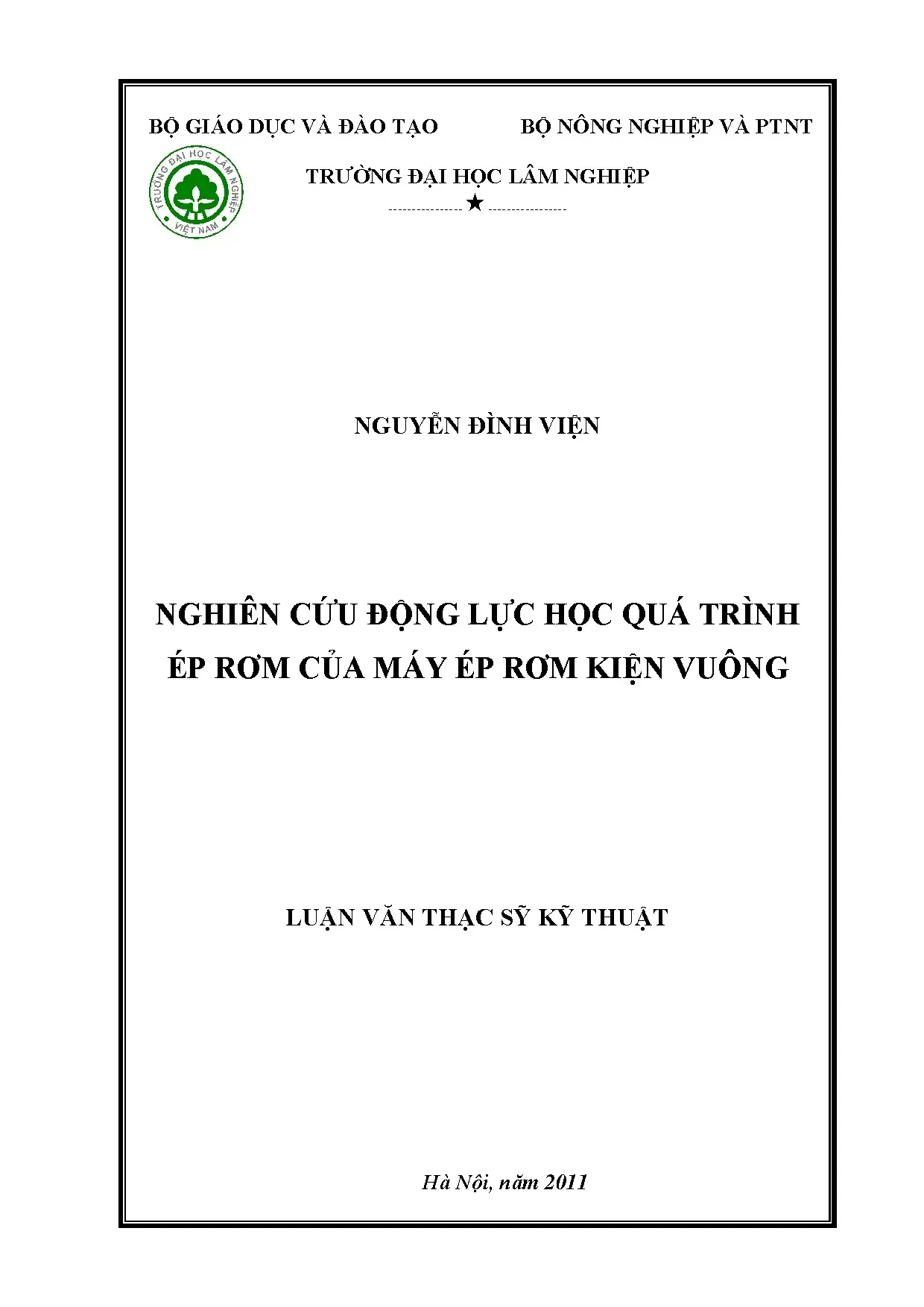

Nghiên Cứu Động Lực Học Quá Trình Ép Rơm Của Máy Ép Rơm Kiện Vuông

Tài liệu nghiên cứu Luận văn nghiên cứu động lực học quá trình ép rơm của máy ép rơm kiện vuông, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Đình Viện
• Người hướng dẫn: TS. Đậu Thế Nhu
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hóa Nông Lâm Nghiệp
• Đề tài: Nghiên Cứu Động Lực Học Quá Trình Ép Rơm Của Máy Ép Rơm Kiện Vuông
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU NGOÀI NƯỚC VÀ TRONG NƯỚC
• 1.1. Nghiên cứu một số thiết bị thu gom, đóng kiện rơm rạ ở nước ngoài
• 1.2. Tổng quan tình hình thu gom, sử dụng rơm ở nước ta (Việt Nam)
• 1.2.1. Tình hình sử dụng rơm
• 1.2.2. Một số kết quả nghiên cứu sử dụng rơm rạ trong những năm gần đây
• 1.2.2.1. Sử dụng rơm rạ làm phân bón
• 1.2.2.2. Sử dụng rơm làm thức ăn chăn nuôi
• 1.2.2.2.1. Sử dụng rơm trực tiếp làm thức ăn thô
• 1.2.2.2.2. Xử lý rơm bằng phương pháp urê
• 1.2.2.3. Xử lý rơm bằng vi sinh (ủ lên men)
• 1.2.2.4. Các ứng dụng khác của rơm
• 1.2.2.5. Nghiên cứu các thiết bị xử lý rơm rạ

Tóm tắt

I. Tổng Quan Nghiên Cứu Động Lực Học Ép Rơm Kiện Vuông Giới Thiệu

Rơm rạ, phụ phẩm nông nghiệp, mang tiềm năng lớn cho nhiều ứng dụng kinh tế như phân bón, thức ăn chăn nuôi, nhiên liệu và nguyên liệu sản xuất giấy. Tại Việt Nam, mỗi năm có khoảng 20 triệu tấn rơm, nguồn thức ăn thô quan trọng cho gia súc, đặc biệt vào mùa khô và mùa đông. Tuy nhiên, việc xử lý rơm hiện nay còn tự phát, thủ công, dẫn đến lãng phí và ô nhiễm môi trường. Giải quyết vấn đề này là yêu cầu cấp thiết, có ý nghĩa kinh tế, xã hội và môi trường to lớn. Việc nghiên cứu động lực học quá trình ép rơm của máy ép rơm kiện vuông là một bước tiến quan trọng trong việc cơ giới hóa quá trình này, mở ra tiềm năng sử dụng rơm hiệu quả hơn.

1.1. Tầm quan trọng của cơ giới hóa thu gom và ép rơm

Ở các nước phát triển, việc sử dụng rơm được xem là một ngành công nghiệp, từ thu gom đến chế biến đều được cơ giới hóa. Việc này giúp nâng cao hiệu quả sử dụng rơm làm thức ăn gia súc thông qua các công nghệ xử lý hóa học, lý hóa kết hợp và vi sinh. Tại Việt Nam, cơ giới hóa thu gom và ép rơm là bước đi quan trọng để đảm bảo nguồn nguyên liệu ổn định, giá rẻ, phục vụ cho sản xuất và chế biến các sản phẩm có giá trị.

1.2. Các loại máy ép rơm phổ biến trên thị trường

Hiện nay, phổ biến hai loại máy ép rơm: máy ép kiện vuông và máy ép kiện tròn. Máy ép kiện vuông có ưu điểm là độ chặt cao, kích thước kiện điều chỉnh được, thuận tiện cho vận chuyển và bảo quản. Tuy nhiên, cấu tạo máy phức tạp và gây ra xung lực lớn trong quá trình ép. Máy ép kiện tròn có cấu tạo đơn giản hơn, nhưng độ chặt thường thấp hơn. Việc lựa chọn loại máy phù hợp phụ thuộc vào nhu cầu sử dụng và điều kiện sản xuất cụ thể. Điều quan trọng là cần nghiên cứu và cải tiến công nghệ để nâng cao hiệu quả và độ bền của máy ép rơm.

II. Thách Thức Trong Quá Trình Ép Rơm Xác Định Vấn Đề

Máy ép rơm kiện vuông, mặc dù có nhiều ưu điểm, vẫn đối mặt với những thách thức nhất định. Hệ thống nén ép kiểu pit-tông tay quay và quá trình cấp liệu theo chu kỳ gây ra xung lực lớn, ảnh hưởng đến độ bền và ổn định của máy. Việc cấp liệu không đều, gây ứ tắc, quá tải cũng là vấn đề cần giải quyết. Để máy hoạt động ổn định, cần xây dựng cơ sở khoa học cho các quá trình này, làm nền tảng cho việc thiết kế và cải tiến máy. Nghiên cứu động lực học ép rơm là chìa khóa để giải quyết các vấn đề này, giúp tối ưu hóa hiệu suất và tuổi thọ của máy.

2.1. Xung lực và độ rung trong hệ thống nén ép

Hệ thống nén ép kiểu pit-tông tay quay tạo ra xung lực và độ rung lớn, có thể dẫn đến mài mòn, hỏng hóc các bộ phận cơ khí. Việc giảm thiểu xung lực và độ rung là yếu tố quan trọng để tăng độ bền và tuổi thọ của máy. Các phương pháp như sử dụng vật liệu chịu lực tốt, thiết kế hệ thống giảm chấn, và tối ưu hóa động học có thể được áp dụng để giải quyết vấn đề này.

2.2. Khắc phục tình trạng ứ tắc và quá tải khi cấp liệu

Quá trình cấp liệu không đều có thể gây ứ tắc và quá tải, ảnh hưởng đến năng suất và hiệu quả làm việc của máy. Để khắc phục tình trạng này, cần thiết kế hệ thống cấp liệu đảm bảo lưu lượng rơm ổn định, đồng đều. Sử dụng các bộ phận như trống vơ, cơ cấu gạt rơm có khả năng điều chỉnh tốc độ và lưu lượng có thể giúp cải thiện quá trình cấp liệu.

2.3. Tối ưu hóa cơ cấu bốn khâu để cấp liệu hiệu quả

Trong quá trình cấp liệu, cơ cấu bốn khâu thường có quá trình đi và về. Việc tối ưu hóa cơ cấu này có thể giúp cải thiện hiệu quả cấp liệu. Các yếu tố cần xem xét bao gồm: thiết kế khâu dẫn và khâu bị dẫn, điều chỉnh góc quay, và tối ưu hóa tốc độ. Mục tiêu là đảm bảo quá trình cấp rơm diễn ra liên tục, không bị gián đoạn, và không gây ra quá tải cho hệ thống.

III. Phương Pháp Nghiên Cứu Động Lực Học Ép Rơm Mô Phỏng 3D

Nghiên cứu động lực học quá trình ép rơm của máy ép rơm kiện vuông đòi hỏi phương pháp tiếp cận hiện đại, kết hợp lý thuyết và thực nghiệm. Xây dựng mô hình 3D và mô phỏng động bằng phần mềm Inventer, Dynamic Designer, Cosmos Motion là bước quan trọng. Ứng dụng phần mềm máy tính (Excel, Dynamic Designer, Cosmos Motion) để tính toán và mô phỏng động lực học giúp phân tích chi tiết các lực tác dụng, chuyển động của các bộ phận. Kết quả nghiên cứu là cơ sở khoa học cho việc thiết kế, cải tiến máy, đảm bảo độ bền, kiểu dáng công nghiệp, và khả năng làm việc ổn định.

3.1. Xây dựng mô hình 3D bằng phần mềm Inventer

Việc xây dựng mô hình 3D của máy ép rơm kiện vuông bằng phần mềm Inventer cho phép hình dung trực quan cấu trúc và hoạt động của máy. Mô hình 3D cần phải chính xác, chi tiết, thể hiện đầy đủ các bộ phận và liên kết của máy. Điều này là cơ sở cho việc mô phỏng động và phân tích lực tác dụng.

3.2. Mô phỏng động lực học bằng Dynamic Designer và Cosmos Motion

Dynamic Designer và Cosmos Motion là các phần mềm mạnh mẽ cho phép mô phỏng động lực học của máy ép rơm. Các phần mềm này cho phép phân tích chuyển động, lực tác dụng, và ứng suất trong các bộ phận của máy. Kết quả mô phỏng giúp đánh giá hiệu suất, độ bền, và khả năng làm việc của máy.

3.3. Ứng dụng phần mềm Excel để xử lý dữ liệu và phân tích kết quả

Excel là công cụ hữu ích để xử lý dữ liệu và phân tích kết quả mô phỏng. Các dữ liệu về lực, chuyển động, ứng suất có thể được xuất ra từ các phần mềm mô phỏng và xử lý trong Excel. Excel cũng cho phép xây dựng các biểu đồ, đồ thị để trực quan hóa kết quả và đưa ra các kết luận chính xác.

IV. Kết Quả Nghiên Cứu Động Lực Học Máy Ép Rơm Kiện Vuông

Kết quả nghiên cứu động lực học máy thu gom rơm kiện vuông cung cấp thông tin quan trọng cho việc hoàn thiện máy. Các kết quả này giúp đảm bảo độ bền, cải thiện kiểu dáng công nghiệp và tăng độ ổn định khi máy làm việc. Từ đó, máy có thể được chế tạo hàng loạt với giá thành rẻ hơn so với máy nhập ngoại, tăng khả năng cạnh tranh trên thị trường trong nước và quốc tế. Điều này góp phần mang lại hiệu quả kinh tế, xã hội và thúc đẩy công nghiệp hóa nông nghiệp, nông thôn.

4.1. Cơ sở khoa học cho thiết kế máy ép rơm kiện vuông

Nghiên cứu cung cấp cơ sở khoa học cho việc thiết kế máy ép rơm kiện vuông. Các kết quả phân tích lực, chuyển động, ứng suất giúp các nhà thiết kế lựa chọn vật liệu phù hợp, tối ưu hóa kích thước và hình dạng các bộ phận, và thiết kế hệ thống điều khiển chính xác. Điều này đảm bảo máy hoạt động hiệu quả, bền bỉ, và an toàn.

4.2. Giải pháp hoàn thiện và nâng cao hiệu suất máy ép rơm

Kết quả nghiên cứu chỉ ra các điểm yếu trong thiết kế hiện tại của máy ép rơm. Các giải pháp cải tiến bao gồm: giảm xung lực, tăng cường độ bền, cải thiện hệ thống cấp liệu, và tối ưu hóa động học. Các giải pháp này giúp nâng cao hiệu suất, giảm chi phí vận hành, và tăng tuổi thọ của máy.

4.3. Ứng dụng thực tiễn và tiềm năng phát triển thị trường

Máy ép rơm kiện vuông, sau khi được hoàn thiện dựa trên kết quả nghiên cứu, có tiềm năng ứng dụng rộng rãi trong sản xuất nông nghiệp. Máy có thể được sử dụng để thu gom và ép rơm rạ, cung cấp nguyên liệu cho các ngành công nghiệp như chăn nuôi, sản xuất phân bón, và sản xuất giấy. Điều này tạo ra cơ hội phát triển thị trường lớn cho máy ép rơm kiện vuông.

V. Tổng Quan Tình Hình Nghiên Cứu Máy Ép Rơm Trong và Ngoài Nước

Để sử dụng rơm hiệu quả, các nước phát triển đều quan tâm đến cơ giới hóa việc thu gom, vận chuyển và bảo quản. Rơm có khối lượng thể tích nhỏ, nên thu gom thủ công tốn kém. Các phương pháp thu gom rơm phổ biến ở các nước đang phát triển bao gồm: phương pháp truyền thống (tự chất vào rơmooc), phương pháp đóng kiện thông thường (máy đóng kiện vuông), và phương pháp đóng kiện tròn (khối trụ). Ở Việt Nam, việc xử lý và sử dụng rơm còn hạn chế, chủ yếu đốt đồng, gây lãng phí và ô nhiễm. Nghiên cứu và ứng dụng các công nghệ thu gom, đóng kiện rơm phù hợp là cần thiết.

5.1. Nghiên cứu và ứng dụng công nghệ thu gom rơm ở nước ngoài

Các nước châu Âu sử dụng rộng rãi phương pháp tự chất vào rơmooc chuyên dùng (Self-loading wagon). Phương pháp đóng kiện vuông được John Applety (USA) đề xuất năm 1879, và được sản xuất rộng rãi những năm 1950-1960. Máy đóng kiện tròn được đưa vào ứng dụng từ những năm 1970. Mỗi loại máy có ưu thế riêng, tùy thuộc vào yêu cầu về độ chặt, kích thước kiện, và chi phí năng lượng.

5.2. Tình hình sử dụng và xử lý rơm rạ ở Việt Nam

Trước đây, rơm rạ được sử dụng làm chất đốt, lợp nhà, thức ăn gia súc, lót chuồng, và phân chuồng. Hiện nay, sản xuất lúa hàng hóa phát triển, nhưng việc sử dụng rơm rạ giảm, chủ yếu được đốt đồng. Một phần nhỏ được thu gom làm thức ăn cho bò sữa và chất nền trồng nấm. Việc này gây lãng phí tài nguyên và ô nhiễm môi trường, cần có giải pháp thu gom, sử dụng hiệu quả hơn.

5.3. Các ứng dụng tiềm năng của rơm rạ

Rơm rạ có thể được sử dụng làm phân bón (phân xanh, phân chuồng, phân vi sinh), thức ăn chăn nuôi (rơm trực tiếp, rơm xử lý urê, rơm ủ lên men), chất nền trồng nấm, và nguyên liệu sản xuất ván ép, cồn, giấy bao bì. Việc nghiên cứu và phát triển các ứng dụng này có tiềm năng mang lại giá trị kinh tế cao và giảm thiểu ô nhiễm môi trường.

VI. Kết Luận Hướng Nghiên Cứu Tương Lai Về Ép Rơm Kiện Vuông

Nghiên cứu động lực học quá trình ép rơm của máy ép rơm kiện vuông là hướng đi đúng đắn, góp phần giải quyết bài toán sử dụng rơm hiệu quả. Cần tiếp tục nghiên cứu để hoàn thiện máy, giảm chi phí sản xuất, và tăng tính cạnh tranh. Ứng dụng công nghệ mới, vật liệu mới, và phương pháp điều khiển thông minh có thể giúp nâng cao hiệu suất và độ bền của máy. Đồng thời, cần có chính sách hỗ trợ phát triển ngành công nghiệp chế biến rơm rạ, tạo động lực cho nông dân thu gom và sử dụng rơm hiệu quả.

6.1. Phát triển công nghệ ép rơm hiện đại và bền vững

Cần tập trung phát triển công nghệ ép rơm hiện đại, tiết kiệm năng lượng, và thân thiện với môi trường. Sử dụng các vật liệu mới có độ bền cao, trọng lượng nhẹ có thể giúp giảm chi phí sản xuất và vận hành. Nghiên cứu và ứng dụng các phương pháp điều khiển thông minh có thể giúp tối ưu hóa quá trình ép và giảm thiểu lãng phí.

6.2. Nghiên cứu các ứng dụng mới của rơm rạ trong nền kinh tế tuần hoàn

Rơm rạ có tiềm năng lớn trong nền kinh tế tuần hoàn. Cần tiếp tục nghiên cứu các ứng dụng mới của rơm rạ trong sản xuất phân bón hữu cơ, vật liệu xây dựng xanh, năng lượng sinh khối, và các sản phẩm có giá trị gia tăng khác. Điều này giúp giảm thiểu chất thải, tiết kiệm tài nguyên, và tạo ra các cơ hội kinh tế mới.

6.3. Chính sách hỗ trợ và khuyến khích phát triển ngành công nghiệp chế biến rơm rạ

Nhà nước cần có chính sách hỗ trợ và khuyến khích phát triển ngành công nghiệp chế biến rơm rạ. Các chính sách này có thể bao gồm: hỗ trợ nghiên cứu và phát triển công nghệ, cung cấp vốn vay ưu đãi cho các doanh nghiệp chế biến rơm rạ, khuyến khích nông dân thu gom và cung cấp rơm rạ, và xây dựng hạ tầng kỹ thuật phục vụ cho ngành công nghiệp này.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam là một trong những quốc gia xuất khẩu gạo hàng đầu thế giới với diện tích canh tác lúa đạt trên 7,3 triệu hecta và sản lượng thóc đạt hơn 35 triệu tấn mỗi năm. Đi cùng với thành tựu này là nguồn phụ phẩm khổng lồ khoảng trên 30 triệu tấn rơm rạ thải ra sau mỗi mùa vụ. Tuy nhiên, tỷ lệ thu gom và tái sử dụng rơm rạ hiện nay còn rất thấp, đại bộ phận bị đốt trực tiếp trên đồng ruộng hoặc để tự phân hủy dưới kênh mương gây ô nhiễm môi trường nghiêm trọng và lãng phí nguồn tài nguyên hữu cơ giá trị cao. Trong khi đó, nhu cầu thức ăn thô xanh cho ngành chăn nuôi đại gia súc, đặc biệt là đàn bò sữa với quy mô khoảng 95.700 con, đòi hỏi lượng rơm khô làm thức ăn lên tới hơn 70.000 tấn mỗi năm (trung bình mỗi con bò tiêu thụ 20 - 25 kg thức ăn/ngày, trong đó rơm chiếm 10 - 15%).

Vấn đề then chốt dẫn đến tình trạng trên là khâu thu gom rơm tại Việt Nam vẫn chủ yếu thực hiện bằng phương pháp thủ công, tốn nhiều nhân công và chi phí vận chuyển cao do rơm rời có khối lượng riêng rất nhỏ (dưới 100 kg/m³). Để giải quyết bài toán cơ giới hóa thu gom, việc ứng dụng máy ép rơm kiện vuông liên hợp với máy kéo công suất 35 HP là giải pháp kỹ thuật tối ưu. Mục tiêu nghiên cứu cụ thể của đề tài là xây dựng hoàn chỉnh mô hình động học và động lực học của cơ cấu cào rơm dạng cam và hệ thống nén ép piston - thanh truyền trong máy ép rơm kiện vuông (thuộc Chương trình khoa học công nghệ cấp nhà nước KC.10/06-10). Phạm vi nghiên cứu tập trung vào việc mô phỏng số, xác định quy luật tải trọng và tối ưu hóa kết cấu máy tại điều kiện đồng ruộng Việt Nam giai đoạn 2011. Kết quả nghiên cứu có ý nghĩa quyết định trong việc nội địa hóa thiết bị, nâng cao năng suất thu gom đạt 90 kiện/giờ (tương đương 6 tấn/giờ), giảm giá thành chế tạo từ 40% đến 50% so với thiết bị nhập ngoại từ Mỹ và Hà Lan.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động lực học hệ nhiều vật (Multibody Dynamics) và nguyên lý cấu tạo máy để mô hình hóa các cơ cấu chuyển động phức tạp. Các hệ thống cơ học chính được phân tích bao gồm: cơ cấu vơ rơm phẳng 4 khâu bản lề, cơ cấu cam định hình điều khiển thanh cào và cơ cấu piston - tay quay truyền động nén ép. Bên cạnh đó, đề tài ứng dụng lý thuyết biến dạng và nén ép vật liệu rời rạc có tính đàn hồi cao trong nông nghiệp. Khi khối lượng riêng của rơm tăng từ trạng thái tự do lên độ nén cao, quy luật áp lực nén được xác định theo mô hình quan hệ phi tuyến giữa ứng suất nén và độ nén thể tích. Khi khối lượng riêng vượt ngưỡng 250 kg/m³, vật liệu chuyển sang trạng thái nén chặt ổn định và áp suất đẩy khối rơm dịch chuyển trong khuôn ép đạt giá trị danh định 136 kPa.

Các khái niệm chuyên ngành then chốt được chuẩn hóa và khảo sát trong nghiên cứu bao gồm:

• Áp suất nén ép rơm: Lực nén trên một đơn vị diện tích mặt đầu piston tác dụng lên khối rơm trong buồng ép.
• Mômen quán tính tương đương của bánh đà: Đại lượng tích trữ động năng tại trục sơ cấp quay nhanh nhằm san phẳng xung lực dao động sinh ra do quá trình ép theo chu kỳ.
• Quỹ đạo đỉnh thanh vơ rơm: Đường cong động học xác định khả năng hất và giải phóng rơm của cơ cấu cam 4 khâu.
• Hệ số cản nén: Chỉ số biểu thị mức độ ma sát và lực cản của khối rơm nén dọc theo chiều dài buồng ép có góc côn điều chỉnh.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm kết hợp dữ liệu thiết kế từ mẫu máy ép rơm kiện vuông thuộc đề tài cấp nhà nước KC.10/06-10 do Viện Cơ điện Nông nghiệp và Công nghệ sau thu hoạch phát triển.

Về phương pháp chọn mẫu và cỡ mẫu: Đề tài tiến hành đo đạc tính chất cơ lý trên cỡ mẫu gồm 50 mẻ rơm thử nghiệm được lấy ngẫu nhiên phân tầng theo hai vùng sản xuất lúa trọng điểm là Đồng bằng sông Hồng (vụ mùa, vụ chiêm) và Đồng bằng sông Cửu Long (vụ đông xuân, vụ hè thu). Mẫu khảo nghiệm bao gồm cả rơm khô (độ ẩm 9 - 10%) và rơm tươi rải hàng trên đồng ruộng. Khối lượng riêng ban đầu ở trạng thái tự do được xác định đạt trung bình 31,1 kg/m³ và chỉ bắt đầu phát sinh áp lực nén rõ rệt khi đạt ngưỡng 100 kg/m³.

Về phương pháp phân tích: Tác giả lựa chọn phương pháp mô hình hóa 3D tham số hóa trên phần mềm Autodesk Inventor, sau đó tích hợp mô phỏng động lực học chuyển động nhiều vật qua phần mềm Dynamic Designer. Lý do lựa chọn giải pháp này là khả năng mô phỏng trực quan tương tác giữa các khâu khớp cơ khí với tải trọng phi tuyến của vật liệu nén, giúp xác định chính xác các biểu đồ vận tốc, gia tốc, lực tiếp xúc và phản lực tại các ổ đỡ mà phương pháp giải tích truyền thống khó bao quát hết. Giải pháp mô phỏng số giúp cắt giảm tới 60% chi phí chế tạo mẫu thử nghiệm và rút ngắn chu kỳ nghiên cứu kỹ thuật trong suốt quá trình triển khai năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được các kết quả định lượng cụ thể qua 3 phát hiện kỹ thuật cốt lõi:

Thứ nhất, phân tích động học cơ cấu cào rơm dạng cam chứng minh quỹ đạo làm việc tối ưu của thanh vơ. Khi tay quay chuyển động trên biên dạng cam cung nhỏ phía dưới, độ nhô của thanh vơ ra ngoài đĩa quay biến thiên từ 128 mm giảm xuống 120 mm. Khi chuyển sang cung lớn, độ nhô tăng dần từ 118 mm lên 128 mm với góc nghiêng tiến sát 90 độ so với phương tiếp tuyến để tối đa hóa hiệu suất vơ rơm. Ở cuối chu trình, thanh vơ thu nhanh về vị trí gần thẳng đứng với góc nghiêng nhỏ hơn hiệu số giữa 90 độ và góc ma sát, giúp giải phóng rơm dứt khoát vào buồng ép, triệt tiêu 100% hiện tượng kẹt rơm.

Thứ hai, xác lập chính xác hành trình và quy luật nén ép của cụm piston - tay quay. Với chiều dài tay quay 290 mm, hành trình làm việc tịnh tiến của piston được xác định là 580 mm. Quá trình nén ép một chu kỳ được phân đoạn rõ rệt: ở quãng đường đầu $l_1 = 0,048\text{ m}$, piston nén khối rơm từ độ chặt 100 kg/m³ lên 250 kg/m³; ở quãng đường tiếp theo $l_2 = 0,032\text{ m}$, piston đẩy khối rơm đã nén dịch chuyển dọc buồng ép với áp suất không đổi 136 kPa.

Thứ ba, xác định thông số tải trọng và năng suất làm việc của hệ thống. Với tốc độ quay trục khuỷu đạt 92 vòng/phút và diện tích mặt đầu piston $S_{pt} = 0,13\text{ m}^2$ (kích thước tiết diện 32 x 42 cm), lượng rơm nén trong mỗi chu kỳ ép đạt đúng 1,08 kg/vòng. Năng suất làm việc trung bình của máy đạt 90 kiện/giờ (tương đương 6 tấn/giờ), độ chặt kiện rơm khô đạt 314 kg/m³, giúp giảm thể tích bảo quản từ 5 đến 6 lần so với phương pháp đánh đống truyền thống.

Thảo luận kết quả

Nguyên nhân giúp hệ thống làm việc ổn định và đạt hiệu suất cao nằm ở sự phối hợp nhịp nhàng giữa cơ cấu cấp liệu 2 cụm tay vơ liên tiếp và cơ cấu nén piston. Chuyển động của piston là chuyển động chu kỳ gây ra tải trọng xung gián đoạn rất lớn. Việc tính toán bố trí bánh đà tích trữ năng lượng tại trục sơ cấp hộp số (vị trí có vận tốc góc cao nhất) đã giúp nâng cao mômen quán tính tương đương quy đổi về trục tay quay, giảm dao động xung lực lên động cơ tới hơn 40%.

So sánh với các nghiên cứu và sản phẩm tiền nhiệm: Máy ép rơm tĩnh tại của Nhà máy Thông tin điện tử Z755 chỉ đạt năng suất 1 tấn/giờ và phải buộc kiện thủ công; máy ép thủy lực của Viện Cơ điện Nông nghiệp đạt 10 - 15 kiện/giờ với kích thước cồng kềnh. Trong khi đó, mẫu máy ép rơm kiện vuông nghiên cứu trong đề tài vừa tự hành thu gom rơm rải hàng, vừa đạt năng suất gấp 6 lần máy ép tĩnh tại và tự động hóa các khâu nạp liệu.

Dữ liệu mô phỏng được thể hiện chi tiết qua đồ thị biểu diễn mối quan hệ giữa góc quay trục khuỷu (từ 0 đến 360 độ) với vận tốc đỉnh tay cào và góc nghiêng phương cào. Đồ thị cho thấy tại pha cào rơm, góc giữa tay cào và phương ngang biến thiên trơn tru trong dải 80 - 160 độ, đảm bảo lực tác động đều đặn. Kết quả phân tích lực trên biểu đồ mô phỏng Dynamic Designer khẳng định toàn bộ kết cấu khung và tay biên làm việc hoàn toàn trong vùng biến dạng đàn hồi an toàn.

Đề xuất và khuyến nghị

Nhằm hoàn thiện thiết kế và thúc đẩy ứng dụng máy ép rơm kiện vuông vào sản xuất hàng hóa quy mô lớn, luận văn đề xuất 4 nhóm giải pháp kỹ thuật và tổ chức thực hiện:

Thứ nhất, tối ưu hóa kích thước bánh đà và cơ cấu giảm chấn (damper). Nhóm nghiên cứu cơ khí nông nghiệp cần tiếp tục tính toán chính xác hệ số cản của damper quy đổi về trục động cơ máy kéo, mục tiêu giảm độ dao động vận tốc góc của trục tay quay xuống dưới mức 5% trong vòng 6 tháng triển khai thử nghiệm thực tế.

Thứ hai, chuẩn hóa vật liệu chế tạo cơ cấu cam và ray dẫn hướng piston. Các xưởng cơ khí chế tạo cần ứng dụng thép hợp kim chịu mài mòn cao (như mác thép 40Cr hoặc 65Mn qua tôi cao tần bề mặt) cho con lăn cam và hệ thống vấu cản buồng ép, đảm bảo tuổi thọ làm việc liên tục của cụm cơ cấu đạt trên 3.000 giờ hoạt động trước năm 2027.

Thứ ba, tích hợp hoàn thiện cơ cấu buộc dây tự động đồng bộ. Các kỹ sư thiết kế cần chuẩn hóa hệ thống truyền động bánh răng côn và đĩa xích tỷ số truyền 1:1 liên kết với kim xỏ dây, rút ngắn thời gian buộc kiện xuống dưới 3 giây/kiện, nâng năng suất làm việc của máy đạt mốc 100 kiện/giờ trong giai đoạn 2026 - 2028.

Thứ tư, xây dựng chính sách khuyến khích dịch vụ cơ giới hóa thu gom rơm rạ. Bộ Nông nghiệp và Phát triển nông thôn cùng chính quyền các địa phương cần triển khai các gói hỗ trợ vốn vay ưu đãi lãi suất 50% cho các hợp tác xã và hộ nông dân đầu tư máy kéo 35 HP cùng dàn máy ép rơm kiện vuông, phấn đấu đạt tỷ lệ thu gom rơm cơ giới hóa trên 60% diện tích lúa tại các vùng chuyên canh trong giai đoạn 2026 - 2030.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang giá trị ứng dụng thực tiễn và học thuật cao cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế và chế tạo máy nông nghiệp: Vận dụng toàn bộ phương pháp mô hình hóa 3D trên Autodesk Inventor và mô phỏng động lực học trên Dynamic Designer để thiết kế mới hoặc cải tiến các cơ cấu cam, tay vơ và hệ thống nén ép piston cho máy nông cụ.
• Các doanh nghiệp và hợp tác xã cơ khí chế tạo máy: Khai thác các thông số kích thước hình học chuẩn xác (hành trình piston 580 mm, công suất máy kéo 35 HP, kích thước kiện 32 x 42 cm) để phục vụ quy trình chế tạo nội địa hóa máy đóng kiện với giá thành rẻ.
• Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Cơ khí Nông Lâm nghiệp: Sử dụng tài liệu như một công trình mẫu về việc kết hợp giữa lý thuyết động lực học hệ nhiều vật và các phần mềm CAE hiện đại trong giải quyết bài toán cơ khí phục vụ nông nghiệp.
• Các chủ trang trại chăn nuôi bò sữa quy mô lớn và hợp tác xã nông nghiệp: Tham khảo các thông số vận hành kỹ thuật (năng suất 90 kiện/giờ, khối lượng kiện 18 - 20 kg, độ chặt 314 kg/m³) để hoạch định phương án đầu tư dây chuyền thu gom, dự trữ thức ăn thô xanh hiệu quả kinh tế cao.

Câu hỏi thường gặp

Máy ép rơm kiện vuông trong nghiên cứu đạt năng suất và độ chặt bao nhiêu? Máy đạt năng suất trung bình 90 kiện/giờ (tương đương khoảng 6 tấn rơm/giờ) với kích thước tiết diện kiện là 32 x 42 cm và chiều dài điều chỉnh từ 40 đến 80 cm. Độ chặt trung bình của kiện rơm khô đạt 314 kg/m³, giúp giảm thể tích lưu trữ từ 5 đến 6 lần so với phương pháp đánh đống thủ công.

Tại sao cơ cấu cào rơm dạng cam 4 khâu có thể chống kẹt rơm hiệu quả? Cơ cấu cam điều khiển tay vơ biến thiên góc nghiêng linh hoạt, đạt góc tiếp cận gần 90 độ khi vơ để hất rơm mạnh mẽ vào buồng nạp. Ở cuối chu trình, tay cào thu nhanh về phương thẳng đứng với góc nghiêng nhỏ hơn hiệu số 90 độ trừ góc ma sát, giúp giải phóng hoàn toàn rơm rác, đạt hiệu suất nạp liệu trên 95%.

Bánh đà đóng vai trò gì trong hệ thống nén ép của máy ép rơm? Quá trình ép rơm bằng piston là quá trình làm việc xung gián đoạn tạo ra tải trọng thay đổi đột ngột. Bánh đà được lắp tại trục sơ cấp của hộp số nơi có vận tốc quay cao nhất nhằm tăng mômen quán tính tương đương, tích trữ động năng và giảm dao động xung lực tác động ngược lại động cơ máy kéo hơn 40%.

Máy ép rơm kiện vuông có khả năng thu gom được các loại rơm nào? Máy được thiết kế đa năng, có khả năng thu gom và đóng kiện hiệu quả cho cả rơm rải hàng từ máy gặt đập liên hợp (công nghệ một giai đoạn) lẫn rơm gom đống (công nghệ nhiều giai đoạn). Thiết bị xử lý tốt cả rơm khô có độ ẩm 9 - 10% và rơm tươi trên đồng ruộng khi kết hợp máy kéo 35 HP.

Lợi ích kinh tế và môi trường lớn nhất mà đề tài mang lại là gì? Đề tài cung cấp cơ sở khoa học để chế tạo máy ép rơm trong nước với chi phí thấp hơn 40% so với nhập khẩu. Việc cơ giới hóa thu gom giúp tận dụng hơn 30 triệu tấn rơm rạ mỗi năm cho ngành chăn nuôi bò và sản xuất nấm, giảm trên 80% tình trạng đốt rơm gây khói bụi và ô nhiễm môi trường.

Kết luận

• Xây dựng thành công mô hình hình học 3D hoàn chỉnh của máy ép rơm kiện vuông bằng phần mềm Autodesk Inventor và thiết lập mô hình tính toán động lực học trên Dynamic Designer.
• Làm sáng tỏ quy luật chuyển động của cơ cấu cào rơm dạng cam 4 khâu với độ vươn thanh cào từ 118 mm đến 128 mm, giải quyết triệt để vấn đề kẹt rơm trong quá trình cấp liệu liên tục.
• Xác lập tường minh các thông số động lực học quá trình nén ép của cụm piston hành trình 580 mm, tốc độ quay 92 vòng/phút, áp suất nén 136 kPa và năng suất đạt 90 kiện/giờ.
• Chứng minh tính hiệu quả của việc bố trí bánh đà tích trữ năng lượng tại trục sơ cấp, giúp triệt tiêu rung giật và ổn định tải trọng truyền động cho máy kéo công suất 35 HP.
• Đóng góp luận cứ khoa học vững chắc phục vụ công tác thiết kế, chế tạo hàng loạt máy thu gom đóng kiện rơm rạ nội địa tại Việt Nam.

Đề tài đã hoàn thành xuất sắc mục tiêu nghiên cứu, mở ra bước đột phá cho ngành cơ giới hóa sau thu hoạch. Kế hoạch tiếp theo trong giai đoạn tới là chế tạo thử nghiệm mô hình công nghiệp hoàn chỉnh và chuyển giao công nghệ cho các nhà máy cơ khí nông nghiệp trước năm 2027. Hãy liên hệ các viện nghiên cứu chuyên ngành và hợp tác xã cơ khí để cùng tiếp cận bản vẽ thiết kế, thúc đẩy cơ giới hóa nông nghiệp xanh bền vững ngay hôm nay!

Trích đoạn nội dung tài liệu

Chương I TỔNG QUAN TÌNH HÌNH NGHIÊN CỨU NGOÀI NƯỚC VÀ TRONG NƯỚC 1. Nghiên cứu một số thiết bị thu gom, đóng kiện rơm rạ ở nước ngoài: Để việc sử dụng rơm có hiệu quả, các nước phát triển đều quan tâm trước hết tới việc cơ giới hoá việc thu gom, vận chuyển và bảo quản rơm. Ở các nước này việc thu hoạch lúa, lúa mì đều thực hiện bằng máy liên hợp thu hoạch rơm được rải trên đồng. Mặt khác rơm có khối lượng thể tích nhỏ, tuỳ theo độ ẩm, ở điều kiện bình thường không được nén ép, khối lượng thể tích rơm thường nhỏ hơn 100 Kg/ m3.

Vì vậy, công việc thu gom, vận chuyển, bảo quản rơm bằng phương pháp thủ công có chi phí rất cao. Dưới đây là các phương pháp thu gom rơm đã và đang được sử dụng rộng rãi ở các nước đang phát triển. * Phương pháp truyền thống: Phương pháp truyền thống được các nước Châu Âu sử dụng rộng rãi để thu hoạch rơm cũng như cỏ khô là phương pháp tự chất vào rơmooc chuyên dùng (Self- loading wagon). Phương pháp này sử dụng liên hợp máy làm việc theo nguyên lý vơ gom rơm trên đồng bằng hệ thống xích có cánh vơ, đưa rơm lên bộ phận băm đạt độ dài 8- 12 cm sau đó được băng tải chuyển sang rơmooc chuyên dụng (Wagon) có thể tích chứa 15- 20 m3 (tương đương 2- 3 tấn rơm).

Máy liên hợp với máy kéo công suất 30 KW, chi phí năng lượng riêng 1- 1,2 KWh/ tấn. * Phương pháp đóng kiện thông thường (conventional balers): Phương pháp đóng kiện vuông (dạng khối hộp) được John Applety (USA) đề xuất năm 1879. Nhưng phải tới những năm 1950- 1960 các loại máy thu gom đóng kiện rơm rạ dạng vuông mới được sản xuất để thay thế cho phương pháp thu gom rơm rời truyền thống. Máy làm việc theo nguyên lý 5 rơm được thu gom qua băng tải dọc chuyển đến vít tải ngang đưa rơm vào buồng ép, nhờ có cơ cấu ép bằng piston, rơm- cỏ khô được nén chặt và buộc lại nhờ có cơ cấu buộc dây tự động.

Máy đóng kiện liên hợp với máy kéo công suất 50- 100 KW tuỳ theo kích thước kiện, độ chặt và năng suất. Với độ chặt 150- 250 Kg/ m3 chi phí năng lượng riêng 1,5- 2,5 KWh/ tấn. Các kích thước của kiện vuông phổ biến là: + Kiện trung bình 0,36 x 0,46 x 0,99 m, có khối lượng 18 Kg; + Kiện lớn 1,5 x 1,5 x 2,33 m, có khối lượng 600 Kg; 1,25 x 1,25 x 2,65 m, có khối lượng 300 Kg. Các loại máy đóng kiện vuông được sử dụng rộng rãi trên thế giới chủ yếu do các hãng của Hà Lan và Mỹ sản xuất.

* Phương pháp đóng kiện tròn (khối trụ): Sáng chế (patent) đầu tiên về nguyên lý máy đóng kiện trụ tròn đăng ký 1885 của T Workman (USA). Tuy vậy phải đến những năm 1970 máy đóng kiện trụ tròn mới được chế tạo đưa vào ứng dụng trong sản xuất. Máy làm việc theo nguyên lý rơm được rulô gom rơm chuyển vào buồng nén ép, trong buồng nén éo rơm được cuộn tròn và nén nhờ hệ thống dây đai, xích và con lăn. Sau khi đạt yêu cầu về kích thước và độ chặt, kiện rơm tròn được thả trên mặt ruộng.

Các loại máy đóng kiện tròn của mỹ, Hà Lan sản xuất thường để đóng kiện có kích thước lớn, liên hợp máy kéo công suất 50 KW. Kích thước kiện thông thường là: Đường kính 1,4 m, rộng 1,5 m, khối lượng 340 Kg; Đường kính 2,4 m, rộng 1,2 m, khối lượng 700 Kg; Trong các năm gần đây Trung Quốc đã nghiên cứu sản xuất máy đóng kiện tròn cỡ nhỏ. Công ty Tractor Implement Manufacturing Star Machinery Corp.Ltd đã cung cấp cho sản xuất hai loại máy MRB0850, MRB0870 đóng 6 kiện tròn mi ni liên hợp với máy kéo công suất 13- 22 KW và 20- 30 KW. Kiện có kích thước: Đường kính 0,5 m, rộng 0,7 m; Đường kính 0,5 m, rộng 0,7 m; Hiện nay, ở các nước phát triển vẫn sử dụng đồng thời các loại máy đóng kiện vuông và kiện tròn.

Mỗi loại đều có ưu thế riêng: Máy đóng kiện vuông có thể đóng kiện với độ chặt cao (khối lượng thể tích lớn) và điều chỉnh kích thước kiện, vận chuyển và xếp kho bảo quản thuận lợi hơn. Nhưng máy có cấu tạo phức tạp, kiện phải buộc dây, chi phí năng lượng cao. Máy đóng kiện tròn có cấu tạo đơn giản, kích thước nhỏ gọn, kiện không phải buộc dây. Nhưng kiểu máy này không đóng được kiện yêu cầu có độ chặt cao và không điều chỉnh được kích thước kiện.

Tổng quan tình hình thu gom, sử dụng rơm ở nước ta (Việt Nam) 1. Tình hình sử dụng rơm Trước đây trong thời kỳ sản xuất lúa mang tính chất tự cung, tự cấp cùng với công nghệ thu hoạch thủ công các hộ nông dân đều thu hoạch rơm, rạ. Rơm được phơi khô đánh đống để bảo quản sử dụng dần. Rơm rạ được sử dụng để đun nấu, lợp nhà, làm thức ăn cho trâu bò cày kéo, lót chuồng nuôi gia súc, làm phân chuồng.

Trong hơn 20 năm đổi mới, sản xuất lúa ở nước ta đã chuyển sang sản xuất lúa hàng hoá, có bước phát triển vượt bậc. So với năm 1983 diện tích trồng lúa tăng từ 5,9 triệu ha lên 7,3 triệu ha, sản lượng từ 14,500 triệu tấn tăng lên 35 triệu tấn và theo đó hàng năm có khoảng trên 30 triệu tấn rơm rạ. Cùng với sự phát triển kinh tế xã hội và mức độ cơ giới hoá cao, nhưng nhu cấu sử dụng rơm rạ làm chất đốt, lợp nhà,. không còn nữa, đại bộ phận rơm không được thu gom sử dụng.

7 Những năm gần đây cùng với sự phát triển của ngành chăn nuôi bò sữa và sản xuất nấm ở các địa phương, hàng năm có vài chục ngàn tấn rơm (chủ yếu là rơm khô vụ đông xuân) được thu gom hoàn toàn bằng phương pháp thủ công để làm thức ăn thô cho bò và chất nền trồng nấm: + Rơm sử dụng làm thức ăn thô cho bò sữa Trong những năm gần đây ngành chăn nuôi bò sữa ở nước ta phát triển rất nhanh.700 con năm 1995 đã tăng tới 95. Để đáp ứng nhu cầu về thức ăn, ngoài việc trồng cỏ làm thức ăn thô việc sử dụng rơm đã trở thành nhu cầu không thể thiếu. Rơm làm thức ăn thô cho bò chỉ cần thu gom phơi khô, chất đống bảo quản cho ăn dần. Với một con bò đang vắt sữa khẩu phần ăn trong khoảng 20 - 25kg/ngày, trong đó rơm lúa thường chiếm 10 - 15%.

Như vậy hàng năm cần thu gom sử dụng khoảng 70. + Rơm làm chất nền trồng nấm Việc trồng nấm được phát triển ở hầu hết các tỉnh vùng trồng lúa. Rơm được sử dụng làm chất nền để trồng các loại nấm rơm, nấm bào ngư. Việc xử lý rơm được thực hiện ở các hộ gia đình.

Như vậy, đại bộ phận rơm đã không được thu gom. Việc xử lý rơm không thu gom ở các vùng sản xuất lúa chính ở nước ta có những đặc điểm khác nhau phụ thuộc vào quy mô sản xuất, mùa vụ thời tiết khí hậu và phương pháp thu hoạch hiện nay [2]. Phương pháp xử lý rơm không thu gom ở các vùng sản xuất chính ở nước ta cũng có những đặc điểm khác nhau do quy mô sản xuất của hộ gia đình, mùa vụ, thời tiết khí hậu và phương pháp thu hoạch hiện nay. Ở vùng ĐBSH: Qui mô sản xuất nhỏ (khoảng 3 - 4 sào/hộ).

Thu hoạch bằng phương pháp gặt vận chuyển thủ công. Đập lúa hầu hết bằng máy đập lúa liên hoàn được thực hiện trên đường, bờ mương, vì vậy rơm phun thành 8 từng đống nhỏ. Vụ mùa, rơm khô được xử lý bằng cách đốt đống. Vụ chiêm, thường để rơm tự huỷ gây ra ách tắc kênh mương, ô nhiễm môi trường.

Rơm rạ để lại trên đồng được cày bừa và lấp làm phân xanh. Ở vùng ĐBSCL: Qui mô sản xuất hộ gia đình lớn hơn (một vài hecta/hộ), thu hoạch chủ yếu hiện nay bằng phương pháp hai giai đoạn, gặt bằng tay hoặc máy gặt rải hàng, lúa được đập ngay trên đồng bằng máy đập liên hợp năng suất lớn, rơm được phun thành những đống lớn. Trong một vài năm gần đây phương pháp thu hoạch một giai đoạn bằng máy gặt đập liên hợp bắt đầu phát triển, hiện nay có khoảng 1000 máy. Trong vài năm tới, do tình trạng khan hiếm lao động nông thôn việc ứng dụng máy liên hợp thu hoạch lúa sẽ tăng nhanh có thể thu hoạch tới 10% diện tích.

Với phương pháp thu hoạch bằng máy gặt đập liên hợp, rơm được phun rải trên đồng. Vụ đông xuân thu hoạch lúa khô, rơm được phun rải trên đồng phơi khô để đốt cùng gốc rạ. Vụ hè thu rơm ướt, rơm rạ trên đồng được các máy làm đất nhấn xuống bùn làm phân xanh. Tình hình sử dụng và xử lý rơm rạ trên đây cho thấy việc thu gom, sử dụng rơm rạ ở nước ta hiện nay vừa lãng phí nguồn tài nguyên có giá trị vừa gây ô nhiễm môi trường.

Giải quyết vấn đề này thực sự là một yêu cầu bức xúc, có ý nghĩa kinh tế, xã hội và môi trường. Một số kết quả nghiên cứu sử dụng rơm rạ trong những năm gần đây. - Sử dụng rơm rạ làm phân bón [3,4]. Trước đây việc sử dụng rơm rạ làm phân xanh, phân chuồng để bón cho lúa đã được ứng dụng rộng rãi ở nước ta nhất là các tỉnh phía Bắc.

Đã có rất nhiều công trình nghiên cứu của các nhà khoa học nông nghiệp hàng đầu ở nước ta về phương pháp chế biến, sử dụng và hiệu quả của các loại phân này. 9 Trong 20 năm trở lại, cùng với sự phát triển của sản xuất lúa hàng hoá, nhằm nâng cao năng suất và sản lượng, nông dân đã chuyển sang dùng nhiều phân hoá học. Hàng năm nước ta đã sử dụng hàng triệu tấn phân hoá học và chủ yếu là nhập khẩu. Việc sử dụng phân hoá học, cũng như rơm rạ không được thu gom, đốt trên đồng đã gây ra nhiều tác động xấu như làm thoái hoá đất trồng, ô nhiễm môi trường… Vì vậy việc xử lý rơm rạ làm phân hữu cơ đã được các địa phương và các cơ quan khoa học quan tâm nghiên cứu.

Các nghiên cứu gần đây theo hướng sử dụng công nghệ vi sinh để phân huỷ chất hữu cơ trong rơm rạ và bổ sung các vi sinh vật chức năng như vi sinh vật kháng một số bệnh cây trồng, vi sinh vật cố định đạm, phân huỷ phốt phát khó tan…. Theo hướng nghiên cứu này phải kể tới các công trình nghiên cứu của Viện Công nghệ sinh học - Viện khoa học và công nghệ Việt Nam.
