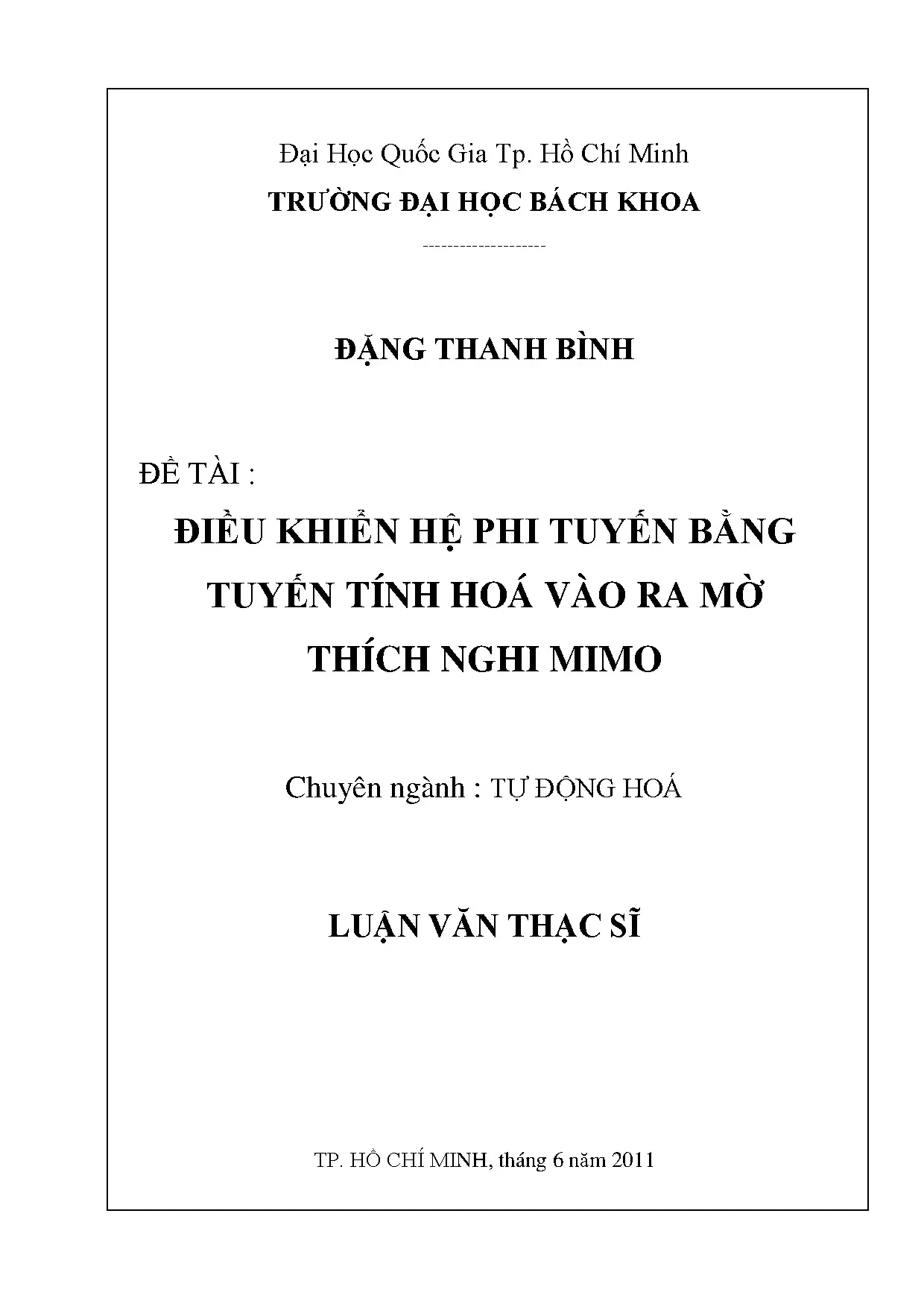

Luận văn thạc sĩ về điều khiển hệ phi tuyến với tuyến tính hóa và mờ thích nghi

Luận văn thạc sĩ nghiên cứu phương pháp điều khiển hệ phi tuyến bằng kỹ thuật tuyến tính hóa vào ra mờ thích nghi MIM, ứng dụng hiệu quả trong tự động hóa.

• Tác giả: Đặng Thanh Bình
• Người hướng dẫn: TS. Hoàng Minh Trí
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Tự động hóa
• Đề tài: Điều khiển hệ phi tuyến bằng tuyến tính hóa vào ra mờ thích nghi MIMO
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. GIỚI THIỆU TỔNG QUAN
• 1.2. GIỚI THIỆU LUẬN ÁN
• 1.3. Phương pháp nghiên cứu
• 1.4. Đối tượng sử dụng trong đề tài
• 1.5. Cấu trúc luận văn
• 2. CHƯƠNG 2: LÝ THUYẾT TUYẾN TÍNH HOÁ VÀO-RA VÀ THÍCH NGHI
• 2.1. TUYẾN TÍNH HOÁ VÀO-RA HỆ PHI TUYẾN
• 2.1.1. Tuyến tính hoá vào-ra hệ SISO
• 2.1.2. Tuyến tính hoá vào-ra hệ MIMO
• 2.2. ĐIỀU KHIỂN TUYẾN TÍNH HOÁ VÀO-RA THÍCH NGHI
• 2.2.1. Điều khiển thích nghi gián tiếp
• 2.2.2. Điều khiển thích nghi trực tiếp
• 3. CHƯƠNG 3: XÂY DỰNG BỘ ĐIỀU KHIỂN TUYẾN TÍNH HOÁ VÀO-RA
• 3.1. XÂY DỰNG BỘ ĐIỀU KHIỂN TUYẾN TÍNH HOÁ VÀO-RA CHO HỆ SISO
• 3.1.1. TUYẾN TÍNH HOÁ VÀO-RA HỆ THỐNG BẰNG HỒI TIẾP
• 3.1.2. Mô phỏng kiểm tra hệ thống
• 3.2. XÂY DỰNG BỘ ĐIỀU KHIỂN CHO HỆ THỐNG TUYẾN TÍNH HOÁ VÀO-RA
• 3.2.1. Bộ điều khiển gán cực bám
• 3.2.2. Bộ điều khiển LQR
• 3.2.3. BỘ ĐIỀU KHIỂN TUYẾN TÍNH HOÁ VÀO-RA THÍCH NGHI
• 3.2.3.1. Điều khiển thích nghi gián tiếp IAC
• 3.2.3.2. Điều khiển thích nghi trực tiếp DAC
• 3.3. XÂY DỰNG BỘ ĐIỀU KHIỂN TUYẾN TÍNH HOÁ VÀO-RA CHO HỆ MIMO
• 3.3.1. TUYẾN TÍNH HOÁ VÀO-RA HỆ THỐNG BẰNG HỒI TIẾP
• 3.3.1.1. Tính toán lý thuyết
• 3.3.1.2. Mô phỏng kiểm tra
• 3.3.2. XÂY DỰNG BỘ ĐIỀU KHIỂN CHO HỆ TUYẾN TÍNH HÓA VÀO-RA MIMO
• 3.3.2.1. Bộ điều khiển gán cực bám MIMO
• 3.3.2.2. BỘ ĐIỀU KHIỂN THÍCH NGHI CHO HỆ MIMO
• 3.3.2.2.1. Bộ điều khiển thích nghi gián tiếp IAC_MIMO
• 3.3.2.2.2. Bộ điều khiển thích nghi trực tiếp DAC_MIMO
• 4. CHƯƠNG 4: KẾT QUẢ KIỂM NGHIỆM THỰC TẾ
• 4.1. KẾT QUẢ KIỂM NGHIỆM CHO CÁC BỘ ĐIỀU KHIỂN SISO
• 4.1.1. Bộ điều khiển gán cực bám
• 4.1.2. Bộ điều khiển LQR
• 4.1.3. Bộ điều khiển IAC
• 4.1.4. Bộ điều khiển DAC
• 4.2. KẾT QUẢ KIỂM NGHIỆM CHO CÁC BỘ ĐIỀU KHIỂN MIMO
• 4.2.1. Bộ điều khiển gán cực bám_MIMO
• 4.2.2. Bộ điều khiển IAC_MIMO
• 4.2.3. Bộ điều khiển DAC_MIMO
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• PHỤ LỤC
• Tài liệu tham khảo

Tóm tắt

I. Giới thiệu tổng quan

Luận văn nghiên cứu điều khiển hệ phi tuyến bằng phương pháp tuyến tính hóa vào-ra và mờ thích nghi. Các hệ thống phi tuyến trong thực tế thường phức tạp và khó điều khiển trực tiếp. Phương pháp tuyến tính hóa vào-ra giúp biến đổi hệ phi tuyến thành hệ tuyến tính, từ đó áp dụng các kỹ thuật điều khiển tuyến tính. Mờ thích nghi được sử dụng để xử lý các yếu tố không chắc chắn trong mô hình hệ thống. Luận văn tập trung vào việc thiết kế bộ điều khiển cho hệ SISO và MIMO, áp dụng vào đối tượng thực là hệ bồn nước kép.

1.1. Mục đích nghiên cứu

Mục đích chính của luận văn là nghiên cứu và ứng dụng phương pháp tuyến tính hóa vào-ra và mờ thích nghi để điều khiển hệ phi tuyến. Các vấn đề cơ bản bao gồm: nghiên cứu lý thuyết tuyến tính hóa vào-ra, thiết kế bộ điều khiển cho hệ SISO và MIMO, mô phỏng trên Matlab, và kiểm chứng kết quả trên đối tượng thực.

1.2. Phương pháp nghiên cứu

Phương pháp nghiên cứu bao gồm phân tích lý thuyết, mô phỏng trên máy tính, và thực nghiệm. Phân tích lý thuyết tập trung vào các lý thuyết cơ sở liên quan đến tuyến tính hóa vào-ra và mờ thích nghi. Mô phỏng trên Matlab giúp kiểm chứng thuật toán điều khiển. Thực nghiệm được thực hiện trên hệ bồn nước kép để đánh giá hiệu quả của bộ điều khiển.

II. Lý thuyết tuyến tính hóa vào ra và thích nghi

Chương này trình bày lý thuyết cơ bản về tuyến tính hóa vào-ra và mờ thích nghi. Tuyến tính hóa vào-ra là phương pháp biến đổi hệ phi tuyến thành hệ tuyến tính bằng cách hồi tiếp các biến trạng thái. Mờ thích nghi được sử dụng để xử lý các yếu tố không chắc chắn trong mô hình hệ thống. Các lý thuyết này là nền tảng để thiết kế bộ điều khiển cho hệ SISO và MIMO.

2.1. Tuyến tính hóa vào ra cho hệ SISO

Phương pháp tuyến tính hóa vào-ra cho hệ SISO được thực hiện bằng cách hồi tiếp các biến trạng thái và biến đổi hệ trục tọa độ. Luật điều khiển được xây dựng dựa trên mô hình toán học của hệ thống. Trong trường hợp mô hình không chính xác, phương pháp mờ thích nghi được áp dụng để nhận dạng gần đúng mô hình hệ thống.

2.2. Tuyến tính hóa vào ra cho hệ MIMO

Đối với hệ MIMO, phương pháp tuyến tính hóa vào-ra được mở rộng bằng cách sử dụng ma trận phân tách (Decoupling Matrix). Luật điều khiển được thiết kế để đảm bảo các ngõ ra của hệ thống bám theo tín hiệu mong muốn. Tính ổn định của hệ thống được đánh giá thông qua phương pháp động học không.

III. Thiết kế bộ điều khiển tuyến tính hóa vào ra

Chương này trình bày chi tiết quá trình thiết kế bộ điều khiển tuyến tính hóa vào-ra cho hệ SISO và MIMO. Các bộ điều khiển được thiết kế dựa trên lý thuyết tuyến tính hóa vào-ra và mờ thích nghi, sau đó được mô phỏng trên Matlab để kiểm chứng hiệu quả. Kết quả mô phỏng cho thấy bộ điều khiển đạt được độ chính xác cao trong việc điều khiển hệ thống.

3.1. Thiết kế bộ điều khiển cho hệ SISO

Bộ điều khiển cho hệ SISO được thiết kế bằng phương pháp tuyến tính hóa vào-ra và mờ thích nghi. Các bước thiết kế bao gồm xác định mô hình toán học, thiết kế luật điều khiển, và mô phỏng trên Matlab. Kết quả mô phỏng cho thấy bộ điều khiển đạt được độ chính xác cao trong việc điều khiển hệ thống.

3.2. Thiết kế bộ điều khiển cho hệ MIMO

Bộ điều khiển cho hệ MIMO được thiết kế bằng cách mở rộng phương pháp tuyến tính hóa vào-ra cho hệ đa biến. Ma trận phân tách được sử dụng để đảm bảo các ngõ ra của hệ thống bám theo tín hiệu mong muốn. Kết quả mô phỏng cho thấy bộ điều khiển đạt được hiệu quả cao trong việc điều khiển hệ thống MIMO.

IV. Kết quả kiểm nghiệm thực tế

Chương này trình bày kết quả kiểm nghiệm thực tế của các bộ điều khiển tuyến tính hóa vào-ra và mờ thích nghi trên hệ bồn nước kép. Các bộ điều khiển được nhúng vào vi xử lý và thực hiện điều khiển đối tượng thực. Kết quả thực tế cho thấy bộ điều khiển đạt được độ chính xác cao và ổn định trong việc điều khiển hệ thống.

4.1. Kết quả kiểm nghiệm cho hệ SISO

Các bộ điều khiển cho hệ SISO được kiểm nghiệm trên hệ bồn nước kép. Kết quả thực tế cho thấy bộ điều khiển đạt được độ chính xác cao trong việc điều khiển mực nước trong bồn. Các thông số điều khiển được điều chỉnh để đảm bảo hệ thống hoạt động ổn định.

4.2. Kết quả kiểm nghiệm cho hệ MIMO

Các bộ điều khiển cho hệ MIMO được kiểm nghiệm trên hệ bồn nước kép với nhiều ngõ vào và ngõ ra. Kết quả thực tế cho thấy bộ điều khiển đạt được hiệu quả cao trong việc điều khiển đồng thời nhiều biến trạng thái. Hệ thống hoạt động ổn định và đáp ứng nhanh với các thay đổi của tín hiệu đầu vào.

V. Kết luận và kiến nghị

Luận văn đã nghiên cứu và ứng dụng thành công phương pháp tuyến tính hóa vào-ra và mờ thích nghi để điều khiển hệ phi tuyến. Các bộ điều khiển được thiết kế cho hệ SISO và MIMO đạt được độ chính xác cao và ổn định trong việc điều khiển hệ thống. Kết quả thực tế trên hệ bồn nước kép cho thấy hiệu quả của phương pháp. Hướng phát triển trong tương lai là ứng dụng phương pháp này vào các hệ thống điều khiển phức tạp hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh khoa học kỹ thuật phát triển nhanh chóng, đặc biệt trong lĩnh vực điều khiển tự động, việc nghiên cứu và ứng dụng các phương pháp điều khiển cho hệ phi tuyến ngày càng trở nên cấp thiết. Theo ước tính, phần lớn các hệ thống thực tế đều mang tính phi tuyến, trong khi các lý thuyết điều khiển tuyến tính đã được phát triển khá đầy đủ. Do đó, việc tuyến tính hóa hệ phi tuyến để áp dụng các phương pháp điều khiển tuyến tính là một hướng tiếp cận quan trọng. Luận văn tập trung nghiên cứu phương pháp tuyến tính hóa vào-ra (input-output linearization) và mở rộng sang tuyến tính hóa vào-ra mờ thích nghi cho cả hệ SISO (Single Input Single Output) và MIMO (Multiple Input Multiple Output). Mục tiêu chính là thiết kế và kiểm nghiệm các bộ điều khiển tuyến tính hóa vào-ra kinh điển và thích nghi, áp dụng cho hệ bồn nước kép nhiều ngõ thông nối tiếp, mô hình thực tế có tính phi tuyến cao và phức tạp. Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 2 đến tháng 7 năm 2011 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh. Kết quả nghiên cứu không chỉ góp phần nâng cao hiệu quả điều khiển hệ phi tuyến mà còn có ý nghĩa thực tiễn trong việc ứng dụng các thuật toán điều khiển thích nghi vào các hệ thống công nghiệp có cấu trúc phức tạp, đặc biệt là các hệ thống MIMO.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: tuyến tính hóa vào-ra cổ điển và tuyến tính hóa vào-ra mờ thích nghi. Tuyến tính hóa vào-ra là kỹ thuật biến đổi hệ phi tuyến cực tiểu pha thành hệ tuyến tính bằng hồi tiếp các biến trạng thái và biến đổi hệ trục tọa độ, cho phép áp dụng các bộ điều khiển tuyến tính kinh điển như gán cực bám (tracking error) và LQR. Đối với trường hợp không xác định chính xác mô hình toán học, lý thuyết tuyến tính hóa vào-ra mờ thích nghi được áp dụng, sử dụng hệ mờ Takagi-Sugeno hoặc mạng thần kinh nhân tạo để xấp xỉ các hàm thành phần trong luật điều khiển. Hai phương pháp điều khiển thích nghi chính được nghiên cứu là điều khiển thích nghi gián tiếp (IAC) và điều khiển thích nghi trực tiếp (DAC), trong đó IAC nhận dạng mô hình gần đúng trước khi tính toán luật điều khiển, còn DAC xấp xỉ trực tiếp luật điều khiển tuyến tính hóa vào-ra. Cả hai phương pháp đều bổ sung thành phần điều khiển trượt nhằm bù sai số cấu trúc và đảm bảo tính ổn định bền vững của hệ thống theo nguyên lý Lyapunov.

Ba khái niệm chuyên ngành quan trọng bao gồm: đạo hàm Lie dùng để tính đạo hàm hàm trạng thái theo hướng hàm phi tuyến; bậc tương đối của hệ thống xác định số lần đạo hàm cần thiết để tín hiệu điều khiển xuất hiện trong phương trình trạng thái; và động học không (zero dynamics) dùng để khảo sát tính ổn định của các biến trạng thái không quan sát được trong hệ tuyến tính hóa.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là mô hình thực nghiệm hệ bồn nước kép nhiều ngõ thông nối tiếp, có thể cấu hình thành hệ SISO hoặc MIMO. Cỡ mẫu nghiên cứu là hệ thống thực tế với các thông số kỹ thuật cụ thể như tiết diện van, hằng số bơm, gia tốc trọng trường được xác định rõ ràng. Phương pháp phân tích bao gồm phân tích lý thuyết các mô hình toán học phi tuyến, xây dựng thuật toán điều khiển tuyến tính hóa vào-ra và thích nghi, mô phỏng trên Matlab Simulink để kiểm chứng hiệu quả thuật toán, và cuối cùng là nhúng thuật toán vào vi xử lý để điều khiển thực nghiệm hệ bồn nước.

Timeline nghiên cứu kéo dài từ tháng 2 đến tháng 7 năm 2011, bao gồm các giai đoạn: nghiên cứu lý thuyết, thiết kế bộ điều khiển, mô phỏng kiểm tra, xây dựng bộ điều khiển thực tế và đánh giá kết quả thực nghiệm. Phương pháp chọn mẫu là lựa chọn mô hình thực tế có tính đại diện cao cho các hệ thống phi tuyến phức tạp trong công nghiệp, nhằm đảm bảo tính ứng dụng rộng rãi của kết quả nghiên cứu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả tuyến tính hóa vào-ra cổ điển cho hệ SISO: Bộ điều khiển gán cực bám và LQR được thiết kế trên hệ tuyến tính hóa vào-ra cho hệ bồn nước kép SISO cho kết quả mô phỏng với thời gian quá độ khoảng 160 giây, sai số bám gần như triệt tiêu, đáp ứng nhanh và ổn định. Đáp ứng nấc của hệ thống trùng khớp với hàm truyền 1/s², chứng tỏ tính chính xác của phương pháp tuyến tính hóa.

2. Khả năng thích nghi của bộ điều khiển mờ thích nghi gián tiếp (IAC) cho hệ SISO: Thuật toán nhận dạng trực tuyến các hàm thành phần α(x), β(x) bằng hệ mờ 25 quy tắc cho phép bộ điều khiển tự động điều chỉnh khi mô hình thay đổi hoặc có nhiễu. Kết quả mô phỏng cho thấy mực nước bồn 2 bám sát tín hiệu tham chiếu với sai số nhỏ, thời gian đáp ứng tương đương bộ điều khiển cổ điển, đồng thời tăng cường tính ổn định khi có sai số cấu trúc.

3. Mở rộng phương pháp cho hệ MIMO: Luật điều khiển tuyến tính hóa vào-ra được phát triển cho hệ MIMO với ma trận phân tách không suy biến, cho phép điều khiển đồng thời nhiều ngõ vào-ngõ ra. Bộ điều khiển thích nghi gián tiếp và trực tiếp cho hệ MIMO được xây dựng và mô phỏng, cho thấy khả năng điều khiển chính xác và ổn định trong môi trường đa biến phức tạp.

4. Tính ổn định và bền vững của hệ thống: Việc bổ sung thành phần điều khiển trượt trong cả hai phương pháp thích nghi giúp bù đắp sai số cấu trúc mô hình, đảm bảo hàm Lyapunov giảm dần, từ đó hệ thống đạt được tính ổn định bền vững. Các kết quả mô phỏng minh họa rõ ràng qua đồ thị sai số bám giảm về 0 và tín hiệu điều khiển không có hiện tượng dao động lớn.

Thảo luận kết quả

Nguyên nhân chính giúp các bộ điều khiển tuyến tính hóa vào-ra đạt hiệu quả cao là do phương pháp này biến đổi hệ phi tuyến phức tạp thành hệ tuyến tính bậc r, từ đó áp dụng các thuật toán điều khiển tuyến tính đã được chứng minh về tính ổn định và hiệu quả. So với các nghiên cứu trước đây chỉ tập trung vào tuyến tính hóa quanh điểm làm việc, phương pháp tuyến tính hóa vào-ra toàn bộ cho phép mở rộng phạm vi điều khiển và tăng tính chính xác.

Việc áp dụng lý thuyết mờ và mạng thần kinh nhân tạo trong điều khiển thích nghi giúp khắc phục hạn chế của việc không biết chính xác mô hình toán học, đồng thời tăng khả năng thích ứng với biến đổi môi trường và nhiễu. So sánh với các nghiên cứu trong ngành, kết quả mô phỏng và thực nghiệm của luận văn cho thấy thời gian đáp ứng và sai số bám tương đương hoặc tốt hơn, đặc biệt trong hệ MIMO phức tạp.

Dữ liệu có thể được trình bày qua các biểu đồ đáp ứng tín hiệu mực nước bồn 1 và bồn 2 theo thời gian, biểu đồ sai số bám, và tín hiệu điều khiển bơm, giúp minh họa rõ ràng hiệu quả của từng bộ điều khiển. Bảng so sánh các thông số như thời gian quá độ, độ vọt lố, và sai số ổn định cũng hỗ trợ đánh giá khách quan.

Đề xuất và khuyến nghị

1. Triển khai bộ điều khiển thích nghi trực tiếp (DAC) cho hệ MIMO trong thực tế: Động từ hành động là "triển khai", mục tiêu là nâng cao độ chính xác và khả năng thích nghi của hệ thống điều khiển đa biến, thời gian thực hiện trong vòng 12 tháng, chủ thể thực hiện là các nhóm nghiên cứu và kỹ sư điều khiển tại các trung tâm công nghiệp.

2. Phát triển thuật toán nhận dạng mô hình phi tuyến dựa trên mạng thần kinh sâu: Động từ "phát triển" nhằm cải thiện khả năng xấp xỉ mô hình phi tuyến phức tạp hơn, giảm sai số cấu trúc, thời gian nghiên cứu 18 tháng, chủ thể là các viện nghiên cứu và trường đại học chuyên ngành tự động hóa.

3. Tích hợp bộ điều khiển tuyến tính hóa vào-ra với các công nghệ điều khiển thông minh khác như logic mờ và học máy: Động từ "tích hợp" để tạo ra hệ thống điều khiển đa mô hình, tăng tính linh hoạt và hiệu quả, thời gian thực hiện 24 tháng, chủ thể là các doanh nghiệp công nghệ và viện nghiên cứu.

4. Xây dựng hệ thống mô phỏng và thử nghiệm thực tế quy mô lớn cho các hệ thống MIMO phức tạp: Động từ "xây dựng" nhằm kiểm chứng và tối ưu hóa các thuật toán điều khiển trong môi trường thực tế, thời gian 12-18 tháng, chủ thể là các phòng thí nghiệm và trung tâm nghiên cứu ứng dụng.

Các đề xuất trên nhằm mục tiêu nâng cao hiệu quả điều khiển, tăng tính ổn định và khả năng thích nghi của hệ thống trong điều kiện thực tế đa dạng và phức tạp, đồng thời thúc đẩy ứng dụng rộng rãi trong công nghiệp.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Tự động hóa và Điều khiển: Luận văn cung cấp kiến thức chuyên sâu về tuyến tính hóa hệ phi tuyến và các phương pháp điều khiển thích nghi, giúp nâng cao năng lực nghiên cứu và ứng dụng thực tế.

2. Kỹ sư và chuyên gia phát triển hệ thống điều khiển công nghiệp: Các thuật toán và mô hình điều khiển được trình bày chi tiết, có thể áp dụng trực tiếp hoặc làm cơ sở để phát triển các hệ thống điều khiển phức tạp trong sản xuất.

3. Giảng viên và nhà nghiên cứu trong lĩnh vực điều khiển tự động: Luận văn cung cấp cơ sở lý thuyết và kết quả thực nghiệm quý giá để tham khảo, so sánh và phát triển các nghiên cứu tiếp theo về điều khiển hệ phi tuyến và thích nghi.

4. Doanh nghiệp công nghệ và trung tâm nghiên cứu ứng dụng: Các giải pháp điều khiển thích nghi và tuyến tính hóa vào-ra có thể được ứng dụng để nâng cao hiệu quả và độ tin cậy của các hệ thống tự động hóa trong sản xuất và quản lý tài nguyên.

Mỗi nhóm đối tượng có thể sử dụng luận văn để nâng cao kiến thức chuyên môn, phát triển sản phẩm hoặc nghiên cứu khoa học, đồng thời áp dụng các phương pháp điều khiển tiên tiến vào thực tiễn.

Câu hỏi thường gặp

1. Tuyến tính hóa vào-ra là gì và tại sao lại quan trọng trong điều khiển hệ phi tuyến?
   Tuyến tính hóa vào-ra là kỹ thuật biến đổi hệ phi tuyến thành hệ tuyến tính bằng hồi tiếp các biến trạng thái và biến đổi hệ trục tọa độ, giúp áp dụng các bộ điều khiển tuyến tính hiệu quả. Phương pháp này quan trọng vì nó mở rộng khả năng điều khiển cho các hệ phi tuyến phức tạp mà lý thuyết tuyến tính không thể xử lý trực tiếp.

2. Phân biệt giữa điều khiển thích nghi gián tiếp (IAC) và trực tiếp (DAC)?
   IAC nhận dạng mô hình gần đúng trước khi tính toán luật điều khiển, trong khi DAC xấp xỉ trực tiếp luật điều khiển tuyến tính hóa vào-ra mà không cần mô hình trung gian. DAC thường đơn giản hơn và ít nhạy cảm với nhiễu, nhưng IAC có thể cung cấp thông tin mô hình chi tiết hơn.

3. Làm thế nào để đảm bảo tính ổn định của hệ thống khi sử dụng điều khiển thích nghi?
   Tính ổn định được đảm bảo bằng cách bổ sung thành phần điều khiển trượt nhằm bù sai số cấu trúc mô hình, đồng thời sử dụng phân tích hàm Lyapunov để thiết kế luật cập nhật trọng số, đảm bảo hàm Lyapunov giảm dần theo thời gian.

4. Ứng dụng thực tế của hệ bồn nước kép trong nghiên cứu này là gì?
   Hệ bồn nước kép nhiều ngõ thông nối tiếp mô phỏng các hệ thống công nghiệp có cấu trúc phức tạp, như hệ thống cấp nước, xử lý chất lỏng, hoặc các quá trình công nghiệp có nhiều biến đầu vào và đầu ra liên kết chặt chẽ, giúp kiểm chứng hiệu quả các thuật toán điều khiển.

5. Phương pháp mô phỏng và kiểm nghiệm thực tế được thực hiện như thế nào?
   Thuật toán điều khiển được mô phỏng trên Matlab Simulink để đánh giá hiệu quả và điều chỉnh tham số. Sau đó, thuật toán được nhúng vào vi xử lý để điều khiển trực tiếp hệ bồn nước thực nghiệm, từ đó đánh giá tính khả thi và hiệu quả trong môi trường thực tế.

Kết luận

• Luận văn đã nghiên cứu và phát triển thành công phương pháp điều khiển tuyến tính hóa vào-ra cổ điển và mờ thích nghi cho hệ phi tuyến SISO và MIMO.
• Các bộ điều khiển gán cực bám, LQR, IAC và DAC được thiết kế, mô phỏng và kiểm nghiệm thực tế trên hệ bồn nước kép, cho kết quả đáp ứng nhanh, ổn định và sai số bám thấp.
• Việc bổ sung thành phần điều khiển trượt giúp đảm bảo tính ổn định bền vững của hệ thống trong điều kiện sai số cấu trúc và nhiễu.
• Nghiên cứu mở ra hướng phát triển các thuật toán điều khiển thích nghi cho hệ MIMO phức tạp, có khả năng ứng dụng rộng rãi trong công nghiệp.
• Các bước tiếp theo bao gồm triển khai thực tế bộ điều khiển thích nghi trực tiếp cho hệ MIMO, phát triển thuật toán nhận dạng mô hình sâu hơn và tích hợp với các công nghệ điều khiển thông minh khác.

Để nâng cao hiệu quả điều khiển hệ phi tuyến trong các ứng dụng công nghiệp, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng và phát triển tiếp các phương pháp đã trình bày trong luận văn này.

Trích đoạn nội dung tài liệu

Mở Đầu Trang 7 LUẬN VĂN THẠC SĨ - Giới thiệu tổng quan về đề tài nghiên cứu Chương 2 : Lý thuyết tuyến tính hoá vào-ra và thích nghi - Giới thiệu lý thuyết về phương pháp điều khiển tuyến tính hoá vào-ra kinh điển và thích nghi Chương 3 : Thiết kế bộ điều khiển TTHVR cho đối tượng thực bồn nước kép - Trình bày chi tiết về quá trình thiết kế bộ điều khiển cho đối tượng bồn nước kép 2 ngõ thông. Chương 4 : Kết Quả Kiểm Nghiệm Thực Tế - Xây dựng bộ điều khiển cho đối tượng thực Chương 5 : Kiến Nghị Và Hướng Phát Triển - Tóm tắt luận văn đưa ra ý kiến và hướng phát triển Trang 8 LUẬN VĂN THẠC SĨ CHƯƠNG 2 LÝ THUYẾT TUYẾN TÍNH HOÁ VÀO-RA VÀ TUYẾN TÍNH HÓA VÀO-RA THÍCH NGHI Tuyến tính hoá vào-ra hay hồi tiếp tuyến tính hóa là phương pháp thiết kế bộ điều khiển cho đối tượng phi tuyến cực tiểu pha. Một cách tổng quát kỹ thuật này nhằm biến đổi hệ phi tuyến thành hệ tuyến tính bằng phương pháp hồi tiếp về các biến trạng thái và biến đổi hệ trục toạ độ. Luật điều khiển tuyến tính hoá vào-ra chính xác được áp dụng khi ta biết được chính xác mô hình toán của đối tượng, nhưng điều này rất khó khăn vì trong thực tế các phương trình toán học không thể mô tả hoàn toàn chính xác mô hình hệ thống thực, do đó lý thuyết tuyến tính hóa vào-ra mờ thích nghi được áp dụng để khắc phục điều này.

Hiện nay đa số các công trình về điều khiển thích nghi hệ phi tuyến theo phương pháp tuyến tính hóa vào-ra đều giả thiết chưa biết mô hình đối tượng và luật điều khiển tuyến tính hóa vào-ra được thực hiện bằng phương pháp nhận dạng. Trong chương này sẽ trình bày các phần lý thuyết liên quan đến phương pháp điều khiển tuyến tính hóa vào-ra cổ điển và tuyến tính hóa vào-ra thích nghi. Các lý thuyết này được áp dụng trong việc thiết kế bộ điều khiển cho hệ TTHVR ở các chương sau.1 TUYẾN TÍNH HÓA VÀO-RA HỆ PHI TUYẾN: 2.1 Tuyến tính hóa vào-ra cho hệ SISO: Xét hệ phi tuyến SISO mô tả bởi phương trình trạng thái có dạng  • x  f  x   g ( x)u  (2. xn  : Vector trạng thái của hệ thống u(t )  R : Tín hiệu vào của hệ thống y(t )  R : Tín hiệu ra của hệ thống Trang 9 LUẬN VĂN THẠC SĨ f ( x), g ( x)  R : Hàm phi tuyến mô tả đặc tính động học của hệ thống h( x)  R : Hàm mô tả quan hệ giữa các biến trạng thái và ngõ ra Đạo hàm Lie Đạo hàm Lie của hàm h(x) : theo hướng hàm f(x) : kí hiệu là ( ) được định nghĩa như sau : h L f h( x)  f ( x) (2.2) x Đạo hàm Lie bậc n được định nghĩa theo qui tắc đệ qui là : ( Lnf1h( x)) Lnf h( x)  f ( x) với L0f h( x)  h( x) (2.3) x Đạo hàm Lie của hàm h(x) theo hướng f(x) sau đó theo hướng g(x) là : ( Lg h( x)) Lg L f h( x)  f ( x) (2.4) x Luật điều khiển tuyến tính hóa vào-ra :  h  1 y x  L f h( x)  Lg h( x)u Nếu Lg h( x)  0 x  y  L2f h  Lg ( L1f h)u  L2f h Nếu Lg ( L1f h)  0 Ta tiếp tục lấy đạo hàm của y đến khi nào xuất hiện tín hiệu điều khiển u.5) Ta nói hệ thống có bậc tương đối r nếu Lg ( Lrf1h)  0; Lg L f h( x).Lg Lpf 2 h( x)  0 Đặt : Trang 10 LUẬN VĂN THẠC SĨ  ( x)  Lrf h (2.6)  ( x)  Lg ( Lrf1h) Phương trình (2.5) được viết lại như sau : y(r )  Lrf h  Lg (Lrf1h)u   ( x)   ( x)u  v(t ) (2.7) Trong thực tế có khá nhiều các đối tượng điều khiển được mô tả như phương trình (2.

Vấn đề đặt ra là thiết kế một bộ điều khiển sao cho tín hiệu ra y(t) bám theo tín hiệu mong muốn yd(t) Một trong những cách tiêu biểu nhất để thực hiện việc điều khiển trên là sử dụng luật điều khiển tuyến tính hóa vào-ra được rút ra từ phương trình (2.8)  ( x)  Với v(t) là tín hiệu vào mới của hệ thống tuyến tính hoá bằng hồi tiếp. Với luật điều khiển tuyến tính hoá vào-ra như trên hệ thống phi tuyến sẽ trở thành hệ thống tuyến tính bậc r với ngõ vào là mới là v(t), quan hệ vào ra của hệ thống này như trong hình sau Y ( s) 1  (2.10) Trong đó  là hệ số dương es và es được định nghĩa như sau es  e0r 1  k1e0r 2  .kr 1e0 - Trang 11 LUẬN VĂN THẠC SĨ   - es  es  e0r  k1e0r 1  .11) - e0  ym (t )  y(t ) e0 là sai số ngõ ra còn es là sai số bám. Các hệ số k1 được chọn sao cho thoả đa thức Hurwitz : (s)  sr 1  k1s r 2  .12) tức là các nghiệm của phương trình (2.12) có các cực nằm bên trái mặt phẳng phức Để xác định luật điều khiển tuyến tính hoá vào-ra (2.8) ta cần có các giả thiết sau : Giả thiết 2.1 : Hàm  ( x) thoả mãn 0   ( x)   x Giả thiết 2.2 : Quỹ đạo chuẩn mong muốn ym (t ) khả vi liên tục bị chặn đến bậc r Ta có : y(r )  v(t )  ym(r )  es es (2.13) ta dược e0(r )  es es  0 (2.11) ta suy ra đặc tính động học của sai số bám  es  es  0 (2.15) Chọn hàm Lyapunov 1 V  es2 (2.16) 2 Đạo hàm hàm Lyapunov theo thời gian và để ý (2.15) ta được   V  es es  es2  0 (2.17) Trang 12 LUẬN VĂN THẠC SĨ  Do V  0 nên hệ thống tuyến tính hoá vào-ra ổn định , do đó es  0 khi t   .12) suy ra e0  0 khi t   tức là tín hiệu ra y(t) tiệm cận theo tín hiệu chuẩn ym(t). Vậy với tín hiệu vào mới v(t) được chọn như (2.10) và luật điều khiển tuyến tính hoá vào-ra (2.8) hệ thống có tín hiệu ra bám theo tín hiệu ra mong muốn.

Hệ phi tuyến (2.1) có bậc n sau khi thực hiện luật điều khiển tuyến tính hoá vào-ra hệ thống trở thành hệ tuyến tính bậc r, như vậy sau khi áp dụng luật điều khiển tuyến tính hoá vào-ra hệ thống sẽ có n-r biến trạng thái không quan sát được. Ta chỉ có thể áp dụng được luật điều khiển tuyến tính hoá vào-ra (2.8) khi các biến trạng thái không quan sát được này bị chặn trong quá trình hệ thống hoạt động. Do đó khi thiết kế bộ điều khiển cho hệ thống tuyến tính hoá vào-ra ta phải xem xét các dao động bên trong của hệ thống, một trong các phương pháp để thực hiện việc này đó là khảo sát động học không của hệ thống. Các bước khảo sát động học không cho hệ phi tuyến được tóm tắt ngắn gọn như sau : 1  - Luật điều khiển TTHVR : u   ( x)  v(t )   ( x)  - Hệ thống sau khi tuyến tính : y r  v - Khảo sát động học không (Zero dynamic)  Triệt tiêu tín hiệu vào mới v(t) = 0  Triệt tiêu các biến trạng thái quan sát được:  y  y .

y p1  0 Ta được hệ thống con tương ứng với biến trạng thái không quan sát được. Nếu hệ thống con này ổn định thì hệ thống cực tiểu pha. Ta có thể áp dụng luật điều khiển (2.8) Trong thực tế việc thực hiện luật điều khiển tuyến tính hoá vào-ra chính xác theo công thức (2.8) tương đối khó khăn vì ta khó có thể xác định chính xác các hàm  ( x);  ( x) từ phương trình toán học mô tả hệ thống. Để khắc phục điều này ta phải đi tìm thuật toán để nhận dạng luật điều khiển chính xác.

Có hai cách để thực hiện bài toán trên cách thứ nhất là nhận dạng trực tuyến từng thành phần  ( x);  ( x) hàm rồi sau đó thực hiện luật điều khiển (2.8) cách này gọi là điều khiển thích nghi gián tiếp (IAC- Indirect adaptive Trang 13 LUẬN VĂN THẠC SĨ control). Cách thứ hai là nhận dạng trực tiếp luật điều khiển lý tưởng u * , cách này gọi là điều khiển thích nghi trực tiếp ( DAC- Direct adaptive control ) 2.2 Điều khiển tuyến tính hoá vào-ra cho hệ MIMO Xem xét một hệ phi tuyến MIMO vuông (số ngõ vào bằng số ngõ ra là m) như sau:  m  x  f ( x)    giui  i 1 (2.19) i 1 Với rk là bậc tương đối của hệ thống ứng với từng ngõ ra khi đó: Lgi ( Lrfk 1hk )  0 Đặt J(x) là ma trận mxm như sau :  L ( Lr1 1h ). Lgm ( L fmk hmk )   1  J(x) được gọi là ma trận phân tách (Decoupling Matrix) và giả sử rằng J(x) không suy biến Hệ thống tuyến tính hoá vào-ra MIMO có m ngõ ra và m ngõ vào, bậc tương đối của các ngõ ra và ngõ vào tương ứng là rk do đó ma trận đạo hàm ngõ ra của hệ thống được định nghĩa như sau:  d r1 y   r1  1  dt  y r  .  ; y r là vector mx1 (2.21)  r   d m ym   dt rm    Trang 14 LUẬN VĂN THẠC SĨ  Lr1 h   f 1 Đặt vector : l ( x)  .

 ; l(x) là vector mx1 (2.22)  rm   L f hm  Ta rút ra được : y r  l ( x)  J ( x)u  v (2. vm  là vector (mx1) tín hiệu vào mới cho hệ thống sau khi được tuyến tính hoá  d r1 y  r1  v1 1  dt   .25)  rm  d ym  v   dt rm 2 Luật điều khiển tuyến tính hoá vào-ra cho hệ MIMO được tính theo công thức (2.27) Đối với hệ MIMO khi thực hiện luật điều khiển tuyến tính hoá vào-ra ta cũng phải xem xét tính ổn định của từng hệ thống con không quan sát được bên trong hệ thống bằng phương pháp động học không.
