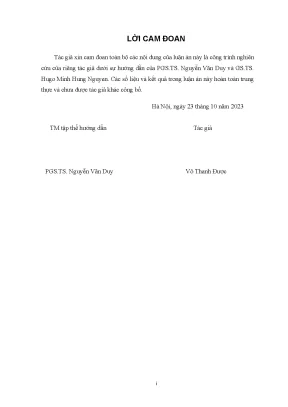

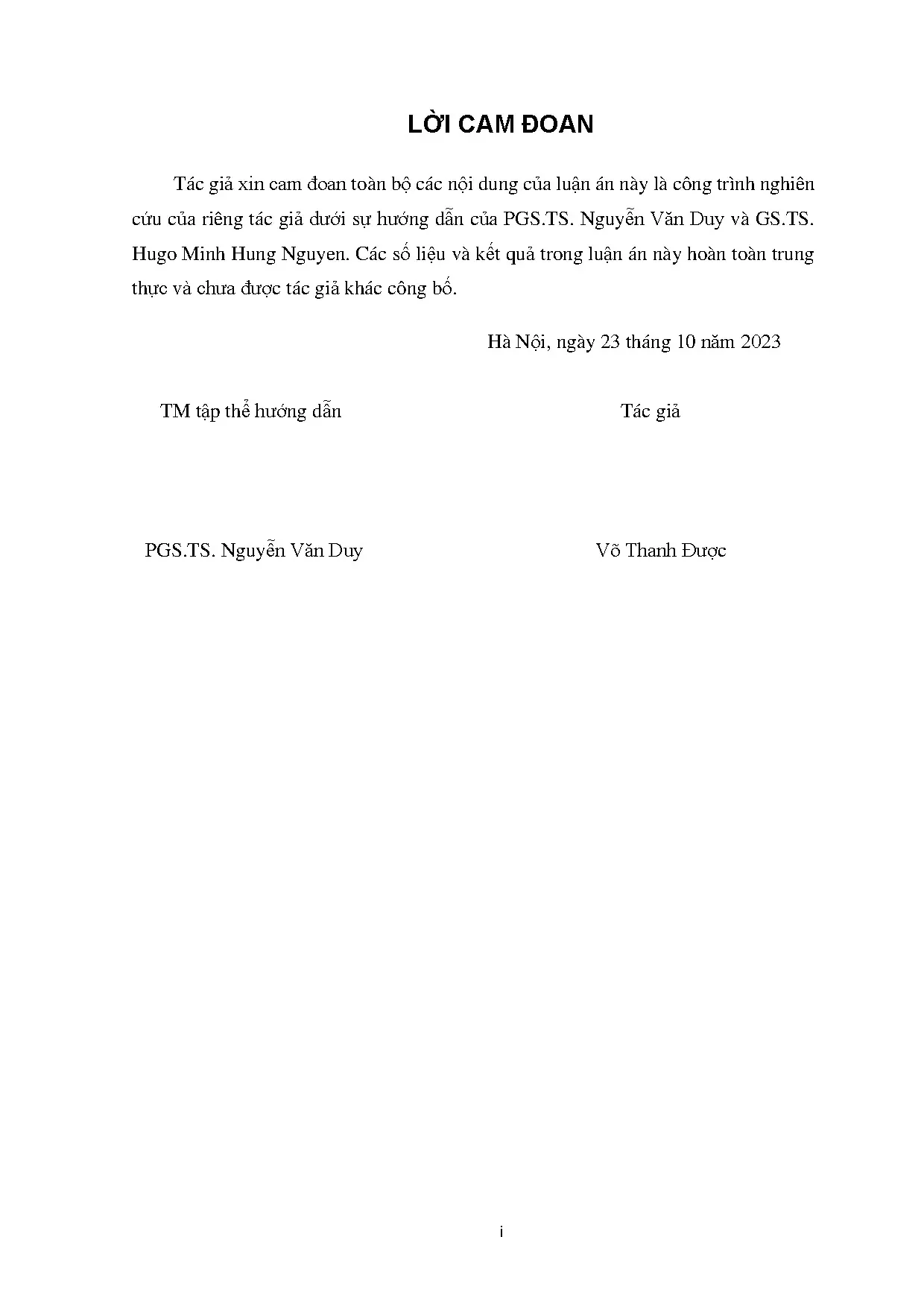

Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Sự phát triển của các ngành công nghiệp, giao thông vận tải và nông nghiệp làm gia tăng lượng phát thải các khí độc hại (như $\text{NO}_2$, $\text{H}_2\text{S}$, $\text{CO}$, $\text{NH}_3$, các hợp chất hữu cơ dễ bay hơi - VOCs) và khí dễ cháy nổ ($\text{H}_2$, $\text{CH}_4$). Việc giám sát chất lượng không khí, cảnh báo rò rỉ khí và kiểm soát an toàn môi trường đòi hỏi các thiết bị cảm biến khí có độ nhạy cao, độ chọn lọc tốt, thời gian phản hồi nhanh và giới hạn phát hiện thấp. Trong số các loại cảm biến khí, cảm biến dạng thay đổi điện trở dựa trên vật liệu oxit kim loại bán dẫn (Semiconductor Metal Oxide - SMO) như $\text{SnO}_2$ và $\text{ZnO}$ được ứng dụng phổ biến nhờ kích thước nhỏ gọn, quy trình chế tạo đơn giản và khả năng tương thích với công nghệ vi cơ điện tử (MEMS).

Tuy nhiên, cảm biến khí SMO truyền thống thường yêu cầu nhiệt độ làm việc cao (từ 150 °C đến 400 °C) để đạt hiệu suất tối ưu. Nhiệt độ hoạt động cao dẫn đến công suất tiêu thụ lớn, làm suy giảm vi cấu trúc màng nhạy khí khi sử dụng dài hạn, tiềm ẩn nguy cơ cháy nổ trong môi trường khí dễ bắt lửa, và gây khó khăn khi tích hợp lên các loại đế polyme dẻo. Đa số các loại đế dẻo (PET, PEN) chỉ chịu được nhiệt độ từ 100 °C đến 220 °C, trong khi polyimide (Kapton) có thể chịu được tối đa 410 °C. Do đó, việc nghiên cứu các cấu trúc vật liệu SMO có khả năng hoạt động ở nhiệt độ phòng hoặc vận hành theo cơ chế tự đốt nóng với mức tiêu thụ công suất thấp là yêu cầu cấp thiết để phát triển cảm biến khí trên đế dẻo phục vụ các thiết bị điện tử đeo được, thẻ RFID và bao bì thông minh.

Khoảng trống nghiên cứu chính được luận án xác định bao gồm:

  • Các cảm biến khí SMO hoạt động ở nhiệt độ phòng thường có độ đáp ứng thấp, thời gian đáp ứng và hồi phục kéo dài, khả năng phục hồi điện trở nền kém và độ chọn lọc chưa cao.
  • Cảm biến hoạt động theo cơ chế tự đốt nóng trước đây vẫn tiêu thụ mức công suất tương đối lớn.
  • Tại Việt Nam, các công trình nghiên cứu về vật liệu nhạy khí hoạt động ở nhiệt độ phòng hoặc tự đốt nóng còn hạn chế, và nghiên cứu chế tạo cảm biến khí tích hợp trực tiếp trên đế dẻo gần như chưa được công bố.

Mục tiêu nghiên cứu

Luận án xác định 4 mục tiêu nghiên cứu cụ thể:

  1. Nghiên cứu, chế tạo vật liệu có cấu trúc thanh nano và dây nano của oxit $\text{ZnO}$ bằng phương pháp thủy nhiệt có khả năng phát hiện khí $\text{NO}_2$ ở nhiệt độ phòng nhằm ứng dụng phát triển cảm biến khí trên đế dẻo.
  2. Nghiên cứu, chế tạo vật liệu có cấu trúc nano rẽ nhánh giữa dây nano $\text{ZnO}$ và dây nano $\text{SnO}_2$ bằng phương pháp bốc bay nhiệt dùng hệ lắng đọng hơi hóa học (CVD) có khả năng phát hiện khí $\text{NO}_2$ ở nhiệt độ phòng, nhằm ứng dụng phát triển cảm biến khí trên đế dẻo.
  3. Nghiên cứu, chế tạo vật liệu màng mỏng $\text{SnO}_2\text{/Pt}$ bằng phương pháp phún xạ dòng một chiều (DC) trên đế dẻo Kapton có khả năng phát hiện khí $\text{H}_2$ ở nhiệt độ phòng/tự đốt nóng.
  4. Nghiên cứu và đưa ra quy trình chế tạo các chíp điện cực, quy trình chế tạo vật liệu, tìm hiểu các cơ chế nhạy khí của vật liệu ở nhiệt độ phòng/tự đốt nóng, áp dụng giải thích các đặc trưng nhạy khí của các cảm biến chế tạo được.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Các cấu trúc nano một chiều (thanh nano, dây nano) của $\text{ZnO}$; cấu trúc rẽ nhánh dị thể và đồng thể giữa dây nano $\text{SnO}_2$ và $\text{ZnO}$ ($\text{SnO}_2\text{/ZnO}$, $\text{ZnO/SnO}_2$, $\text{SnO}_2\text{/SnO}_2$, $\text{ZnO/ZnO}$); cấu trúc màng mỏng $\text{SnO}_2$ biến tính kim loại quý $\text{Pt}$; các loại đế cứng ($\text{Si/SiO}_2$) và đế dẻo polyme (Kapton/PI).
  • Phạm vi nghiên cứu:
    • Khảo sát các tính chất hình thái, vi cấu trúc, tính chất điện và đặc trưng nhạy khí đối với các khí thử nghiệm: $\text{NO}_2$, $\text{H}_2$, $\text{CO}$, $\text{H}_2\text{S}$, $\text{NH}_3$, và các hợp chất hữu cơ dễ bay hơi.
    • Khảo sát đặc tính hoạt động ở điều kiện nhiệt độ phòng và theo hiệu ứng tự đốt nóng (Joule heating), hiệu ứng tiếp xúc dị thể và hiệu ứng Schottky.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước

Luận án đã điểm lại các công trình nghiên cứu trong nước và quốc tế liên quan đến cảm biến khí SMO:

  1. Nghiên cứu trong nước:

    • Hoạt động nghiên cứu cảm biến khí được thực hiện tại các đơn vị như Viện Khoa học Vật liệu (Viện Hàn lâm Khoa học và Công nghệ Việt Nam), Trường Đại học Phenikaa, Trường Đại học Sư phạm Hà Nội, Trường Đại học Sư phạm Kỹ thuật Hưng Yên, Viện Vật lý Kỹ thuật, và Viện Đào tạo Quốc tế về Khoa học Vật liệu (ITIMS) thuộc Đại học Bách khoa Hà Nội.
    • Quản Thị Minh Nguyệt chế tạo tiếp xúc giữa dây nano $\text{SnO}_2$ và ống nano carbon (CNTs) nhạy khí $\text{NO}_2$, khảo sát nhiệt độ từ 50 °C đến 200 °C.
    • Trịnh Minh Ngọc, Hà Minh Tân, Nguyễn Đức Chính chế tạo cảm biến khí cấu trúc dây nano $\text{SnO}_2$ hoạt động theo hiệu ứng tự đốt nóng phát hiện $\text{NO}_2$, tuy nhiên mức công suất tiêu thụ còn cao.

  2. Nghiên cứu quốc tế về vật liệu $\text{SnO}_2$ và $\text{ZnO}$ thuần:

    • Lupan và cộng sự tổng hợp đơn thanh nano $\text{ZnO}$ bằng phương pháp thủy nhiệt, phát hiện 100 ppm $\text{H}_2$ ở nhiệt độ phòng với độ nhạy 4,2%, thời gian đáp ứng/hồi phục 30 s/40 s, sử dụng kỹ thuật bóc tách FIB/SEM.
    • Hassan và cộng sự chế tạo thảm thanh nano $\text{ZnO}$ trên đế thạch anh bằng phương pháp lắng đọng hóa học hỗ trợ siêu âm, phát hiện $\text{H}_2$ (150–1000 ppm) với độ nhạy 90%–130%, thời gian đáp ứng/hồi phục 360 s/600 s.
    • Kondo và cộng sự chế tạo thanh nano $\text{ZnO}$ bằng phương pháp đốt xung laser trong chất lỏng (LAL), đáp ứng 7 lần với 250 ppm ethanol ở nhiệt độ phòng nhưng tốc độ đáp ứng/hồi phục chậm (500 s/200 s).
    • Oleg và cộng sự tổng hợp dây nano $\text{ZnO}$ bằng phương pháp CVD phát hiện $\text{H}_2$ ở nhiệt độ phòng với thời gian đáp ứng/hồi phục 64 s/11 s.
    • Kadhim và cộng sự chế tạo màng mỏng $\text{SnO}_2$ bằng phương pháp sol-gel trên đế $\text{Al}_2\text{O}_3$ ủ ở 500 °C, phát hiện $\text{H}_2$ từ 3 ppm đến 100 ppm ở nhiệt độ phòng.

  3. Nghiên cứu về vật liệu biến tính kim loại quý và cấu trúc dị thể:

    • Chen và cộng sự biến tính hạt nano $\text{Pt}$ lên thanh nano và dây nano $\text{SnO}_2$, ghi nhận độ đáp ứng với 1000 ppm $\text{H}_2$ tăng 87% và thời gian đáp ứng dưới 1 s.
    • Nancy Anna Anasthasiya và cộng sự đính hạt $\text{Au}$ lên dây nano $\text{ZnO}$ bằng bốc bay nhiệt, ghi nhận độ đáp ứng với 100 ppm $\text{NH}_3$ ở nhiệt độ phòng tăng 5 lần, thời gian đáp ứng/hồi phục giảm từ 66 s/38 s xuống 8 s/36 s.
    • T. Tharsika và cộng sự; Sunghoon và cộng sự nghiên cứu cấu trúc lõi-vỏ $\text{SnO}_2\text{/ZnO}$ cho cảm biến phát hiện $\text{NO}_2$ ở nhiệt độ phòng.
    • Choi và cộng sự tổng hợp cấu trúc rẽ nhánh $\text{ZnO/SnO}_2$ bằng phương pháp phun tĩnh điện kết hợp CVD bốc bay nhiệt để phát hiện $\text{NO}_2$.

Bảng tổng hợp một số nghiên cứu tiền bối

Tác giả / Công trình Vật liệu / Hình thái Phương pháp chế tạo Khí phát hiện / Nồng độ Độ đáp ứng Thời gian đáp ứng / hồi phục
Lupan và cs $\text{ZnO}$ NR đơn Thủy nhiệt $\text{H}_2$ / 100 ppm 4,2% 30 s / 40 s
Hassan và cs $\text{ZnO}$ NR thảm Lắng đọng hóa học $\text{H}_2$ / 1000 ppm 130% 360 s / 600 s
Kondo và cs $\text{ZnO}$ NR Xung laser trong lỏng Ethanol / 250 ppm 7 lần 500 s / 200 s
Oleg và cs $\text{ZnO}$ NW CVD $\text{H}_2$ / 121 ppm 8% 29 s / --
Kadhim và cs $\text{SnO}_2$ màng mỏng Sol-gel $\text{H}_2$ / 100 ppm 180% 135 s / 46 s
Chen và cs $\text{SnO}_2\text{ NW/Pt}$ Thủy nhiệt $\text{H}_2$ / 1000 ppm Tăng 87% < 1 s
Nancy Anna và cs $\text{ZnO NW/Au}$ Bốc bay nhiệt $\text{NH}_3$ / 100 ppm Tăng 5 lần 8 s / 36 s

Khoảng trống luận án lựa chọn giải quyết

Luận án tập trung giải quyết việc kiểm soát quá trình mọc trực tiếp vật liệu nano 1-D và cấu trúc rẽ nhánh lên chíp điện cực mà không cần công đoạn bóc tách phức tạp; tối ưu hóa các tiếp xúc dị thể $\text{SnO}_2\text{/ZnO}$ nhằm nâng cao độ đáp ứng và độ chọn lọc với $\text{NO}_2$ ở nhiệt độ phòng; và phát triển màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton hoạt động kép theo hiệu ứng Schottky và tự đốt nóng với mức tiêu thụ năng lượng thấp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình giải thích

  1. Hiện tượng hấp phụ bề mặt:
    • Hấp phụ vật lý: Tương tác yếu (Van der Waals, tĩnh điện, phân tán London), entanpy $\Delta H < 20\text{ kJ/mol}$, năng lượng tương tác từ 10 meV đến 100 meV, xảy ra đa lớp ở nhiệt độ thấp, là quá trình thuận nghịch và không biến đổi cấu trúc điện tử.
    • Hấp phụ hóa học: Tương tác mạnh (liên kết ion, cộng hóa trị), entanpy $50\text{ kJ/mol} < \Delta H < 800\text{ kJ/mol}$, năng lượng hoạt hóa $> 0,5\text{ eV}$, tạo thành đơn lớp, xảy ra ở nhiệt độ cao hơn.

So sánh hấp phụ vật lý và hấp phụ hóa học

Đặc trưng Hấp phụ vật lý Hấp phụ hóa học
Nhiệt độ xảy ra Nhiệt độ thấp Nhiệt độ cao
Năng lượng hoạt động Nhỏ ($\ll 0,5\text{ eV}$) Lớn ($> 0,5\text{ eV}$)
Phụ thuộc cấu trúc tinh thể Ít phụ thuộc Thay đổi đáng kể theo từng bề mặt tinh thể
Bản chất liên kết Thuận nghịch, không phân ly Thường phân ly, có thể bất thuận nghịch
Số lớp hấp phụ Đa lớp Chủ yếu đơn lớp

  1. Sự hình thành vùng điện tích không gian (SCR) và sự uốn cong vùng năng lượng: Quá trình bắt giữ điện tử bởi các phân tử oxy hấp phụ tạo ra vùng nghèo điện tử (Depletion layer) ở bề mặt bán dẫn loại n. Phân bố điện thế $V(x)$ tuân theo phương trình Poisson một chiều: $$\frac{d^2 V(x)}{dx^2} = -\frac{\rho(x)}{\varepsilon}$$ Độ rộng vùng nghèo $x_0$ và chiều dài Debye $L_{\text{Deb}}$ được xác định qua: $$x_0 = \sqrt{\frac{2 \varepsilon V_{\text{bề mặt}}}{q N_d}} = \sqrt{2} L_{\text{Deb}} \sqrt{\frac{q V_{\text{bề mặt}}}{k_B T}}$$ $$L_{\text{Deb}} = \sqrt{\frac{\varepsilon k_B T}{q^2 N_d}}$$ Trong đó: $q$ là điện tích nguyên tố, $N_d$ là mật độ donor, $\varepsilon$ là hằng số điện môi, $k_B$ là hằng số Boltzmann, $T$ là nhiệt độ tuyệt đối.

  2. Cơ chế nhạy khí theo nhiệt độ và kích thước hạt:

    • Ở nhiệt độ phòng ($25\text{ }^\circ\text{C} - 100\text{ }^\circ\text{C}$), oxy hấp phụ chủ yếu ở dạng phân tử $\text{O}_2^-$. Ở nhiệt độ cao ($100\text{ }^\circ\text{C} - 500\text{ }^\circ\text{C}$), oxy tồn tại ở dạng nguyên tử $\text{O}^-$ và $\text{O}^{2-}$.
    • Cơ chế dẫn theo kích thước hạt tinh thể ($D$) so với chiều dài Debye ($L$):
      • $D \gg 2L$: Dẫn phụ thuộc rào thế biên hạt (Schottky grain-boundary).
      • $D \ge 2L$ ($D \approx 2L$): Kênh dẫn bị thắt tại các cổ chai (neck-controlled), điện trở thay đổi mạnh, độ nhạy cao.
      • $D < 2L$: Hạt bị nghèo hoàn toàn (grain-controlled), độ dẫn do toàn bộ thể tích hạt chi phối.

  3. Hiệu ứng tiếp xúc dị thể, hiệu ứng biến tính kim loại quý và hiệu ứng Schottky:

    • Dị thể n-n: Chuyển dịch điện tử giữa hai pha bán dẫn có công thoát khác nhau tạo vùng nghèo mở rộng tại mặt tiếp xúc.
    • Cơ chế nhạy hóa (Spillover) và nhạy điện tử (Yamazoe): Hạt kim loại quý phân tách phân tử khí thành nguyên tử hoạt hóa tràn xuống bề mặt oxit, hoặc làm thay đổi rào thế bề mặt do sai biệt công thoát.
    • Hiệu ứng tự đốt nóng (Joule heating): Dòng điện chạy qua màng nhạy khí sinh nhiệt $P = I \cdot V$, nâng nhiệt độ cục bộ của lớp vật liệu mà không cần lò nhiệt ngoài.

So sánh tính chất vật lý của các loại đế dẻo

Vật liệu đế Hệ số giãn nở vì nhiệt ($\text{K}^{-1}$) Nhiệt độ hoạt động tối đa ($^\circ\text{C}$) Khả năng kháng hóa chất
PET $(20 \div 80) \times 10^{-6}$ 170 Bị hòa tan trong acetone
PEN $(20 \div 21) \times 10^{-6}$ 220 Kháng axit yếu, kiềm, acetone, isopropyl
PI (Kapton) $(30 \div 60) \times 10^{-6}$ 410 Kháng axit yếu, kiềm, ethanol, acetone

Phương pháp nghiên cứu và thực nghiệm

  • Chế tạo chíp điện cực: Quang khắc và bốc bay/phún xạ điện cực kim loại $\text{Pt}$ trên đế cứng $\text{Si/SiO}_2$ và đế dẻo Kapton.
  • Tổng hợp vật liệu nhạy khí:
    • Phương pháp thủy nhiệt: Tổng hợp thanh nano và dây nano $\text{ZnO}$.
    • Phương pháp bốc bay nhiệt (CVD): Tổng hợp dây nano $\text{SnO}_2$, $\text{ZnO}$ và các cấu trúc rẽ nhánh $\text{SnO}_2\text{/ZnO}$, $\text{ZnO/SnO}_2$, $\text{SnO}_2\text{/SnO}_2$, $\text{ZnO/ZnO}$.
    • Phương pháp phún xạ DC: Lắng đọng màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton.
  • Phương pháp phân tích hình thái và vi cấu trúc:
    • Kính hiển vi điện tử quét phát xạ trường (FE-SEM).
    • Kính hiển vi điện tử truyền qua phân giải cao (HR-TEM) và nhiễu xạ điện tử vùng chọn (SAED).
    • Phổ tán sắc năng lượng tia X (EDS/EDX).
    • Nhiễu xạ tia X (XRD).
    • Phổ quang điện tử tia X (XPS).
    • Chụp ảnh nhiệt hồng ngoại (IR).
  • Khảo sát đặc tính điện và nhạy khí: Hệ đo đặc tính dòng - điện áp (I-V), hệ đo điện trở theo thời gian kết hợp buồng đo khí chuyên dụng và bộ điều khiển lưu lượng khối (MFC).

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 hệ thống hóa cơ sở lý thuyết về cảm biến khí điện trở dựa trên vật liệu oxit kim loại bán dẫn (SMO), cấu tạo cơ bản của cảm biến (đế, điện cực, lò nhiệt, màng nhạy khí) và các yêu cầu kỹ thuật đối với cảm biến trên đế dẻo. Tác giả phân tích các đặc tính cơ - nhiệt của các loại đế dẻo polyme (PET, PEN, PI/Kapton), chỉ ra ưu thế chịu nhiệt của đế Kapton (lên đến 410 °C).

Chương này trình bày chi tiết các đặc tính bán dẫn của $\text{SnO}_2$ ($E_g = 3,6\text{ eV}$, năng lượng liên kết 130 meV, độ linh động điện tử $70 - 260\text{ cm}^2/\text{Vs}$) và $\text{ZnO}$ ($E_g = 3,37\text{ eV}$, năng lượng liên kết 60 meV, độ linh động điện tử $\sim 400\text{ cm}^2/\text{Vs}$). Các mô hình toán học về sự uốn cong vùng năng lượng, phương trình Poisson, chiều dài Debye, hiện tượng hấp phụ oxy theo dải nhiệt độ, và ba cơ chế dẫn điện theo kích thước hạt tinh thể ($D \gg 2L$, $D \approx 2L$, $D < 2L$) được làm rõ. Đồng thời, chương 1 tổng quan các phương pháp nâng cao hiệu suất cảm biến ở nhiệt độ phòng: chế tạo cấu trúc 1-D (thanh/dây nano), màng mỏng nano, biến tính kim loại quý theo cơ chế nhạy hóa học (spillover) và nhạy điện tử (Yamazoe), chế tạo cấu trúc dị thể (lõi-vỏ, rẽ nhánh), hiệu ứng Schottky và hiệu ứng tự đốt nóng.

Chương 2: Thực nghiệm

Chương 2 trình bày toàn bộ quy trình công nghệ chế tạo mẫu và phương pháp phân tích thực nghiệm:

  • Chế tạo chíp điện cực: Quy trình quang khắc tạo điện cực $\text{Pt}$ trên đế $\text{Si/SiO}_2$ và trên đế dẻo Kapton sử dụng chất bám dính HMDS và chất cảm quang (PR).
  • Tổng hợp vật liệu nano:
    • Quy trình thủy nhiệt tổng hợp thanh nano và dây nano $\text{ZnO}$ bằng hóa chất kẽm nitrat và hexamethylenetetramine (HMTA) với hệ ổn định nhiệt bằng nước.
    • Quy trình CVD bốc bay nhiệt tạo dây nano $\text{SnO}_2$, dây nano $\text{ZnO}$ và các cấu trúc rẽ nhánh ($\text{SnO}_2\text{/ZnO}$, $\text{ZnO/SnO}_2$, $\text{SnO}_2\text{/SnO}_2$, $\text{ZnO/ZnO}$) trên hệ lò nhiệt tại Viện ITIMS, sử dụng xúc tác hạt vàng $\text{Au}$.
    • Quy trình phún xạ DC chế tạo màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton với các tỷ lệ khí $\text{Ar}:\text{O}_2$ khác nhau, kèm theo quy trình ủ nhiệt ổn định màng.
  • Thiết bị phân tích và đo đạc: Mô tả các thông số vận hành của hệ kính hiển vi FE-SEM, HR-TEM, các máy đo XRD, EDX, XPS, hệ chụp ảnh nhiệt IR, và sơ đồ nguyên lý của hệ đo tính chất nhạy khí sử dụng các bộ MFC điều khiển lưu lượng khí chính xác.

Chương 3: Cảm biến khí NO2 hoạt động ở nhiệt độ phòng/ tự đốt nóng trên cơ sở vật liệu SnO2 và ZnO định hướng phát triển cảm biến khí trên đế dẻo

Chương 3 tập trung công bố và thảo luận các kết quả nghiên cứu đối với hai nhóm cấu trúc:

  1. Cấu trúc nano một chiều của vật liệu $\text{ZnO}$:

    • Ảnh FE-SEM và TEM xác nhận sự hình thành cấu trúc thanh nano và dây nano $\text{ZnO}$ mọc trực tiếp trên chíp điện cực. Giản đồ XRD chứng minh cấu trúc tinh thể đơn pha wurtzite lục giác.
    • Khảo sát đặc tính I-V cho thấy tính chất tiếp xúc ohmic. Khi tiếp xúc với khí oxy hóa $\text{NO}_2$ ở nhiệt độ phòng, điện trở của cảm biến tăng mạnh do $\text{NO}_2$ bắt giữ thêm điện tử, làm mở rộng vùng nghèo bề mặt.
    • Đánh giá thời gian đáp ứng và hồi phục của cảm biến thanh nano và dây nano $\text{ZnO}$ theo các mức điện áp và nồng độ khí $\text{NO}_2$.

  2. Cấu trúc rẽ nhánh giữa dây nano $\text{SnO}_2$ và $\text{ZnO}$:

    • Chế tạo thành công 4 cấu trúc rẽ nhánh: $\text{SnO}_2\text{/ZnO}$ (nhánh $\text{ZnO}$ mọc trên thân $\text{SnO}_2$), $\text{ZnO/SnO}_2$, $\text{SnO}_2\text{/SnO}_2$, và $\text{ZnO/ZnO}$. Cấu trúc vi mô được xác nhận qua ảnh FE-SEM, TEM, HR-TEM và giản đồ SAED, XRD, EDX.
    • Đặc trưng nhạy khí ở nhiệt độ phòng cho thấy cấu trúc dị thể rẽ nhánh $\text{SnO}2\text{/ZnO}$ có hiệu suất vượt trội: tại nồng độ 1 ppm $\text{NO}2$, độ đáp ứng đạt 390 lần ($R{\text{gas}}/R{\text{air}}$), cao hơn đáng kể so với các cấu trúc rẽ nhánh đồng thể.
    • Cảm biến có độ chọn lọc cao với $\text{NO}_2$ khi so sánh với các khí thử nghiệm khác ($\text{CO}$, $\text{H}_2\text{S}$, $\text{NH}_3$, $\text{H}_2$), độ ổn định lặp lại tốt qua 8 chu kỳ đo liên tục và duy trì tính chất sau 6 tháng bảo quản. Cơ chế được giải thích dựa trên sự hình thành rào thế tiếp xúc dị thể n-n tại giao diện $\text{SnO}_2 - \text{ZnO}$ kết hợp với diện tích bề mặt riêng lớn của cấu trúc rẽ nhánh.

Chương 4: Cảm biến khí Hydro hoạt động ở nhiệt độ phòng/ tự đốt nóng dùng vật liệu màng mỏng SnO2/Pt chế tạo trên đế dẻo Kapton

Chương 4 trình bày các kết quả chế tạo và khảo sát cảm biến khí trên đế dẻo Kapton:

  • Khảo sát vi cấu trúc màng $\text{SnO}_2\text{/Pt}$:
    • Ảnh FE-SEM và ảnh quang học cho thấy màng $\text{SnO}_2$ bám dính tốt trên đế Kapton và bề mặt điện cực $\text{Pt}$.
    • Giản đồ XRD và phổ XPS xác định thành phần pha tinh thể của màng $\text{SnO}_2$ theo các tỷ lệ phún xạ $\text{Ar}:\text{O}_2$ (khảo sát tỷ lệ 1:1) và các chiều dày màng khác nhau (30 nm, 50 nm, 100 nm). Kích thước tinh thể được tính toán thông qua công thức Scherrer.
  • Hoạt động theo hiệu ứng tiếp xúc Schottky ở nhiệt độ phòng:
    • Đặc tính dòng - điện áp (I-V) thể hiện rõ đường cong phi tuyến của tiếp xúc dị thể kim loại - bán dẫn (Schottky) giữa điện cực $\text{Pt}$ và màng $\text{SnO}_2$.
    • Tại điện áp phân cực 0,7 V ở nhiệt độ phòng, cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$ (chiều dày 50 nm, tỷ lệ 1:1) đạt độ đáp ứng lên tới 991 lần khi tiếp xúc với 2000 ppm $\text{H}_2$. Cơ chế được làm rõ qua sự thay đổi chiều cao rào thế Schottky khi các phân tử $\text{H}_2$ bị phân tách xúc tác bởi $\text{Pt}$ và phản ứng với oxy bề mặt.
  • Hoạt động theo hiệu ứng tự đốt nóng (Joule heating):
    • Khảo sát đặc tính I-V ở các dải điện áp cao hơn và kiểm chứng sự gia nhiệt bằng ảnh chụp nhiệt hồng ngoại (IR).
    • Khi vận hành ở chế độ tự đốt nóng, cảm biến đạt độ đáp ứng 3 lần tại nồng độ 500 ppm $\text{H}_2$ với mức công suất tiêu thụ 89 $\mu\text{W}$.
    • Khảo sát tính chọn lọc đối với $\text{H}_2$ so với $\text{NO}_2$, $\text{CO}$, $\text{H}_2\text{S}$, $\text{NH}_3$ tại điện áp 5 V, kiểm tra độ bền trong môi trường độ ẩm biến thiên và độ ổn định chu kỳ làm việc.

Kết quả và những đóng góp mới

Đóng góp về mặt khoa học và lý luận

  1. Làm sáng tỏ cơ chế truyền hạt tải và biến đổi rào thế năng lượng tại các tiếp xúc dị thể n-n trong cấu trúc rẽ nhánh dây nano $\text{SnO}_2\text{/ZnO}$ ở điều kiện nhiệt độ phòng khi tiếp xúc với khí oxy hóa $\text{NO}_2$.
  2. Giải thích cơ chế điều biến rào thế tiếp xúc Schottky giữa kim loại $\text{Pt}$ và màng bán dẫn $\text{SnO}_2$ trên đế dẻo trong môi trường khí khử $\text{H}_2$, đồng thời chứng minh cơ chế tự đốt nóng bằng hiệu ứng Joule giúp kích hoạt phản ứng nhạy khí ở mức tiêu thụ công suất 89 $\mu\text{W}$.

Đóng góp về mặt công nghệ và thực tiễn

  1. Thiết lập và tối ưu hóa quy trình thủy nhiệt tạo cấu trúc thanh nano và dây nano $\text{ZnO}$ mọc trực tiếp lên chíp điện cực mà không cần các bước bóc tách cơ học phức tạp.
  2. Tối ưu hóa quy trình bốc bay nhiệt CVD hai giai đoạn để chế tạo thành công các cấu trúc dây nano rẽ nhánh ($\text{SnO}_2\text{/ZnO}$, $\text{ZnO/SnO}_2$, $\text{SnO}_2\text{/SnO}_2$, $\text{ZnO/ZnO}$). Trong đó, cảm biến rẽ nhánh $\text{SnO}_2\text{/ZnO}$ đạt độ đáp ứng 390 lần với 1 ppm $\text{NO}_2$ ở nhiệt độ phòng, có độ chọn lọc cao và độ bền trên 6 tháng.
  3. Chế tạo thành công cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$ trực tiếp trên đế dẻo Kapton bằng phương pháp phún xạ DC. Cảm biến hoạt động linh hoạt theo hai chế độ: hiệu ứng Schottky ở nhiệt độ phòng (độ đáp ứng 991 lần tại 2000 ppm $\text{H}_2$) và hiệu ứng tự đốt nóng với công suất tiêu thụ 89 $\mu\text{W}$ tại 500 ppm $\text{H}_2$.

Bảng tổng hợp các thông số nhạy khí chính đạt được trong luận án

Cấu trúc vật liệu Phương pháp chế tạo Loại đế Khí thử / Nồng độ Chế độ hoạt động Độ đáp ứng Công suất tiêu thụ
$\text{ZnO}$ thanh/dây nano Thủy nhiệt $\text{Si/SiO}_2$ $\text{NO}_2$ Nhiệt độ phòng Khảo sát theo áp Không cấp nhiệt ngoài
$\text{SnO}_2\text{/ZnO}$ rẽ nhánh Bốc bay nhiệt CVD $\text{Si/SiO}_2$ $\text{NO}_2$ / 1 ppm Nhiệt độ phòng 390 lần Không cấp nhiệt ngoài
$\text{SnO}_2\text{/Pt}$ màng mỏng Phún xạ DC Đế dẻo Kapton $\text{H}_2$ / 2000 ppm Hiệu ứng Schottky (0,7 V, RT) 991 lần Không cấp nhiệt ngoài
$\text{SnO}_2\text{/Pt}$ màng mỏng Phún xạ DC Đế dẻo Kapton $\text{H}_2$ / 500 ppm Tự đốt nóng (Joule) 3 lần 89 $\mu\text{W}$

Hạn chế và hướng nghiên cứu tiếp

Dựa trên nội dung công bố trong văn bản luận án, các hạn chế và hướng phát triển bao gồm:

  • Các cấu trúc nano một chiều và cấu trúc rẽ nhánh dây nano $\text{SnO}_2\text{/ZnO}$ mới được thực hiện và khảo sát trên đế cứng $\text{Si/SiO}_2$ như một bước nghiên cứu định hướng; việc tích hợp trực tiếp các cấu trúc rẽ nhánh này lên đế dẻo Kapton cần được tiếp tục hoàn thiện về mặt công nghệ bám dính.
  • Cần mở rộng khảo sát chi tiết độ bền cơ học của cảm biến trên đế dẻo Kapton qua các thử nghiệm uốn gập nhiều chu kỳ với các bán kính uốn cong khác nhau để đánh giá toàn diện khả năng ứng dụng thực tế.
  • Ảnh hưởng của độ ẩm môi trường lên tính chất nhạy khí ở nhiệt độ phòng vẫn là yếu tố cần các giải pháp biến tính bề mặt hoặc xử lý tín hiệu bổ sung trong các nghiên cứu tiếp theo.

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên môn cho các đối tượng:

  • Nghiên cứu sinh, học viên cao học và giảng viên thuộc các chuyên ngành Khoa học Vật liệu, Vật lý Kỹ thuật, Công nghệ Nano, Linh kiện Bán dẫn và Kỹ thuật Cơ điện tử.
  • Kỹ sư và nhà phát triển công nghệ cảm biến: Tham khảo quy trình công nghệ chế tạo màng mỏng bằng phún xạ DC trên đế polyme Kapton, quy trình CVD mọc dây nano rẽ nhánh, và quy trình thủy nhiệt mọc trực tiếp vật liệu nano lên điện cực.
  • Các nhóm nghiên cứu về thiết bị IoTs và điện tử y sinh: Ứng dụng mô hình cảm biến khí tự đốt nóng công suất thấp ($89\text{ }\mu\text{W}$) và cảm biến trên đế dẻo vào việc phát triển thiết bị giám sát môi trường cầm tay, thiết bị đeo thông minh và bao bì thực phẩm.

Câu hỏi thường gặp

1. Cấu trúc rẽ nhánh dị thể $\text{SnO}_2\text{/ZnO}$ đạt độ đáp ứng bao nhiêu đối với khí $\text{NO}_2$ ở nhiệt độ phòng?

Tại nồng độ 1 ppm $\text{NO}_2$ ở nhiệt độ phòng, cảm biến sử dụng cấu trúc rẽ nhánh dị thể $\text{SnO}_2\text{/ZnO}$ đạt độ đáp ứng là 390 lần, đồng thời thể hiện tính chọn lọc cao và duy trì độ lặp lại ổn định qua 8 chu kỳ đo cũng như sau 6 tháng bảo quản.

2. Cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton tiêu thụ công suất bao nhiêu khi hoạt động ở chế độ tự đốt nóng?

Khi hoạt động dựa trên hiệu ứng tự đốt nóng (Joule heating), cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton phát hiện khí $\text{H}_2$ ở nồng độ 500 ppm với độ đáp ứng đạt 3 lần và mức công suất tiêu thụ là 89 $\mu\text{W}$.

3. Hiệu ứng Schottky đóng vai trò như thế nào trong cảm biến $\text{SnO}_2\text{/Pt}$ phát hiện $\text{H}_2$ ở nhiệt độ phòng?

Hiệu ứng Schottky hình thành tại tiếp xúc giữa điện cực kim loại $\text{Pt}$ và màng bán dẫn $\text{SnO}_2$. Tại điện áp phân cực 0,7 V ở nhiệt độ phòng, khi tiếp xúc với khí khử $\text{H}_2$ (nồng độ 2000 ppm), các nguyên tử hydro hoạt hóa làm giảm chiều cao rào thế Schottky, giúp độ đáp ứng của cảm biến đạt mức 991 lần.

4. Vì sao đế dẻo Kapton (Polyimide) được lựa chọn thay thế cho PET và PEN trong chế tạo cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$?

Đế Kapton có khả năng chịu nhiệt độ cao (lên đến 410 °C so với 170 °C của PET và 220 °C của PEN), đồng thời kháng tốt các dung môi hóa học (ethanol, acetone, axit và kiềm yếu), đáp ứng được yêu cầu xử lý nhiệt và các công đoạn ăn mòn hóa học trong quy trình chế tạo cảm biến màng oxit kim loại.

5. Dạng ion oxy hấp phụ nào chi phối cơ chế nhạy khí của vật liệu SMO ở nhiệt độ phòng?

Ở dải nhiệt độ từ 25 °C đến 100 °C (bao gồm nhiệt độ phòng), các phân tử oxy hấp phụ trên bề mặt vật liệu SMO bắt giữ điện tử từ vùng dẫn để tồn tại chủ yếu ở dạng phân tử $\text{O}_2^-$, khác với dạng nguyên tử ($\text{O}^-$ và $\text{O}^{2-}$) vốn chỉ xuất hiện ở dải nhiệt độ cao hơn (100 °C đến 500 °C).

Kết luận

Luận án của tác giả Võ Thanh Được đã nghiên cứu và hoàn thiện các quy trình chế tạo vật liệu nano trên cơ sở $\text{SnO}_2$ và $\text{ZnO}$ (thanh nano, dây nano, cấu trúc rẽ nhánh $\text{SnO}_2\text{/ZnO}$, và màng mỏng $\text{SnO}_2\text{/Pt}$) phục vụ mục tiêu phát triển cảm biến khí hoạt động ở nhiệt độ phòng và tự đốt nóng. Các kết quả thực nghiệm nổi bật gồm việc chế tạo thành công cảm biến rẽ nhánh $\text{SnO}_2\text{/ZnO}$ có độ đáp ứng 390 lần với 1 ppm $\text{NO}_2$ ở nhiệt độ phòng, cùng cảm biến màng mỏng $\text{SnO}_2\text{/Pt}$ trên đế dẻo Kapton hoạt động theo hiệu ứng Schottky (đáp ứng 991 lần với 2000 ppm $\text{H}_2$) và hiệu ứng tự đốt nóng với công suất tiêu thụ 89 $\mu\text{W}$. Công trình đóng góp các giải pháp công nghệ chế tạo phù hợp với điều kiện trang thiết bị trong nước, cung cấp cơ sở dữ liệu thực nghiệm và lý thuyết cho hướng phát triển cảm biến khí trên đế dẻo ứng dụng trong Internet vạn vật (IoT) và thiết bị đeo thông minh.
