Nghiên Cứu Cấu Trúc Pha Trung Gian Của Các Ôxít 2 Nguyên Và 3 Nguyên

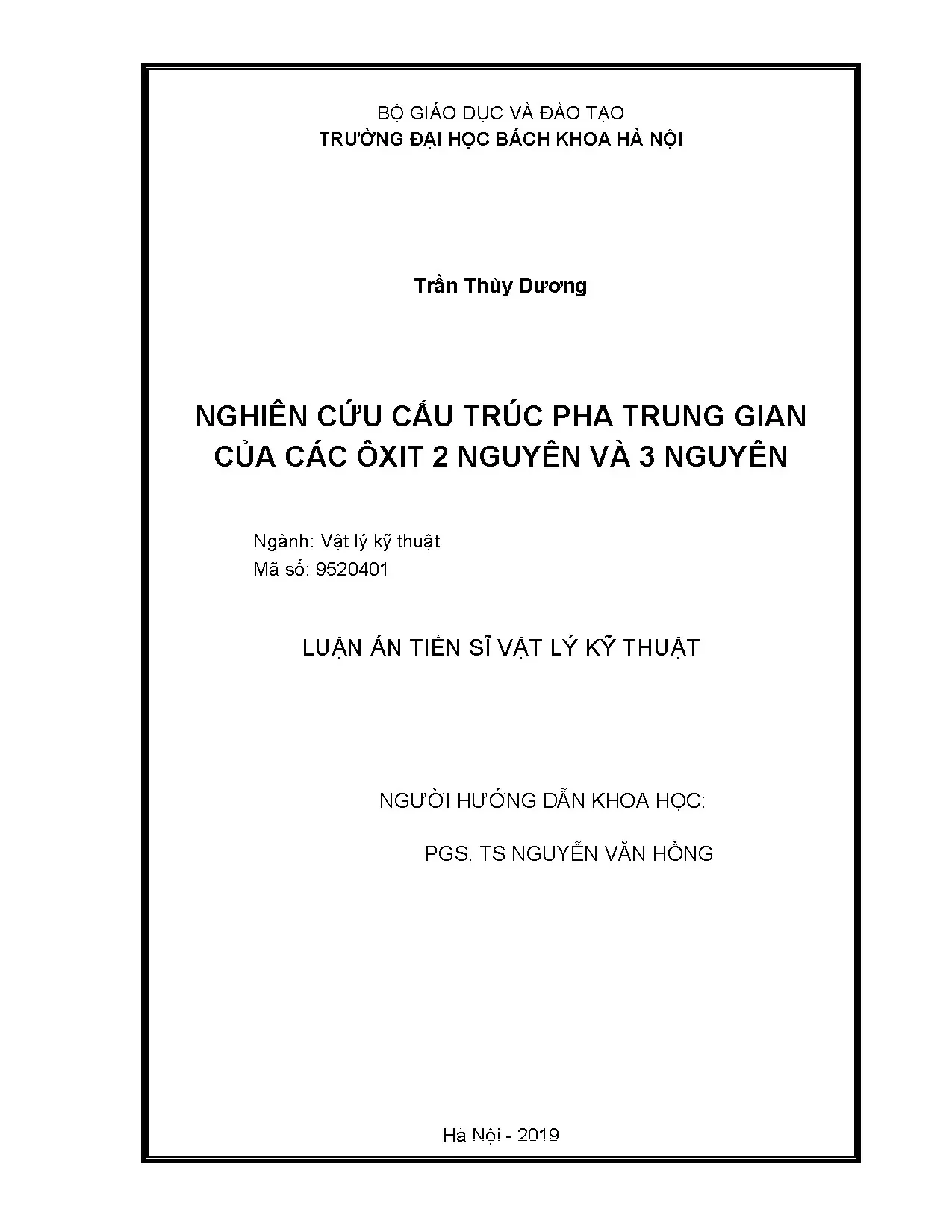

Nghiên cứu cấu trúc pha trung gian của các ôxít hai nguyên và ôxít ba nguyên như SiO2, GeO2, CaO.SiO2, MgO. 105 trang · Trường Đại Học Bách Khoa Hà Nội · 2019.

• Tác giả: Trần Thùy Dương
• Người hướng dẫn: PGS. TS Nguyễn Văn Hồng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Vật lý kỹ thuật
• Đề tài: Nghiên Cứu Cấu Trúc Pha Trung Gian Của Các Ôxít 2 Nguyên Và 3 Nguyên
• Loại tài liệu: luận án tiến sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. DANH MỤC CÁC TỪ VIẾT TẮT VÀ KÝ HIỆU
• 2. DANH MỤC CÁC BẢNG BIỂU
• 3. DANH MỤC CÁC HÌNH VẼ VÀ ĐỒ THỊ
• 4. ẢNH HƯỞNG CỦA ÁP SUẤT LÊN CẤU TRÚC MẠNG CỦA CÁC VẬT LIỆU ÔXIT
• 5. ỨNG DỤNG CỦA VẬT LIỆU ÔXIT TRONG VIỆC XỬ LÝ RÁC THẢI HẠT NHÂN
• 6. TỔNG QUAN CHUNG VỀ XỬ LÝ RÁC THẢI HẠT NHÂN
• 7. SIO2 VÀ MGO
• 8. PHƯƠNG PHÁP TÍNH TOÁN
• 8.1. Xây dựng mô hình
• 8.2. Phương pháp phân tích cấu trúc
• 8.2.1. Hàm phân bố xuyên tâm
• 8.2.2. Số phối trí
• 8.2.3. Phân bố khoảng cách và góc liên kết
• 8.2.4. Phân bố các loại ôxy cầu – ôxy không cầu
• 8.2.5. Phân bố các loại liên kết góc – cạnh – mặt

Tóm tắt

I. Tổng Quan Nghiên Cứu Cấu Trúc Pha Trung Gian Ôxít 2 3 Nguyên

Nghiên cứu cấu trúc pha trung gian của các ôxít hai nguyên và ôxít ba nguyên như SiO2, GeO2, CaO.SiO2, MgO.2SiO2 đóng vai trò quan trọng trong nhiều lĩnh vực. Các vật liệu này tồn tại phổ biến trong lòng Trái Đất ở trạng thái lỏng và vô định hình dưới áp suất cao. Hiểu rõ cấu trúc của chúng giúp giải mã các tính chất vật lý và hoạt động địa chấn, hỗ trợ dự đoán thảm họa. Bên cạnh đó, chúng còn có ứng dụng rộng rãi trong công nghiệp điện tử, gốm sứ, thủy tinh mỹ nghệ. Một ứng dụng quan trọng khác là lưu trữ kim loại độc hại và đồng vị phóng xạ trong rác thải hạt nhân thông qua phương pháp thủy tinh hóa. Tối ưu hóa thành phần để tạo ra các hệ thủy tinh bền vững, lưu trữ được lượng lớn chất thải độc hại là mối quan tâm hàng đầu của các nhà khoa học và chính phủ. Cơ cấu tổ chức thủy tinh silicat, topo mạng Si-O và lượng ôxy không cầu (NBO) trong mạng Si-O là những thông số then chốt cần được làm rõ. Mặc dù đã được nghiên cứu trong thời gian dài, những hiểu biết về các đặc điểm và thông số này vẫn còn đang được tranh luận và rất mới mẻ tại Việt Nam.

1.1. Tầm Quan Trọng Nghiên Cứu Vật Liệu Ôxít Hai Ba Nguyên

Nghiên cứu vật liệu ôxít hai và ba nguyên đóng vai trò then chốt trong việc hiểu rõ cấu trúc và tính chất của các vật liệu tồn tại trong điều kiện khắc nghiệt của Trái Đất. Các ôxít này không chỉ là thành phần chính của vỏ Trái Đất mà còn có nhiều ứng dụng quan trọng trong công nghiệp và công nghệ. Việc nghiên cứu cấu trúc của chúng giúp chúng ta hiểu rõ hơn về các quá trình địa chất và phát triển các vật liệu mới với các tính chất ưu việt.

1.2. Ứng Dụng Vật Liệu Ôxít Trong Xử Lý Rác Thải Hạt Nhân

Một trong những ứng dụng quan trọng của vật liệu ôxít là trong việc xử lý rác thải hạt nhân. Phương pháp thủy tinh hóa sử dụng các ôxít để tạo ra một ma trận bền vững, giúp cố định các chất thải phóng xạ và ngăn chặn chúng phát tán ra môi trường. Nghiên cứu cấu trúc và tính chất của các ôxít này là rất quan trọng để tối ưu hóa quá trình thủy tinh hóa và đảm bảo an toàn cho môi trường.

II. Thách Thức Nghiên Cứu Cấu Trúc Pha Ôxít Dưới Áp Suất Cao

Nghiên cứu cấu trúc pha của ôxít hai nguyên và ôxít ba nguyên dưới áp suất cao đặt ra nhiều thách thức. Các điều kiện khắc nghiệt này đòi hỏi các phương pháp nghiên cứu tiên tiến và phức tạp. Việc mô phỏng và phân tích cấu trúc ở áp suất cao là rất khó khăn do sự thay đổi đáng kể trong liên kết nguyên tử và cấu trúc mạng. Bên cạnh đó, việc giải thích các kết quả thực nghiệm cũng đòi hỏi sự hiểu biết sâu sắc về các hiện tượng vật lý và hóa học xảy ra trong điều kiện áp suất cao. Các nghiên cứu hiện tại vẫn còn nhiều tranh luận về các đặc điểm và thông số cấu trúc của các ôxít này.

2.1. Khó Khăn Trong Mô Phỏng Cấu Trúc Ôxít Áp Suất Cao

Mô phỏng cấu trúc ôxít dưới áp suất cao gặp nhiều khó khăn do sự thay đổi đáng kể trong liên kết nguyên tử và cấu trúc mạng. Các phương pháp mô phỏng cần phải tính đến các hiệu ứng lượng tử và tương tác đa thể để đảm bảo độ chính xác. Việc lựa chọn hàm thế tương tác phù hợp cũng là một thách thức quan trọng, vì các hàm thế này cần phải mô tả chính xác các tương tác giữa các nguyên tử trong điều kiện áp suất cao.

2.2. Giải Thích Kết Quả Thực Nghiệm Cấu Trúc Pha Ôxít

Giải thích các kết quả thực nghiệm về cấu trúc pha của ôxít dưới áp suất cao đòi hỏi sự hiểu biết sâu sắc về các hiện tượng vật lý và hóa học xảy ra trong điều kiện này. Các kết quả thực nghiệm thường phức tạp và khó giải thích do sự ảnh hưởng của nhiều yếu tố khác nhau, như nhiệt độ, áp suất và thành phần hóa học. Việc kết hợp các kết quả thực nghiệm với các mô phỏng lý thuyết là rất quan trọng để có được một bức tranh toàn diện về cấu trúc và tính chất của các ôxít.

III. Phương Pháp Nghiên Cứu Cấu Trúc Pha Trung Gian Vật Liệu Ôxít

Luận án này sử dụng phương pháp mô phỏng động lực học phân tử (ĐLHPT) để xây dựng các mẫu vật liệu ôxít GeO2, CaO.SiO2, SiO2, MgO. Đặc điểm cấu trúc của các vật liệu này được làm rõ thông qua các phương pháp phân tích cấu trúc như: Hàm phân bố xuyên tâm, Số phối trí, Phân bố khoảng cách và phân bố góc liên kết, Phân tích liên kết góc – cạnh –mặt, Phân tích ôxy không cầu (NBO) và ôxy cầu (BO); Phân tích các loại liên kết tricluster A-O-B, Phân tích đám (đám TOx, OTy, đám liên kết chung cạnh, góc, mặt). Các phương pháp này cho phép chúng ta hiểu rõ hơn về cấu trúc mạng, sự phân bố nguyên tử và các liên kết hóa học trong các vật liệu ôxít.

3.1. Ứng Dụng Động Lực Học Phân Tử ĐLHPT Nghiên Cứu Ôxít

Động lực học phân tử (ĐLHPT) là một phương pháp mô phỏng mạnh mẽ để nghiên cứu cấu trúc và tính chất của vật liệu ôxít. Phương pháp này cho phép chúng ta theo dõi chuyển động của các nguyên tử theo thời gian và tính toán các tính chất vật lý và hóa học của vật liệu. ĐLHPT đặc biệt hữu ích trong việc nghiên cứu các hệ phức tạp, như ôxít dưới áp suất cao, nơi mà các phương pháp thực nghiệm gặp nhiều khó khăn.

3.2. Phân Tích Cấu Trúc Vật Liệu Ôxít Bằng Hàm Phân Bố Xuyên Tâm

Hàm phân bố xuyên tâm (HPBXT) là một công cụ quan trọng để phân tích cấu trúc của vật liệu ôxít. HPBXT cho biết xác suất tìm thấy một nguyên tử ở một khoảng cách nhất định so với một nguyên tử khác. Phân tích HPBXT giúp chúng ta xác định các khoảng cách liên kết, số phối trí và cấu trúc trật tự gần của vật liệu ôxít.

IV. Ảnh Hưởng Áp Suất Lên Cấu Trúc Pha Vật Liệu Ôxít GeO2 CaO

Nghiên cứu sinh đã khảo sát sự chuyển đổi cấu trúc pha của mạng GeO2 lỏng và CaO.SiO2 thủy tinh trong dải áp suất 0÷100 GPa, sự phân bố kích thước các đám GeO5/SiO5 và GeO6/SiO6, các đám liên kết chung cạnh và chung mặt, trong đó tồn tại các đa diện cô lập ở bên trong các đám cấu trúc khác, đây có thể được coi là các khuyết tật. Tất cả những điều này cho thấy tính đa hình và không đồng nhất trong cấu trúc của GeO2 và CaO. Lần đầu tiên đã giải thích nguồn gốc của sự phân tách đỉnh đầu tiên trong hàm phân bố xuyên tâm của cặp Ge-Ge và Si-Si ở áp suất cao. Điều này mở ra khả năng có thể nhận biết được sự chuyển pha cấu trúc bằng cách đo đạc.

4.1. Chuyển Đổi Cấu Trúc Mạng GeO2 Lỏng Dưới Áp Suất Cao

Nghiên cứu cho thấy mạng GeO2 lỏng trải qua sự chuyển đổi cấu trúc pha đáng kể dưới áp suất cao. Các đa diện GeO4 chuyển đổi thành GeO5 và GeO6, dẫn đến sự thay đổi trong cấu trúc mạng và tính chất vật lý. Sự phân bố kích thước của các đám GeOx (x=4, 5, 6) thay đổi theo áp suất, cho thấy sự tái cấu trúc của mạng GeO2.

4.2. Ảnh Hưởng Áp Suất Lên Cấu Trúc Thủy Tinh CaO.SiO2

Áp suất cao cũng ảnh hưởng đến cấu trúc của thủy tinh CaO.SiO2. Nghiên cứu cho thấy sự thay đổi trong số phối trí của các nguyên tử và sự phân bố của các liên kết hóa học. Sự phân tách đỉnh đầu tiên trong hàm phân bố xuyên tâm của cặp Si-Si được quan sát thấy ở áp suất cao, cho thấy sự thay đổi trong cấu trúc trật tự gần của thủy tinh CaO.SiO2.

V. Vai Trò Nguyên Tố Điều Chỉnh Mạng Trong Cấu Trúc Pha Ôxít

Luận án đã khảo sát sự khác nhau trong cấu trúc mạng của silicat CaO.2SiO2 so với mạng silica (SiO2). Qua đó, luận án đã làm rõ hơn vai trò của các nguyên tố điều chỉnh mạng và nguyên tố trung gian trong mạng Si-O, giải thích cơ chế cố định các ion kim loại trong mạng silica. Từ đó định hướng ứng dụng trong việc xử lý chất thải nguy hại bằng cách cố định các nguyên tố độc hại ở dạng thủy tinh. Các nguyên tố điều chỉnh mạng như Ca, Mg có ảnh hưởng lớn đến cấu trúc và tính chất của mạng Si-O.

5.1. Cơ Chế Cố Định Ion Kim Loại Trong Mạng Silica

Các nguyên tố điều chỉnh mạng đóng vai trò quan trọng trong việc cố định các ion kim loại trong mạng silica. Các ion kim loại có thể liên kết với các ôxy không cầu (NBO) trong mạng silica, tạo ra các liên kết bền vững và ngăn chặn sự phát tán của các ion kim loại. Hiểu rõ cơ chế này là rất quan trọng để phát triển các vật liệu thủy tinh hiệu quả cho việc xử lý chất thải nguy hại.

5.2. Ảnh Hưởng Của Ca Mg Lên Cấu Trúc Mạng Si O

Các nguyên tố điều chỉnh mạng như Ca và Mg có ảnh hưởng lớn đến cấu trúc mạng Si-O. Ca và Mg có thể thay đổi số phối trí của các nguyên tử Si và O, tạo ra các khuyết tật và thay đổi tính chất vật lý và hóa học của mạng Si-O. Nghiên cứu sự ảnh hưởng của các nguyên tố điều chỉnh mạng là rất quan trọng để tối ưu hóa cấu trúc và tính chất của các vật liệu thủy tinh.

VI. Ứng Dụng Thực Tiễn Nghiên Cứu Cấu Trúc Pha Ôxít 2 3 Nguyên

Các kết quả nghiên cứu của luận án góp phần làm phong phú thêm cơ sở dữ liệu về các vật liệu ôxít GeO2, CaO.SiO2, SiO2, MgO.2SiO2 thủy tinh và lỏng ở áp suất cao. Đặc điểm cấu trúc của các vật liệu ôxít ở trạng thái lỏng và thủy tinh dưới áp suất cao sẽ đóng góp một phần quan trọng trong việc tối ưu hóa về thành phần và chế biến thủy tinh cũng như hiểu rõ hơn các hoạt động địa chấn trong khoa học Trái Đất. Đặc biệt, sự hiểu biết cấu trúc mạng Si-O của thủy tinh silicat rất hữu ích trong việc ứng dụng thủy tinh hóa các chất thải nguy hại.

6.1. Tối Ưu Hóa Thành Phần Và Chế Biến Thủy Tinh

Hiểu rõ cấu trúc pha của các vật liệu ôxít giúp tối ưu hóa thành phần và quy trình chế biến thủy tinh. Bằng cách điều chỉnh thành phần và điều kiện chế biến, chúng ta có thể tạo ra các vật liệu thủy tinh với các tính chất mong muốn, như độ bền cao, khả năng chịu nhiệt tốt và khả năng lưu trữ chất thải nguy hại hiệu quả.

6.2. Giải Mã Hoạt Động Địa Chấn Trong Khoa Học Trái Đất

Nghiên cứu cấu trúc pha của các vật liệu ôxít dưới áp suất cao cũng đóng góp vào việc giải mã các hoạt động địa chấn trong khoa học Trái Đất. Các ôxít là thành phần chính của lớp phủ Trái Đất, và cấu trúc của chúng ảnh hưởng đến các quá trình địa chất, như sự lan truyền sóng địa chấn và sự hình thành núi lửa. Hiểu rõ cấu trúc của các ôxít giúp chúng ta dự đoán và giảm thiểu tác động của các thảm họa tự nhiên.

Nội dung chính

Tổng quan luận án

Luận án tiến sĩ "Nghiên cứu cấu trúc pha trung gian của các ôxit 2 nguyên và 3 nguyên" được thực hiện bởi nghiên cứu sinh Trần Thùy Dương dưới sự hướng dẫn khoa học của PGS. TS. Nguyễn Văn Hồng, chuyên ngành Vật lý kỹ thuật (mã số 9520401) tại Trường Đại học Bách khoa Hà Nội năm 2019.

Về tính cấp thiết và khoảng trống nghiên cứu, các vật liệu ôxit như $\text{SiO}_2$, $\text{GeO}_2$, $\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$ và $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$ là các thành phần chủ yếu tồn tại trong lòng Trái Đất ở trạng thái lỏng và vô định hình dưới điều kiện áp suất cao. Cấu trúc mạng, sự chuyển đổi pha trung gian cũng như phân bố không gian của chúng ở điều kiện sâu trong lòng đất vẫn còn nhiều vấn đề chưa được làm rõ. Bên cạnh đó, các vật liệu này giữ vai trò quan trọng trong công nghiệp điện tử, quang học, chế tạo gốm sứ và đặc biệt là công nghệ thủy tinh hóa để cô lập, lưu trữ các kim loại nặng độc hại và các đồng vị phóng xạ từ rác thải hạt nhân. Mặc dù đã có nhiều nghiên cứu thực nghiệm và lý thuyết, các vấn đề về cấu trúc topo mạng $\text{Si-O}$, sự hình thành các đa diện phối trí cao, nguồn gốc phân tách đỉnh trong hàm phân bố xuyên tâm và cơ chế giam giữ các ion kim loại thông qua các tâm điện tích âm vẫn đang tồn tại nhiều tranh luận khoa học.

Mục tiêu nghiên cứu của luận án bao gồm:

1. Nghiên cứu cấu trúc pha trung gian của các vật liệu ôxit vô định hình, thủy tinh và lỏng ở các điều kiện nhiệt độ và áp suất khác nhau (áp suất từ $0$ đến $100\text{ GPa}$).
2. Nghiên cứu ảnh hưởng của các nguyên tố điều chỉnh mạng ($\text{Ca}$, $\text{Mg}$) và nguyên tố trung gian ($\text{Al}$) đến cấu trúc mạng $\text{Si-O}$, định hướng ứng dụng trong xử lý kim loại độc hại và rác thải hạt nhân.

Đối tượng nghiên cứu là các pha cấu trúc trung gian hình thành trong quá trình chuyển đổi cấu trúc của các hệ ôxit hai nguyên và ba nguyên ($\text{GeO}_2$, $\text{CaO}\cdot\text{SiO}_2$, $\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$, $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$) dưới các điều kiện nhiệt độ, áp suất và thành phần hóa học khác nhau.

Phạm vi nghiên cứu được xác định cụ thể gồm hai nội dung:

1. Đặc trưng cấu trúc của $\text{GeO}_2$ lỏng (ở nhiệt độ $3500\text{ K}$) và $\text{CaO}\cdot\text{SiO}_2$ thủy tinh (ở nhiệt độ $300\text{ K}$) trong dải áp suất nén $0\div100\text{ GPa}$.
2. Vai trò của nguyên tố điều chỉnh mạng ($\text{Mg}$, $\text{Ca}$) và nguyên tố trung gian ($\text{Al}$) trong mạng $\text{Si-O}$ ở các điều kiện nhiệt độ ($300\text{ K}$, $3200\text{ K}$) và áp suất ($0\div20\text{ GPa}$).

Tổng quan tài liệu và vị trí của luận án

Luận án đã tổng quan hệ thống 96 tài liệu tham khảo trong nước và quốc tế liên quan đến cấu trúc của ôxit vô định hình, thủy tinh và lỏng dưới áp suất cao cũng như công nghệ thủy tinh hóa chất thải hạt nhân.

Về hệ $\text{GeO}_2$, tác giả điểm lại các công trình của Hailian Li và Yaghi (1998), Cuello (2007), Henderson (2006), Sharma (2006), Wolf (1999) chỉ ra rằng ở áp suất khí quyển, $\text{GeO}_2$ có cấu trúc mạng tứ diện với liên kết chung góc, khoảng cách liên kết $\text{Ge-O}$ trung bình $\sim1{,}74\text{ \AA}$, các góc $\text{O-Ge-O}$ và $\text{Ge-O-Ge}$ lần lượt là $109^\circ$ và $130^\circ$. Các nghiên cứu thực nghiệm EXAFS, nhiễu xạ tia X và nơtrôn của Tolentino (1989), Ding (2010), Zeidler (2015), Marrocchelli (2012), Crichton (2010) cho thấy khi tăng áp suất, độ dài liên kết $\text{Ge-O}$ tăng từ $1{,}74\text{ \AA}$ lên $1{,}82\text{ \AA}$ (ở $13\text{ GPa}$) và xuất hiện trạng thái trung gian $\text{GeO}_5$ ở $6\div10\text{ GPa}$ trước khi chuyển sang mạng bát diện $\text{GeO}_6$ hoàn toàn ở $15\text{ GPa}$ hoặc $30\text{ GPa}$. Đặc biệt, nghiên cứu của Yoshio Kono và cộng sự (2016) cùng nghiên cứu của Duffy (2014) ghi nhận sự phân tách đỉnh thứ hai của hàm phân bố khoảng cách $\text{Ge-Ge}$ thành đỉnh kép ($2{,}82\text{ \AA}$ và $3{,}21\text{ \AA}$ tại $22{,}6\text{ GPa}$; $2{,}79\text{ \AA}$ và $3{,}24\text{ \AA}$ tại $37{,}9\text{ GPa}$; $2{,}73\text{ \AA}$ và $3{,}15\text{ \AA}$ tại $49{,}4\text{ GPa}$; $2{,}73\text{ \AA}$ và $3{,}13\text{ \AA}$ tại $61{,}4\text{ GPa}$) và hợp nhất trở lại thành một đỉnh duy nhất ở áp suất trên $72{,}5\text{ GPa}$. Nhóm tác giả P. K. Hung và N. V. Hong (2009, 2013) cũng đã quan sát tính đa hình và sự cùng tồn tại của các đa diện $\text{GeO}_4$, $\text{GeO}_5$, $\text{GeO}_6$ nhưng các kết luận trước đó chủ yếu dừng lại ở phân tích hình ảnh định tính.

Về hệ silicat $\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$ và $\text{Al}_2\text{O}_3\cdot\text{SiO}_2$, các công trình của Shim (2009), Cormier và Cuello (2011), Koziatek và cộng sự (2015), L. T. San, N. V. Hong, P. K. Hung (2016), Lehlohonolo Mongalo (2016), Massiot (2008), Dean Nevins (2009), Wilding (2004, 2008) đã khảo sát sự thay đổi số phối trí của $\text{Si}$ và cation mạng. Nghiên cứu thực nghiệm cho thấy khoáng wollastonite ($\text{CaO}\cdot\text{SiO}_2$) chuyển sang vô định hình ở $25{,}6\text{ GPa}$ ($300\text{ K}$). Về ứng dụng thủy tinh hóa rác thải hạt nhân, các công trình của Clark (1984), Wójcik (2007), Ezz-Eldin (2001), Calas (2006, 2014), Batyukhnova (2007) nhấn mạnh vai trò của ma trận silicat trong việc cố định các nguyên tố nhóm actini ($\text{U}$, $\text{Pu}$, $\text{Cm}$) và các sản phẩm phân hạch ($\text{Cs}$, $\text{Sr}$, $\text{Co}$).

Khoảng trống nghiên cứu được luận án lựa chọn giải quyết:

• Cung cấp phân tích định lượng chi tiết về sự phân bố không gian 3 chiều và quy mô kích thước của các đám đa diện $\text{GeO}_x$ và $\text{SiO}_x$ ($x=4, 5, 6$) cũng như các đám liên kết chung góc, chung cạnh, chung mặt.
• Giải thích bản chất vi mô của hiện tượng phân tách đỉnh đầu tiên trong hàm phân bố xuyên tâm của cặp $\text{Ge-Ge}$ và $\text{Si-Si}$ ở áp suất cao.
• Làm rõ topo mạng $\text{Si-O}$, sự phân bố ôxy cầu (BO), ôxy không cầu (NBO), ôxy tự do (FO) và cơ chế hình thành các tâm điện tích âm dạng $\text{NBO}$ và $(\text{TO}_x)^-$ để cố định các ion kim loại điều chỉnh mạng trong ma trận thủy tinh silicat.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án sử dụng phương pháp mô phỏng động lực học phân tử (ĐLHPT) cổ điển để xây dựng và khảo sát các mô hình cấu trúc nguyên tử của vật liệu ôxit.

Các mô hình thế tương tác cặp được sử dụng bao gồm:

• Hàm thế BKS (Van Beets – Kramer – Van Santen) dùng cho hệ $\text{SiO}_2$.
• Hàm thế OE dùng cho hệ $\text{GeO}_2$.
• Hàm thế Oganov (OG) dùng cho hệ $\text{MgO}$.
• Các bộ thông số thế tương tác thực nghiệm cho hệ $\text{CaO}\cdot\text{SiO}_2$ và $\text{Al}_2\text{O}_3$.

Quy trình tính toán nhiệt động lực học được tiến hành qua các tập hợp thống kê:

• Tập hợp số hạt, áp suất và nhiệt độ không đổi (NPT) để nén và cân bằng hệ ở các mức áp suất xác định.
• Tập hợp số hạt, thể tích và năng lượng không đổi (NVE) để thu thập dữ liệu cấu trúc vi mô và tính toán các đại lượng vật lý.

Các kỹ thuật và công cụ phân tích cấu trúc được triển khai:

• Hàm phân bố xuyên tâm (HPBXT, biểu diễn qua $g(r)$ hoặc $G(r)$): Xác định khoảng cách liên kết trung bình giữa các cặp nguyên tử ($\text{Ge-Ge}$, $\text{Ge-O}$, $\text{O-O}$, $\text{Si-Si}$, $\text{Si-O}$, $\text{Ca-O}$, $\text{Mg-O}$, $\text{Al-O}$).
• Phân bố số phối trí (CN): Xác định số nguyên tử lân cận gần nhất thông qua tích phân bán kính cầu phối trí thứ nhất.
• Phân tích phân bố góc liên kết và độ dài liên kết: Góc $\text{O-T-O}$ bên trong đa diện và góc $\text{T-O-T}$ giữa các đa diện ($\text{T} = \text{Si}, \text{Ge}, \text{Al}$).
• Phân loại nguyên tử ôxy: Phân chia thành ôxy cầu ($\text{BO}$ - liên kết với 2 nguyên tử tạo mạng), ôxy không cầu ($\text{NBO}$ - liên kết với 1 nguyên tử tạo mạng), ôxy tự do ($\text{FO}$ - không liên kết với nguyên tử tạo mạng $\text{Si}$), ôxy chỉ liên kết với $\text{Si}$ ($\text{O}{\text{Si}}$), và ôxy liên kết đồng thời với $\text{Si}$ và cation kim loại ($\text{O}{\text{Si,Mg}}$, $\text{O}_{\text{Si,Ca}}$).
• Phân tích liên kết topo mạng: Xác định các kiểu kết nối giữa các khối đa diện $\text{TO}_x$ gồm liên kết chung góc (corner-sharing), chung cạnh (edge-sharing), chung mặt (face-sharing).
• Phân tích cấu trúc đám (cluster analysis): Đánh giá số lượng ($N_c$) và số nguyên tử ($N_a$) của các đám đa diện phối trí ($\text{SiO}_4, \text{SiO}_5, \text{SiO}_6, \text{GeO}_4, \text{GeO}_5, \text{GeO}_6, \text{AlO}_3, \text{AlO}_4, \text{AlO}_5, \text{AlO}_6$), các đám liên kết chung cạnh/mặt/góc và các mạng con $\text{SiO}_x$, $\text{AlO}_x$, $\text{OSi}_y$, $\text{OAl}_y$.
• Phân tích liên kết tricluster dạng $\text{A-O-B}$ ($\text{A}, \text{B} = \text{Si}, \text{Al}$).

Thông số / Kỹ thuật	Chi tiết áp dụng trong luận án
Đối tượng mô phỏng	$\text{GeO}_2$ lỏng, $\text{CaO}\cdot\text{SiO}_2$ thủy tinh, $\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$, $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$
Hàm thế tương tác	Thế BKS ($\text{SiO}_2$), Thế OE ($\text{GeO}_2$), Thế OG/Oganov ($\text{MgO}$), Tham số thế cho $\text{CaO}$ và $\text{Al}_2\text{O}_3$
Tập hợp mô phỏng	NPT (cân bằng áp suất - nhiệt độ), NVE (thu thập dữ liệu cấu trúc)
Thang áp suất khảo sát	$0\div100\text{ GPa}$ (đối với $\text{GeO}_2$, $\text{CaO}\cdot\text{SiO}_2$); $0\div20\text{ GPa}$ (đối với $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$)
Thang nhiệt độ khảo sát	$300\text{ K}$ (thủy tinh $\text{CaO}\cdot\text{SiO}_2, \text{MgO}\cdot\text{SiO}_2$), $3200\text{ K}$ ($\text{MgO}\cdot\text{SiO}_2$), $3500\text{ K}$ ($\text{GeO}_2$ lỏng)
Đại lượng cấu trúc chính	HPBXT $g(r)$, số phối trí CN, góc liên kết, tỷ lệ $\text{BO/NBO/FO}$, kích thước đám đa diện và kiểu liên kết góc/cạnh/mặt

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 trình bày tổng quan các nghiên cứu thực nghiệm và mô phỏng lý thuyết về ảnh hưởng của áp suất cao lên cấu trúc mạng của các ôxit hai nguyên ($\text{GeO}_2$, $\text{SiO}_2$) và ba nguyên ($\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$, $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$). Nội dung chương điểm lại các pha tinh thể và quy luật chuyển pha dưới áp suất của $\text{GeO}_2$ từ cấu trúc dạng $\alpha$-thạch anh (số phối trí 4, liên kết chung góc) sang dạng rutin ($10\text{ GPa}$), dạng $\text{CaCl}_2$ ($25\text{ GPa}$), dạng $\alpha\text{-PbO}_2$ ($44\text{ GPa}$) và dạng pyrite ($70\div90\text{ GPa}$ với số phối trí 6, ưu thế liên kết chung cạnh và chung góc).

Chương 1 cũng tổng quan cơ sở khoa học của công nghệ thủy tinh hóa rác thải hạt nhân và chất thải kim loại nặng. Tác giả phân tích các tiêu chuẩn bắt buộc đối với vật liệu nền thủy tinh hóa gồm: độ bền cơ học, độ bền nhiệt cao, tính ổn định hóa học, khả năng kết hợp đa dạng các loại đồng vị phóng xạ với tỷ lệ khối lượng lớn, khả năng chống chịu bức xạ ($\alpha, \beta, \gamma, \text{nơtrôn}$) và nhiệt độ nung chảy xử lý thấp (dưới $1200^\circ\text{C}$) nhằm tránh sự bay hơi của các sản phẩm phân hạch phóng xạ. Cấu trúc mạng ngẫu nhiên của silicat được xác định là ma trận phù hợp nhất đáp ứng các đòi hỏi kỹ thuật này.

Chương 2: Phương pháp tính toán

Chương 2 mô tả chi tiết phương pháp xây dựng mô hình tính toán động lực học phân tử cho các mẫu $\text{GeO}_2$, $\text{SiO}_2$, $\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$ và $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$. Tác giả thiết lập các bảng thông số thế tương tác gồm: bảng thông số thế BKS cho hệ $\text{SiO}_2$, thế OE cho hệ $\text{GeO}_2$, các thông số thế cho hệ $\text{CaO}$, thế Oganov cho hệ $\text{MgO}$ và thế tương tác cho hệ $\text{Al}_2\text{O}_3$.

Chương này trình bày cơ sở toán học và thuật toán phân tích vi cấu trúc:

• Thuật toán xác định hàm phân bố xuyên tâm cặp $g(r)$ và số phối trí lân cận.
• Thuật toán phân loại các đơn vị cấu trúc $\text{TO}_x$ ($x=3, 4, 5, 6$).
• Phương pháp phân tích topo mạng: xác định tỷ lệ các nguyên tử ôxy cầu ($\text{BO}$), ôxy không cầu ($\text{NBO}$), ôxy tự do ($\text{FO}$), và các nhóm ôxy liên kết hỗn hợp $\text{O}{\text{Si}}$, $\text{O}{\text{Si,Mg}}$, $\text{O}_{\text{Si,Ca}}$.
• Phương pháp phân tích liên kết chung góc, chung cạnh, chung mặt giữa các đa diện kề nhau.
• Thuật toán phân tích đám (cluster analysis) để tính toán số lượng đám ($N_c$), quy mô số nguyên tử trong từng đám ($N_a$) và kích thước không gian ba chiều của các pha cấu trúc trung gian.

Chương 3: Ảnh hưởng của áp suất lên cấu trúc của các vật liệu ôxit

Chương 3 tập trung khảo sát cấu trúc của $\text{GeO}_2$ lỏng (ở nhiệt độ $3500\text{ K}$) và thủy tinh $\text{CaO}\cdot\text{SiO}_2$ (ở nhiệt độ $300\text{ K}$) dưới dải áp suất nén từ $0$ đến $100\text{ GPa}$.

Đối với $\text{GeO}_2$ lỏng:

• Khi áp suất tăng từ $0$ đến $100\text{ GPa}$, mật độ của hệ tăng liên tục (Bảng 3.1). Cấu trúc chuyển đổi dần từ cấu trúc tứ diện $\text{GeO}_4$ sang cấu trúc bát diện $\text{GeO}_6$ thông qua pha trung gian $\text{GeO}_5$.
• Tại các áp suất trung gian ($9, 12, 15, 20\text{ GPa}$), cấu trúc thể hiện tính đa hình rõ rệt với sự cùng tồn tại đồng thời của cả ba loại đa diện $\text{GeO}_4$, $\text{GeO}_5$ và $\text{GeO}_6$. Kích thước các đám $\text{GeO}_5$ và $\text{GeO}_6$ tăng lên trong khi các đám $\text{GeO}_4$ giảm kích thước và phân rã (Bảng 3.2).
• Về topo liên kết: Ở áp suất thấp, liên kết chung góc chiếm ưu thế tuyệt đối (ví dụ đám liên kết chung góc gồm 452 nguyên tử ở $9\text{ GPa}$). Khi tăng áp suất, số lượng liên kết chung cạnh và chung mặt tăng mạnh (ví dụ đám liên kết chung mặt gồm 120 nguyên tử xuất hiện ở $30\text{ GPa}$) (Bảng 3.3, 3.4, 3.5).
• Giải thích hiện tượng tách đỉnh thứ nhất trong HPBXT cặp $\text{Ge-Ge}$: Tại áp suất cao, hàm phân bố xuyên tâm xuất hiện đỉnh kép. Luận án chỉ ra rằng đỉnh ở khoảng cách ngắn tương ứng với khoảng cách giữa các nguyên tử $\text{Ge}$ trong các đa diện liên kết chung cạnh và chung mặt, trong khi đỉnh ở khoảng cách lớn hơn tương ứng với các liên kết chung góc. Sự xuất hiện ngày càng nhiều của các liên kết chung cạnh khi mạng bị nén chặt chính là nguồn gốc vi mô dẫn đến sự phân tách đỉnh này, tương ứng với sự chuyển dịch sang cấu trúc tinh thể kiểu $\text{CaCl}_2$ và sau đó hợp nhất lại ở cấu trúc dạng pyrite tại áp suất siêu cao.

Đối với thủy tinh $\text{CaO}\cdot\text{SiO}_2$:

• Khảo sát sự thay đổi khoảng cách liên kết và số phối trí $\text{Si-O}$ và $\text{Ca-O}$ theo áp suất. Ở $0{,}1\text{ MPa}$ ($300\text{ K}$), khoảng cách $\text{Si-O}$ là $1{,}62\text{ \AA}$ (số phối trí $4{,}0$), khoảng cách $\text{Si-Si}$ là $3{,}17\text{ \AA}$, góc $\text{Si-O-Si}$ là $148{,}4^\circ$, khoảng cách $\text{Ca-O}$ là $2{,}34\text{ \AA}$ (số phối trí $6{,}5$). Khi nén đến $15\text{ GPa}$, khoảng cách $\text{Si-O}$ giảm còn $1{,}60\text{ \AA}$, $\text{Si-Si}$ còn $3{,}06\text{ \AA}$, góc $\text{Si-O-Si}$ giảm xuống $\sim138^\circ$, khoảng cách $\text{Ca-O}$ giảm còn $2{,}28\text{ \AA}$.
• Quá trình chuyển đổi từ $\text{SiO}_4$ sang $\text{SiO}_5$ và $\text{SiO}_6$ diễn ra cùng với sự hình thành các đám liên kết chung cạnh (đạt 202 nguyên tử ở $100\text{ GPa}$) và chung mặt (26 nguyên tử ở $100\text{ GPa}$) (Bảng 3.6, 3.7, 3.8, 3.9).
• Luận án ghi nhận và giải thích sự tách đỉnh đầu tiên của HPBXT cặp $\text{Si-Si}$ tại áp suất $40\text{ GPa}$ tương tự như cơ chế đã phát hiện ở hệ $\text{GeO}_2$.

Áp suất / Hệ mẫu	Đặc trưng cấu trúc trật tự gần (SRO)	Đặc trưng trật tự khoảng trung (IRO) & Topo	Dấu hiệu phân tách HPBXT
$\text{GeO}_2$ ($0\text{ GPa}$, $3500\text{ K}$)	Chủ yếu $\text{GeO}_4$, khoảng cách $\text{Ge-O} \sim 1{,}74\text{ \AA}$, góc $\text{O-Ge-O} \sim 109^\circ$	Liên kết chung góc chiếm ưu thế, mạng không gian mở	Đỉnh đơn $\text{Ge-Ge}$
$\text{GeO}_2$ ($15\div30\text{ GPa}$, $3500\text{ K}$)	Cùng tồn tại $\text{GeO}_4, \text{GeO}_5, \text{GeO}_6$; $\text{Ge-O}$ tăng lên $\sim 1{,}82\text{ \AA}$	Xuất hiện và phát triển mạnh các đám liên kết chung cạnh và chung mặt	Xuất hiện đỉnh kép $\text{Ge-Ge}$ (khoảng cách ngắn: chung cạnh/mặt; khoảng cách dài: chung góc)
$\text{GeO}_2$ ($>72{,}5\text{ GPa}$, $3500\text{ K}$)	$\text{GeO}_6$ chiếm ưu thế hoàn toàn, số phối trí đạt 6	Mạng bát diện nén chặt, tương đồng pha tinh thể pyrite	Đỉnh kép hợp nhất thành đỉnh đơn
$\text{CaO}\cdot\text{SiO}_2$ ($0{,}1\text{ MPa}$, $300\text{ K}$)	$\text{SiO}_4$ ($\text{CN}=4{,}0$), $\text{Si-O}=1{,}62\text{ \AA}$, $\text{Ca-O}=2{,}34\text{ \AA}$ ($\text{CN}=6{,}5$)	Tứ diện $\text{SiO}_4$ nối góc xen kẽ với các bát diện $\text{CaO}_6$, giàu $\text{NBO}$	Đỉnh đơn $\text{Si-Si}$ ($3{,}17\text{ \AA}$)
$\text{CaO}\cdot\text{SiO}_2$ ($40\div100\text{ GPa}$, $300\text{ K}$)	Xuất hiện $\text{SiO}_5, \text{SiO}_6$; $\text{Si-O}$ và góc $\text{Si-O-Si}$ co ngắn/thu hẹp	Hình thành các đám $\text{SiO}_6$ lớn, tăng số lượng liên kết chung cạnh/mặt	Phân tách đỉnh thứ nhất $\text{Si-Si}$ tại $40\text{ GPa}$

Chương 4: Vai trò của các nguyên tố điều chỉnh mạng và nguyên tố trung gian trong mạng Si-O

Chương 4 làm rõ ảnh hưởng của các cation biến tính ($\text{Ca}^{2+}, \text{Mg}^{2+}$) và cation trung gian ($\text{Al}^{3+}$) đến mạng silicat:

1. Hệ $\text{MgO}\cdot\text{SiO}_2$ so sánh với $\text{SiO}_2$ tinh khiết (ở $300\text{ K}$ và $3200\text{ K}$):
   • Trong $\text{SiO}_2$ tinh khiết, hầu hết các nguyên tử ôxy đều là ôxy cầu ($\text{BO}$).
   • Khi đưa $\text{MgO}$ vào mạng silica, các cation $\text{Mg}^{2+}$ phá vỡ các liên kết $\text{Si-O-Si}$, làm giảm mức độ trật tự ở thang SRO và IRO. Ở $300\text{ K}$, nồng độ $\text{BO}$ và $\text{NBO}$ trong $\text{MgO}\cdot\text{SiO}_2$ lần lượt là $46{,}7%$ và $47{,}8%$ (Bảng 4.3). Ở $3200\text{ K}$, tỷ lệ này biến đổi tương ứng là $39%$ và $58%$. Sự xuất hiện của lượng lớn $\text{NBO}$ chứng minh mạng $\text{Si-O}$ bị phân mảnh để tạo vị trí liên kết cho $\text{Mg}^{2+}$.
2. Hệ $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$ dưới áp suất $0\div20\text{ GPa}$:
   • Phân tích cho thấy sự hình thành hai mạng con đan xen là mạng con $\text{SiO}_x$ và mạng con $\text{AlO}_x$ (Bảng 4.6, 4.7).
   • Sự phân bố các đám phối trí $\text{SiO}_4, \text{SiO}_5, \text{SiO}_6$ và $\text{AlO}_3, \text{AlO}_4, \text{AlO}_5, \text{AlO}_6$ (Bảng 4.8, 4.9) cùng các đám $\text{OSi}_y$ và $\text{OAl}_y$ (Bảng 4.12, 4.13) cho thấy sự phân tách pha vi mô và tính không đồng nhất về thành phần trong pha lỏng aluminosilicat.
3. Cơ chế tạo điện tích âm và cố định ion kim loại:
   • Trong điều kiện thường, các cation kim loại ($\text{Ca}^{2+}, \text{Mg}^{2+}$, kim loại nặng, hạt nhân phóng xạ như $\text{Ba}^{2+}, \text{Cs}^+, \text{Sr}^{2+}, \text{Co}^{2+}, \text{U}, \text{Pu}$) liên kết vào mạng $\text{Si-O}$ tại các vị trí gần nguyên tử ôxy không cầu ($\text{NBO}$) hoặc ôxy tự do ($\text{FO}$).
   • Dưới tác dụng của áp suất nén, số lượng $\text{NBO}$ suy giảm làm mạng $\text{Si-O}$ tái trùng hợp (tăng độ polime hóa). Tuy nhiên, các cation kim loại vẫn được giữ chặt trong mạng nhờ cơ chế bù trừ điện tích mới: áp suất kích hoạt sự hình thành các đa diện phối trí cao mang điện tích âm $(\text{SiO}_5)^-$ và $(\text{SiO}_6)^{2-}$. Các đa diện tích điện âm này tạo lực hút tĩnh điện mạnh để giam giữ các ion $\text{Ca}^{2+}/\text{Mg}^{2+}$.
   • Tương tự, khi thay thế $\text{Si}^{4+}$ bằng nguyên tố hóa trị ba như $\text{Al}^{3+}$, đơn vị tứ diện $[\text{AlO}_4]^-$ mang điện tích âm cục bộ, đóng vai trò như các bẫy giữ cation kim loại mà không cần làm đứt gãy mạng $\text{Si-O}$.

Kết quả và những đóng góp mới

Luận án đã đạt được các kết quả khoa học và đóng góp mới sau:

1. Đã khảo sát và mô tả định lượng toàn diện sự chuyển đổi cấu trúc của mạng $\text{GeO}_2$ lỏng và $\text{CaO}\cdot\text{SiO}_2$ thủy tinh trong dải áp suất rộng $0\div100\text{ GPa}$; xác định sự phân bố kích thước các đám phối trí cao ($\text{GeO}_5, \text{GeO}_6, \text{SiO}_5, \text{SiO}_6$), các đám liên kết chung cạnh và chung mặt; phát hiện sự tồn tại của các đa diện cô lập nằm bên trong các đám cấu trúc khác (được coi là các khuyết tật vi mô), khẳng định tính đa hình và tính không đồng nhất cấu trúc trong chất lỏng và thủy tinh ôxit.
2. Lần đầu tiên giải thích rõ ràng nguồn gốc vi mô của hiện tượng phân tách đỉnh đầu tiên trong hàm phân bố xuyên tâm của cặp $\text{Ge-Ge}$ và cặp $\text{Si-Si}$ ở áp suất cao là do sự gia tăng số lượng các liên kết chung cạnh và chung mặt giữa các đa diện phối trí cao.
3. Làm rõ sự khác biệt trong cấu trúc mạng silicat chứa nguyên tố điều chỉnh mạng ($\text{Ca}, \text{Mg}$) và nguyên tố trung gian ($\text{Al}$) so với mạng silica ($\text{SiO}_2$) nguyên chất. Luận án đã làm sáng tỏ cơ chế tạo điện tích âm (thông qua $\text{NBO}$, các đơn vị $(\text{TO}_x)^-$ và $[\text{AlO}_4]^-$), giải thích cơ chế giam giữ và cố định các cation kim loại trong mạng silicat.

Về mặt ứng dụng và giải pháp đề xuất:

• Cung cấp cơ sở dữ liệu cấu trúc phục vụ việc tính toán các mô hình địa chấn và tiến hóa manti/magma trong lòng Trái Đất ở điều kiện nhiệt độ và áp suất cao.
• Đề xuất nguyên lý tối ưu hóa thành phần thủy tinh hóa xử lý rác thải hạt nhân: chủ động điều chỉnh nồng độ nguyên tố tạo mạng và nguyên tố trung gian ($\text{Al}$) để hình thành các bẫy điện tích âm $(\text{TO}_x)^-$ bền vững, giúp giữ cố định lượng lớn các đồng vị phóng xạ và kim loại nặng độc hại mà vẫn duy trì độ trùng hợp và độ bền cơ - nhiệt của khối thủy tinh.

Hạn chế và hướng nghiên cứu tiếp

Về hạn chế, luận án tập trung vào phương pháp mô phỏng động lực học phân tử cổ điển với các thế tương tác cặp kinh nghiệm đối với các hệ mô hình chuẩn 2 nguyên và 3 nguyên ($\text{GeO}_2$, $\text{SiO}_2$, $\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$, $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$). Các yếu tố biến tính phức tạp trong môi trường bức xạ phân rã dài hạn của các đồng vị actini thực tế ($\text{U}, \text{Pu}, \text{Cm}$) chưa được tính toán trực tiếp trong mô phỏng dài hạn.

Về hướng nghiên cứu tiếp:

• Mở rộng mô hình tính toán động lực học phân tử cho các hệ thủy tinh đa thành phần phức tạp hơn (chứa đồng thời $\text{SiO}_2\text{-Al}_2\text{O}_3\text{-B}_2\text{O}_3\text{-CaO}\text{-Na}_2\text{O}$ và các oxit kim loại nặng).
• Khảo sát các sai hỏng mạng phát sinh dưới tác động trực tiếp của các loại bức xạ hạt nhân ($\alpha, \beta, \gamma, \text{nơtrôn}$) theo thời gian lưu trữ dài hạn.

Giá trị tham khảo

Nội dung và kết quả của luận án có giá trị tham khảo chuyên môn đối với:

• Nghiên cứu sinh, học viên cao học và giảng viên thuộc các chuyên ngành Vật lý kỹ thuật, Vật lý chất rắn, Khoa học và kỹ thuật vật liệu, Địa vật lý và Công nghệ hóa học.
• Các nhà nghiên cứu và kỹ sư trong lĩnh vực xử lý môi trường hạt nhân, công nghệ gốm - thủy tinh kỹ thuật cao, đặc biệt là phần phân tích topo mạng và cơ chế giam giữ ion kim loại bằng phương pháp thủy tinh hóa ở Chương 4.
• Các nhóm nghiên cứu ứng dụng phương pháp mô phỏng động lực học phân tử trong việc phân tích trật tự gần (SRO), trật tự khoảng trung (IRO) và cấu trúc cụm đám trong vật liệu vô định hình tại Chương 2 và Chương 3.

Câu hỏi thường gặp

1. Nguồn gốc vi mô của hiện tượng phân tách đỉnh đầu tiên trong hàm phân bố xuyên tâm cặp Ge-Ge và Si-Si dưới áp suất cao là gì?
Dưới áp suất nén cao (từ $15\text{ GPa}$ đến dưới $72{,}5\text{ GPa}$ đối với $\text{GeO}_2$ và quanh $40\text{ GPa}$ đối với $\text{CaO}\cdot\text{SiO}_2$), cấu trúc mạng chuyển đổi từ cấu trúc tứ diện sang bát diện, đi kèm với sự gia tăng mạnh số lượng các liên kết chung cạnh và chung mặt bên cạnh liên kết chung góc truyền thống. Khoảng cách giữa hai nguyên tử $\text{Ge}$ (hoặc $\text{Si}$) trong các đa diện nối chung cạnh/mặt ngắn hơn đáng kể so với trong các đa diện nối chung góc. Sự cùng tồn tại của hai nhóm khoảng cách này tạo ra hiện tượng phân tách đỉnh đầu tiên thành đỉnh kép trong hàm phân bố xuyên tâm.

2. Sự khác biệt về vai trò cấu trúc giữa nguyên tố điều chỉnh mạng (như Ca, Mg) và nguyên tố trung gian (như Al) trong mạng Si-O là gì?
Các nguyên tố điều chỉnh mạng ($\text{Ca}^{2+}, \text{Mg}^{2+}$) làm đứt gãy mạng $\text{Si-O}$, làm giảm mức độ trật tự cấu trúc và tạo ra nhiều ôxy không cầu ($\text{NBO}$). Ngược lại, nguyên tố trung gian ($\text{Al}^{3+}$) tham gia trực tiếp vào mạng tạo thành các tứ diện $[\text{AlO}_4]^-$ đan xen với $[\text{SiO}_4]$, tạo ra các tâm tích điện âm mà không làm phá vỡ liên tục cấu trúc khung mạng silicat.

3. Cơ chế nào giúp mạng thủy tinh silicat giữ cố định các ion phóng xạ và kim loại nặng khi bị nén ở áp suất cao mặc dù số lượng NBO suy giảm?
Ở điều kiện áp suất thường, các cation kim loại liên kết vào mạng thông qua các ôxy không cầu ($\text{NBO}$). Khi nén ở áp suất cao, số lượng $\text{NBO}$ giảm do mạng tăng cường polime hóa, nhưng áp suất kích thích sự chuyển phối trí tạo ra các đa diện $(\text{SiO}_5)^-$ và $(\text{SiO}_6)^{2-}$ tích điện âm. Lực hút tĩnh điện từ các đa diện mang điện tích âm này tiếp tục giữ chặt các ion kim loại trong mạng thủy tinh.

4. Tính đa hình và không đồng nhất trong cấu trúc của GeO2 lỏng dưới áp suất cao thể hiện qua các dữ liệu nào?
Tính đa hình thể hiện ở sự cùng tồn tại đồng thời của cả ba loại đa diện $\text{GeO}_4$, $\text{GeO}_5$ và $\text{GeO}_6$ trong dải áp suất chuyển tiếp $6\div30\text{ GPa}$. Tính không đồng nhất thể hiện qua sự phân bố không gian tạo thành các đám cụm riêng biệt có kích thước biến thiên, trong đó tồn tại các đa diện cô lập nằm sâu bên trong các đám cấu trúc khác đóng vai trò như các khuyết tật mạng.

5. Luận án đã công bố những công trình nào trên các tạp chí quốc tế?
Tác giả đã công bố 04 công trình khoa học trên các tạp chí thuộc danh mục ISI:

• 01 bài trên Journal of Non-Crystalline Solids (Tập 459, 2017, tr. 103-110).
• 02 bài trên Materials Research Express (Tập 4, Số 3, 2017, 035202 và Tập 4, Số 6, 2017, 065201).
• 01 bài trên The European Physical Journal B (Tập 90, Số 2, 2017, tr. 37).

Kết luận

Luận án tiến sĩ của tác giả Trần Thùy Dương đã sử dụng phương pháp mô phỏng động lực học phân tử để khảo sát toàn diện cấu trúc pha trung gian, trật tự gần, trật tự khoảng trung và topo mạng của các hệ ôxit $\text{GeO}_2$, $\text{CaO}\cdot\text{SiO}_2$, $\text{MgO}\cdot\text{SiO}_2$ và $\text{Al}_2\text{O}_3\cdot2\text{SiO}_2$ trong dải áp suất $0\div100\text{ GPa}$. Công trình đã giải thích bản chất vật lý của hiện tượng phân tách đỉnh hàm phân bố xuyên tâm dưới tác dụng nén ép thông qua sự gia tăng liên kết chung cạnh và chung mặt. Đồng thời, luận án đã xác lập cơ chế hình thành điện tích âm trong mạng silicat, cung cấp luận cứ khoa học quan trọng cho việc nghiên cứu địa vật lý manti và tối ưu hóa ma trận thủy tinh hóa xử lý chất thải hạt nhân nguy hại.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Lý do chọn đề tài Vật liệu ôxit như SiO2, GeO2, CaO.SiO2, SiO2, MgO. là các thành phần chủ yếu tồn tại trong lòng Trái đất ở trạng thái lỏng và vô định hình ở áp suất cao. Cấu trúc và phân bố của chúng trong lòng đất như thế nào vẫn còn nhiều bí mật.

Do đó, nghiên cứu cấu trúc của các vật liệu này ở các điều kiện tương đương sẽ giúp chúng ta hiểu biết một cách rõ ràng về các tính chất vật lý cũng như các hoạt động địa chấn trong khoa học Trái đất, ứng dụng trong các dự đoán về thảm họa và thiên tai. Bên cạnh đó, SiO2, GeO2, CaO.SiO2, SiO2, MgO.2SiO2 đều là các vật liệu có nhiều ứng dụng quan trọng trong công nghiệp điện tử, chế tạo gốm sứ, thủy tinh mỹ nghệ. Hiểu biết về cấu trúc và các yếu tố ảnh hưởng lên đặc tính của chúng sẽ góp phần không nhỏ trong việc tối ưu hóa quá trình chế tạo vật liệu để tạo ra các vật liệu có các tính chất mong muốn. Một ứng dụng rất quan trọng hiện nay của các vật liệu này là lưu trữ các kim loại độc hại, các đồng vị phóng xạ trong rác thải hạt nhân thông qua phương pháp thủy tinh hóa.

Việc tối ưu hóa về thành phần để tạo ra các hệ thủy tinh có cấu trúc bền vững và lưu trữ được một lượng lớn các chất thải độc hại là một chủ đề đang được nhiều nhà khoa học và các chính phủ quan tâm. Cơ cấu tổ chức thủy tinh silicat, topo mạng Si-O cũng như lượng ôxy không cầu (NBO - các nguyên tử ôxy có số phối trí bằng 1) trong mạng Si-O là những thông số quan trọng cần được làm rõ để có thể ứng dụng các ôxit trong công nghệ này. Mặc dù, cấu trúc của các ôxit hai nguyên và ba nguyên như SiO2, GeO2, CaO.SiO2, SiO2, MgO. đã được nghiên cứu trong một thời gian dài nhưng những hiểu biết về các đặc điểm và thông số như đã nêu vẫn còn đang được tranh luận trên thế giới và rất mới mẻ tại Việt Nam hiện nay.

Đó chính là lý do và động lực để nghiên cứu sinh thực hiện luận án này.
