Luận án tiến sĩ về cacboxylat của nguyên tố đất hiếm và khả năng thăng hoa

Luận án tiến sĩ nghiên cứu hus tổng hợp cacboxylat của một số nguyên tố đất hiếm có khả năng thăng hoa và nghiên cứu tính chất, phát triển phương pháp mới, đánh giá hiệu quả ứng

• Đề tài: Nghiên cứu các cacboxylat đất hiếm có khả năng thăng hoa và ứng dụng
• Loại tài liệu: Luận văn

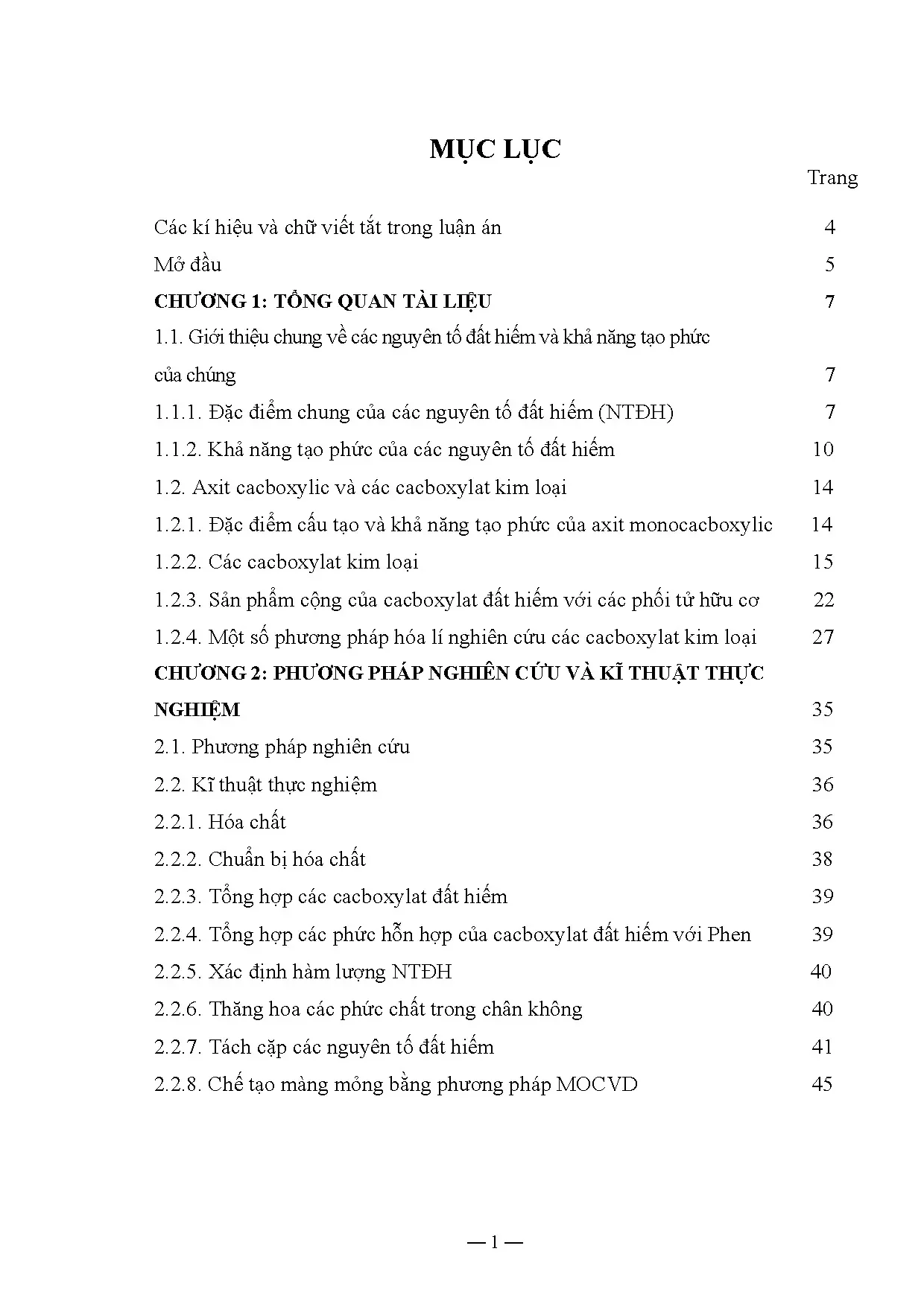

Mục lục chi tiết

• CÁC KÍ HIỆU VÀ CHỮ VIẾT TẮT TRONG LUẬN ÁN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN TÀI LIỆU
• 1.1. Giới thiệu chung về các nguyên tố đất hiếm và khả năng tạo phức của chúng
• 1.2. Đặc điểm chung của các nguyên tố đất hiếm (NTĐH)
• 1.3. Khả năng tạo phức của các nguyên tố đất hiếm
• 1.4. Axit cacboxylic và các cacboxylat kim loại
• 1.4.1. Đặc điểm cấu tạo và khả năng tạo phức của axit monocacboxylic
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGHIÊN CỨU VÀ KĨ THUẬT THỰC NGHIỆM
• 2.1. Phương pháp nghiên cứu
• 2.2. Kĩ thuật thực nghiệm
• 2.2.1. Chuẩn bị hóa chất
• 2.2.2. Tổng hợp các cacboxylat đất hiếm
• 2.2.3. Tổng hợp các phức hỗn hợp của cacboxylat đất hiếm với Phen
• 2.2.4. Xác định hàm lượng NTĐH
• 2.2.5. Thăng hoa các phức chất trong chân không
• 2.2.6. Tách cặp các nguyên tố đất hiếm
• 2.2.7. Chế tạo màng mỏng bằng phương pháp MOCVD
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tổng hợp phức chất
• 3.1.1. Tổng hợp các cacboxylat đất hiếm
• 3.1.2. Tổng hợp các phức hỗn hợp của cacboxylat đất hiếm với o-phenantrolin
• 3.2. Phân tích xác định hàm lượng của ion đất hiếm trong các phức chất
• 3.3. Nghiên cứu các phức chất bằng phương pháp phổ hấp thụ hồng ngoại
• 3.3.1. Phổ hấp thụ hồng ngoại của các cacboxylat đất hiếm
• 3.3.2. Phổ hấp thụ hồng ngoại của các phức chất hỗn hợp giữa cacboxylat đất hiếm và o-phenantrolin
• 3.4. Nghiên cứu các phức chất bằng phương pháp phân tích nhiệt
• 3.4.1. Giản đồ phân tích nhiệt của các cacboxylat đất hiếm
• 3.4.2. Giản đồ phân tích nhiệt của các phức chất hỗn hợp giữa cacboxylat đất hiếm và o-phenantrolin
• 3.5. Nghiên cứu các phức chất bằng phương pháp phổ khối lượng
• 3.5.1. Phổ khối lượng của axetat đất hiếm
• 3.5.2. Phổ khối lượng của các isobutyrat đất hiếm
• 3.5.3. Phổ khối lượng của các isopentanoat đất hiếm và 2-metylbutyrat đất hiếm
• 3.5.4. Phổ khối lượng của các pivalat đất hiếm
• 3.5.5. Phổ khối lượng của các phức chất hỗn hợp
• 3.6. Nghiên cứu các phức chất bằng phương pháp thăng hoa trong chân không
• 3.6.1. Nghiên cứu khả năng tách cặp một số NTĐH bằng phương pháp thăng hoa hỗn hợp phức chất của các NTĐH và đipivaloylmetanat-cacboxylat
• 3.7. Nghiên cứu khả năng tạo màng mỏng của một số cacboxylat đất hiếm
• 3.7.1. Nghiên cứu màng mỏng bằng phương pháp nhiễu xạ X-ray
• 3.7.2. Nghiên cứu màng mỏng bằng phương pháp hiển vi điện tử quét
• KẾT LUẬN
• DANH MỤC CÔNG TRÌNH CÔNG BỐ CỦA TÁC GIẢ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về cacboxylat đất hiếm và khả năng thăng hoa

Cacboxylat đất hiếm là một nhóm hợp chất quan trọng trong hóa học phức chất. Chúng có khả năng thăng hoa, điều này có nghĩa là chúng có thể chuyển từ trạng thái rắn sang khí mà không qua trạng thái lỏng. Khả năng này phụ thuộc vào cấu trúc hóa học của chúng, đặc biệt là gốc hiđrocacbon. Các cacboxylat đất hiếm được ứng dụng rộng rãi trong nhiều lĩnh vực như chế tạo vật liệu mới, phân tích hóa học và tách các nguyên tố đất hiếm. Sự phát triển của công nghệ đã mở ra nhiều cơ hội cho việc nghiên cứu và ứng dụng các cacboxylat này.

1.1. Đặc điểm cấu tạo của cacboxylat đất hiếm

Cacboxylat đất hiếm có cấu trúc đặc trưng với nhóm cacboxyl (-COO) liên kết với các nguyên tố đất hiếm. Cấu trúc này cho phép chúng tạo thành các phức chất bền vững với nhiều phối tử khác nhau. Đặc điểm này làm cho cacboxylat đất hiếm trở thành một đối tượng nghiên cứu hấp dẫn trong hóa học phức chất.

1.2. Khả năng thăng hoa của cacboxylat đất hiếm

Khả năng thăng hoa của cacboxylat đất hiếm phụ thuộc vào cấu trúc của gốc hiđrocacbon. Gốc R càng cồng kềnh thì khả năng thăng hoa càng tốt. Nghiên cứu cho thấy rằng các cacboxylat như pivalat có khả năng thăng hoa cao, điều này mở ra nhiều ứng dụng trong công nghệ chế tạo vật liệu.

II. Vấn đề và thách thức trong nghiên cứu cacboxylat đất hiếm

Mặc dù cacboxylat đất hiếm có nhiều tiềm năng, nhưng việc nghiên cứu và ứng dụng chúng vẫn gặp nhiều thách thức. Một trong những vấn đề chính là sự thiếu hụt tài liệu nghiên cứu hệ thống về các cacboxylat đất hiếm tại Việt Nam. Điều này dẫn đến việc khó khăn trong việc phát triển các ứng dụng thực tiễn. Ngoài ra, việc tổng hợp và phân tích các phức chất cacboxylat cũng đòi hỏi các phương pháp nghiên cứu hiện đại và chính xác.

2.1. Thiếu hụt tài liệu nghiên cứu

Tại Việt Nam, nghiên cứu về cacboxylat đất hiếm còn hạn chế. Các công trình nghiên cứu chưa mang tính hệ thống và thiếu sự chú trọng đến khả năng thăng hoa và ứng dụng của chúng. Điều này cần được khắc phục để phát triển lĩnh vực này.

2.2. Thách thức trong tổng hợp và phân tích

Việc tổng hợp cacboxylat đất hiếm yêu cầu các kỹ thuật hóa học phức tạp. Các phương pháp phân tích như phổ hồng ngoại, phổ khối lượng và phân tích nhiệt cần được áp dụng một cách chính xác để đảm bảo kết quả nghiên cứu đáng tin cậy.

III. Phương pháp nghiên cứu cacboxylat đất hiếm hiệu quả

Để nghiên cứu cacboxylat đất hiếm, nhiều phương pháp hóa lý hiện đại đã được áp dụng. Các phương pháp này không chỉ giúp tổng hợp các phức chất mà còn phân tích tính chất của chúng. Việc sử dụng các kỹ thuật như MOCVD (Metal Organic Chemical Vapor Deposition) cho phép chế tạo các màng mỏng từ cacboxylat đất hiếm, mở ra nhiều ứng dụng trong công nghệ vật liệu.

3.1. Tổng hợp cacboxylat đất hiếm

Quá trình tổng hợp cacboxylat đất hiếm thường bao gồm việc sử dụng các axit cacboxylic khác nhau. Các axit như axit axetic, axit isobutyric và axit pivalic đã được sử dụng để tạo ra các phức chất với nguyên tố đất hiếm. Sự lựa chọn axit ảnh hưởng lớn đến tính chất và khả năng thăng hoa của cacboxylat.

3.2. Phân tích tính chất cacboxylat đất hiếm

Các phương pháp phân tích như phổ hồng ngoại và phổ khối lượng được sử dụng để xác định cấu trúc và tính chất của cacboxylat đất hiếm. Những phương pháp này giúp hiểu rõ hơn về khả năng tạo phức và tính chất thăng hoa của chúng.

IV. Ứng dụng thực tiễn của cacboxylat đất hiếm trong công nghệ

Cacboxylat đất hiếm có nhiều ứng dụng trong công nghệ hiện đại. Chúng được sử dụng trong chế tạo vật liệu siêu dẫn, vật liệu quang điện và làm chất xúc tác trong tổng hợp hữu cơ. Khả năng thăng hoa của chúng cũng cho phép tách các nguyên tố đất hiếm một cách hiệu quả, điều này rất quan trọng trong ngành công nghiệp khai thác và chế biến khoáng sản.

4.1. Ứng dụng trong chế tạo vật liệu mới

Cacboxylat đất hiếm được sử dụng để chế tạo các vật liệu mới với tính chất đặc biệt. Chúng có thể được ứng dụng trong sản xuất vật liệu từ, vật liệu siêu dẫn và vật liệu phát quang, mở ra nhiều cơ hội trong nghiên cứu và phát triển công nghệ.

4.2. Ứng dụng trong phân tích và tách nguyên tố

Khả năng thăng hoa của cacboxylat đất hiếm cho phép tách các nguyên tố đất hiếm khỏi các tạp chất khác. Điều này rất quan trọng trong ngành công nghiệp khai thác và chế biến khoáng sản, giúp nâng cao hiệu quả và giảm thiểu ô nhiễm môi trường.

V. Kết luận và tương lai của nghiên cứu cacboxylat đất hiếm

Nghiên cứu về cacboxylat đất hiếm có khả năng thăng hoa đang mở ra nhiều cơ hội mới trong lĩnh vực hóa học và công nghệ vật liệu. Việc phát triển các phương pháp tổng hợp và phân tích hiện đại sẽ giúp nâng cao hiểu biết về tính chất và ứng dụng của chúng. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều giá trị cho ngành công nghiệp và khoa học.

5.1. Tương lai của nghiên cứu cacboxylat đất hiếm

Với sự phát triển của công nghệ, nghiên cứu về cacboxylat đất hiếm sẽ tiếp tục được mở rộng. Các ứng dụng mới trong công nghệ vật liệu và hóa học sẽ được khám phá, tạo ra nhiều cơ hội cho các nhà nghiên cứu và doanh nghiệp.

5.2. Đề xuất hướng nghiên cứu tiếp theo

Cần có nhiều nghiên cứu hơn về các cacboxylat đất hiếm, đặc biệt là trong việc phát triển các phương pháp tổng hợp và phân tích mới. Điều này sẽ giúp nâng cao hiệu quả và ứng dụng của chúng trong thực tiễn.

Nội dung chính

Tổng quan nghiên cứu

Nghiên cứu các hợp chất phối trí của 17 nguyên tố đất hiếm giữ vị trí then chốt trong sự phát triển của khoa học vật liệu hiện đại, đặc biệt là các vật liệu quang điện tử, siêu dẫn và xúc tác. Tuy nhiên, rào cản lớn nhất của các phức chất cacboxylat đất hiếm truyền thống là xu hướng polime hóa mạng lưới và ngậm nước mạnh, dẫn đến việc triệt tiêu khả năng thăng hoa pha khí. Đề tài luận văn thạc sĩ chuyên ngành Hóa vô cơ tập trung giải quyết vấn đề cốt lõi: thiết kế, tổng hợp hệ thống các phức chất cacboxylat của 6 nguyên tố lantanit đại diện gồm Neodym, Samari, Gadolini, Holmi, Erbi và Ytecbi với 5 axit monocacboxylic mạch nhánh; đồng thời tổng hợp các phức chất hỗn hợp với phối tử dị vòng o-phenantrolin nhằm tạo tiền chất thăng hoa tối ưu.

Mục tiêu cụ thể của công trình bao gồm việc xác định bản chất liên kết phối trí, khảo sát cơ chế phân hủy nhiệt trong môi trường khí nitơ, đánh giá động học thăng hoa trong chân không ở áp suất khoảng 10 mmHg và ứng dụng chúng để tách cặp nguyên tố đất hiếm khó phân chia, cũng như chế tạo màng mỏng oxit bằng kỹ thuật lắng đọng hóa học pha khí từ hợp chất cơ kim. Phạm vi thực nghiệm được triển khai đồng bộ tại Phòng thí nghiệm Phức chất thuộc Trường Đại học Khoa học Tự nhiên Hà Nội cùng các viện chuyên ngành thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam. Kết quả nghiên cứu mang lại ý nghĩa khoa học và thực tiễn sâu sắc: đạt hiệu suất tổng hợp phức chất từ 80% đến 85%, xác lập các thông số thăng hoa ổn định ở dải nhiệt độ 290°C đến 380°C, mở ra giải pháp tách chiết đất hiếm thân thiện với môi trường và hoàn thiện quy trình công nghệ chế tạo màng mỏng oxit tinh khiết ở nhiệt độ xử lý 400°C đến 450°C.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của luận văn được xây dựng vững chắc dựa trên thuyết hóa học phối trí hiện đại và lý thuyết trường phối tử áp dụng cho các nguyên tố họ lantanit có phân lớp 4f đang xây dựng với cấu hình electron chung 1s² 2s² 2p⁶ 3s² 3p⁶ 3d¹⁰ 4s² 4p⁶ 4d¹⁰ 4fⁿ 5s² 5p⁶ 5dᵐ 6s² (n từ 0 đến 14, m nhận giá trị 0 hoặc 1). Hiện tượng co lantanit đóng vai trò nền tảng giải thích sự suy giảm bán kính ion đều đặn từ Lantan (1,06 Å) đến Luteti (0,88 Å), làm tăng mật độ điện tích và tăng độ bền nhiệt động của phức chất (lg β) từ phân nhóm nhẹ Xeri sang phân nhóm nặng Tecbi.

Bên cạnh đó, hiệu ứng vòng càng kết hợp với hiệu ứng lập thể của các gốc hydrocarbon cồng kềnh được vận dụng triệt để nhằm ngăn chặn quá trình polime hóa không gian. Luận văn phân loại và làm rõ 5 dạng cấu trúc không gian đặc trưng của nhóm cacboxylat: liên kết một càng, vòng hai càng, cầu hai càng, cầu ba càng và ba càng hai cầu. Độ linh động trong phối trí cùng số phối trí biến thiên rộng từ 6 đến 12 của các ion đất hiếm hóa trị ba giải thích khả năng thâm nhập của phối tử thứ hai là o-phenantrolin để tạo thành phức hỗn hợp bền vững dạng đơn nhân.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp chọn mẫu thực nghiệm có chủ đích, khảo sát hệ thống 6 ion đất hiếm đại diện cho phân nhóm nhẹ (Nd, Sm, Gd) và phân nhóm nặng (Ho, Er, Yb) tương tác với 5 axit monocacboxylic gồm axit axetic, isobutyric, 2-metylbutyric, isopentanoic và pivalic. Quy mô phản ứng được chuẩn hóa nghiêm ngặt ở tỷ lệ mol 0,002 mol ion đất hiếm với 0,04 mol axit cacboxylic trong điều kiện đun hồi lưu 2 đến 2,5 giờ nhằm đảm bảo chuyển hóa hoàn toàn lượng hydroxit ban đầu.

Các phương pháp phân tích hóa lý hiện đại được lựa chọn dựa trên cơ sở khoa học chặt chẽ:

• Phương pháp chuẩn độ complexon với EDTA: Sử dụng chỉ thị Arsenazo III trong môi trường đệm axetat pH khoảng 5, cho phép định lượng ion đất hiếm với độ chính xác cao và sai số chỉ trong khoảng ±0,1% đến ±0,2%.
• Phương pháp phổ hấp thụ hồng ngoại (FTIR): Ghi phổ trên thiết bị Nicolet Impact 410 trong vùng số sóng 400 cm⁻¹ đến 4000 cm⁻¹ nhằm giải mã kiểu phối trí thông qua độ tách số sóng giữa dao động bất đối xứng và đối xứng của nhóm cacboxylat.
• Phương pháp phân tích nhiệt đồng thời (TG/DSC): Thực hiện trên máy Labsys Setaram với tốc độ gia nhiệt 10°C/phút từ nhiệt độ phòng đến 800°C trong môi trường khí nitơ bảo vệ, giúp xác định chính xác các giai đoạn mất nước, phân hủy phối tử và tạo oxit.
• Phương pháp khối phổ ion hóa phun điện (ESI-MS) và va chạm electron (EI-MS): Vận hành ở áp suất khí phun 30 psi, nhiệt độ khí làm khô 325°C để phát hiện các mảnh ion monome, đime và trime trong pha khí.
• Phương pháp quang phổ hấp thụ phân tử UV-Vis: Xác định nồng độ các ion mang màu gồm Erbi ở bước sóng cực đại 522 nm và Neodym ở 740 nm với hệ số tương quan tuyến tính đạt trên 0,99.
• Kỹ thuật MOCVD: Thực hiện ở áp suất 10 mmHg, lưu lượng khí mang nitơ 150 ml/phút, nhiệt độ đế thủy tinh 150°C đến 160°C trong thời gian lắng đọng 2,5 giờ, kết hợp phân tích cấu trúc màng qua nhiễu xạ tia X (XRD) và kính hiển vi điện tử quét (SEM).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Công trình đã đạt được 4 phát hiện khoa học mang tính bước ngoặt trong lĩnh vực hóa học phức chất đất hiếm:

1. Tổng hợp thành công 30 phức chất cacboxylat đơn và phức hỗn hợp với độ tinh khiết cao: Hiệu suất tổng hợp các cacboxylat đất hiếm đạt từ 80% đến 85%, trong khi các phức hỗn hợp với o-phenantrolin đạt hiệu suất 70% đến 80%. Kết quả phân tích thể tích hàm lượng kim loại thực nghiệm hoàn toàn trùng khớp với giá trị tính toán lý thuyết. Ví dụ, phức Sm(Acet)3.Phen có hàm lượng kim loại thực tế là 29,4 ± 0,1% (lý thuyết 29,6%); Gd(Piv)3.HPiv đạt 27,2 ± 0,1% (lý thuyết 27,0%); và Yb(Isb)3.Phen đạt 28,3 ± 0,1% (lý thuyết 28,1%).

2. Làm sáng tỏ quy luật phối trí qua phổ hồng ngoại: Kết quả phân tích FTIR xác nhận sự chuyển dịch rõ rệt của dải dao động nhóm cacboxylat. Khi độ tách số sóng đạt mức lớn hơn hoặc bằng 200 cm⁻¹, nhóm cacboxylat phối trí một càng; khi độ tách số sóng nằm trong khoảng 140 cm⁻¹ đến 169 cm⁻¹, phức chất tồn tại ở dạng cầu hai càng. Ngược lại, khi độ tách số sóng giảm xuống dưới 105 cm⁻¹ (dao động từ 42 cm⁻¹ đến 77 cm⁻¹), phức chất chuyển dịch ưu tiên sang cấu trúc vòng hai càng khép kín.

3. Khám phá đặc tính thăng hoa vượt trội của pivalat và isobutyrat: Kết hợp giản đồ phân tích nhiệt TG/DSC và phổ khối lượng ESI-MS/EI-MS (70 eV, 613 K) chứng minh phức chất pivalat đất hiếm có khả năng thăng hoa nguyên vẹn trong khoảng 290°C đến 360°C. Phổ khối của Nd(Piv)3 đã phát hiện rõ ràng các mảnh ion monome Nd(Piv)2+ (m/z = 344, cường độ 2,1%), đime Nd2(Piv)4+ (m/z = 692, cường độ 16,6%) và trime Nd3(Piv)8+ (m/z = 1240, cường độ 4,0%), chứng minh sự tồn tại của các tập hợp phân tử bền vững trong pha khí trước khi bị nhiệt phân hoàn toàn thành oxit ở nhiệt độ trên 500°C.

4. Tối ưu hóa hiệu quả phân tách các cặp đất hiếm khó tách: Thông qua phương pháp thăng hoa hỗn hợp phức chất chứa phối tử đipivaloylmetanat và cacboxylat ở tỷ lệ mol 1:1:n, hệ số tách giữa các cặp Gd-Er, Sm-Er, Nd-Yb và Nd-Gd được cải thiện đáng kể. Đường chuẩn trắc quang tại bước sóng 522 nm cho Er3+ và 740 nm cho Nd3+ trong khoảng nồng độ 0,01 M đến 0,05 M đạt độ tuyến tính tuyệt đối với hệ số xác định lần lượt là 0,9985 và 0,9916, đảm bảo định lượng chính xác hệ số phân bố giữa phần thăng hoa và phần cặn.

Thảo luận kết quả

Khả năng thăng hoa xuất sắc của các pivalat và isobutyrat đất hiếm được giải thích thỏa đáng thông qua cấu trúc không gian của gốc hydrocarbon. Gốc tert-butyl cồng kềnh trong axit pivalic tạo ra hiệu ứng án ngữ không gian mạnh, che chắn hiệu quả ion trung tâm Ln3+, từ đó triệt tiêu các liên kết liên phân tử và ngăn cản quá trình polime hóa vô hạn. Khi đưa thêm phối tử trung hòa o-phenantrolin vào cầu phối trí, dung lượng phối trí của ion trung tâm được bão hòa hoàn toàn, loại bỏ hoàn toàn các phân tử nước phối trí tự do, giúp phức chất không bị thủy phân hay phân hủy sớm khi gia nhiệt.

Các dữ liệu thực nghiệm được hệ thống hóa trực quan thông qua bảng tương quan độ tách số sóng hồng ngoại và đồ thị phân tích nhiệt vi sai TG/DSC đa kênh. Trên giản đồ nhiệt, quá trình chuyển hóa diễn ra tuần tự qua các giai đoạn mất axit tự do, phân hủy cầu nối hữu cơ tạo thành muối trung gian đioxitmonocacbonat ở 420°C đến 460°C, và cuối cùng chuyển hóa thành oxit Ln2O3 tinh khiết trên 500°C.

Ứng dụng chế tạo màng mỏng bằng phương pháp MOCVD trên đế thủy tinh ở nhiệt độ hóa hơi 340°C đến 380°C và nhiệt độ ủ 400°C đến 450°C trong 3 giờ đã tạo ra các màng oxit đất hiếm đồng nhất. Kết quả nhiễu xạ tia X (XRD) quét trong dải góc 25° đến 80° cùng ảnh chụp kính hiển vi điện tử quét (SEM) xác nhận màng có cấu trúc tinh thể đơn pha, bề mặt nhẵn bóng, độ bám dính cơ học cao và mật độ hạt phân bố đồng đều không xuất hiện vết nứt tế vi.

Đề xuất và khuyến nghị

Dựa trên các kết quả thực nghiệm và tiềm năng ứng dụng to lớn của phức chất cacboxylat đất hiếm, luận văn đưa ra 4 khuyến nghị hành động cụ thể:

1. Mở rộng quy mô tổng hợp tiền chất thăng hoa: Các viện nghiên cứu chuyên ngành và phòng thí nghiệm trọng điểm cần chuẩn hóa quy trình công nghệ điều chế các pivalat đất hiếm và phức hỗn hợp với o-phenantrolin ở quy mô pilot từ 500g đến 1kg mỗi mẻ, duy trì hiệu suất tổng hợp tối thiểu trên 85% trong lộ trình 12 tháng tới.
2. Ứng dụng công nghệ thăng hoa pha khí trong chế biến sâu đất hiếm: Doanh nghiệp khai thác khoáng sản và Viện Công nghệ Xạ hiếm cần triển khai thử nghiệm công nghệ thăng hoa hỗn hợp phức chất phối tử đipivaloylmetanat-cacboxylat để phân tách các cặp nguyên tố có độ tương đồng hóa học cao như Samari - Erbi và Neodym - Ytecbi, hướng tới mục tiêu nâng hệ số tách lên trên 3,5 và giảm thiểu 40% lượng hóa chất thải độc hại so với công nghệ chiết lỏng - lỏng truyền thống trong vòng 18 tháng.
3. Tối ưu hóa dây chuyền chế tạo màng mỏng MOCVD: Các đơn vị nghiên cứu vật liệu bán dẫn và linh kiện quang điện tử cần tiếp tục hoàn thiện hệ thống thiết bị lắng đọng MOCVD áp suất thấp, kiểm soát chính xác tốc độ dòng khí mang nitơ ở mức 150 ml/phút và nâng dải nhiệt độ ủ màng từ 450°C lên 550°C để tăng cường độ tinh thể hóa của màng mỏng oxit Neodym và Gadolini trong vòng 24 tháng.
4. Xây dựng ngân hàng dữ liệu phổ và cấu trúc chuẩn: Cơ quan quản lý học thuật và các trường đại học khối khoa học tự nhiên cần tài trợ dự án số hóa dữ liệu phổ hồng ngoại, giản đồ nhiệt vi sai và dữ liệu phổ khối của toàn bộ hệ phức chất đất hiếm, hoàn thành cơ sở dữ liệu số chuẩn hóa trước quý 4 năm 2027 để phục vụ công tác tra cứu chuyên sâu.

Đối tượng nên tham khảo luận văn

Công trình luận văn thạc sĩ này là tài liệu tham khảo chuyên môn sâu sắc và hữu ích cho 4 nhóm đối tượng trọng tâm:

1. Học viên cao học và nghiên cứu sinh ngành Hóa vô cơ, Hóa học phối trí: Nắm vững quy trình tổng hợp phức chất khan, phương pháp giải mã cấu trúc phối trí phức tạp qua độ tách phổ FTIR và kỹ thuật phân tích phổ khối lượng ion đa nhân.
2. Kỹ sư công nghệ vật liệu và màng mỏng quang điện tử: Khai thác trực tiếp các thông số kỹ thuật tối ưu của quy trình MOCVD (áp suất 10 mmHg, nhiệt độ bay hơi 340°C đến 380°C, nhiệt độ đế 150°C đến 160°C) để chế tạo màng mỏng điện môi, vật liệu phát quang và màng oxit chức năng.
3. Chuyên gia phân tích và công nghệ chế biến khoáng sản đất hiếm: Tiếp cận phương pháp luận phân tách cặp nguyên tố đất hiếm sạch bằng con đường thăng hoa pha khí không dung môi hữu cơ độc hại, tối ưu hóa quy trình kiểm tra chất lượng bằng chuẩn độ complexon và trắc quang UV-Vis.
4. Giảng viên đại học và các nhà nghiên cứu khoa học vật liệu: Sử dụng hệ thống lý thuyết về hiệu ứng co lantanit, cơ chế chuyển mức năng lượng phát quang và bộ số liệu phân tích nhiệt thực nghiệm làm học liệu giảng dạy và tài liệu tham khảo cho các đề tài nghiên cứu cấp Nhà nước.

Câu hỏi thường gặp

Vì sao phức chất pivalat đất hiếm lại có khả năng thăng hoa tốt hơn phức chất axetat? Axit pivalic sở hữu gốc hydrocarbon tert-butyl phân nhánh cồng kềnh, tạo hiệu ứng án ngữ không gian lớn xung quanh ion kim loại trung tâm Ln3+. Cấu trúc này ngăn chặn sự hình thành liên kết cầu nối polime vô hạn và triệt tiêu tương tác tĩnh điện liên phân tử. Ngược lại, gốc metyl trong axetat quá nhỏ, khiến phức chất axetat dễ dàng hình thành mạng lưới polime đa nhân bền nhiệt và ngậm nước, dẫn đến việc bị phân hủy trước khi kịp thăng hoa.

Phương pháp phổ hồng ngoại xác định kiểu phối trí của nhóm cacboxylat như thế nào? Việc xác định dựa vào độ chênh lệch số sóng ($\Delta\nu$) giữa dao động bất đối xứng $\nu_{as}(COO^-)$ và dao động đối xứng $\nu_{s}(COO^-)$. Khi $\Delta\nu \ge 200\text{ cm}^{-1}$, nhóm cacboxylat phối trí dạng một càng. Khi $\Delta\nu$ đạt giá trị trung gian từ 140 cm⁻¹ đến 169 cm⁻¹, phức chất có cấu trúc cầu hai càng. Khi $\Delta\nu$ giảm xuống dưới 105 cm⁻¹ (khoảng 42 cm⁻¹ đến 77 cm⁻¹), phối tử phối trí theo kiểu chelat vòng hai càng.

Kỹ thuật MOCVD trong luận văn có những thông số vận hành then chốt nào? Quy trình MOCVD được vận hành ở điều kiện áp suất thấp 10 mmHg với dòng khí mang nitơ lưu lượng 150 ml/phút. Tiền chất được hóa hơi ở 340°C đến 380°C tùy theo bản chất kim loại, sau đó hơi phức chất lắng đọng lên đế thủy tinh duy trì ở 150°C đến 160°C trong 2,5 giờ. Màng vô định hình sau đó được ủ nhiệt ở 400°C hoặc 450°C trong 3 giờ để chuyển hóa hoàn toàn thành màng oxit kết tinh.

Làm thế nào để xác định chính xác tỷ lệ hai nguyên tố trong hỗn hợp tách cặp đất hiếm? Dung dịch sau khi vô cơ hóa được chia thành hai phần bằng nhau. Phần thứ nhất dùng để chuẩn độ complexon với EDTA (chỉ thị Arsenazo III tại pH khoảng 5) nhằm xác định tổng số mol của hai kim loại. Phần thứ hai được đo quang trên máy quang phổ phân tử tại bước sóng hấp thụ cực đại riêng biệt (522 nm đối với Er3+ và 740 nm đối với Nd3+) để định lượng ion mang màu dựa trên đường chuẩn tuyến tính ($R^2 > 0,99$), từ đó suy ra hàm lượng ion không màu còn lại.

Việc đưa phối tử o-phenantrolin vào phức chất mang lại lợi ích gì? Phối tử dị vòng o-phenantrolin đóng vai trò là phối tử thêm có khả năng cho electron mạnh qua 2 nguyên tử nitơ tự do. Phối tử này thâm nhập vào cầu phối trí để bão hòa số phối trí cao của ion đất hiếm (thường đạt số phối trí 9), đẩy hoàn toàn các phân tử nước tự do ra khỏi mạng tinh thể, chuyển phức chất sang dạng đơn nhân khan bền vững và gia tăng đáng kể độ bền nhiệt cũng như độ thăng hoa.

Kết luận

• Tổng hợp thành công hệ thống 30 phức chất cacboxylat đơn và phức hỗn hợp với o-phenantrolin của 6 nguyên tố đất hiếm với hiệu suất thực nghiệm cao đạt từ 70% đến 85%.
• Làm sáng tỏ bản chất liên kết phối trí và mối quan hệ giữa cấu trúc lập thể của gốc hydrocarbon với độ tách số sóng hồng ngoại FTIR và khả năng thăng hoa pha khí.
• Khám phá các mảnh ion bay hơi đặc trưng monome, đime và trime của pivalat đất hiếm ở nhiệt độ 290°C đến 360°C bằng phương pháp khối phổ hiện đại.
• Xây dựng thành công quy trình tách cặp nguyên tố đất hiếm có độ chọn lọc cao thông qua thăng hoa hỗn hợp phối tử đipivaloylmetanat-cacboxylat kết hợp đo quang kiểm soát.
• Ứng dụng thành công phức chất thăng hoa làm tiền chất chế tạo màng mỏng oxit đất hiếm chất lượng cao bằng công nghệ lắng đọng hóa học pha khí MOCVD ở 400°C đến 450°C.

Trong giai đoạn tiếp theo kéo dài 12 đến 24 tháng, các hướng nghiên cứu sẽ tập trung mở rộng thử nghiệm lắng đọng màng mỏng đa lớp trên đế đơn tinh thể silic và bán dẫn quang học. Quý độc giả, các nhà nghiên cứu và doanh nghiệp quan tâm đến công nghệ vật liệu đất hiếm hãy kết nối và khai thác toàn diện nguồn dữ liệu học thuật quý giá này để ứng dụng vào thực tiễn sản xuất.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN TÀI LIỆU 1. Giới thiệu chung về các nguyên tố đất hiếm và khả năng tạo phức của chúng 1. Đặc điểm chung của các nguyên tố đất hiếm (NTĐH) Các NTĐH bao gồm Sc, Y, La và các nguyên tố họ lantanit. Như vậy, các nguyên tố đất hiếm thuộc nhóm IIIB và chu kỳ 6 của bảng tuần hoàn các nguyên tố hoá học.

Cấu hình electron của các nguyên tử nguyên tố đất hiếm có thể biểu diễn bằng công thức chung: 1s22s22p63s23p63d104s24p64d104fn5s25p65dm6s2. Trong đó: n thay đổi từ 0÷14 m chỉ nhận giá trị 0 hoặc 1 [24] Dựa vào đặc điểm sắp xếp electron trên phân lớp 4f mà các lantanit được chia thành hai phân nhóm: Phân nhóm nhẹ (phân nhóm xeri) gồm 7 nguyên tố, từ Ce ÷ Gd: Ce Pr Nd Pm Sm Eu Gd 4f2 4f3 4f4 4f5 4f6 4f7 4f75d1 Phân nhóm nặng (phân nhóm tecbi) gồm 7 nguyên tố, từ Tb ÷ Lu: Tb Dy Ho Er Tu Yb Lu 4f7+2 4f7+3 4f7+4 4f7+5 4f7+6 4f7+7 4f7+75d1 Các nguyên tố lantanit có phân lớp 4f đang được xây dựng và có số electron lớp ngoài cùng như nhau (6s2). Theo các dữ kiện hoá học và quang ˙7˙ LUAN VAN CHAT LUONG download : add [e-mail] phổ, các phân lớp 4f và 5d có năng lượng gần nhau, nhưng phân lớp 4f thuận lợi hơn về mặt năng lượng. Vì vậy trong nguyên tử của các lantanit, các electron ở phân lớp 5d chuyển sang phân lớp 4f.

Như vậy, sự khác nhau về cấu trúc nguyên tử của các nguyên tố trong họ chỉ thể hiện ở lớp thứ ba từ ngoài vào, lớp này ít ảnh hưởng đến tính chất hóa học của các nguyên tố nên hóa học của các lantanit rất giống nhau [35]. Khi kích thích nhẹ, một (ít khi hai) electron 4f chuyển lên trạng thái 5d. Những electron 4f còn lại bị các electron 5s25p6 che chắn nên chúng không ảnh hưởng nhiều đến tính chất hoá học của phần lớn các nguyên tố lantanit. Do đó, các lantanit có tính chất hoá học giống các nguyên tố d nhóm IIIB là scandi (Sc: 3d14s2), ytri (Y: 4d15s2) và lantan (La: 5d16s2).

Ion Y3+ có bán kính tương đương các ion Tb3+ và Dy3+, vì vậy ytri thường gặp trong khoáng vật của các lantanit phân nhóm nặng. Chính vì vậy mà các lantanit cùng với lantan, scandi và ytri họp thành họ các NTĐH. Tuy có tính chất gần nhau nhưng do có sự khác nhau về số electron trên các obitan 4f nên ở mức độ nào đó các nguyên tố đất hiếm cũng có một số tính chất không giống nhau. Từ Ce đến Lu một số tính chất biến đổi đều đặn và một số tính chất biến đổi tuần hoàn.

Sự biến đổi đều đặn tính chất của các lantanit gây ra bởi “sự co lantanit”. Đó là sự giảm bán kính nguyên tử và ion theo chiều tăng số thứ tự từ La đến Lu. Điều này được giải thích là do sự tăng lực hút hạt nhân đến lớp vỏ electron khi điện tích hạt nhân tăng dần từ La đến Lu. Tính chất tuần hoàn của các lantanit được thể hiện trong việc sắp xếp electron vào các obitan 4f, mức oxi hoá và màu sắc của các ion.

Số oxi hoá bền và đặc trưng của đa số các lantanit là +3. Tuy nhiên một số nguyên tố có số oxi hóa thay đổi như Ce (4f2 5d0) ngoài số oxi hóa +3 còn có số oxi hóa đặc trưng là +4; Pr (4f3 6s2) có thể có số oxi hóa +4 nhưng kém đặc trưng hơn Ce; ˙8˙ LUAN VAN CHAT LUONG download : add [e-mail] Eu (4f7 6s2) ngoài số oxi hóa +3 còn có số oxi hóa +2; Sm (4f6 6s2) cũng có thể có số oxi hóa +2 nhưng kém đặc trưng hơn so với Eu. Điều tương tự cũng xảy ra trong phân nhóm tecbi: Tb, Dy có thể có số oxi hóa +4, còn Yb, Tm có thể có số oxi hóa +2. Tuy nhiên, các mức oxi hoá +4 và +2 đều kém bền và có xu hướng chuyển về mức oxi hoá +3.

Màu sắc của ion đất hiếm trong dãy La - Gd cũng được lặp lại trong dãy Tb - Lu. La3+ (4f0) không màu Lu3+ (4f14) không màu Ce3+ (4f1) không màu Yb3+ (4f13) không màu Pr3+ (4f2) lục vàng Tm3+ (4f12) lục nhạt Nd3+ (4f3) tím Er3+ (4f11) hồng Pm3+ (4f4) hồng Ho3+ (4f10) vàng đỏ Sm3+ (4f5) trắng ngà Dy3+ (4f9) vàng nhạt Eu3+ (4f6) hồng nhạt Tb3+ (4f8) hồng nhạt Gd3+ (4f7) không màu Về mặt hóa học, các lantanit là những kim loại hoạt động, chỉ kém kim loại kiềm và kiềm thổ. Các nguyên tố phân nhóm xeri hoạt động mạnh hơn các nguyên tố phân nhóm tecbi [7]. Lantan và các lantanit kim loại có tính khử mạnh.

Trong dung dịch đa số các lantanit tồn tại dưới dạng các ion bền Ln3+. Các ion Eu2+, Yb2+ và Sm2+ khử H+ thành H2 trong dung dịch nước. Ở nhiệt độ cao, các lantanit có thể khử được oxit của nhiều kim loại, ví dụ như sắt oxit, mangan oxit,. Công thức chung của các oxit đất hiếm là Ln2O3.

Tuy nhiên một vài oxit có dạng khác là: CeO2, Tb4O7, Pr6O11,.Oxit Ln2O3 giống với oxit của các kim loại kiềm thổ, chúng bền với nhiệt ( ∆Gtt0 ∼ -1600kJ/mol) và khó nóng chảy (Tnc ∼ 20000C). ˙9˙ LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Khả năng tạo phức của các nguyên tố đất hiếm So với các nguyên tố họ d, khả năng tạo phức của các lantanit kém hơn do các electron f bị chắn mạnh bởi các electron ở lớp ngoài cùng và các ion Ln3+ có kích thước lớn làm giảm lực hút tĩnh điện giữa chúng với các phối tử. Bán kính ion của đất hiếm (0,99÷1,22 Ao) lớn hơn của các nguyên tố d (0.06 Ao), do đó khả năng tạo phức của các NTĐH chỉ tương đương với các kim loại kiềm thổ.

Liên kết trong các phức chất chủ yếu là liên kết ion. Tuy nhiên, liên kết cộng hoá trị cũng đóng góp một phần nhất định do các obitan 4f không hoàn toàn bị che chắn nên sự xen phủ giữa obitan của kim loại và phối tử vẫn có thể xảy ra mặc dù yếu. Giống như ion Ca2+, ion đất hiếm Ln3+ có thể tạo những hợp chất với nhiều phối tử vô cơ như NO3- , CO32- , CN-, SO 24− , NH3, Cl− … Trong dung dịch loãng các hợp chất này phân ly hoàn toàn, còn trong dung dịch đặc chúng kết tinh ở dạng tinh thể muối kép. Những muối kép này tương đối khác nhau về độ bền nhiệt và độ tan nên có thể được sử dụng để tách các nguyên tố đất hiếm [24].

Khi đi từ La đến Lu thì khả năng tạo phức của ion đất hiếm và độ bền của phức tăng do bán kính ion giảm. Các phối tử hữu cơ, đặc biệt là các phối tử có dung lượng phối trí lớn và điện tích âm lớn có thể tạo thành các phức chất vòng càng bền với các ion đất hiếm. Sự có mặt của các nhóm vòng càng trong các hợp chất phức làm tăng mạnh độ bền của chúng so với phức chất của cùng ion kim loại với các phối tử một càng có tính chất tương tự. Vì vậy, các hợp chất vòng càng thường có độ bền cao, chúng không bị phân hủy khi đun nóng mạnh và không bị phá hủy khi cho tác dụng với các thuốc thử có thể làm kết tủa kim loại.

Độ bền của phức chất phụ thuộc vào bản chất của ion đất hiếm và phối tử tạo phức, tăng lên khi đi từ La đến Lu. Chẳng hạn, phức chất của NTĐH với EDTA có giá trị lgβ (β là hằng số bền) vào khoảng 15÷19 [3], với DTPA ˙ 10 ˙ LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Dung lượng phối trí của phối tử tạo phức càng lớn thì phức chất tạo thành càng bền. Điều này được giải thích bởi hiệu ứng vòng càng, hiệu ứng này có bản chất entropi.

Sự tạo thành phức bền giữa các ion đất hiếm và các phối tử vòng càng còn được giải thích do các phối tử này có điện tích âm lớn nên tương tác tĩnh điện giữa ion trung tâm và phối tử mạnh. Cấu trúc của vòng càng cũng ảnh hưởng đến độ bền của các chelat. Trong các phức chất, vòng 5 cạnh và vòng 6 cạnh là bền nhất [14, 17, 52]. Đặc thù tạo phức của các ion đất hiếm là có số phối trí cao và thay đổi.

Trước đây người ta cho rằng các ion đất hiếm chỉ có số phối trí bằng 6, nhưng những nghiên cứu sau đó cho thấy, khi tạo phức ngoài số phối trí đặc trưng là 6, các ion đất hiếm thường có xu hướng thể hiện số phối trí lớn hơn như 7, 8, 9, thậm chí là 10, 11 và 12. Ví dụ, Ln3+ có số phối trí 8 trong các phức chất Ln(hfac)3.H2O; số phối trí 10 trong phức chất HLnEDTA.4H2O; số phối trí 11 trong phức chất Ln(Leu)4(NO)3 và số phối trí 12 trong phức chất Ce2(SO4)3. Số phối trí cao và thay đổi của các nguyên tố đất hiếm phụ thuộc vào nhiều nguyên nhân khác nhau như bán kính của ion đất hiếm, đặc trưng hình học của phối tử và kiểu phân bố electron trên phân lớp 4f của các nguyên tố đất hiếm. Một trong những nguyên nhân chủ yếu làm cho các NTĐH có số 0 phối trí thay đổi là do các ion đất hiếm có bán kính lớn ( rLa =1, 06 A , 3+ 0 rLu3+ = 0,88 A ,.) nên các phối tử đa phối trí chỉ lấp đầy một phần cầu phối trí của ion đất hiếm.

Phần còn lại của cầu phối trí có thể bị chiếm bởi những phối tử khác như H2O, OH-. Các ion đất hiếm có phân lớp 4f chưa được lấp đầy electron nhưng chúng bị các electron ở phân lớp 5s và 5p chắn với mức độ đáng kể nên các cặp electron của phối tử khó phân bố trên phân lớp 4f. Vì ˙ 11 ˙ LUAN VAN CHAT LUONG download : add [e-mail] vậy, liên kết phối tử - kim loại trong các phức chất đất hiếm chủ yếu mang bản chất ion bên cạnh một phần nhỏ bản chất cộng hóa trị. Tính không bão hòa và không định hướng của liên kết ion cùng với bán kính lớn và đặc điểm có nhiều orbital hóa trị của ion đất hiếm làm cho số phối trí của chúng trong phức chất thường cao và thay đổi [22].

Tuy nhiên, trong một số phức chất của NTĐH, liên kết của NTĐH với các nguyên tử cho electron của phối tử mang một phần đặc tính cộng hóa trị. Một dẫn chứng là dựa vào phổ hồng ngoại của các phức chất đất hiếm với các complexon người ta đã rút ra kết luận về sự chuyển dịch mật độ electron từ phối tử đến ion trung tâm. Trên phổ hồng ngoại của các phức chất này có sự giảm giá trị ν C-N so với muối của cùng phối tử với các kim loại kiềm.
