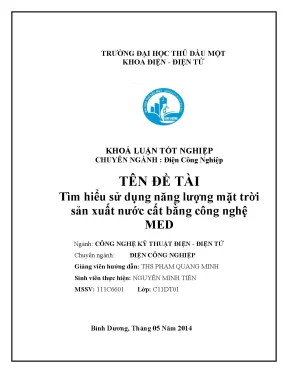

Khóa Luận Tốt Nghiệp: Nghiên Cứu Sử Dụng Năng Lượng Mặt Trời Để Sản Xuất Nước Cất Bằng Công Nghệ MED

Khóa luận tìm hiểu ứng dụng năng lượng mặt trời trong sản xuất nước cất bằng công nghệ MED, mang lại giải pháp bền vững cho môi trường.

• Tác giả: Nguyễn Minh Tiến
• Người hướng dẫn: ThS. Phạm Quang Minh
• Trường học: Trường Đại Học Thủ Dầu Một
• Chuyên ngành: Công Nghệ Kỹ Thuật Điện - Điện Tử
• Đề tài: Tìm Hiểu Sử Dụng Năng Lượng Mặt Trời Sản Xuất Nước Cất Bằng Công Nghệ MED
• Loại tài liệu: Khoá Luận Tốt Nghiệp
• Năm xuất bản: 2014
• Địa điểm: Bình Dương

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. Chương 1: TỔNG QUAN VỀ NĂNG LƯỢNG VÀ NĂNG LƯỢNG MẶT TRỜI
• 1.1. Năng lượng mặt trời
• 1.2. Giới thiệu về nền công nghiệp năng lượng mặt trời
• 1.3. Nền công nghiệp năng lượng mặt trời trên thế giới
• 1.4. Hệ thống máng Parabol (Parabol Trough)
• 1.5. Hệ thống điện tháp
• 1.6. Hệ thống đĩa/ động cơ Striling (Dish Stirling)
• 1.7. Năng lượng mặt trời ở Việt Nam
• 1.8. Các dự án ứng dụng năng lượng mặt trời ở Việt Nam
• 1.9. Vài nét về điện mặt trời ở Việt Nam
• 2. Chương 2: TỔNG QUAN VỀ CÁC PHƯƠNG PHÁP CHƯNG CẤT NƯỚC BẰNG CÔNG NGHỆ MED
• 2.1. Vài nét về nước cất
• 2.2. Các phương pháp chưng cất nước
• 2.3. Chưng cất kiểu truyền thống (Sử dụng năng lượng nhiều lần)
• 2.4. Chưng cất có tái sử dụng năng lượng Multiple Effect Distillation (MED) và Multiple Effect Distillation with Mechanical Vapour Compression (MED-MVC)
• 2.5. Giới thiệu một số dự án cất nước bằng MED trên thế giới
• 2.6. Giới thiệu các phương pháp chưng cất nước được ứng dụng trong thực tế
• 2.7. Dự án SDIC Thiên Tân (Nhà máy khử muối lớn nhất của Trung Quốc)
• 2.8. Dự án Reliance Gujarat (Nhà máy khử muối lớn nhất của Ấn Độ)
• 3. Chương 3: HỆ THỐNG THU NHIỆT TỪ PIN MẶT TRỜI ĐỂ CHƯNG CẤT NƯỚC VÀ TĂNG HIỆU SUẤT PHÁT ĐIỆN
• 3.1. Nguyên lý làm việc và đặc tính kỹ thuật
• 3.2. Chu trình nước và làm mát pin mặt trời: Chu trình (I)
• 4. Chương 4: KẾT HỢP HEAT PUMP VÀ NĂNG LƯỢNG MẶT TRỜI ĐỂ CHƯNG CẤT NƯỚC
• 4.1. Heat pump là gì? Nó có ưu nhược gì?
• 4.2. Giới thiệu về máy HP-MED-250
• 4.3. Mục tiêu của nghiên cứu về máy HP-MED-250
• 4.4. Tại sao kết hợp NLMT và Heat pump?
• 4.5. Mô tả hệ thống giả định HP+SOLAR-MED-400
• 4.6. Phân tích của hệ thống HP+SOLAR-MED-400
• 4.7. Phân tích các chỉ tiêu kinh tế
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về năng lượng mặt trời và công nghệ MED

Năng lượng mặt trời đang trở thành một trong những nguồn năng lượng tái tạo quan trọng nhất trong sản xuất nước cất. Công nghệ Multiple Effect Distillation (MED) kết hợp với năng lượng mặt trời không chỉ giúp tiết kiệm chi phí mà còn giảm thiểu tác động đến môi trường. Việc sử dụng năng lượng mặt trời trong sản xuất nước cất mang lại nhiều lợi ích, từ việc giảm lượng khí thải đến việc cung cấp nước sạch cho cộng đồng.

1.1. Năng lượng mặt trời Giải pháp bền vững cho tương lai

Năng lượng mặt trời là nguồn năng lượng vô tận và sạch, không gây ô nhiễm môi trường. Việc khai thác năng lượng mặt trời giúp giảm thiểu sự phụ thuộc vào các nguồn năng lượng hóa thạch, đồng thời góp phần vào việc bảo vệ môi trường.

1.2. Công nghệ MED Phương pháp chưng cất hiệu quả

Công nghệ MED là một trong những phương pháp chưng cất nước tiên tiến, cho phép sản xuất nước cất với hiệu suất cao. Phương pháp này sử dụng năng lượng mặt trời để cung cấp nhiệt, giúp tiết kiệm năng lượng và chi phí sản xuất.

II. Thách thức trong việc sản xuất nước cất bằng năng lượng mặt trời

Mặc dù có nhiều lợi ích, việc sản xuất nước cất bằng năng lượng mặt trời vẫn gặp phải một số thách thức. Các yếu tố như chi phí đầu tư ban đầu cao, hiệu suất không ổn định và sự phụ thuộc vào điều kiện thời tiết là những vấn đề cần được giải quyết.

2.1. Chi phí đầu tư và hiệu suất hệ thống

Chi phí đầu tư cho hệ thống năng lượng mặt trời và công nghệ MED có thể cao, điều này làm giảm khả năng tiếp cận của nhiều người. Tuy nhiên, với sự phát triển của công nghệ, chi phí này đang dần giảm.

2.2. Ảnh hưởng của thời tiết đến hiệu suất

Hiệu suất của hệ thống năng lượng mặt trời phụ thuộc vào điều kiện thời tiết. Những ngày mây mù hoặc mưa có thể làm giảm đáng kể khả năng thu năng lượng mặt trời, ảnh hưởng đến sản lượng nước cất.

III. Phương pháp kết hợp năng lượng mặt trời và công nghệ MED

Kết hợp năng lượng mặt trời với công nghệ MED là một giải pháp hiệu quả để sản xuất nước cất. Các hệ thống thu nhiệt từ pin mặt trời có thể cung cấp nhiệt cho quá trình chưng cất, giúp tăng hiệu suất và giảm chi phí.

3.1. Hệ thống thu nhiệt từ pin mặt trời

Hệ thống thu nhiệt từ pin mặt trời có khả năng cung cấp nhiệt độ cao cho quá trình chưng cất. Điều này không chỉ giúp tiết kiệm năng lượng mà còn tăng sản lượng nước cất.

3.2. Kết hợp với Heat Pump để tối ưu hóa hiệu suất

Việc kết hợp công nghệ Heat Pump với năng lượng mặt trời có thể nâng cao hiệu suất của hệ thống MED. Điều này cho phép sản xuất nước cất với chi phí thấp hơn và hiệu quả cao hơn.

IV. Ứng dụng thực tiễn của công nghệ MED trong sản xuất nước cất

Công nghệ MED đã được áp dụng thành công trong nhiều dự án sản xuất nước cất trên thế giới. Các dự án này không chỉ cung cấp nước sạch mà còn góp phần vào việc bảo vệ môi trường và phát triển bền vững.

4.1. Dự án SDIC Thiên Tân Nhà máy khử muối lớn nhất

Dự án SDIC Thiên Tân tại Trung Quốc là một trong những nhà máy khử muối lớn nhất, sử dụng công nghệ MED kết hợp với năng lượng mặt trời để sản xuất nước cất hiệu quả.

4.2. Dự án Reliance Gujarat Mô hình thành công tại Ấn Độ

Dự án Reliance Gujarat đã chứng minh tính khả thi của công nghệ MED trong sản xuất nước cất. Mô hình này có thể được áp dụng tại nhiều khu vực khác nhau, đặc biệt là những nơi thiếu nước sạch.

V. Kết luận và tương lai của năng lượng mặt trời trong sản xuất nước cất

Năng lượng mặt trời kết hợp với công nghệ MED hứa hẹn sẽ là giải pháp bền vững cho vấn đề thiếu nước sạch. Với sự phát triển của công nghệ và giảm chi phí, việc sản xuất nước cất bằng năng lượng mặt trời sẽ ngày càng trở nên phổ biến.

5.1. Tương lai của công nghệ MED

Công nghệ MED sẽ tiếp tục phát triển và cải tiến, giúp nâng cao hiệu suất và giảm chi phí sản xuất nước cất. Điều này sẽ mở ra nhiều cơ hội cho việc ứng dụng công nghệ này trong thực tiễn.

5.2. Vai trò của năng lượng mặt trời trong phát triển bền vững

Năng lượng mặt trời sẽ đóng vai trò quan trọng trong việc phát triển bền vững, cung cấp nước sạch và giảm thiểu tác động đến môi trường. Việc khai thác nguồn năng lượng này sẽ góp phần vào sự phát triển kinh tế và xã hội.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Khủng hoảng ô nhiễm nguồn nước và biến đổi khí hậu đang đặt ra những thách thức lớn đối với an ninh nguồn nước sạch. Nguồn nước mặt tại nhiều khu vực không còn đáp ứng tiêu chuẩn vệ sinh, trong khi việc khai thác nước ngầm quá mức dẫn đến hiện tượng sụt lún địa chất và suy giảm trữ lượng. Cùng với đó, hiện tượng xâm nhập mặn ngày càng lấn sâu vào các vùng đồng bằng và dải ven biển. Việt Nam sở hữu bờ biển dài trên 3.200 km cùng vùng lãnh hải rộng lớn, nơi người dân sinh sống tại các khu vực ven biển và hải đảo thường xuyên đối mặt với tình trạng thiếu hụt nước ngọt phục vụ ăn uống và sinh hoạt.

Phương pháp sản xuất nước tinh khiết truyền thống qua đun sôi - ngưng tụ tiêu tốn lượng năng lượng rất lớn (1 kWh tương đương 860 kcal chỉ làm bay hơi được một lượng nước hạn chế), dẫn đến giá thành sản phẩm cao. Việc ứng dụng công nghệ chưng cất đa tầng (Multiple Effect Distillation - MED) kết hợp với các nguồn năng lượng tái tạo, đặc biệt là năng lượng mặt trời và bơm nhiệt (Heat Pump), là một giải pháp nhằm giảm chi phí năng lượng và hạ giá thành sản xuất nước sạch.

Khóa luận tốt nghiệp của sinh viên Nguyễn Minh Tiến (chuyên ngành Điện Công nghiệp, Khoa Điện - Điện tử, Trường Đại học Thủ Dầu Một, dưới sự hướng dẫn của ThS. Phạm Quang Minh, bảo vệ tháng 05/2014) tập trung giải quyết các nhiệm vụ và mục tiêu nghiên cứu sau:

1. Khảo sát tiềm năng năng lượng mặt trời tại Việt Nam và các công nghệ chưng cất nước phổ biến trên thế giới.
2. Tìm hiểu và phân tích nguyên lý công nghệ chưng cất đa tầng MED và chưng cất đa hiệu ứng kết hợp cơ hơi nén (MED-MVC).
3. Nghiên cứu, phân tích mô hình thử nghiệm (Pilot) thu hồi nhiệt thải từ giàn pin quang điện (PV) 10 kWp để chưng cất 60 lít nước cất/giờ, đồng thời làm mát tấm pin nhằm nâng cao hiệu suất phát điện.
4. Khảo sát, tính toán thiết kế hệ thống giả định kết hợp bơm nhiệt và năng lượng mặt trời HP+SOLAR-MED-400 với công suất 400 lít nước cất/giờ.

Đối tượng nghiên cứu của đề tài là các chu trình nhiệt động, thiết bị trao đổi nhiệt, hệ thống bơm nhiệt và công nghệ chưng cất đa tầng MED ứng dụng năng lượng mặt trời. Phạm vi nghiên cứu tập trung vào việc tính toán thông số kỹ thuật cho hệ thống thử nghiệm 10 kWp và mô hình hệ thống công suất 400 lít/h tại điều kiện khí hậu Việt Nam.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và công nghệ nền tảng

• Nhiệt động học quá trình bay hơi ở áp suất thấp: Điểm sôi của nước giảm khi áp suất môi trường giảm. Bằng cách hạ áp suất qua từng tầng bay hơi, năng lượng nhiệt ngưng tụ từ tầng trước có thể dùng làm nguồn nhiệt cấp cho tầng kế tiếp.

Áp suất vận hành	Điểm sôi của nước
1,00 bar	100 °C
0,47 bar	80 °C
0,32 bar	70 °C
0,25 bar	65 °C
0,10 bar	45 °C

• Công nghệ chưng cất đa tầng (MED & MED-MVC): Chu trình nhiệt vận hành ở nhiệt độ thấp (< 70 °C) giúp hạn chế đóng cặn và ăn mòn thiết bị. Công nghệ MED-MVC tích hợp thêm máy nén hơi cơ học để nâng áp suất và nhiệt độ của hơi thứ cấp, tái sử dụng ẩn nhiệt ngưng tụ mà không cần nguồn cấp nhiệt ngoài liên tục.
• Nguyên lý bơm nhiệt (Heat Pump): Thiết bị hoạt động theo chu trình nghịch nhiệt động nhằm vận chuyển nhiệt lượng từ nguồn nhiệt độ thấp lên nguồn nhiệt độ cao với hệ số hiệu quả năng lượng (COP) đạt từ 3 đến 7, vượt trội so với điện trở nhiệt thông thường ($COP \approx 1$).
• Công nghệ tập trung nhiệt mặt trời (CSP): Khai thác nhiệt năng qua hệ thống máng Parabol (Parabolic Trough) tạo nước nóng ở nhiệt độ xấp xỉ 90 °C cấp cho hệ thống MED với tỷ lệ tăng sản lượng (Gain Output Ratio - GOR) đạt từ 10 đến 14 lần.

Phương pháp nghiên cứu

• Phương pháp phân tích - tổng hợp tài liệu: Thu thập số liệu khí hậu, bức xạ mặt trời tại Việt Nam và khảo sát các dự án công nghiệp quy mô lớn trên thế giới.
• Phương pháp cân bằng nhiệt và mô hình hóa hệ thống: Tính toán cân bằng năng lượng cho chu trình làm mát pin quang điện, xác định lưu lượng khối lượng, áp suất và nhiệt độ của nước tuần hoàn và hơi nước.
• Phương pháp phân tích chỉ tiêu kỹ thuật - kinh tế: Ước tính điện năng tiêu thụ, chi phí đầu tư thiết bị và thời gian thu hồi vốn của hệ thống bơm nhiệt bổ trợ.

---

Nội dung chính theo từng chương

Chương 1: Tổng quan về năng lượng và năng lượng mặt trời

Chương này trình bày bức tranh toàn cảnh về chuyển dịch năng lượng và tiềm năng khai thác năng lượng mặt trời trên thế giới và tại Việt Nam:

• Nền công nghiệp năng lượng mặt trời thế giới: Tốc độ tăng trưởng điện mặt trời đạt trung bình 25%/năm trong giai đoạn 1995–2008. Các công nghệ CSP chính gồm: máng Parabol (môi chất làm việc đạt 150–350 °C), tháp nhiệt mặt trời (500–1000 °C) và đĩa Parabol gắn động cơ Stirling (hệ số tập trung 1.000–2.500 lần, nhiệt độ 250–700 °C). Hệ thống nhiệt mặt trời đun nước nóng đạt công suất 145 GWth vào năm 2008.
• Tiềm năng tại Việt Nam: Nằm trong dải vĩ độ từ $8^\circ 27'$ Bắc đến $23^\circ 23'$ Bắc. Khu vực miền Trung và miền Nam có cường độ bức xạ trung bình đạt 5 kWh/m²/ngày với khoảng 300 ngày nắng/năm; miền Bắc đạt khoảng 4 kWh/m²/ngày. Tổng tiềm năng lý thuyết ước tính đạt 43,9 tỷ TOE.
• Thực trạng triển khai trong nước: Chương trình bình đun nước nóng mặt trời do EVN triển khai (thí điểm 900 hệ thống và kế hoạch mở rộng 1.000 hệ thống với mức hỗ trợ 1 triệu đồng/hộ); các dự án điện mặt trời tại Cù Lao Chàm (28 kW PV + 2 máy phát Diesel 20 kW, vốn 412.000 USD), quần đảo Trường Sa (4.093 tấm pin 220 Wp, kinh phí 5,8 tỷ đồng), Trung tâm Hội nghị Quốc gia (154 kWp) và tòa nhà Bộ Công Thương (12 kWp).

Chương 2: Tổng quan về các phương pháp chưng cất nước bằng công nghệ MED

Chương 2 phân loại và đánh giá các giải pháp chưng cất nước từ cổ điển đến hiện đại:

• Chưng cất truyền thống: Sử dụng lò đốt than củi hoặc điện trở gián đoạn quy mô nhỏ, tiêu hao năng lượng lớn, chi phí cao. Thiết bị chưng cất năng lượng mặt trời dạng bồn đơn giản sử dụng vật liệu cách nhiệt trấu (> 5 cm), đáy sơn đen, kính nghiêng 10–20° và có thể bổ sung vật liệu chuyển pha (parafin) để tích nhiệt.
• Đặc tính kỹ thuật của MED và MED-MVC: So sánh các công nghệ chưng cất màng và chưng cất nhiệt:

Tiêu chí	Chưng cất MED	Chưng cất MED-MVC
Nguồn cấp năng lượng chính	Nhiệt năng (hơi nước/nước nóng)	Điện năng (cho máy nén khí/hơi)
Tiêu thụ điện năng	Rất thấp (khoảng 8–15 kWh/m³)	Khoảng 8–18 kWh/m³
Nhiệt độ vận hành	< 70 °C	< 70 °C
Công suất tối đa thông dụng	Lên đến 68.000 m³/ngày	Giới hạn bởi máy nén (~5.000 m³/ngày)
Xử lý sơ bộ nguồn nước	Không đòi hỏi phức tạp	Không đòi hỏi phức tạp

• Dự án thực tế trên thế giới:
  • Nhà máy SDIC Thiên Tân (Trung Quốc): Công suất 200.000 m³/ngày, dùng công nghệ MED tận dụng nhiệt thải từ nhà máy nhiệt điện.
  • Nhà máy Reliance Gujarat (Ấn Độ): Công suất từ 160.000 m³/ngày mở rộng lên 400.000 m³/ngày dùng công nghệ MED, vận hành ổn định trên 15 năm.
  • Nhà máy Tocopilla (Chile): Áp dụng công nghệ MVC với độ tin cậy vận hành trên 98%.

Chương 3: Hệ thống thu nhiệt từ pin mặt trời để chưng cất nước và tăng hiệu suất phát điện

Chương 3 trình bày giải pháp kỹ thuật tích hợp đồng thời hai nhiệm vụ: làm mát pin quang điện và tận dụng nguồn nhiệt thải để sản xuất nước cất:

• Nguyên lý giải nhiệt nâng cao hiệu suất: Tấm pin quang điện thương mại có hiệu suất chuyển đổi quang - điện khoảng 20%, khoảng 80% năng lượng bức xạ bị chuyển thành nhiệt, đẩy nhiệt độ làm việc của pin lên 50–60 °C. Khi hạ nhiệt độ tấm pin về mức 25–30 °C, hiệu suất phát điện tăng thêm từ 15% đến 20%.
• Cấu trúc hai chu trình của hệ thống Pilot 10 kWp:
  • Chu trình kín (Chu trình I - Giải nhiệt pin): Nước làm mát vào giàn pin ở 15 °C, hấp thụ nhiệt từ mặt lưng tấm pin và đi ra ở 20 °C với lưu lượng $7,5\text{ m}^3/\text{h}$ (7,5 tấn/h). Kết cấu "Ốp lưng Panel" được gắn chặt vào mặt sau pin bằng keo silicon và duy trì áp suất thấp hơn áp suất khí quyển. Nguồn nhiệt hấp thu từ giàn pin 10 kWp dưới bức xạ 1.000 W/m² đạt khoảng 40 kW nhiệt.
  • Chu trình hở (Sản xuất nước cất): Nước cấp ở 30 °C đi qua van tiết lưu vào buồng trao đổi nhiệt ở áp suất chân không 17 mbar (sôi ở 15 °C) với lưu lượng 60 kg/h. Nước cấp nhận nhiệt từ 7,5 tấn nước của Chu trình I để hóa hơi, đồng thời làm hạ nhiệt độ nước Chu trình I từ 20 °C xuống 15 °C.
  • Máy nén hơi: Hơi nước ở 17 mbar (15 °C) được máy nén nâng áp suất lên 56 mbar để đưa nhiệt độ bão hòa lên 35 °C, giúp hơi nước ngưng tụ và nhả nhiệt ra môi trường xung quanh, tạo ra 60 kg nước cất/h.
• Cân bằng năng lượng: Công suất điện tiêu thụ cho hệ thống Heat Pump chỉ khoảng 1,5 kW (so với mức nhiệt lượng 40 kW cần thiết nếu đun bay hơi trực tiếp theo cách truyền thống, mang lại lợi ích năng lượng 26 lần). Mức tiêu thụ 1,5 kW này tương đương với phần điện năng phát tăng thêm do tấm pin được làm mát, giúp sản xuất 60 kg nước cất/h mà không làm suy giảm sản lượng điện ròng của giàn PV.

Chương 4: Kết hợp heat pump và năng lượng mặt trời để chưng cất nước

Chương 4 mở rộng mô hình sang hệ thống kết hợp giữa bộ thu nhiệt mặt trời máng Parabol và bơm nhiệt để cấp nhiệt cho hệ thống chưng cất MED:

• Đặc tính phối hợp nguồn năng lượng: Năng lượng mặt trời phụ thuộc thời tiết và chu kỳ ngày đêm. Sử dụng bơm nhiệt ($COP = 3 - 7$) để cấp nhiệt bổ sung hiệu quả hơn việc dùng điện trở gia nhiệt ($COP \approx 1$).
• Mô hình hệ thống HP+SOLAR-MED-400:
  • Cấu hình: Hệ thống máng Parabol thu nhiệt cấp nước nóng 90 °C cho thiết bị bay hơi MED (GOR từ 10 đến 14 lần) kết hợp với máy bơm nhiệt.
  • Chế độ vận hành: Vào ngày nắng, hệ thống chạy 10 giờ/ngày ở 100% công suất bằng năng lượng mặt trời, 14 giờ còn lại chạy ở 80% công suất bằng bơm nhiệt. Vào những ngày ít nắng, năng lượng mặt trời đáp ứng một phần trong ngày và bơm nhiệt bù đắp công suất còn lại ở mức 80%.
  • Thiết bị máy nén sử dụng trong phân tích:

Thông số	Giá trị kỹ thuật
Hãng sản xuất / Model	Mitsubishi / FB - 3MST (Nhật Bản)
Nguồn điện	200V, 3 pha, 50/60 Hz
Môi chất lạnh tương thích	R12, R22, R502
Tỉ số nén	Cao áp (H): $26\text{ kg/cm}^2$ / Hạ áp (L): $14\text{ kg/cm}^2$
Công suất định mức	10 Hp
Trọng lượng máy nén	130 kg

---

Thiết kế kỹ thuật và thông số hệ thống

Dưới đây là bảng tổng hợp các thông số kỹ thuật chính của hai mô hình hệ thống được nghiên cứu và phân tích trong khóa luận:

Thông số thiết kế	Hệ thống Pilot (Chương 3)	Hệ thống HP+SOLAR-MED-400 (Chương 4)
Công suất sản xuất nước cất	60 lít/giờ (60 kg/h)	400 lít/giờ
Quy mô nguồn quang điện / nhiệt	Giàn pin PV 10 kWp	Máng Parabol thu nhiệt mặt trời
Nhiệt độ cấp nhiệt / làm việc	Bay hơi ở 15 °C (17 mbar), ngưng tụ ở 35 °C (56 mbar)	Nước nóng 90 °C cấp cho tháp bay hơi MED
Lưu lượng nước tuần hoàn làm mát	$7,5\text{ m}^3/\text{h}$ (vào 15 °C, ra 20 °C)	Tùy biến theo phụ tải và nhiệt độ tháp
Thiết bị nén	Máy nén hơi chân không (1,5 kW điện)	Máy nén Mitsubishi FB-3MST (10 Hp)
Cơ chế vận hành bổ trợ	Bơm nhiệt nhận nhiệt trực tiếp từ ốp lưng tấm pin	Vận hành kép: 10h Solar (100%) + 14h Heat Pump (80%)
Chỉ số hiệu quả nhiệt (GOR / Lợi năng lượng)	Giảm 26 lần công suất tiêu thụ nhiệt tương đương	$GOR = 10 - 14$ lần

---

Kết quả và đóng góp

Kết quả chính

• Chứng minh tính khả thi của việc sử dụng bơm nhiệt để thu hồi 40 kW nhiệt thải từ giàn pin quang điện 10 kWp, làm hạ nhiệt độ bề mặt pin từ 55–60 °C xuống 25–30 °C, giúp tăng hiệu suất phát điện thêm 15–20%.
• Xác định hệ thống Pilot chỉ tiêu thụ khoảng 1,5 kW điện cho máy nén để tạo ra 60 lít nước cất/h, mức tiêu thụ này được bù đắp hoàn toàn bởi lượng điện phát tăng thêm nhờ làm mát pin.
• Xây dựng phương án vận hành hệ thống HP+SOLAR-MED-400 kết hợp máng thu Parabol và bơm nhiệt, nâng sản lượng từ 250 lít/h (của hệ HP-MED-250) lên 400 lít/h với mức tiêu thụ điện năng giữ nguyên ở mức 10 kW.

Đóng góp của đề tài

• Đề xuất giải pháp tích hợp đa mục tiêu: vừa phát điện, vừa làm mát nâng cao tuổi thọ và hiệu suất pin quang điện, vừa tận dụng nguồn nhiệt thải để sản xuất nước tinh khiết phục vụ dân sinh tại các vùng nhiễm mặn, hải đảo.
• Đưa ra cấu hình thiết kế chi tiết cho bộ gá "Ốp lưng Panel" thu nhiệt dưới áp suất âm và tính toán sơ bộ chu trình nhiệt động của hệ thống chưng cất chân không nhiệt độ thấp.

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

• Kết cấu ốp lưng tấm pin mặt trời trong hệ thống Pilot được chế tạo đơn lẻ bằng keo dán silicon, chưa được tiêu chuẩn hóa theo quy trình sản xuất công nghiệp.
• Mô hình HP+SOLAR-MED-400 mới dừng lại ở mức độ phân tích thiết kế và tính toán giả định trên thông số máy nén thương mại, chưa có dữ liệu thực nghiệm dài hạn về độ bền ăn mòn khi tiếp xúc với nguồn nước cấp độ mặn cao.

Hướng nghiên cứu tiếp theo

• Mở rộng nghiên cứu cho giàn pin quang điện công suất 100 kWp với kỳ vọng: tăng sản lượng điện ròng 5%, đạt sản lượng nước cất 800–1.000 lít/h, chi phí hệ thống bơm nhiệt chiếm 10–15% tổng mức đầu tư giàn pin.
• Tận dụng vùng vi khí hậu nhiệt độ ổn định (~25 °C) trên diện tích 200–300 m² bên dưới giàn pin 100 kWp để phát triển mô hình nông nghiệp công nghệ cao.

---

Giá trị tham khảo

Khóa luận là tài liệu tham khảo cho sinh viên, học viên và kỹ sư thuộc các chuyên ngành:

• Công nghệ Kỹ thuật Điện - Điện tử / Điện công nghiệp: Tham khảo giải pháp quản lý nhiệt tấm pin quang điện và nâng cao hiệu suất phát điện mặt trời.
• Kỹ thuật Nhiệt - Năng lượng tái tạo: Tham khảo nguyên lý tính toán chu trình nhiệt động bơm nhiệt, thiết kế hệ thống chưng cất chân không đa tầng (MED, MED-MVC) và công nghệ thu nhiệt máng Parabol.
• Kỹ thuật Môi trường và Xử lý nước: Cung cấp thông số vận hành của công nghệ khử muối nước biển phục vụ cấp nước sạch cho vùng ven biển và hải đảo.

---

Câu hỏi thường gặp

1. Tại sao việc làm mát pin mặt trời lại giúp hệ thống sản xuất nước cất mà không làm tiêu hao thêm điện năng ròng?

Khi pin mặt trời hoạt động dưới trời nắng, nhiệt độ tấm pin tăng lên 55–60 °C làm giảm hiệu suất phát điện. Hệ thống bơm nhiệt làm mát pin xuống 25–30 °C giúp tăng công suất phát điện thêm khoảng 15–20% (tương đương 1,5 kW trên giàn pin 10 kWp). Lượng điện tăng thêm này bù đắp cho công suất 1,5 kW tiêu thụ bởi máy nén bơm nhiệt, trong khi nhiệt lượng 40 kW thu được từ quá trình làm mát được tận dụng để làm bay hơi và tạo ra 60 lít nước cất/giờ.

2. Sự khác biệt cơ bản giữa công nghệ chưng cất MED và MED-MVC là gì?

MED sử dụng nguồn nhiệt bên ngoài (nước nóng hoặc hơi nước) cấp vào tầng đầu tiên và tái sử dụng hơi bốc lên để cấp nhiệt cho các tầng tiếp theo ở áp suất giảm dần. MED-MVC không cần nguồn cấp nhiệt ngoài liên tục mà sử dụng máy nén cơ học dẫn động bằng điện để nén hơi nước sinh ra từ các tầng có nhiệt độ thấp, nâng áp suất và nhiệt độ của hơi để tái cấp nhiệt cho chính chu trình bay hơi.

3. Trong hệ thống Pilot 10 kWp, tại sao cần giảm áp suất xuống 17 mbar trong buồng bay hơi?

Ở áp suất khí quyển (1 bar), nước sôi ở 100 °C. Bằng cách hạ áp suất buồng trao đổi nhiệt xuống 17 mbar chân không, điểm sôi của nước cấp giảm xuống còn 15 °C. Điều này cho phép nước cấp dễ dàng sôi và hóa hơi bằng cách hấp thụ nhiệt từ dòng nước làm mát giàn pin đang ở nhiệt độ 20 °C.

4. Hệ thống HP+SOLAR-MED-400 phân bổ chế độ hoạt động giữa năng lượng mặt trời và bơm nhiệt như thế nào?

Vào những ngày nắng đầy đủ, hệ thống tận dụng 100% năng lượng mặt trời từ máng Parabol trong 10 giờ nắng ban ngày để chạy 100% công suất. Trong 14 giờ còn lại (ban đêm hoặc khi không đủ nắng), hệ thống chuyển sang sử dụng bơm nhiệt chạy ở mức 80% công suất định mức để tiết kiệm điện năng tiêu thụ.

---

Kết luận

Khóa luận tốt nghiệp của tác giả Nguyễn Minh Tiến đã trình bày chi tiết giải pháp kết hợp giữa công nghệ năng lượng mặt trời, bơm nhiệt và chưng cất đa tầng MED nhằm giải quyết bài toán cấp nước sạch tiết kiệm năng lượng. Đề tài đã làm rõ cơ sở lý thuyết nhiệt động lực học, tính toán cụ thể cho mô hình Pilot 10 kWp sản xuất 60 lít nước cất/h gắn liền với việc giải nhiệt tấm pin, đồng thời thiết lập mô hình kết hợp máng Parabol HP+SOLAR-MED-400 đạt công suất 400 lít/h. Đây là hướng tiếp cận kỹ thuật thiết thực, có giá trị ứng dụng cao cho các khu vực ven biển và hải đảo khan hiếm nước ngọt tại Việt Nam.

Trích đoạn nội dung tài liệu

Chương I: TỔNG QUAN VỀ NĂNG LƯỢNG VÀ NĂNG LƯỢNG MẶT TRỜI 1.1 Năng lượng mặt trời Năng lượng mặt trời xét về lâu dài là một giải pháp cho tương lai. Một trong các nguyên nhân khác của việc sử dụng năng lượng mặt trời đó là do tính sạch về mặt môi trường. Trong quá trình sử dụng, nguồn năng lượng này không sinh ra khí nhà kính hay gây ra các hiệu ứng tiêu cực tới khí hậu toàn cầu. Có 2 kiểu chính sử dụng năng lượng mặt trời: - Sử dụng dưới dạng nhiệt năng (nhiệt mặt trời): lò hấp thụ mặt trời, nhà kính.

- Sử dụng thông qua sự chuyển hoá thành điện năng (điện mặt trời): hệ thống pin quang điện (hay pin mặt trời); nhiệt điện mặt trời…Ưu điểm là không gây ô nhiễm trong quá trình sản xuất điện. Nhược điểm là Pin mặt trời không phù hợp trong sản xuất điện mang tính công nghiệp bởi sẽ phải cần diện tích rất lớn và chi phí đầu tư còn cao. Nhiệt mặt trời có ưu điểm là phạm vi ứng dụng đơn giản, ít tốn kém .Nhược điểm: việc vận chuyển nhiệt rất khó khăn, hiệu suất không cao, phụ thuộc vào thời tiết. Đồ án này thuộc hướng khai thác năng lượng mặt trời dưới dạng nhiệt nên có ưu điểm là tận dụng được nguồn năng lượng vô tận của mặt trời, giảm được giá thành trong sản xuất nước cất.

Khi kết hợp với công nghệ Multiple Effect Distillation (MED) hoàn toàn khắc phụ được yếu tố phụ thuộc vào thời tiết.2 Giới thiệu về nền công nghiệp năng lượng mặt trời. - Năng lượng mặt trời là nguồn gốc sinh ra các dạng năng lượng khác. - Năng lượng mặt trời là dạng năng lượng hầu như vô tận. - Khai thác năng lượng mặt trời không gây ô nhiểm, không ảnh hưởng đến môi trường sinh thái xung quanh.

Nền công nghiệp năng lượng mặt trời trên thế giới Mặc dù trong nửa đầu thế kỷ 21, nguồn hóa thạch vẫn còn chiếm vai trò chủ đạo cung cấp nhu cầu năng lượng của nhân loại nhưng chúng đang trên đường cạn kiệt và là thủ phạm chính gây ô nhiễm môi trường. Chính vì vậy, loài người đang nỗ lực tìm tòi và khai thác các nguồn năng lượng thay thế. Theo những số liệu dự báo, ngay từ sau năm 2050, năng lượng tái tạo (NLTT) sẽ giữ vai trò chủ đạo cung cấp năng lượng cho con người, trong đó điện mặt trời (ĐMT) sẽ vươn lên vị trí độc tôn, cung cấp tới 3/4 nhu cầu năng lượng của nhân loại vào năm 2100. Trong vòng khoảng 15 năm qua ĐMT phát triển rất nhanh, với tốc độ trung bình là 25%/năm.

Công nghiệp điện mặt trời bao gồm quang điện mặt trời (QĐMT) và nhiệt điện mặt trời (NĐMT). Sản lượng điện mặt trời của thế giới 1995-2008 Quang điện mặt trời tiếp tục là một trong những ngành công nghiệp phát triển nhanh nhất thế giới. Thị trường QĐMT thể hiện ba xu hướng rõ ràng là: Loại hình “Tòa nhà ĐMT/ Mái nhà ĐMT” (Building integrated Photovoltaic-BIPV) ngày càng gia tăng; Công nghiệp chế 11 tạo pin mặt trời (PMT), trong đó đáng chú ý là lượng PMT công nghệ màng mỏng (thin-film PV) chiếm phần lớn trong tổng công suất lắp đặt (dẫn đầu thế giới là Hoa Kỳ, Malaysia, Đức…); và sự ra đời hàng loạt các nhà máy QĐMT. Công suất các nhà máy QĐMT nối lưới phát triển mạnh mẽ từ mức 200 KWp đã tăng lên tới mức 3GWp.[1] Tình hình phát triển QĐMT trên bình diện toàn cầu trong năm 2008 đầy biến động Bên cạnh quang điện mặt trời, nhiệt điện mặt trời cũng là ngành công nghiệp năng lượng với nhiều bước tiến và các cơ sở sản xuất mới.

Công nghiệp điện mặt trời hội tụ (concentrating solar power plant-CSP) mở ra nhiều khả năng cho phát triển cùng với các phương tiện sản xuất mới. Chảo nhiệt điện mặt trời Stirling là một kế hoạch của hai cường quốc năng lượng mới thế giới CHLB Đức và Tây Ban Nha với tham vọng độc chiếm thị trường NĐMT trong tương lai gần. Đây là bước đi thương mại quan trọng của công nghệ điện mặt trời Stirling. Nhiệt mặt trời cũng phát triển mạnh đạt mức gấp đôi.

Đun nước nóng mặt trời và năng lượng sưởi ấm tăng trưởng 15%/năm trong năm 2008, đạt khoảng 145 GWth, gấp đôi công suất năm 2004. Dẫn đầu thế giới là Trung Quốc với ¾ công suất lắp đặt toàn cầu, tiếp theo là Đức, Tây Ban Nha, Nhật… Và trong số các nước đang phát triển, Brazil, Maroc, Tunisia… cũng cho thấy tốc độ “tăng trưởng lắp đặt nóng” của các hệ đun nước nóng mặt trời 12 1. Đặc điểm − CSP được sử dụng để sản xuất điện đôi khi gọi là nhiệt điện năng lượng mặt trời, thường được tạo ra thông qua hơi nước. − Cần có một khu vực rộng lớn đáng kể để đặt hệ thống − Lắp đặt đơn giản hơn so với các công nghệ nhiệt điện khác 1.

Hệ thống máng Parabol (Parabol Trough) Một máng parabol là hệ thống gương có tác dụng phản xạ ánh sáng tập trung vào bộ tiếp nhận dạng đường (tập trung tuyến tính). Ánh sáng được tập trung vào một vị trí dọc theo đường trọng điểm của hệ thống máng phản xạ. Thiết bị nhận là một ống đặt trực tiếp phía trên giữa các gương parabol và chứa đầy một chất lỏng, hệ thống có một trục theo dõi ánh sáng mặt trời vào ban ngày. Một chất lỏng làm việc (ví dụ như muối nóng chảy ) được đun nóng đến 150-350 ° C (423-623 K (302-662 ° F)) nó chảy qua bộ phận nhận và sau đó được sử dụng như một nguồn năng lượng cho một kiểu năng lượng hệ thống, mục đích của hệ thống chủ yếu là để tạo ra điện năng.

Hiện nay hệ thống sử dụng công nghệ CSP-Trough là phát triển nhất. Hệ thống điện tháp Một tòa tháp năng lượng mặt trời bao gồm một loạt các gương phản xạ theo dõi trục kép tập trung ánh sáng mặt trời trên một máy thu trung tâm trên đỉnh một tòa tháp, bộ phận nhận có chứa một chất lỏng, mà có thể bao gồm nước biển. Chất lỏng làm việc nhận nhiệt độ đun nóng đến 500-1000°C (773-1.273 K) và sau đó được sử dụng như là một nguồn năng lượng cho một cơ chế tạo ra điện hoặc hệ thống lưu trữ năng lượng. Ứng dụng của tháp năng lượng không cao hơn so với các hệ thống máng, nhưng chúng cung cấp hiệu quả cao hơn và khả năng lưu trữ năng lượng tốt hơn, Tây Ban Nha nước đầu tiên có quy mô tháp năng lượng mặt trời lớn trên thế giới.

Hệ thống đĩa/ động cơ Striling (Dish Stirling) Hệ thống này bao gồm: − Gương phản xà dạng Parabolic tròn xoay có tác dụng tập trung ánh sang thanh một điểm vơi hệ số tập trung khoảng 1000 – 2500 lần vào tiêu điểm. − Tại tiêu điểm này lắp một thiết bị chuyển đổi nhiệt năng thành cơ năng rồi thanh điện năng. Thiết bị này gọi là gọi là động cơ Stirling. Hệ thống Dish Stirling bao gồm các phản xạ thống nhất của parabol, là tập trung ánh sáng vào một bộ nhận, vị trí ở tâm điểm của phản xạ.

Sự phản xạ ánh nắng Mặt trời được theo dõi dọc theo hai trục quay. Chất lỏng làm việc nhận được nhiệt độ đun nóng đến 250-700 ° C (523-973 K (482-1.292 ° F)) và sau đó được sử dụng cho một động cơ Stirling để tạo ra 14 điện. Đĩa Parabolic là các hệ thống cung cấp cao nhất năng lượng mặt trời để tạo ra điện, rất hiệu quả trong các công nghệ CSP, và có khả năng mở rộng mô-đun của chúng. Năng lượng mặt trời ở Việt Nam.

Tiềm năng năng lượng mặt trời ở Việt Nam: Vị trí địa lý đã ưu ái cho Việt Nam một nguồn năng lượng tái tạo vô cùng lớn.Trải dài từ vĩ độ 8o27’ Bắc (Cà Mau) đến 23o23’ Bắc (Hà Giang), Việt Nam nằm trong khu vực có cường độ bức xạ mặt trời tương đối cao. Việt nam được xem là một quốc gia có tiềm năng rất lớn về năng lượng mặt trời, đặc biệt ở các vùng miền trung và miền nam của đất nước, với cường độ bức xạ mặt trời trung bình khoảng 5 kWh/m2. Trong khi đó cường độ bức xạ mặt trời lại thấp hơn ở các vùng phía Bắc, ước tính khoảng 4 kWh/m2do điều kiện thời tiết với trời nhiều mây và mưa phùn vào mùa đông và mùa xuân. Ở Việt nam, bức xạ mặt trời trung bình 150 kcal/m2 chiếm khoảng 2.000 giờ trên năm, với ước tính tiềm năng lý thuyết khoảng 43,9 tỷ TOE.[1] Năng lượng mặt trời ở Việt nam có sẵn quanh năm, khá ổn định và phân bố rộng rãi trên các vùng miền khác nhau của đất nước.

Đặc biệt, số ngày nắng trung bình trên các tỉnh của miền trung và miền nam là khoảng 300 ngày/năm. Năng lượng mặt trời có thể được khai thác cho hai nhu cầu sử dụng: sản xuất điện và cung cấp nhiệt. Các dự án ứng dụng năng lượng mặt trời ở Việt Nam Có bốn dạng công nghệ năng lượng mặt trời hiện đang có mặt trên thị trường Việt nam. Đó là công nghệ năng lượng mặt trời quy mô hộ gia đình, quy mô thương mại sử dụng cho các khách sạn, nhà hàng, bệnh viện, quân đội và các trung tâm dịch vụ, cho làng mạc như đèn công cộng, âm thanh, tivi và trạm cho sạc pin.

Tại Việt Nam, các tấm pin quang điện (Photo-voltaic: PV) đều được nhập khẩu trong khi thành phần khác của hệ thống thì được sản xuất trong nước. Tập đoàn Bưu chính viễn thông Việt Nam (VNPT) và Tập đoàn Điện lực Việt Nam (EVN) sở hữu các công ty thành viên có chức năng thiết kế và lắp đặt các hệ thống điện mặt trời cho nhu cầu sử dụng nội bộ. Ở Việt nam, các ứng dụng năng lượng mặt trời đã phát triển nhanh chóng kể từ những năm 90. Các ứng dụng bao gồm điện mặt trời cho hộ gia đình và các trung tâm dịch 15 vụ, hệ thống đun nước mặt trời, điện mặt trời PV, hệ thống đèn điện và sấy.

Công nghệ lai ghép (Hybrid technology) của các nguồn năng lượng tái tạo, được đặt tên là Manicub, đã được ứng dụng trên các tàu thuỷ, xe cứu thương hay khu biệt thự sử dụng năng lượng mặt Trong số các ứng dụng, công nghệ đun nước mặt trời được xem là có giá trị kinh tế, hiệu quả và phổ biến nhất hiện nay.[1] Mặc dù nguồn năng lượng mặt trời ở Việt nam được công nhận là có tiềm năng lớn, nhưng các dự án điện mặt trời vẫn chưa được chú ý phát triển. Hầu hết các dự án điện mặt trời trên khắp cả nước chỉ ở quy mô nhỏ và tập trung chủ yếu vào việc khai thác nhiệt năng từ năng lượng mặt trời. Chi phí đầu tư lớn là rào cản chủ yếu cho việc phát triển các dự án điện mặt trời ở Việt nam.
