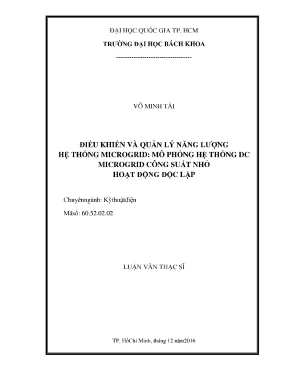

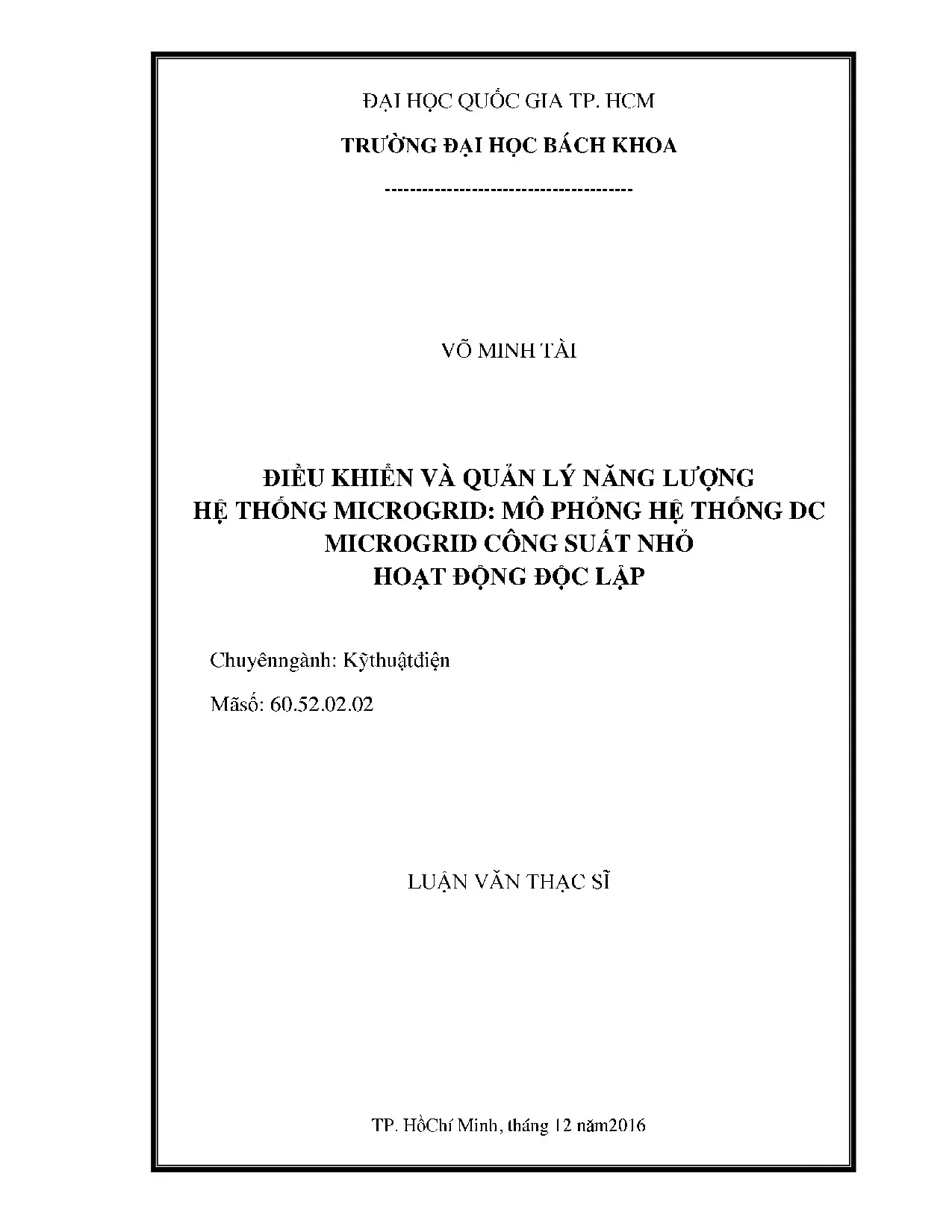

Luận văn thạc sĩ kỹ thuật điện điều khiển và quản lý năng lượng hệ thống microgrid mô phỏng hệ thống dc microgrid công suất nhỏ hoạt động độc lập

Luận văn thạc sĩ nghiên cứu kỹ thuật điện điều khiển và quản lý năng lượng hệ thống microgrid mô phỏng hệ thống dc microgrid, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Võ Minh Tài
• Người hướng dẫn: PGS.TS Phan Quốc Dũng
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Điều khiển và quản lý năng lượng hệ thống DC microgrid công suất nhỏ hoạt động độc lập
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lý do chọn đề tài. Mục đích nghiên cứu. Đối tượng và phạm vi nghiên cứu. Đối tượng nghiên cứu. Phạm vi nghiên cứu. Phương pháp nghiên cứu
• 1.2. Nhu cầu sử dụng năng lượng. Tình hình tài nguyên phục vụ cung cấp điện và nhu cầu tiêu thụ điện
• 1.3. Tiềm năng của năng lượng tái tạo
• 1.4. Các vấn đề cần giải quyết
• 2. CHƯƠNG 2: HỆ THỐNG MICROGRID
• 2.1. Khái quát hệ thống microgrid. Cấu trúc hệ thống Microgrid. Vận hành hệ thống Microgrid
• 2.2. Thành phần hệ thống microgrid
• 2.3. Tải tiêu thụ
• 2.4. Hệ thống PV
• 2.4.1. Khái quát hệ thống PV
• 2.4.2. Mô hình toán hệ thống PV
• 2.5. Hệ thống WES
• 2.5.1. Khái quát hệ thống WES
• 2.5.2. Mô hình hệ thống WES
• 2.5.3. Mô hình toán PMSG
• 3. CHƯƠNG 3: ĐIỀU KHIỂN VÀ QUẢN LÝ NĂNG LƯỢNG
• 3.1. Điều khiển hệ thống Microgrid. Điều khiển các nguồn phát tập trung
• 3.2. Kỹ thuật MPPT hệ thống PV
• 3.3. Bộ biến đổi DC-DC hạ áp dạng Buck
• 3.4. Bộ biến đổi DC-DC nâng áp dạng Push-pull
• 3.5. Nguyên lý hoạt động của bộ Push-Pull
• 3.6. Bộ điều khiển cho Push-pull converter
• 3.7. Điều khiển bộ nghịch lưu cấp nguồn tải
• 3.8. Cấu trúc bộ nghịch lưu Diode kẹp NPC
• 3.9. Phương pháp điều chế vector không gian – SVM
• 3.10. Điều khiển inverter ở chế độ độc lập
• 3.11. Điều khiển hệ thống trường hợp hệ thống không cân bằng
• 3.12. Khái quát lọc công suất tích cực
• 3.13. Phương pháp điều khiển
• 3.14. Quản lý năng lượng
• 4. CHƯƠNG 4: MÔ PHỎNG HỆ THỐNG MICROGRID
• 4.1. Mô phỏng thành phần hệ thống microgrid
• 4.2. Thông số thời tiết
• 4.3. Mô phỏng hệ thống PV
• 4.4. Mô phỏng hệ thống WES
• 4.5. Mô phỏng các thành phần điều khiển
• 4.6. Bộ điều khiển MPPT
• 4.7. Bộ biến đổi DC/DC hạ áp
• 4.8. Bộ biến đổi DC/DC nâng áp dạng Push-pull
• 4.9. Bộ biến đổi nghịch lưu
• 4.10. Bộ lọc công suất tích cực
• 4.11. Mô phỏng điều khiển và quản lý hệ thống microgrid
• 4.12. Mô phỏng các chế độ vận hành
• 4.12.1. Chế độ vận hành khi máy phát cung cấp năng lượng
• 4.12.2. Chế độ vận hành khi ắc quy phóng điện
• 4.12.3. Chế độ vận hành PV và WES nạp điện ắc quy
• 4.12.4. Chế độ vận hành khi ắc quy nạp đầy và nguồn năng lượng tái tạo phát
• 4.13. Mô phỏng theo thời gian
• 4.14. Kết quả đạt được
• 5. CHƯƠNG 5: ĐỊNH HƯỚNG PHÁT TRIỂN
• DANH MỤC CÁC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu và bối cảnh nghiên cứu

Luận văn thạc sĩ này tập trung vào việc điều khiển và quản lý năng lượng trong hệ thống DC microgrid công suất nhỏ. Với sự gia tăng nhu cầu năng lượng và sự suy giảm của các nguồn năng lượng hóa thạch, việc nghiên cứu và ứng dụng các hệ thống năng lượng tái tạo trở nên cấp thiết. Microgrid công suất nhỏ là một giải pháp hiệu quả để tận dụng các nguồn năng lượng phân tán như năng lượng mặt trời và gió. Luận văn này nhằm mô phỏng và phân tích hoạt động của hệ thống DC microgrid trong điều kiện độc lập, đặc biệt là tại tòa nhà B1 của Trường Đại học Bách Khoa TP.HCM.

1.1. Nhu cầu năng lượng và thách thức

Nhu cầu năng lượng tại Việt Nam đang tăng trưởng mạnh, đặc biệt là trong các lĩnh vực công nghiệp và dân sinh. Tuy nhiên, việc phụ thuộc vào nhiệt điện than đang gây ra nhiều vấn đề về môi trường và an ninh năng lượng. Hệ thống năng lượng phân tán như microgrid được xem là giải pháp thay thế hiệu quả, giúp giảm thiểu sự phụ thuộc vào năng lượng hóa thạch và tăng cường sử dụng năng lượng tái tạo.

1.2. Mục tiêu nghiên cứu

Mục tiêu chính của luận văn là xây dựng các mô hình toán học và giải thuật điều khiển để mô phỏng hoạt động của hệ thống DC microgrid. Qua đó, nghiên cứu đánh giá hiệu quả của các giải pháp quản lý năng lượng và điều khiển hệ thống trước khi triển khai thực tế.

II. Tổng quan về hệ thống microgrid

Hệ thống microgrid là một mạng lưới điện nhỏ, có khả năng hoạt động độc lập hoặc kết nối với lưới điện chính. Nó bao gồm các nguồn năng lượng phân tán như hệ thống năng lượng mặt trời (PV) và hệ thống năng lượng gió (WES), cùng với các thiết bị lưu trữ và điều khiển. Hệ thống DC microgrid được chọn nghiên cứu do tính hiệu quả trong việc tích hợp các nguồn năng lượng tái tạo và khả năng hoạt động độc lập.

2.1. Cấu trúc hệ thống microgrid

Hệ thống microgrid bao gồm các thành phần chính như nguồn phát, hệ thống lưu trữ, tải tiêu thụ và các bộ điều khiển. Hệ thống DC microgrid sử dụng các bộ biến đổi DC/DC và DC/AC để điều chỉnh công suất và đảm bảo sự ổn định của hệ thống.

2.2. Vận hành hệ thống microgrid

Việc vận hành hệ thống microgrid đòi hỏi các giải thuật điều khiển công suất và quản lý năng lượng hiệu quả. Các giải thuật như MPPT (Maximum Power Point Tracking) được sử dụng để tối ưu hóa công suất đầu ra từ các nguồn năng lượng tái tạo.

III. Điều khiển và quản lý năng lượng

Luận văn tập trung vào việc phát triển các giải thuật điều khiển hệ thống DC và quản lý năng lượng để đảm bảo sự ổn định và hiệu quả của hệ thống microgrid. Các giải thuật được mô phỏng trên phần mềm Matlab/Simulink để đánh giá hiệu quả trước khi triển khai thực tế.

3.1. Điều khiển các bộ biến đổi

Các bộ biến đổi DC/DC và DC/AC được sử dụng để điều chỉnh công suất và điện áp trong hệ thống DC microgrid. Các giải thuật điều khiển như PI (Proportional Integral) và SVM (Space Vector Modulation) được áp dụng để đảm bảo hiệu suất và độ ổn định của hệ thống.

3.2. Quản lý năng lượng phân tán

Giải thuật quản lý năng lượng được thiết kế để tối ưu hóa việc sử dụng các nguồn năng lượng tái tạo và bảo vệ hệ thống lưu trữ. Các giải thuật này giúp đảm bảo cung cấp điện liên tục và ổn định cho các phụ tải.

IV. Mô phỏng và kết quả

Luận văn tiến hành mô phỏng hệ thống DC microgrid với các thông số thực tế. Kết quả mô phỏng cho thấy hiệu quả của các giải thuật điều khiển và quản lý năng lượng trong việc duy trì sự ổn định và hiệu suất của hệ thống.

4.1. Mô phỏng hệ thống PV và WES

Các mô hình mô phỏng hệ thống năng lượng mặt trời và hệ thống năng lượng gió được xây dựng để đánh giá hiệu suất và khả năng tích hợp vào hệ thống DC microgrid.

4.2. Đánh giá hiệu quả quản lý năng lượng

Kết quả mô phỏng cho thấy các giải thuật quản lý năng lượng giúp tối ưu hóa việc sử dụng năng lượng tái tạo và đảm bảo cung cấp điện liên tục cho các phụ tải.

V. Kết luận và hướng phát triển

Luận văn đã thành công trong việc mô phỏng và phân tích hệ thống DC microgrid công suất nhỏ. Các giải thuật điều khiển và quản lý năng lượng được đề xuất đã chứng minh hiệu quả trong việc duy trì sự ổn định và hiệu suất của hệ thống. Hướng phát triển tiếp theo là triển khai thực tế và mở rộng nghiên cứu cho các hệ thống microgrid quy mô lớn hơn.

5.1. Đóng góp của luận văn

Luận văn đã cung cấp các giải pháp hiệu quả cho việc điều khiển và quản lý năng lượng trong hệ thống DC microgrid, góp phần thúc đẩy việc ứng dụng các nguồn năng lượng tái tạo tại Việt Nam.

5.2. Hướng phát triển tương lai

Nghiên cứu tiếp theo có thể tập trung vào việc tích hợp các công nghệ mới như AI và IoT để nâng cao hiệu quả của hệ thống microgrid và mở rộng quy mô ứng dụng.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu sử dụng năng lượng tại Việt Nam đang tăng trưởng nhanh chóng, với tốc độ tăng trưởng điện năng ước tính từ 15% đến 17% mỗi năm, trong khi nguồn năng lượng hóa thạch như than đá và dầu khí ngày càng suy giảm. Theo quy hoạch điện VII, tỷ trọng nhiệt điện than dự kiến tăng từ 35,1% năm 2015 lên 44,7% năm 2020 và 56,1% năm 2030, trong khi các nguồn năng lượng tái tạo chưa được khai thác hiệu quả. Đồng thời, gần 2 triệu hộ dân tại gần 1000 xã chưa được tiếp cận điện lưới trực tiếp, và tình trạng điện yếu, chập chờn vẫn phổ biến tại nhiều địa phương như Bà Rịa-Vũng Tàu. Trước thực trạng này, việc phát triển các hệ thống năng lượng tái tạo, đặc biệt là microgrid, trở nên cấp thiết nhằm đảm bảo cung cấp điện ổn định, giảm phụ thuộc vào nhiên liệu hóa thạch và nâng cao hiệu quả sử dụng năng lượng.

Luận văn tập trung nghiên cứu mô phỏng hệ thống DC microgrid công suất nhỏ hoạt động độc lập, cung cấp điện cho các nhóm tải tại Trường Đại học Bách Khoa TP. Hồ Chí Minh. Mô hình microgrid này bao gồm các nguồn năng lượng tái tạo như hệ thống pin mặt trời (PV), tua-bin gió (WES), máy phát điện và ắc quy lưu trữ, được mô phỏng trên phần mềm Matlab/Simulink. Mục tiêu chính là xây dựng các mô hình toán học chi tiết cho từng thành phần, phát triển giải thuật điều khiển và quản lý năng lượng nhằm tối ưu hóa vận hành, đảm bảo cung cấp điện liên tục và hiệu quả. Nghiên cứu có phạm vi khảo sát trong điều kiện vận hành độc lập, không nối lưới, với dữ liệu tải thực tế từ các phòng ban trong trường đại học, giúp đánh giá khả năng ứng dụng thực tiễn của hệ thống.

Việc phát triển và mô phỏng hệ thống DC microgrid công suất nhỏ không chỉ góp phần nâng cao chất lượng điện năng cho các khu vực chưa có điện hoặc điện yếu mà còn hỗ trợ định hướng phát triển công nghiệp thông minh hóa lưới điện tại Việt Nam, đồng thời tạo nền tảng cho các dự án microgrid quy mô lớn hơn trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hệ thống Microgrid: Microgrid là hệ thống lưới điện nhỏ, gần tải tiêu thụ, kết hợp các nguồn phát phân tán (DER) như PV, WES, máy phát điện và ắc quy. Microgrid có thể vận hành độc lập hoặc nối lưới, giúp tăng tính linh hoạt và ổn định cho hệ thống điện.

• Mô hình toán học nguồn năng lượng tái tạo:

  • Mô hình pin mặt trời (PV) dựa trên đặc tuyến điện áp-dòng điện (V-I) và công suất-dòng điện (P-V), tính toán dựa trên các tham số như bức xạ mặt trời, nhiệt độ môi trường, điện trở nối tiếp và song song.
  • Mô hình tua-bin gió (WES) sử dụng máy phát đồng bộ nam châm vĩnh cửu (PMSG), mô phỏng công suất gió theo tốc độ gió và góc cánh quạt, với hiệu suất chuyển đổi công suất phụ thuộc vào hệ số tốc độ tip và góc cánh.

• Thuật toán điều khiển và quản lý năng lượng:

  • Thuật toán MPPT (Maximum Power Point Tracking) sử dụng phương pháp Incremental Conductance (INC) để theo dõi điểm công suất cực đại của PV, tối ưu hóa công suất thu được trong điều kiện biến đổi bức xạ và nhiệt độ.
  • Bộ biến đổi DC-DC hạ áp (buck converter) và nâng áp dạng Push-pull converter được điều khiển bằng bộ điều khiển PI/PID để duy trì điện áp ổn định và chuyển đổi điện áp phù hợp cho các thành phần trong hệ thống.
  • Bộ nghịch lưu ba pha ba bậc với cấu trúc diode kẹp NPC (Neutral Point Clamped) được sử dụng để cung cấp điện cho tải AC, kết hợp với bộ lọc công suất tích cực (Active Power Filter - APF) để xử lý tải không cân bằng.

• Quản lý năng lượng: Giải thuật quản lý năng lượng được xây dựng nhằm tối ưu hóa việc sử dụng nguồn năng lượng tái tạo, bảo vệ ắc quy bằng cách giới hạn dòng nạp/xả, đồng thời đảm bảo cung cấp điện liên tục cho tải trong các chế độ vận hành khác nhau.

Phương pháp nghiên cứu

• Nguồn dữ liệu:

  • Dữ liệu tải tiêu thụ thực tế được thu thập từ ba phòng ban tại Trường Đại học Bách Khoa TP. Hồ Chí Minh, gồm phòng cung cấp điện, phòng quản lý vườn ươm và phòng bộ môn thiết bị điện, với tổng công suất tải từ vài trăm đến hơn 2.000 W.
  • Thông số kỹ thuật của các thành phần PV, WES, máy phát điện và ắc quy được lấy từ tài liệu nhà sản xuất và các nghiên cứu chuyên ngành.

• Phương pháp phân tích:

  • Xây dựng mô hình toán học chi tiết cho từng thành phần hệ thống trên phần mềm Matlab/Simulink.
  • Phát triển và tích hợp các thuật toán điều khiển MPPT, điều khiển bộ biến đổi DC-DC, bộ nghịch lưu và quản lý năng lượng.
  • Mô phỏng các chế độ vận hành khác nhau của hệ thống microgrid trong điều kiện độc lập, bao gồm chế độ ắc quy phóng điện, máy phát cung cấp tải và nạp ắc quy, PV và WES nạp ắc quy, và chế độ ắc quy nạp đầy khi nguồn tái tạo phát dư công suất.

• Timeline nghiên cứu:

  • Thu thập và phân tích dữ liệu tải: 2 tháng
  • Xây dựng mô hình toán học và thuật toán điều khiển: 4 tháng
  • Mô phỏng và đánh giá kết quả trên Matlab/Simulink: 3 tháng
  • Tổng hợp, thảo luận và hoàn thiện luận văn: 3 tháng

• Cỡ mẫu và chọn mẫu:

  • Dữ liệu tải được ghi nhận trong vòng 24 giờ với tần suất ghi mỗi giờ, tổng cộng 24 điểm dữ liệu cho mỗi tải.
  • Lựa chọn các thành phần hệ thống dựa trên công suất phù hợp với tải khảo sát và khả năng ứng dụng thực tế tại khu vực nghiên cứu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả mô phỏng hệ thống PV và thuật toán MPPT INC:

   • Mô hình PV phản ánh chính xác đặc tuyến V-I và P-V dưới các điều kiện bức xạ và nhiệt độ khác nhau, với công suất tối đa đạt gần 1 kW tại bức xạ 1000 W/m² và nhiệt độ 25°C.
   • Thuật toán MPPT INC giúp theo dõi điểm công suất cực đại hiệu quả, duy trì công suất đầu ra ổn định khi bức xạ thay đổi, giảm sai số công suất dưới 3% so với giá trị lý thuyết.

2. Mô hình tua-bin gió và máy phát điện PMSG:

   • Công suất tua-bin gió mô phỏng đạt giá trị tối đa khoảng 500 W tại tốc độ gió 12 m/s, phù hợp với đặc tính kỹ thuật của tua-bin trục ngang.
   • Mô hình PMSG thể hiện mối quan hệ tuyến tính giữa mô-men điện từ và tốc độ quay rotor, đảm bảo khả năng điều khiển chính xác trong hệ thống microgrid.

3. Điều khiển bộ biến đổi DC-DC và bộ nghịch lưu NPC:

   • Bộ biến đổi buck và Push-pull converter duy trì điện áp DC bus ổn định ở mức 48 V và 400 V tương ứng, với sai số điện áp dưới 2% trong các chế độ vận hành.
   • Bộ nghịch lưu NPC ba pha ba bậc cung cấp điện áp AC ổn định cho tải, đồng thời bộ lọc công suất tích cực (APF) xử lý hiệu quả các trường hợp tải không cân bằng, giảm hài hòa dòng điện xuống dưới 5%.

4. Quản lý năng lượng và vận hành hệ thống microgrid:

   • Giải thuật quản lý năng lượng tối ưu hóa việc sử dụng nguồn năng lượng tái tạo, bảo vệ ắc quy bằng cách giới hạn dòng nạp/xả, đảm bảo trạng thái sạc (SOC) của ắc quy luôn trong khoảng an toàn (20%-80%).
   • Hệ thống cung cấp điện liên tục cho tải trong các chế độ vận hành khác nhau, với tỷ lệ đáp ứng tải đạt trên 99% trong mô phỏng 24 giờ.

Thảo luận kết quả

Kết quả mô phỏng cho thấy hệ thống DC microgrid công suất nhỏ có khả năng vận hành ổn định và hiệu quả trong điều kiện độc lập, phù hợp với các khu vực chưa có điện hoặc điện yếu. Việc áp dụng thuật toán MPPT INC giúp khai thác tối đa công suất từ nguồn PV, trong khi mô hình tua-bin gió và máy phát điện bổ sung nguồn năng lượng linh hoạt. Bộ biến đổi DC-DC và bộ nghịch lưu NPC được điều khiển chính xác, đảm bảo điện áp và dòng điện phù hợp với yêu cầu tải.

So sánh với các nghiên cứu trong ngành, kết quả này tương đồng với các mô hình microgrid đã được triển khai tại các nước có điều kiện khí hậu tương tự, đồng thời giải quyết hiệu quả vấn đề tải không cân bằng nhờ bộ lọc công suất tích cực. Giải thuật quản lý năng lượng giúp kéo dài tuổi thọ ắc quy và đảm bảo cung cấp điện liên tục, điều này rất quan trọng trong các hệ thống độc lập.

Dữ liệu mô phỏng có thể được trình bày qua các biểu đồ đặc tuyến V-I, P-V của PV, biểu đồ công suất tua-bin gió theo tốc độ gió, biểu đồ điện áp DC bus và AC tải theo thời gian, cũng như biểu đồ trạng thái sạc ắc quy (SOC) trong suốt quá trình vận hành. Bảng tổng hợp các thông số kỹ thuật và kết quả mô phỏng cũng giúp minh họa rõ ràng hiệu quả của từng thành phần.

Đề xuất và khuyến nghị

1. Triển khai thử nghiệm thực tế hệ thống DC microgrid công suất nhỏ

   • Thực hiện lắp đặt hệ thống tại các khu vực có điện yếu hoặc chưa có điện, sử dụng các thành phần đã mô phỏng để đánh giá hiệu quả thực tế.
   • Thời gian: 12 tháng
   • Chủ thể: Các trường đại học, viện nghiên cứu và doanh nghiệp năng lượng tái tạo.

2. Phát triển giải thuật quản lý năng lượng nâng cao

   • Nghiên cứu tích hợp trí tuệ nhân tạo và học máy để tối ưu hóa quản lý năng lượng, dự báo tải và điều chỉnh nguồn phát tự động.
   • Thời gian: 18 tháng
   • Chủ thể: Các nhóm nghiên cứu chuyên sâu về điều khiển và quản lý năng lượng.

3. Mở rộng mô hình microgrid sang hệ thống hybrid DC-AC

   • Nghiên cứu kết hợp hệ thống DC microgrid với lưới điện AC hiện có, phát triển các giải pháp chuyển đổi và điều khiển linh hoạt.
   • Thời gian: 24 tháng
   • Chủ thể: Các tổ chức nghiên cứu và nhà cung cấp thiết bị điện tử công suất.

4. Đào tạo và nâng cao nhận thức cộng đồng về năng lượng tái tạo và microgrid

   • Tổ chức các khóa đào tạo, hội thảo cho kỹ sư, sinh viên và người dân về lợi ích và vận hành hệ thống microgrid.
   • Thời gian: liên tục
   • Chủ thể: Các trường đại học, cơ quan quản lý nhà nước và tổ chức phi chính phủ.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Kỹ thuật điện, Năng lượng tái tạo

   • Học tập kiến thức chuyên sâu về mô hình hóa, điều khiển và quản lý hệ thống microgrid, áp dụng trong nghiên cứu và luận văn.

2. Kỹ sư và chuyên gia phát triển hệ thống năng lượng tái tạo

   • Tham khảo các giải pháp điều khiển và quản lý năng lượng hiệu quả, áp dụng trong thiết kế và vận hành hệ thống microgrid thực tế.

3. Nhà hoạch định chính sách và quản lý năng lượng

   • Hiểu rõ tiềm năng và thách thức của microgrid trong bối cảnh phát triển năng lượng tái tạo, từ đó xây dựng chính sách hỗ trợ phù hợp.

4. Doanh nghiệp và nhà đầu tư trong lĩnh vực năng lượng sạch

   • Đánh giá khả năng ứng dụng và hiệu quả kinh tế của hệ thống microgrid công suất nhỏ, làm cơ sở cho các dự án đầu tư và phát triển sản phẩm.

Câu hỏi thường gặp

1. Microgrid là gì và có ưu điểm gì so với lưới điện truyền thống?
   Microgrid là hệ thống lưới điện nhỏ, gần tải tiêu thụ, kết hợp các nguồn năng lượng phân tán và có thể vận hành độc lập hoặc nối lưới. Ưu điểm gồm tăng tính linh hoạt, giảm tổn thất truyền tải, nâng cao độ tin cậy và hỗ trợ tích hợp năng lượng tái tạo.

2. Tại sao chọn hệ thống DC microgrid thay vì AC microgrid?
   DC microgrid giảm thiểu tổn thất chuyển đổi điện áp, phù hợp với các nguồn năng lượng DC như pin mặt trời và ắc quy, đồng thời đơn giản hóa thiết bị điều khiển, đặc biệt hiệu quả cho công suất nhỏ và tải DC.

3. Thuật toán MPPT INC hoạt động như thế nào?
   Thuật toán Incremental Conductance (INC) theo dõi điểm công suất cực đại bằng cách so sánh độ dốc công suất theo điện áp, điều chỉnh điện áp hoạt động để duy trì công suất tối đa trong điều kiện biến đổi bức xạ và nhiệt độ.

4. Làm thế nào để xử lý tải không cân bằng trong microgrid?
   Sử dụng bộ lọc công suất tích cực (Active Power Filter - APF) kết hợp với bộ nghịch lưu NPC giúp bù dòng và giảm hài hòa, đảm bảo điện áp và dòng điện cân bằng, nâng cao chất lượng điện năng.

5. Giải thuật quản lý năng lượng giúp bảo vệ ắc quy như thế nào?
   Giải thuật giới hạn dòng nạp/xả, duy trì trạng thái sạc (SOC) trong khoảng an toàn, tránh phóng sâu hoặc nạp quá mức, từ đó kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động của ắc quy.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học và mô phỏng hệ thống DC microgrid công suất nhỏ hoạt động độc lập, bao gồm các thành phần PV, WES, máy phát điện và ắc quy.
• Thuật toán điều khiển MPPT INC và quản lý năng lượng được phát triển giúp tối ưu hóa công suất thu được và bảo vệ hệ thống, đảm bảo cung cấp điện liên tục cho tải.
• Kết quả mô phỏng cho thấy hệ thống vận hành ổn định, hiệu quả trong điều kiện tải thực tế và các chế độ vận hành khác nhau.
• Nghiên cứu góp phần tạo nền tảng cho việc ứng dụng microgrid tại các khu vực chưa có điện hoặc điện yếu, đồng thời hỗ trợ phát triển công nghiệp thông minh hóa lưới điện tại Việt Nam.
• Đề xuất các hướng phát triển tiếp theo bao gồm thử nghiệm thực tế, nâng cao giải thuật quản lý và mở rộng mô hình sang hệ thống hybrid DC-AC.

Để tiếp tục phát triển, các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng mô hình và giải thuật trong thực tế, đồng thời phối hợp với các cơ quan quản lý để thúc đẩy chính sách hỗ trợ phát triển microgrid và năng lượng tái tạo.

Trích đoạn nội dung tài liệu

Chương 1: TONG QUAN 1. Nhu cầu sử dụng năng lượng 1. Tình hình tài nguyên phục vụ cung cấp điện và nhu cầu tiêu thụ điện năng tạt Việt Nam Tính đến 1/1/2005 tong trữ lượng than đã tìm kiếm thăm dò khoảng 6,14 ty tan. Mỗi chu kỳ kế hoạch 5 năm tổng sản lượng khai thác than tăng khoảng 1-5 triệu tan nhằm đáp ứng nhu cầu phát triển kinh tế-xã hội của đất nước|{ 10].

Khả năng khai thác và chế biến than của Tập đoàn Công nghiệp Than - Khoáng sản Việt Nam (TKV) chỉ đáp ứng được 40-50% nhu cầu than cho sản xuất điện, thực chất sản lượng than sẽ chỉ đủ cung cấp cho khoảng 12.000MW, nghĩa là sản xuất được không quá 72 tỉ kWh mỗi năm, kế cả đến những năm 2025-2030, do đó cho thấy Việt Nam sẽ sớm trở thành quốc gia nhập khẩu than trong giai đoạn sau 2020. Tổng trữ lượng dau khí có thé đưa vào khai thác ở nước ta khoảng 3,8-4,2 tỷ tan quy đổi (TOE), trong đó trữ lượng đã được xác định khoảng 60% (1,05 - 1,14 TOE). Khả năng khai thác dầu thô so với năm 2010 dự báo đến năm 2020 sẽ sụt giảm, còn 16- 17 triệu tấn/năm. Đối với khí đốt, khả năng khai thác sẽ tăng, giai đoạn 2011-2015 sẽ đạt mức từ 10,7 tỷ m lên 19 ty m [10].

Trong thé ky XX và thập niên đầu của thế ky XXI, nguồn năng lượng từ thủy điện đã cơ bản đáp ứng được nhu cầu sử dụng và sản xuất nhưng đến năm 2030, Việt Nam sẽ không còn tiềm năng thủy điện lớn vì đã khai thác hết. Trữ lượng than đá cũng đang cạn dần. Năm 2015, khả năng khai thác than đá đáp ứng từ 96%-100% nhu cầu sử dụng. Năm 2020, khả năng khai thác chỉ đáp ứng được 60% và đến năm 2035, tỉ lệ này chỉ còn 34%.

Theo quy hoạch phát triển điện lực quốc gia giai đoạn 2011-2020, có xét đến 2030 thì vào năm 2020, Việt Nam sẽ nhập khâu hơn 2.300 MW điện (chiếm 3,1% tong cơ cầu năng lượng điện), năm 2030 sẽ nhập 7.9% tong cơ cầu năng lượng điện) [11]. Luận văn cao học 4 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập Bên cạnh đó, theo tính toán của tập đoàn điện lực EVN, để đáp ứng nhu cầu phát triển kinh tế với tốc độ tăng trưởng từ 7,5% -8% và thực hiện được mục tiêu đến năm 2020 Việt Nam cơ bản trở thành một nước công nghiệp thì trong 20 năm tới nhu cầu điện sẽ phải tăng từ 15%-17% mỗi năm [11]. Tiềm năng của năng lượng tái tạo Việc tìm kiếm các nguồn năng lượng thay thé là cấp bách. Những nguồn năng lượng tái tạo có thể khai thác và sử dụng trong thực tế đã được nhận diện đến nay gồm: thủy điện nhỏ.

năng lượng gió, năng lượng sinh khối, năng lượng khí sinh học, nhiên liệu sinh học, năng lượng từ nguồn rác thải sinh hoạt, năng lượng mặt trời, và năng lượng địa nhiệt. Cụ thể là năng lượng gió: được đánh giá là quốc gia có tiềm năng phát triển năng lượng gió nhưng hiện tại số liệu về tiềm năng khai thác năng lượng gió của Việt Nam chưa được lượng hóa day đủ bởi còn thiếu điều tra và đo đạc. Số liệu đánh giá về tiềm năng năng lượng gió có sự dao động khá lớn, từ 1.800MW đến trên 9.000MW, thậm chí trên 100. Theo các báo cáo thì tiềm năng năng lượng gió của Việt Nam tập trung nhiều nhất tại vùng duyên hải miền Trung, miền Nam, Tây Nguyên và các đảo.

Năng lượng mặt trời: Việt Nam có tiềm năng về nguồn năng lượng mặt trời, có thể khai thác cho các sử dụng như: đun nước nóng, phát điện và các ứng dụng khác như sấy, nau ăn. Với tong số giờ năng cao lên đến trên 2.500 giò/năm, tổng lượng bức xạ trung bình hàng năm vào khoảng 230-250 kcal/cm” theo hướng tăng dan về phía Nam là cơ sở tốt cho phát triển các công nghệ năng lượng mặt trời. Trong bối cảnh nhu cầu năng lượng của Việt Nam ngày một gia tang, khả năng cung cấp các nguồn năng lượng nội địa hạn chế (dự kiến phải nhập than cho điện từ sau 2015) trong khi tiềm năng nguồn Năng lượng tái tạo của Việt Nam rất lớn kèm theo nhu cầu sử dụng điện và nhiệt cho sản xuất rất cao thì việc xem xét khai thác nguồn Năng lượng tái tạo sẵn có cho sản xuất điện, đồng phát năng lượng (cả điện và nhiệt) là rất kha thi cả về công nghệ lẫn hiệu quả kinh tế và môi trường. Trong bối cảnh đó, Quyết định số 1208 của Thủ tướng Chính phủ phê duyệt tông sơ đồ phát triển điện giai đoạn 2011-2020, tầm nhìn đến 2030 được xem là cơ sở pháp lý cho phát triển Luận văn cao học 5 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập Năng lượng tái tạo ở Việt nam.

Kế hoạch và mục tiêu cho điện gió và sinh khối trong quyết định này đã nêu rõ [12]: - _ Đến năm 2020, phát triển điện gió đạt 1.000 MW, sinh khối đạt 500 MW. - Đếnnăm 2030, phát triển và đưa vào sử dụng lượng công suất từ gió đạt 6.200 MW, sinh khối là 2. Các van dé cần giải quyết Vẻ việc điều khiến và quản lý năng lượng hệ thống microgrid, dé tài sẽ áp dụng các thuật toán điều khiến và quản lý năng lượng cho hệ thống DC microgrid với các nguồn như: PV, tua bin gió, máy phát điện và ắc quy. Cụ thé, về phan điều khiến và quản ly năng lượng, dé tài sẽ giải quyết việc điều khiến năng lượng khi các DER phát dư năng lượng và khi ắc quy đã nạp day và vận hành trong điều kiện không 6n định của hệ thống.

Bên cạnh đó, luận văn xây dựng giải thuật quản lý năng lượng sẽ giúp người người vận hành tôi ưu năng lượng tai tạo và cung cap điện liên tục cho hệ thông. Luận văn cao học 6 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập Chương 2: HE THONG MICROGRID 2. Khai quát hệ thong microgrid Microgrid là hệ thong lưới điện nhỏ, được gần tải tiêu thụ và có sự kết hop những nguôn phát với hệ thong lưới ha thé. Hệ thống microgrid sử dụng các nguôn phát phân bố như PV, WES, máy phát điện, pin nhiên liệu, ac quy,.

Tùy vào đặc điểm vị trí, nhu cau tải và yêu cau người sử dụng mà có những cau hình kết hợp các nguồn này với nhau. Những hệ thống microgrid nhỏ này hoạt động như những mô-dun nhỏ trong lưới điện, nó giúp lưới điện giảm thiệt hại khi bị sự cô. Microgrid hỗ trợ tinh linh động, hiệu quả của lưới điện bởi sự kết hợp việc phát triển các nguồn năng lượng tái tạo với nhau như là năng lượng mặt trời, gió và các nguồn năng lượng khác. Hơn nữa, việc sử dụng các nguồn tại chỗ phục vụ cho tải trong khu vực đó giúp giảm tốn thất đường dây và phân phối điện năng cũng như việc tăng hiệu suất truyén tải của lưới.

Mặc dù hệ thống microgrid có nhiều cấu trúc, phụ thuộc từng mục đích sử dụng cũng như điều kiện kinh tế, co sở kỹ thuật. Về cơ bản, hệ thống microgrid bao gồm các thành phan: nguồn phát, hệ thống quản lý năng lượng, hệ thong lưu trữ năng lượng và tải tiêu thụ. Thành phần cơ bản đầu tiên cho mọi hệ thống microgrid là nguồn phát. Nguồn năng lượng thường được hiệu chỉnh theo nhu cầu của hệ thong microgrid, nhu viéc phát công suất mong muốn.

Trong đó, năng lượng mặt trời dan dan trở thành nguồn năng lượng phô biến. Bên cạnh đó, năng lượng gió cũng thường được sử dụng trong hệ thống microgrid. Hệ thống quản lý năng lượng xử lý chuyển đổi các nguồn năng lượng từ nguồn phát đến các tải tiêu thụ. Tùy thuộc vào loại tải mà hệ thống quản lý năng lượng điều khiến các bộ chỉnh lưu, nghịch lưu phục vụ đúng mục đích.

Bên cạnh đó, hệ thống quản lý năng lượng sẽ tối ưu việc vận hành theo từng mục đích của người sử dụng. Hệ thống lưu trữ năng lượng thông thường sử dung ac quy để tiết kiệm chi phí đầu tư. Luận văn cao học 7 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập Hệ thống microgrid có thể vận hành ở cả 2 chế độ: có điện lưới và không có điện lưới. Ở chế độ nối điện lưới, các nguồn phát phân tán của hệ thống microgrid sẽ hỗ trợ nguồn lưới tiết kiệm năng lượng hóa thạch khi hệ đủ năng lượng cung cấp cho tải.

Trong khi chế độ độc lập, hệ thống microgrid sẽ kết hợp những nguồn phát phân tán dé cung cấp năng lượng cho tải sao cho đảm bảo tối ưu vận hành. Cau trúc hệ thong Microgrid Một microgrid bao gồm những nguồn năng lượng tài nguyên được phân phối được viết tat là DER (như là hệ thong PV, WES nhỏ, pin nhiên liệu, .), những thiết bị dự trữ năng lượng và tải. Các DER với các giao diện điện tử công suất, thiết bị bảo vệ cũng như thiết bị đo đếm, giám sát và điều khiến khác nhau.\ : PY Factory House ) “ommercial \ ilding Tuy nhiên, những phát triển của các thiết bị điện tử công suất đưa ra nhiều sự lựa chọn vẻ thành phan cau hình microgrid với nhu cau sử dụng khác nhau của người sử dụng. Một loại khác của cầu hình microgrid có thể thực hiện theo cách sử dụng cho việc truyền tải va phân bố công suất bởi microgrid như hình 2.

Phân loại theo cách này có thé chia cụ thể như sau: DC microgrids, High-Frequency AC (HFAC) microgrids, Line-Frequency AC (LFAC) microgrids, and hybrid DC- and AC -coupled microgrids [26]. Luận văn cao hoc 8 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập ®1\cfograds † Lí Ld Hytend DC Mxrognds DC- and AC- AC Miceogrids Coupied Micrognds † ‡ High-Frequency Liro-Froquence AC Mrcrogrls AC Microgrule Hình 2. Cấu hình hệ thong microgrid Theo để tài này thì tập trung nghiên cứu về hệ thống DC microgrid với điện áp DC là 48V với các nguồn năng lượng tái tạo là PV và tua bin gió; bên cạnh đó là máy phát điện và ắc quy. Chi tiết thé hiện trong hình 2.

| PV | M [WEs] N l LOAD GENERATOR h BATTERY Hình 2. Cấu hình hệ thong DC microgrid 2. Vận hanh hệ thong Microgrid Đối với hệ thống DC microgrid, điện áp DC bus phải được duy trì tốt với những giới hạn cho phép. Những điện áp trên DC bus bất thường có thể gây ra phá vỡ hệ thong.

Hơn nữa, một giá trị điện áp DC không đổi cho thay những dòng công suất đang Luận văn cao học 9 Mô phỏng hệ thông DC microgrid công suất nhỏ hoạt động độc lập trao đối cân bằng giữa nhưng nguồn phát và tải tiêu thụ.
