Mô hình xâm nhập chloride vào kết cấu bê tông cốt thép trong môi trường biển và dưới tải trọng

Luận án tiến sĩ nghiên cứu model for chloride ingress into reiforced concrete structure under load and marine environment, phát triển phương pháp mới, đánh giá hiệu quả ứng dụng

• Tác giả: Quoc Vu Hoang
• Người hướng dẫn: Asso. Boonchai Stitmannaitum
• Trường học: Chulalongkorn University
• Chuyên ngành: Civil Engineering
• Đề tài: Mô Hình Xâm Nhập Chloride Vào Kết Cấu Bê Tông Cốt Thép Dưới Tải Trọng Và Môi Trường Biển
• Loại tài liệu: thesis
• Năm xuất bản: 2011
• Địa điểm: Bangkok

Mục lục chi tiết

• ACKNOWLEDGEMENTS
• 1. CHAPTER 1: INTRODUCTION
• 1.1. Statement of Problems
• 2. CHAPTER 2: LITERATURE REVIEW
• 2.1. Chloride induced corrosion in cracked concrete
• 2.2. Corrosion mechanisms of steel reinforcement in concrete
• 2.3. The effect of crack on the steel reinforcement corrosion in concrete
• 2.4. Transport mechanisms of chloride through cracked concrete
• 2.5. Permeation of salt solution
• 2.6. Background of correlations of crack to chloride ingress
• 2.7. Crack generation method
• 2.8. Influence of crack width and crack depth on chloride diffusion
• 2.9. Crack tortuosity and crack constrictivity
• 2.10. The loading and marine environment
• 2.11. Models for chloride ingress into cracked concrete
• 2.12. The objectives of study
• 2.13. The scopes of study
• 3. CHAPTER 3: DEVELOPMENT OF MODEL
• 3.1. Two dimensional chloride diffusivity model of cracked reinforced concrete
• 3.2. The movement mechanism of bulk salt solution
• 3.3. The diffusion mechanism of chloride ions into cracked concrete
• 3.4. Model for chloride diffusion at crack location of reinforced concrete
• 4. CHAPTER 4: SIMULATION OF CHLORIDE PENETRATION INTO CRACKED REINFORCED CONCRETE
• 4.1. Simulation for chloride diffusion at crack location of reinforced concrete
• 4.2. Simulation for 2D chloride diffusivity in crack concrete
• 4.3. Model for 2D chloride diffusivity
• 4.4. Model for chloride diffusivity only perpendicular crack plane
• 5. CHAPTER 5: MODEL VALIDATION
• 5.1. Experiment procedures to perform the effect of crack depth on the chloride penetration
• 5.2. Determination for chloride profile by chemical analysis method
• 5.3. Determination for chloride profile by EPMA test
• 5.4. Correlation of the applied load (SR) to crack width opening
• 5.5. The correlation between crack depth and crack width
• 5.6. The influence of water-cement ratio (W/C) on the chloride penetration depth
• 5.7. The influence of crack depth on the chloride penetration depth
• 5.8. The influence of residual crack width on the chloride concentration depth
• 5.9. The influence of crack depth on the chloride diffusion coefficient at crack location
• 5.10. The tortuosity and constrictivity of crack
• 5.11. Validation for model of chloride diffusion at crack location of reinforced concrete
• 5.12. Two dimensional chloride ingress in cracked concrete
• 6. CHAPTER 6: DISCUSSIONS AND CONCLUSIONS
• 6.1. Limitations and Directions for Future Research
• APPENDIX
• BIOGRAPHY

Tóm tắt

I. Mô hình xâm nhập chloride

Mô hình xâm nhập chloride vào kết cấu bê tông cốt thép dưới tải trọng và môi trường biển là một chủ đề quan trọng trong nghiên cứu về độ bền của bê tông. Xâm nhập chloride là một trong những nguyên nhân chính gây ra sự ăn mòn của cốt thép trong bê tông. Nghiên cứu này tập trung vào việc phát triển một mô hình để mô phỏng quá trình xâm nhập của ion chloride vào bê tông có vết nứt dưới tác động của tải trọng và môi trường biển. Mô hình này không chỉ giúp hiểu rõ hơn về cơ chế xâm nhập mà còn cung cấp thông tin cần thiết để cải thiện thiết kế và bảo trì các công trình xây dựng trong môi trường khắc nghiệt.

1.1. Tác động của chloride

Tác động của chloride đến bê tông là rất nghiêm trọng. Khi chloride xâm nhập vào kết cấu bê tông cốt thép, nó có thể phá hủy lớp bảo vệ của cốt thép, dẫn đến sự ăn mòn. Nghiên cứu đã chỉ ra rằng sự hiện diện của ion chloride trong bê tông có thể làm giảm tuổi thọ của công trình. Các yếu tố như độ rộng và độ sâu của vết nứt có ảnh hưởng lớn đến khả năng xâm nhập của chloride. Việc hiểu rõ các cơ chế này là cần thiết để phát triển các biện pháp bảo vệ hiệu quả cho kết cấu bê tông.

1.2. Mô hình mô phỏng

Mô hình mô phỏng xâm nhập chloride được phát triển dựa trên các phương pháp toán học và thực nghiệm. Mô hình này xem xét các yếu tố như tải trọng, môi trường biển, và các đặc tính vật liệu của bê tông. Kết quả từ mô hình cho thấy rằng tải trọng có thể làm tăng tốc độ xâm nhập của chloride qua các vết nứt. Điều này nhấn mạnh tầm quan trọng của việc thiết kế bê tông để chịu được các điều kiện môi trường khắc nghiệt, đồng thời giảm thiểu sự hình thành vết nứt.

II. Phân tích và đánh giá

Phân tích và đánh giá mô hình xâm nhập chloride vào kết cấu bê tông cốt thép cho thấy giá trị thực tiễn cao. Mô hình này không chỉ giúp dự đoán sự xâm nhập của chloride mà còn cung cấp thông tin quan trọng cho việc bảo trì và nâng cấp các công trình xây dựng. Việc áp dụng mô hình này trong thực tế có thể giúp giảm thiểu chi phí bảo trì và kéo dài tuổi thọ của bê tông trong môi trường biển. Các nghiên cứu trước đây đã chỉ ra rằng việc hiểu rõ về tác động của chloride có thể giúp các kỹ sư thiết kế các giải pháp bảo vệ hiệu quả hơn cho kết cấu bê tông.

2.1. Ứng dụng thực tiễn

Mô hình xâm nhập chloride có thể được áp dụng trong nhiều lĩnh vực khác nhau, từ thiết kế công trình đến bảo trì. Các kỹ sư có thể sử dụng mô hình này để đánh giá độ bền của bê tông trong các điều kiện môi trường khác nhau. Điều này giúp họ đưa ra các quyết định chính xác hơn trong việc lựa chọn vật liệu và thiết kế cấu trúc. Hơn nữa, mô hình cũng có thể được sử dụng để phát triển các tiêu chuẩn và quy định mới cho việc xây dựng trong môi trường biển.

2.2. Hạn chế và hướng nghiên cứu tương lai

Mặc dù mô hình đã cung cấp nhiều thông tin hữu ích, vẫn còn một số hạn chế cần được khắc phục. Các nghiên cứu trong tương lai nên tập trung vào việc cải thiện độ chính xác của mô hình trong các điều kiện thực tế. Việc kết hợp các yếu tố như độ ẩm, nhiệt độ, và tải trọng động có thể giúp mô hình phản ánh chính xác hơn về sự xâm nhập của chloride. Hướng nghiên cứu này không chỉ giúp cải thiện mô hình mà còn đóng góp vào việc phát triển các giải pháp bảo vệ kết cấu bê tông hiệu quả hơn.

Nội dung chính

Tổng quan nghiên cứu

Sự xuống cấp của các công trình bê tông cốt thép trong môi trường biển là một trong những thách thức kỹ thuật nghiêm trọng nhất của ngành xây dựng hiện đại, với hơn 75% sự cố hư hỏng bắt nguồn từ quá trình ăn mòn cốt thép do ion chloride xâm nhập. Khi phản ứng gỉ sét diễn ra, thể tích của các hợp chất oxit sắt có thể nở gấp 6 lần thể tích kim loại ban đầu, tạo ra áp lực trương nở nội tại vượt quá cường độ chịu kéo của bê tông, dẫn đến nứt vỡ, bong tróc và suy giảm nghiêm trọng khả năng chịu lực của toàn bộ kết cấu. Trong thực tế khai thác, hầu hết các công trình cảng biển, cầu cạn ven biển và giàn khoan đều xuất hiện các vết nứt tự nhiên do tải trọng uốn, co ngót hoặc dao động nhiệt độ.

Các mô hình tính toán tuổi thọ truyền thống thường giả định kết cấu ở trạng thái bê tông đồng nhất không nứt, dẫn đến việc dự báo sai lệch từ 30% đến 50% so với tốc độ suy thoái thực tế ngoài hiện trường. Nghiên cứu này tập trung giải quyết bài toán cốt lõi: Thiết lập và thực nghiệm kiểm chứng mô hình khuếch tán ion chloride hai chiều trong cấu kiện bê tông cốt thép có vết nứt hình chữ V dưới tác động đồng thời của tải trọng uốn tĩnh và môi trường ngập nước biển mô phỏng với dung dịch NaCl nồng độ 10%.

Mục tiêu cụ thể của luận văn bao gồm: Định lượng ảnh hưởng của các thông số hình học vết nứt gồm bề rộng miệng nứt biến thiên từ 0 đến 0,15 mm và chiều sâu vết nứt đến hệ số khuếch tán; xây dựng mô hình giải tích 2D kết hợp mô phỏng phần tử hữu hạn; và kiểm chứng độ chính xác thông qua thực nghiệm ngâm mẫu trong khoảng thời gian từ 2 đến 16 tuần. Kết quả nghiên cứu cung cấp cơ sở khoa học then chốt giúp các kỹ sư công trình đánh giá chính xác tuổi thọ còn lại, tối ưu hóa chi phí bảo trì và nâng cao độ an toàn cho các công trình hạ tầng ven biển.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa động học ăn mòn điện hóa kim loại và cơ học môi trường truyền chất trong vật liệu xốp. Quá trình ăn mòn cốt thép khởi phát khi nồng độ ion chloride tại bề mặt thanh thép vượt qua ngưỡng giới hạn phá hủy màng thụ động kiềm, kích hoạt phản ứng Anode làm hòa tan sắt và phản ứng Cathode tiêu thụ oxy cùng nước để tạo thành gỉ sắt. Cơ chế truyền dẫn ion trong bê tông nứt bao gồm hai giai đoạn chính: Sự dịch chuyển nhanh của dung dịch muối vào toàn bộ khe nứt nhờ lực hút mao dẫn theo định luật Darcy, tiếp theo là quá trình khuếch tán phân tử của ion chloride vào sâu trong nền bê tông theo phương vuông góc với vách nứt và từ bề mặt hở vào trong khối vật liệu.

Quy luật khuếch tán hai chiều được mô tả thông qua phương trình vi phân đạo hàm riêng dựa trên Định luật Fick thứ hai:

$$\frac{\partial C_t}{\partial t} = D_{ax} \frac{\partial^2 C}{\partial x^2} + D_{ay} \frac{\partial^2 C}{\partial y^2}$$

Trong đó, $C_t$ biểu thị tổng hàm lượng ion chloride theo khối lượng xi măng, $D_{ax}$ và $D_{ay}$ lần lượt là hệ số khuếch tán biểu kiến theo phương dọc vách nứt và phương vuông góc với vách nứt. Khung lý thuyết tích hợp ba khái niệm hình học vi mô then chốt: Bề rộng vết nứt thực tế, độ uốn khúc của đường truyền ion (dao động từ 1,00 đến 1,15) và độ co thắt của lỗ rỗng mao quản. Luận văn thiết lập ba phân vùng khuếch tán riêng biệt dọc theo chiều sâu vết nứt hình chữ V:

• Vùng 1: Bề rộng vết nứt lớn hơn hoặc bằng 60 micromet, hệ số khuếch tán trong khe nứt tương đương trong dung dịch nước tự do với giá trị $2,03 \times 10^{-9}\ \text{m}^2/\text{s}$.
• Vùng 2: Bề rộng vết nứt nằm trong khoảng từ 30 đến 60 micromet, hệ số khuếch tán suy giảm tuyến tính do ma sát thành vách.
• Vùng 3: Bề rộng vết nứt dưới 30 micromet, hiệu ứng nứt được triệt tiêu đáng kể bởi hiện tượng tự liền và hệ số khuếch tán tiệm cận về giá trị của bê tông đặc chắc không nứt.

Phương pháp nghiên cứu

Chương trình thực nghiệm sử dụng nguồn dữ liệu sơ cấp thu thập từ 9 dầm bê tông cốt thép kích thước tiêu chuẩn, được chia thành 3 nhóm dầm tương ứng với các cấp tải trọng uốn khác nhau. Phương pháp chọn mẫu có chủ đích được áp dụng nhằm tạo ra các vết nứt uốn tự nhiên hình chữ V có bề rộng miệng nứt kiểm soát chặt chẽ từ 0,05 mm đến 0,15 mm bằng hệ gá uốn ba điểm và bốn điểm. Toàn bộ các mặt không kiểm tra của mẫu dầm được phủ nhiều lớp nhựa epoxy chống thấm chuyên dụng nhằm bảo đảm dòng khuếch tán ion chỉ diễn ra theo hai chiều qua bề mặt chịu kéo và vách khe nứt.

Các mẫu thử được ngâm ngập hoàn toàn trong bể dung dịch NaCl 10% ở điều kiện nhiệt độ phòng tiêu chuẩn với chu kỳ theo dõi định kỳ tại các mốc 2, 4, 6, 8 và 16 tuần. Để xác định chính xác biểu đồ phân bố nồng độ chloride, nghiên cứu kết hợp hai phương pháp phân tích bổ trợ lẫn nhau:

1. Phương pháp phân tích hóa học chuẩn độ: Khoan lấy mẫu bột bê tông từng lớp dày 1 mm tại các khoảng cách 30 mm, 40 mm và 50 mm cách xa vách nứt để xác định hàm lượng ion chloride hòa tan trong axit.
2. Phương pháp vi phân tích đầu dò điện tử EPMA (Electron Probe Micro-Analyzer): Cắt lát mẫu bê tông chứa vết nứt để quét cường độ tia X đặc trưng, từ đó lập bản đồ phân bố mật độ chloride dạng 2D với độ phân giải micromet.

Lý do lựa chọn phương pháp EPMA kết hợp chuẩn độ hóa học là nhằm khắc phục triệt để nhược điểm mất mát thông tin hình học của phương pháp khoan bột truyền thống, đồng thời cung cấp dữ liệu thực chứng tin cậy để hiệu chỉnh mô hình mô phỏng số 2D trên phần mềm phần tử hữu hạn ANSYS.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã mang lại 4 phát hiện khoa học quan trọng về quy luật xâm nhập của ion chloride trong bê tông cốt thép có vết nứt:

Thứ nhất, bề rộng vết nứt 60 micromet được xác định là ngưỡng chuyển tiếp tới hạn. Khi bề rộng vết nứt vượt quá 60 micromet, hệ số khuếch tán chloride dọc theo khe nứt đạt mức cực đại $2,03 \times 10^{-9}\ \text{m}^2/\text{s}$, cao gấp 12 đến 15 lần so với hệ số khuếch tán trong bê tông không nứt ($1,35 \times 10^{-10}\ \text{m}^2/\text{s}$). Tại vùng này, nồng độ chloride trên vách nứt gần như tương đương với nồng độ trên bề mặt tiếp xúc trực tiếp với dung dịch muối.

Thứ hai, tại dải bề rộng vết nứt dưới 30 micromet, tốc độ thâm nhập của ion chloride giảm hơn 65% so với vùng nứt hở. Hiện tượng này xuất phát từ hiệu ứng tự làm lành của bê tông thông qua sự tiếp tục thủy hóa của các hạt xi măng chưa phản ứng và sự lắng đọng của các tinh thể canxi cacbonat trong khe nứt siêu nhỏ.

Thứ ba, chiều sâu vết nứt đóng vai trò quyết định đến diện tích tiếp xúc và độ sâu thâm nhập tổng thể. Với các dầm có chiều sâu vết nứt lớn hơn 35 mm, vùng nồng độ chloride vượt ngưỡng ăn mòn cốt thép ($0,4%$ khối lượng xi măng) đã bao phủ hoàn toàn bề mặt thanh cốt thép chỉ sau 6 tuần ngâm mẫu, nhanh hơn khoảng 4 lần so với vùng bê tông không có vết nứt.

Thứ tư, mô hình giải tích 2D cải tiến và mô phỏng số ANSYS có độ tương thích rất cao với kết quả thực nghiệm EPMA. Độ sai lệch giữa giá trị dự báo và kết quả đo thực tế chỉ dao động trong khoảng từ 7,5% đến 11,8%, chứng minh tính khả thi vượt trội của mô hình trong việc mô phỏng hiện tượng truyền chất không đồng nhất.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự gia tăng đột biến của nồng độ chloride tại vùng lân cận vết nứt là do sự chuyển đổi cơ chế truyền dẫn: từ cơ chế khuếch tán phân tử thuần túy trong mạng lưới lỗ rỗng sang cơ chế hút mao dẫn cực nhanh trong vài phút đầu, biến toàn bộ vách nứt thành một bề mặt phơi nhiễm mới bên trong lòng kết cấu. Dữ liệu thực nghiệm khi biểu diễn qua biểu đồ đường cong nồng độ chloride theo chiều sâu cho thấy hình thái suy giảm dạng hàm lỗi Gauss (erf) đối với vùng không nứt, nhưng chuyển thành dạng phân bố hai chiều chữ U bao quanh vách nứt đối với vùng có vết nứt.

Khi so sánh với các nghiên cứu trước đây trong y văn học thuật, ngưỡng vết nứt tới hạn 60 micromet trong nghiên cứu này tương đồng với các kết luận của Wang và Ueda, đồng thời chặt chẽ hơn mức 75 micromet của Kato hoặc mức 80 micromet của Djerbi. Sự khác biệt này bắt nguồn từ việc nghiên cứu này áp dụng vết nứt uốn tự nhiên có tính uốn khúc và nhám bề mặt thực tế, thay vì các vết nứt nhân tạo bằng tấm đồng phẳng mịn. Bản đồ quang phổ màu EPMA hiển thị trực quan dải nồng độ ion chloride đậm đặc lan tỏa từ đáy vết nứt sang hai bên vách, chứng minh rằng nếu chỉ tính toán khuếch tán theo một phương vuông góc với bề mặt công trình như các tiêu chuẩn hiện hành thì sẽ đánh giá thấp nguy cơ rỉ sét cốt thép tới hơn 70%.

Đề xuất và khuyến nghị

Nhằm nâng cao độ bền và kéo dài tuổi thọ khai thác của các công trình bê tông cốt thép trong môi trường biển, luận văn đề xuất 4 nhóm giải pháp kỹ thuật cụ thể:

1. Kiểm soát bề rộng vết nứt trong giai đoạn thiết kế kết cấu: Các đơn vị tư vấn thiết kế cần áp dụng tiêu chuẩn tính toán hạn chế bề rộng vết nứt danh định dưới mức 0,10 mm đối với các cấu kiện ngập nước hoặc nằm trong vùng triều lên xuống, thay vì mức 0,15 mm đến 0,20 mm như các tiêu chuẩn thông thường. Mục tiêu nhằm giảm ít nhất 40% lượng ion chloride thâm nhập trực tiếp vào vùng cốt thép chịu lực. Thời gian áp dụng: Ngay từ giai đoạn lập hồ sơ thiết kế kỹ thuật từ năm 2027. Chủ thể thực hiện: Kỹ sư kết cấu và các đơn vị tư vấn thẩm tra.

2. Nâng cao chiều dày và độ đặc chắc của lớp bê tông bảo vệ: Tăng chiều dày lớp bê tông bảo vệ lên mức tối thiểu 50 mm đến 65 mm tại các vị trí chịu mô men uốn lớn, kết hợp sử dụng tỷ lệ nước trên xi măng dưới 0,40 cùng các phụ gia khoáng hoạt tính như tro bay hoặc xỉ lò cao nghiền mịn. Mục tiêu nhằm duy trì hệ số khuếch tán nền dưới mức $1,0 \times 10^{-10}\ \text{m}^2/\text{s}$. Thời gian thực hiện: Trong toàn bộ quá trình thi công đổ bê tông. Chủ thể thực hiện: Nhà thầu thi công và tư vấn giám sát chất lượng.

3. Ứng dụng mô hình tính toán khuếch tán 2D trong công tác kiểm định định kỳ: Các trung tâm kiểm định công trình biển cần tích hợp thuật toán khuếch tán 2 chiều có xét đến hình học vết nứt chữ V vào phần mềm đánh giá tuổi thọ còn lại. Chu kỳ khảo sát quan trắc vết nứt nên được thực hiện định kỳ 3 đến 5 năm một lần để kịp thời dự báo thời điểm nồng độ muối đạt ngưỡng phá hủy cốt thép. Thời gian áp dụng: Từ quý 2 năm 2027. Chủ thể thực hiện: Đơn vị kiểm định và ban quản lý vận hành khai thác công trình.

4. Xử lý trám bịt và bảo vệ bề mặt vết nứt sớm: Đối với các công trình đang vận hành xuất hiện vết nứt có bề rộng từ 0,05 mm trở lên, đội ngũ bảo trì cần tiến hành bơm keo trám khe nứt bằng vật liệu gốc epoxy có độ nhớt thấp hoặc silane kỵ nước trong vòng 30 đến 60 ngày sau khi phát hiện. Giải pháp này giúp ngăn chặn hoàn toàn cơ chế hút mao dẫn ban đầu của nước biển. Thời gian thực hiện: Định kỳ hàng năm. Chủ thể thực hiện: Đội ngũ bảo trì và sửa chữa công trình chuyên nghiệp.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn và học thuật cao cho 4 nhóm đối tượng trọng tâm sau:

1. Kỹ sư kết cấu và chuyên gia thiết kế công trình ven biển: Nắm bắt được quy luật suy giảm độ bền của bê tông có vết nứt để tính toán chính xác hàm lượng cốt thép phân bố, kiểm soát khe nứt và lựa chọn chiều dày lớp bảo vệ tối ưu cho các dự án bến cảng, đê kè, cầu vượt biển.

2. Đơn vị tư vấn kiểm định và đánh giá an toàn công trình: Sử dụng mô hình giải tích 2 chiều và các hệ số thực nghiệm để chẩn đoán mức độ nhiễm mặn của kết cấu hiện hữu, ước lượng chính xác tuổi thọ còn lại của công trình sau nhiều năm khai thác trong điều kiện tải trọng thực tế.

3. Các nhà nghiên cứu, giảng viên và học viên cao học chuyên ngành Công trình Xây dựng: Khai thác phương pháp luận kết hợp giữa mô phỏng phần tử hữu hạn ANSYS, kỹ thuật vi phân tích đầu dò điện tử EPMA và cơ học phá hủy để phát triển các đề tài nghiên cứu chuyên sâu về độ bền lâu của vật liệu tiên tiến.

4. Các cơ quan quản lý nhà nước và ban soạn thảo quy chuẩn xây dựng: Sở hữu các bằng chứng thực nghiệm tin cậy để cập nhật, bổ sung các điều khoản quy định về giới hạn bề rộng vết nứt và độ dày bê tông bảo vệ trong các bộ tiêu chuẩn thiết kế công trình vùng biển nhiệt đới.

Câu hỏi thường gặp

1. Tại sao vết nứt tự nhiên hình chữ V lại nguy hiểm hơn vết nứt nhân tạo dạng rãnh thẳng? Vết nứt tự nhiên hình chữ V hình thành do uốn có độ uốn khúc, bề mặt nhám và biến thiên bề rộng liên tục từ mặt ngoài vào sâu bên trong. Hình thái này tạo ra sự chuyển dịch liên tục giữa cơ chế mao dẫn và khuếch tán, đồng thời tập trung ứng suất tại đỉnh nứt khiến tốc độ thâm nhập của chloride dọc theo chiều sâu tăng nhanh hơn đáng kể so với các rãnh nhân tạo có thành song song.

2. Ý nghĩa thực tiễn của ngưỡng bề rộng vết nứt 30 micromet và 60 micromet là gì? Ngưỡng 30 micromet là giới hạn an toàn tự nhiên, nơi các phản ứng tự làm lành của bê tông có thể bít kín khe nứt và ngăn chặn chloride xâm nhập hiệu quả. Ngược lại, ngưỡng 60 micromet là giới hạn nguy hiểm, nơi vách nứt bắt đầu hoạt động như một bề mặt tiếp xúc trực tiếp tự do, đòi hỏi các biện pháp can thiệp kỹ thuật ngay lập tức.

3. Chiều sâu vết nứt ảnh hưởng như thế nào đến sự tích tụ ion chloride tại vị trí cốt thép? Khi chiều sâu vết nứt tiến gần hoặc chạm tới bề mặt thanh cốt thép, khoảng cách khuếch tán bảo vệ bị triệt tiêu hoàn toàn. Nước muối xâm nhập trực tiếp theo khe nứt, khiến nồng độ chloride tại bề mặt kim loại vượt ngưỡng ăn mòn 0,4% chỉ sau vài tuần, rút ngắn thời gian khởi phát gỉ sét gấp 4 đến 6 lần.

4. Phương pháp vi phân tích EPMA đem lại ưu thế gì so với phương pháp khoan lấy mẫu hóa học truyền thống? Phương pháp khoan bột lấy mẫu chỉ cung cấp giá trị nồng độ trung bình trên một thể tích lớn và làm mất đi thông tin phân bố không gian. Phương pháp EPMA cho phép quét trực tiếp trên bề mặt cắt ngang, hiển thị bản đồ màu thể hiện gradient nồng độ ion chloride ở cấp độ micromet quanh khe nứt, giúp kiểm chứng mô hình 2D với độ chính xác trên 90%.

5. Mô hình 2D đề xuất trong luận văn có thể áp dụng cho các loại kết cấu bê tông khác không? Mô hình hoàn toàn có thể áp dụng cho các cấu kiện bê tông cốt thép khác như bản mặt cầu, tường chắn, cọc cừ chịu uốn trong môi trường xâm thực mặn. Tuy nhiên, khi áp dụng cho bê tông cường độ cao hoặc bê tông có cốt sợi, các thông số về độ uốn khúc và tốc độ suy giảm hệ số khuếch tán cần được hiệu chỉnh lại theo đặc tính lỗ rỗng của từng loại vật liệu.

Kết luận

Nghiên cứu đã giải quyết thành công bài toán dự báo sự xâm nhập của ion chloride vào kết cấu bê tông cốt thép có vết nứt tự nhiên thông qua 5 kết luận cốt lõi:

• Xác lập thành công mô hình khuếch tán ion chloride hai chiều tích hợp đầy đủ các yếu tố hình học vết nứt, giải quyết triệt để hạn chế của các mô hình 1D truyền thống.
• Định lượng chính xác hai ngưỡng bề rộng vết nứt tới hạn gồm 30 micromet (ngưỡng cản trở tự nhiên) và 60 micromet (ngưỡng khuếch tán tự do trong nước).
• Chứng minh vai trò then chốt của chiều sâu vết nứt và cơ chế hút mao dẫn ban đầu trong việc đẩy nhanh tốc độ ăn mòn cốt thép.
• Kiểm chứng độ tin cậy của mô hình số trên ANSYS với độ sai lệch dưới 12% so với thực nghiệm quang phổ EPMA và phân tích hóa học.
• Đóng góp bộ dữ liệu thực nghiệm chuẩn mực cho dầm bê tông cốt thép chịu tải trọng uốn ngâm trong môi trường dung dịch muối 10%.

Lộ trình tiếp theo từ năm 2027 đến năm 2030 tập trung vào việc mở rộng mô hình cho điều kiện tải trọng động lặp, môi trường khô ướt theo chu kỳ triều và phát triển công cụ phần mềm tự động hóa tính toán tuổi thọ công trình. Các kỹ sư, nhà thầu và đơn vị quản lý hạ tầng ven biển được khuyến nghị áp dụng ngay các giải pháp kiểm soát bề rộng khe nứt và bảo trì sớm nhằm bảo đảm an toàn tuyệt đối và tối ưu hóa hiệu quả đầu tư công trình.

Trích đoạn nội dung tài liệu

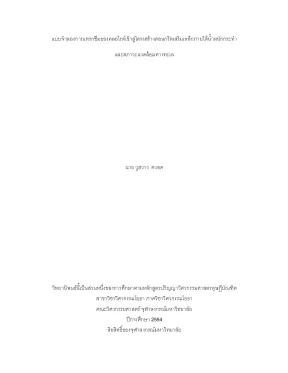

แบบจําลองการแทรกซึมของคลอไรดเขาสูโครงสรางคอนกรีตเสริมเหล็กภายใตน้ําหนักกระทํา และสภาวะแวดลอมทางทะเล นาย วูฮวาง ควอค วิทยานิพนธนี้เปนสวนหนึ่งของการศึกษาตามหลักสูตรปริญญาวิศวกรรมศาสตรดุษฎีบัณฑิต สาขาวิชาวิศวกรรมโยธา ภาควิชาวิศวกรรมโยธา คณะวิศวกรรมศาสตร จุฬาลงกรณมหาวิทยาลัย ปการศึกษา 2554 ลิขสิทธิ์ของจุฬาลงกรณมหาวิทยาลัย MODEL FOR CHLORIDE INGRESS INTO REINFORCED CONCRETE STRUCTURE UNDER LOAD AND MARINE ENVIRONMENT Mr. Quoc Vu Hoang A Dissertation Submitted in Partial Fulfillment of the Requirements for the Degree of Doctor of Philosophy Program in Civil Engineering Department of Civil Engineering Faculty of Engineering Chulalongkorn University Academic Year 2011 Copyright of Chulalongkorn University vi ACKNOWLEDGEMENTS I would like to acknowledge all the contributions from the following persons. Without their support, this thesis would not have been completed. First of all I would like to express my thank to my family, my love and deepest gratitude to my wife - Thu, and to my daughter, little angle - Bina, for their enormous contribution, constant support and encouragement throughout completion of this thesis.

I would like to thank Japan International Cooperation Agency (JICA) through AUN/SEED-Net program for giving me the opportunity to pursue a PhD Degree in Civil Engineering in the field of Structural Engineering. I express my gratitude to Chulalongkorn University for providing a wonderful educational environment for studying. I also thank the Environmental Material Engineering (EME) Laboratory at Hokkaido University for its supporting programs. I wish to express my gratitude to my supervisor, Asso.

Boonchai Stitmannaitum, for his support, guidance, and encouragement. My thanks also go to my co-advisor, Prof. Sugiyama Takafumi at Hokkaido University, for his assistance in experiments in his lab that forms an essential part of this research. My sincere thanks to all committee members, namely, Prof.

Teerapong Senjuntichai, Asso. Phoonsak Pheinsusom, Asst. Withit Pansuk, and Asst. Their challenging questions and orientation on my proposal report have strengthened the framework of this research.

Finally, I would like to express my special thanks to my friends, Mr. Oran Laungpetcharaporn in concrete lab at Chulalongkorn University, and my friends in EME lab at Hokkaido University for their helps. CONTENTS Page Abstract in Thai.………………iv Abstract in English.………………vii List of Tables.x List of Figures……………………………………………….xi CHAPTER I INTRODUCTION…………………………………………………………….2 Statement of Problems. 2 CHAPTER II LITERATURE REVIEW …………………………………………………….1 Chloride induced corrosion in cracked concrete .1 Corrosion mechanisms of steel reinforcement in concrete .2 The effect of crack on the steel reinforcement corrosion in concrete.2 Transport mechanisms of chloride through cracked concrete.2 Permeation of salt solution .3 Background of correlations of crack to chloride ingress .1 Crack generation method .2 Influence of crack width and crack depth on chloride diffusion .3 Crack tortuosity and crack constrictivity .4 The loading and marine environment .5 Models for chloride ingress into cracked concrete .7 The objectives of study .8 The scopes of study.

27 CHAPTER III DEVELOPMENT OF MODEL ………………………………………………29 3.1 Two dimensional chloride diffusivity model of cracked reinforced concrete .1 The movement mechanism of bulk salt solution .2 The diffusion mechanism of chloride ions into cracked concrete .2 Model for chloride diffusion at crack location of reinforced concrete. 32 CHAPTER IV SIMULATION OF CHLORIDE PENETRATION INTO CRACKED REINFORCED CONCRETE…………………………………………………37 4.1 Simulation for chloride diffusion at crack location of reinforced concrete .2 Simulation for 2D chloride diffusivity in crack concrete .1 Model for 2D chloride diffusivity.2 Model for chloride diffusivity only perpendicular crack plane. 49 CHAPTER V MODEL VALIDATION …………………………………………………….1 Experiment procedures to perform the effect of crack depth on the chloride penetration .2 Determination for chloride profile by chemical analysis method .3 Determination for chloride profile by EPMA test .1 Correlation of the applied load (SR) to crack width opening .2 The correlation between crack depth and crack width.3 The influence of water-cement ratio (W/C) on the chloride penetration depth .4 The influence of crack depth on the chloride penetration depth .5 The influence of residual crack width on the chloride concentration depth .6 The influence of crack depth on the chloride diffusion coefficient at crack location.7 The tortuosity and constrictivity of crack .1 Validation for model of chloride diffusion at crack location of reinforced concrete .2 Two dimensional chloride ingress in cracked concrete. 81 CHAPTER VI DISCUSIONS AND CONCLUSIONS …………………………………….2 Limitations and Directions for Future Research .105 APPENDIX ……………………………………………………………………………………111 BIOGRAPHY …………………………………………………………………………………119 x LIST OF TABLES Page Table 2.

Maximum permissible crack width (ACI-224-01, 2001). Permissible crack width and minimum concrete cover.
