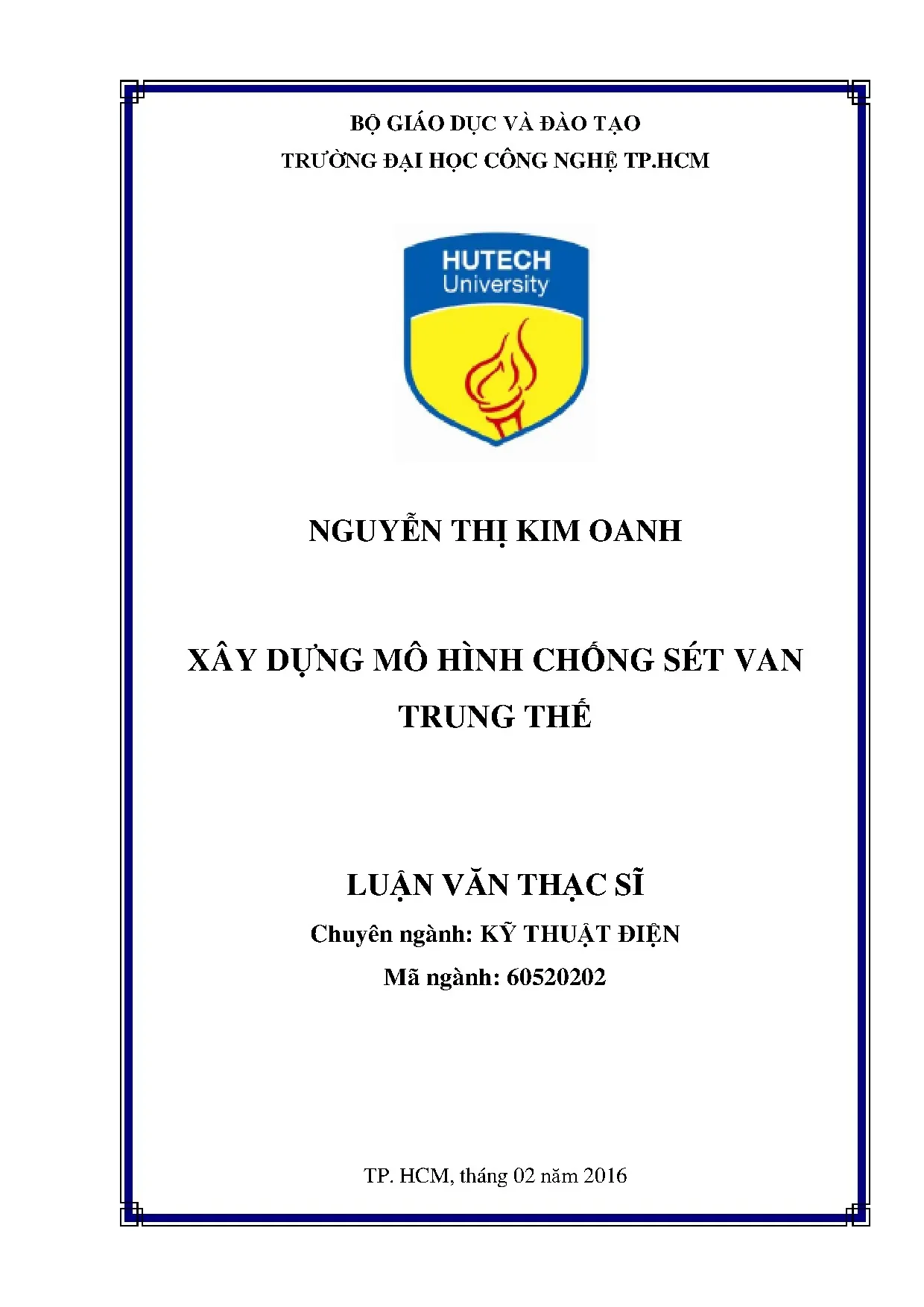

Luận Văn Thạc Sĩ Về Mô Hình Chống Sét Van Trung Thế

Luận văn thạc sĩ kỹ thuật nghiên cứu xây dựng mô hình chống sét van trung thế, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện thực tiễn.

• Tác giả: Nguyễn Thị Kim Oanh
• Người hướng dẫn: PGS. Quyền Huy Ánh
• Trường học: Trường Đại Học Công Nghệ TP.HCM
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Xây Dựng Mô Hình Chống Sét Van Trung Thế
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. HCM

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH SÁCH CÁC HÌNH
• CHƯƠNG: MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. MỤC TIÊU, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 0.2.1. Mục tiêu của đề tài:
• 0.2.2. Nội dung nghiên cứu
• 0.2.3. Phương pháp nghiên cứu
• 0.3. TỔNG QUAN VỀ LĨNH VỰC NGHIÊN CỨU
• 0.3.1. Giới thiệu tổng quan:
• 0.3.2. Tổng quan nghiên cứu:
• 0.4. NỘI DUNG LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CHỐNG SÉT VAN TRUNG THẾ
• 1.1. CÁC LOẠI CÁCH ĐIỆN
• 1.2. KHÁI NIỆM VỀ SÉT
• 1.3. THIẾT BỊ CHỐNG SÉT VAN
• 1.4. CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA CHỐNG SÉT VAN MOV
• 1.4.1. CẤU TẠO CƠ BẢN MOV
• 1.4.2. TÍNH NĂNG HOẠT ĐỘNG CỦA BIẾN TRỞ ZNO
• 1.4.3. THỜI GIAN ĐÁP ỨNG
• 2. CHƯƠNG 2: CÁC MÔ HÌNH CHỐNG SÉT VAN TRUNG THẾ
• 2.1. CÁC MÔ HÌNH ĐƯỢC ĐỀ NGHỊ
• 2.1.1. Mô hình truyền thống ATP
• 2.1.2. Mô hình được đề nghị bởi IEEE
• 2.1.2.1. Mô hình đề nghị
• 2.1.2.2. Xác định các thông số
• 2.1.3. Mô hình được đề nghị bởi Pinceti
• 2.1.3.1. Mô hình được đề nghị
• 2.1.3.2. Xác định thông số
• 2.1.4. Mô hình được đề nghị
• 2.1.4.1. Xác định thông số
• 3. CHƯƠNG 3: XÂY DỰNG CÁC MÔ HÌNH CHỐNG SÉT VAN TRUNG THẾ TRONG MÔI TRƯỜNG MATLAB
• 3.1. MỤC ĐÍCH MÔ PHỎNG
• 3.2. GIỚI THIỆU PHẦN MỀM MATLAB
• 3.2.1. Phần mềm MATLAB
• 3.2.2. Cơ sở về SIMULINK
• 3.2.3. Đánh giá mô hình MATLAB
• 3.2.3.1. Giới thiệu mô hình
• 3.2.3.2. Nguyên lý làm việc của mô hình
• 3.2.3.3. Đánh giá mô hình
• 3.2.3.4. Mạch mô phỏng Matlab
• 3.3. MÔ HÌNH NGUỒN PHÁT XUNG SÉT
• 3.3.1. Dạng xung sét
• 3.3.2. Xây dựng mô hình nguồn phát xung
• 3.3.3. Thực hiện mô phỏng
• 3.4. XÂY DỰNG MÔ HÌNH CHỐNG SÉT VAN DẠNG MOV PHỤ THUỘC TẦN SỐ TRONG MATLAB
• 3.4.1. Xây dựng mô hình MOV theo IEEE:
• 3.4.1.1. Xây dựng mô hình phần tử điện trở phi tuyến A0, A1
• 3.4.1.2. Xây dựng mô hình MOV hoàn chỉnh
• 3.4.1.3. Tạo hộp thoại và các thông số cần khai báo
• 3.4.1.4. Tạo biểu tượng cho mô hình
• 3.4.1.5. Kiểm tra đáp ứng mô hình MOV với xung dòng chuẩn
• 3.4.2. Xây dựng mô hình MOV theo Pinceti:
• 3.4.2.1. Xây dựng mô hình phần tử điện trở phi tuyến A0, A1:
• 3.4.2.2. Xây dựng mô hình MOV hoàn chỉnh
• 3.4.2.3. Tạo hộp thoại và các thông số cần khai báo
• 3.4.2.4. Tạo biểu tượng cho mô hình
• 3.4.2.5. Kiểm tra đáp ứng mô hình MOV với xung dòng chuẩn
• 3.4.3. Xây dựng mô hình MOV theo P-K
• 3.4.3.1. Xây dựng mô hình phần tử điện trở phi tuyến A0, A1 (Điện trở phi tuyến xây dựng giống như mô hình Pinceti)
• 3.4.3.2. Xây dựng mô hình MOV hoàn chỉnh
• 3.4.3.3. Tạo hộp thoại và các thông số cần khai báo
• 3.4.3.4. Tạo biểu tượng cho mô hình
• 3.4.3.5. Kiểm tra đáp ứng mô hình MOV với xung dòng chuẩn
• 4. CHƯƠNG 4: MÔ PHỎNG - ĐÁNH GIÁ ĐỘ CHÍNH XÁC CÁC MÔ HÌNH CHỐNG SÉT VAN TRUNG THẾ
• 4.1. MÔ PHỎNG ĐÁP ỨNG CỦA CÁC CHỐNG SÉT VAN TRUNG ÁP EVP VÀ AZG2
• 4.1.1. Chống sét van trung áp EVP
• 4.1.1.1. Thông số kỹ thuật
• 4.1.1.2. Thông số mô hình
• 4.1.1.3. Kết quả mô phỏng
• 4.1.2. Chống sét van loại AZG2
• 4.1.2.1. Thông số kỹ thuật:
• 4.1.2.2. Thông sô mô hình
• 4.1.2.3. Kết quả mô phỏng
• 4.1.3. Dạng sóng của mô hình
• 4.1.4. Biểu đồ đánh giá sai số
• 4.2. NHẬN XÉT CHUNG
• 5. CHƯƠNG 5: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN TƯƠNG LAI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Mô Hình Chống Sét Van Trung Thế

Mô hình chống sét van trung thế là một phần quan trọng trong hệ thống điện, giúp bảo vệ thiết bị khỏi các tác động của sét. Việc nghiên cứu và xây dựng mô hình này không chỉ giúp nâng cao hiệu quả bảo vệ mà còn hỗ trợ trong việc thiết kế và lắp đặt hệ thống điện an toàn hơn. Các nghiên cứu hiện tại đã chỉ ra rằng, việc áp dụng mô hình chống sét van trung thế có thể giảm thiểu thiệt hại do sét gây ra cho các thiết bị điện.

1.1. Nguyên lý hoạt động của Chống Sét Van

Chống sét van hoạt động dựa trên nguyên lý dẫn điện khi có điện áp cao, giúp bảo vệ thiết bị khỏi quá điện áp. Cấu tạo của nó thường bao gồm các thành phần như MOV (Metal Oxide Varistor) và các linh kiện điện tử khác.

1.2. Lợi ích của Mô Hình Chống Sét Van

Mô hình chống sét van mang lại nhiều lợi ích như bảo vệ thiết bị điện, giảm thiểu sự cố do sét, và tăng cường độ tin cậy cho hệ thống điện. Việc sử dụng mô hình này giúp các kỹ sư dễ dàng đánh giá hiệu quả bảo vệ của thiết bị.

II. Vấn đề và Thách thức trong Nghiên cứu Chống Sét Van Trung Thế

Mặc dù mô hình chống sét van trung thế đã được nghiên cứu nhiều, nhưng vẫn còn nhiều thách thức trong việc xây dựng và mô phỏng. Các thông số kỹ thuật thường không đầy đủ, và việc mô phỏng chính xác các đặc tính động của thiết bị là một vấn đề lớn. Hơn nữa, sự khác biệt giữa các nhà sản xuất cũng tạo ra khó khăn trong việc áp dụng mô hình chung.

2.1. Khó khăn trong việc thu thập thông số

Nhiều thông số cần thiết cho việc mô phỏng không được cung cấp đầy đủ trong catalogue của nhà sản xuất, gây khó khăn cho việc xây dựng mô hình chính xác.

2.2. Sự khác biệt giữa các nhà sản xuất

Mỗi nhà sản xuất có các tiêu chuẩn và thông số khác nhau, điều này làm cho việc xây dựng một mô hình chung trở nên phức tạp và khó khăn.

III. Phương pháp Xây dựng Mô Hình Chống Sét Van Trung Thế

Để xây dựng mô hình chống sét van trung thế, cần áp dụng các phương pháp mô phỏng hiện đại như MATLAB. Việc sử dụng phần mềm này giúp tạo ra các mô hình chính xác và dễ dàng điều chỉnh theo yêu cầu thực tế. Các mô hình như IEEE và Pinceti là những ví dụ điển hình cho phương pháp này.

3.1. Sử dụng MATLAB trong Mô phỏng

MATLAB là một công cụ mạnh mẽ cho việc mô phỏng các hệ thống điện, bao gồm cả mô hình chống sét van. Phần mềm này cho phép người dùng dễ dàng tạo ra các mô hình và thực hiện các phép tính phức tạp.

3.2. Mô hình IEEE và Pinceti

Mô hình IEEE và Pinceti là hai mô hình phổ biến trong nghiên cứu chống sét van. Chúng cung cấp các phương pháp mô phỏng khác nhau, giúp đánh giá hiệu quả bảo vệ của thiết bị.

IV. Ứng dụng Thực tiễn của Mô Hình Chống Sét Van Trung Thế

Mô hình chống sét van trung thế không chỉ có giá trị trong nghiên cứu mà còn được ứng dụng rộng rãi trong thực tiễn. Các kỹ sư có thể sử dụng mô hình này để thiết kế hệ thống điện an toàn hơn, giảm thiểu rủi ro do sét gây ra. Nhiều công trình lớn đã áp dụng mô hình này để bảo vệ thiết bị điện của họ.

4.1. Ứng dụng trong Công nghiệp

Trong ngành công nghiệp, mô hình chống sét van giúp bảo vệ các thiết bị quan trọng như máy biến áp, máy phát điện và các hệ thống điều khiển tự động khỏi các tác động của sét.

4.2. Kết quả Nghiên cứu và Đánh giá

Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng mô hình chống sét van trung thế giúp giảm thiểu thiệt hại do sét, đồng thời nâng cao độ tin cậy của hệ thống điện.

V. Kết luận và Tương lai của Mô Hình Chống Sét Van Trung Thế

Mô hình chống sét van trung thế đóng vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi các tác động của sét. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều cải tiến và ứng dụng mới, giúp nâng cao hiệu quả bảo vệ thiết bị điện. Việc tiếp tục nghiên cứu và phát triển các mô hình mới sẽ là cần thiết để đáp ứng nhu cầu ngày càng cao trong lĩnh vực này.

5.1. Hướng nghiên cứu tiếp theo

Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các mô hình mới với độ chính xác cao hơn, cũng như cải tiến các phương pháp mô phỏng hiện tại.

5.2. Tầm quan trọng của nghiên cứu

Nghiên cứu về mô hình chống sét van trung thế không chỉ giúp bảo vệ thiết bị mà còn góp phần vào sự phát triển bền vững của hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam nằm trọn trong khu vực nhiệt đới gió mùa ẩm với cường độ dông sét hoạt động vô cùng phức tạp và khắc nghiệt. Thống kê khí tượng ghi nhận số ngày dông cực đại tại một số khu vực lên đến 113,7 ngày tại Đồng Phú và số giờ dông đạt đỉnh 433,18 giờ tại Mộc Hóa. Trong thực tế vận hành hệ thống năng lượng, khoảng 50% tổng số sự cố lưới điện hàng năm bắt nguồn trực tiếp hoặc gián tiếp từ sét. Điển hình như sự cố ngày 04 tháng 06 năm 2001, sét đánh phá hủy máy cắt 220kV tại Nhà máy Thủy điện Hòa Bình đã làm tan rã mạch liên kết lưới điện miền Bắc, gây gián đoạn cung cấp điện nghiêm trọng.

Vấn đề cốt lõi đặt ra là sự bùng nổ của các thiết bị điện tử công suất nhạy cảm như bộ bù tĩnh SVC, hệ thống SCADA, bộ lưu điện UPS và các bộ lọc sóng hài trên lưới phân phối trung áp. Các thiết bị này sở hữu độ dự trữ cách điện rất thấp, dễ dàng bị đánh thủng khi xuất hiện xung quá điện áp lan truyền. Thiết bị chống sét van oxit kim loại không khe hở (MOV) đóng vai trò lá chắn then chốt bảo vệ phối hợp cách điện. Tuy nhiên, việc thử nghiệm thực nghiệm điện áp dư tại các phòng thí nghiệm chuyên ngành đòi hỏi chi phí đắt đỏ và khó triển khai diện rộng trên lưới thực tế.

Nghiên cứu tập trung vào mục tiêu xây dựng, chuẩn hóa và đánh giá độ chính xác của các mô hình toán học mô phỏng chống sét van trung áp dạng MOV phụ thuộc tần số trong môi trường Matlab/Simulink. Luận văn thực hiện kiểm chứng trên các dải điện áp định mức 18kV và 21kV với các biên độ dòng sét tiêu chuẩn 3kA, 5kA, 10kA và 20kA theo dạng sóng 8/20 µs. Công trình mang lại giá trị thực tiễn cao khi cung cấp công cụ mô phỏng chính xác với sai số điện áp dư duy trì dưới ngưỡng 10%, giúp các kỹ sư điện tối ưu hóa bài toán bảo vệ quá điện áp mà chỉ cần dựa vào các thông số cơ bản trong catalogue của nhà sản xuất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết vật lý chất bán dẫn oxit kim loại đa tinh thể gốm ZnO và lý thuyết phối hợp cách điện trong hệ thống điện (tiêu chuẩn Basic Impulse Level - BIL). Thành phần chính của đĩa biến trở MOV gồm hơn 90% ZnO kết hợp với các oxit kim loại phụ trợ như Bi2O3, Sb2O3, CoO, MnO và Cr2O3 qua quá trình thiêu kết nhiệt độ cao từ 1000°C đến 1400°C. Cấu trúc vi mô của MOV tạo nên hàng triệu tiếp giáp bán dẫn vi mô với điện thế rào khoảng 2,0V đến 3,5V tại biên hạt, mật độ hạt dẫn đạt khoảng 2x10^17 hạt/cm3 và điện trở suất vùng hạt đạt 0,1 đến 10 Ohm.cm trong khi điện trở suất vùng biên đạt 10^10 đến 10^12 Ohm.cm.

Đặc tính quan hệ điện áp - dòng điện (V-I) phi tuyến của MOV được xác định thông qua phương trình hàm mũ kinh điển biểu diễn mối quan hệ giữa dòng điện, điện áp và hệ số phi tuyến alpha. Để mô tả hành vi động phụ thuộc tần số khi có dòng sét xung kích dốc đứng đi qua, khung lý thuyết phân tích sâu 3 mô hình cấu trúc mạch tương đương:

1. Mô hình tiêu chuẩn IEEE: Bao gồm hai nhánh điện trở phi tuyến A0 và A1 được ngăn cách bởi bộ lọc thông thấp R-L, phản ánh sự thay đổi trở kháng theo độ dốc sườn trước sóng sét.
2. Mô hình Pinceti: Cải tiến đơn giản hóa từ mô hình IEEE bằng cách loại bỏ tụ điện ký sinh và gộp các điện trở chống mất ổn định số học thành một điện trở R giá trị 1 MegaOhm, tính toán thông số trực tiếp từ điện áp dư Vr8/20 và Vr1/T2.
3. Mô hình P-K (Pinceti - Khalifa): Tối ưu hóa mạch tương đương bằng cách chỉ giữ lại độ tự cảm L1 giữa hai nhánh phi tuyến A0 và A1, giải quyết triệt để bài toán đáp ứng động với xung dòng có thời gian đầu sóng từ 0,5 µs đến 8 µs.

Phương pháp nghiên cứu

Luận văn kết hợp phương pháp nghiên cứu tài liệu chuyên sâu, phương pháp chuyên gia và phương pháp mô hình hóa mô phỏng số trên công cụ Matlab/Simulink. Nguồn dữ liệu thực nghiệm được trích xuất trực tiếp từ tài liệu kỹ thuật chính hãng của hai nhà sản xuất thiết bị điện hàng đầu thế giới: dòng chống sét van EVP của hãng Ohio Brass và dòng AZG2 của hãng Cooper.

Nghiên cứu áp dụng phương pháp chọn mẫu chủ đích với quy mô gồm 16 kịch bản thử nghiệm toàn diện: khảo sát 2 cấp điện áp trung áp thực tế (18kV và 21kV) tương ứng 2 chủng loại thiết bị, kích thích dưới 4 mức biên độ dòng xung sét tiêu chuẩn (3kA, 5kA, 10kA và 20kA) với dạng sóng chuẩn 8/20 µs và dạng sóng xung nhanh 1/T2 µs. Lý do lựa chọn phần mềm Matlab/Simulink cùng công cụ Mask Editor là vì khả năng xử lý các bài toán quá độ phi tuyến phức tạp, tính trực quan cao, không phụ thuộc vào các phần mềm đóng gói bản quyền đắt tiền và dễ dàng tích hợp vào các bài toán phân tích lưới điện phân phối tổng thể. Toàn bộ quá trình nghiên cứu, xây dựng thuật toán và chạy mô phỏng kiểm chứng được hoàn thành trong giai đoạn 6 tháng từ tháng 08 năm 2015 đến tháng 02 năm 2016.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng trên 16 bộ số liệu kiểm thử đã mang lại những kết quả kỹ thuật nổi bật:

Thứ nhất, mô hình P-K chứng minh độ chính xác vượt trội nhất trong tất cả các mô hình được khảo sát. Đối với chống sét van hãng Cooper (cấp điện áp 18kV và 21kV), sai số biên độ điện áp dư của mô hình P-K dao động cực thấp, chỉ từ 0,04% đến 7,00%. Đối với thiết bị của hãng Ohio Brass, sai số điện áp dư của mô hình P-K duy trì ổn định ở mức xấp xỉ 2,20%. Toàn bộ các kết quả này đều nằm sâu dưới ngưỡng sai số cho phép của ngành điện là 10%.

Thứ hai, nghiên cứu xác nhận rõ rệt hiện tượng phụ thuộc tần số của chống sét van MOV. Khi thời gian đạt đỉnh của xung dòng sét giảm từ 8 µs xuống 1,3 µs (xung dốc đứng), biên độ điện áp dư sinh ra trên đầu cực van chống sét tự động tăng thêm xấp xỉ 6% đối với cùng một giá trị dòng điện đỉnh. Điều này chứng minh các mô hình điện trở phi tuyến tĩnh thông thường trong thư viện cơ bản của Matlab hoàn toàn không thể phản ánh chính xác trạng thái quá độ thực tế.

Thứ ba, việc ứng dụng các thuật toán giải tích trực tiếp để tính toán độ tự cảm L1 và L0 theo công thức của Pinceti và P-K đã loại bỏ hoàn toàn quá trình dò tìm thông số lặp phức tạp của mô hình IEEE truyền thống. Các giá trị điện cảm tính toán giúp mạch lọc phân chia dòng điện chính xác: ở sườn sóng dốc cao, phần lớn dòng điện đi qua nhánh điện trở A0 tạo điện áp kẹp tức thời, trong khi ở sườn sóng thoải, dòng điện phân bố đều qua nhánh A1.

Thảo luận kết quả

Cơ chế vật lý dẫn đến sự khác biệt về điện áp dư được giải thích bởi sự tương tác giữa điện cảm ký sinh bên trong khối gốm ZnO, cảm kháng của đầu dây nối và điện thế rào tại lớp biên hạt. Khi dòng sét có tốc độ biến thiên dòng điện (di/dt) cực lớn phóng qua, điện kháng của cuộn cảm L1 trong mạch tương đương tăng cao, ngăn cản dòng điện tức thời đi qua nhánh A1 và ép dòng sét tập trung chạy qua nhánh A0. Do đặc tuyến của A0 có mức điện áp cao hơn A1 ứng với cùng trị số dòng điện, điện áp dư tổng trên hai đầu MOV sẽ tự động vọt lố để triệt tiêu năng lượng xung sét.

Dữ liệu mô phỏng được hệ thống hóa trực quan thông qua các bảng so sánh sai số chi tiết và biểu đồ dạng sóng điện áp dư theo thời gian. Khi đối chiếu đồ thị xung điện áp dư giữa giá trị catalogue nhà sản xuất công bố và kết quả chạy trên Matlab, đường cong mô phỏng của mô hình P-K gần như trùng khít với đường đặc tính thực tế của cả hai hãng Ohio Brass và Cooper ở mọi mức xung 3kA, 5kA, 10kA và 20kA. So với mô hình ATP truyền thống vốn đòi hỏi các phương trình số mũ phức tạp dễ gây bất ổn định giải thuật số, mô hình khối chức năng Simulink tự xây dựng mang lại độ tin cậy và tính ổn định thuật toán vượt bậc.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm và kết quả mô phỏng, nghiên cứu đưa ra 4 khuyến nghị hành động cụ thể nhằm nâng cao hiệu quả bảo vệ quá điện áp trên hệ thống phân phối:

1. Chuẩn hóa quy trình mô phỏng quá độ (Chủ thể: Tập đoàn Điện lực Việt Nam và các Tổng công ty Điện lực): Ban hành hướng dẫn kỹ thuật áp dụng mô hình chống sét van P-K trên nền tảng Matlab/Simulink để tính toán phối hợp cách điện cho các đường dây trung áp 22kV và 35kV. Mục tiêu giảm sai số tính toán quá áp xuống dưới 5% trong các dự án cải tạo lưới điện, hoàn thành triển khai trước quý 4 năm 2026.
2. Thiết lập cơ sở dữ liệu số hóa thông số MOV (Chủ thể: Các Công ty Điện lực địa phương): Tiến hành thu thập và số hóa đầy đủ các thông số điện áp định mức Vr, điện áp dư Vr8/20 và Vr1/T2 của hơn 15.000 bộ chống sét van đang vận hành trên lưới. Thời gian hoàn thành trong vòng 12 tháng nhằm phục vụ công tác giám sát chất lượng thiết bị định kỳ.
3. Nâng cấp cấu hình bảo vệ cho thiết bị nhạy cảm (Chủ thể: Các đơn vị tư vấn thiết kế điện): Bắt buộc tích hợp mô hình mô phỏng quá áp xung sét sườn dốc (thời gian đầu sóng từ 0,5 µs đến 2 µs) khi thiết kế trạm phân phối có lắp đặt biến tần, hệ thống SCADA và bộ bù SVC từ năm 2027. Giải pháp này giúp cắt giảm ít nhất 30% nguy cơ suy giảm cách điện và sự cố nổ thiết bị thứ cấp.
4. Tích hợp bộ công cụ mô phỏng vào đào tạo chuyên sâu (Chủ thể: Các trường Đại học và Viện nghiên cứu khối kỹ thuật): Đưa các khối mô hình chống sét van phụ thuộc tần số (Masked Simulink Subsystems) vào chương trình thực hành môn học Kỹ thuật điện cao áp và Mô phỏng hệ thống điện ngay trong năm học 2026 - 2027.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang tính ứng dụng kỹ thuật cao, đặc biệt hữu ích cho 4 nhóm đối tượng trọng tâm sau:

1. Kỹ sư vận hành và điều độ hệ thống điện: Giúp nắm vững cơ chế phản ứng động của thiết bị chống sét van trước các đợt dông sét thực tế, từ đó phân tích chính xác nguyên nhân sự cố chạm chập, phóng điện và xây dựng phương án bảo vệ tối ưu cho lưới điện phân phối trung áp.
2. Kỹ sư tư vấn thiết kế trạm và đường dây: Cung cấp phương pháp luận chuẩn xác để lựa chọn trị số điện áp định mức và mức cách điện xung cơ bản (BIL) cho máy biến áp và thiết bị đóng cắt, đảm bảo tính kinh tế và an toàn kỹ thuật cao mà không cần đầu tư phần mềm chuyên dụng đắt tiền.
3. Giảng viên và nhà nghiên cứu chuyên ngành Kỹ thuật Điện: Sử dụng tài liệu như một công trình tham khảo chuẩn mực về phương pháp mô hình hóa phần tử phi tuyến phụ thuộc tần số, phục vụ công tác giảng dạy chuyên đề cao áp và phát triển các đề tài nghiên cứu chuyên sâu.
4. Học viên cao học và sinh viên ngành Điện - Điện tử: Cung cấp tài liệu học tập chi tiết, hướng dẫn từng bước từ khâu thiết lập phương trình toán, đóng gói giao diện Mask Editor trong Simulink đến kỹ năng phân tích dạng sóng quá độ trong hệ thống điện.

Câu hỏi thường gặp

Mô hình P-K có ưu điểm gì vượt trội so với mô hình IEEE chuẩn?

Mô hình P-K loại bỏ các nhánh tụ điện phức tạp và chỉ giữ lại cuộn cảm L1 giữa hai phần tử phi tuyến A0 và A1. Nhờ đó, kỹ sư có thể xác định ngay các thông số thông qua công thức giải tích từ dữ liệu catalogue nhà sản xuất mà không cần thực hiện các thuật toán lặp phức tạp, giảm thiểu sai số tính toán xuống mức 0,04% đến 7,00%.

Cần những thông số nào trong datasheet để thiết lập mô hình chống sét van?

Người sử dụng chỉ cần trích xuất 3 thông số cơ bản có sẵn trong catalogue của mọi nhà sản xuất: Điện áp định mức của van chống sét (Vr), điện áp dư tương ứng dòng xung sét tiêu chuẩn 10kA dạng sóng 8/20 µs (Vr8/20), và điện áp dư tương ứng dòng sét xung nhanh 10kA dạng sóng 1/T2 µs (Vr1/T2).

Tại sao khối điện trở phi tuyến mặc định trong Matlab không mô phỏng chính xác sóng sét dốc đứng?

Khối điện trở phi tuyến mặc định của Matlab chỉ mô tả quan hệ V-I tĩnh theo hàm mũ cố định. Khi gặp xung sét có sườn trước tăng nhanh (dưới 1,3 µs), điện áp dư thực tế bị đội lên khoảng 6% do hiệu ứng động và điện kháng ký sinh, điều mà khối tĩnh không thể tái hiện được nếu thiếu cấu trúc lọc R-L phân nhánh.

Giới hạn sai số tiêu chuẩn cho phép trong mô phỏng chống sét van là bao nhiêu?

Theo các tiêu chuẩn kỹ thuật điện quốc tế và thực hành tính toán quá điện áp, sai số điện áp dư giữa kết quả mô phỏng so với giá trị đo đạc thực nghiệm của nhà sản xuất được chấp nhận khi nằm dưới ngưỡng 10%. Mô hình trong luận văn đạt độ chính xác cao với sai số thực tế chỉ từ 0,04% đến 7,00%.

Mô hình này có thể áp dụng cho các cấp điện áp khác ngoài 18kV và 21kV không?

Hoàn toàn có thể áp dụng rộng rãi. Thuật toán xác định thông số của mô hình P-K và Pinceti được chuẩn hóa theo hệ đơn vị tương đối và các biểu thức toán học tổng quát, cho phép kỹ sư nhập thông số datasheet của bất kỳ cấp điện áp nào từ hạ áp, trung áp (15kV, 22kV, 35kV) đến cao áp (110kV, 220kV).

Kết luận

• Luận văn đã làm sáng tỏ bản chất vật lý và cơ chế hoạt động phi tuyến phức tạp của lớp biên hạt gốm ZnO trong thiết bị chống sét van MOV dưới tác động của dòng xung sét.
• Xây dựng thành công bộ công cụ mô phỏng chống sét van phụ thuộc tần số hoàn chỉnh trên nền tảng phần mềm Matlab/Simulink với giao diện đóng gói Mask Editor thân thiện, trực quan.
• Chứng minh mô hình P-K đạt độ chuẩn xác cao nhất với sai số điện áp dư chỉ từ 0,04% đến 7,00% đối với hãng Cooper và khoảng 2,20% đối với hãng Ohio Brass, vượt trội hơn mô hình IEEE truyền thống.
• Đề xuất thuật toán xác định thông số mạch tương đương trực tiếp từ dữ liệu catalogue nhà sản xuất, giúp giải quyết triệt để rào cản phụ thuộc vào các phần mềm đóng gói đắt tiền.
• Mở ra hướng nghiên cứu mở rộng mô hình cho các bài toán phân tích quá điện áp đóng cắt, quá điện áp duy trì và lan truyền sét trên toàn bộ sơ đồ lưới điện phân phối phức tạp.

Đóng góp lớn nhất của luận văn là đã lấp đầy khoảng trống nghiên cứu mô hình hóa chống sét van trung áp tại Việt Nam, mang lại một công cụ tính toán số tin cậy và kinh tế cho ngành điện. Trong giai đoạn 2026 - 2030, hướng phát triển tiếp theo sẽ tập trung tích hợp mô hình vào các bài toán thời gian thực (Real-time Digital Simulator) và đánh giá mức độ lão hóa của đĩa van ZnO sau nhiều lần phóng điện sét. Các đơn vị quản lý vận hành lưới điện và các viện nghiên cứu hãy chủ động ứng dụng ngay mô hình này vào công tác tính toán phối hợp cách điện thực tế để nâng cao độ tin cậy cung cấp điện và bảo vệ an toàn cho hệ thống năng lượng quốc gia.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ Mọi thiết bị điện khi lắp đặt đều được dự kiến đưa vào vận hành lâu dài ở một cấp điện áp nào đó và thường được lựa chọn dựa trên điện áp định mức của lưới điện mà thiết bị đó được đấu nối vào. Tuy nhiên, trong thực tế vận hành, đôi lúc lại xảy ra quá điện áp tạm thời do nhiều nguyên nhân gây ra, có thể là do các sự cố chạm đất, do thao tác, do sét. Trong đó quá điện áp do sét là nguy hiểm nhất, bởi vì quá điện áp này rất lớn gây phóng điện đánh thủng cách điện và phá hủy thiết bị. Có ba yếu tố quan trọng như nhau có liên quan đến việc bảo vệ quá áp: thiết kế tổng quan lưới điện, cấp độ cách điện xung cơ bản (BIL) của thiết bị (máy biến áp, bộ điều áp, dàn tụ bù,…) trên lưới, thiết bị bảo vệ (chống sét van, dây chống sét).

Khả năng cách điện của hệ thống cơ bản được xác định bởi đặc tính kỹ thuật của các bộ phận sử dụng (cực cách điện, dây dẫn,v.) cộng với cấu trúc, khoảng cách và tất cả các hệ số khác bao gồm trong việc thiết kế hệ thống. Cách điện của một hệ thống phải chịu được điện áp tần số nguồn liên tục trong nhiều năm với nhiều điều kiện khí quyển.Để đảm bảo tính hợp nhất dài hạn của hệ thống, phải thiết kế cho lưới điện chịu được điện áp cao hơn mức bình thường. Tuy nhiên, về mặt kinh tế cũng khó thực hiện được lưới điện có khả năng chịu được điện áp cao như khi có quá áp quá độ. Tương tự cấp cách điện của thiết bị phân phối được thiết kế để chịu được điện áp cao hơn bình thường một chút.

Phương pháp này có hiệu quả đến một mức nào đó, nhưng sẽ nhanh chóng đến một giai đoạn mà không thể thêm chi phí để tạo cấp cách điện BIL cao hơn được nữa vì không khả thi về kinh tế. Cấp bảo vệ quá áp cần phải bổ sung bằng cách lắp đặt thiết bị bảo vệ để giới hạn lượng điện áp mà một thiết bị (hay đoạn đường dây) phải chịu. Phương pháp này còn cho phép giảm cấp độ cách điện của thiết bị, vì có thể dựa vào khả năng quá áp nhỏ hơn, và nói chung tạo ra một sơ đồ bảo vệ quá 7 áp tiết kiệm hơn. Các công ty Điện lực đương nhiên cũng áp dụng các thực tế khác nhau nhưng đều phải tính đến ba yếu tố cơ bản là: phục vụ khách hàng, khả năng chịu đựng điện áp (đặc biệt là quá áp do sét) và yếu tố kinh tế.

Không thể thiết kế một lưới điện có thể đáp ứng được yêu cầu là mọi quá điện áp phải dưới mức chịu đựng của cách điện của các thiết bị, bởi vì như thế sẽ làm cho chi phí vượt quá mức. Do vậy, khi thiết kế một lưới điện, cũng như tính chọn thiết bị lắp đặt trên lưới là hạn chế tối thiểu các tác hại của quá áp, quy trình này dựa trên cơ sở phối hợp các quá áp dự kiến và khả năng chịu đựng quá áp của các thiết bị. Muốn đạt được điều này phải đáp ứng hai bước sau đây: - Thiết kế lưới điện thích hợp để có thể kiểm soát và hạn chế tối thiểu các quá áp. - Sử dụng các thiết bị bảo vệ quá áp.

Tổng hợp hai bước trên được gọi là bảo vệ quá áp hay phối hợp cách điện. Khi quá áp lớn quá mức sẽ dẫn đến phóng điện đánh thủng cách điện của thiết bị, do vậy bảo vệ quá áp bao gồm: thiết kế được phối hợp lưới điện và việc lắp đặt thích hợp các thiết bị bảo vệ tại các vị trí chiến lược nhằm mục đích hạn chế quá áp và tránh hoặc giảm thiểu các hư hỏng cách điện. Thiết kế được phối hợp bao gồm: - Hệ thống nối đất phải đảm bảo hiệu quả. - Dùng dây, kim thu sét.

- Điều khiển góc thao tác các máy cắt. - Sử dụng các tụ điện xung. Các thiết bị bảo vệ bao gồm : - Khe hở phóng điện. - Các loại van chống sét.

Mục tiêu cơ bản của các bảo vệ quá áp trong hệ thống điện là tránh các hư hỏng cách điện, ngừng làm việc hoặc hư hỏng của thiết bị. CÁC LOẠI CÁCH ĐIỆN Cách điện thiết bị được chia ra làm hai loại: cách điện ngoài và cách điện trong. Vật liệu cách điện thông dụng được sử dụng ở các thiết bị điện hiện nay gồm: - Cách điện ngoài: không khí, gốm, thủy tinh, chất rắn. - Cách điện trong: dầu, SF6, mica, chân không.

Khi bị phóng điện, cách điện ngoài không giống như cách điện trong là bị phá hủy, bởi vì nói chung cách điện ngoài có tính tự phục hồi sau khi bị phóng điện. Ngoài ra, cách điện trong khi bị phóng điện xuyên thủng thường gây hậu quả hư hỏng nặng nề cho thiết bị và có thể hư hỏng vĩnh viễn. Các lý do nêu trên sẽ đưa đến các tiếp cận khác nhau trong bảo vệ quá áp cho cách điện trong và cách điện ngoài của thiết bị. Đối với bảo vệ cách điện ngoài, mục tiêu là tối thiểu số lượng phóng điện cách điện dự kiến với ràng buộc kinh tế.

Với hướng như vậy, nhiều cách tiếp cận tinh vi đã được phát triển nhằm cân nhắc giữa độ tin cậy của hệ thống, là yếu tố liên quan đến sự phóng điện cách điện, và chi phí. Do có nhiều thông số ngoại lai, chẳng hạn như cường độ chống sét và các thông số của đất được thống kê trong thiên nhiên, nên phương pháp được sử dụng là các phương pháp xác suất thống kê. Đối với bảo vệ cách điện trong các phương pháp quyết định được sử dụng với mục tiêu là thiết kế để phóng điện cách điện là không có. Các đặc tính được đơn giản hóa ở trên của cách điện trong và cách điện ngoài không phải luôn tách biệt rõ ràng ở một thiết bị điện.

Cách điện của một thiết bị điện cụ thể là phức tạp.Ví dụ, trường hợp máy biến áp các dây quấn được ngâm trong dầu trong khi các đầu cực được đưa ra ngoài không khí qua các sứ xuyên (điện môi không khí). Khi xem xét khả năng chịu đựng của các thiết bị, không xem xét điện môi nào sẽ bị phóng điện trước. Mặc dù điều này là một phần trong quá trình thiết kế, mà nên đặt câu hỏi với điện áp nào, cách điện của bất cứ phần tử nào của thiết bị cũng sẽ bị phóng điện. KHÁI NIỆM VỀ SÉT Hầu hết các nguyên nhân gây ra quá áp đều có tính quá độ, chỉ kéo dài vài micrôgiây đến vài chu kỳ và có nguồn gốc từ hệ thống hay ngoài hệ thống.

Nguồn bên ngoài chủ yếu là dông sét, một hiện tượng khó dự đoán trước, tạo áp lực đối với các hệ thống. Các nguồn gốc bên trong chủ yếu do thao tác đóng cắt mạch điện và sự cố pha đất. Một nguồn phổ biến là đóng cắt cụm tụ điện nhưng những nguồn quá áp này ít gây áp lực cho thiết bị so với dông sét. Như vậy, mặc dù sóng xung có thể được phát sinh từ trong hệ thống (ví dụ do đóng cắt), nhưng rõ ràng dông sét vẫn là nguyên nhân chính có nguy cơ gây ra quá áp có hại cho hệ thống.

Dông sét là nguồn gốc chính của quá áp có hại trên lưới phân phối, nó có thể được sinh ra do sét đánh trực tiếp hay do cảm ứng. Xung điện áp sinh ra có thể thay đổi từ tăng tương đối nhỏ đến lớn gấp mấy lần điện áp pha đất bình thường nếu cấp cách điện của hệ thống cho phép. Khi sét đánh vào đường dây, một vùng rộng lớn sẽ bị ảnh hưởng xung quanh vị trí sét đánh, vì điện áp vượt hơn mức cách điện định mức của đường dây và hồ quang của dòng sét sẽ chạy xuống đất ngay lập tức. Đồng thời, các sóng điện sét cảm ứng trên dây dẫn sẽ lan truyền đi dọc theo đường dây.

Những sóng điện sét này gồm hai thành phần: điện áp và dòng điện. Biên độ điện áp bằng biên độ dòng điện nhân với trở kháng sóng của đường dây, trị số này nhỏ hơn điện áp phóng điện hồ quang của cách điện hệ thống. Các xung này lan truyền trên đường dây trên không với tốc độ của ánh sáng. Càng nắm được các đặc tính của sét thì việc lắp đặt các thiết bị bảo vệ càng hiệu quả.

Đây là một lĩnh vực mà các nhà khoa học đã có những bước nghiên cứu nhiều tiến triển và các kỹ sư thiết kế có thể phân những xung sét thành những dạng khác nhau dựa vào kích thước và phạm vi của xung quá điện áp. Một xung sét tiêu biểu có xung đầu sóng rất dốc, có nghĩa là điện áp của nó tăng với tỷ lệ cả triệu vôn trên một giây. Thực tế 15% các đỉnh của sét xảy ra dưới 1s. Xung đầu dốc được nối tiếp bởi một đuôi sóng ngắn, nghĩa là 10 sau khi điện áp đạt đỉnh thì thời gian mà sự cố điện áp đó giảm xuống còn một nửa giá trị điện áp đỉnh là trong khoảng thời gian.

Trong khi sét có điện áp vô cùng lớn thì dòng điện sét được đo đạt dựa trên ảnh hưởng của nó trên thiết bị. Các thiết bị nhạy sét như MOV sẽ cho dòng sét chạy qua. Chống sét van MOV có vật mang dòng điện với điện trở giảm rất thấp trong thời gian sét xảy ra. Các thành phần chủ yếu về đặc tính bảo vệ chống sét được thể hiện qua dòng xung phóng điện.

Nhiều thiết bị khoa học hiện đại được dùng để đo lường và ghi lại dòng sét, đã cho thấy phạm vi thay đổi rất rộng của giá trị dòng điện từ: 1000A đến 200kA cho thấy mức độ khó đoán của biên độ sét. Sự nghiên cứu phân tích cho thấy dòng chạy qua chống sét van MOV chỉ khoảng 1/10 tổng giá trị của dòng điện sét nhưng đặc biệt lưu ý là chỉ khoảng 5 số sét trên lưới điện phân phối vượt quá giá trị 10kA. Nhưng dòng điện sét chạy qua chống sét van MOV phân phối thường lớn hơn dòng chạy qua chống sét van trong trạm vì chúng được lắp đặt trên đường dây và không được che chắn nhiều. THIẾT BỊ CHỐNG SÉT VAN Chống sét van là thiết bị thường được bổ sung để bảo vệ quá áp.

Theo ANSI, chống sét van là một “Thiết bị bảo vệ để hạn chế điện áp trên thiết bị điện bằng cách phóng hay dẫn dòng điện xung theo mạch phân dòng”. Bên cạnh đó, dòng điện chạy qua chống sét van sẽ phải được ngắt càng nhanh càng tốt để tránh tác động nhầm của máy cắt (sự cố chạm đất) và trở về chế độ bình thường.
