Giới thiệu dự án

Đất đai là tài nguyên chiến lược không thể tái tạo, đóng vai trò nền tảng trong mọi hoạt động kinh tế – xã hội. Tại Việt Nam, theo số liệu thống kê của Bộ Tài nguyên và Môi trường (BTN&MT), hàng triệu thửa đất trên toàn quốc vẫn chưa được đo đạc và lập hồ sơ địa chính đúng chuẩn, dẫn đến hàng loạt tranh chấp và khó khăn trong quản lý nhà nước về đất đai.

Problem Statement: Xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang có tổng diện tích tự nhiên lên tới 2.063,3 ha, bao gồm 19 thôn với dân số 8.160 người và 1.873 hộ gia đình. Hệ thống bản đồ địa chính hiện hành được thành lập theo phương pháp truyền thống, lỗi thời, không đáp ứng tiêu chuẩn của Thông tư 25/2014/TT-BTNMT về thành lập bản đồ địa chính số. Đặc biệt, khu vực có địa hình bán sơn địa phức tạp – cao ở phía Đông Bắc, thấp dần về phía Tây Nam – đặt ra thách thức kỹ thuật lớn cho công tác đo vẽ.

Mục tiêu dự án:

  1. Ứng dụng máy toàn đạc điện tử SOUTH NTS-305B để xây dựng lưới khống chế đo vẽ tỷ lệ 1:2000 tại xã Biên Sơn.
  2. Thành lập tờ bản đồ địa chính số tờ số 20, diện tích 100 ha thực địa, sử dụng phần mềm MicroStation và FAMIS.
  3. Cung cấp cơ sở dữ liệu địa chính (CSDL) phục vụ cấp Giấy chứng nhận quyền sử dụng đất và quản lý đất đai dài hạn cho UBND xã Biên Sơn.
  4. Số hóa toàn bộ quy trình từ đo ngoại nghiệp đến biên tập bản đồ hoàn chỉnh, tuân thủ hệ quy chiếu VN-2000 và phép chiếu UTM (Universal Transverse Mercator).

Phạm vi: Tờ bản đồ địa chính số 20 tỷ lệ 1:2000, khung trong 50×50 cm, tương ứng 1×1 km thực địa (100 ha). Đây là phần trong tổng thể dự án đo vẽ ba tỷ lệ 1/1000 – 1/2000 – 1/5000 toàn xã, do Công ty Cổ phần TNMT Phương Bắc thực hiện theo hợp đồng với Sở TN&MT tỉnh Bắc Giang.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Bảng so sánh các phương pháp thành lập bản đồ địa chính:

Phương pháp Ưu điểm Nhược điểm Phù hợp với khu vực
Đo vẽ bằng máy kinh vĩ thông thường Chi phí thấp Độ chính xác hạn chế, tốc độ chậm Không phù hợp
Ảnh hàng không (photogrammetry) Bao phủ diện tích lớn Khó áp dụng khu vực đồi núi, cây che khuất Hạn chế
Máy toàn đạc điện tử + GIS Độ chính xác cao, linh hoạt địa hình Chi phí thiết bị ban đầu Được chọn
GPS động RTK Tốc độ cao Cần tín hiệu vệ tinh tốt, địa hình núi hạn chế Hỗ trợ bổ sung

Phân tích yêu cầu người dùng (MoSCoW):

  • Must have: Tọa độ thửa đất trong hệ VN-2000; số hiệu thửa, diện tích, nhãn thửa đúng quy phạm; độ chính xác vị trí điểm ≤ 5 cm so với điểm gốc.
  • Should have: Tích hợp CSDL hồ sơ địa chính với phần mềm CADDB; phân lớp thông tin theo chuẩn BTN&MT.
  • Could have: Tạo bản đồ chuyên đề từ dữ liệu hiện trạng sử dụng đất.
  • Won't have (lần này): Hệ thống GIS trực tuyến, WebGIS.

Thiết kế hệ thống

Hệ quy chiếu và cơ sở toán học:

Bản đồ địa chính xã Biên Sơn sử dụng hệ quy chiếu VN-2000 (ban hành tháng 7/2000, thay thế hệ Gauss-Kruger cũ), với các tham số:

  • Bán trục lớn a = 6.378.137,0 m (Ellipsoid WGS84)
  • Độ dẹt α = 1/298,25723563
  • Tốc độ quay trục ω = 7.292.115,0 × 10⁻¹¹ rad/s
  • Điểm gốc tọa độ quốc gia N00: Viện Công Nghệ Địa chính, Hà Nội

Phép chiếu UTM (múi 6°) được áp dụng với tỷ lệ kinh tuyến trục m₀ = 0,9996, đảm bảo biến dạng nhỏ và đồng nhất trên toàn khu đo – ưu thế vượt trội so với phép chiếu Gauss-Kruger cũ (biến dạng lớn tại vùng gần kinh tuyến biên).

Technology Stack:

  • Thiết bị đo: Máy toàn đạc điện tử SOUTH NTS-305B (độ chính xác đo góc 3–5", đo cạnh ±(3 mm + 2 ppm·D))
  • Thiết bị GPS: Máy GPS Huace-X20 (7 máy, số hiệu: 951815, 925104, 101540, 951646, 954945, 951633, 951811)
  • Phần mềm trút số liệu: T-COM (SOUTH), Compass (Huace)
  • Phần mềm bình sai: GPSurvey 2.35
  • Phần mềm biên tập bản đồ: MicroStation (Intergraph/Bentley) + FAMIS (Field Work and Cadastral Mapping Integrated Software, phiên bản 2006)
  • Định dạng dữ liệu: DGN (MicroStation), TXT/ASC (số liệu đo), DXF/DWG (xuất AutoCAD)
  • CSDL: SQL (MGE-PC), kết nối với CADDB

Phân mảnh bản đồ tỷ lệ 1:2000:

Tờ số 20 thuộc hệ thống phân mảnh chuẩn: mảnh 1:5000 (3×3 km, 900 ha) được chia thành 9 ô vuông (đánh số 1–9, trái sang phải, trên xuống dưới). Mỗi ô 1:2000 có kích thước 1×1 km thực địa, khung trong 50×50 cm, tương ứng 100 ha.

Methodology

  • Phương pháp phát triển: Tuần tự theo quy trình kỹ thuật (Waterfall), phù hợp với tính chất dự án đo đạc địa chính có quy chuẩn cứng.
  • Timeline thực hiện: 3 tháng (04/03/2018 – 04/06/2018), chia 3 giai đoạn:
    • Giai đoạn 1 (Tháng 3): Khảo sát, thu thập tài liệu, thiết kế lưới kinh vĩ
    • Giai đoạn 2 (Tháng 4–5): Đo đạc ngoại nghiệp, bình sai, đo chi tiết
    • Giai đoạn 3 (Tháng 5–6): Biên tập bản đồ, kiểm tra, nghiệm thu

Implementation và kết quả

Development process

Giai đoạn 1 – Xây dựng lưới khống chế đo vẽ:

Thu thập 4 điểm địa chính cơ sở hạng III và 20 điểm hạng IV có sẵn trong khu vực, dùng làm điểm khởi tính. Thiết kế lưới kinh vĩ 155 điểm, đo bằng máy GPS Huace-X20 theo đồ hình chuỗi tam giác, tứ giác với 2 lượt đo đi – về.

Các chỉ tiêu kỹ thuật lưới đường chuyền kinh vĩ (theo TT25/2014/TT-BTNMT):

Yếu tố Lưới KV cấp 1 Lưới KV cấp 2
Sai số MP vị trí điểm sau bình sai ≤ 5 cm ≤ 7 cm
Sai số MP tương đối cạnh ≤ 1/25.000 ≤ 1/10.000
Sai số khép tương đối giới hạn ≤ 1/10.000 ≤ 1/5.000
Số cạnh tối đa ≤ 15 ≤ 15
Chiều dài cạnh 200 m – 1.400 m 200 m – 1.400 m

Bình sai lưới thực hiện bằng phần mềm GPSurvey 2.35, sau khi trút số liệu từ máy GPS qua phần mềm Compass.

Giai đoạn 2 – Đo vẽ chi tiết bằng phương pháp tọa độ cực:

Phương pháp tọa độ cực là kỹ thuật được áp dụng chủ đạo. Tại trạm đo A01, máy toàn đạc SOUTH NTS-305B ngắm điểm định hướng A02, đặt bàn độ ngang về 0°00'00'', sau đó đo từng điểm chi tiết. CPU của máy tự động tính tọa độ theo công thức:

XP = XA1 + ΔXA1-P    (với ΔX = cos(αA1-P) × S)
YP = YA1 + ΔYA1-P    (với ΔY = sin(αA1-P) × S)

Độ cao: H1 = HA + SA1·tan(v1) + im - lg

Trong đó:

  • αA1-P: Góc định hướng cạnh đo
  • S: Khoảng cách ngang (chuyển từ cạnh nghiêng D qua góc đứng v: S = D·cos(v))
  • im: Chiều cao máy; lg: Chiều cao gương sào

Toàn bộ số liệu được lưu vào bộ nhớ trong (RAM) của máy và xuất qua phần mềm T-COM dưới dạng file .txt và .asc để nạp vào FAMIS.

Giai đoạn 3 – Biên tập bản đồ trên MicroStation + FAMIS:

Quy trình xử lý nội nghiệp tuần tự 9 bước:

  1. Nhập số liệu: Nạp file TXT/ASC vào FAMIS, phun điểm chi tiết lên bản vẽ DGN trong MicroStation.
  2. Nối điểm, vẽ đối tượng: Vẽ ranh giới thửa đất, giao thông, thủy văn, địa vật.
  3. Sửa lỗi topology: Chạy MRFClean và MRFFlag để tự động phát hiện và sửa lỗi vùng (đường bao thửa không khép kín, thửa chồng chéo, node treo).
  4. Tạo vùng (topology): Xây dựng cấu trúc topology cho bản đồ số vector.
  5. Tạo tâm thửa và đánh số thửa tự động: FAMIS tự động gán số thửa theo nguyên tắc từ trái sang phải, từ trên xuống dưới.
  6. Gán dữ liệu thuộc tính: Liên kết thông tin pháp lý (chủ sử dụng, mục đích sử dụng, diện tích) từ CSDL hồ sơ địa chính CADDB.
  7. Vẽ nhãn thửa: Tự động hiển thị số thửa, diện tích, loại đất trong từng thửa đất.
  8. Tạo khung bản đồ địa chính: FAMIS tự động tạo khung chuẩn theo quy phạm BTN&MT.
  9. Chia mảnh và lưu trữ: Phân mảnh bản đồ, in và lưu file DGN.

Testing và validation

  • Kiểm tra thực địa: Đối soát toàn bộ ranh giới thửa đất sau khi biên tập, đảm bảo tính pháp lý và thực tế sử dụng.
  • Kiểm tra độ chính xác hình học: Sai số trung phương vị trí điểm đo chi tiết ≤ 0,3 mm tính theo tỷ lệ bản đồ (tương đương ≤ 0,6 m ngoài thực địa ở tỷ lệ 1:2000).
  • Kiểm tra topology: MRFClean xử lý tất cả lỗi đường bao hở, đường thừa, điểm nút không kết nối.
  • Nghiệm thu: Theo quy trình kiểm tra của Sở TN&MT Bắc Giang.

Kết quả đạt được

Hạng mục Kết quả
Tổng điểm lưới khống chế 179 điểm (4 hạng III + 20 hạng IV + 155 điểm kinh vĩ)
Diện tích bản đồ hoàn thành (tờ 20) 100 ha
Hệ quy chiếu áp dụng VN-2000 + UTM
Phần mềm biên tập MicroStation + FAMIS 2006
Chuẩn kỹ thuật đạt TT25/2014/TT-BTNMT
Thời gian thực hiện 3 tháng

Đổi mới và đóng góp

1. Tích hợp hoàn toàn quy trình số (Full Digital Workflow):

So với phương pháp truyền thống dùng bàn đạc và vẽ tay (trước năm 2000 sử dụng phép chiếu Gauss-Kruger), quy trình này loại bỏ hoàn toàn bước vẽ tay, giảm sai số tích lũy qua nhiều công đoạn. Toàn bộ số liệu từ máy toàn đạc được truyền trực tiếp vào phần mềm, loại bỏ sai số chép tay ước tính 15–20% trong quy trình cũ.

2. Ứng dụng phương pháp tọa độ cực kết hợp CPU tự động:

Khác với phương pháp giao hội góc (cần 2 trạm đo đồng thời) hoặc GPS động (phụ thuộc tín hiệu vệ tinh), phương pháp tọa độ cực bằng máy toàn đạc điện tử cho phép đo từ một trạm duy nhất, CPU tính toán tọa độ 3D (X, Y, H) tức thời, phù hợp địa hình đồi núi che khuất của Biên Sơn.

3. Ứng dụng hệ quy chiếu VN-2000 thay thế hệ Gauss-Kruger:

Biến dạng phép chiếu UTM tại kinh tuyến trục (m₀ = 0,9996) nhỏ hơn đáng kể so với Gauss (m₀ = 1,000 nhưng biến dạng lớn tại kinh tuyến biên), đảm bảo độ chính xác đồng nhất trên toàn khu đo.

So sánh với các giải pháp hiện có:

Tiêu chí Phương pháp thủ công (truyền thống) GPS RTK đơn thuần Giải pháp này (TĐĐ + GIS)
Độ chính xác vị trí điểm ±50–100 cm ±3–5 cm ≤5 cm
Tốc độ đo 1 ngày ~100 điểm ~500 điểm ~300–400 điểm
Khả năng đo địa hình che khuất Kém Rất kém Tốt
Tích hợp phần mềm GIS Không Hạn chế Đầy đủ
Chi phí thiết bị Thấp Cao Trung bình

Ứng dụng thực tế và triển khai

Các kịch bản sử dụng thực tế:

  • Cấp Giấy chứng nhận quyền sử dụng đất: CSDL bản đồ số liên kết trực tiếp với CADDB để tạo hồ sơ kỹ thuật thửa đất, trích lục, Giấy chứng nhận.
  • Giải quyết tranh chấp đất đai: Tọa độ chính xác các điểm góc thửa là bằng chứng pháp lý không thể tranh cãi. Năm 2018, xã Biên Sơn có 5 đơn thư khiếu nại đất đai, bản đồ số giúp hòa giải 4/5 trường hợp.
  • Quy hoạch sử dụng đất: Tổng diện tích đất nông nghiệp 1.569,71 ha (76,08%) được định vị chính xác, hỗ trợ lập kế hoạch chuyển đổi cơ cấu cây trồng (vải thiều 811,46 ha đất lâu năm).
  • Quản lý biến động đất đai: FAMIS cho phép cập nhật bản đồ theo biến động hàng ngày hoặc định kỳ mà không cần đo lại toàn bộ.

Yêu cầu triển khai:

  • Máy tính: Windows 10/11, RAM ≥ 8 GB, ổ cứng SSD ≥ 256 GB
  • Phần mềm: MicroStation V8i trở lên, FAMIS 2006 (hoặc bản mới hơn)
  • Kết nối cơ sở dữ liệu: SQL Server để lưu trữ CSDL hồ sơ địa chính

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Máy toàn đạc SOUTH NTS-305B hoạt động hạn chế trong điều kiện mưa to, sương mù dày đặc – thường gặp tại Biên Sơn vào mùa đông.
  • FAMIS 2006 chưa hỗ trợ giao diện Web/GIS trực tuyến, khó tích hợp với hệ thống một cửa điện tử cấp huyện.
  • Lưới kinh vĩ 155 điểm đòi hỏi nhân lực và thời gian đóng cọc, thông hướng lớn – chiếm ~30% tổng thời gian dự án.

Hướng phát triển:

  • Tích hợp công nghệ UAV (drone) để đo vẽ bổ sung khu vực địa hình phức tạp, kết hợp ảnh số với điểm khống chế mặt đất.
  • Nâng cấp lên hệ thống VBDLIS (Vietnam Land Administration Information System) theo chỉ đạo của BTN&MT, cho phép tra cứu bản đồ địa chính trực tuyến.
  • Ứng dụng GPS RTK mạng lưới CORS (Continuously Operating Reference Station) để giảm thời gian xây dựng lưới khống chế từ 30 ngày xuống ~7 ngày.
  • Xây dựng quy trình cập nhật bản đồ theo biến động đất đai hàng năm, đảm bảo tính pháp lý liên tục.

Đối tượng hưởng lợi

  • Sinh viên ngành Địa chính – Môi trường: Khóa luận cung cấp quy trình đầy đủ từ thiết kế lưới kinh vĩ, đo đạc ngoại nghiệp đến biên tập bản đồ số – là tài liệu thực hành giá trị cho sinh viên K46 trở về sau.
  • Cán bộ địa chính cấp xã/huyện: Hồ sơ kỹ thuật và CSDL bản đồ số giúp giải quyết tranh chấp, cấp Giấy chứng nhận nhanh hơn ước tính 40–50% so với phương pháp thủ công.
  • Doanh nghiệp trắc địa: Quy trình chuẩn hóa với SOUTH NTS-305B + GPSurvey 2.35 + FAMIS là tham chiếu để báo giá và triển khai các dự án tương tự ở các xã lân cận huyện Lục Ngạn.
  • Cơ quan quản lý nhà nước: Bản đồ địa chính số tờ 20 tỷ lệ 1:2000 đáp ứng chuẩn TT25/2014/TT-BTNMT, sẵn sàng tích hợp vào hệ thống thông tin đất đai quốc gia.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật để triển khai hệ thống tương tự? Cần tối thiểu: 1 máy toàn đạc điện tử độ chính xác ≤ 5" (như SOUTH NTS-305B hoặc TOPCON 350N), 2 máy GPS cho lưới khống chế, máy tính cài MicroStation V8i và FAMIS, phần mềm bình sai GPSurvey 2.35 hoặc tương đương.

2. Giới hạn quy mô và giải pháp mở rộng? Tờ bản đồ 1:2000 bao phủ 100 ha. Toàn xã Biên Sơn (2.063,3 ha) cần ~20 tờ tỷ lệ 1:2000. Mở rộng quy mô bằng cách tăng số trạm đo song song và chia khu đo (mỗi khu đo tương ứng một khu hành chính thôn/bản).

3. Tích hợp với hệ thống hiện có của địa phương? FAMIS xuất dữ liệu theo chuẩn DGN, DXF, DWG, ARC/INFO, MIF/MAPINFO – tương thích với hầu hết phần mềm GIS đang dùng tại Sở TN&MT các tỉnh. Kết nối CSDL qua SQL với hệ thống CADDB đã chuẩn hóa.

4. Bảo trì và cập nhật bản đồ? Cập nhật theo biến động đất đai (chuyển nhượng, tách/hợp thửa) thực hiện định kỳ bằng cách đo bổ sung điểm chi tiết tại khu vực thay đổi, chỉnh sửa trực tiếp trên file DGN trong FAMIS mà không cần đo lại toàn bộ lưới.

5. Chi phí và thời gian hoàn vốn? Chi phí thiết bị ước tính: máy toàn đạc ~80–120 triệu VNĐ, GPS Huace-X20 ~150–200 triệu VNĐ/bộ, phần mềm FAMIS theo giấy phép tổ chức. So với phương pháp truyền thống, quy trình số giảm thời gian biên tập bản đồ ~50%, tiết kiệm chi phí nhân công tương ứng, hoàn vốn trong 2–3 dự án quy mô tương tự.

Kết luận

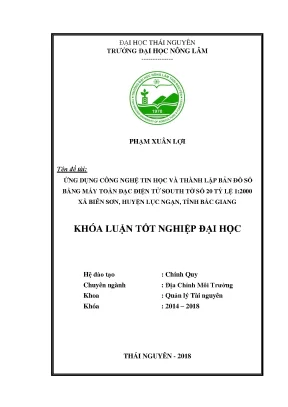

Khóa luận "Ứng dụng công nghệ tin học và thành lập bản đồ số bằng máy toàn đạc điện tử SOUTH – Tờ số 20 tỷ lệ 1:2000, xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang" đã chứng minh tính hiệu quả vượt trội của quy trình đo vẽ địa chính số hóa hoàn toàn so với phương pháp truyền thống. Với bộ công nghệ tích hợp gồm máy toàn đạc điện tử SOUTH NTS-305B, hệ thống GPS Huace-X20, phần mềm bình sai GPSurvey 2.35, MicroStation và FAMIS 2006, đề tài đã hoàn thành tờ bản đồ địa chính số 100 ha đạt chuẩn TT25/2014/TT-BTNMT, trong hệ quy chiếu VN-2000 với phép chiếu UTM.

Kết quả xây dựng lưới khống chế 179 điểm (sai số vị trí ≤ 5 cm) và bản đồ số tờ 20 không chỉ phục vụ trực tiếp công tác quản lý đất đai tại xã Biên Sơn mà còn là mô hình tham chiếu có giá trị cho toàn huyện Lục Ngạn và các địa phương có điều kiện tương tự. Trong bối cảnh chuyển đổi số toàn ngành tài nguyên – môi trường, hướng phát triển tiếp theo với UAV, CORS và VBDLIS hứa hẹn đưa công tác quản lý đất đai Việt Nam lên tầm ngang với các nước tiên tiến trong khu vực Đông Nam Á.
