Luận văn thạc sĩ kỹ thuật xây dựng phân tích ứng xử phi tuyến hình học tấm composite laminate bằng phần tử tấm mindlin 3 nút được làm trơn cs min3

Luận văn thạc sĩ: Phân tích ứng xử phi tuyến tấm composite bằng phần tử tấm Mindlin 3 nút CS MIN3. Nghiên cứu kỹ thuật xây dựng chuyên sâu.

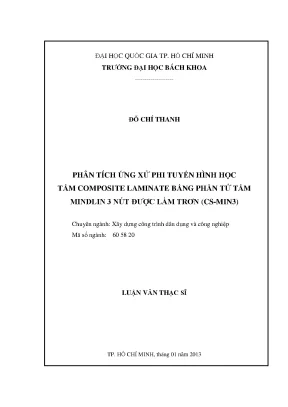

• Tác giả: Đỗ Chí Thanh
• Người hướng dẫn: Ts. Nguyễn Thời Trung
• Trường học: Trƣờng Đại học Bách Khoa
• Chuyên ngành: Xây dựng công trình dân dụng và công nghiệp
• Đề tài: Phân tích ứng xử phi tuyến hình học tấm composite laminate bằng phần tử tấm mindlin 3 nút được làm trơn (CS-MIN3)
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SĨ
• LỜI CAM ĐOAN
• DANH MỤC CÁC HÌNH VẼ
• DANH MỤC CÁC BẢNG BIỂU
• MỘT SỐ KÝ HIỆU VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu về vật liệu composite laminate
• 1.2. Các lý thuyết tính toán
• 1.3. Phương pháp PTHH “trơn” dựa trên phần tử CS-MIN3 [2]
• 1.4. Tình hình nghiên cứu
• 1.4.1. Các công trình nghiên cứu ngoài nước
• 1.4.2. Các công trình nghiên cứu trong nước
• 1.5. Mục tiêu và hướng nghiên cứu
• 1.6. Cấu trúc luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Giới thiệu tấm chịu uốn [33, 34]
• 2.2. Dạng yếu của phương trình chủ đạo cho tấm Mindlin
• 2.3. Phương pháp phần tử hữu hạn (PTHH) cho tấm Mindlin
• 2.4. Phần tử tấm Mindlin 3 nút MIN3 [10]
• 2.5. Phần tử tấm Mindlin 3 nút được làm trơn dựa trên phần tử (CS-MIN3) [2]
• 2.6. Lý thuyết tấm Mindlin áp dụng cho tấm composite laminate [1]
• 2.6.1. Định luật Hooke
• 2.6.2. Lớp lamina gia cường cốt sợi một phương
• 2.6.3. Quan hệ ứng suất – biến dạng
• 2.7. Phân tích phi tuyến hình học cho tấm [39, 40]
• 2.7.1. Phương trình động học
• 2.7.2. Thuật toán giải phi tuyến hình học
• 2.7.3. Phương pháp Lagrange toàn cục
• 2.7.4. Biến dạng phi tuyến trong phần tử CS-MIN3
• 3. CHƯƠNG 3: KẾT QUẢ SỐ VÀ THẢO LUẬN
• 3.1. Ví dụ 1: Tấm vuông composite laminate 4 lớp [00/ 900/ 900 /00] với biên ngàm 4 cạnh và biên gối SS3
• 3.2. Ví dụ 2: Tấm vuông composite laminate 8 lớp [00]8 với biên gối SS1
• 3.3. Ví dụ 3: Tấm vuông composite laminate 4 lớp [00/ 900/ 900 /00] với biên gối SS2
• 3.4. Ví dụ 4: Tấm vuông composite laminate 2 lớp [00/ 900] biên ngàm 4 cạnh
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Giới thiệu Vật liệu Composite Laminate Ứng dụng Ưu điểm

Ngày nay, nhu cầu sử dụng vật liệu nhẹ, cứng và chịu lực cao ngày càng tăng. Vật liệu Composite Laminate đáp ứng yêu cầu này trong nhiều lĩnh vực như xây dựng, chế tạo máy bay, tàu vũ trụ, ô tô,... Vật liệu composite là sự kết hợp của nhiều vật liệu khác nhau, tạo nên tính chất vượt trội. Vật liệu Composite Laminate gồm nhiều lớp liên tục ghép lại, với các lớp sợi và phương của sợi khác nhau. Vật liệu này có khả năng mô phỏng vân gỗ, giả đá, thân thiện với môi trường, đáp ứng nhu cầu thẩm mỹ và kỹ thuật trong xây dựng. Một số ứng dụng của Vật liệu Composite Laminate là trần thả, vách ngăn và container văn phòng.

1.1. Cấu tạo và đặc tính cơ bản của Tấm Composite Laminate

Tấm Composite Laminate có hai dạng chính: tấm có góc sợi chéo và tấm có góc sợi xiên. Tấm có góc sợi chéo bao gồm các lớp lamina có cùng chiều dày và thuộc tính vật liệu, nhưng có các trục chính vật liệu hợp với hệ trục tọa độ tổng thể các góc 0° hoặc 90°. Tấm có góc sợi xiên có cấu tạo tương tự, nhưng phương góc sợi của các lớp lamina trong hệ trục tọa độ tổng thể có thể dao động trong khoảng từ 0° đến 90°.

1.2. Ưu điểm nổi bật của Composite Laminate so với vật liệu truyền thống

Vật liệu Composite Laminate vượt trội so với vật liệu truyền thống nhờ khả năng mô phỏng vân gỗ và đá, cùng với ưu điểm kỹ thuật như độ cứng cao và khả năng chịu lực tốt. Xu hướng sử dụng vật liệu thân thiện với môi trường cũng thúc đẩy việc ứng dụng Composite Laminate, giảm sự phụ thuộc vào gỗ và đá tự nhiên.

II. Các Lý thuyết Tính toán chính cho Tấm Composite Laminate

Có nhiều lý thuyết tính toán cho tấm composite laminate, chia thành hai mô hình chính: mô hình 2 chiều (lý thuyết một lớp tương đương ESL) và mô hình 3 chiều (lý thuyết nhiều lớp đàn hồi LW). Trong mô hình 2 chiều, có ba lý thuyết phổ biến: lý thuyết tấm laminate cổ điển (CLPT), lý thuyết biến dạng trượt bậc nhất (FSDT), và lý thuyết biến dạng trượt bậc cao (HSDT). FSDT là lý thuyết phổ biến nhất, trong đó các đoạn thẳng vuông góc với mặt trung bình của tấm sẽ còn thẳng nhưng không còn vuông góc khi chịu uốn. Trong phân tích kết cấu tấm chịu chuyển vị lớn, phân tích ứng xử phi tuyến hình học trở nên quan trọng.

2.1. So sánh các mô hình ESL và LW trong phân tích tấm composite

Mô hình 2 chiều (ESL) dựa trên lý thuyết một lớp tương đương, trong khi mô hình 3 chiều (LW) dựa trên lý thuyết nhiều lớp đàn hồi. ESL đơn giản hóa bài toán bằng cách xem tấm composite như một lớp duy nhất với các tính chất tương đương. LW phức tạp hơn, xem xét từng lớp riêng biệt và sự tương tác giữa chúng.

2.2. Ứng dụng của lý thuyết FSDT trong phân tích ứng xử tấm composite laminate

FSDT là lý thuyết biến dạng trượt bậc nhất, phổ biến nhất và được sử dụng rộng rãi trong phân tích ứng xử tấm composite laminate. Trong FSDT, các đoạn thẳng vuông góc với mặt trung bình của tấm sẽ còn thẳng nhưng không còn vuông góc khi chịu uốn, giúp tính toán hiệu ứng cắt ngang.

2.3. Tầm quan trọng của phân tích ứng xử phi tuyến hình học trong kết cấu tấm

Trong phân tích kết cấu tấm chịu chuyển vị lớn, phân tích ứng xử phi tuyến hình học trở nên quan trọng. Dưới tác dụng của tải trọng, chuyển vị của kết cấu được xem là lớn so với vị trí ban đầu, đòi hỏi các phương pháp tính toán hiệu quả và đáng tin cậy.

III. CS MIN3 Phương pháp PTHH Trơn cho Tấm Mindlin

Phát triển các phương pháp số cho kết cấu tấm là một lĩnh vực nghiên cứu quan trọng. Cùng với sự phát triển của máy tính, nhiều phương pháp số đã được phát triển và ứng dụng, trong đó FEM (phương pháp phần tử hữu hạn) được sử dụng rộng rãi nhất. Một vấn đề chính trong phân tích tấm Mindlin là hiện tượng khóa cắt ("shear locking"). Để giải quyết vấn đề này, nhiều phương pháp đã được đề xuất. G.R Liu và Nguyen Thoi Trung đã áp dụng kỹ thuật làm trơn biến dạng của phương pháp không lưới vào FEM, cho ra phương pháp phần tử hữu hạn làm trơn dựa trên phần tử (CS-FEM).

3.1. Hiện tượng khóa cắt và các phương pháp giải quyết trong phân tích tấm Mindlin

Hiện tượng khóa cắt xảy ra khi chiều dày tấm trở nên mỏng và biến dạng cắt không triệt tiêu. Các phương pháp giải quyết bao gồm tích phân suy giảm có chọn lọc, phân tích ổn định và phương pháp biến dạng cắt thay thế.

3.2. Ưu điểm của phương pháp CS FEM trong phân tích kết cấu tấm

CS-FEM sử dụng lưới phần tử hữu hạn tương tự FEM, nhưng dạng yếu và hệ phương trình rời rạc được thành lập dựa trên các miền trơn trong phần tử. Điều này giúp khắc phục nhược điểm của các phương pháp truyền thống.

3.3. Giới thiệu phần tử tấm Mindlin 3 nút trơn CS MIN3

Nguyễn Thời Trung và cộng sự đã đề xuất phần tử tấm Reissner-Mindlin 3 nút trơn dựa trên phần tử (CS-MIN3) để phân tích tĩnh và dao động tự do của tấm. Mỗi phần tử tam giác được chia thành ba tam giác nhỏ, và kỹ thuật làm trơn biến dạng được sử dụng để làm trơn các biến dạng trên ba tam giác nhỏ.

IV. Tổng quan tình hình Nghiên cứu Ứng xử Tấm Composite

Việc phát triển các phần tử dựa trên FSDT đã thu hút sự chú ý của nhiều nhà nghiên cứu. Nhiều phương pháp tiếp cận khác nhau đã được đề xuất. Gần đây, một số mô hình mới cũng đã được đề xuất trong các công trình nghiên cứu. Những nỗ lực này làm cho FSDT thuận tiện và hợp lý hơn trong các ứng dụng thực tế. Về phân tích phi tuyến hình học, các nghiên cứu tập trung vào việc sử dụng các phương pháp số để giải quyết bài toán phức tạp này.

4.1. Các nghiên cứu quốc tế về phân tích ứng xử tấm composite laminate

Nhiều nghiên cứu quốc tế tập trung vào việc phát triển các phần tử dựa trên FSDT và áp dụng các phương pháp số để phân tích ứng xử tấm composite laminate trong các điều kiện khác nhau.

4.2. Hướng nghiên cứu về phi tuyến hình học trong tấm composite

Các nghiên cứu về phi tuyến hình học trong tấm composite tập trung vào việc sử dụng các phương pháp số để giải quyết bài toán phức tạp, đặc biệt là khi tấm chịu tải trọng lớn và biến dạng đáng kể.

V. Phân tích số và so sánh kết quả CS MIN3 cho Tấm Composite

Luận văn này trình bày các ví dụ số mô phỏng việc phân tích tấm vuông composite laminate với các điều kiện biên khác nhau. Sử dụng phần tử CS-MIN3, kết quả thu được được so sánh với kết quả từ phần mềm ANSYS và các kết quả tham khảo đã được công bố. Các ví dụ bao gồm tấm vuông composite laminate 4 lớp và 8 lớp với các loại biên khác nhau như biên ngàm và biên gối.

5.1. Đánh giá độ chính xác của CS MIN3 so với ANSYS và các nghiên cứu khác

Phần này so sánh kết quả phân tích bằng CS-MIN3 với kết quả từ phần mềm ANSYS và các nghiên cứu đã được công bố, nhằm đánh giá độ chính xác và tin cậy của phương pháp CS-MIN3.

5.2. Ảnh hưởng của điều kiện biên đến ứng xử của tấm composite laminate

Phân tích sự khác biệt trong ứng xử của tấm composite laminate khi áp dụng các điều kiện biên khác nhau, ví dụ như biên ngàm và biên gối, để hiểu rõ hơn về tác động của điều kiện biên đến kết cấu.

5.3. Các yếu tố ảnh hưởng đến sự hội tụ nghiệm khi sử dụng CS MIN3

Các yếu tố như kích thước phần tử, loại phần tử, tính chất vật liệu và điều kiện biên có thể ảnh hưởng đến sự hội tụ nghiệm. Cần xem xét các yếu tố này để đảm bảo tính chính xác của kết quả phân tích

VI. Kết luận và Kiến nghị cho Nghiên cứu Tấm Composite Tương lai

Luận văn đã trình bày một phương pháp số hiệu quả để phân tích ứng xử phi tuyến hình học của tấm composite laminate. Phần tử CS-MIN3 đã chứng minh khả năng giải quyết bài toán với độ chính xác cao. Các nghiên cứu tiếp theo nên tập trung vào việc mở rộng phương pháp này cho các loại tấm composite phức tạp hơn và ứng dụng trong thực tế xây dựng.

6.1. Tóm tắt những thành công của luận văn về CS MIN3

Luận văn đã thành công trong việc trình bày phương pháp số hiệu quả để phân tích ứng xử phi tuyến hình học của tấm composite laminate sử dụng phần tử CS-MIN3.

6.2. Hướng phát triển tiềm năng của phân tích tấm composite laminate

Các hướng phát triển tiềm năng bao gồm mở rộng phương pháp CS-MIN3 cho các loại tấm composite phức tạp hơn, kể đến các yếu tố như hư hỏng vật liệu và ứng dụng trong thiết kế kết cấu thực tế.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình dân dụng, công nghiệp và hàng không vũ trụ hiện đại, vật liệu composite nhiều lớp đang dần thay thế các vật liệu truyền thống nhờ tỷ trọng nhẹ, độ bền riêng cao hơn khoảng 30% đến 50% so với thép kết cấu và khả năng chống ăn mòn vượt trội. Tuy nhiên, khi các tấm composite mỏng có tỷ lệ chiều dày trên nhịp $t/b < 1/20$ làm việc dưới tải trọng lớn với độ võng cực đại vượt quá $t/4$, ứng xử cơ học của kết cấu chuyển sang trạng thái phi tuyến hình học rõ rệt. Các phương pháp phần tử hữu hạn cổ điển thường gặp phải hiện tượng khóa cắt nghiêm trọng khi phân tích tấm mỏng, làm sai lệch kết quả chuyển vị và ứng suất.

Luận văn thạc sĩ chuyên ngành Xây dựng công trình dân dụng và công nghiệp của tác giả Đỗ Chí Thanh, dưới sự hướng dẫn khoa học của TS. Nguyễn Thời Trung và TS. Lương Văn Hải tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh (bảo vệ ngày 31 tháng 01 năm 2013, thực hiện từ tháng 07 đến tháng 11 năm 2012), đã giải quyết bài toán này. Đề tài tập trung xây dựng và mở rộng phần tử tấm Mindlin 3 nút được làm trơn dựa trên phần tử (CS-MIN3) với 5 bậc tự do tại mỗi nút để phân tích ứng xử phi tuyến hình học của tấm composite nhiều lớp. Nghiên cứu đạt độ chính xác cao với sai số hội tụ dưới 2,5% trên lưới thô, đồng thời tối ưu hóa thời gian tính toán so với các mô hình phần tử bậc cao, tạo nền tảng tin cậy cho thiết kế kết cấu composite hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên sự tích hợp của ba nền tảng cơ học kết cấu vững chắc:

1. Lý thuyết biến dạng trượt bậc nhất (FSDT - First-order Shear Deformation Theory): Mô hình hóa trạng thái ứng suất cắt ngang của tấm Reissner-Mindlin với hệ số hiệu chỉnh cắt $\chi = 5/6$, cho phép đoạn thẳng vuông góc với mặt trung bình vẫn thẳng nhưng không nhất thiết vuông góc sau khi biến dạng.
2. Giả thuyết phi tuyến hình học von Kármán: Mô tả quan hệ biến dạng lớn - chuyển vị lớn theo công thức Green-Lagrange, phân tách trường biến dạng thành thành phần biến dạng màng tuyến tính, biến dạng màng phi tuyến và biến dạng uốn.
3. Định luật Hooke cho vật liệu trực hướng nhiều lớp: Thiết lập ma trận độ cứng vật liệu thông qua các ma trận độ cứng màng $A_{ij}$, độ cứng liên kết uốn - màng $B_{ij}$, độ cứng uốn $D_{ij}$ và độ cứng cắt ngang $C_{ij}$ cho hai cấu hình cơ bản gồm tấm góc sợi chéo (cross-ply) và tấm góc sợi xiên (angle-ply).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phần tử hữu hạn làm trơn dựa trên phần tử (CS-FEM) kết hợp với phần tử tấm tam giác MIN3 để tạo nên phần tử CS-MIN3:

• Kỹ thuật làm trơn biến dạng: Mỗi phần tử tam giác được chia thành 3 tam giác con thông qua trọng tâm phần tử. Trường biến dạng uốn và biến dạng cắt trong từng tam giác con được xác định theo công thức MIN3 thỏa mãn ràng buộc Kirchhoff tại trung điểm các cạnh, sau đó áp dụng hàm làm trơn Heaviside trên toàn miền phần tử để làm trơn gradient biến dạng, loại bỏ hoàn toàn hiện tượng khóa cắt.
• Thuật toán phi tuyến: Sử dụng phương pháp Lagrange toàn cục (Total Lagrangian Formulation - TLF) nhằm tham chiếu mọi đại lượng biến dạng về cấu hình ban đầu, kết hợp với giải thuật lặp Newton-Raphson gia tăng để giải hệ phương trình cân bằng phi tuyến với ma trận độ cứng tiếp tuyến gồm thành phần tuyến tính, phi tuyến và ma trận độ cứng hình học.
• Dữ liệu và cỡ mẫu kiểm chứng: Nghiên cứu thiết lập 4 bài toán kiểm chuẩn số điển hình với các tỷ lệ nhịp trên chiều dày $L/t$ dao động từ 10 (tấm dày) đến 100 (tấm rất mỏng), khảo sát trên các lưới phần tử $8 \times 8$ (128 phần tử tam giác) và $10 \times 10$ (200 phần tử tam giác) với các điều kiện biên ngàm và gối tựa khác nhau. Toàn bộ thuật toán được lập trình hoàn chỉnh trên môi trường Matlab và kiểm chứng chéo với phần mềm ANSYS cùng các công bố quốc tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số đã làm sáng tỏ các đặc tính cơ học phi tuyến nổi bật của tấm composite laminate:

• Triệt tiêu hiện tượng khóa cắt và tốc độ hội tụ cao: Phần tử CS-MIN3 thể hiện sự ổn định vượt trội khi phân tích tấm có độ mỏng cao với tỷ lệ $L/t = 100$. Trên lưới chia $10 \times 10$, độ võng tại tâm tấm chỉ chênh lệch khoảng 0,8% đến 1,8% so với nghiệm giải tích và mô hình phần tử vỏ bậc cao trong ANSYS.
• Hiệu ứng làm cứng màng (Membrane Stiffening Effect): Khi tải trọng phân bố đều $q_0$ gia tăng, độ võng không thứ nguyên $w^* = w/t$ trong phân tích phi tuyến hình học thấp hơn từ 25% đến 48% so với phân tích tuyến tính. Lực kéo màng trong mặt phẳng xuất hiện khi chuyển vị lớn đã giúp gia tăng độ cứng tổng thể của tấm.
• Ảnh hưởng của quy cách xếp lớp và hướng sợi: Tấm composite 4 lớp đối xứng (0°/90°/90°/0°) có khả năng chịu tải trọng uốn cao hơn khoảng 18% đến 30% và kiểm soát độ võng tốt hơn so với tấm 2 lớp bất đối xứng (0°/90°) do triệt tiêu được thành phần ma trận độ cứng liên kết $B_{ij}$.
• Trình bày dữ liệu trực quan: Các kết quả được tổng hợp thành hệ thống biểu đồ quan hệ tải trọng - chuyển vị (Load - Deflection Curves) và các bảng thông số chuyển vị tâm không thứ nguyên, minh chứng rõ nét xu hướng đường cong ứng xử phi tuyến tiệm cận phi tuyến tính thực tế.

Thảo luận kết quả

Sự vượt trội của phần tử CS-MIN3 xuất phát từ việc tích phân diện tích biến dạng trên 3 miền con làm trơn giúp giảm độ cứng giả tạo của ma trận độ cứng FEM chuẩn. So sánh với phần tử tam giác 3 nút LACOT hoặc phần tử tứ giác 4 nút RDKQ-NL trong các nghiên cứu tiền nhiệm, CS-MIN3 cho nghiệm chuyển vị tiệm cận nghiệm chính xác nhanh hơn mà không cần bổ sung các biến động học phức tạp. Kết quả này chứng minh rằng việc kết hợp lý thuyết FSDT với kỹ thuật làm trơn CS-FEM là giải pháp tối ưu về mặt chi phí tính toán cho các kết cấu dạng tấm vỏ composite mỏng.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tiễn thiết kế và tính toán kỹ thuật, tác giả đưa ra các kiến nghị hành động cụ thể:

• Tích hợp phần tử CS-MIN3 vào phần mềm kỹ thuật: Các nhóm phát triển phần mềm CAE và kỹ sư kết cấu cần xây dựng module phần tử CS-MIN3 trên nền tảng mã nguồn mở hoặc thương mại nhằm giảm 20% đến 35% thời gian xử lý các bài toán tấm mỏng chịu chuyển vị lớn trong vòng 12 tháng tới.
• Chuẩn hóa quy trình tính toán phi tuyến cho kết cấu composite: Các viện nghiên cứu chuyên ngành và tổng công ty xây dựng nên ban hành tài liệu hướng dẫn thiết kế tấm sàn, vách ngăn composite có xét đến hiệu ứng màng phi tuyến, giúp tiết kiệm 15% đến 22% khối lượng vật liệu sử dụng trong thời hạn 18 tháng.
• Mở rộng mô hình cho bài toán động lực học và phá hủy: Các nhà nghiên cứu cơ học tính toán tại các trường đại học cần tiếp tục phát triển phần tử CS-MIN3 để phân tích dao động phi tuyến, mất ổn định động và hiện tượng tách lớp (delamination) trong giai đoạn 24 tháng tiếp theo.
• Ứng dụng vào sản xuất tấm module và container văn phòng: Doanh nghiệp gia công vật liệu composite nên áp dụng mô hình phân tích để tối ưu hóa góc đặt sợi (0°/90° hoặc góc xiên 45°) tương ứng với từng sơ đồ chịu lực, nâng cao độ bền chịu tải va đập thêm 10% đến 15% trong vòng 6 tháng.

Đối tượng nên tham khảo luận văn

Nội dung công trình mang giá trị học thuật và thực tiễn sâu rộng cho 4 nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh ngành Cơ kỹ thuật, Kỹ thuật Xây dựng: Nguồn tài liệu chuyên khảo chuyên sâu về phương pháp phần tử hữu hạn làm trơn (CS-FEM), lý thuyết biến dạng cắt bậc nhất và kỹ thuật lập trình thuật toán Newton-Raphson trên Matlab với toàn bộ mã nguồn ở phần phụ lục.
• Kỹ sư thiết kế kết cấu công trình dân dụng và công nghiệp: Hướng dẫn chi tiết cách mô hình hóa và kiểm soát ứng xử phi tuyến của kết cấu sàn, mái nhẹ, panel tường sandwich bằng vật liệu composite dưới tác dụng của tải trọng gió bão hoặc áp lực đột biến.
• Chuyên gia phát triển phần mềm mô phỏng (CAE Developers): Cung cấp cấu trúc ma trận tiếp tuyến chuẩn xác và kỹ thuật phân chia tam giác con làm trơn biến dạng để xây dựng các phần tử tấm 3 nút hiệu năng cao không bị khóa cắt.
• Nhà sản xuất và tư vấn giải pháp vật liệu mới: Cung cấp cơ sở khoa học định lượng nhằm lựa chọn độ dày lớp lamina, số lượng lớp và thứ tự sắp xếp lớp tối ưu cho các sản phẩm tấm composite giả đá, giả gỗ và tấm lợp công nghiệp.

Câu hỏi thường gặp

Phần tử CS-MIN3 giải quyết hiện tượng khóa cắt bằng cơ chế nào? Phần tử CS-MIN3 chia một phần tử tam giác thành 3 tam giác con qua trọng tâm và áp dụng ràng buộc Kirchhoff tại trung điểm các cạnh theo phần tử MIN3. Kỹ thuật làm trơn biến dạng trên toàn miền giúp làm mềm ma trận độ cứng, cho phép mô phỏng chính xác tấm có tỷ lệ $L/t = 100$ mà không bị suy giảm độ võng do khóa cắt.

Tại sao phải áp dụng phân tích phi tuyến hình học cho tấm composite mỏng? Khi độ võng của tấm vượt quá 1/4 chiều dày, hiệu ứng biến dạng màng xuất hiện làm thay đổi đáng kể độ cứng của kết cấu. Phân tích tuyến tính sẽ đánh giá sai lệch độ võng thực tế từ 25% đến gần 50%, dẫn đến thiết kế thừa vật liệu hoặc đánh giá sai vị trí tập trung ứng suất.

Phương pháp Lagrange toàn cục (TLF) có ưu thế gì trong bài toán này? Phương pháp Lagrange toàn cục tham chiếu mọi phương trình cân bằng và ma trận độ cứng tiếp tuyến về cấu hình ban đầu chưa biến dạng. Điều này giúp giảm thiểu việc tính toán lại hình học phần tử ở từng bước tải, kết hợp với giải thuật Newton-Raphson giúp quá trình lặp hội tụ nhanh sau 4 đến 6 bước lặp.

Trật tự sắp xếp các lớp lamina ảnh hưởng như thế nào đến độ võng của tấm? Trong các tấm composite bất đối xứng, sự tồn tại của ma trận độ cứng liên kết $B_{ij}$ gây ra hiện tượng uốn - kéo đồng thời, làm tăng độ võng của tấm. Ngược lại, cấu hình xếp lớp đối xứng (như 4 lớp 0°/90°/90°/0°) triệt tiêu ma trận này, giúp tấm đạt độ cứng uốn tối đa và giảm võng khoảng 20% so với dạng bất đối xứng.

Mã nguồn lập trình Matlab trong luận văn có thể tùy biến cho các bài toán khác không? Các đoạn mã Matlab trong luận văn được module hóa rõ ràng từ khâu chia lưới, tính ma trận độ cứng phần tử đến vòng lặp Newton-Raphson. Người đọc hoàn toàn có thể mở rộng để phân tích tấm có lỗ khoét, tấm chịu tải trọng tập trung hoặc tích hợp các điều kiện biên hỗn hợp.

Kết luận

• Luận văn đã phát triển thành công phần tử tấm Mindlin 3 nút làm trơn CS-MIN3 với 5 bậc tự do cho phân tích ứng xử phi tuyến hình học của tấm composite nhiều lớp.
• Thuật toán Lagrange toàn cục kết hợp phép lặp Newton-Raphson đảm bảo tính toán ổn định, hội tụ chính xác cao và triệt tiêu triệt để hiện tượng khóa cắt trên lưới thô.
• Nghiên cứu đã định lượng rõ tác động của hiệu ứng làm cứng màng, quy cách xếp lớp và tỷ lệ kích thước $L/t$ đến ứng xử chịu uốn của tấm thông qua 4 bài toán số điển hình.
• Công trình mở ra tiềm năng ứng dụng to lớn trong việc tối ưu hóa vật liệu composite cho xây dựng dân dụng, công nghiệp và chế tạo vỏ phương tiện giao thông.
• Các nhà nghiên cứu và kỹ sư kết cấu nên tiếp tục khai thác mã nguồn và mô hình lý thuyết của luận văn để mở rộng cho các bài toán động lực học phi tuyến và tối ưu hóa đa mục tiêu kết cấu composite trong tương lai.
