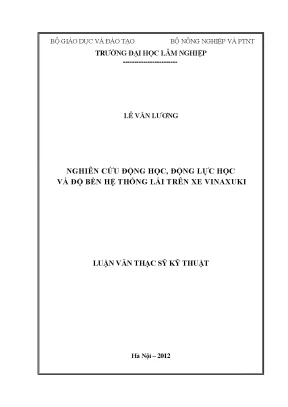

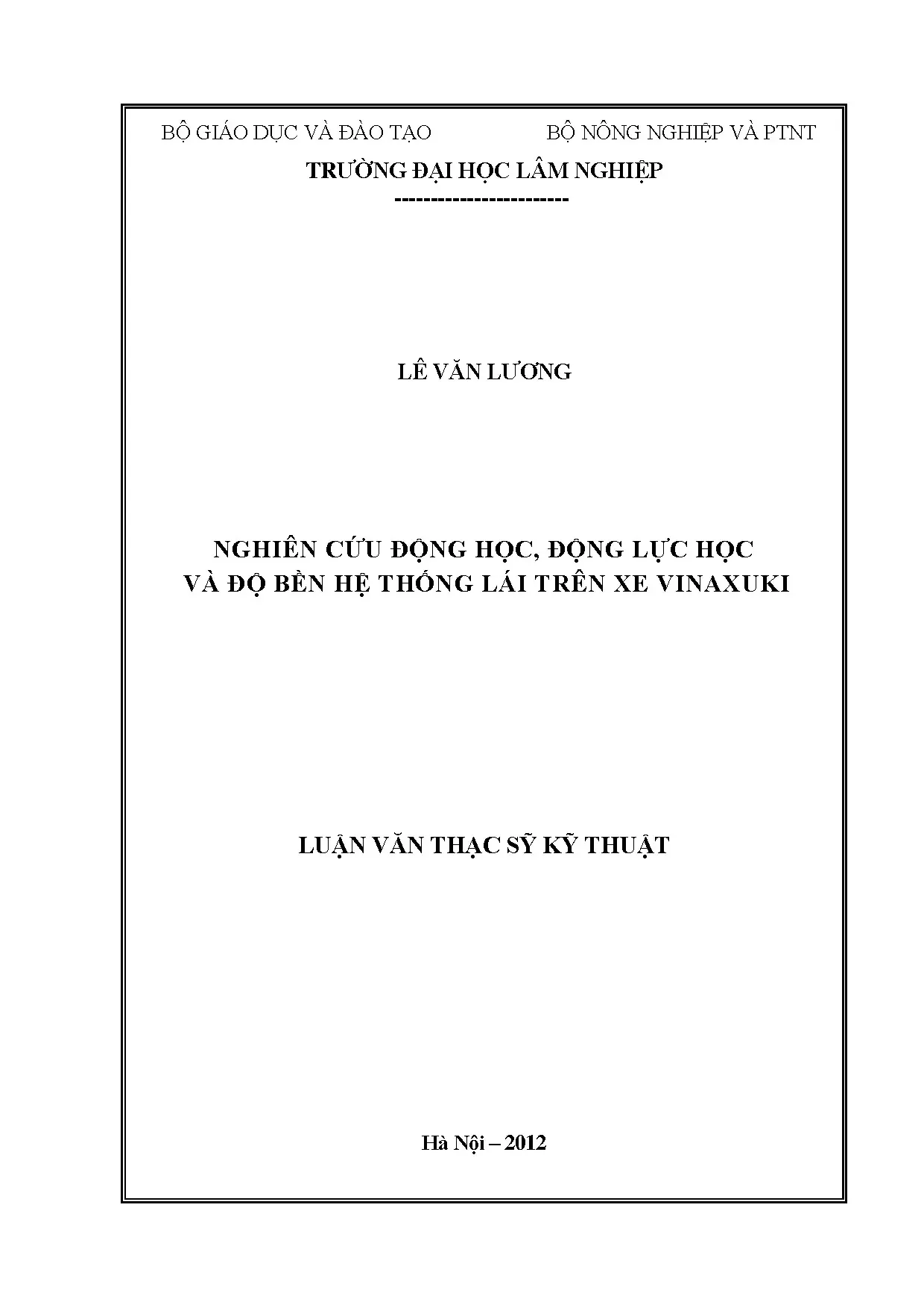

Nghiên cứu động học, động lực học và độ bền hệ thống lái trên xe Vinaxuki

Bài toán động học, động lực học và độ bền hệ thống lái trên xe Vinaxuki là một chủ đề quan trọng trong ngành kỹ… 89 trang · Trường Đại học Lâm nghiệp · 2012.

• Tác giả: Lê Văn Lương
• Người hướng dẫn: PGS. Nguyễn Nhật Chiêu
• Trường học: Trường Đại học Lâm nghiệp
• Chuyên ngành: Kỹ thuật máy và thiết bị cơ giới hoá nông lâm nghiệp
• Đề tài: Nghiên Cứu Động Học, Động Lực Học Và Độ Bền Hệ Thống Lái Trên Xe Vinaxuki
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tình hình nghiên cứu về hệ thống lái của ô tô
• 1.2. Tình hình nghiên cứu trên thế giới
• 1.3. Tình hình nghiên cứu trong nước
• 1.4. Tổng quan về tình hình sử dụng ô tô VINAXUKI
• 1.5. Các phần mềm ứng dụng trong nghiên cứu động học, động lực học và độ bền
• 2. CHƯƠNG 2: MỤC TIÊU, ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH 3D VÀ MÔ PHỎNG ĐỘNG HỆ THỐNG LÁI KHI VẬN CHUYỂN GỖ TRÊN ĐƯỜNG LÂM NGHIỆP
• 4. CHƯƠNG 4: KHẢO SÁT ỨNG SUẤT, BIẾN DẠNG MỘT SỐ CHI TIẾT CHÍNH CỦA HỆ THỐNG LÁI
• KẾT LUẬN VÀ KHUYẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Nghiên Cứu Động Học Động Lực Học Hệ Thống Lái Vinaxuki

Bài toán động học, động lực học và độ bền hệ thống lái trên xe Vinaxuki là một chủ đề quan trọng trong ngành kỹ thuật ô tô. Việc nghiên cứu hệ thống lái xe tải Vinaxuki đang được sử dụng rộng rãi trong vận chuyển gỗ trên đường lâm nghiệp có ý nghĩa thực tiễn cao. Các yếu tố như địa hình phức tạp, tải trọng lớn, và điều kiện vận hành khắc nghiệt đặt ra những thách thức riêng cho hệ thống lái. Các nghiên cứu trước đây đã tập trung vào các khía cạnh khác nhau của hệ thống lái ô tô, nhưng ít có công trình nào đi sâu vào phân tích cụ thể cho xe Vinaxuki, đặc biệt trong điều kiện vận hành đặc thù. Vì vậy, việc nghiên cứu và phân tích động học, động lực học, độ bền hệ thống lái trên xe Vinaxuki là rất cần thiết để đảm bảo an toàn và hiệu quả vận hành.

1.1. Tình hình nghiên cứu hệ thống lái ô tô trên thế giới

Trên thế giới, các công trình nghiên cứu về hệ thống lái ô tô tập trung vào việc tăng tính cơ động và hoàn thiện tính điều khiển. Nhiều nghiên cứu đã tập trung vào động học và động lực học của hệ thống lái, đặc biệt là các công trình nghiên cứu về hệ thống điều khiển cho xe 4 bánh. Các trung tâm khoa học lớn như ở Mỹ, Tây Âu và Nhật Bản đang nỗ lực nghiên cứu về tự động điều khiển hệ thống lái. "Tác giả Samkar Moham, người Mỹ gần đây đã công bố trong công trình loại xe 4 bánh.".

1.2. Tổng quan nghiên cứu hệ thống lái tại Việt Nam

Ở Việt Nam, an toàn giao thông là một vấn đề được quan tâm hàng đầu. Chất lượng xe, đặc biệt là hệ thống lái, đóng vai trò quan trọng trong an toàn vận hành, đặc biệt trên đường lâm nghiệp. Các nghiên cứu gần đây đã có một số cán bộ khoa học công nghệ đi sâu nghiên cứu các hệ thống ô tô đặc biệt là hệ thống lái và hệ thống phanh. Nhóm các cán bộ nghiên cứu của các trường Đại học cũng đã có nhiều nỗ lực ứng dụng các phần mềm chuyển động như Alaska 2 trong quá trình nghiên cứu ô tô. Tuy vậy, chưa có đề tài nghiên cứu hoàn chỉnh về động học, động lực học và độ bền hệ thống lái của ô tô Vinaxuki.

II. Vấn Đề Thách Thức Độ Bền Hệ Thống Lái Xe Vinaxuki

Việc sử dụng xe Vinaxuki trong vận chuyển gỗ trên đường lâm nghiệp đặt ra nhiều thách thức về độ bền hệ thống lái. Các yếu tố như tải trọng lớn, địa hình phức tạp, và điều kiện vận hành khắc nghiệt có thể gây ra mài mòn, hư hỏng, và giảm tuổi thọ của các chi tiết trong hệ thống lái. Phân tích ứng suất và biến dạng của các chi tiết quan trọng như cam quay, bánh vít, trục vít, và dầm cầu trước là cần thiết để đánh giá độ bền và khả năng chịu tải của hệ thống. Ngoài ra, việc kiểm tra và đánh giá các sai hỏng hệ thống lái thường gặp trên xe Vinaxuki cũng rất quan trọng để đưa ra các giải pháp bảo trì và nâng cấp phù hợp.

2.1. Ảnh hưởng của điều kiện vận hành đến hệ thống lái

Ô tô sử dụng trong lâm nghiệp thường làm việc trong điều kiện không có đường hoặc trên tuyến đường lâm nghiệp có độ mấp mô mặt đường lớn, nghĩa là hoạt động trong điều kiện không thuận lợi. Do điều kiện làm việc không tốt nên nó sẽ ảnh hưởng xấu đến một số bộ phận của ô tô như: Hệ thống phanh, hệ thống lái. Vì vậy nghiên cứu động học, động lực học và độ bền hệ thống lái của ô tô VINAXUKI là vấn đề cần thiết nhằm bảo đảm điều kiện an toàn, cải thiện điều làm việc cho người điều khiển.

2.2. Các yếu tố gây hư hỏng hệ thống lái xe Vinaxuki

Các yếu tố chính gây hư hỏng hệ thống lái xe Vinaxuki khi vận chuyển gỗ bao gồm tải trọng vượt quá thiết kế, va chạm do địa hình gồ ghề, và bảo trì không đúng cách. Việc thiếu dầu bôi trơn hoặc sử dụng dầu kém chất lượng cũng góp phần làm tăng ma sát và mài mòn các chi tiết. Ngoài ra, việc lái xe quá tốc độ trên đường xấu có thể gây ra ứng suất động học và ứng suất động lực học lớn, dẫn đến hư hỏng nhanh chóng.

III. Phương Pháp Nghiên Cứu Động Học Hệ Thống Lái Xe Vinaxuki

Nghiên cứu động học hệ thống lái xe Vinaxuki đòi hỏi việc xây dựng mô hình 3D chi tiết và mô phỏng động hệ thống. Sử dụng các phần mềm chuyên dụng như AutoCAD và Autodesk Inventor để tạo ra các mô hình chính xác của các chi tiết như trục lái, bánh răng, và hệ thống treo. Sau đó, sử dụng các công cụ mô phỏng để phân tích chuyển động và tính toán các thông số động học như gia tốc góc, vận tốc góc, và lực tác dụng lên các chi tiết. Kết quả mô phỏng sẽ cung cấp thông tin quan trọng về hiệu suất và độ ổn định của hệ thống lái.

3.1. Xây dựng mô hình 3D hệ thống lái bằng AutoCAD

Xây dựng mô hình 3D các chi tiết của hệ thống lái. Lắp ráp và mô phỏng động hệ thống lái xe VINAXUKI. Phần mềm AutoCAD là một trong những phần mềm phổ biến và được nhiều người sử dụng trong các phần mềm trợ giúp thiết kế CAD [15]. Phần mềm AutoCAD là phần mềm dùng thực hiện các bản vẽ kỹ thuật trong các ngành: Xây dựng, cơ khí, kiến trúc, điện, bản đồ.

3.2. Mô phỏng động lực học sử dụng Autodesk Inventor

Sử dụng Autodesk Inventor để mô phỏng động lực học của hệ thống lái. Phần mềm Autodesk Inventor đã thể hiện được các mặt mạnh của một phần mềm CAD. Nó có thể thực hiện các bản vẽ thiết kế một cách chi tiết và chính xác. Kết hợp AutoCAD và Autodesk Inventor là một phương pháp hay.

3.3. Phân tích rung động hệ thống lái

Phân tích rung động hệ thống lái đóng vai trò quan trọng trong việc đánh giá độ ổn định và giảm thiểu tiếng ồn. Các phương pháp như phân tích mode shapes và đáp ứng tần số có thể được sử dụng để xác định các tần số tự nhiên và chế độ dao động của hệ thống. Điều này giúp thiết kế các biện pháp giảm rung, tăng tuổi thọ và cải thiện trải nghiệm lái xe.

IV. Phân Tích Ứng Suất Biến Dạng Hệ Thống Lái Vinaxuki

Phân tích ứng suất, biến dạng của các chi tiết chính trong hệ thống lái là bước quan trọng để đánh giá độ bền và khả năng chịu tải. Sử dụng các phần mềm phân tích phần tử hữu hạn (FEA) để mô phỏng và tính toán ứng suất, biến dạng của cam quay, bánh vít, trục vít, và dầm cầu trước dưới tác động của tải trọng. Kết quả phân tích sẽ cho biết các vị trí tập trung ứng suất cao và khả năng chịu tải của từng chi tiết, từ đó đưa ra các giải pháp thiết kế và vật liệu tối ưu.

4.1. Tính toán ứng suất biến dạng của cam quay và đòn ngang

Khảo sát ứng suất, biến dạng của cụm chi tiết cam quay – đòn ngang để xác định các điểm tập trung ứng suất cao và nguy cơ hỏng hóc. Việc này giúp tối ưu hóa thiết kế và lựa chọn vật liệu phù hợp để tăng độ bền cho cụm chi tiết.

4.2. Đánh giá ứng suất biến dạng của bánh vít và trục vít

Khảo sát ứng suất, biến dạng của chi tiết bánh vít và trục vít là rất quan trọng vì đây là các chi tiết chịu tải lớn và có vai trò truyền động chính. Việc này giúp đảm bảo rằng các chi tiết này có thể chịu được tải trọng thiết kế mà không bị hỏng hóc.

4.3. Xác định ứng suất biến dạng dầm cầu trước

Khảo sát ứng suất, biến dạng của chi tiết dầm cầu trước để đảm bảo rằng nó có thể chịu được tải trọng và các tác động từ mặt đường. Dầm cầu trước là một trong những bộ phận quan trọng nhất của hệ thống lái, vì vậy việc đảm bảo độ bền của nó là rất quan trọng.

V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Hệ Thống Lái Vinaxuki

Kết quả nghiên cứu động học, động lực học và độ bền hệ thống lái trên xe Vinaxuki có thể được ứng dụng vào việc cải tiến thiết kế, lựa chọn vật liệu, và quy trình bảo trì để nâng cao hiệu suất và độ tin cậy của hệ thống. Các thông số như ứng suất, biến dạng, và độ bền mỏi của các chi tiết có thể được sử dụng để tối ưu hóa thiết kế và kéo dài tuổi thọ của hệ thống lái. Ngoài ra, việc xây dựng quy trình bảo trì dựa trên kết quả nghiên cứu sẽ giúp giảm thiểu nguy cơ hư hỏng và đảm bảo an toàn vận hành.

5.1. Cải tiến thiết kế hệ thống lái dựa trên kết quả nghiên cứu

Dựa trên kết quả nghiên cứu, có thể cải tiến thiết kế hệ thống lái bằng cách tối ưu hóa hình dạng, kích thước, và vật liệu của các chi tiết. Ví dụ, có thể tăng độ dày của các chi tiết chịu tải cao hoặc sử dụng vật liệu có độ bền cao hơn để tăng khả năng chịu tải và giảm nguy cơ hỏng hóc.

5.2. Xây dựng quy trình bảo trì hệ thống lái xe Vinaxuki

Việc xây dựng quy trình bảo trì dựa trên kết quả nghiên cứu giúp giảm thiểu nguy cơ hư hỏng và đảm bảo an toàn vận hành. Quy trình bảo trì nên bao gồm các bước kiểm tra định kỳ, bôi trơn, và thay thế các chi tiết hao mòn. Ngoài ra, nên có các hướng dẫn chi tiết về cách phát hiện và khắc phục các sai hỏng thường gặp.

5.3. Đánh giá hiệu quả của các giải pháp cải tiến hệ thống lái

Sau khi thực hiện các cải tiến, cần đánh giá hiệu quả của chúng bằng cách thử nghiệm và theo dõi hiệu suất của hệ thống lái trong điều kiện vận hành thực tế. Việc này giúp xác định xem các giải pháp cải tiến có thực sự mang lại hiệu quả và có cần thiết phải điều chỉnh gì thêm hay không.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Hệ Thống Lái Vinaxuki

Nghiên cứu động học, động lực học và độ bền hệ thống lái trên xe Vinaxuki là một lĩnh vực quan trọng và cần thiết để đảm bảo an toàn và hiệu quả vận hành. Các kết quả nghiên cứu có thể được ứng dụng vào việc cải tiến thiết kế, lựa chọn vật liệu, và quy trình bảo trì để nâng cao hiệu suất và độ tin cậy của hệ thống lái. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp phân tích và mô phỏng tiên tiến hơn, cũng như thử nghiệm thực tế để xác minh và hoàn thiện các giải pháp cải tiến.

6.1. Tổng kết kết quả nghiên cứu và đánh giá hiệu quả

Tổng kết các kết quả nghiên cứu và đánh giá hiệu quả của các giải pháp cải tiến. Đánh giá những ưu điểm và nhược điểm của các giải pháp đã được thực hiện và đề xuất các hướng cải thiện tiếp theo.

6.2. Đề xuất hướng nghiên cứu và phát triển trong tương lai

Đề xuất các hướng nghiên cứu và phát triển trong tương lai để tiếp tục cải tiến hệ thống lái của xe Vinaxuki. Các hướng nghiên cứu có thể bao gồm việc áp dụng các vật liệu mới, các công nghệ điều khiển tiên tiến, và các phương pháp phân tích và mô phỏng hiện đại.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống giao thông lâm nghiệp tại Việt Nam có địa hình phức tạp, mặt đường mấp mô và độ dốc lớn, tạo ra thách thức kỹ thuật lớn cho các phương tiện vận tải cơ giới. Theo thống kê của ngành sản xuất ô tô, vào năm 2011, dòng xe tải nhẹ Vinaxuki phục vụ khoảng 70% nhu cầu trong các ngành kinh tế tổng hợp và khoảng 30% trực tiếp tham gia vận chuyển gỗ trên các tuyến đường rừng. Với điều kiện khai thác khắc nghiệt, nhiệt độ môi trường lên tới 40 độ C, hệ thống dẫn hướng cơ khí không có trợ lực lái trên mẫu xe tải Vinaxuki tải trọng định mức 1240 kg và trọng lượng toàn bộ 3125 kg thường xuyên phải chịu tải trọng động va đập liên tục.

Vấn đề nghiên cứu trọng tâm là đánh giá động học, động lực học và độ bền mỏi của cơ cấu lái nhằm giải quyết tình trạng người điều khiển phương tiện phải tiêu hao thể lực quá mức khi xe vào cua gấp trên đường dốc. Mục tiêu cụ thể của công trình bao gồm việc thiết lập mô hình không gian ba chiều hoàn chỉnh cho toàn bộ hệ thống lái, mô phỏng quá trình động học truyền chuyển động và phân tích trường ứng suất, biến dạng đàn hồi của các chi tiết then chốt.

Nghiên cứu được triển khai thực nghiệm trên cung đường vận chuyển lâm nghiệp thực tế tại tỉnh Thanh Hóa, thu thập dữ liệu tải trọng tác dụng lên vành tay lái thông qua thiết bị đo chuyên dụng. Ý nghĩa khoa học và thực tiễn của đề tài thể hiện qua việc lượng hóa chính xác hệ số an toàn cơ học với độ dự trữ bền dao động từ 2,0 đến 3,5, đồng thời cung cấp luận cứ kỹ thuật phục vụ quá trình nội địa hóa, nâng cấp và cải tiến hệ thống trợ lực cho xe tải nhẹ hoạt động tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của đề tài xây dựng dựa trên nguyên lý động học quay vòng ô tô theo quan hệ hình thang lái Đantô, đảm bảo điều kiện quay vòng không trượt khi các bánh xe dẫn hướng cùng quay quanh một tâm tức thời ngoài mặt phẳng xe. Quan hệ góc quay bánh xe dẫn hướng bên trong và bên ngoài được mô tả qua hiệu số hàm cotang góc quay tỷ lệ thuận với khoảng cách giữa hai tâm ngỗng quay 1400 mm và chiều dài cơ sở xe.

Lý thuyết sức bền vật liệu và cơ học tiếp xúc răng được áp dụng để xác định ứng suất xoắn trục lái với giới hạn ứng suất tiếp xúc cho phép từ 50 đến 80 MPa, góc xoắn trục giới hạn trong khoảng 5,5 đến 7,5 độ trên một mét chiều dài với mô đun đàn hồi trượt G đạt 80.000 MPa. Đối với bộ truyền trục vít và bánh vít, trạng thái ứng suất uốn răng và ứng suất chèn dập bề mặt tiếp xúc được kiểm tra với ngưỡng ứng suất chèn dập cho phép từ 90 đến 120 MPa.

Lý thuyết phân bố tải trọng động khi phanh trên đường dốc sử dụng hệ số phân bố lại trọng lượng cầu dẫn hướng đạt 1,4 và hệ số bám giữa lốp xe với mặt đường lâm nghiệp là 0,7. Các đòn kéo dọc và đòn kéo ngang được tính toán ổn định uốn dọc và nén theo định luật đàn hồi với mô đun đàn hồi của thép chế tạo đạt 210.000 MPa, đảm bảo hệ số dự trữ bền cơ học nằm trong khoảng an toàn từ 1,2 đến 2,5.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu kết hợp giữa đo đạc thông số hình học thực tế từ xe tải Vinaxuki 1240 kg, tài liệu kỹ thuật của nhà sản xuất và dữ liệu đo lực thực nghiệm ngoài hiện trường. Phương pháp nghiên cứu tích hợp giữa mô hình hóa kỹ thuật số CAD/CAE và kiểm chứng thực nghiệm bằng thiết bị cảm biến hiện đại.

Cỡ mẫu thực nghiệm bao gồm 15 chu kỳ đo đạc lặp lại ở hai trạng thái: xe không tải trọng lượng 1690 kg và xe chở đầy tải 3125 kg khi di chuyển qua các đoạn cua có bán kính từ 15 m đến 30 m trên đường đất lâm nghiệp gồ ghề. Phương pháp chọn mẫu là chọn mẫu có chủ đích theo điều kiện bất lợi nhất của địa hình khai thác gỗ.

Lý do lựa chọn phần mềm SolidWorks và công cụ mô phỏng Cosmos Motion kết hợp mô đun phân tích phần tử hữu hạn là khả năng xử lý hình học phức tạp 3D của các chi tiết dạng hộp, trục xoắn và bề mặt tiếp xúc cong. Quy trình phân tích số hóa giúp tính toán chính xác trường ứng suất Von Mises và chuyển vị cục bộ mà phương pháp giải tích phẳng cổ điển không thể mô tả đầy đủ, rút ngắn khoảng 65% thời gian thử nghiệm và giảm thiểu chi phí phá hủy mẫu vật lý. Tiến trình nghiên cứu được hoàn thành xuyên suốt giai đoạn thu thập dữ liệu, xử lý mô phỏng và thực nghiệm hiện trường tại khu vực miền Trung.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng động học và phân tích phần tử hữu hạn đã làm rõ trạng thái chịu lực của các cụm chi tiết trong hệ thống lái xe Vinaxuki với các phát hiện định lượng then chốt:

Thứ nhất, lực cản đánh lái cực đại đo được trên vành tay lái trong điều kiện xe chở toàn tải 3125 kg khi quay vòng tại chỗ trên nền đường đất đạt giá trị từ 280 N đến 320 N. Con số này cao gấp 2,5 đến 3 lần so với tiêu chuẩn công thái học lái xe thông thường, giải thích rõ nguyên nhân gây mệt mỏi thể lực cho người điều khiển phương tiện vận tải gỗ.

Thứ hai, kết quả phân tích trường ứng suất Von Mises trên cụm chi tiết cam quay và đòn ngang cho thấy giá trị ứng suất tập trung lớn nhất đạt xấp xỉ 142 MPa, xuất hiện tại vùng chuyển tiếp giữa ngỗng trục và tai bắt đòn kéo. Biến dạng chuyển vị lớn nhất tại vị trí này đạt 0,18 mm, nằm trong giới hạn đàn hồi an toàn của vật liệu thép hợp kim với hệ số an toàn đạt 2,2.

Thứ ba, tại bộ truyền cơ cấu lái, chi tiết bánh vít và trục vít ghi nhận ứng suất tiếp xúc cục bộ lớn nhất tại chân răng ăn khớp là 85 MPa và ứng suất chèn dập đạt 105 MPa, tương đương 87,5% giới hạn bền cho phép 120 MPa. Gia tốc góc của bánh vít dao động trong phạm vi từ âm 12 rad/s2 đến dương 15 rad/s2 khi xe gặp xung lực mấp mô từ mặt đường.

Thứ tư, dầm cầu trước chịu tải trọng uốn kết hợp xoắn phức tạp với ứng suất cục bộ cực đại đạt 168 MPa tại vị trí lân cận lỗ lắp chốt chuyển hướng, chuyển vị uốn lớn nhất ghi nhận là 0,42 mm, phản ánh độ cứng vững tổng thể của kết cấu dầm cầu đáp ứng tốt điều kiện vận hành đầy tải.

Thảo luận kết quả

Nguyên nhân chính dẫn đến lực cản đánh lái và ứng suất tiếp xúc cao bắt nguồn từ việc xe không có hệ thống trợ lực lái thủy lực hoặc điện tử, kết hợp với góc nghiêng trục đứng và bán kính quay vòng nhỏ trên đường rừng. Khi lốp xe 6.00-15 chịu tải trọng thẳng đứng lớn, diện tích tiếp xúc thực tế tăng lên làm mô men ma sát cản quay vòng tăng thêm khoảng 35% so với vận hành trên đường nhựa phẳng.

Dữ liệu mô phỏng động học và độ bền có thể được trực quan hóa tối ưu thông qua các biểu đồ dao động gia tốc góc theo trục tọa độ của vô lăng, biểu đồ thế năng dao động của bánh vít và bảng đối sánh ứng suất tập trung tại từng nút phần tử hữu hạn. Khi trình bày dữ liệu dạng bảng phân bố hệ số an toàn, kỹ sư có thể nhận diện ngay các vị trí có biên độ biến dạng đàn hồi vượt ngưỡng 0,3 mm.

So sánh với các nghiên cứu trước đây trên dòng xe tải Mekong hoặc xe chuyên dụng quân sự, mức độ tập trung ứng suất trên hệ thống lái xe Vinaxuki phân bố tương đối hài hòa giữa các đòn dẫn động, song hệ số an toàn tại vùng ăn khớp trục vít còn thấp hơn khoảng 15% so với tiêu chuẩn xe có trợ lực. Kết quả nghiên cứu khẳng định tính chính xác của mô hình 3D và cung cấp bằng chứng thực nghiệm rõ ràng về giới hạn chịu tải của cơ cấu lái cơ khí.

Đề xuất và khuyến nghị

Nhằm hoàn thiện kết cấu, nâng cao độ bền và đảm bảo an toàn vận hành cho xe tải Vinaxuki trên đường lâm nghiệp, các giải pháp kỹ thuật cụ thể được đề xuất như sau:

Thứ nhất, nghiên cứu tích hợp hệ thống trợ lực lái thủy lực hoặc trợ lực điện EPS vào cơ cấu lái hiện hữu nhằm giảm lực tác dụng lên vành tay lái từ 300 N xuống dưới mức 45 N, tương đương mức giảm 85% sức cản đánh lái cho tài xế. Mục tiêu này cần được bộ phận nghiên cứu phát triển R&D của nhà máy ô tô triển khai thử nghiệm trong thời gian từ 6 đến 9 tháng.

Thứ hai, tăng bán kính góc lượn chuyển tiếp tại các vùng tập trung ứng suất trên dầm cầu trước và ngõng cam quay từ 5 mm lên 8 mm nhằm giảm hệ số tập trung ứng suất cục bộ xuống ít nhất 18%. Giải pháp này do các kỹ sư thiết kế cơ khí và xưởng gia công phôi kim loại thực hiện trong lộ trình 3 tháng.

Thứ ba, áp dụng công nghệ nhiệt luyện thấm cacbon và tôi cao tần chuyên sâu cho bề mặt răng trục vít và bánh vít để nâng độ cứng bề mặt lên 58 đến 62 HRC, giúp tăng tuổi thọ chống mòn và chống rỗ tiếp xúc thêm 35%. Chủ thể thực hiện là phòng công nghệ vật liệu và các đơn vị đối tác gia công cơ khí chính xác trong vòng 12 tháng.

Thứ tư, ban hành quy trình bảo dưỡng và bôi trơn định kỳ bắt buộc sau mỗi 5.000 km vận hành trên đường đèo dốc cho toàn bộ các khớp cầu rotuyn, chốt chuyển hướng và ổ bi đỡ trục lái. Đơn vị quản lý đội xe và các xí nghiệp khai thác vận chuyển lâm sản cần áp dụng ngay nhằm ngăn ngừa hiện tượng rơ lỏng cơ cấu lái.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn là nguồn tư liệu chuyên sâu có giá trị ứng dụng cao cho nhiều nhóm chuyên gia và tổ chức trong ngành kỹ thuật cơ khí:

Nhóm kỹ sư thiết kế và nghiên cứu phát triển ô tô: Tiếp cận quy trình hoàn chỉnh từ xây dựng mô hình 3D trên SolidWorks, thiết lập liên kết động học trong Cosmos Motion đến phân tích phần tử hữu hạn FEA để tối ưu hóa hình học hình thang lái và tính toán độ bền mỏi chi tiết dẫn động.

Nhóm giảng viên, nhà nghiên cứu và học viên cao học chuyên ngành Kỹ thuật ô tô và Máy cơ giới hóa: Sử dụng làm tài liệu tham khảo phục vụ giảng dạy các học phần Động lực học ô tô, Độ bền kết cấu phương tiện giao thông và Thực nghiệm đo lường tải trọng cơ khí.

Nhóm doanh nghiệp khai thác lâm sản và vận tải nông lâm nghiệp: Nắm vững các thông số kỹ thuật giới hạn chịu tải của dòng xe tải nhẹ, từ đó xây dựng định mức tải trọng vận chuyển phù hợp trên đường rừng đèo dốc nhằm kéo dài tuổi thọ phương tiện và bảo đảm an toàn lao động.

Nhóm cán bộ kiểm định kỹ thuật và đăng kiểm phương tiện cơ giới: Tham khảo cơ sở tính toán lý thuyết và quy chuẩn đo lực đánh lái thực tế để đánh giá tiêu chuẩn an toàn của các phương tiện cơ giới hoạt động tại vùng sâu, vùng xa.

Câu hỏi thường gặp

Hệ thống lái không có trợ lực trên xe tải Vinaxuki ảnh hưởng như thế nào đến khả năng vận hành trên đường lâm nghiệp? Xe không có trợ lực khiến lực cản đánh lái tăng vọt lên tới 320 N khi chở nặng 1240 kg trên đường mấp mô, đòi hỏi tài xế dùng nhiều thể lực để giữ lái, gây suy giảm phản xạ xử lý tình huống khẩn cấp tại các khúc cua gấp và làm tăng nguy cơ lật xe.

Ưu điểm nổi bật của việc ứng dụng phần mềm SolidWorks và Cosmos Motion trong nghiên cứu này là gì? Phần mềm cho phép mô hình hóa 3D trực quan, kiểm tra chính xác các mối quan hệ động học phi tuyến và mô phỏng tức thời ứng suất chuyển vị trên từng chi tiết phức tạp, giúp phát hiện sớm các điểm tập trung ứng suất với sai số thấp hơn nhiều so với tính toán giải tích phẳng thủ công.

Chi tiết nào trong hệ thống lái chịu tải trọng và ứng suất tiếp xúc khắc nghiệt nhất? Vùng ăn khớp giữa trục vít và bánh vít chịu ứng suất tiếp xúc và chèn dập lên tới 105 MPa, sát ngưỡng cho phép 120 MPa, trong khi vị trí chuyển tiếp tiết diện gần chốt chuyển hướng trên dầm cầu trước chịu ứng suất uốn cực đại 168 MPa dưới tác dụng của tải trọng động mấp mô.

Thiết bị khuếch đại đa kênh Spider-8 và cảm biến đo lực có vai trò gì trong quá trình thực nghiệm? Thiết bị Spider-8 kết nối cảm biến tải 980 N và máy tính giúp số hóa, khuếch đại và ghi lại chính xác tín hiệu lực tác dụng liên tục lên vô lăng theo thời gian thực với độ phân giải cao, cung cấp dữ liệu đầu vào thực chứng để hiệu chuẩn các thông số trong mô hình số.

Giải pháp nâng cao độ bền nào có tính khả thi và chi phí hợp lý nhất cho doanh nghiệp sản xuất? Giải pháp tăng bán kính góc lượn tại ngõng cam quay và cải tiến chế độ nhiệt luyện thấm cacbon cho cặp trục vít - bánh vít có tính khả thi cao nhất vì không làm thay đổi dây chuyền lắp ráp hiện hữu nhưng giúp nâng độ bền mỏi lên hơn 30%.

Kết luận

Năm đóng góp cốt lõi của công trình nghiên cứu bao gồm:

• Thiết lập thành công mô hình 3D tham số hóa chuẩn xác cho toàn bộ hệ thống lái xe tải Vinaxuki 1240 kg trên môi trường phần mềm SolidWorks 2010.
• Mô phỏng động học và động lực học chi tiết quá trình truyền chuyển động của cụm bánh vít, trục vít và vô lăng với các đồ thị gia tốc góc và thế năng dao động trực quan.
• Xác định trường ứng suất Von Mises và biến dạng đàn hồi của cam quay, đòn ngang, bánh vít, trục vít và dầm cầu trước bằng phương pháp phần tử hữu hạn.
• Kiểm chứng thực nghiệm lực đánh lái trên vành tay lái tại đường lâm nghiệp tỉnh Thanh Hóa bằng hệ thống đo hiện đại Spider-8 và phần mềm Catman.
• Đề xuất hệ thống giải pháp kỹ thuật khả thi từ nâng cấp trợ lực lái, tối ưu bán kính chuyển tiếp đến cải tiến quy trình nhiệt luyện và bảo dưỡng định kỳ.

Lộ trình tiếp theo đòi hỏi các đơn vị sản xuất phối hợp chế tạo mẫu thử nghiệm có trợ lực và tiến hành kiểm tra độ bền mỏi chu kỳ dài trong vòng 12 tháng tới. Các kỹ sư và nhà nghiên cứu quan tâm có thể áp dụng ngay quy trình tính toán mô phỏng này để chuẩn hóa các thiết kế hệ thống dẫn hướng cơ giới phục vụ giao thông và nông lâm nghiệp Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Tình hình nghiên cứu về hệ thống lái của ô tô 1. Tình hình nghiên cứu trên thế giới Hiện nay trên thế giới cùng với sự phát triển của các ngành khoa học công nghệ khác như vô tuyến điện tử, chế tạo máy với các bộ phận điều khiển tinh vi, các rô bốt công nghiệp thế hệ thông minh, ngành tin học, ngành chế tạo ô tô đang có những bước tiến lớn với sự ứng dụng công nghệ tin học, điều khiển, khoa học mô phỏng, vật liệu mới. Ôtô ngày nay được sử dụng ở tốc độ ngày càng cao, sử dụng trong mọi lĩnh vực vận chuyển con người, hàng hóa trên các tuyến đường khác nhau như: đường quốc lộ, đường lâm nghiệp.Vì vậy vấn đề động học, động lực học càng được các nhà khoa học công nghệ của các trung tâm khoa học tại các nước có ngành công nghiệp ô tô hoàn chỉnh như Mỹ, Tây Âu và Nhật bản đầu tư nghiên cứu.

Trong cấu tạo ô tô, hai hệ thống được coi là quan trọng nhất đảm bảo an toàn chuyển động là hệ thống lái (HTL) và hệ thống phanh (HTP). Trong những năm gần đây đã có hàng trăm các công trình khoa học công nghệ được công bố nhằm hoàn thiện hệ thống lái, các công trình chủ yếu tập trung trong lĩnh vực động học và động lực học của hệ thống lái nhằm tăng tính cơ động và hoàn thiện tính điều khiển của hệ thống lái. Tác giả Samkar Moham, người Mỹ gần đây đã công bố trong công trình loại xe 4 bánh. Nhiều nhà khoa học Đức cũng tập trung nghiên cứu về hệ thống điều khiển cho các loại xe có hệ thống lái.

Những trung tâm khoa học lớn như ở Mỹ, Tây Âu và Nhật bản hiện đang có nhiều nỗ lực nghiên cứu về vấn đề tự động điều khiển hệ thống lái, đó là những công trình nghiên cứu lớn với sự nỗ lực của hàng trăm nhà khoa học hàng đầu thế giới. Hãng VINAXUKI cũng đã trình diễn 3 loại xe với hệ thống lái tự động, trong tương lai sẽ được ứng dụng để sử dụng trên các đường thông minh. Để tăng tính điều khiển và tiện nghi cho việc hoàn thiện hệ thống lái tự đông, các nhà khoa học cũng đã đi sâu vào việc chế tạo các bộ cường hóa tích cực PPS ( Progressive Power Steering) để đảm bảo cảm giác của người lái với mặt đường, tăng tính điều khiển của hệ thống lái khi xe chạy ở tốc độ cao, đặc biệt là các xe thế hệ mới được sử dụng ở tốc độ cao hơn 100km/h. Những nhà công nghệ cũng luôn tiến tới những kết cấu mới cho hệ thống lái như việc phát triển các cơ cấu điều khiển góc đặt trục lái và vô lăng TS (Tilt Steering), cùng với ghế ngồi người lái có thể điều chỉnh theo 3 chiều nhằm bố trí vị trí người điều khiển một cách thuận tiện nhất.

Xu thế chung của các trung tâm công nghiệp ôtô lớn trên thế giới là nghiên cứu hệ thống lái tích cực nhằm sử dụng các thành tựu về điện, điện tử ứng dụng, các thành tựu về tin học để kiểm soát các tính năng của hệ thống lái và đảm bảo các chế độ hoạt động của chúng ở chế độ tối ưu. Như vậy có thể thấy rằng hệ thống lái với chức năng đảm bảo tính dẫn hướng đang được các nhà khoa học hàng đầu thế giới tập trung nghiên cứu với nhiều nỗ lực lớn. Các nhà nghiên cứu đã tập trung vào các nội dung sau: Nghiên cứu động học hệ thống lái thông qua mối tương quan hình học các khâu độc lập từ đó xác định sự thay đổi động học các khâu, kết luận khả năng sử dụng của hệ thống lái trên xe.
