Bối cảnh và vấn đề nghiên cứu
Trong lĩnh vực công nghệ thông tin và khoa học địa lý, Hệ thống thông tin địa lý (GIS - Geographic Information System) đóng vai trò trung tâm trong việc quản lý, phân tích và hiển thị các dữ liệu gắn liền với vị trí không gian thực tế. Tuy nhiên, các hệ quản trị cơ sở dữ liệu quan hệ (RDBMS) truyền thống vốn được thiết kế để xử lý dữ liệu dạng bảng với các kiểu dữ liệu kinh điển như chuỗi ký tự và số học thuần túy. Khi áp dụng vào dữ liệu không gian — vốn có tính chất phức tạp về mặt hình học, topo và độ liên tục — mô hình quan hệ cổ điển bộc lộ nhiều điểm hạn chế về khả năng mô hình hóa, cấu trúc chỉ mục (như chỉ mục B-cây không còn phù hợp) và hiệu năng xử lý các phép toán không gian.

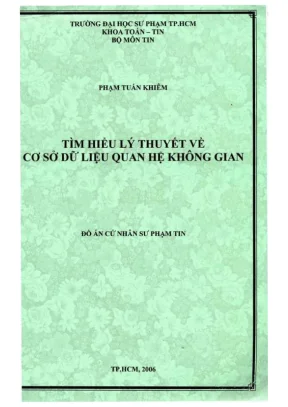

Từ thực tiễn đó, đề tài đồ án cử nhân "Tìm hiểu lý thuyết về cơ sở dữ liệu quan hệ không gian" do tác giả Phạm Tuấn Khiêm thực hiện tại Khoa Toán - Tin học, Trường Đại học Sư phạm TP.HCM (năm 2006), dưới sự hướng dẫn của ThS. Ngô Quốc Việt, tập trung giải quyết các vấn đề học thuật cốt lõi sau:
- Hệ thống hóa các khái niệm nền tảng về hệ thống thông tin địa lý, cơ sở dữ liệu không gian và xác định những yêu cầu kỹ thuật đặc thù đặt ra cho một hệ quản trị cơ sở dữ liệu không gian.
- Nghiên cứu các phương pháp và mô hình biểu diễn đối tượng không gian từ cấp độ hình học cơ bản (điểm, đường gấp khúc, đa giác) đến cấp độ cấu trúc tập hợp (mô hình mạng, mô hình tôpô).
- Khảo sát giải pháp mở rộng mô hình dữ liệu logic và ngôn ngữ truy vấn SQL thông qua việc định nghĩa các kiểu dữ liệu không gian trừu tượng (Spatial ADT) và tiếp cận theo mô hình hướng đối tượng.
- Tìm hiểu mô hình cơ sở dữ liệu ràng buộc tuyến tính để biểu diễn và xử lý các tập hợp điểm vô hạn trong không gian hình học.
- Nghiên cứu các chiến lược và thuật toán hình học tính toán phục vụ việc thực thi các phép toán truy vấn và xử lý đối tượng không gian.
Đối tượng nghiên cứu của đồ án là các mô hình dữ liệu, ngôn ngữ truy vấn và giải thuật xử lý dữ liệu không gian trong không gian hai chiều ($R^2$). Phạm vi nghiên cứu tập trung vào khía cạnh lý thuyết cơ sở dữ liệu và cấu trúc giải thuật, áp dụng minh họa trên các lược đồ dữ liệu địa lý mẫu gồm đơn vị hành chính, mạng lưới giao thông và hiện trạng sử dụng đất.
Cơ sở lý thuyết và phương pháp
Đề tài vận dụng tổng hợp các khung lý thuyết chuyên ngành của khoa học máy tính và hệ thống thông tin:
- Lý thuyết Hệ thống Thông tin Địa lý (GIS) và Cơ sở dữ liệu Không gian: Khung khái niệm về đối tượng địa lý (gồm thành phần mô tả thuộc tính và thành phần không gian hình học), khái niệm lớp dữ liệu theo chủ đề (theme), bản đồ (map) và các phép toán biến đổi không gian (chiếu, chọn, hợp, phủ theme, xén clipping, lựa chọn cửa sổ windowing).
- Mô hình Dữ liệu Quan hệ Mở rộng và Kiểu Dữ liệu Trừu tượng (ADT): Khung mở rộng hệ quản trị cơ sở dữ liệu quan hệ bằng cách bổ sung các kiểu dữ liệu hình học (
Point, Line, Region) và các hàm toán tử không gian vào cú pháp ngôn ngữ SQL chuẩn.
- Mô hình Cơ sở Dữ liệu Hướng Đối tượng (OODBMS): Ứng dụng các đặc tính định danh đối tượng, đóng gói dữ liệu - phương thức, và quan hệ kế thừa để cấu trúc hóa các thực thể không gian phức tạp.
- Lý thuyết Cơ sở Dữ liệu Ràng buộc (Constraint Database Model): Biểu diễn các tập điểm hình học bằng tập hợp các phương trình và bất phương trình tuyến tính trong không gian $R^d$.
- Hình học Tính toán (Computational Geometry): Các nguyên lý thiết kế giải thuật xử lý đối tượng hình học như phương pháp gia tăng (Incremental method), chia để trị (Divide and Conquer), và kỹ thuật đường quét (Plane Sweep).
Phương pháp nghiên cứu chủ đạo là phương pháp nghiên cứu lý thuyết kết hợp mô hình hóa hình thức:
- Phân tích, tổng hợp và hệ thống hóa các tài liệu chuyên ngành về cơ sở dữ liệu không gian.
- Xây dựng 3 lược đồ quan hệ tham chiếu mẫu để chuẩn hóa bài toán.
- Thiết lập hệ thống truy vấn mẫu theo 3 nhóm tiêu chuẩn (số, không gian, tương tác) và đặc tả giải pháp biểu diễn bằng câu lệnh SQL mở rộng cũng như lớp đối tượng.
- Phân tích cấu trúc và cơ chế thực thi của các thuật toán hình học nền tảng.
Nội dung chính theo từng chương
Chương 1: Giới thiệu về cơ sở dữ liệu không gian
Chương này trình bày tổng quan về hệ quản trị cơ sở dữ liệu và các khái niệm nền tảng của hệ thống GIS:
- Hệ thống GIS và đối tượng địa lý: GIS được định nghĩa dưới góc độ hệ thống gồm con người, phần cứng, phần mềm, cơ sở dữ liệu và quy trình chuyên gia. Đối tượng địa lý trong thế giới thực gồm hai thành phần cấu thành: thành phần mô tả (các thuộc tính phi không gian như tên, dân số) và thành phần không gian (yếu tố hình học và địa hình được mô hình hóa trong không gian hai chiều).
- Các khái niệm Theme và Map: Theme là tập hợp thông tin địa lý không gian tương ứng với một chủ đề riêng biệt (tương tự một quan hệ trong RDBMS). Map là sự biểu diễn trực quan của theme trên giấy hoặc màn hình với màu sắc, tỷ lệ xác định.
- Các phép toán trên dữ liệu địa lý:
- Phép chiếu theme (Theme Projection - $\pi$): Trích xuất tập con thuộc tính mô tả và chuyển đổi thành phần không gian tương ứng.
- Phép chọn theme (Theme Selection - $\sigma$): Lọc các đối tượng thỏa mãn điều kiện thuộc tính mô tả.
- Phép hợp theme (Theme Union): Kết hợp không gian của hai theme có cùng lược đồ.
- Phép phủ theme (Theme Overlay - $\otimes$): Phép toán trộn hai theme khác nhau để sinh ra theme mới với thuộc tính và hình học được kết hợp từ cả hai.
- Phép lựa chọn hình học (Geometric Selection): Sử dụng truy vấn cửa sổ (Window query) để lấy các vùng thuộc phạm vi hoặc giao cắt, hoặc phép xén (Clipping) để cắt chính xác phần không gian nằm trong cửa sổ.
- Phép kết hợp (Merger): Gộp các theme đồng dạng theo điều kiện xác định.
- Hạn chế của RDBMS truyền thống và yêu cầu đối với CSDL không gian: Khi mô hình hóa một theme (ví dụ quốc gia và đường biên giới) trên RDBMS cổ điển, hệ thống phải tách thành nhiều bảng quan hệ rời rạc (
Country, Boundary, Contour, Point) dẫn đến các câu truy vấn SQL phức tạp với nhiều phép nối (join) tốn kém. Do đó, hệ quản trị CSDL không gian đòi hỏi phải: hỗ trợ kiểu dữ liệu hình học trực tiếp, ngôn ngữ truy vấn mở rộng toán tử không gian, cấu trúc lưu trữ vật lý và chỉ mục chuyên biệt (thay thế B-cây), cùng các thuật toán thực thi truy vấn không gian mới.
Chương 2: Biểu diễn đối tượng không gian
Chương 2 phân tích chi tiết hai mô hình không gian địa lý và các phương thức biểu diễn hình học:
- Mô hình thực thể (Entity-Based Model) và Mô hình không gian (Space-Based Model):
- Mô hình thực thể trừu tượng hóa thế giới thực thành các đối tượng rời rạc: Điểm (biểu diễn vị trí không phụ thuộc hình dạng), Đối tượng tuyến tính (chủ yếu là đường gấp khúc - polyline, gồm đường gấp khúc khép kín, đơn, đơn điệu), Đối tượng bề mặt (đa giác đơn, đa giác lồi, đa giác đơn điệu).
- Mô hình không gian biểu diễn mỗi điểm $(x, y)$ gắn với hàm số liên tục mô tả thuộc tính biến thiên (ví dụ độ cao so với mực nước biển $h(x,y)$).
- Các phương thức biểu diễn hình học:
- Phương thức Tessellation (Phân chia mặt phẳng): Gồm dạng có quy tắc (chia lưới ô vuông, lục giác đều) và không quy tắc (vùng địa chính, biểu đồ Voronoi). Đối tượng được biểu diễn bằng tập hợp các pixel có tọa độ nguyên.
- Phương thức Vector: Biểu diễn chính xác thông qua tọa độ thực: Điểm
Point: [x: real, y: real], Đường gấp khúc Polyline: <point>, Đa giác Polygon: <point> (đường gấp khúc khép kín), Miền Region: {polygon}.
- Phương thức Nửa-Phẳng (Half-Plane): Định nghĩa đối tượng qua nửa không gian $H \subset R^d$ thỏa mãn bất phương trình tuyến tính $a_1 X_1 + a_2 X_2 + \dots + a_d X_d + a_{d+1} \le 0$.
- Biểu diễn tập đối tượng phức tạp: So sánh cấu trúc dữ liệu giữa Mô hình Mạng và Mô hình Tôpô:
| Tiêu chí |
Mô hình Mạng (Network Model) |
Mô hình Tôpô (Topological Model) |
| Thành phần cơ bản |
Nút (Node) và Cung (Arc) |
Nút (Node), Cung (Arc), Đa giác (Polygon) |
| Cấu trúc Node |
[point, <arc>] |
[point, <arc>] |
| Cấu trúc Arc |
[node-start, node-end, <point>] |
[node-start, node-end, left-poly, right-poly, <point>] |
| Cấu trúc Polygon |
<point> |
<arc> (danh sách các cung chung với đa giác kề) |
| Cấu trúc Region |
{polygon} |
{polygon} |
| Đặc điểm liên kết |
Thể hiện mạng lưới kết nối, không tối ưu ranh giới chung |
Quản lý tường minh quan hệ kề cận giữa các đa giác qua cung chung |
Chương 3: Mô hình Logic và ngôn ngữ truy vấn
Chương 3 thiết lập hệ thống thực nghiệm lý thuyết thông qua các lược đồ tham chiếu và cài đặt truy vấn:
- Ba lược đồ tham chiếu mẫu:
- Lược đồ Đơn vị quản lý (Administrative Units - ADM): Thể hiện mối quan hệ thu nạp phân cấp giữa Quốc gia (
Country), Bang (State) và Tỉnh/Hạt (County).
- Lược đồ Mạng lưới giao thông (Road - R): Thể hiện quan hệ nhiều - nhiều giữa Quốc lộ (
Highway), Khu vực/Đoạn đường (Section), liên kết thông qua quan hệ trung gian HighwaySection và thực thể Thành phố (City).
- Lược đồ Hiện trạng sử dụng đất (Land Use - LU): Phân loại các vùng đất thành khu dân cư, nông nghiệp và rừng.
- Hệ thống truy vấn mẫu: Được phân loại thành 3 nhóm: Truy vấn số (
ALPHA), Truy vấn không gian (SPAT), và Truy vấn tương tác màn hình (INTER).
-- Ví dụ truy vấn ALPHA-ADM3: Tính tổng dân số nước Mỹ
select sum (c2.population)
from Country c1, State s, County c2
where c1.country_name = 'USA' and s.country_code = c1.country_code and c2.state_code = s.state_code
-- Ví dụ truy vấn SPAT-ADM4: Tìm các tỉnh giáp với tỉnh San Francisco
select c1.county_name
from County c1, County c2
where c2.county_name = 'San Francisco' and c1.state_code = c2.state_code and Meets (c1.geometry, c2.geometry)
-- Ví dụ truy vấn INTER-ADM8: Tìm các tỉnh cắt bởi hình chữ nhật trên màn hình
select county_name
from County
where OverlapsRect (geometry, @rectangle)
- Kiểu dữ liệu trừu tượng không gian (Spatial ADT):
- Định nghĩa các phép toán cho kiểu Miền (
PointInRegion, Overlaps, OverlapsRect, Clipping, Intersection, Meets, Area, RegionUnion), kiểu Đường (PointInLine, Length, OverlapsLR), và kiểu Điểm (Distance).
- Phân loại toàn bộ phép toán thành 7 lớp: Phép toán đơn nguyên kết quả Bool; Đơn nguyên kết quả vô hướng; Đơn nguyên kết quả không gian; N-phân kết quả không gian (như tạo Voronoi, bao lồi); Nhị phân kết quả không gian (giao, hợp); Nhị phân kết quả Bool; Nhị phân kết quả vô hướng (khoảng cách).
- Phân biệt ngữ nghĩa phép toán: ví dụ phép giao đa giác kề nhau theo dạng chuẩn hóa (regularized intersection cho kết quả rỗng) và dạng hình học (geometry intersection cho kết quả là đường biên chung).
- Mô hình Hướng đối tượng: Thiết kế hệ thống lớp dữ liệu không gian (
Class Point, Class Line, Class Region, Class Node, Class Arc, Class Polygon) kết hợp đóng gói các phương thức xử lý hình học tương ứng.
Chương 4: Mô hình dữ liệu ràng buộc
Chương này đi sâu vào mô hình cơ sở dữ liệu ràng buộc (Constraint Database Model) nhằm xử lý các tập hợp điểm không giới hạn:
- Biểu diễn tập điểm vô hạn: Các tập điểm trong không gian $R^2$ được giới hạn bởi các đường thẳng không thể lưu trữ tường minh từng cặp tọa độ rời rạc. Mô hình ràng buộc biểu diễn chúng thông qua hệ bất phương trình tuyến tính.
- Đường gấp khúc được biểu diễn bằng tuyển của các hội ràng buộc tuyến tính (ví dụ tập hợp các đoạn thẳng với điều kiện miền tọa độ và phương trình đường thẳng $a x + b y + c = 0$).
- Đa giác không lồi được xử lý bằng cách phân rã thành hợp của các đa giác lồi thành phần và mô tả qua hệ bất phương trình tương ứng.
- Kiến trúc 3 mức của mô hình ràng buộc:
+-----------------------------------------+
| Abstract level |
| (Quan hệ trừu tượng, bảng dữ liệu) |
+-----------------------------------------+
|
v
+-----------------------------------------+
| Symbolic level |
| (Biểu diễn công thức & ràng buộc phiến) |
+-----------------------------------------+
|
v
+-----------------------------------------+
| Physical level |
| (Lưu trữ vật lý & tính toán truy vấn) |
+-----------------------------------------+
- Mô hình ràng buộc tuyến tính và truy vấn bậc nhất: Định nghĩa hình thức công thức ràng buộc tổng quát $\sum a_i X_i \theta a_{k+1}$ (với $\theta \in {=, \le}$) trong ngôn ngữ logic bậc nhất $L$, cho phép đánh giá các câu truy vấn hình học không gian phức tạp thông qua các phép toán khử lượng từ và giao đại số.
Chương 5: Các thuật toán cho đối tượng hình học
Chương cuối cùng tổng kết các giải thuật tính toán hình học đóng vai trò nền tảng trong cơ sở dữ liệu không gian:
- Các chiến lược thuật toán hình học cơ bản:
- Thuật toán gia tăng (Incremental Strategy): Minh họa qua bài toán tìm bao lồi (Convex Hull), bổ sung từng điểm và cập nhật tiếp tuyến để mở rộng bao lồi.
- Chiến lược chia để trị (Divide and Conquer): Minh họa qua bài toán tìm giao của tập các nửa mặt phẳng.
- Phương thức đường quét (Plane Sweep Method): Sử dụng một đường thẳng quét qua mặt phẳng để phát hiện giao điểm giữa các hình chữ nhật hoặc đoạn thẳng với độ phức tạp tối ưu.
- Kỹ thuật xử lý đa giác:
- Hình thang hóa một đa giác đơn (Trapezoidal decomposition).
- Phân chia đa giác đơn thành các thành phần đơn điệu (Monotone decomposition).
- Tam giác hóa đa giác đơn (Triangulation).
- Các thuật toán truy vấn không gian cốt lõi:
- Thuật toán kiểm tra điểm nằm trong đa giác (Point-in-polygon test).
- Thuật toán kiểm tra đoạn thẳng giao nhau và đa giác giao nhau.
- Thuật toán xén đa giác và lựa chọn cửa sổ (Windowing / Clipping).
Kết quả và đóng góp
Đồ án đã đạt được các kết quả nghiên cứu lý thuyết:
- Hệ thống hóa toàn diện lý thuyết CSDL không gian: Làm rõ cấu trúc hai thành phần của đối tượng địa lý, cơ chế hoạt động của các phép toán theme, và chỉ ra nguyên nhân khiến mô hình quan hệ truyền thống kém hiệu quả khi xử lý dữ liệu hình học.
- Xây dựng giải pháp mô hình hóa logic và mở rộng SQL: Đặc tả chi tiết 3 lược đồ tham chiếu mẫu, phân loại 7 lớp phép toán ADT không gian, và chuẩn hóa cú pháp SQL mở rộng để thực thi các truy vấn không gian phức tạp (tích hợp các hàm
Meets, Overlaps, Intersection, Area, Length, Clipping).
- Mô hình hóa hình thức dựa trên cơ sở dữ liệu ràng buộc: Trình bày chi tiết cách biểu diễn các tập điểm vô hạn, đường gấp khúc và đa giác không lồi dưới dạng hệ ràng buộc tuyến tính trên kiến trúc 3 mức (Abstract, Symbolic, Physical).
- Phân loại và tổng thuật các giải thuật hình học tính toán: Đưa ra bức tranh tổng thể về các thuật toán nền tảng (đường quét, bao lồi, hình thang hóa, kiểm tra giao cắt, điểm trong đa giác) phục vụ cho tầng thực thi truy vấn của hệ quản trị CSDL không gian.
Hạn chế và hướng nghiên cứu tiếp
- Hạn chế:
- Đề tài thuần túy tập trung vào nghiên cứu lý thuyết, mô hình hóa toán học và thiết kế lược đồ, chưa tiến hành cài đặt một hệ thống phần mềm thực nghiệm hoàn chỉnh hoặc đo đạc hiệu năng thực tế trên các tập dữ liệu không gian lớn.
- Các mô hình và giải thuật mới chỉ dừng lại ở không gian hình học 2 chiều ($R^2$), chưa mở rộng sang không gian 3 chiều ($R^3$) hoặc dữ liệu không gian - thời gian (Spatio-temporal).
- Hướng nghiên cứu tiếp:
- Nghiên cứu sâu về các cấu trúc chỉ mục không gian chuyên dụng (như R-Tree, $R^+$-Tree, $R^*$-Tree, Grid Files) để thay thế chỉ mục B-cây trong môi trường phân tán.
- Hiện thực hóa bộ thư viện kiểu dữ liệu trừu tượng không gian (Spatial ADT) trên một hệ quản trị cơ sở dữ liệu quan hệ mã nguồn mở cụ thể.
- Tối ưu hóa chi phí thực thi của các thuật toán hình học tính toán trong bộ xử lý truy vấn của CSDL ràng buộc.
Giá trị tham khảo
Đồ án là tài liệu tham khảo cho sinh viên, giảng viên và các nhà nghiên cứu thuộc các chuyên ngành Sư phạm Tin học, Khoa học Máy tính, Hệ thống Thông tin và Kỹ thuật Địa tin học (GIS):
- Học tập và giảng dạy: Cung cấp cơ sở lý luận mạch lạc, có hệ thống về cơ sở dữ liệu không gian, từ mô hình thực thể/không gian, mô hình mạng/tôpô đến các mô hình hiện đại như CSDL ràng buộc.
- Nghiên cứu phát triển ứng dụng GIS: Cung cấp tài liệu tham khảo về cách thiết kế lược đồ CSDL địa lý, chuẩn hóa các câu truy vấn SQL không gian và nguyên lý hoạt động của các thuật toán hình học cốt lõi (kiểm tra giao điểm, bao lồi, xén vùng).
Câu hỏi thường gặp
1. Tại sao hệ quản trị cơ sở dữ liệu quan hệ truyền thống và chỉ mục B-cây không phù hợp cho dữ liệu không gian?
RDBMS truyền thống chỉ quản lý dữ liệu dạng bảng với các kiểu dữ liệu vô hướng (số, chuỗi). Dữ liệu không gian mang tính đa chiều và có mối quan hệ tôpô phức tạp; nếu cố gắng biểu diễn bằng RDBMS cổ điển sẽ phải phân rã một hình học thành hàng loạt bảng quan hệ nhỏ nối với nhau, gây suy giảm hiệu năng truy vấn. Ngoài ra, chỉ mục B-cây chỉ hỗ trợ sắp thứ tự dữ liệu 1 chiều, không thể lập chỉ mục hiệu quả cho các đối tượng hình học 2 chiều hoặc đa chiều.
2. Sự khác biệt căn bản giữa mô hình Mạng và mô hình Tôpô trong biểu diễn tập đối tượng không gian là gì?
Trong mô hình Mạng, cung (Arc) chỉ lưu thông tin nút đầu, nút cuối và danh sách tọa độ đỉnh, đa giác (Polygon) được biểu diễn đơn thuần là danh sách các điểm. Trong mô hình Tôpô, cung (Arc) lưu thêm thông tin đa giác nằm bên trái (left-poly) và đa giác nằm bên phải (right-poly), còn đa giác (Polygon) được cấu thành từ danh sách các cung chung. Mô hình Tôpô cho phép quản lý tường minh tính kề cận và ranh giới chia sẻ giữa các vùng không gian.
3. Mô hình cơ sở dữ liệu ràng buộc xử lý bài toán tập điểm vô hạn như thế nào?
Thay vì lưu trữ danh sách các điểm rời rạc (điều không thể thực hiện với tập điểm vô hạn trong miền liên tục), mô hình ràng buộc sử dụng các phương trình và bất phương trình tuyến tính (ví dụ $a x + b y + c \le 0$) để biểu diễn nửa mặt phẳng, đường thẳng và đa giác. Dữ liệu được quản lý ở 3 mức: mức trừu tượng (người dùng nhìn thấy bảng dữ liệu), mức ký hiệu (lưu trữ các công thức ràng buộc), và mức vật lý (thực thi tính toán hình học).
4. Ba nhóm câu truy vấn mẫu ALPHA, SPAT và INTER trong đồ án đại diện cho những loại truy vấn nào?
Nhóm ALPHA là các truy vấn dựa trên tiêu chuẩn số và thuộc tính mô tả thuần túy (ví dụ tính dân số, lấy danh sách tên tỉnh). Nhóm SPAT là các truy vấn có điều kiện hoặc phép toán hình học không gian (ví dụ kiểm tra giáp ranh qua hàm Meets, tính diện tích Area, lấy giao Intersection). Nhóm INTER là các truy vấn tương tác trực tiếp trên giao diện màn hình (ví dụ chọn đối tượng qua nhấp chuột @point hoặc quét vùng chữ nhật @rectangle).
Kết luận
Đồ án "Tìm hiểu lý thuyết về cơ sở dữ liệu quan hệ không gian" của tác giả Phạm Tuấn Khiêm đã xây dựng một bức tranh tổng quan và có hệ thống về cơ sở lý thuyết của hệ quản trị cơ sở dữ liệu không gian. Công trình đã phân tích thấu đáo từ các phương thức biểu diễn hình học, kỹ thuật mở rộng mô hình quan hệ với kiểu dữ liệu trừu tượng (ADT), đến mô hình cơ sở dữ liệu ràng buộc và các thuật toán hình học tính toán nền tảng. Đây là tài liệu học thuật có giá trị tham khảo rõ ràng cho việc nghiên cứu, giảng dạy và phát triển các hệ thống thông tin địa lý và cơ sở dữ liệu chuyên dụng.
