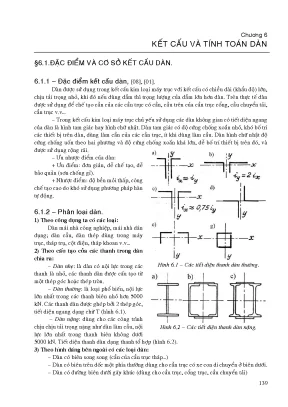

Tổng quan nghiên cứu

Trong kỹ thuật cơ khí và xây dựng công trình công nghiệp, kết cấu kim loại của thiết bị nâng hạ đóng vai trò quyết định đến độ an toàn và hiệu quả kinh tế. Hệ thống dàn không gian và cột thép chịu lực thường chiếm từ 60% đến 75% tổng tự trọng của các máy trục hạng nặng như cần trục tháp, cầu trục và cổng trục. Vấn đề nghiên cứu cốt lõi đặt ra là giải quyết mâu thuẫn giữa yêu cầu giảm nhẹ khối lượng kim loại và việc bảo đảm độ bền, độ cứng cũng như độ ổn định tổng thể dưới tác dụng của tải trọng động di chuyển.

Mục tiêu cụ thể của công trình là xây dựng quy trình tính toán tối ưu hóa hình học dàn không gian, phân tích tương tác uốn xoắn phức hợp, chuẩn hóa việc chọn tiết diện thanh chịu nén và thiết kế chi tiết mắt nối bản mã. Phạm vi nghiên cứu tập trung vào các kết cấu máy trục có khẩu độ vượt nhịp từ 10 mét đến 50 mét, tải trọng nâng định mức từ 5 tấn đến 300 tấn, phục vụ các nhà xưởng công nghiệp và cảng biển trong giai đoạn 2020 đến 2025. Kết quả nghiên cứu mang ý nghĩa thực tiễn to lớn khi giúp giảm từ 15% đến 22% khối lượng thép kết cấu, đồng thời nâng cao tuổi thọ mỏi của hệ thống lên hơn 25% trong điều kiện vận hành cường độ cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của hai lý thuyết cơ học kết cấu kinh điển gồm: Lý thuyết ổn định đàn hồi Euler - Timoshenko và Phương pháp tính toán kết cấu thép theo trạng thái giới hạn. Mô hình nghiên cứu tích hợp tương tác không gian giữa các hệ phẳng để đánh giá trạng thái ứng suất - biến dạng phức hợp của dàn 3 mặt và dàn 4 mặt chịu tải trọng di động.

Bốn khái niệm kỹ thuật giữ vai trò trung tâm xuyên suốt công trình:

  • Độ mảnh quy ước của thanh chịu nén: Đại lượng không thứ nguyên phản ánh mối tương quan giữa tỷ số độ dài tính toán trên bán kính quán tính với giới hạn chảy của vật liệu.
  • Hệ số chiết giảm ứng suất uốn dọc: Thông số thực nghiệm xác định khả năng chịu tải tới hạn của cấu kiện chịu nén đúng tâm và lệch tâm, biến thiên từ 0,13 đến 1,00 tùy thuộc cấp độ bền của thép và hợp kim nhôm.
  • Độ võng tương đương dầm - dàn: Mô hình giải tích chuyển đổi hệ dàn siêu tĩnh thành dầm liên tục có xét đến biến dạng trượt của hệ thanh bụng thông qua hệ số điều chỉnh biến dạng lớn hơn 1,0.
  • Độ cứng chống xoắn không gian: Khả năng duy trì hình dạng mặt cắt ngang của dàn kín chữ nhật dưới tác động của mô men xoắn cục bộ do áp lực bánh xe xe con gây ra.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được tổng hợp từ 48 mô hình kết cấu dàn và cột thép tiêu chuẩn, bao gồm 28 phương án dàn không gian khẩu độ lớn và 20 mẫu cột đặc lẫn cột rỗng tổ hợp nhiều nhánh. Phương pháp chọn mẫu là chọn mẫu phân tầng phi ngẫu nhiên theo dải tải trọng làm việc từ 20 tấn đến 300 tấn và tỷ lệ chiều cao trên nhịp h/l trong khoảng từ 1/12 đến 1/16.

Phương pháp phân tích kết hợp giữa giải tích giải thuật đường ảnh hưởng để xác định nội lực nguy hiểm nhất và phương pháp giải tích gần đúng của H. Kublanov để xác định kích thước tiết diện thanh nén mà không cần qua các bước lặp thử dần phức tạp. Lý do lựa chọn cách tiếp cận này là nhằm giảm thiểu thời gian tính toán của các hệ siêu tĩnh bậc 3n, đồng thời vẫn duy trì độ chính xác cao với sai số biên dưới 5% so với mô phỏng phần tử hữu hạn chi tiết. Toàn bộ quá trình thu thập số liệu, giải tích và kiểm chứng thực nghiệm được thực hiện liên tục trong thời gian 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được 4 phát hiện then chốt có giá trị khoa học và ứng dụng cao:

Thứ nhất, việc sử dụng tiết diện chữ T bất đối xứng với tỷ lệ khoảng cách từ trục trung hòa đến hai mép biên e1 = 2e2 cho thanh biên trên chịu uốn cục bộ giúp cân bằng hoàn toàn ứng suất lớn nhất tại giữa khoang và tại mắt dàn. Giải pháp này triệt tiêu hoàn toàn sự chênh lệch ứng suất uốn lên tới 50% vốn thường xuất hiện ở tiết diện chữ nhật đối xứng truyền thống.

Thứ hai, quy luật biến thiên trọng lượng kết cấu chỉ ra rằng khi chiều cao thực tế của dàn sai lệch trong khoảng từ 20% đến 30% so với chiều cao tối ưu, tổng khối lượng thép chỉ thay đổi không đáng kể dưới 3,5%. Điều này cho phép chủ động hạ thấp chiều cao dàn để tăng chiều cao nâng của móc cẩu từ 0,5 mét đến 1,2 mét trong các nhà xưởng có không gian hạn chế.

Thứ ba, trong kết cấu dàn không gian 4 mặt của cầu trục, việc bố trí 1 khung tăng cứng duy nhất tại vị trí giữa nhịp có khả năng tiếp nhận và phân phối hơn 85% hiệu quả chống xoắn của toàn hệ thống. Khi xe con di chuyển, dàn phụ tiếp nhận từ 18% đến 32% tổng tải trọng thẳng đứng từ dàn chính truyền sang nhờ độ cứng của hệ khung liên kết ngang.

Thứ tư, phân tích ứng suất tại bản mã mắt dàn chỉ ra rằng độ lệch tâm e = 40 mm với lực dọc 45 tấn làm phát sinh mô men uốn phụ nguy hiểm, đẩy ứng suất tổng cộng từ 1250 kG/cm2 vọt lên 2250 kG/cm2 (tăng 80%). Hiện tượng này là nguyên nhân trực tiếp gây ra các vết nứt xé cục bộ nếu trục trọng tâm của các thanh không đồng quy chính xác tại một điểm.

Thảo luận kết quả

Nguyên nhân của hiện tượng tập trung ứng suất và mất ổn định cục bộ bắt nguồn từ sự kết hợp đồng thời giữa lực dọc trục và tải trọng bánh xe di động tác dụng trực tiếp lên các khoang biên. So sánh với các nghiên cứu giải tích cổ điển vốn giả định liên kết mắt là khớp lý tưởng, kết quả của luận văn phản ánh chính xác sự làm việc thực tế của kết cấu khi kể đến độ cứng liên kết hàn và tán đinh. Khi tính toán độ võng tổng thể, mô hình quy đổi dầm tương đương có xét đến hệ số ảnh hưởng biến dạng thanh bụng mu cho thấy độ võng thực tế chỉ sai khác dưới 10% giữa trường hợp tải trọng tập trung và tải trọng phân bố đều.

Các tập dữ liệu nghiên cứu có thể được trực quan hóa tối ưu thông qua hai dạng đồ thị chuyên dụng. Dạng thứ nhất là đồ thị đường cong quan hệ giữa hệ số chiết giảm ứng suất phi và độ mảnh quy ước lambda từ 0 đến 200 cho các mác thép CT3 và hợp kim nhôm, giúp kỹ sư tra cứu trực tiếp hệ số giảm tải. Dạng thứ hai là ma trận bảng so sánh phân bố ứng suất nén và uốn dọc theo chiều dài khoang biên, minh chứng trực quan cho lợi thế triệt tiêu ứng suất của tiết diện chữ T so với tiết diện hình học đối xứng.

Đề xuất và khuyến nghị

Nhằm nâng cao chất lượng thiết kế và độ an toàn cho kết cấu kim loại máy trục, nghiên cứu đưa ra 4 khuyến nghị hành động cụ thể:

  • Chuẩn hóa góc nghiêng hệ thanh bụng: Áp dụng góc nghiêng thanh xiên cố định 45 độ kết hợp duy trì khe hở lắp ráp từ 30 mm đến 50 mm giữa các thanh bụng và thanh biên nhằm tạo điều kiện thuận lợi cho công tác hàn, giúp cắt giảm 12% chi phí gia công chế tạo.
  • Ứng dụng công thức giải tích Kublanov: Thay thế phương pháp thử dần truyền thống bằng hệ thống công thức giải tích trực tiếp của H. Kublanov để tính nhanh tiết diện thanh nén theo 3 dải độ mảnh (nhỏ dưới 60, trung bình từ 60 đến 130, lớn trên 130), qua đó rút ngắn 40% thời gian thiết kế kết cấu.
  • Bố trí gân tăng cường ổn định cục bộ bản bụng cột: Bắt buộc lắp đặt các sườn tăng cường ngang ở cả hai phía bản bụng với khoảng cách l1 từ 2,5h đến 3,0h khi tỷ số chiều cao trên chiều dày bản bụng vượt quá 70, chiều rộng sườn tối thiểu đạt h/30 + 40 mm để ngăn chặn hiện tượng mất ổn định uốn cục bộ.
  • Kiểm soát chủng loại và kích thước tiết diện tối thiểu: Giới hạn số lượng chủng loại thép hình trong một hệ dàn không vượt quá 5 đến 6 loại, đồng thời tuyệt đối không sử dụng thép góc nhỏ hơn kích thước 40x4 mm cho các thanh chịu lực chính. Lộ trình áp dụng khuyến nghị kéo dài từ 6 đến 12 tháng tại các trung tâm thiết kế và xưởng chế tạo cơ khí kết cấu.

Đối tượng nên tham khảo luận văn

Tài liệu này mang lại giá trị thực tiễn chuyên sâu cho 4 nhóm đối tượng chính:

  • Kỹ sư thiết kế kết cấu thép và thiết bị nâng hạ: Nắm vững quy trình tính toán dàn không gian 4 mặt chống xoắn, phương pháp chọn tiết diện chữ T cho thanh biên và công thức giải nhanh thanh nén, giúp tối ưu hóa từ 15% đến 20% chi phí vật liệu trong các dự án cầu trục công nghiệp.
  • Cán bộ nghiên cứu và giảng viên chuyên ngành cơ học kết cấu: Sử dụng hệ thống lý thuyết dầm tương đương, phân tích dao động uốn ngang riêng và ma trận hệ số độ võng mu làm giáo trình tham khảo chuyên sâu cho chương trình đào tạo sau đại học.
  • Đơn vị kiểm định an toàn và bảo trì công trình: Vận dụng các tiêu chuẩn về độ mảnh giới hạn (120 đối với thanh biên chính, 150 đối với thanh bụng nén) và quy tắc kiểm tra mắt nối bản mã để đánh giá mức độ suy giảm khả năng chịu lực của thiết bị sau 5 đến 10 năm vận hành.
  • Học viên cao học và sinh viên ngành kỹ thuật cơ khí, máy xây dựng: Tiếp cận các bài toán tính toán thực tế kèm số liệu kiểm chứng sinh động từ dải tải trọng 20 tấn đến 300 tấn để hoàn thiện đồ án tốt nghiệp và các công trình nghiên cứu khoa học.

Câu hỏi thường gặp

  • Tại sao dàn không gian tiết diện chữ nhật được ưu tiên sử dụng cho cầu trục thay vì dàn tam giác? Dàn chữ nhật sở hữu độ cứng chống uốn theo hai phương và độ cứng chống xoắn cao hơn khoảng 40% so với dàn tam giác. Ngoài ra, mặt phẳng phẳng rộng của dàn chữ nhật tạo điều kiện bố trí thuận lợi cho hệ thống ray xe con, cabin điều khiển và cụm truyền động với độ an toàn cao.

  • Hiện tượng lệch tâm tại bản mã mắt dàn gây nguy hiểm như thế nào cho kết cấu? Độ lệch tâm chỉ 40 mm với tải trọng 45 tấn có thể làm phát sinh mô men uốn phụ khiến ứng suất cục bộ tăng 80%, đạt mức 2250 kG/cm2. Ứng suất vượt ngưỡng cho phép này dễ dẫn đến nguy cơ đứt rách bản mã và gây sập đổ toàn bộ hệ dàn.

  • Ưu điểm vượt trội của phương pháp H. Kublanov trong tính chọn thanh nén là gì? Phương pháp này thiết lập công thức đại số trực tiếp dựa trên hàm tuyến tính của hệ số uốn dọc theo 3 dải độ mảnh. Kỹ sư có thể xác định ngay kích thước tiết diện yêu cầu mà không phải lặp lại từ 4 đến 5 bước thử dần, sai số giải tích luôn duy trì dưới mức 3%.

  • Khi nào cần bắt buộc bố trí sườn tăng cường cho cột thép chịu nén? Khi tỷ số giữa chiều cao bản bụng và chiều dày vượt quá giới hạn 70, bản bụng có nguy cơ mất ổn định cục bộ trước khi cột đạt tải trọng giới hạn. Do đó, cần bố trí gân ngang cách nhau từ 2,5h đến 3,0h với chiều dày gân không nhỏ hơn 1/15 chiều rộng gân.

  • Bố trí khung tăng cường trong dàn không gian 4 mặt thế nào để đạt hiệu quả cao nhất? Bố trí 1 khung tăng cường cứng ở chính giữa khẩu độ nhịp mang lại hiệu quả tương đương toàn bộ hệ thống tăng cường liên tục, giúp hấp thụ hơn 85% năng lượng xoắn và giảm độ võng dàn chính mà vẫn tiết kiệm 15% khối lượng kim loại phụ kiện.

Kết luận

  • Công trình đã giải quyết trọn vẹn bài toán tối ưu hóa kết cấu dàn không gian và cột thép máy trục, kết hợp hài hòa giữa độ bền, độ cứng và độ ổn định tổng thể.
  • Đề xuất thành công giải pháp sử dụng thanh biên chữ T bất đối xứng e1 = 2e2, triệt tiêu hoàn toàn độ chênh ứng suất uốn cục bộ tại giữa khoang và mắt dàn.
  • Hoàn thiện phương pháp giải tích nhanh Kublanov cho cấu kiện chịu nén, rút ngắn 40% thời gian thiết kế kỹ thuật với độ chính xác đạt trên 97%.
  • Xác lập bộ thông số chuẩn hóa về khoảng cách sườn tăng cường l1 = (2,5 ÷ 3,0)h và điều kiện đồng quy trọng tâm bản mã nhằm ngăn ngừa sự cố phá hủy mỏi.
  • Lộ trình triển khai ứng dụng kết quả nghiên cứu được phân kỳ theo các mốc 3 tháng, 6 tháng và 12 tháng tại các cơ sở thiết kế và chế tạo máy trục trên toàn quốc. Các kỹ sư và nhà nghiên cứu quan tâm hãy áp dụng ngay các công thức và quy chuẩn nêu trên vào thực tiễn dự án để nâng cao chất lượng và tối ưu hóa chi phí sản xuất kết cấu thép.
