Tổng quan về giáo trình

Giáo trình "Xây dựng cầu" (tái bản và chỉnh lý tháng 10/2007) là tài liệu học tập thuộc khối kiến thức chuyên môn cơ bản trong chương trình đào tạo kỹ thuật viên ngành xây dựng công trình giao thông. Môn học giữ vai trò kết nối giữa các học phần lý thuyết kỹ thuật cơ sở và giai đoạn thực tập sản xuất tại công trường.

Mục tiêu học tập của giáo trình là trang bị cho học viên hệ thống nguyên lý kỹ thuật, trình tự các bước thi công từng bộ phận công trình cầu (từ trắc địa định vị, thi công mố trụ, chế tạo và lao lắp kết cấu nhịp đến công tác quản lý công trường). Đồng thời, tài liệu cung cấp phương pháp tính toán, kiểm toán các kết cấu phụ trợ như ván khuôn, đà giáo và quy trình kiểm tra chất lượng vật liệu theo các tiêu chuẩn kỹ thuật hiện hành.

Giáo trình được cấu trúc thành 7 chương, thiết kế theo tiến trình thực tế của công tác xây dựng trên hiện trường: bắt đầu từ khâu đo đạc định vị, gia công vật liệu (bê tông, cốt thép, ván khuôn), đến kỹ thuật thi công thân mố trụ và kết cấu nhịp (bê tông cốt thép và dầm thép), kết thúc bằng công tác tổ chức, quản lý thi công và an toàn lao động.

Điểm đặc thù của giáo trình là sự tổng hợp song song giữa các công nghệ thi công truyền thống (thi công trên đà giáo cố định, cọc đóng, giếng chìm, lao kéo bằng giá lao) và các công nghệ hiện đại áp dụng tại Việt Nam (đúc hẫng cân bằng, đúc đẩy, thi công mố trụ bằng cọc khoan nhồi sử dụng dung dịch bentonite, ván khuôn trượt). Mọi chỉ dẫn kỹ thuật và phương pháp tính toán đều bám sát hệ thống tiêu chuẩn kỹ thuật ngành như TCVN 5592-1991, 22TCN 200-89 và TCVN 3337-78.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

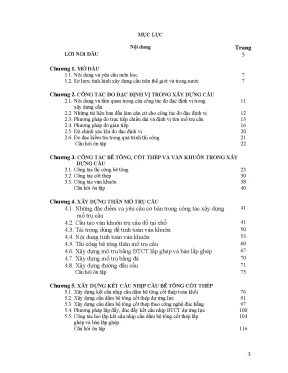

Nội dung giáo trình được phân bổ chi tiết qua 7 chương:

  • Chương 1: Mở đầu: Giới thiệu đối tượng, nội dung và phương pháp học tập môn học; khái quát lịch sử và hiện trạng ngành xây dựng cầu trong nước và quốc tế. Trình bày các công nghệ đúc hẫng, đúc đẩy, lao lắp kết cấu nhịp cùng các công trình điển hình (cầu Brotonne, cầu Bãi Cháy, cầu Mẹt) và các bài học kỹ thuật thực tế (như sự cố cầu Rào năm 1985).
  • Chương 2: Công tác đo đạc định vị trong xây dựng cầu: Trình bày vai trò và các tài liệu căn cứ đo đạc; phương pháp đo trực tiếp và đo gián tiếp bằng lưới tam giác đạc; kỹ thuật định vị tim mố trụ trên đường thẳng, lòng sông sâu và trên đường cong (phương pháp đa giác, tọa độ cực, tiếp tuyến); quy định về sai số cho phép và kiểm tra kích thước hình học định vị.
  • Chương 3: Công tác bê tông, cốt thép và ván khuôn trong xây dựng cầu: Quy định các yêu cầu kỹ thuật đối với bê tông (tỷ lệ N/X, cấp phối, phụ gia); công tác vận chuyển, đổ và đầm bê tông (đầm dùi, đầm bàn, đầm đáy); quy trình bảo dưỡng ẩm tự nhiên theo TCVN 5592-1991 và bảo dưỡng nhiệt ẩm bằng hơi nước nóng; kỹ thuật gia công cốt thép thường, cốt thép cường độ cao và quy trình căng kéo dự ứng lực bằng kích thủy lực một tác dụng (ДС-31,5/210) và hai tác dụng (ДП-60-315); cấu tạo và yêu cầu kỹ thuật của ván khuôn gỗ, ván khuôn thép.
  • Chương 4: Xây dựng thân mố trụ cầu: Đặc điểm thi công mố trụ dưới nước và trên cao; cấu tạo các hệ ván khuôn cố định, ván khuôn lắp ghép luân chuyển và ván khuôn trượt di động; phương pháp xác định tải trọng và tính toán kiểm toán ván khuôn thành đứng, ván đáy theo quy trình 22TCN 200-89; kỹ thuật đổ bê tông mố trụ, thi công mố trụ lắp ghép, mố trụ đá và đắp nền đường đầu cầu.
  • Chương 5: Xây dựng kết cấu nhịp cầu bê tông cốt thép: Phương pháp thi công dầm bê tông cốt thép đổ toàn khối trên đà giáo; chế tạo dầm bê tông cốt thép dự ứng lực (căng trước và căng sau); công nghệ thi công đúc hẫng cân bằng; phương pháp đúc đẩy và công tác lao lắp dầm định hình bằng cần cẩu, giá lao cố định, giá lao di động.
  • Chương 6: Xây dựng kết cấu nhịp cầu thép: Các thiết bị phục vụ lao lắp dầm thép; thi công dầm thép liên hợp bản bê tông cốt thép; kỹ thuật lắp ráp và lao lắp cầu quân dụng Bailey; các phương pháp lao kéo dầm thép (lắp ráp trên đà giáo, lắp hẫng, bán hẫng, lao dọc, sàng ngang, chở nổi bằng hệ phao).
  • Chương 7: Những vấn đề chung về công tác tổ chức và quản lý xây dựng cầu: Nội dung đồ án thiết kế tổ chức xây dựng cầu; quy hoạch tổng mặt bằng công trường; lập kế hoạch và biểu đồ tiến độ thi công; thiết kế mạng lưới cấp điện, cấp nước, khí nén; kỹ thuật an toàn lao động và bảo hộ lao động; công tác quản lý chất lượng, giám sát và nghiệm thu công trình.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật liệu và kết cấu: Quy luật phát triển cường độ bê tông theo chế độ nhiệt - ẩm; cơ chế bám dính và truyền lực giữa cốt thép dự ứng lực và bê tông; phân tích sự suy giảm ma sát và độ chùng ứng suất cáp thép.
  • Nguyên lý đo đạc trắc địa công trình: Phương pháp giải tam giác trắc địa, thành lập lưới khống chế mặt bằng, bù trừ sai số đo dài và đo góc bằng máy kinh vĩ và máy thủy bình trong điều kiện địa hình phức tạp.
  • Nguyên lý tính toán tải trọng và cơ học kết cấu phụ trợ: Xác định áp lực ngang của vữa bê tông mới đổ tác dụng lên ván khuôn thành đứng ($P_{qđ} = F_{al} / H$); tổ hợp tải trọng tĩnh, tải trọng động do đầm rung, rơi vữa và tải trọng gió thi công theo tiêu chuẩn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Vận hành quy trình gia công cơ khí cốt thép (nắn thẳng, cắt, uốn, hàn tiếp xúc, hàn ốp); thao tác căng kéo cáp dự ứng lực và kiểm tra lực căng qua áp kế ($S = pAk$) kết hợp đo độ dãn dài ($\sigma = \frac{\Delta l}{l} E$); thiết lập quy trình bảo dưỡng nhiệt bằng hơi nước nóng với biểu đồ tăng - giữ - hạ nhiệt.
  • Kỹ năng phân tích và kiểm toán: Tính toán kiểm tra khả năng chịu lực (cường độ) và độ võng (độ cứng) của các bộ phận ván khuôn đáy, ván thành, sườn đứng, nẹp ngang và bu lông giằng; kiểm tra sai số định vị tim mố trụ theo công thức giới hạn sai lệch.
  • Kỹ năng thực hành công trường: Định vị các cọc mốc tim đường và cọc phụ mố trụ ngoài thực địa; lắp dựng và điều chỉnh hệ thống ván khuôn trượt; lập sơ đồ mặt bằng bãi đúc dầm và điều phối tiến độ cung ứng vật tư, thiết bị.

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm: Giáo trình sử dụng phương pháp mô tả kỹ thuật trực quan kết hợp sơ đồ hóa nguyên lý làm việc của máy móc, thiết bị và kết cấu tạm (như kích thủy lực, máy uốn cốt thép, buồng hấp hơi nước, hệ ván khuôn trượt). Mỗi giải pháp công nghệ đều được phân tích rõ về nguyên tắc thi công, phạm vi ứng dụng thích hợp, ưu điểm và nhược điểm kỹ thuật.
  • Nghiên cứu tình huống và bài học thực tế: Giáo trình lồng ghép các bài học thực tiễn trong lịch sử xây dựng cầu để phân tích nguyên nhân kỹ thuật, điển hình như sự cố cầu Rào (Hải Phòng, 1985) do hạn chế trong kiểm soát thi công đúc hẫng, hoặc bài học định vị thi công mố trụ giữa dòng nước xiết tại các công trình cầu Lạng Sơn, Phú Thọ.
  • Bài tập và thực hành tính toán: Cuối mỗi chương đều có hệ thống câu hỏi ôn tập tập trung vào việc giải quyết các tình huống kỹ thuật cụ thể: so sánh phương pháp đo trực tiếp và gián tiếp khi định vị mố trụ cầu; quy trình thử nghiệm kéo/uốn mối hàn cốt thép; tính toán diện tích biểu đồ áp lực bê tông $F_{al}$ để kiểm toán ván khuôn gỗ và thép.
  • Phương pháp đánh giá kết quả: Đánh giá khả năng hiểu và vận dụng quy trình công nghệ qua các bài tập kiểm toán kết cấu tạm, bài kiểm tra lý thuyết trắc địa định vị và phần thực hiện đồ án môn học thiết kế tổ chức thi công cầu.
  • Định hướng tự học và nghiên cứu: Học viên cần kết hợp việc đọc nội dung giáo trình với tra cứu các tiêu chuẩn quy trình kỹ thuật ngành (TCVN, 22TCN), nghiên cứu bản vẽ thiết kế thi công thực tế và tiếp tục củng cố kiến thức trong giai đoạn thực tập tốt nghiệp tại các doanh nghiệp xây lắp.

Điểm nổi bật và cập nhật

  • Cập nhật so với ấn bản năm 1999: Ấn bản 2007 được chỉnh lý dựa trên chương trình khung đào tạo theo quy định của Bộ Giáo dục và Đào tạo. So với ấn bản cũ, giáo trình giảm bớt một chương và lược bỏ các phần tính toán lý thuyết phức tạp không phù hợp với mục tiêu đào tạo kỹ thuật viên, đồng thời làm rõ ràng, cụ thể hơn các nội dung thực hành công nghệ và thủ tục nghiệm thu, giám sát theo thông lệ.
  • Tích hợp các công nghệ xây dựng hiện đại: Giáo trình bổ sung và chuẩn hóa các công nghệ thi công đang được áp dụng rộng rãi tại Việt Nam:
    • Công nghệ đúc hẫng cân bằng nhịp lớn (như cầu Bãi Cháy với nhịp chính 435m).
    • Công nghệ đúc đẩy (như cầu Mẹt - Lạng Sơn).
    • Thi công cọc khoan nhồi chịu lực lớn dùng dung dịch bentonite giữ thành vách tại các công trình cầu Thanh Trì, Sông Gianh, Lạch Tray, Hòa Bình, Việt Trì.
    • Sử dụng hệ ván khuôn thép luân chuyển và ván khuôn trượt thi công thân trụ cao.
  • Gắn kết với tiêu chuẩn và thực tế sản xuất: Nội dung biên soạn bám sát các tiêu chuẩn kỹ thuật công trình giao thông đường bộ mới ban hành; tiếp thu ý kiến đóng góp chuyên môn từ đội ngũ giảng viên, kỹ sư giám sát, phòng khoa học công nghệ và cán bộ điều hành thi công thuộc Tổng công ty Xây dựng Trường Sơn cùng các ban quản lý dự án giao thông trọng điểm.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học viên và sinh viên trình độ trung cấp chuyên nghiệp, cao đẳng ngành Xây dựng Cầu đường, Kỹ thuật Công trình Giao thông sử dụng làm giáo trình học tập chính khóa cho môn học Xây dựng cầu và làm tài liệu phục vụ đồ án chuyên ngành.
  • Kiến thức tiên quyết: Người học cần hoàn thành các môn học cơ sở kỹ thuật gồm: Vật liệu xây dựng, Trắc địa công trình, Sức bền vật liệu, Cơ học kết cấu và học phần Thiết kế cầu (về cấu tạo dầm, mố trụ, sơ đồ bố trí gối và kết cấu nhịp).
  • Giảng viên: Sử dụng làm đề cương và tài liệu chuẩn để soạn bài giảng lý thuyết, biên soạn bài tập tính toán kết cấu phụ trợ và hướng dẫn học viên thực hiện đồ án môn học, thực tập chuyên môn.
  • Tài liệu tham khảo chuyên môn: Cán bộ kỹ thuật hiện trường, kỹ thuật viên trắc địa, tư vấn giám sát và chỉ huy trưởng công trình xây dựng cầu có thể sử dụng giáo trình như tài liệu tra cứu về trình tự thi công, sai số hình học cho phép, quy định tỷ lệ cấp phối vật liệu và phương pháp kiểm toán ván khuôn, đà giáo.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ học viên, giáo viên chuyên ngành xây dựng cầu đường giao thông ở trình độ kỹ thuật viên trung cấp, đồng thời là tài liệu tham khảo kỹ thuật cho cán bộ thi công, tư vấn giám sát tại hiện trường.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần nắm vững kiến thức các môn học: Trắc địa đại cương và công trình, Vật liệu xây dựng (đặc tính xi măng, cốt liệu, phụ gia), Cơ học kết cấu, Sức bền vật liệu và phần nguyên lý cấu tạo trong môn Thiết kế cầu.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết cầu khác là gì?

Giáo trình tập trung trực tiếp vào quy trình kỹ thuật thi công thực tế tại công trường (cách thức lập mốc đo đạc, chế tạo cốt thép, quy trình đổ và đầm bê tông, kiểm tra ứng suất kéo cáp, cấu tạo ván khuôn và lao lắp dầm), giảm thiểu các công thức toán học lý thuyết hàn lâm phức tạp.

4. Làm sao để tự học giáo trình này đạt hiệu quả cao?

Cần kết hợp việc đọc lý thuyết với phân tích các hình vẽ cấu tạo chi tiết, tự giải quyết các câu hỏi ôn tập cuối chương, đối chiếu với các bản vẽ thi công và tiêu chuẩn kỹ thuật xây dựng cầu thực tế tại các công trường.

5. Có những tài liệu bổ trợ nào cần tham khảo song song?

Học viên cần tra cứu thêm: Tiêu chuẩn TCVN 5592-1991 (bảo dưỡng bê tông ẩm), tiêu chuẩn 22TCN 200-89 (tính toán đà giáo ván khuôn), quy chuẩn tải trọng gió TCVN 3337-78, các quy trình thi công và nghiệm thu cầu hiện hành, hồ sơ thiết kế tổ chức xây dựng cầu và các tạp chí khoa học công nghệ giao thông.

Kết luận

Giáo trình "Xây dựng cầu" (2007) là tài liệu đào tạo chuyên ngành cung cấp đầy đủ các nguyên tắc cơ bản, quy trình công nghệ và phương pháp kiểm tra chất lượng trong suốt quá trình xây dựng công trình cầu đường. Lộ trình học tập đề xuất bao gồm: nắm vững các quy định trắc địa định vị và công nghệ vật liệu trên lớp $\rightarrow$ thực hành tính toán kết cấu ván khuôn, đà giáo và làm đồ án chuyên môn $\rightarrow$ tham gia thực tập sản xuất và đối chiếu quy trình tại công trường xây dựng. Để phục vụ tốt cho công tác chuyên môn, người học cần kết hợp tra cứu thường xuyên các tiêu chuẩn kỹ thuật quốc gia và quy trình nghiệm thu ngành công trình giao thông.
