Giáo Trình Thiết Kế Kết Cấu Nhà Nhiều Tầng Bằng Bê Tông Cốt Thép

Giáo trình nghiên cứu nhà nhiều tầng đã chữa chữ và công thức 123, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên .

• Trường học: Trường Đại Học Xây Dựng
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Hướng Dẫn Thiết Kế Kết Cấu Nhà Nhiều Tầng Bằng Bê Tông Cốt Thép
• Loại tài liệu: bài giảng
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

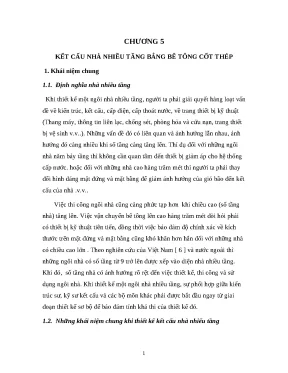

• 5. CHƯƠNG 5: KẾT CẤU NHÀ NHIỀU TẦNG BẰNG BÊ TÔNG CỐT THÉP
• 5.1. Khái niệm chung
• 5.1.1. Định nghĩa nhà nhiều tầng
• 5.2. Hệ kết cấu chịu lực của nhà nhiều tầng
• 5.2.1. Kết cấu phát triển theo phương đứng
• 5.2.1.1. Khung
• 5.2.1.2. Vách
• 5.2.1.3. Lõi
• 5.2.2. Kết cấu phát triển theo phương ngang
• 5.2.3. Hệ kết cấu chịu lực
• 5.2.3.1. Hệ kết cấu khung
• 5.2.3.2. Hệ kết cấu vách (tường)
• 5.2.3.3. Hệ kết cấu lõi kín chịu lực
• 5.2.3.4. Các hệ kết cấu hỗn hợp
• 5.3. Tính toán tải trọng
• 5.3.1. Tải trọng thẳng đứng
• 5.3.2. Tải trọng gió
• 5.3.2.1. Phần tĩnh của tải trọng gió
• 5.3.2.2. Phần động của tải trọng gió
• 5.3.2.2.1. Tần số dao động riêng của nhà
• 5.3.2.2.2. Tính toán phần động của tải trọng gió
• 5.3.3. Tổ hợp nội lực và chuyển vị
• 5.4. Tải trọng động đất
• 5.4.1. Nguyên tắc chung

Tóm tắt

I. Tổng Quan Về Thiết Kế Kết Cấu Nhà Nhiều Tầng Bằng Bê Tông Cốt Thép

Thiết kế kết cấu nhà nhiều tầng bằng bê tông cốt thép là một lĩnh vực quan trọng trong ngành xây dựng. Việc này không chỉ đòi hỏi kiến thức về kỹ thuật mà còn cần sự phối hợp chặt chẽ giữa các chuyên gia. Các yếu tố như tải trọng, độ bền và an toàn cần được xem xét kỹ lưỡng. Theo tiêu chuẩn thiết kế, nhà nhiều tầng thường được định nghĩa là những công trình có từ 9 tầng trở lên. Điều này đặt ra nhiều thách thức trong việc đảm bảo tính khả thi và an toàn cho công trình.

1.1. Khái Niệm Về Nhà Nhiều Tầng

Nhà nhiều tầng là công trình có từ 9 tầng trở lên, yêu cầu thiết kế phức tạp hơn so với nhà thấp tầng. Các yếu tố như tải trọng, gió và động đất cần được tính toán cẩn thận.

1.2. Tầm Quan Trọng Của Kết Cấu Bê Tông Cốt Thép

Bê tông cốt thép là vật liệu chính trong thiết kế kết cấu nhà nhiều tầng. Nó mang lại độ bền và khả năng chịu lực tốt, giúp công trình đứng vững trước các tác động bên ngoài.

II. Những Thách Thức Trong Thiết Kế Kết Cấu Nhà Nhiều Tầng

Thiết kế nhà nhiều tầng gặp nhiều thách thức, đặc biệt là về tải trọng và độ ổn định. Tải trọng ngang do gió và động đất là những yếu tố quan trọng cần được xem xét. Khi chiều cao của nhà tăng lên, các vấn đề về chuyển vị và dao động cũng trở nên phức tạp hơn. Việc đảm bảo an toàn cho người sử dụng là ưu tiên hàng đầu trong thiết kế.

2.1. Tải Trọng Ngang Và Động Đất

Tải trọng ngang do gió và động đất có thể gây ra chuyển vị lớn cho nhà nhiều tầng. Cần có các giải pháp kỹ thuật để giảm thiểu tác động này.

2.2. Biến Dạng Và Chuyển Vị

Biến dạng và chuyển vị của kết cấu là vấn đề quan trọng trong thiết kế. Cần tính toán kỹ lưỡng để đảm bảo không gây ra sự cố cho công trình.

III. Phương Pháp Tính Toán Kết Cấu Nhà Nhiều Tầng

Phương pháp tính toán kết cấu nhà nhiều tầng bao gồm việc xác định tải trọng, độ bền và các yếu tố khác. Các tiêu chuẩn thiết kế như TCVN 2737:1995 cung cấp hướng dẫn cụ thể cho việc tính toán. Việc áp dụng các công nghệ mới trong xây dựng cũng giúp cải thiện độ chính xác và hiệu quả trong thiết kế.

3.1. Tính Toán Tải Trọng Thẳng Đứng

Tải trọng thẳng đứng bao gồm trọng lượng bản thân công trình và hoạt tải sử dụng. Cần xác định chính xác để đảm bảo an toàn cho kết cấu.

3.2. Tính Toán Tải Trọng Gió

Tải trọng gió được xác định theo tiêu chuẩn TCVN 2737:1995. Cần tính toán cả phần tĩnh và phần động của tải trọng gió để đảm bảo an toàn cho công trình.

IV. Ứng Dụng Thực Tiễn Của Kết Cấu Nhà Nhiều Tầng

Kết cấu nhà nhiều tầng bằng bê tông cốt thép đã được ứng dụng rộng rãi trong xây dựng. Các công trình như chung cư, văn phòng và trung tâm thương mại đều sử dụng loại kết cấu này. Việc áp dụng các công nghệ mới giúp nâng cao hiệu quả và giảm chi phí xây dựng.

4.1. Các Công Trình Tiêu Biểu

Nhiều công trình cao tầng tại Việt Nam đã áp dụng kết cấu bê tông cốt thép, mang lại hiệu quả kinh tế và kỹ thuật cao.

4.2. Lợi Ích Của Kết Cấu Bê Tông Cốt Thép

Kết cấu bê tông cốt thép mang lại độ bền cao, khả năng chịu lực tốt và khả năng chống cháy, giúp bảo vệ an toàn cho người sử dụng.

V. Kết Luận Về Thiết Kế Kết Cấu Nhà Nhiều Tầng

Thiết kế kết cấu nhà nhiều tầng bằng bê tông cốt thép là một lĩnh vực đầy thách thức nhưng cũng rất thú vị. Việc áp dụng các tiêu chuẩn thiết kế và công nghệ mới sẽ giúp nâng cao chất lượng công trình. Tương lai của ngành xây dựng sẽ tiếp tục phát triển với những giải pháp sáng tạo và hiệu quả hơn.

5.1. Tương Lai Của Ngành Xây Dựng

Ngành xây dựng sẽ tiếp tục phát triển với các công nghệ mới, giúp cải thiện chất lượng và hiệu quả trong thiết kế kết cấu nhà nhiều tầng.

5.2. Những Xu Hướng Mới Trong Thiết Kế

Xu hướng sử dụng vật liệu mới và công nghệ tiên tiến sẽ giúp nâng cao hiệu quả và giảm thiểu tác động đến môi trường trong thiết kế nhà nhiều tầng.

Nội dung chính

TỔNG QUAN VỀ GIÁO TRÌNH: THIẾT KẾ KẾT CẤU NHÀ NHIỀU TẦNG BẰNG BÊ TÔNG CỐT THÉP

Tổng quan về giáo trình (250-300 từ)

Nội dung trích xuất thuộc Chương 5: Kết cấu nhà nhiều tầng bằng bê tông cốt thép, một học phần chuyên sâu thuộc khối kiến thức ngành và chuyên ngành trong chương trình đào tạo Kỹ sư Kỹ thuật Xây dựng công trình dân dụng và công nghiệp (cấp độ Đại học và Cao học).

Về mục tiêu học tập (Learning Outcomes), tài liệu cung cấp cơ sở lý thuyết và phương pháp thực hành nhằm giúp người học:

• Nắm vững các đặc điểm cơ bản về ứng xử cơ học của công trình khi chiều cao tăng lên (từ 9 tầng trở lên theo nghiên cứu [6]);
• Xác định chính xác các thành phần tải trọng tác động đặc thù (tải trọng đứng, tải trọng gió tĩnh, tải trọng gió động, tải trọng động đất);
• Phân tích, tính toán phân phối nội lực cho các hệ kết cấu chịu lực không gian (khung, vách, lõi, hệ hỗn hợp);
• Kiểm soát các chỉ tiêu biến dạng, chuyển vị ngang, hiệu ứng bậc hai ($P-\Delta$) và thực hiện cấu tạo kháng chấn cho cấu kiện bê tông cốt thép.

Về cấu trúc và cách tiếp cận, nội dung được xây dựng theo trình tự logic chặt chẽ: thiết lập khái niệm và mô hình làm việc tổng thể $\rightarrow$ xác định tải trọng và tổ hợp tác động $\rightarrow$ phương pháp giải tích phân phối tải trọng ngang $\rightarrow$ kiểm tra chuyển vị và hiệu ứng phi tuyến $\rightarrow$ tính toán tiết diện và quy định cấu tạo chi tiết.

Điểm đặc sắc của tài liệu là việc kết hợp đồng thời giữa các giải pháp phân tích giải tích cổ điển (dựa trên giả thiết sàn tuyệt đối cứng trong mặt phẳng) với việc định hướng kiểm soát sai số khi ứng dụng phương pháp phần tử hữu hạn, đồng thời tích hợp các quy chuẩn kỹ thuật như TCVN 2737:1995 và tiêu chuẩn CHuП II-71-81*.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

• Khái niệm chung và phân loại hệ kết cấu: Phân tích ứng xử của nhà nhiều tầng ($\ge 9$ tầng), sự gia tăng phi tuyến của tải trọng ngang theo hàm số mũ, ảnh hưởng của biến dạng dọc trục cột/vách và hiện tượng từ biến của bê tông. Phân loại các kết cấu phát triển theo phương đứng gồm: hệ khung nút cứng/nút khớp, hệ vách phẳng (bề dày $b \ge 15\text{ cm}$), hệ lõi hộp kín, và các hệ kết cấu hỗn hợp (khung - vách, khung - lõi, vách - lõi, khung - vách - lõi) theo hai sơ đồ làm việc chính: sơ đồ giằng và sơ đồ khung giằng.
• Xác định tải trọng tác động và tổ hợp tải trọng:
  • Tải trọng đứng: Khối lượng bản thân, tải trọng thiết bị và hoạt tải sử dụng có xét hệ số giảm tải $A_1, A_2, n_1, n_2$ theo TCVN 2737:1995.
  • Tải trọng gió: Tách biệt thành phần tĩnh ($W = W_0 k c$) và thành phần động (áp dụng cho công trình cao trên 40 m) thông qua xác định tần số dao động riêng ($f_i$), các dạng dao động theo Bảng 5.1 và công thức giải tích (5.4), hệ số tương quan không gian $\nu$, cùng hệ số động lực $\xi$.
  • Tải trọng động đất: Tiếp cận theo thang MSK-64 (cấp 7, 8, 9) và tiêu chuẩn CHuП II-71-81*, sử dụng phương pháp tải trọng ngang thay thế ($S_{ik} = K_1 K_2 S_{oik}$) và phương pháp phổ gia tốc nền cho nhà trên 16 tầng; phân loại 3 nhóm đất nền (Loại I, II, III).
• Phân phối tải trọng ngang và xác định nội lực: Thiết lập công thức phân phối tải trọng theo độ cứng chống uốn $EJ$, xác định tọa độ tâm xoắn (tâm cứng) $x_0, y_0$, tính toán độ cứng chống xoắn tổng thể, phân tích hệ vách đặt theo hai phương và hệ thống khung - vách tương đương.
• Hiệu ứng phi tuyến hình học và kiểm soát chuyển vị: Đánh giá điều kiện bỏ qua hiệu ứng nội lực cấp hai ($P-\Delta$) dựa trên độ cứng tương đương $EJ_d$ theo tài liệu [7]; tính toán chuyển vị đỉnh ($u/H$), chuyển vị tầng tương đối ($\Delta u/h$), góc xoắn ($\theta$), và các giải pháp tăng cứng bằng hệ đòn gánh (outrigger), đai ngoài (belt truss).
• Tính toán cường độ cấu kiện và cấu tạo kháng chấn: Kiểm soát tỷ số nén giới hạn $n_1 = N / (R_b A_b) \le n_{1gh}$; tính toán cốt thép vách theo trạng thái nén lệch tâm hoặc theo trường ứng suất kéo chính $\sigma_{kc}$ (công thức 5.40); quy định về kích thước khe kháng chấn, tỷ lệ hình học mặt bằng ($L/B \le 5 - 6$) và nguyên tắc hình thành khớp dẻo ở dầm trước cột.

Kiến thức nền tảng được xây dựng

• Lý thuyết động lực học công trình: Mô hình hóa công trình thành hệ thanh công-sôn có vô hạn bậc tự do hoặc hệ tập trung khối lượng đa chất điểm để xác định tần số ($f_i$) và dạng dao động riêng ($Y_{ji}$).
• Lý thuyết ổn định và phi tuyến hình học: Cơ sở xác định độ cứng tương đương quy ước $EJ_d$ và biến dạng liên tầng $D_i$ nhằm đánh giá mất ổn định tổng thể do hiệu ứng $P-\Delta$.
• Cơ học đàn hồi và độ bền vật liệu: Trạng thái ứng suất phẳng trong vách bê tông cốt thép, xác định hướng ứng suất kéo/nén chính ($\sigma_{kc}, \sigma_{nc}$) để bố trí cốt thép trực giao.

Kỹ năng phát triển

• Kỹ năng tính toán tải trọng phức hợp: Xác lập ma trận tải trọng gió động và lực quán tính động đất tác dụng lên từng mức sàn công trình.
• Kỹ năng phân tích hệ kết cấu không gian: Xác định tâm cứng, tâm khối lượng, tính toán mô men xoắn tổng thể và phân phối lực cắt cho từng vách, lõi.
• Kỹ năng kiểm soát an toàn kết cấu: Kiểm soát giới hạn chuyển vị liên tầng, tỷ số nén của cấu kiện chịu nén, và chi tiết hóa cấu tạo cốt thép kháng chấn theo tiêu chuẩn hiện hành.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hình phương pháp tiếp cận sư phạm kết hợp chặt chẽ giữa suy luận giải tích cơ bản và phân tích số hiện đại:

• Phương pháp sư phạm: Nội dung bài giảng dẫn dắt từ bản chất cơ học (ứng xử uốn, cắt, xoắn, biến dạng dọc trục) đến việc thiết lập các giả thiết đơn giản hóa (như giả thiết sàn tuyệt đối cứng trong mặt phẳng, bỏ qua biến dạng trượt $GA = \infty$ khi tính toán sơ bộ). Người học được hướng dẫn phương pháp chuyển đổi các hệ phức tạp về mô hình tương đương (như chuyển hệ khung thành vách tương đương thông qua cân bằng chuyển vị đỉnh).
• Bài tập và Case Studies ứng dụng:
  • Tính toán phân phối tải trọng ngang cho mặt bằng vách đối xứng và không đối xứng có xét đến góc quay quanh tâm xoắn;
  • Xác định thành phần động của tải trọng gió cho công trình nhiều tầng có xét đến 3 dạng dao động đầu tiên theo số liệu Bảng 5.1;
  • Xác định lực động đất tính toán $S_{ik}$ phân bố theo chiều cao theo phương pháp tải trọng ngang thay thế của tiêu chuẩn CHuП II-71-81*;
  • Kiểm toán điều kiện bỏ qua hiệu ứng bậc hai $P-\Delta$ đối với hệ kết cấu khung và hệ kết cấu vách.
• Phương pháp đánh giá: Đánh giá năng lực người học thông qua khả năng thiết lập mô hình tính toán sơ bộ bằng tay để kiểm tra, đối chiếu (cross-check) với kết quả xuất ra từ các phần mềm phần tử hữu hạn; giải thích được cơ chế chịu lực của hệ thanh chéo, hệ đòn gánh - đai ngoài.
• Hướng dẫn tự học: Người học cần chủ động lập các bảng tính (spreadsheet) tự động hóa việc xác định tọa độ tâm cứng ($x_0, y_0$), hệ số động lực ($\xi$), và phân phối tải trọng ngang $T_i$; nghiên cứu kỹ các phụ lục quy chuẩn đi kèm (Phụ lục 1, Phụ lục 2, Phụ lục 6) để tra cứu chính xác các hệ số độ tin cậy và hệ số khí động.

---

Điểm nổi bật và cập nhật (250-300 từ)

• Tích hợp tiêu chuẩn tải trọng và kháng chấn chuyên ngành: Nội dung giáo trình bám sát các chỉ dẫn tính toán từ tiêu chuẩn Tải trọng và tác động TCVN 2737:1995 (cho thành phần tĩnh, động của gió) và Tiêu chuẩn xây dựng trong vùng có động đất CHuП II-71-81* (hệ số tổ hợp tải trọng đặc biệt theo Bảng 5.2, hệ số hư hại cho phép $K_1$, hệ số giải pháp kết cấu $K_2$, hệ số động lực $\beta$).
• Cập nhật các giải pháp kết cấu nhà cao tầng hiện đại: Tài liệu phân tích chuyên sâu các mô hình kết cấu hiệu năng cao như:
  • Hệ kết cấu vách bê tông cốt thép toàn khối (đã ứng dụng tại Việt Nam cho công trình đến 28 tầng);
  • Hệ kết cấu nhiều lõi kết hợp khung dành cho các công trình cao từ 70 đến 80 tầng;
  • Hệ kết cấu đòn gánh (outrigger) và đòn gánh - đai ngoài (belt truss) nhằm huy động lực dọc trong các cột biên tạo ngẫu lực chống lại mô men lật do tải trọng ngang.
• Xử lý các bài toán kỹ thuật phức tạp:
  • Đưa ra giải pháp phân tích cốt thép vách theo trường ứng suất kéo chính ($\sigma_{kc}$) phù hợp cho các vách/lõi có tiết diện hình học phức tạp;
  • Cung cấp các tiêu chí khống chế dao động xoắn: tỷ số chu kỳ dao động xoắn thứ nhất so với uốn thứ nhất ($T_{\text{xoắn}, 1} \le 0,9 T_{\text{uốn}, 1}$) và độ lệch tâm ngẫu nhiên không nhỏ hơn $0,1B$.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Sinh viên chuyên ngành Kỹ thuật Xây dựng: Phù hợp cho sinh viên năm thứ 4, năm cuối đang thực hiện đồ án môn học Kết cấu Bê tông cốt thép, Đồ án Nhà nhiều tầng, và Đồ án tốt nghiệp Kỹ sư Xây dựng; học viên Cao học chuyên ngành Xây dựng dân dụng và công nghiệp.
• Yêu cầu kiến thức tiên quyết (Prerequisites):
  • Cơ học kết cấu (phương pháp lực, phương pháp chuyển vị, động lực học công trình);
  • Sức bền vật liệu (trạng thái ứng suất chính, đặc trưng hình học tiết diện);
  • Kết cấu Bê tông cốt thép cơ bản (tính toán cấu kiện chịu uốn, chịu nén lệch tâm [3], lý thuyết tính toán theo trạng thái giới hạn).
• Giảng viên và Kỹ sư thiết kế: Giảng viên sử dụng làm đề cương bài giảng và tài liệu hướng dẫn đồ án chuyên ngành; kỹ sư thiết kế kết cấu sử dụng làm tài liệu tra cứu các công thức giải tích phân phối tải trọng, kiểm tra nhanh mô hình tính toán phần tử hữu hạn và cấu tạo kháng chấn công trình.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên năm cuối, học viên cao học ngành Kỹ thuật Xây dựng dân dụng & công nghiệp và các kỹ sư kết cấu cần nắm vững cơ sở lý thuyết tính toán nhà nhiều tầng bằng bê tông cốt thép.

2. Cần kiến thức nền nào để học tốt chương này?

Người học cần hoàn thành các học phần: Sức bền vật liệu, Cơ học kết cấu, Kết cấu Bê tông cốt thép cơ bản, đồng thời nắm rõ nguyên lý tính toán phần tử hữu hạn và các tiêu chuẩn tải trọng xây dựng.

3. Điểm khác biệt cốt lõi của tài liệu so với các tài liệu kết cấu thông thường là gì?

Tài liệu tập trung giải quyết bài toán làm việc không gian tổng thể dưới tác động của tải trọng ngang (gió động, động đất), phân tích sự tương tác giữa khung - vách - lõi qua tâm xoắn và kiểm soát hiệu ứng phi tuyến bậc hai ($P-\Delta$).

4. Làm sao để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học nên tự diễn giải lại các công thức phân phối tải trọng (5.25, 5.31, 5.35), lập bảng tính mẫu cho hệ vách đối xứng/bất đối xứng, và so sánh kết quả phân tích giải tích với kết quả xuất từ phần mềm kết cấu.

5. Có tài liệu bổ trợ và quy chuẩn nào được trích dẫn kèm theo?

Tài liệu trích dẫn và sử dụng trực tiếp các số liệu từ Tiêu chuẩn TCVN 2737:1995 (Phụ lục 1, Phụ lục 2), Tiêu chuẩn CHuП II-71-81* (Phụ lục 6, Bảng 5.2), và các tài liệu tham khảo chuyên ngành [3], [6], [7].

---

Kết luận (150 từ)

Chương 5: Kết cấu nhà nhiều tầng bằng bê tông cốt thép cung cấp hệ thống kiến thức hoàn chỉnh về mặt lý thuyết và thực hành thiết kế kết cấu công trình chịu lực phức tạp. Nội dung giáo trình định hình một lộ trình học tập khoa học: đi từ việc nhận thức các hiện tượng cơ học đặc thù ở công trình cao tầng, xác lập tải trọng gió động và động đất, phân tích phân phối tải trọng ngang qua tâm cứng, đến việc kiểm soát chuyển vị và cấu tạo kháng chấn cho cấu kiện.

Để hoàn thiện khối kiến thức này, người học được khuyến nghị kết hợp nghiên cứu các tiêu chuẩn thiết kế hiện hành (TCVN 2737:1995, CHuП II-71-81*), các tài liệu chuyên khảo về phương pháp phần tử hữu hạn và phân tích phi tuyến công trình.
