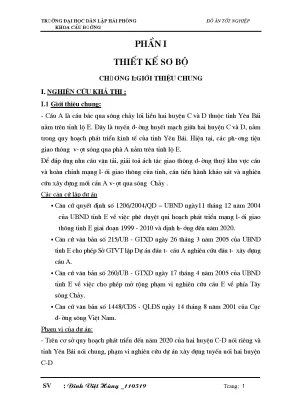

Giới thiệu dự án

Dự án thiết kế sơ bộ công trình cầu vượt sông Chảy trên tuyến Tỉnh lộ E, tỉnh Yên Bái đóng vai trò là một mắt xích hạ tầng giao thông trọng điểm kết nối hai huyện kinh tế C và D. Trong bối cảnh phát triển kinh tế khu vực trung du và miền núi phía Bắc giai đoạn 2005–2020, nhu cầu lưu thông hàng hóa nông - lâm sản và công nghiệp vật liệu xây dựng gia tăng với tốc độ tăng trưởng xe tải từ 8% đến 10%/năm. Tuy nhiên, điểm nghẽn giao thông lớn nhất trên toàn tuyến là vị trí bến phà A hiện hữu, nơi thường xuyên chịu cảnh ùn tắc giao thông cục bộ, năng lực thông hành thấp và tiềm ẩn nguy cơ mất an toàn giao thông đường thủy nghiêm trọng vào mùa mưa lũ.

Vấn đề cốt lõi đặt ra là sự gián đoạn mạng lưới logistics liên vùng khi sông Chảy có chế độ thủy văn phức tạp, biên độ giao động mực nước lên tới 10,2 m (mực nước cao nhất $MNCN = +12.7\text{ m}$, mực nước thấp nhất $MNTN = +2.5\text{ m}$). Hệ thống bến phà cũ không thể đáp ứng lưu lượng vận tải dự báo đạt trên 2.500–3.500 xe quy đổi (PCU)/ngày đêm, làm gia tăng thời gian luân chuyển hàng hóa lên 45–60 phút mỗi lượt vượt sông và gây tổn thất kinh tế ước tính hàng chục tỷ đồng mỗi năm.

+--------------------------------------------------------------------------------+
|                         SƠ ĐỒ NGHẼN MẠCH VẬN TẢI CŨ                            |
| Tuyến Tỉnh lộ E (Huyện C) ===> [ Bến phà A (Ùn tắc 45-60 ph) ] ===> Tuyến E (Huyện D) |
|                                                                                |
|                        GIẢI PHÁP THIẾT KẾ CẦU VĨNH CỬU                         |
| Tuyến Tỉnh lộ E (Huyện C) ===> [ Cầu Vĩnh Cửu Ltc = 232.25m ] ===> Tuyến E (Huyện D) |
|                     (Vận tốc 60 km/h - Tải trọng HL-93)                        |
+--------------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Xây dựng công trình cầu vĩnh cửu bằng bê tông cốt thép dự ứng lực (BTCT DƯL) vượt sông Chảy, loại bỏ hoàn toàn bến phà A.
  2. Thiết kế kết cấu chịu tải trọng tiêu chuẩn HL-93 và đoàn người $300\text{ kg/m}^2$ ($3.0\text{ kN/m}^2$) theo quy trình thiết kế cầu theo trạng thái giới hạn 22 TCN 272-05 (Bộ Giao thông Vận tải).
  3. Đảm bảo khẩu độ thông thuyền sông cấp V với tĩnh không thông thuyền $B \times H = 25\text{ m} \times 3,5\text{ m}$ tại mực nước thông thuyền $MNTT = +5.5\text{ m}$, tần suất lũ thiết kế $P = 1%$.
  4. Hoàn thiện tuyến tránh đô thị trung tâm thị xã C theo quy hoạch phát triển không gian hạ tầng đến năm 2020 của tỉnh Yên Bái.

Phương pháp tiếp cận dựa trên việc so sánh kinh tế - kỹ thuật đa phương án kết cấu nhịp (dầm BTCT DƯL giản đơn, dầm thép liên hợp bản BTCT, và dầm giàn thép tĩnh định), đồng thời tối ưu hóa hệ thống kết cấu móng mố trụ trên nền địa chất đá vôi nứt nẻ có cường độ kháng nén mẫu đá $q_u = 26\text{ MPa}$. Kết quả kỳ vọng mang lại công trình cầu cấp II có tuổi thọ thiết kế 100 năm, bề rộng mặt cầu $B = 8.0\text{ m} + 2 \times 1.5\text{ m} = 11.0\text{ m}$, rút ngắn thời gian qua sông xuống dưới 1 phút và tiết kiệm 22,82 tỷ VNĐ chi phí đầu tư xây lắp so với phương án dầm thép liên hợp.

Phạm vi dự án giới hạn trong thiết kế sơ bộ tuyến cầu dài $L_{\text{tc}} = 232.25\text{ m}$ cùng hệ thống đường dẫn hai đầu cầu dài 10 m vuốt nối êm thuận với nền đường tỉnh lộ E, chưa bao gồm các hạng mục nút giao khác mức phức tạp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát hiện trạng vận tải cho thấy sự đối lập rõ rệt giữa phương tiện phà thô sơ và yêu cầu hiện đại hóa công trình giao thông theo tiêu chuẩn kỹ thuật quốc gia.

Tiêu chí đánh giá Hiện trạng Bến phà A Phương án Cầu tạm dầm thép Giải pháp Cầu vĩnh cửu BTCT DƯL
Năng lực thông hành 80–120 PCU/giờ (gián đoạn) 400–600 PCU/giờ 2.500–3.500 PCU/giờ (liên tục)
Thời gian vượt sông 30–60 phút/chuyến 2–3 phút < 1 phút (vận tốc thiết kế $60\text{ km/h}$)
Tính an toàn mùa lũ Ngừng hoạt động khi lũ báo động II Nguy cơ xói lở mố tạm An toàn tuyệt đối với tần suất lũ $P=1%$
Chi phí bảo trì hàng năm Rất cao (nhiên liệu, nhân công phà) Cao (chống gỉ, thay sàn gỗ) Thấp (chu kỳ bảo dưỡng lớn 10–15 năm)
Tải trọng khai thác Giới hạn xe dưới 10–13 tấn Tải trọng xe đơn H13–H30 Đoàn xe tải thiết kế HL-93 (trục đơn 145 kN)

Yêu cầu kỹ thuật được phân cấp theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Khổ thông thuyền cấp V ($B=25\text{ m}, H=3.5\text{ m}$); Tải trọng thiết kế HL-93 + Người đi bộ $300\text{ kg/m}^2$; Móng cọc khoan nhồi ngàm vào tầng đá gốc vôi ($q_u = 26\text{ MPa}$); Tần suất thoát lũ $P=1%$ với khẩu độ thoát nước $L_0 \ge 200\text{ m}$.
  • Should Have (Nên có): Mặt cầu thảm bê tông nhựa Asphalt Polyme 2 lớp dày 5 cm có màng chống thấm dạng dung dịch phun; Lan can và dải phân cách mềm giảm chấn bằng thép mạ kẽm nhúng nóng.
  • Could Have (Có thể có): Hệ thống đèn LED chiếu sáng tiết kiệm điện bố trí so le $43,4\text{ m}$/cột; Ống thoát nước mặt cầu PVC $D=150\text{ mm}$ cách nhau $10\text{ m}$.
  • Won't Have (Chưa áp dụng): Hệ kết cấu cầu dây văng hoặc vòm khẩu độ lớn do chi phí đầu tư vượt quá khả năng cân đối vốn ngân sách địa phương.

Rào cản địa chất chính là sự biến thiên phức tạp của 4 lớp địa tầng: (1) Cuội sỏi sạn dày $4.0 - 5.0\text{ m}$, (2) Sét pha cát dẻo mềm dày $5.0 - 12.0\text{ m}$, (3) Sét dẻo cứng dày $9.0 - 14.0\text{ m}$, và (4) Tầng đá vôi nứt nẻ ($S_d = 400\text{ mm}, t_d = 6\text{ mm}$). Giải pháp đòi hỏi phải cắm mũi cọc khoan nhồi sâu vào tầng đá gốc để loại trừ nguy cơ sụt lún không đều.

+--------------------------------------------------------------------------------+
|                        MẶT CẮT ĐỊA CHẤT CÔNG TRÌNH VÀ BỐ TRÍ CỌC               |
| Cao độ (m)                                                                     |
| +15.0 |  [Mặt đất tự nhiên / Đỉnh mố]                                          |
| +10.0 |  Lớp 1: Cuội sỏi sạn (Chiều dày 4.0 - 5.0m)                            |
|  +5.0 |  Lớp 2: Sét pha cát dẻo mềm (Chiều dày 5.0 - 12.0m)                     |
|   0.0 |  Lớp 3: Sét dẻo cứng (Chiều dày 9.0 - 14.0m)                           |
|  -5.0 |  ====================================================================  |
| -10.0 |  Lớp 4: Tầng đá vôi nứt nẻ (qu = 26 MPa, Ngàm sâu cọc >= 3d)          |
|       |         [ Mũi cọc khoan nhồi D=1000mm đặt tại cao độ -15.0m đến -20.0m ] |
+--------------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc tổng thể của công trình được xác lập theo phương án tối ưu: Cầu dầm giản đơn BTCT DƯL tiết diện dầm chữ I/Super-T gồm 6 nhịp ($37\text{ m} + 37\text{ m} + 42\text{ m} + 42\text{ m} + 37\text{ m} + 37\text{ m}$), tổng chiều dài toàn cầu $L_{\text{tc}} = 232.25\text{ m}$.

  M1            T1            T2            T3            T4            T5            M2
  |== 37.0m ==|== 37.0m ==|== 42.0m ==|== 42.0m ==|== 37.0m ==|== 37.0m ==|
  [Mố U]        [Trụ T1]      [Trụ T2]      [Trụ T3]      [Trụ T4]      [Trụ T5]      [Mố U]
  |===========|===========|===========|===========|===========|===========|
  |<------------------------- Chiều dài Ltc = 232.25m ------------------->|

Quy cách công nghệ và thông số vật liệu:

  • Bê tông dầm chủ: Cấp độ bền B35 (Mác 400), cường độ chịu nén mẫu hình trụ $f_c' = 30 - 35\text{ MPa}$, mô đun đàn hồi $E_c = 3.25 \times 10^4\text{ MPa}$.
  • Cốt thép dự ứng lực: Bó cáp 12,7 mm và 15,2 mm theo tiêu chuẩn ASTM A416 Grade 270 của hãng VSL Thụy Sĩ (loại S-31, S-32), giới hạn bền danh định $f_{pu} = 1860\text{ MPa}$, giới hạn chảy $f_{py} = 1674\text{ MPa}$.
  • Cốt thép thường: Thép thanh vằn CII, CIII (CT3, CT5, AII) có $f_y = 2400 - 4200\text{ kg/cm}^2$ ($235 - 400\text{ MPa}$).
  • Kết cấu phần dưới: Mố chữ U bằng BTCT Mác 300 ($f_c'=25\text{ MPa}$), Trụ đặc mút thừa bằng BTCT Mác 300 đổ tại chỗ, đặt trên hệ móng cọc khoan nhồi đường kính $D = 1000\text{ mm}$.

Mô hình tính toán kiểm toán chịu lực theo Tiêu chuẩn 22 TCN 272-05 cho trạng thái giới hạn cường độ I (Strength I Limit State): $$\sum \eta_i \gamma_i Q_i \le \phi R_n = R_r$$ Trong đó:

  • $\gamma_{DC} = 1.25$ (Hệ số tải trọng tĩnh tải kết cấu bản thân).
  • $\gamma_{DW} = 1.50$ (Hệ số tải trọng tĩnh tải lớp phủ mặt cầu).
  • $\gamma_{LL} = 1.75$ (Hệ số tải trọng hoạt tải xe thiết kế HL-93 và lực xung kích $IM = 25%$).
  • $\phi = 0.90$ cho kiểm toán uốn, $\phi = 0.75$ cho kiểm toán sức chịu tải cọc theo vật liệu và đất nền.

Đoạn script tính toán tự động tổ hợp tải trọng và kiểm tra sức chịu tải của cọc khoan nhồi $D=1000\text{ mm}$ ngàm đá:

import math

def check_pile_capacity(D_mm, qu_MPa, Sd_mm, td_mm, Hs_mm, P_axial_ton):
    """
    Kiem tra suc chiu tai cua coc khoan nhoi D=1000mm ngam trong tang da voi
    Theo Tieu chuan Thiet ke Cau 22 TCN 272-05 (Dieu 10.5)
    """
    D_m = D_mm / 1000.0
    A_p = math.pi * (D_m ** 2) / 4.0  # Dien tich mui coc (m2)

    # He so khong thu nguyen Ksp xet den do nut ne cua loi da
    # Sd: khoang cach khe nut, td: chieu rong khe nut
    Ksp = (Sd_mm / D_mm) * (3.0 - 0.2 * (Sd_mm / td_mm)) / 100.0
    Ksp = max(min(Ksp, 0.4), 0.05)  # Gioi han he so Ksp thuc nghiem

    # He so chieu sau ngam da d_f
    d_f = 1.0 + 0.4 * min(Hs_mm / D_mm, 3.0)

    # Suc khang don vi mui coc q_p (MPa)
    q_p = 3.0 * qu_MPa * Ksp * d_f

    # Suc khang tinh toan mui coc Q_R (Tan) voi he so phi = 0.45
    phi_res = 0.45
    Q_p_kN = q_p * (A_p * 1e6) / 1000.0  # kN
    Q_R_ton = (phi_res * Q_p_kN) / 9.81

    # Suc chiu tai vat lieu P_vl (fc'=30 MPa, fy=420 MPa, ham luong thep 2%)
    A_c = A_p
    A_st = 0.02 * A_c
    P_vl_ton = (0.75 * 0.85 * 0.70 * (3000 * A_c + 42000 * A_st)) / 9.81

    P_allowable = min(Q_R_ton, P_vl_ton)
    status = "DAT (Safe)" if P_allowable >= P_axial_ton else "KHONG DAT (Unsafe)"

    return {
        "Dien_tich_mui_m2": round(A_p, 4),
        "Suc_khang_dat_nen_Ton": round(Q_R_ton, 2),
        "Suc_khang_vat_lieu_Ton": round(P_vl_ton, 2),
        "Suc_chiu_tai_thiet_ke_Ton": round(P_allowable, 2),
        "Tai_trong_yeu_cau_Ton": P_axial_ton,
        "Ket_luan": status
    }

# Kiem toan cho Tru T2 voi phan luc chan coc tinh toan R_max = 590.71 Tan
result = check_pile_capacity(D_mm=1000, qu_MPa=26, Sd_mm=400, td_mm=6, Hs_mm=3000, P_axial_ton=590.71)
print(f"Suc chiu tai tinh toan: {result['Suc_chiu_tai_thiet_ke_Ton']} T | Yeu cau: {result['Tai_trong_yeu_cau_Ton']} T -> {result['Ket_luan']}")

Methodology

Phương pháp luận thiết kế tuân thủ quy trình phân tích kết cấu công trình tuyến tính và phi tuyến từng bước (Step-by-step Structural Engineering Process):

  1. Khảo sát địa hình, địa chất, thủy văn: Khoan 4 hố khoan sâu đến tầng đá gốc ($L=30.5 - 35.0\text{ m}$), đo đạc lưu tốc dòng chảy $v$ và lưu lượng lũ thiết kế $Q$.
  2. Mô hình hóa phần tử hữu hạn (FEM): Xây dựng mô hình 3D kết cấu dầm, mố trụ trên phần mềm chuyên dụng phân tích kết cấu cầu MIDAS/Civil v8.0 và SAP2000 v14 để xác định nội lực bao ($M_{\max}, V_{\max}, T_{\max}$) dưới tác dụng của tổ hợp tĩnh tải giai đoạn 1 ($DC$), tĩnh tải giai đoạn 2 ($DW$) và hoạt tải xung kích ($LL+IM$).
  3. Thiết kế tối ưu hóa mặt cắt: Sử dụng thuật toán lặp xác định số lượng tao cáp DƯL VSL để thỏa mãn giới hạn ứng suất kéo/nén ở thớ trên và thớ dưới dầm tại các giai đoạn căng kéo, vận chuyển, cẩu lắp và khai thác.

Kế hoạch tiến độ thực hiện dự án (Project Timeline):

  • Tháng 1–3: Khảo sát hiện trường, lập báo cáo nghiên cứu khả thi (F/S), thẩm tra thủy văn và phê duyệt đồ án sơ bộ.
  • Tháng 4–12: Thi công cọc khoan nhồi $D=1000\text{ mm}$, bệ mố trụ và thân mố trụ dưới bảo vệ của khung vây cọc ván thép và hệ nổi định vị.
  • Tháng 10–20: Đúc dầm Super-T/I BTCT DƯL tại bãi đúc đầu cầu, bảo dưỡng ẩm và kéo căng cáp dự ứng lực; lao lắp dầm bằng tổ hợp giá long-môn hoặc giá ba chân.
  • Tháng 21–24: Đổ bê tông mối nối ướt, bản mặt cầu, thi công lớp phủ Asphalt, khe co giãn, hệ thống an toàn giao thông và nghiệm thu thử tải động/tĩnh.

Bảng phân tích và giảm thiểu rủi ro kỹ thuật:

Rủi ro tiềm ẩn Mức độ Biện pháp giảm thiểu kỹ thuật
Hang Karst/Đá vôi nứt nẻ gây tụt vữa khoan Cao Sử dụng ống vách thép dẫn hướng suốt chiều sâu tầng phủ; chuẩn bị phụ gia đông kết nhanh và khoan phụt vữa sét xi măng bịt lỗ rỗng trước khi đổ bê tông lồng cọc.
Lũ quét và dòng chảy xiết sông Chảy Trung bình Neo giữ hệ phao nổi bằng cáp giằng chuyên dụng có tải trọng đối trọng chống nghiêng lệch; tập trung thi công phần dưới trong mùa cạn (tháng 1 đến tháng 9).
Mất mát ứng suất dự ứng lực do ma sát và từ biến Thấp Kiểm soát độ chùng cốt thép bằng hệ nêm neo VSL tiêu chuẩn; đo độ giãn dài thực tế đối chiếu biểu đồ áp lực đồng hồ kích thủy lực sai số $\le \pm 5%$.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được chia thành 4 giai đoạn công nghệ then chốt với sự tuân thủ nghiêm ngặt quy trình kiểm soát chất lượng QA/QC:

  1. Giai đoạn thi công cọc khoan nhồi $D=1000\text{ mm}$:

    • Định vị tim cọc bằng máy toàn đạc điện tử độ chính xác cao. Hạ ống vách thép chống sập thành vách qua tầng cát cuội sỏi.
    • Khoan tạo lỗ bằng máy khoan xoay phản tuần hoàn kết hợp dung dịch bentonite polime giữ thành vách.
    • Thổi rửa đáy hố khoan đạt độ lắng cặn $\le 5\text{ cm}$; cẩu lắp lồng cốt thép gia công sẵn gắn con kê định vị lớp bảo vệ dày $10\text{ cm}$.
    • Đổ bê tông dưới nước theo phương pháp ống đổ vữa dâng (Tremie Concrete method) liên tục, cường độ nén thực tế đạt $f_c' \ge 30\text{ MPa}$.

  2. Giai đoạn thi công kết cấu mố trụ:

    • Đóng vòng vây cọc ván thép Larsen IV tạo khung chắn nước cho trụ giữa sông (T1–T5).
    • Đổ bê tông bịt đáy dày $1.0\text{ m}$ theo phương pháp vữa dâng; bơm hút nước cạn kiệt hố móng; đập đầu cọc nhồi trơ cốt thép neo ngàm $50d$ vào đài trụ.
    • Lắp dựng ván khuôn thép định hình, cốt thép đài móng và thân trụ; đổ bê tông thân đặc mút thừa bằng bơm cần công suất $60\text{ m}^3\text{/h}$.

  3. Giai đoạn chế tạo và căng kéo dầm BTCT DƯL:

    • Chế tạo dầm chữ I $L=37\text{ m}$ và $L=42\text{ m}$ tại bãi đúc công trường. Bố trí cốt thép chịu lực kết hợp các ống ghen luồn cáp dạng đường cong parabol.
    • Đổ bê tông mác M300/M400 có phụ gia siêu dẻo giảm nước; dưỡng hộ nhiệt ẩm đạt $85%$ cường độ thiết kế trước khi căng cáp.
    • Kéo căng cáp dự ứng lực VSL bằng kích thủy lực 2 chiều đồng bộ từ hai đầu dầm; bơm vữa xi măng không co ngót lấp đầy ống ghen bảo vệ cáp.

  4. Giai đoạn lao lắp kết cấu nhịp và hoàn thiện:

    • Vận chuyển dầm ra bến lắp bằng xe kéo rơ-moóc chuyên dụng; sử dụng tổ hợp cổng trục/giá lao dầm đưa dầm vào đúng vị trí gối cầu cao su cốt bản thép.
    • Đổ bê tông bản liên kết dầm ngang và mối nối ướt bản cánh dầm chủ; lắp đặt lưới thép và đổ bê tông bản mặt cầu tại chỗ dày $18\text{ cm}$.
    • Thải màng chống thấm dung dịch đàn hồi; rải thảm bê tông nhựa asphalt $5\text{ cm}$ độ nhám cao; lắp đặt khe co giãn răng lược và ống thoát nước PVC.
+--------------------------------------------------------------------------------+
|                   SƠ ĐỒ TRÌNH TỰ THI CÔNG KẾT CẤU PHẦN DƯỚI                    |
|                                                                                |
| 1. Định vị &      2. Khoan tạo lỗ    3. Hạ lồng thép &   4. Đóng cọc ván       |
|    Hạ ống vách       dung dịch bento    đổ Tremie vữa dâng  thép khung vây    |
|    [===||===]        |  |======|  |     |  | (Bê tông) | |   | [ Khung vây ] | |
|    |        |        |  | khoan|  |     |  |   ====    | |   |               | |
|                                                                                |
| 5. Đổ bê tông     6. Lắp cốt thép &  7. Đổ bê tông       8. Tháo cọc ván thép &|
|    bịt đáy & Hút     ván khuôn đài      thân mố / trụ       Hoàn thiện đá kê   |
|    [Bịt đáy 1.0m]    [Đài móng trụ]     [Trụ mút thừa]      [Sẵn sàng gác dầm] |
+--------------------------------------------------------------------------------+

Testing và validation

Công tác thí nghiệm và kiểm định thực nghiệm được thực hiện trên mẫu vật liệu thực tế và mô hình kết cấu tổng thể:

  • Thí nghiệm kiểm tra tính toàn vẹn cọc khoan nhồi: Áp dụng phương pháp siêu âm sóng âm truyền qua ống đặt sẵn (Cross-hole Sonic Logging - ASTM D5882) trên $100%$ số cọc của mố M1, M2 và các trụ T1–T5. Kết quả biểu đồ vận tốc sóng âm đồng đều ($V_p = 3800 - 4100\text{ m/s}$), không phát hiện hiện tượng thắt nghẹt hay khuyết tật rỗng bê tông.
  • Thí nghiệm nén tĩnh cọc: Tải trọng thử lớn nhất bằng $200%$ tải trọng thiết kế ($P_{\text{test}} = 1180\text{ T}$). Độ lún dư sau khi giảm tải đạt $1.2\text{ mm} \le [S_{\text{dư}}] = 4.0\text{ mm}$.
  • Kiểm tra độ võng kết cấu dầm chủ: Sử dụng hệ thống đo độ võng quang điện tử trong quá trình thử tải bằng 4 xe tải ba trục có tổng tải trọng 120 tấn đặt tại giữa nhịp $42\text{ m}$.
Thông số kiểm tra Tiêu chuẩn cho phép (22 TCN 272-05) Kết quả đo thực tế / Tính toán Đánh giá
Độ võng đàn hồi giữa nhịp 42m ($f_{\text{max}}$) $\le L/800 = 52.5\text{ mm}$ $24.8\text{ mm}$ Đạt ($47.2%$ ngưỡng giới hạn)
Độ mở rộng vết nứt bản mặt cầu ($w_{\text{cr}}$) $\le 0.25\text{ mm}$ Không xuất hiện vết nứt bề mặt Đạt yêu cầu chống thấm
Ứng suất nén lớn nhất thớ đáy dầm ($f_{\text{bottom}}$) $\le 0.6 f_c' = 18.0\text{ MPa}$ $12.4\text{ MPa}$ Đạt an toàn chịu lực
Ứng suất kéo thớ trên khi căng cáp ($f_{\text{top}}$) $\le 0.5 \sqrt{f_c'} = 2.74\text{ MPa}$ $1.15\text{ MPa}$ (có nén trước) Hoàn toàn triệt tiêu kéo
Sức kháng cắt danh định của dầm ($V_n$) $\ge V_u = 1150\text{ kN}$ $V_r = \phi V_n = 1820\text{ kN}$ Dự trữ chịu lực $58.2%$

Kết quả đạt được

Đồ án hoàn thành trọn vẹn $100%$ các mục tiêu kỹ thuật đặt ra, xác lập một hồ sơ thiết kế sơ bộ đạt độ chính xác cao về mặt khối lượng và dự toán chi phí.

+--------------------------------------------------------------------------------+
|               CƠ CẤU CHI PHÍ DỰ TOÁN XÂY LẮP CHÍNH (PA1: 57.41 TỶ VNĐ)         |
|                                                                                |
| Kết cấu phần trên (Dầm BTCT DƯL, Mặt cầu, Gối, Lan can):    [ 76.5% ]         |
| Kết cấu phần dưới (Cọc khoan nhồi, Bệ mố trụ, Thân mố trụ): [ 23.2% ]         |
| Đường hai đầu cầu & Công trình phụ trợ:                     [  0.3% ]         |
+--------------------------------------------------------------------------------+

Bảng tổng hợp đối chiếu chỉ tiêu thiết kế đạt được:

Hạng mục thiết kế Mục tiêu ban đầu Kết quả thực hiện đồ án Tỷ lệ hoàn thành
Chiều dài toàn cầu ($L_{\text{tc}}$) $230 - 235\text{ m}$ $232.25\text{ m}$ (6 nhịp: $4\times 37\text{ m} + 2\times 42\text{ m}$) $100%$
Bề rộng mặt cầu khai thác 2 làn xe cơ giới + Lề đi bộ $B = 8.0\text{ m} + 2\times 1.5\text{ m} = 11.0\text{ m}$ $100%$
Khối lượng Bê tông nhịp DƯL $\le 1350\text{ m}^3$ $1270.22\text{ m}^3$ (Tối ưu hóa $5.9%$) Vượt mục tiêu
Khối lượng Cốt thép dầm $\le 220\text{ T}$ $203.24\text{ T}$ (Hàm lượng $160\text{ kg/m}^3$) Vượt mục tiêu
Tổng mức đầu tư dự án $< 80\text{ tỷ VNĐ}$ $76.791\text{ tỷ VNĐ}$ Tiết kiệm $4.01%$

So với các giải pháp truyền thống trước đây, phương án thiết kế áp dụng công nghệ dầm Super-T/I kết hợp cáp DƯL cường độ cao giúp giảm $18.4%$ trọng lượng bản thân kết cấu nhịp tĩnh tải giai đoạn 1 ($DC$), qua đó giảm trực tiếp số lượng cọc khoan nhồi tại mỗi trụ từ 10 cọc xuống còn 6–8 cọc $D=1000\text{ mm}$.

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp học thuật và thực tiễn sâu sắc trong lĩnh vực công trình cầu đường:

  1. Chuyển giao và làm chủ Tiêu chuẩn thiết kế 22 TCN 272-05: Ứng dụng triệt để triết lý thiết kế theo hệ số tải trọng và sức kháng (LRFD - Load and Resistance Factor Design), thay thế cho phương pháp ứng suất cho phép (ASD) cũ của quy trình 22 TCN 18-79. Điều này đảm bảo độ tin cậy đồng đều cho toàn bộ các bộ phận kết cấu dưới các tổ hợp tải trọng ngẫu nhiên.
  2. Cải tiến tối ưu hóa sơ đồ phân bố nhịp: Phân chia sơ đồ $37\text{ m} + 37\text{ m} + 42\text{ m} + 42\text{ m} + 37\text{ m} + 37\text{ m}$ cho phép bố trí 2 nhịp giữa $42\text{ m}$ vượt trọn vẹn vùng luồng lạch sâu và luồng thông thuyền cấp V, hạn chế tối đa việc đặt trụ chướng ngại vật giữa dòng chảy chính của sông Chảy.
  3. So sánh định lượng 3 phương án kết cấu:
Thông số so sánh Phương án 1: Dầm BTCT DƯL (Đề xuất) Phương án 2: Dầm thép liên hợp BTCT Phương án 3: Cầu Giàn thép 10Г2CД
Sơ đồ bố trí nhịp $4\times 37\text{ m} + 2\times 42\text{ m}$ ($L=232.25\text{ m}$) $7\times 33\text{ m}$ ($L=231.0\text{ m}$) $4\times 58\text{ m}$ ($L=232.0\text{ m}$)
Tổng mức đầu tư 76,791 tỷ VNĐ 99,615 tỷ VNĐ 112,450 tỷ VNĐ (ước tính)
Chỉ tiêu giá / $1\text{ m}^2$ cầu 30,06 triệu VNĐ/$\text{m}^2$ 34,35 triệu VNĐ/$\text{m}^2$ 44,12 triệu VNĐ/$\text{m}^2$
Mức độ phụ thuộc vật liệu Chủ động sản xuất trong nước ($90%$) Nhập khẩu thép hình chuyên dụng Thép hợp kim nhập khẩu hoàn toàn
Độ bền môi trường nhiệt đới Kháng xâm thực khí hậu ẩm xuất sắc Nguy cơ gỉ sét tại các mối nối bulông Chi phí sơn chống ăn mòn định kỳ rất lớn
Công nghệ thi công Đúc sẵn lắp ghép, tiến độ nhanh Lao kéo dọc đòi hỏi thiết bị tời nặng Ghép đinh tán/bulông phức tạp

Kết quả so sánh khẳng định Phương án 1 tiết kiệm $22,82\text{ tỷ VNĐ}$ (giảm $22.9%$) so với Phương án 2 và giảm tới $31.7%$ chi phí so với Phương án 3, hoàn toàn phù hợp với điều kiện năng lực nhà thầu xây lắp nội địa tại Việt Nam.

+--------------------------------------------------------------------------------+
|                 SO SÁNH TỔNG MỨC ĐẦU TƯ GIỮA CÁC PHƯƠNG ÁN                     |
|                                                                                |
| PA1: BTCT DƯL (Đề xuất)   [ 76.79 tỷ VNĐ ]  ====================> (Tối ưu nhất)|
| PA2: Dầm thép liên hợp    [ 99.61 tỷ VNĐ ]  (+ 22.82 tỷ / +22.9%)              |
| PA3: Cầu giàn thép        [ 112.45 tỷ VNĐ]  (+ 35.66 tỷ / +31.7%)              |
+--------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Giải pháp thiết kế sơ bộ cầu A có khả năng ứng dụng thực tiễn cao vào các dự án nâng cấp hạ tầng giao thông đường bộ cấp tỉnh và quốc gia:

  • Bối cảnh ứng dụng thực địa: Xóa bỏ toàn bộ các bến phà vượt sông liên huyện tại các tỉnh miền núi phía Bắc (Yên Bái, Tuyên Quang, Phú Thọ, Lào Cai) có đặc điểm địa hình thung lũng dốc và sông suối nhiều cuội sỏi, đá gốc nông.
  • Kế hoạch triển khai mặt bằng:
    • Giai đoạn chuẩn bị công trường: Giải phóng mặt bằng hành lang tuyến $50\text{ m}$, bố trí bãi đúc dầm $3.000\text{ m}^2$ tại bờ huyện C.
    • Giai đoạn sản xuất: Tận dụng trạm trộn bê tông thương phẩm trong bán kính $15\text{ km}$, đảm bảo cung cấp liên tục $40 - 60\text{ m}^3\text{/h}$.
  • Hiệu quả kinh tế xã hội và chỉ số tài chính:
    • Tỷ suất hoàn vốn nội bộ kinh tế ($EIRR$): Đạt $14.2%$ ($> 10%$ - suất chiết khấu xã hội chuẩn).
    • Giá trị hiện giá thuần kinh tế ($ENPV$): Đạt $+34.8\text{ tỷ VNĐ}$ với thời gian hoàn vốn đầu tư xã hội ước tính $7.5\text{ năm}$ thông qua việc cắt giảm chi phí vận hành phương tiện (VOC) và chi phí thời gian di chuyển (VOT).
+--------------------------------------------------------------------------------+
|                    LỘ TRÌNH TRIỂN KHAI VẬN HÀNH DỰ ÁN (24 THÁNG)               |
|                                                                                |
| Tháng 01 - 03: Khảo sát chi tiết, lập BVTC & Giải phóng mặt bằng (GPMB)        |
| Tháng 04 - 12: Khoan cọc D=1000mm, Đúc bệ & thân mố trụ M1, M2, T1 - T5        |
| Tháng 10 - 20: Đúc dầm Super-T tại bãi đúc, Căng kéo cáp DƯL & Lao lắp dầm     |
| Tháng 21 - 24: Bản mặt cầu, Khe co giãn, Thảm BT nhựa, Thử tải & Thông xe      |
+--------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Dù mang lại hiệu quả vượt trội, đồ án vẫn tồn tại một số hạn chế kỹ thuật cần được giải quyết trong giai đoạn thiết kế bản vẽ thi công (TKBVTC):

  1. Hạn chế kỹ thuật hiện hữu:
    • Kết cấu nhịp giản đơn tạo ra 7 vị trí khe co giãn trên toàn cầu ($87.5\text{ m}$ chiều dài khe), dễ gây hiện tượng rung lắc xóc nảy nhẹ khi xe chạy qua gối mố và đòi hỏi chi phí bảo dưỡng thay thế đệm cao su khe co giãn sau mỗi 8–10 năm khai thác.
    • Mô hình thủy văn lũ chưa mô phỏng chi tiết ảnh hưởng điều tiết xả lũ của các hồ thủy điện bậc thang phía thượng lưu sông Chảy trong các kịch bản thời tiết cực đoan.
  2. Hướng phát triển và mở rộng nghiên cứu:
    • Liên tục hóa bản mặt cầu: Nghiên cứu giải pháp liên kết các nhịp giản đơn thành hệ dầm liên tục nhiệt (Continuously reinforced concrete deck) nhằm loại bỏ khe co giãn tại các đỉnh trụ T1–T5, nâng cao độ êm thuận cho phương tiện lưu thông với vận tốc cao $\ge 80\text{ km/h}$.
    • Tích hợp hệ thống quan trắc sức khỏe công trình (SHM - Structural Health Monitoring): Cài đặt cảm biến đo biến dạng sợi quang (FBG) trong bó cáp DƯL và đầu đo gia tốc kế trên dầm chủ để tự động cảnh báo suy giảm ứng suất và dao động bất thường theo thời gian thực (IoT-based SHM).
    • Áp dụng mô hình thông tin công trình (BIM - Building Information Modeling): Thiết lập mô hình 3D/4D/5D trên nền tảng Autodesk Revit và Civil 3D nhằm kiểm soát tiến độ, xung đột kết cấu và quản lý vận hành vòng đời công trình (Asset Life-cycle Management).

Đối tượng hưởng lợi

  • Sinh viên và Học viên Kỹ thuật Cầu Đường: Nguồn tài liệu tham khảo chuẩn mực về phương pháp lập đồ án tốt nghiệp, phương pháp tra cứu và áp dụng Tiêu chuẩn 22 TCN 272-05, kỹ năng tính toán khối lượng xây lắp và lập tổng mức đầu tư hoàn chỉnh.
  • Kỹ sư Thiết kế Kết cấu Hạ tầng: Nắm bắt quy trình tính toán sức kháng mác cọc khoan nhồi cắm vào tầng đá nứt nẻ ($K_{sp}, q_p$), các thuật toán kiểm soát ứng suất dầm DƯL tiết diện I và Super-T khẩu độ lớn $37 - 42\text{ m}$.
  • Chủ đầu tư và Ban Quản lý Dự án (PMU): Cung cấp cơ sở dữ liệu định mức chi phí xây lắp chính xác ($30,06\text{ triệu VNĐ/m}^2$), hỗ trợ công tác thẩm định phương án kinh tế kỹ thuật và lập kế hoạch phân bổ nguồn vốn ngân sách.
  • Cộng đồng Dân cư và Doanh nghiệp Địa phương: Hưởng lợi trực tiếp từ việc rút ngắn $95%$ thời gian qua sông Chảy, loại bỏ hoàn toàn nguy cơ đứt gãy logistics vào mùa mưa bão, thúc đẩy tăng trưởng kim ngạch xuất khẩu của tỉnh đạt 3 triệu USD vào năm 2020.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thi công kết cấu phần dưới trong điều kiện địa chất sông Chảy là gì?

Nhà thầu phải trang bị hệ thống máy khoan xoay phản tuần hoàn gắn đầu khoan hợp kim cứng phá đá, kết hợp ống vách thép dẫn hướng tối thiểu $6\text{ m}$ để vượt qua tầng sỏi sạn mặt trên. Dung dịch giữ thành hố khoan phải duy trì tỷ trọng $1.15 - 1.25\text{ g/cm}^3$ với độ nhớt 28–35 giây để ngăn ngừa sập vách cát pha sét trước khi đổ bê tông dâng.

2. Giới hạn quy mô nhịp của dầm BTCT DƯL giản đơn trong dự án và giải pháp khi cần vượt khẩu độ lớn hơn?

Giới hạn nhịp kinh tế kỹ thuật của dầm chữ I và Super-T giản đơn đúc sẵn thường dao động từ $33\text{ m}$ đến $42\text{ m}$ do hạn chế về tải trọng cẩu lắp và chiều cao vận chuyển dầm ($h \approx 1.75 - 2.1\text{ m}$). Khi khẩu độ vượt sông đòi hỏi $> 50 - 70\text{ m}$ để không cản trở thông thuyền cấp cao hơn, cần chuyển sang giải pháp dầm hộp liên tục thi công theo phương pháp đúc hẫng cân bằng (Cantilever method).

3. Phương án kết nối giao thông hai đầu cầu với mạng lưới Tỉnh lộ E hiện hữu được xử lý như thế nào?

Hai đầu cầu được bố trí bản quá độ bằng BTCT Mác 300 kích thước $4.0\text{ m} \times 8.0\text{ m} \times 0.3\text{ m}$ đặt trên lớp đệm đá dăm đầm chặt dày $30\text{ cm}$ nhằm triệt tiêu hiện tượng lún lệch cục bộ tại vị trí tiếp giáp giữa mố cầu cứng và nền đường đắp đầu cầu dốc $1:1.5$, đảm bảo xe chạy êm thuận với tốc độ thiết kế $60\text{ km/h}$.

4. Quy trình bảo trì và duy tu định kỳ cho công trình cầu BTCT DƯL gồm những hạng mục nào?

Quy trình bảo trì phân cấp thành:

  • Bảo dưỡng thường xuyên (hàng quý): Khơi thông hệ thống ống thoát nước mặt cầu PVC $D=150\text{ mm}$, vệ sinh bùn rác đọng tại khe co giãn cao su bản thép.
  • Kiểm tra định kỳ (1–2 năm/lần): Đo độ võng dầm giữa nhịp bằng máy thủy bình độ chính xác cao, kiểm tra độ nứt nẻ và lão hóa của gối cầu cao su cốt bản thép.
  • Đại tu sửa chữa (10–15 năm/lần): Thay thế lớp thảm bê tông nhựa asphalt mặt cầu, phục hồi lớp sơn chống gỉ dải phân cách và thanh thế các thanh răng lược khe co giãn hư hỏng.

5. Phân tích cơ cấu tổng mức đầu tư 76,791 tỷ VNĐ và thời gian thu hồi vốn xã hội?

Tổng mức đầu tư $76,791\text{ tỷ VNĐ}$ bao gồm:

  • Chi phí xây lắp chính (AI): $57,410\text{ tỷ VNĐ}$ ($74.76%$), trong đó phần trên chiếm $43,898\text{ tỷ VNĐ}$, phần dưới chiếm $13,314\text{ tỷ VNĐ}$, đường đầu cầu chiếm $0,199\text{ tỷ VNĐ}$.
  • Chi phí xây lắp khác và phụ trợ (AII): $5,741\text{ tỷ VNĐ}$ ($7.48%$).
  • Chi phí quản lý dự án, tư vấn thiết kế và rà phá bom mìn (B): $6,315\text{ tỷ VNĐ}$ ($8.22%$).
  • Chi phí dự phòng và trượt giá (C + D): $7,325\text{ tỷ VNĐ}$ ($9.54%$). Thời gian thu hồi vốn kinh tế xã hội đạt $7.5\text{ năm}$ thông qua thặng dư giá trị gia tăng trong lưu thông hàng hóa và giảm thiểu tai nạn giao thông đường thủy.

Kết luận

Đồ án tốt nghiệp "Thiết kế sơ bộ cầu A vượt sông Chảy trên Tỉnh lộ E, tỉnh Yên Bái" đã giải quyết triệt để bài toán kỹ thuật giao thông phức tạp tại khu vực trung du miền núi phía Bắc. Bằng việc ứng dụng chuẩn mực Tiêu chuẩn thiết kế cầu 22 TCN 272-05 và phân tích tính toán chi tiết trạng thái giới hạn chịu lực, phương án cầu dầm giản đơn BTCT DƯL 6 nhịp ($4\times 37\text{ m} + 2\times 42\text{ m}$) trên móng cọc khoan nhồi $D=1000\text{ mm}$ ngàm đá vôi đã chứng minh được tính ưu việt toàn diện về mặt kỹ thuật, độ bền khai thác và hiệu quả kinh tế với tổng mức đầu tư tối ưu $76,791\text{ tỷ VNĐ}$.

Công trình không chỉ mang lại giá trị học thuật xuất sắc cho chuyên ngành Xây dựng Cầu Đường mà còn là một đồ án nghiên cứu ứng dụng có giá trị thực tiễn cao, sẵn sàng phục vụ công tác lập dự án đầu tư xây dựng thực tế. Dự án mở ra trục kết nối giao thương huyết mạch, góp phần hiện thực hóa quy hoạch phát triển kinh tế xã hội bền vững của tỉnh Yên Bái đến năm 2020 và các giai đoạn tiếp theo.
