TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH MÔ ĐUN: SỬ DỤNG TRANG THIẾT BỊ VĂN PHÒNG

Tổng quan về giáo trình

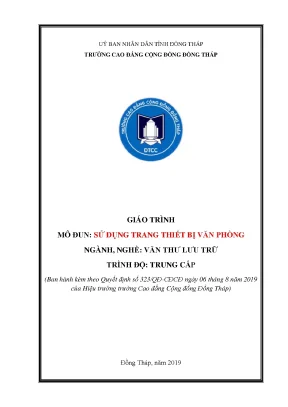

Giáo trình Mô đun: Sử dụng trang thiết bị văn phòng (Mã mô đun: TCN202) là tài liệu đào tạo chính quy được ban hành theo Quyết định số 323/QĐ-CĐCĐ ngày 06 tháng 8 năm 2019 của Hiệu trưởng Trường Cao đẳng Cộng đồng Đồng Tháp. Công trình do ThS. Trần Anh Điền làm Chủ biên, cùng sự tham gia biên soạn của đồng tác giả Nguyễn Thị Kim Hương.

Trong chương trình đào tạo ngành Văn thư lưu trữ trình độ Trung cấp, mô đun TCN202 thuộc khối kiến thức cơ sở bắt buộc. Về tiến trình đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung/đại cương nền tảng bao gồm: Pháp luật, Chính trị, Tin học, Giáo dục thể chất và Giáo dục quốc phòng.

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày rõ nguyên lý hoạt động của các nhóm máy văn phòng (máy in, máy quét ảnh, máy fax, máy photocopy, máy chiếu); nhận diện các dạng sự cố kỹ thuật thông thường.
  • Kỹ năng: Vận hành và cài đặt các thiết bị ngoại vi, thiết bị nhớ ngoài, card rời; chia sẻ thiết bị qua mạng nội bộ; thực hiện các thao tác xử lý lỗi kỹ thuật cơ bản.
  • Năng lực tự chủ và trách nhiệm: Xây dựng ý thức kỷ luật lao động, tinh thần trách nhiệm trong quản lý, khai thác và bảo quản tài sản công tại công sở.

Cấu trúc giáo trình gồm 06 bài học chuyên đề, tiếp cận theo mô hình kết hợp giữa quy chuẩn quản lý tài chính - hành chính nhà nước với hướng dẫn thao tác kỹ thuật thực nghiệm trên từng nhóm thiết bị cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc hóa qua 6 bài học:

  • Bài 1: Một số vấn đề chung về sử dụng trang thiết bị văn phòng (Mã bài: TCN202-01): Khái quát vai trò của thiết bị trong việc bảo đảm năng suất lao động; phân loại vật tư văn phòng và văn phòng phẩm; hệ thống hóa quy trình quản lý trang thiết bị trong cơ quan nhà nước qua 3 giai đoạn (hình thành, khai thác/bảo quản, thanh lý); quy định trách nhiệm của Thủ trưởng đơn vị và người sử dụng trực tiếp; tổng quan các nhóm thiết bị truyền thông, sao chụp, in ấn và hủy tài liệu.
  • Bài 2: Cài đặt và sử dụng máy in (Mã bài: TCN202-02): Phân loại công nghệ in (laser, in phun, in kim); chi tiết cấu tạo máy in phun (đầu in, motor bước, thanh cố định, khay nạp giấy/feeder, trục lăn, mạch điều khiển); phân tích hai công nghệ phun mực Thermal Drop-On-Demand và Piezo Drop-On-Demand; so sánh các hệ mực (water-based dye, water-based pigmented) và hệ màu (RGB, CMY, CMYK); quy trình in laser qua 6 bước vật lý; hướng dẫn cài đặt máy in cục bộ qua cổng LPT1/USB, cài đặt in qua mạng LAN, quản lý tác vụ in trong MS Word và xử lý sự cố kẹt giấy.
  • Bài 3: Cài đặt và sử dụng máy quét ảnh (Mã bài: TCN202-03): Phân loại máy quét (Flatbed, Mobile, ADF - nạp giấy tự động, Book Scanner ứng dụng công nghệ SEE™); cơ chế chuyển đổi quang điện qua 3 loại cảm biến (PMT, CCD, CIS); đặc tính các nguồn sáng (đèn huỳnh quang, đèn Cathode lạnh, đèn Xeon); phân biệt độ phân giải quang học và độ phân giải nội suy; quy trình cài đặt Driver, quét ảnh qua module Adobe Photoshop và quy trình 6 bước xử lý sự cố.
  • Bài 4: Cài đặt và sử dụng máy fax: Nguyên lý nhận diện ký tự đen/trắng, phương thức truyền tín hiệu từ máy sang máy hoặc từ PC sang máy fax; kỹ thuật cài đặt và khắc phục lỗi vận hành.
  • Bài 5: Sử dụng máy photocopy: Cơ chế sao chụp tài liệu văn bản; quy trình vận hành bảng điều khiển, thiết lập khổ giấy và xử lý lỗi kỹ thuật.
  • Bài 6: Lắp đặt và sử dụng máy chiếu: Cơ chế hội tụ nguồn sáng và thấu kính phóng đại; thao tác ghép nối máy tính với projector và kỹ thuật cân chỉnh khung hình.

Progression logic của giáo trình đi từ cơ sở pháp lý - quản trị công sở đến việc bóc tách cấu tạo cơ - điện tử, kết thúc bằng các bước cài đặt phần mềm và quy trình bảo dưỡng thực tế.

       [Bài 1: Quản trị & Cơ sở pháp trị tài sản công sở]
[Bài 2, 3: Thiết bị xử lý dữ liệu số]     [Bài 4, 5, 6: Thiết bị truyền thông & sao chiếu]
 - Máy in (Laser, Phun, Kim)               - Máy Fax
 - Máy quét (Flatbed, ADF, Book Scanner)   - Máy Photocopy, Máy chiếu Projector
         [Kỹ năng: Cài đặt Driver, Kết nối Mạng LAN, Khắc phục lỗi]

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết truyền dẫn và phản xạ ánh sáng trong số hóa tài liệu; nguyên lý biến đổi điện áp qua bộ chuyển đổi tương tự - số (ADC); lý thuyết phối trộn màu quang học và in ấn (RGB đối chiếu CMY/CMYK).
  • Core principles: Nguyên lý nhiệt phát bọt khí (Thermal Drop-On-Demand) với hiện tượng thoái hóa nhiệt Kogation; nguyên lý biến dạng tinh thể thạch anh (Piezoelectric); nguyên tắc tích điện âm một chiều qua trục lăn sơ cấp (PCR) và cảm ứng tĩnh điện quang học trong máy in laser.
  • Essential frameworks: Khung quản lý vòng đời tài sản công (Hình thành dự toán $\rightarrow$ Khai thác, kiểm kê định kỳ $\rightarrow$ Khấu hao và thanh lý công khai); khung 6 bước tạo ảnh laser (Làm sạch $\rightarrow$ Tích điện $\rightarrow$ Chép $\rightarrow$ Rửa ảnh $\rightarrow$ Chuyển ảnh $\rightarrow$ Định hình/nung chảy ở nhiệt độ $180^\circ\text{C}$).

Kỹ năng phát triển

  • Technical skills: Thao tác cài đặt trình điều khiển (Driver) qua tệp thực thi Setup.exe hoặc trình hướng dẫn Add Printer Wizard; cấu hình cổng kết nối LPT1, USB; cấu hình chia sẻ tài nguyên mạng (thao tác Share this printer và đường dẫn mạng \\<tên_máy_chủ>\<tên_máy_in>).
  • Analytical skills: Phân tích thông số kỹ thuật (DPI quang học so với DPI nội suy); chẩn đoán nguyên nhân lỗi phần cứng dựa trên biểu hiện vật lý (trang in sọc dọc/lem mực do hao mòn lưỡi gạt/trống từ; kẹt giấy do đặt lệch khay nạp hoặc giấy ẩm; máy quét không nhận tín hiệu do sai chế độ EPP/bi-directional trong BIOS).
  • Practical competencies: Vận hành phần mềm số hóa tài liệu (nhập ảnh từ module scan, hiệu chỉnh kích thước, lưu định dạng PDF, JPEG, PNG); thực hiện lệnh quản lý tác vụ in (Pause, Cancel) trên Windows nhằm hạn chế lỗi kẹt cơ học.

Phương pháp giảng dạy và học tập

Giáo trình định hình phương pháp sư phạm theo định hướng tích hợp (kết hợp lý thuyết nguyên lý và thực hành thao tác kỹ thuật):

+-------------------------------------------------------------+
|         MÔ HÌNH DẠY HỌC TÍCH HỢP NGHỀ VĂN THƯ              |
+-------------------------------------------------------------+
| 1. Giảng giải Nguyên lý Vật lý - Điện tử                    |
|    (Cơ chế nhiệt, áp điện, cảm ứng tĩnh điện, quang học)    |
+-------------------------------------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| 2. Thị phạm Thao tác Phần mềm & Giao tiếp Ngoại vi          |
|    (Add Printer Wizard, BIOS setup, Cài đặt Driver)         |
+-------------------------------------------------------------+
                               |
                               v
+-------------------------------------------------------------+
| 3. Thực hành Tình huống & Khắc phục Sự cố Kỹ thuật          |
|    (Xử lý kẹt giấy, khử lỗi cổng LPT, thông tắc đầu phun)   |
+-------------------------------------------------------------+
  • Pedagogical approach: Trình bày trực quan qua sơ đồ cấu tạo và các bước thực hiện tuần tự; gắn việc sử dụng thiết bị với bối cảnh vận hành văn phòng thực tế.
  • Bài tập và tình huống thực hành: Thiết lập bài tập tình huống về cấu hình mạng nội bộ cho máy in dùng chung giữa các máy trạm; xử lý tình huống máy in dừng hoạt động đột ngột hoặc xuất hiện ký tự lạ do lỗi đường truyền dữ liệu; quy trình xử lý khi máy in kéo nhiều tờ cùng lúc do giấy ẩm.
  • Practical exercises: Thực hành đấu nối thiết bị ngoại vi vào máy tính; thực hành số hóa tập lưu trữ văn bản bằng máy quét ADF và Book Scanner; thực hành vệ sinh hệ thống cơ đẩy giấy và mặt kính quang học.
  • Assessment methods: Đánh giá kết quả học tập thông qua hai trụ cột: bài kiểm tra lý thuyết (khả năng phân tích cấu tạo, nguyên lý thiết bị) và bài thi thực hành định lượng (tốc độ cài đặt driver, thao tác in hai mặt, cấu hình chia sẻ tài nguyên và tốc độ xử lý sự cố kỹ thuật).
  • Self-study guidelines: Người học thực hiện việc tự đọc tài liệu hướng dẫn kỹ thuật của nhà sản xuất (HP, Canon, Epson, Plustek); rèn luyện thói quen tắt máy qua nút nguồn để đầu in tự động rút về vị trí bảo vệ (parking); tuân thủ nguyên tắc định kỳ vận hành máy in ít nhất một lần mỗi tuần nhằm chống khô mực đầu phun.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ thiết bị số hóa: Giáo trình cập nhật các dòng máy quét chuyên dụng cho công tác văn thư lưu trữ như máy quét nạp giấy liên tục (ADF) và máy quét sách (Book Scanner) ứng dụng công nghệ SEE™ (Shadow Elimination Element), cho phép quét rõ nét tài liệu cách mép gáy sách 2mm mà không làm gãy gáy tài liệu.
  • Phân tích kỹ thuật chi tiết: Giáo trình so sánh bản chất kỹ thuật giữa đầu in nhiệt Thermal (dễ phát sinh hiện tượng Kogation, đầu phun gắn liền hộp mực như ở các model HP) và đầu in áp điện Piezo (sử dụng tinh thể thạch anh, bền bỉ, đầu in cố định trên thân máy như ở các model Epson). Đồng thời làm rõ sự khác biệt giữa mực gốc nước (water-based dye) dễ lem và mực sắc tố (pigment-based) có khả năng lưu trữ tài liệu bền vững.
  • Chuẩn hóa quy trình quản trị tài sản nhà nước: Tích hợp các quy định về quản lý tài sản công vào nội dung giảng dạy, bao gồm chế độ kiểm kê định kỳ/đột xuất, bảo quản tem kiểm kê, phân công trách nhiệm bảo quản tài sản và trình tự thành lập ban thanh lý tài sản đã hết thời gian khấu hao.
  • Minh chứng thiết bị thực tế: Sử dụng các dữ liệu kỹ thuật từ các dòng máy thương mại phổ biến trên thị trường để làm ví dụ minh họa (Canon i950, Canon i9900, Canon S-800, HP Photosmart 7960, Epson Stylus Photo R800, Plustek OpticBook A300, Plustek PS406U).

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và phương thức sử dụng
Sinh viên / Học viên Trung cấp Học viên chuyên ngành Văn thư lưu trữ sử dụng làm giáo trình học tập cốt lõi cho mô đun TCN202 nhằm tích lũy kiến thức cơ sở và rèn luyện kỹ năng thực hành nghề.
Yêu cầu tiên quyết (Prerequisites) Người học cần hoàn thành khối kiến thức tin học cơ bản (thao tác trên hệ điều hành Windows, quản trị tệp tin, soạn thảo MS Word) và các học phần đại cương.
Giảng viên chuyên ngành Sử dụng làm tài liệu giảng dạy chuẩn hóa, định hướng xây dựng đề cương bài giảng, thiết kế phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi đánh giá kỹ năng.
Cán bộ, công chức văn phòng Sử dụng làm tài liệu tra cứu nghiệp vụ, phục vụ việc tự chuẩn hóa kỹ năng khai thác thiết bị, thiết lập mạng chia sẻ và tự bảo trì máy móc văn phòng tại cơ quan, đơn vị.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này được biên soạn phục vụ cho đối tượng đào tạo nào?

Tài liệu được biên soạn chính thức cho học viên ngành Văn thư lưu trữ trình độ Trung cấp theo chương trình đào tạo của Trường Cao đẳng Cộng đồng Đồng Tháp. Ngoài ra, nội dung giáo trình phù hợp với nhân viên hành chính, văn thư tại các cơ quan, tổ chức có nhu cầu hoàn thiện kỹ năng vận hành thiết bị văn phòng.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi tiếp cận giáo trình?

Người học cần nắm vững kiến thức Tin học đại cương cơ bản, có khả năng thao tác trên hệ điều hành Windows (quản lý thư mục, cấu hình Control Panel, Device Manager) và sử dụng phần mềm soạn thảo văn bản.

3. Giáo trình này có điểm khác biệt gì so với các tài liệu hướng dẫn sử dụng thiết bị thông thường?

Giáo trình kết hợp đồng bộ hai khía cạnh: kiến thức quản lý hành chính - tài sản công (quy chế phân cấp quản lý, chế độ khấu hao, quy trình thanh lý) và phân tích sâu nguyên lý vật lý, cơ cấu cơ điện tử của từng loại thiết bị (PCR, CCD, CIS, Piezoelectric), thay vì chỉ thuần túy liệt kê hướng dẫn sử dụng đơn giản.

                           KHÁC BIỆT CỦA GIÁO TRÌNH
[Quản trị Hành chính - Công vụ]                            [Kỹ thuật & Công nghệ Chuyên sâu]
 - Quy trình 3 giai đoạn quản lý tài sản                    - Cơ cấu cơ học & cảm ứng tĩnh điện
 - Chế độ kiểm kê, khấu hao, thanh lý                       - Cơ chế quét CCD/CIS, nung mực laser
 - Phân cấp trách nhiệm người sử dụng                       - Phân loại mực (Dye/Pigment), hệ màu

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần kết hợp đọc hiểu lý thuyết về cấu tạo và nguyên lý hoạt động, sau đó thực hành trực tiếp các bước cài đặt driver, cấu hình chia sẻ mạng LAN, và làm quen với các thao tác bảo dưỡng định kỳ (vệ sinh kính quét, sấy khô giấy in, lệnh hủy in an toàn).

5. Tài liệu bổ trợ cần thiết khi học tập mô đun này gồm những gì?

Người học cần tham khảo thêm các văn bản quy định của Nhà nước về quản lý tài sản công trong cơ quan hành chính; quy chế quản trị nội bộ của đơn vị; cẩm nang kỹ thuật (User Manual) do các nhà sản xuất máy in, máy quét (Canon, HP, Epson, Plustek) ban hành kèm theo thiết bị.

Kết luận

Giáo trình Mô đun: Sử dụng trang thiết bị văn phòng (Mã mô đun: TCN202) do Trường Cao đẳng Cộng đồng Đồng Tháp ban hành là tài liệu cung cấp kiến thức nền tảng về nguyên lý cấu tạo, kỹ thuật vận hành và phương pháp bảo quản các trang thiết bị văn phòng thông dụng. Giá trị cốt lõi của tài liệu nằm ở tính chuẩn hóa nghiệp vụ, gắn kết chặt chẽ giữa thao tác kỹ thuật thực nghiệm và quy chuẩn quản lý tài sản công.

Lộ trình học tập khuyến nghị là tiếp cận từ khung lý thuyết quản lý chung, chuyển tiếp sang thực hành kết nối - cài đặt phần mềm trên từng thiết bị cụ thể và hoàn thiện bằng kỹ năng chẩn đoán, xử lý sự cố kỹ thuật. Để mở rộng năng lực thực hành, người học nên kết hợp nghiên cứu các tài liệu kỹ thuật chuyên sâu của từng hãng sản xuất và các quy định pháp luật hiện hành về quản lý tài sản công sở.
