Phân Tích Giáo Trình: Hướng Dẫn Sử Dụng AutoCAD Pro Design

Tổng quan về giáo trình

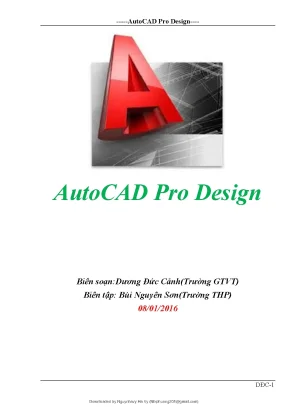

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD Pro Design" do tác giả Dương Đức Cảnh (Trường Đại học Giao thông Vận tải) biên soạn và Bùi Nguyên Sơn (Trường THP) biên tập, hoàn thành vào ngày 08/01/2016. Tài liệu được biên soạn phục vụ học phần Đồ họa kỹ thuật / CAD ứng dụng trong chương trình đào tạo kỹ sư công trình, kỹ thuật xây dựng dân dụng, cầu đường và kiến trúc.

Mục tiêu học tập của giáo trình hướng đến việc chuẩn hóa toàn bộ quy trình thiết lập môi trường đồ họa 2D theo Tiêu chuẩn Việt Nam (TCVN), tối ưu hóa hiệu năng phần mềm và nâng cao tốc độ thao tác lệnh trên nền tảng AutoCAD phiên bản 2015 (có khả năng tương thích ngược đến định dạng AutoCAD 2004).

Cấu trúc giáo trình đi từ cấu hình hệ thống (System & Options), thiết lập chuẩn hiển thị (Text Style, Dimension Style, Layer, Table Style, File Template), đến hệ thống lệnh vẽ, hiệu chỉnh đối tượng hình học và quản lý thuộc tính nâng cao (Hatch, Block, Attribute). Điểm đặc sắc của tài liệu nằm ở tính thực tiễn: giải quyết trực tiếp các sự cố vận hành phần cứng (lỗi giật chuột, xung đột bảo mật khi load AutoLISP), tích hợp công nghệ quản lý tỷ lệ ghi chú động (Annotative) và thiết lập hệ thống định danh Layer chuẩn hóa theo bộ môn kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trích xuất từ giáo trình bao gồm 2 chương nền tảng với logic phát triển từ thiết lập hệ thống đến thực thi đồ họa:

  • Chương 1: Thiết lập môi trường bản vẽ:

    • Cấu hình hộp thoại Options (Lệnh op): Tùy biến 9 tab chức năng. Tab Files quản lý đường dẫn; tab Display đổi màu nền Sheet/Layout sang Black, tăng Arc and circle smoothness lên 2000–3000, tăng Crosshair size lên 100; tab Open and Save thiết lập định dạng lưu mặc định AutoCAD 2004/LT2004 Drawing (*.dwg), thời gian Automatic save 5 phút, hiển thị 9 file mở gần nhất kèm đường dẫn đầy đủ (Display full path in title), cài đặt bảo mật Security Options; tab Plot and Publish cấu hình máy in mặc định (máy in thực tế hoặc Foxit Reader PDF Printer) và hướng dẫn thêm máy in mạng HP 5200 qua IP; tab System xử lý lỗi giật con trỏ chuột trên AutoCAD 2015 bằng cách tắt Hardware Acceleration và bật Smooth line display, mở khóa bảo mật AutoLISP qua Executable File Settings (Load from all locations without a warning) và nạp LISP vĩnh viễn vào Startup Suite qua lệnh appload (ap); tab User Preferences tắt Right-click Customization để lặp lệnh nhanh, chuyển Insertion scale về Millimeters, tắt tính năng Make new dimensions associative; tab Drafting và Selection căn chỉnh kích thước AutoSnap Marker, Aperture, Pickbox và Grip size.
    • Chọn đơn vị bản vẽ (Lệnh UN): Khởi tạo bản vẽ với acadiso.dwt. Chiều dài (Length) chọn Decimal; độ chính xác (Precision) cho bản vẽ cầu/dân dụng là 0, bản vẽ đường là 0.00. Đơn vị chèn (Insertion scale) là mm (cầu, dân dụng) hoặc m (đường).
    • Kích thước khổ giấy chuẩn (Tỉ lệ 1:1): Quy định kích thước $X \times Y$ và khoảng bo viền cho các khổ A4 ($297 \times 210\text{ mm}$, viền 20–40), A3 ($420 \times 297\text{ mm}$, viền 20–40), A2 ($594 \times 420\text{ mm}$, viền 20–40), A1 ($841 \times 594\text{ mm}$, viền $15 \times 15$), A0 ($1189 \times 841\text{ mm}$, viền $15 \times 15$).
    • Chế độ truy bắt điểm và phím tắt (Lệnh DS/OS): Khuyến nghị kích hoạt 7 chế độ cốt lõi: Endpoint, Midpoint, Center, Quadrant, Intersection, Perpendicular, Nearest. Hệ thống hóa phím chức năng F1–F12 và các tổ hợp Ctrl (Ctrl+1: Modify, Ctrl+2: DesignCenter, Ctrl+5: Sheet Set, Ctrl+7: Phục hồi bản vẽ, Ctrl+8: QuickCalc, Ctrl+9: Command line, Ctrl+Shift+V: Dán thành Block).
    • Hiệu chỉnh kiểu chữ (Lệnh ST): Xây dựng 3 kiểu text chuẩn với font Unicode (Arial): DIM (Regular, chiều cao in 2.8), TXTS (Regular, chiều cao in 2.5, Width factor 1.0), TXTD (Bold, chiều cao in 3.2, Width factor 1.2). Khai thác tính năng Annotative, hướng dẫn dùng lệnh DT để ghi chữ độc lập và lệnh TXTEXP phá chữ thành Polyline.
    • Hiệu chỉnh kiểu kích thước (Lệnh D/DDIM): Thiết lập chi tiết các tab Line (khoảng nhô Extend beyond ticks và Extend beyond dim lines $= 0.5 \times \text{Text height}$), Symbols and Arrows (chọn Architectural tick cho kiến trúc), Text (vị trí Above, hướng Aligned with dimension line), Fit (Always keep text between ext lines, thiết lập tỷ lệ Annotation hoặc Use overall scale of), Primary Units (Decimal theo TCVN, làm tròn, khử số 0 vô nghĩa Zero suppression), Alternate Units và Tolerances (các phương pháp tính dung sai Symmetrical, Deviation, Limits, Basic). Cung cấp hệ thống lệnh đo chuyên dụng: DLI, DAL, DI, DCO, DRA, DDI, DAR, DBA, DOR, DAN, DDA, DIMREGEN, DIMASSOC = 2.
    • Quản lý hệ thống Layer (Lệnh LA): Quy ước tên layer 3 cụm [Bộ môn]-[Phần Layer]-[Ý nghĩa]. Phân loại hệ thống layer cho Kiến trúc (A-) và Hạ tầng kỹ thuật (C-). Quy định 5 bề dày nét in tiêu chuẩn: Nét rất mảnh (0.05mm), Nét mảnh (0.09mm), Nét thường (0.25mm), Nét đậm (0.50mm), Nét rất đậm (1.00mm). Cung cấp nhóm lệnh quản lý layer nâng cao: LAYOFF, LAYON, LAYISO, LAYUNISO, LAYMCUR, LAYCUR, LTS, LAYWALK, LAYMRG, LAYTRANS, LAYFRZ, LAYTHW, LAYLCK, LAYULK.
    • Hiệu chỉnh TableStyle (Lệnh TS) và Tạo Template (.dwt): Quy chuẩn chiều cao chữ Title (3.5) và Data/Header theo Annotative; quy trình 4 bước đóng gói môi trường thành file mẫu .dwt và gán vào đường dẫn Default Template File Name for QNEW.

  • Chương 2: Các lệnh vẽ cơ bản – Hatch – Attribute Definition – Block:

    • Các lệnh dựng hình và biên tập: Danh mục phím tắt chuẩn (L, PL, EL, C, SPL, PO, ML, SO, H, AL, AR, CO, DO, DT, I, J, LA, MI, M, RAY, RO, SC, WE, XL, ED, REC).
    • Hiệu chỉnh Hatch (Lệnh H): Các tham số điều khiển mẫu mặt cắt (Type, Pattern, Scale, Angle), ranh giới (Pick points, Select objects, Remove boundaries), tùy chọn Associative, Create separate hatches, thứ tự hiển thị Draw order và phát hiện đảo vùng Islands detection.

Kiến thức nền tảng được xây dựng

  1. Nguyên lý chuẩn hóa đồ họa kỹ thuật theo TCVN: Xây dựng hệ thống bản vẽ đồng nhất từ khổ giấy, khung tên, tỷ lệ hiển thị, độ chính xác thập phân đến phân cấp nét vẽ (nét đậm gấp đôi nét thường $2b = 0.70\text{ mm}$ khi $b = 0.35\text{ mm}$, nét mảnh bằng nửa nét thường $b/2$).
  2. Nguyên lý cấu trúc dữ liệu bản vẽ theo lớp (Layer Hierarchy): Tổ chức thông tin đồ họa có hệ thống giúp kiểm soát hiển thị, in ấn và chuyển đổi dữ liệu liên ngành thông qua các bộ lọc thuộc tính.
  3. Cơ chế tỷ lệ ghi chú động (Annotative Scaling): Giải quyết mối quan hệ giữa không gian mô hình (Model Space) và không gian trình bày (Paper Space/Layout), cố định chiều cao text và kích thước dim trên bản in mà không cần nhân hệ số tỷ lệ thủ công.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Làm chủ toàn bộ bảng lệnh tắt và biến hệ thống trong AutoCAD 2015; thiết lập, lưu trữ và triển khai tệp mẫu acadiso.dwt; xử lý triệt để các lỗi xung đột phần cứng và bảo mật phần mềm.
  • Kỹ năng phân tích (Analytical Skills): Phân tích cấu trúc layer của bản vẽ đối tác bằng LAYWALK; chuẩn hóa và đồng bộ hóa layer khác biệt về tiêu chuẩn nội bộ bằng LAYTRANS và LAYMRG.
  • Năng lực thực hành (Practical Competencies): Vận hành thao tác vẽ tốc độ cao với quy tắc "Space thay cho Enter"; đo vẽ kích thước chính xác với kiểm soát dung sai hình học; quản lý in ấn thông qua máy in ảo PDF và thiết lập nét in chuẩn.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình sử dụng phương pháp hướng dẫn kỹ thuật tuần tự (step-by-step technical instructions), kết hợp giữa việc giải thích nguyên lý của tham số lệnh và chỉ định giá trị thiết lập tối ưu. Mọi hướng dẫn đều đi kèm thao tác cụ thể trên giao diện hộp thoại hoặc dòng lệnh (Command line).

Bài tập và thực hành thực tế

  • Bài tập cấu hình hệ thống: Thực hành thiết lập từ đầu môi trường bản vẽ trên phần mềm AutoCAD 2015 mới cài đặt, lưu thành công file template cá nhân hóa và cấu hình khởi động mặc định qua QNEW.
  • Bài tập cài đặt thiết bị xuất bản: Cấu hình thêm máy in mạng HP 5200 qua giao thức chia sẻ IP và cấu hình máy in ảo Foxit Reader PDF Printer để trích xuất hồ sơ bản vẽ định dạng PDF.
  • Bài tập đo vẽ và căn chỉnh: Thực hành chuỗi lệnh đo kích thước (DLI, DAL, DCO, DBA), khóa chân dim bằng DDA, xử lý kích thước trên Layout bằng DIMASSOC = 2 và DIMREGEN.

Đánh giá và tự học

  • Tiêu chí đánh giá: Đánh giá dựa trên độ chuẩn xác của file bản vẽ mẫu .dwg/.dwt: đúng hệ đơn vị, bảng layer phân tách rõ ràng, text không bị lỗi font Unicode/SHX, kích thước hiển thị đúng chiều cao tiêu chuẩn khi in.
  • Hướng dẫn tự học: Người học cần luyện thói quen sử dụng bàn phím tay trái kết hợp chuột tay phải; thay thế hoàn toàn phím Enter bằng phím Space; chủ động tra cứu bảng phím tắt F1–F12 và danh mục lệnh vẽ cơ bản để tối ưu hóa thời gian thao tác.

Điểm nổi bật và cập nhật

  1. Xử lý sự cố kỹ thuật đặc thù trên AutoCAD 2015:

    • Cung cấp giải pháp xử lý triệt để hiện tượng giật lag con trỏ chuột khi thao tác lệnh trên bản 2015 bằng cách cấu hình lại Graphics Performance (tắt Hardware Acceleration, bật Smooth line display).
    • Xử lý xung đột cảnh báo bảo mật khi tải file AutoLISP trong thẻ System (Load from all locations without a warning) và hướng dẫn lưu trữ LISP vĩnh viễn qua Startup Suite.

  2. Ứng dụng tính năng Annotative trong quản lý bản vẽ:

    • Loại bỏ phương thức quản lý kích thước và chữ viết thủ công truyền thống (vốn phải tạo nhiều kiểu Dim/Text nhân theo hệ số tỷ lệ 1:1, 1:5, 1:10...).
    • Chỉ cần thiết lập một kiểu DIM và các kiểu TXTS (2.5mm), DIM (2.8mm), TXTD (3.2mm) kết hợp kích hoạt thuộc tính Annotative, phần mềm sẽ tự động căn chỉnh tỷ lệ theo khung nhìn hiện hành.

  3. Quy chuẩn hóa hệ thống quản lý Layer đa ngành:

    • Cung cấp bảng mã layer phân định rõ ràng cho chuyên ngành Kiến trúc (Architect - tiền tố A-) và Hạ tầng kỹ thuật (Civil - tiền tố C-).
    • Tích hợp hệ thống lệnh quản lý layer chuyên sâu (LAYWALK, LAYTRANS, LAYMRG, LAYISO, LAYFRZ) giúp tinh gọn quá trình xử lý hồ sơ bản vẽ nhận từ các đơn vị phối hợp.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và phương thức sử dụng Yêu cầu điều kiện tiên quyết
Sinh viên kỹ thuật (Năm 2 trở lên: Cầu đường, Xây dựng, Kiến trúc, Hạ tầng) Sử dụng làm tài liệu học tập học phần Đồ họa kỹ thuật, thực hành thực hiện đồ án môn học và đồ án tốt nghiệp. Đã hoàn thành học phần Hình họa – Vẽ kỹ thuật; hiểu các quy ước về hình chiếu, mặt cắt.
Giảng viên đại học & cao đẳng Sử dụng làm đề cương bài giảng thực hành, chuẩn hóa biểu mẫu bản vẽ nộp bài của sinh viên theo chuẩn TCVN. Nắm vững phương pháp giảng dạy đồ họa kỹ thuật và các quy chuẩn thiết kế chuyên ngành.
Kỹ sư & Người tự học Tra cứu nhanh tham số lệnh, khắc phục lỗi hệ thống CAD, chuẩn hóa hệ thống template và nâng cao tốc độ vẽ. Có kiến thức cơ bản về sử dụng máy tính và đọc hiểu bản vẽ kỹ thuật chuyên ngành.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho sinh viên khối kỹ thuật (Giao thông Vận tải, Xây dựng, Kiến trúc, Hạ tầng) và kỹ sư cần xây dựng quy trình thiết lập bản vẽ 2D chuyên nghiệp, đồng bộ theo tiêu chuẩn kỹ thuật.

2. Cần kiến thức nền tảng nào trước khi tiếp cận tài liệu?

Người học cần nắm vững kiến thức Hình họa – Vẽ kỹ thuật cơ bản, các quy ước biểu diễn hình chiếu vuông góc, mặt cắt, ký hiệu vật liệu và hệ đo lường kỹ thuật.

3. Điểm khác biệt của tài liệu so với các tài liệu hướng dẫn CAD thông thường là gì?

Tài liệu tập trung vào chuẩn hóa môi trường làm việc thực tế: hướng dẫn giải quyết các lỗi phần cứng/bảo mật trên AutoCAD 2015, quản lý tỷ lệ bằng công nghệ Annotative, thiết lập hệ thống Layer liên ngành và tối ưu hóa tốc độ vẽ bằng phím Space và lệnh tắt chuyên dụng.

4. Làm sao để tự học hiệu quả với tài liệu này?

Người học nên cài đặt phần mềm AutoCAD (khuyến nghị bản 2015 hoặc mới hơn), thực hành từng bước từ cấu hình Options, thiết lập hoàn chỉnh file mẫu .dwt cá nhân, sau đó luyện tập các lệnh vẽ và đo kích thước theo bảng tổng hợp.

5. Tài liệu có cung cấp tài nguyên bổ trợ nào không?

Giáo trình cung cấp liên kết tải bộ Font AutoCAD đầy đủ (hỗ trợ cả Unicode và font SHX chuyên ngành) kèm video hướng dẫn cài đặt và phương pháp nạp AutoLISP tự động vào phần mềm.

Kết luận

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD Pro Design" của tác giả Dương Đức Cảnh và Bùi Nguyên Sơn cung cấp giải pháp toàn diện cho việc thiết lập và làm chủ môi trường đồ họa kỹ thuật 2D theo chuẩn TCVN.

Lộ trình tiếp cận được định hình chặt chẽ qua 4 giai đoạn: Cấu hình hệ thống phần mềm (Options & Units) $\rightarrow$ Chuẩn hóa các định dạng hiển thị (Text, Dim, Layer, Table) $\rightarrow$ Đóng gói tệp mẫu chuẩn (.dwt) $\rightarrow$ Thực thi dựng hình và biên tập bản vẽ sản xuất. Đây là tài liệu phục vụ hiệu quả cho công tác giảng dạy, học tập đồ án và triển khai hồ sơ kỹ thuật trong thực tế ngành công trình.
