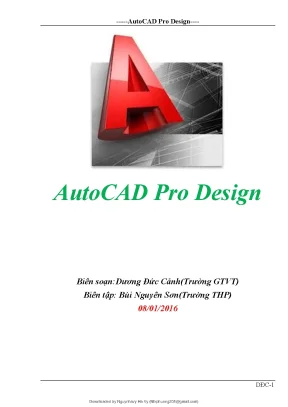

Giáo Trình Hướng Dẫn Sử Dụng AutoCAD Pro Design Phần 1

Giáo trình về autocad pro design phần 1 dương đức cảnh, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến nâng cao.

• Tác giả: Dương Đức Cảnh
• Người hướng dẫn: Bùi Nguyên Sơn
• Trường học: Trường GTVT
• Chuyên ngành: AutoCAD
• Đề tài: Hướng Dẫn Sử Dụng AutoCAD Pro Design Phần 1
• Loại tài liệu: sách hướng dẫn
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: THIẾT LẬP MÔI TRƯỜNG BẢN VẼ
• 1.1. CÁC THIẾT LẬP CẦN THIẾT TRONG HỘP THOẠI OPTION
• 1.2. CHỌN ĐƠN VỊ BẢN VẼ
• 1.4. CHẾ ĐỘ ONSNAP AND MỘT SỐ PHÍM TẮT NÂNG CAO
• 1.6. HIỆU CHỈNH DIMENSION VÀ LỆNH ĐO

Tóm tắt

I. Hướng Dẫn Sử Dụng AutoCAD Pro Design Tổng Quan và Giới Thiệu

AutoCAD Pro Design là phần mềm thiết kế đồ họa mạnh mẽ, được sử dụng rộng rãi trong ngành kiến trúc và kỹ thuật. Phần mềm này cung cấp nhiều tính năng hữu ích giúp người dùng tạo ra các bản vẽ chính xác và chuyên nghiệp. Trong phần này, sẽ giới thiệu tổng quan về AutoCAD Pro Design, các tính năng nổi bật và lý do tại sao phần mềm này trở thành lựa chọn hàng đầu cho các chuyên gia thiết kế.

1.1. Tính Năng Nổi Bật Của AutoCAD Pro

AutoCAD Pro cung cấp nhiều tính năng như vẽ 2D, 3D, và các công cụ thiết kế thông minh. Những tính năng này giúp tăng hiệu suất làm việc và giảm thiểu thời gian thiết kế.

1.2. Lợi Ích Khi Sử Dụng AutoCAD Pro

Sử dụng AutoCAD Pro giúp người dùng tiết kiệm thời gian, nâng cao độ chính xác và dễ dàng chia sẻ bản vẽ với đồng nghiệp. Phần mềm cũng hỗ trợ nhiều định dạng file khác nhau.

II. Vấn Đề Thường Gặp Khi Sử Dụng AutoCAD Pro Design

Mặc dù AutoCAD Pro Design rất mạnh mẽ, nhưng người dùng vẫn gặp phải một số vấn đề trong quá trình sử dụng. Những vấn đề này có thể ảnh hưởng đến hiệu suất làm việc và chất lượng bản vẽ. Phần này sẽ đề cập đến một số thách thức phổ biến và cách khắc phục chúng.

2.1. Các Vấn Đề Kỹ Thuật Thường Gặp

Người dùng thường gặp phải các vấn đề như lỗi phần mềm, không tương thích với hệ điều hành, hoặc thiếu tài nguyên hệ thống. Những vấn đề này có thể gây gián đoạn trong quá trình làm việc.

2.2. Cách Khắc Phục Các Vấn Đề Kỹ Thuật

Để khắc phục các vấn đề kỹ thuật, người dùng nên thường xuyên cập nhật phần mềm, kiểm tra cấu hình hệ thống và sử dụng các công cụ hỗ trợ từ cộng đồng.

III. Phương Pháp Thiết Lập Môi Trường Bản Vẽ Trong AutoCAD Pro

Thiết lập môi trường bản vẽ là bước quan trọng để đảm bảo quá trình thiết kế diễn ra suôn sẻ. Phần này sẽ hướng dẫn cách thiết lập các thông số cần thiết trong AutoCAD Pro để tối ưu hóa trải nghiệm sử dụng.

3.1. Thiết Lập Các Tùy Chọn Trong Hộp Thoại Option

Người dùng có thể truy cập hộp thoại Option bằng lệnh 'op' để thiết lập các đường dẫn và tùy chọn hiển thị. Việc này giúp cá nhân hóa môi trường làm việc theo nhu cầu.

3.2. Cách Tăng Cường Hiệu Suất Hiển Thị

Để cải thiện hiệu suất hiển thị, người dùng nên điều chỉnh các cài đặt như độ mịn của đường tròn và kích thước con trỏ chuột. Những điều chỉnh này giúp tăng cường trải nghiệm sử dụng.

IV. Ứng Dụng Thực Tiễn Của AutoCAD Pro Trong Thiết Kế

AutoCAD Pro không chỉ là công cụ thiết kế mà còn là nền tảng cho nhiều ứng dụng thực tiễn trong ngành xây dựng và kiến trúc. Phần này sẽ khám phá các ứng dụng thực tiễn của phần mềm trong các dự án thiết kế.

4.1. Ứng Dụng Trong Ngành Kiến Trúc

AutoCAD Pro được sử dụng để tạo ra các bản vẽ kiến trúc chi tiết, từ thiết kế mặt bằng đến phối cảnh 3D. Điều này giúp các kiến trúc sư truyền đạt ý tưởng của mình một cách rõ ràng.

4.2. Ứng Dụng Trong Ngành Kỹ Thuật

Trong ngành kỹ thuật, AutoCAD Pro hỗ trợ thiết kế các hệ thống cơ điện, đường ống và cấu trúc. Phần mềm giúp đảm bảo tính chính xác và hiệu quả trong quá trình thiết kế.

V. Kết Luận Tương Lai Của AutoCAD Pro Design

AutoCAD Pro Design tiếp tục phát triển và cải tiến để đáp ứng nhu cầu ngày càng cao của người dùng. Phần này sẽ tóm tắt những điểm mạnh của phần mềm và dự đoán xu hướng tương lai trong thiết kế.

5.1. Xu Hướng Phát Triển Của AutoCAD

Tương lai của AutoCAD Pro sẽ tập trung vào việc tích hợp công nghệ mới như AI và VR để nâng cao trải nghiệm người dùng và tối ưu hóa quy trình thiết kế.

5.2. Lời Khuyên Cho Người Dùng Mới

Người dùng mới nên tìm hiểu kỹ các tính năng của AutoCAD Pro và tham gia các khóa học để nâng cao kỹ năng. Việc này sẽ giúp họ tận dụng tối đa phần mềm trong công việc.

Nội dung chính

Tổng quan về giáo trình

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD Pro Design Phần 1" được biên soạn bởi tác giả Dương Đức Cảnh (Trường Đại học Giao thông Vận tải) và biên tập bởi Bùi Nguyên Sơn (Trường THP), hoàn thiện vào ngày 08/01/2016. Tài liệu được thiết kế nhằm phục vụ khối kiến thức đồ họa kỹ thuật ứng dụng trong chương trình đào tạo kỹ sư công trình, kỹ sư giao thông, kiến trúc sư và các chuyên ngành kỹ thuật liên quan đến thiết kế hỗ trợ bởi máy tính (CAD).

Về mục tiêu học tập (learning outcomes), giáo trình cung cấp phương pháp thiết lập chuẩn hóa hệ thống làm việc trong phần mềm AutoCAD (trọng tâm phiên bản AutoCAD 2015 và các phiên bản mở rộng), hình thành năng lực chuẩn hóa bản vẽ kỹ thuật theo Tiêu chuẩn Việt Nam (TCVN), quản lý đối tượng đồ họa nâng cao qua hệ thống lớp (Layer), quy chuẩn tỷ lệ hiển thị chữ (Text Style), kích thước (Dimension Style), bảng biểu (Table Style) và khai thác hệ thống lệnh vẽ - chỉnh sửa cơ bản.

Cấu trúc tài liệu được tổ chức tuần tự theo logic thực hành kỹ thuật chuyên sâu:

• Chương 1: Thiết lập môi trường bản vẽ: Tập trung cấu hình hệ thống Options (op), quản lý đơn vị (UN), thiết lập quy chuẩn khổ giấy kỹ thuật (A4 đến A0), chế độ truy bắt điểm Osnap, phím tắt chức năng, quy chuẩn font chữ và kích thước (tích hợp tính năng Annotative), hệ thống Layer chuyên ngành kiến trúc - hạ tầng, định dạng bảng (TS) và lưu trữ tệp mẫu Template (.dwt).
• Chương 2: Các lệnh vẽ cơ bản – Hatch – Attribute Definition – Block: Cung cấp danh mục các lệnh hình học cơ bản, thao tác biến đổi đối tượng và nguyên lý hiệu chỉnh mẫu mặt cắt vật liệu (Hatch).

Điểm đặc thù của tài liệu là phương pháp tiếp cận hướng đến chuẩn hóa dữ liệu đầu ra: loại bỏ các thao tác vẽ tự do không kiểm soát, tập trung xây dựng tệp mẫu (Template) mang tính hệ thống nhằm tối ưu hóa tốc độ xuất bản vẽ và khả năng tương thích liên ngành.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung phần 1 của giáo trình bao quát hai khối kiến thức nền tảng trong quy trình thiết kế kỹ thuật:

1. Chương 1: Thiết lập môi trường bản vẽ

• Cấu hình hệ thống qua hộp thoại Option (op):
  • Tab Files: Thiết lập và bổ sung đường dẫn hệ thống mặc định (Add/Browse).
  • Tab Display: Chuyển đổi màu nền không gian làm việc (Colors... $\rightarrow$ Sheet/Layout $\rightarrow$ Uniform background $\rightarrow$ Black), tăng độ mịn hiển thị đường cong (Arc and circle smoothness lên $2000 - 3000$), mở rộng kích thước sợi tóc con trỏ chuột (Crosshair size $= 100$).
  • Tab Open and Save: Quy chuẩn định dạng lưu tệp tương thích ngược (AutoCAD 2004/LT2004 Drawing (*.dwg)), thiết lập thời gian tự động sao lưu (Automatic save $= 5$ phút), hiển thị danh sách 9 tệp gần nhất và cấu hình mật khẩu bảo mật tệp (Security Options).
  • Tab Plot and Publish: Cài đặt thiết bị xuất mặc định (Foxit Reader PDF Printer hoặc máy in mạng), quy trình kết nối máy in qua mạng nội bộ bằng trình hướng dẫn Add-A-Plotter Wizard (kết nối máy in HP 5200 qua địa chỉ IP).
  • Tab System: Xử lý lỗi giật/lag trỏ chuột trên AutoCAD 2015 thông qua việc tắt Hardware Acceleration trong Graphics Performance và kích hoạt Smooth line display; thiết lập bảo mật thực thi mã Lisp (Executable File Settings $\rightarrow$ Load from all locations without a warning) và phương pháp nạp Lisp vĩnh viễn vào Startup Suite qua lệnh appload (ap).
  • Tab User Preferences: Tùy biến hành vi chuột phải (Right-click Customization), xác lập đơn vị chuyển đổi bản vẽ nguồn và đích (Insertion scale $= \text{Millimeters}$), vô hiệu hóa liên kết kích thước động không kiểm soát (Make new dimensions associative).
  • Tab Drafting & Selection: Hiệu chỉnh kích thước ô vuông bắt điểm (AutoSnap Marker Size), vòng ngắm (Aperture Size), hộp chọn đối tượng (Pickbox size) và điểm điều khiển (Grip size).
• Xác lập đơn vị đo lường (UN - Units): Lựa chọn tệp mẫu chuẩn acadiso.dwt; chiều dài kiểu Decimal với độ chính xác số thập phân tùy biến ($0$ cho bản vẽ kiến trúc/dân dụng/công nghiệp; $0.00$ cho bản vẽ đường giao thông); góc kiểu Decimal Degrees; đơn vị chèn mm hoặc m.
• Quy chuẩn kích thước khổ giấy (Tỉ lệ 1:1): Xác lập thông số tọa độ $X \times Y$ và kích thước đường bo viền cho các khổ giấy từ A4 ($297 \times 210\text{ mm}$), A3 ($420 \times 297\text{ mm}$), A2 ($594 \times 420\text{ mm}$), A1 ($841 \times 594\text{ mm}$) đến A0 ($1189 \times 841\text{ mm}$).
• Hệ thống truy bắt điểm Osnap và phím chức năng: Cấu hình các phương thức bắt điểm cốt lõi (Endpoint, Midpoint, Center, Quadrant, Intersection, Perpendicular, Nearest); hệ thống phím tắt chức năng từ F1 đến F12 và các tổ hợp phím quản lý giao diện (Ctrl+1 cho bảng thuộc tính, Ctrl+2 cho DesignCenter, Ctrl+8 cho máy tính QuickCalc, Ctrl+9 cho dòng lệnh Command, Ctrl+Shift+V để dán tạo khối nhanh).
• Quy chuẩn chữ viết (Text Style - ST): Thiết lập các kiểu chữ tiêu chuẩn DIM, TXTS, TXTD sử dụng font Unicode (Arial) hoặc font SHX mở rộng; ứng dụng thuộc tính Annotative để tự động hóa tỷ lệ chiều cao chữ in ($2.5\text{ mm}$, $2.8\text{ mm}$, $3.2\text{ mm}$); ứng dụng lệnh ghi chữ nhanh DT, chữ khối MT và phá vỡ cấu trúc chữ thành Polyline bằng lệnh TXTEXP.
• Hiệu chỉnh kiểu ghi kích thước (Dimension Style - D / DDIM): Cấu hình toàn diện các tab Lines, Symbols and Arrows, Text, Fit, Primary Units, Alternate Units, Tolerances; nguyên tắc gán biến tỷ lệ Annotative hoặc hệ số phóng đại Use overall scale of; danh mục lệnh đo chuyên dụng: DLI (đo thẳng), DAL (đo xiên), DCO (đo nối tiếp), DRA (bán kính), DDI (đường kính), DAR (chiều dài cung), DBA (đo song song dồn tích), DOR (tọa độ điểm), DAN (đo góc), DDA (cố định chân dim), DIMASSOC ($= 2$).
• Phân loại và quản lý hệ thống Layer (LA):
  • Quy tắc đặt tên 3 thành phần: [Mã bộ môn]-[Phân loại đối tượng]-[Chi tiết] (Ví dụ: A-ANNO-DIM, A-SECT-CONC, C-SECT-WALL).
  • Bảng mã màu, độ dày nét in ($0.05\text{ mm}$ đến $1.0\text{ mm}$) và kiểu đường nét (Continuous, Center, Hidden) cho bộ môn Kiến trúc (A) và Hạ tầng (C).
  • Hệ thống 14 lệnh quản lý Layer nâng cao: layoff, layon, layiso, layuniso, laymcur, laycur, lts, laywalk, laymrg, laytrans, layfrz, laythw, laylck, layunlk.
• Định dạng bảng và tạo lập tệp mẫu Template: Hiệu chỉnh TableStyle (TS), thiết lập quy chuẩn bảng thống kê và đóng gói môi trường làm việc vào tệp .dwt thông qua mục cài đặt Default Template File Name for QNEW.

2. Chương 2: Các lệnh vẽ cơ bản và hiệu chỉnh mẫu Hatch

• Danh mục 23 lệnh dựng hình và hiệu chỉnh cơ bản: L (Line), PL (Polyline), C (Circle), REC (Rectangle), AL (Align - căn chỉnh tỷ lệ và hướng), AR (Array - sao chép mảng), MI (Mirror - đối xứng), SC (Scale), RO (Rotate), J (Join), WE (Wipeout - che phủ đối tượng).
• Quy trình hiệu chỉnh mặt cắt vật liệu (Hatch - H): Lựa chọn mẫu mặt cắt (Pattern), góc nghiêng (Angle), tỷ lệ (Scale), xác định ranh giới vùng đổ (Pick point / Select objects), tính năng kết hợp thuộc tính (Associative), thứ tự hiển thị đối tượng (Draw order) và kiểm soát dung sai khe hở biên (Gap tolerance).

Hộp thoại      Quy chuẩn       Hệ thống                      Lệnh hình học   Thao tác biến   Hiệu chỉnh
Option (`op`)  Text & Dim      Layer (`LA`)                  cơ bản (L, PL,  đổi (AL, AR,    mặt cắt Hatch
& Phím tắt     Annotative      Kiến trúc / Hạ tầng           C, REC...)      MI, RO, SC...)  (`H` - Hatch)

Kiến thức nền tảng được xây dựng

1. Nguyên lý chuẩn hóa đồ họa kỹ thuật: Xác lập mối liên hệ giữa các tiêu chuẩn kỹ thuật (TCVN, ISO) với các thông số cấu hình phần mềm; thiết lập mối quan hệ giữa độ dày nét vẽ (nét mảnh $b/2 \approx 0.09\text{ mm} - 0.13\text{ mm}$, nét thường $b \approx 0.25\text{ mm}$, nét đậm $2b \approx 0.50\text{ mm} - 0.60\text{ mm}$) để phục vụ công tác in ấn rõ ràng.
2. Nguyên tắc quản lý tỷ lệ bản vẽ tự động hóa (Annotative Technology): Xây dựng nền tảng tư duy tách biệt giữa không gian thiết kế thực tế (Model Space) và không gian trình bày xuất bản (Paper Space/Layout) thông qua cơ chế tự động co giãn tỷ lệ ký hiệu ghi chú và kích thước mà không cần khởi tạo nhiều kiểu Dim/Text thủ công.
3. Cơ chế cấu trúc hóa dữ liệu bản vẽ: Nguyên lý phân tầng dữ liệu theo chuẩn phân cấp tiền tố chuyên ngành (Architectural, Civil, Structural, Mechanical, Electrical), hỗ trợ kiểm soát, lọc dữ liệu (laywalk) và chuyển đổi đồng bộ giữa các hệ thống bản vẽ khác nhau (laytrans, laymrg).

Kỹ năng phát triển

• Kỹ năng thao tác kỹ thuật: Thành thạo việc sử dụng phím Space thay cho Enter, phối hợp chuột và bàn phím thông qua các phím chức năng F1-F12 để tối ưu hóa tốc độ nhập liệu lệnh.
• Kỹ năng tối ưu hóa hệ thống máy trạm: Năng lực can thiệp sâu vào phần cứng đồ họa (Graphics Performance), giải quyết sự cố xung đột phần cứng gây giật lag trỏ chuột trên AutoCAD 2015, nạp và quản lý các thư viện mở rộng AutoLISP.
• Kỹ năng xử lý bản vẽ kỹ thuật liên ngành: Chuyển đổi và khớp tỷ lệ bản vẽ chi tiết khi chèn vào tổng mặt bằng (Insertion scale), căn chỉnh đối tượng bằng phép biến đổi hình học đồng dạng qua lệnh AL (Align), kiểm soát thứ tự hiển thị lớp vẽ và mặt cắt vật liệu.

---

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình triển khai phương pháp giảng dạy theo quy trình thao tác thực nghiệm (Procedural Step-by-step Approach). Mỗi nội dung kiến thức đều được triển khai theo cấu trúc 3 phần chặt chẽ:

1. Xác định lệnh gọi và chức năng tổng thể.
2. Phân tích chi tiết các tham số trong bảng điều khiển hoặc dòng lệnh.
3. Hướng dẫn các bước thiết lập cụ thể kèm theo lời khuyên kỹ thuật (Best practices) nhằm giảm thiểu lỗi trong quá trình xuất bản vẽ.

Bài tập thực hành và tình huống xử lý lỗi kỹ thuật

Tài liệu tích hợp các tình huống thao tác thực tế và bài tập cấu hình:

• Tình huống kết nối thiết bị xuất: Quy trình từng bước kết nối máy in mạng (HP 5200 chia sẻ qua máy chủ IP 192.xxx) thông qua 8 bước cấu hình trong Add-A-Plotter Wizard.
• Tình huống xử lý lỗi hiển thị và xung đột phần cứng: Hướng dẫn thao tác can thiệp vào Effects Settings trong Hardware Acceleration để khắc phục triệt để lỗi giật con trỏ chuột trên phiên bản AutoCAD 2015.
• Tình huống căn chỉnh kích thước thực tế: Ví dụ ứng dụng lệnh AL (Align) để chèn và co giãn chính xác một cấu kiện cửa có kích thước rộng $1200\text{ mm}$ vào ô chờ kiến trúc rộng $1400\text{ mm}$.
• Tình huống xung đột tỷ lệ kích thước: Phân tích nguyên nhân nhảy vị trí đường gióng khi di chuyển đối tượng và cách khống chế thông qua biến DIMASSOC = 2 và lệnh DDA.

Hướng dẫn tự học và phương pháp đánh giá

• Phương pháp tự học: Người học tự thiết lập một tệp bản vẽ mẫu hoàn chỉnh theo trình tự từ mục 1.1 đến 1.9, thực hiện đóng gói thành tệp .dwt và cài đặt làm tệp khởi động mặc định trên máy tính cá nhân.
• Tiêu chí đánh giá kết quả học tập:
  • Độ chuẩn xác của hệ thống Layer theo bảng mã màu và độ dày nét in chuẩn.
  • Khả năng tự động thay đổi kích thước của Text và Dimension khi thay đổi tỷ lệ hiển thị Annotation scale.
  • Mức độ chuẩn mực của khung bản vẽ các khổ từ A4 đến A0 theo tỷ lệ 1:1.

---

Điểm nổi bật và cập nhật

Dựa trên dữ liệu nội dung, giáo trình ghi nhận các điểm kỹ thuật nổi bật:

• Khai thác công nghệ Annotative trên AutoCAD 2015: Giáo trình nhấn mạnh việc loại bỏ phương pháp tạo nhiều DimStyle truyền thống cho từng tỷ lệ vẽ (1:1, 1:5, 1:100...). Thay vào đó, tài liệu hướng dẫn cấu hình duy nhất một kiểu Dim/Text tích hợp tính năng Annotative, cho phép đối tượng tự động thích ứng với tỷ lệ của khung nhìn (Viewport) bên không gian Layout.
• Chuẩn hóa hệ thống Layer 3 cấp theo tiêu chuẩn công nghiệp: Cấu trúc phân loại tên lớp được xây dựng rõ ràng theo định dạng [Mã ngành]-[Chức năng/Cắt]-[Đối tượng] (Ví dụ: A-SECT-CONC cho bê tông mặt cắt kiến trúc; C-PROJ-LINE cho đường thấy hạ tầng), giúp việc phân loại và lọc layer qua laywalk, laymrg đạt độ chuẩn xác cao.
• Xử lý chuyên sâu các sự cố kỹ thuật đặc thù của AutoCAD 2015: Tài liệu chỉ rõ các hiện tượng lỗi đồ họa trên bản AutoCAD 2015 do thiếu tương thích driver card màn hình hoặc cấu hình máy trạm, đồng thời cung cấp giải pháp khắc phục trực tiếp trong tab System.
• Tự động hóa môi trường làm việc qua Lisp và Template: Hướng dẫn cơ chế bảo mật nạp tệp thực thi mã nguồn ngoài (Executable File Settings), đưa các ứng dụng AutoLISP thường trực vào Startup Suite và cố định môi trường làm việc qua biến Default Template File Name for QNEW.

---

Đối tượng sử dụng giáo trình

Nhóm đối tượng	Yêu cầu kiến thức tiên quyết (Prerequisites)	Mục đích và phương pháp khai thác
Sinh viên đại học / cao đẳng (Ngành Kỹ thuật Xây dựng, Cầu đường, Công trình Thủy, Kiến trúc, Hạ tầng đô thị)	- Vẽ kỹ thuật cơ bản - Hình học họa hình - Tin học đại cương	Sử dụng làm tài liệu học tập cho học phần Đồ họa kỹ thuật ứng dụng; làm cơ sở chuẩn hóa bản vẽ khi thực hiện Đồ án môn học, Đồ án Bê tông, Đồ án Cầu, Khóa luận tốt nghiệp.
Giảng viên chuyên ngành	- Tiêu chuẩn bản vẽ xây dựng (TCVN) - Quản lý dữ liệu đồ họa	Sử dụng cấu trúc tài liệu để biên soạn đề cương bài giảng thực hành, xây dựng khung tiêu chuẩn đánh giá hồ sơ bản vẽ đồ án của sinh viên.
Kỹ sư, họa viên thiết kế mới bắt đầu	- Đọc hiểu bản vẽ kết cấu/kiến trúc	Tài liệu tham khảo để cấu hình chuẩn hệ thống máy trạm tại doanh nghiệp tư vấn thiết kế, chuẩn hóa tệp mẫu template dùng chung trong môi trường làm việc nhóm.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên khối ngành kỹ thuật công trình (xây dựng, cầu đường, kiến trúc, hạ tầng), học viên các lớp đồ họa kỹ thuật và các kỹ sư thiết kế cần chuẩn hóa quy trình thiết lập bản vẽ trên phần mềm AutoCAD.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức cơ bản về môn học Vẽ kỹ thuật (các phép chiếu, biểu diễn mặt cắt, hình chiếu, quy cách ghi kích thước) và kỹ năng sử dụng máy tính căn bản trên hệ điều hành Windows.

3. Điểm khác biệt của tài liệu này so với các giáo trình AutoCAD thông thường?

Tài liệu tập trung xử lý chuyên sâu phần thiết lập môi trường hệ thống (Chương 1) trước khi hướng dẫn vẽ (Chương 2). Giáo trình chú trọng khai thác công nghệ Annotative để quản lý tỷ lệ bản vẽ, chuẩn hóa tên gọi hệ thống Layer 3 thành phần theo bộ môn (Kiến trúc, Hạ tầng) và xử lý trực tiếp các lỗi phần cứng, bảo mật nạp mã Lisp trên nền tảng phần mềm đời cao.

4. Làm sao để tự học hiệu quả theo tài liệu?

Người học cần thao tác trực tiếp trên máy tính theo từng bước hướng dẫn trong hộp thoại Option (op), thực hành thiết lập đầy đủ các thông số Text Style, Dim Style, Layer, Table Style và lưu lại thành tệp mẫu .dwt. Việc thực hành đều đặn phím Space thay cho Enter và ghi nhớ bảng phím tắt F1-F12 sẽ giúp tăng tốc độ thao tác.

5. Có tài liệu bổ trợ nào kèm theo không?

Nội dung giáo trình có liên kết cung cấp bộ font AutoCAD đầy đủ (tích hợp font Unicode, TCVN3 và font chuyên dụng SHX) kèm hướng dẫn sao chép vào thư mục C:\Windows\Fonts và thư mục Fonts của phần mềm AutoCAD để khắc phục lỗi hiển thị văn bản khi mở bản vẽ từ các đơn vị khác.

---

Kết luận

Giáo trình "Hướng Dẫn Sử Dụng AutoCAD Pro Design Phần 1" của tác giả Dương Đức Cảnh đóng vai trò là tài liệu hướng dẫn kỹ thuật chuẩn mực về mặt thiết lập hệ thống và thao tác đồ họa 2D cơ bản. Việc nắm vững các thiết lập trong hộp thoại Option, kỹ thuật ghi kích thước tự động Annotative, quy chuẩn hệ thống lớp theo ngành và việc tạo lập tệp bản vẽ mẫu .dwt là điều kiện then chốt giúp người học xây dựng tác phong làm việc chuẩn hóa, tăng năng suất vẽ và tạo tiền đề vững chắc cho việc tiếp cận các nội dung nâng cao ở các phần học tiếp theo.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: THIẾT LẬP MÔI TRƯỜNG BẢN VẼ 1.1 CÁC THIẾT LẬP CẦN THIẾT TRONG HỘP THOẠI OPTION.  Gõ lệnh “ op “ để vào hộp thoại Option. Chức năng  Truy suất các đường dẫn thiết lập mặc định trong Autocad, từ đó thay đổi hoặc add thêm các đường khác theo ý người sử dụng. Thay thế đường dẫn mặc định trong phần mềm Autocad.

 Chọn đường dẫn cần thay / Ấn Brownse /Chọn tệp nơi chưa đường dẫn mới / Ấn OK / Ấn Apply / Ấn Ok để đường dẫn mới được kích hoạt. Add them 1 đường dẫn mới.  Chọn mục path cần thêm đường dẫn / Ấn Add / Ấn Brownse / Chọn tệp nơi chứa đường dẫn mới cần thêm vào / Ấn OK / Ấn Apply / Ấn Ok để đường dẫn mới được kích hoạt. DĐC-2 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- 2.

Chức năng  Thiết lập các cài đặt liên quan tới hiển thị trong phần mềm Autocad. Các điều chỉnh cần thiết trong tabs “ Display “  Thiết lập màu hiển thị cho các vùng context trong Autocad. Kích vào “ colors…” / Chọn context mà ta muốn thay đổi màu ( ở đây bạn có thể thay đổi màu của không gian bản vẽ 2d, không gian layout, không gian vẽ 3d, không gian Block, ô command, vùng in ) Lời khuyên: các ô khác để nguyên mặc định chỉ thay đổi phần Sheet/Layout / Chọn Uniform background/Chọn “Black” để cho bên layout dễ nhìn khi vẽ / Chọn Apply & Close để lệnh thực hiện.  Tăng độ mịn cho cung tròn và đường tròn khi vẽ 2 đối tượng này.

Khi vẽ cung tròn và đường tròn mặc định 2 đối tượng này chưa được làm mịn, vì vậy ta cần tăng độ mịn của 2 đối tượng này lên bằng cách để giá trị “ 2000 hoặc 3000 “ tại ô “ Arc and circle smoothness “. / Ấn “ Apply “ để chấp nhận giá trị mới.  Tăng kích cỡ sợi tóc của con trỏ chuột trong phần mềm Autocad. Tăng giá trị lên “100” ở ô “ Crosshair size “ giúp căn chỉnh, gióng nhanh các đối tượng 1 cách dễ dàng / Ấn “ Apply“ để chấp nhận giá trị mới.

DĐC-3 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- 3. Open and Save a. Chức năng Thiết lập các cài đặt liên quan tới mở và lưu File Autocad. Các điều chỉnh cần thiết trong tabs “ Open and Save “  Thiết lập định dạng lưu File mặc định mỗi khi tự động save trong Autocad.

Chọn định dạng “ Autocad 2004/LT2004 Drawing (*dwg) “trong ô “ Save as “ để các máy khác cài Autocad đời thấp hơn 2015 vẫn có thể mở được.  Thiết lập thời gian lưu File tự động. Trong ô “ Automatic save “ để giá trị bằng “5” để cứ sau 5 phút phần mềm tự động save 1 lần / Ấn “ Apply “ để chấp nhận giá trị mới.  Thiết lập chế độ hiển thị số File được sử dụng gần đây: mục “files open” Giá trị này giúp ta xem và mở lại nhanh chóng những file chúng ta đã mở và làm việc trước đó ( khoảng giá trị được phép cho là từ 0 -9 ).

Chúng ta nên để mặc định là 9 và tích chọn “ Display full path in title “ để hiển thị đường dẫn của những file đã được mở và sử dụng trước đó / Ấn “ Apply “ để chấp nhận giá trị mới.  Thiết lập chế độ bảo mật cho File. Kích vào security Options. / Điền password vào ô “ Password or phrase to open this drawing “/ Ấn “OK” để thiết lập pass.

Sau khi thiết lập pass mỗi khi người khác mở file Autocad ở máy bạn nó sẽ đòi nhập pass để mở file.Nên dùng với những file có tính bảo mật cao, quan trọng. DĐC-4 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- 4. Plot and Publish a. Chức năng  Thiết lập các cài đặt liên quan tới in ấn và xuất bản bản vẽ.

Các điều chỉnh cần thiết trong tabs “ Plot and Publish “  Chọn máy in làm máy in mặc định mỗi khi in trong phần mềm Autocad. Nếu bạn đã có và đã cài máy in, thì chọn tên máy in của bạn ở ô “ Use as default output device “/ Ấn “ Apply “ để chấp nhận giá trị mới. Nếu bạn không có máy in thì nên để chế độ “ Foxit Reader PDF Printer “ở ô “ Use as default output device “để khi in Autocad sẽ xuất ra file PDF cho bạn/ Ấn “ Apply “ để chấp nhận giá trị mới.  Cách add 1 máy in vào trong phần mềm autocad Sau đây tôi sẽ hướng dẫn chi tiết các bạn cách add trực tiếp 1 máy in vào phần mềm Autocad thông qua máy tính của bạn.

 Bước 1: Cài máy in vào máy tính (xem trên google cách cài driver máy in)  Bước 2: Kích vào nút “ Add or Configure Plotters…” trong tabs “ Plot and Publish “ ở hộp thoại Option như ở hình dưới. DĐC-5 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Bước 3: Kích vào nút “ Add-A-Plotter Wizard “như ở hình dưới.  Bước 4: Nhấn nút “ Next” / Chọn “System Printer “ / Sau đó lại nhấn “Next” DĐC-6 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Bước 5: Chọn máy In mạng cần kết nối, ví dụ tôi chọn máy In HP 5200 được chia sẻ thông qua máy chủ có IP là 192.xxx rồi chọn Next để tiếp tục, như hình bên dưới.  Bước 6: Tiếp tục ấn “ Next “ 2 lần.

 Bước 7: Sửa lại tên máy in và tiếp tục ấn “Next”. DĐC-7 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Bước 8: Ấn “ Finish để hoàn thành. Chức năng Thiết lập các cài đặt cho hiệu ứng hiện thị và cài đặt bảo vệ khi load lisp cad,…. Các điều chỉnh cần thiết trong tabs “System“  Thiết lập hiệu ứng hiện thị: DĐC-8 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- Rất nhiều bạn sau khi cài đặt xong autocad 2015 sau khi mở autocad lên thì thấy con trỏ chuột rất giật, hoặc trong quá trình sử dụng lệnh thì giật tít hết mặc dù máy có cấu hình tương đối cao….vấn đề đó do driver card màn hình của các bạn chưa kịp thời update lên bản mới nhất hoặc các máy cấu hình thấp khi cài autocad 2015 cũng thấy vậy (mình chỉ thấy autocad 2015 mới có lỗi này).

Để cải thiện hiện tượng giật lag trong quá trình sử dụng phần mềm các bạn nên update card màn hình cho máy và thực hiện thủ thuật sau để cải thiện khả năng giật lag trong quá trình sử dụng: Trong tab “System” , mục “Hardware Acceleration” các bạn chọn “Graphics performance”. Trong hộp thoại mới xuất hiện các bạn OFF Hardware Acceleration trong mục “Effects Settings” và tích chọn “Smooth line display” để đạt sự hiện thị tốt hơn và loại bỏ lag giật con trỏ chột khi gõ lệnh. DĐC-9 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Cài đặt bảo vệ khi load lisp cad:  Trong quá trình load lisp cad ở autocad phiên bản mới rất nhiều bạn gặp lỗi bảo mật khi load lisp cad. Để khắc phục lỗi này trong tab “System” các bạn clicks chọn “Excutable File Settings” trong mục “Security”, tiếp theo các bạn click chọn “Load from all locations without a waming”=>ok .sau đó các bạn có thể load lisp thoải mái mà không bị hộp thoại cảnh báo bảo vệ rất khó chịu.

Cũng còn 1 cách khác để không gặp phải lỗi bảo mật khi load lisp nhưng nó không hay vì phải copy hết lisp vaò nguồn lisp của autocad và như vậy sẽ làm nặng thêm ổ hệ thống máy tính của bạn do đó mình không giới thiệu….  Tiện thể mình xin hướng dẫn các bạn cách load lisp 1 lần mà dùng được mãi: gõ lệnh ap (appload)=> space để mở hộp thoại “Load/ Unload Aplications” trong hộp thoại này phần “lookin ” các bạn tìm đến đường dẫn chứ lisp của các bạn, bây giờ trong khung name sẽ có các lisp trong thư mục của bạn thì bạn có thể chọn được 1 hoặc nhiều lisp tùy nhu cầ sử dụng sau đó các bạn nhấn “load”. Tiếp theo, để các lisp bạn vừa add không bị mất đi khi bạn mở bản vẽ mới lên thì các bạn click chọn “Contents” ở mục “Startup suits” sau đó hộp thoại “Startup suits” xuất hiện các bạn nhấn “add” và tìm đến thư mục chứa lisp bạn đã appload ở trên và chọn các lisp đó rồi nhấn “close” , nhấn “close” tiếp hộp thoại “Load/ Unload Aplications”. Bây giờ khi mở bản vẽ mới lên bạn sẽ có các lisp đấy để dùng ngay mà không cần load mỗi khi mở bản vẽ mới.

DĐC-10 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- 6. Chức năng  Thiết lập các cài đặt cho tùy chọn người dùng. Các điều chỉnh cần thiết trong tabs “User Preferences“  Windows Standard Behavior DĐC-11 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Double click editing: Có kích hoạt hay không chức năng chỉnh sửa 1 đối tượng khi kích đúp chuột trái vào đối tượng (Không nên bỏ chọn chức năng này ).  Right-click Customization…: Khi chọn lựa chọn này thì khi ấn chuột phải sẽ hiện ra bảng thuộc tính để ta tùy chọn, khi bỏ lựa chọn này thì khi ấn chuột phải nó kích hoạt lệnh đã được gọi trước đó ( nên bỏ tích lựa chọn này để vẽ nhanh trong quá trình cần lập lại lệnh nhiều lần ).

 Sau khi thay đổi / Ấn “ Apply “ để các thay đổi có hiệu lực.  Insertion scale  Chuyển đổi tỷ lệ khi chèn 1 bản vẽ đích ( Target drawing units ) vào bản vẽ nguồn ( Source content units ). Tức là nếu đơn vị 2 bản vẽ khác nhau thì bản vẽ đích được chèn vào bản vẽ nguồn sẽ được scale sao cho phù hợp với đơn vị đãthiết lập ở bản vẽ nguồn.  Nên để giá trị của 2 ô trên là “ Milimeters “ như trên hình.

 Sau khi thay đổi / Ấn “ Apply “ để các thay đổi có hiệu lực. Chú ý: không tích chọn tính năng “Make new dimentions assosiative” trong mục “Associative Dimentioning”vì khi chọn tính năng này khi chúng ta dùng lệnh copy hay di chuyển thì các đường dim nhảy lung tung rất khó kiểm soát…. DĐC-12 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design---- 7. AutoSnap Market Size & Apeture Size:  Tác dụng:  AutoSnap Market Size: Điều chỉnh tăng giảm kích thước của ô vuông truy bắt điểm khi đang thực hiện 1 lệnh nào đó.( Nên điều chỉnh ở giữa để tiện lợi trong quá trình bắt điểm ) DĐC-13 Downloaded by Nguynhavy Ha Vy ([e-mail]) lOMoARcPSD|16911414 -----AutoCAD Pro Design----  Apeture Size: Điều chỉnh tăng giảm kích thước của ô vuông giữa 2 sợi tóc khi thực hiện 1 lệnh nào đó.
