TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG CHUYÊN MÔN GIÁO TRÌNH MÔ ĐUN: LẮP ĐẶT THIẾT BỊ DÙNG NƯỚC

1. Tổng quan về giáo trình

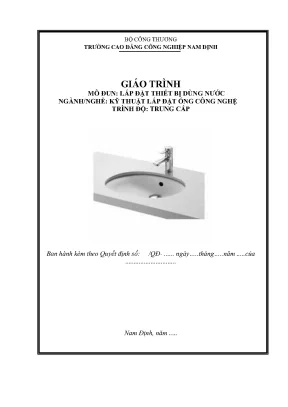

Giáo trình mô đun Lắp đặt thiết bị dùng nước (Mã mô đun: T512026801) do Trường Cao đẳng Công nghiệp Nam Định (thuộc Bộ Công Thương) tổ chức biên soạn, tác giả Lê Văn Chiến thực hiện năm 2018 theo chương trình khung của Bộ Lao động - Thương binh và Xã hội. Tài liệu được thiết kế phục vụ đào tạo trình độ Trung cấp và Cao đẳng thuộc chuyên ngành Kỹ thuật lắp đặt ống công nghệ và nghề Cấp, thoát nước.

Vị trí đào tạo: Mô đun MĐ 18 (Thoát nước trong nhà) ➔ Mô đun T512026801 (Lắp đặt thiết bị dùng nước)

Về vị trí trong chương trình đào tạo, mô đun này mang tính chất tích hợp, độc lập, được bố trí giảng dạy sau khi người học đã hoàn thành mô đun MĐ 18: Lắp đặt đường ống thoát nước trong nhà. Mục tiêu của mô đun là cung cấp hệ thống kiến thức và kỹ năng thực hành lắp ráp, căn chỉnh các thiết bị vệ sinh và tiêu thụ nước chuyên dụng trong công trình dân dụng lẫn công nghiệp.

Chuẩn đầu ra (Learning Outcomes) của giáo trình được xác định rõ ràng trên ba phương diện:

  • Về kiến thức: Phân loại, trình bày được cấu tạo, công dụng, nguyên lý vận hành của các thiết bị dùng nước phổ thông; đọc và phân tích bản vẽ kỹ thuật, sơ đồ mạng lưới cấp thoát nước; nắm vững quy trình thi công và các tiêu chuẩn an toàn kỹ thuật.
  • Về kỹ năng: Xác định chính xác vị trí lắp đặt theo bản vẽ thiết kế; thao tác thành thạo dụng cụ cắt, ren, khoan, gá lắp, đo kiểm; tổ hợp và hoàn thiện việc lắp đặt đường cấp, đường thoát nước cho từng loại thiết bị đạt độ kín khít và thẩm mỹ công nghiệp; phát hiện và xử lý được các sự cố kỹ thuật thường gặp.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, tỷ mỉ trong việc căn chỉnh cơ khí; tổ chức mặt bằng thi công khoa học; tuân thủ nghiêm ngặt quy định về an toàn lao động, an toàn điện, nước và vệ sinh môi trường.

Cấu trúc giáo trình được phân bổ với tổng thời lượng 120 giờ, trong đó thời gian dành cho lý thuyết là 21 giờ, thực hành tại xưởng là 95 giờ và kiểm tra đánh giá là 4 giờ. Cấu trúc này phản ánh cách tiếp cận đào tạo nghề định hướng thực hành (competency-based training), trong đó lý thuyết đóng vai trò thuyết minh nguyên lý để dẫn dắt trực tiếp vào chuỗi quy trình thao tác kỹ thuật thực tế.

2. Nội dung kiến thức cốt lõi

TỔNG THỜI LƯỢNG MÔ ĐUN: 120 GIỜ

2.1. Các bài học và chủ đề chính

Nội dung mô đun được chia thành 7 bài học tích hợp, tương ứng với 7 nhóm thiết bị dùng nước cơ bản trong công trình:

  • Bài 1: Lắp đặt bình nóng lạnh (32 giờ): Khảo sát cấu tạo và nguyên lý của bình nước nóng dùng điện (loại trực tiếp và gián tiếp); phân tích cấu trúc thanh gia nhiệt (công suất từ 1000W đến 2500W, thanh điện trở bọc cát thạch anh cách điện), cấu tạo bình chứa bằng inox hoặc thép tráng men Titan/Blue Silicon; nguyên lý hoạt động của rơ le nhiệt kép (ổn nhiệt ngắt ở 85°C, bảo vệ nhiệt độ ngắt toàn bộ nguồn), van an toàn kết hợp van một chiều (áp suất xả định mức 8 bar), thiết bị chống dòng rò ELCB (ngưỡng cắt dòng rò từ 15mA đến 30mA). Trình tự thi công bao gồm định vị tim trục đối xứng, khoan tường kiên cố mũi phi 12mm x sâu 70mm, bắt vít nở móc treo, kết nối van an toàn đường nước lạnh (vòng ren màu xanh), nối ống cấp nước nóng chịu nhiệt (vòng ren màu đỏ), đấu nối nguồn điện 220V qua aptomat 15A - 20A và hệ thống dây tiếp địa.
  • Bài 2: Lắp đặt chậu rửa mặt (12 giờ): Kỹ thuật lắp đặt chậu rửa treo tường và chậu rửa đặt âm bàn. Tiêu chuẩn cao độ lắp đặt đặt cách mặt sàn hoàn thiện 80cm. Kỹ thuật lấy dấu gá đỡ, cắt khoét mặt bàn đá đối với chậu âm bàn, quét silicon viền chậu, lắp đặt vòi nước, xiphông thoát nước, vòng đệm cao su - đệm kim loại và đai ốc hãm ống xả.
  • Bài 3: Lắp đặt âu tiểu treo tường (12 giờ): Xác định cao độ lắp đặt âu tiểu nam; đo đạc và xác định vị trí đầu chờ cấp nước rửa và đầu ống thoát phân; kỹ thuật khoan bắt vít gá treo, đấu nối van xả tiểu tự động hoặc cơ học, hiệu chỉnh độ thăng bằng.
  • Bài 4: Lắp đặt vòi tắm, bồn tắm (20 giờ): Đọc bản vẽ khoảng cách tim hai đầu chờ cấp nước nóng - lạnh của củ sen vòi; kỹ thuật lắp chân chữ Z (chân sen lệch tâm) có bọc băng tan; cân chỉnh thăng bằng vòi hoa sen; kỹ thuật định vị, cân nivo đáy bồn tắm, kết nối ống xả tràn và xiphông đáy bồn.
  • Bài 5: Lắp đặt bệ xí bệt (20 giờ): Khảo sát tâm xả của ống chờ thoát phân sàn (khoảng cách tiêu chuẩn từ tường đến tâm ống); kỹ thuật định vị thân bệt; bôi keo gắn kết chân bệt với nền sàn hoặc bắt vít nở cố định; tổ hợp và căn chỉnh bộ phụ kiện phao cấp, van xả trong két nước; kết nối dây cấp mềm chịu áp.
  • Bài 6: Lắp đặt phễu thu nước sàn (12 giờ): Quy trình cắt gọt miệng ống chờ thoát sàn; căn chỉnh mặt phễu thu phù hợp với cao độ lát gạch sàn nhà vệ sinh nhằm tạo độ dốc thu nước; chèn vữa xi măng và silicon chống thấm quanh cổ ống thu nước.
  • Bài 7: Lắp đặt két nước trên mái (12 giờ): Tính toán tải trọng và kích thước bệ đỡ két nước inox hoặc composite; định vị két nước trên sàn mái; lắp đặt đường ống dẫn nước lên (ống cấp từ máy bơm), ống dẫn nước xuống công trình, ống xả cặn và ống xả tràn; lắp đặt phao điện điều khiển mực nước tự động ngắt mở máy bơm.

Logic phát triển nội dung đi từ việc đọc bản vẽ, tính toán kích thước, chuẩn bị vật tư thiết bị, tiến hành thao tác gá đặt - đấu nối đường ống, kiểm tra độ kín khít/vận hành thử nghiệm và cuối cùng là nghiệm thu, bàn giao kỹ thuật.

2.2. Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng mang tính liên ngành giữa cấp thoát nước, cơ khí đường ống và kỹ thuật điện dân dụng:

  • Nguyên lý nhiệt động lực học và thiết bị trao đổi nhiệt: Cơ chế đun nóng nước bằng sợi đốt mayso cách điện qua lớp cát thạch anh; nguyên lý truyền nhiệt ngược chu trình trong hệ thống bình nước nóng bơm nhiệt (Heat Pump):

    $$Q_C = Q_A + Q_B$$

    Trong đó $Q_A$ là nhiệt lượng trích xuất từ môi trường xung quanh qua dàn bay hơi (chiếm $3/4\ Q_C$), $Q_B$ là năng lượng máy nén tiêu thụ (chiếm $1/4\ Q_C$) và $Q_C$ là tổng nhiệt lượng cấp cho nước qua bình ngưng tụ.

  • Nguyên lý an toàn áp suất và cơ chế thủy lực: Hoạt động của van an toàn lò xo, van giảm áp và van một chiều bảo vệ bình chứa không bị phá hủy khi áp suất vượt quá giới hạn thiết kế (từ 8 bar đến 15 bar).

  • Nguyên lý an toàn điện và tiếp địa: Cơ chế phát hiện dòng rò của thiết bị ELCB (Earth Leakage Circuit Breaker) dựa trên sự mất cân bằng cảm ứng điện từ giữa dây pha và dây trung tính; tiêu chuẩn chọn tiết diện dây dẫn đồng từ $2.5\text{ mm}^2$ đến $4\text{ mm}^2$ (hoặc $6\text{ mm}^2$) tương ứng công suất tiêu thụ định mức để ngăn ngừa quá tải nhiệt.

  • Cơ chế chống ăn mòn điện hóa: Vai trò của thanh Magie (anode sacrificial) trong việc trung hòa các ion hòa tan và tạp chất hóa học, bảo vệ vỏ ruột bình chứa tráng men Titan/Silic không bị thủng do hiện tượng oxy hóa cục bộ.

2.3. Kỹ năng phát triển cho người học

  • Kỹ năng kỹ thuật cơ sở: Thao tác sử dụng thành thạo máy khoan bê tông, máy hàn nhiệt ống nhựa PPR, máy cắt kim loại, bàn ren ống ren kim loại, clê lực, clê ống, mỏ lết răng, kìm điện.
  • Kỹ năng đo đạc và định vị hình học: Sử dụng thước cuộn, thước lá, nivo bọt nước, dây căng và quả dọi để xác định tim trục lắp đặt, kiểm tra cao độ, độ thăng bằng ngang và độ thẳng đứng của thiết bị vệ sinh.
  • Kỹ năng phân tích, đọc bản vẽ: Khai triển kích thước lắp đặt thực tế từ hồ sơ thiết kế mặt bằng mạng lưới cấp thoát nước; bóc tách danh mục khối lượng vật tư, phụ kiện nối (cút, tê, rắc co, măng sông, côn thu, gioăng cao su, băng tan).
  • Kỹ năng chẩn đoán sự cố và kiểm thử: Thử áp lực nước kiểm tra rò rỉ mối nối ren/hàn, đo điện áp hoạt động, kiểm tra dòng rò qua bút thử điện và nút kiểm tra mạch tích hợp (Test/Reset trên bộ ELCB), xử lý các hư hỏng van khóa và lỗi bộ cấp xả nước.

3. Phương pháp giảng dạy và học tập

Giáo trình định hướng mô hình giảng dạy tích hợp giữa bài giảng lý thuyết công nghệ và tổ chức thực hành kỹ năng trực tiếp tại xưởng chuyên môn hóa hoặc công trường thực tế.

3.1. Phương pháp sư phạm và tổ chức lớp học

  • Đối với giảng viên: Trước mỗi bài học, giảng viên phải chuẩn bị đầy đủ hệ thống phôi liệu, thiết bị dùng nước mẫu, dụng cụ cơ khí cầm tay và thiết bị an toàn. Trong quá trình giảng dạy, giảng viên tiến hành phân tích sâu các thao tác mẫu, giải thích cụ thể các chuyển động định vị, siết ren, bọc băng keo để học sinh quan sát rõ ràng. Lớp học được tổ chức phân chia theo các nhóm nhỏ (tổ học tập) nhằm tạo điều kiện cho từng cá nhân trực tiếp tham gia vào các công đoạn chuẩn bị, đo lấy dấu, khoan gắn và đấu nối đường ống.
  • Trang thiết bị dạy học được trang bị: Nhà xưởng thực hành được yêu cầu bố trí các thiết bị chuyên dụng gồm: máy hàn nhiệt, máy mài cầm tay, máy khoan bê tông, máy bơm nước, máy thủy chuẩn, ê tô kẹp ống, bàn phẳng cơ khí, clê ống, clê cân lực, thước lá, thước cuộn, ni-vô, quả dọi, nguồn điện 3 pha và thiết bị bảo hộ lao động (mũ, kính, giày, dây đai an toàn).

3.2. Phương pháp đánh giá kết quả học tập

Hệ thống đánh giá người học của mô đun được thiết kế đa diện theo 3 tiêu chí:

  1. Đánh giá kiến thức: Kiểm tra định kỳ bằng hình thức viết luận hoặc trắc nghiệm kỹ thuật trong thời gian từ 45 đến 90 phút, chấm điểm theo thang điểm 10 (0 đến 10), tập trung vào cấu tạo, nguyên lý thiết bị và quy chuẩn an toàn.
  2. Đánh giá kỹ năng thực hành: Đánh giá thông qua việc thực hiện hoàn chỉnh một bài tập kỹ năng tổng hợp (gá lắp một thiết bị cụ thể kèm đường ống cấp thoát). Kết quả được chấm chi tiết theo Phiếu đánh giá thực hành mô đun dựa trên các tiêu chí: kích thước lắp đặt chính xác theo bản vẽ, độ thăng bằng bằng nivo, độ kín khít không rò rỉ nước, an toàn điện và thời gian hoàn thành.
  3. Đánh giá năng lực tự chủ và trách nhiệm: Sử dụng Sổ theo dõi người học để ghi nhận mức độ chấp hành nội quy xưởng, kỷ luật lao động, ý thức hợp tác nhóm và bảo quản công cụ, máy móc.

4. Điểm nổi bật và cập nhật kỹ thuật thiết bị

Giáo trình tích hợp các nội dung kỹ thuật hiện đại, cập nhật nhiều công nghệ thiết bị vệ sinh và hệ thống đun nước nóng tiên tiến trên thị trường công nghiệp và dân dụng:

  • Công nghệ bình nước nóng bơm nhiệt (Heat Pump): Giới thiệu nguyên lý của dòng máy SKY và Green Heat. Hệ thống này trích xuất nhiệt lượng từ không khí thông qua môi chất lạnh R22/R47, máy nén và bình trao đổi nhiệt bảo ôn, giúp tiết kiệm $75%$ điện năng so với phương pháp đun điện trở thông thường. Thiết bị tích hợp hệ thống máy tính nhúng kiểu All-In-One chạy hệ điều hành thời gian thực RTOS, đồng hồ thời gian thực RTC cho phép tự động điều khiển nhiệt, bù nhiệt và tự chẩn đoán sự cố hiển thị trên màn hình LCD.
  • Hệ thống an toàn đồng bộ trên bình trực tiếp và gián tiếp:
    • Ariston thế hệ S3: Tích hợp hệ thống kiểm soát an toàn TSS (Total Safety System), thiết bị chống giật ELCB thế hệ thứ 2 với phím kép "Delay", rơ le ngắt nhiệt kép lưỡng cực dừng cung cấp nhiệt khi nước chạm ngưỡng 55°C, vỏ máy chống nước xâm nhập đạt tiêu chuẩn châu Âu IP25 (theo IEC 60529), dòng nhiễu loạn Hyronic gia tăng hiệu suất nhiệt, độ dày máy chỉ 65mm.
    • Ariston dòng TI-SS: Ứng dụng ống lọc Silver Cartridge đặt tại đầu nước vào để giải phóng ion bạc diệt khuẩn; trang bị bộ vi xử lý và hệ thống kiểm soát nhiệt độ thông minh BEST với sai số nhiệt chỉ $4^\circ\text{C}$ (thay vì $6^\circ\text{C} - 7^\circ\text{C}$ của hệ thống cơ truyền thống), cung cấp thêm $18%$ lượng nước nóng pha trộn ở $40^\circ\text{C}$.
    • Ferroli và Vulcan-Rheem: Ruột bình làm bằng thép cán nguội xử lý tráng men tĩnh điện Blue Silicon nung ở nhiệt độ $850^\circ\text{C}$, vỏ thép tráng nhôm Zincalum chống chịu lắp đặt ngoài trời, lớp cách nhiệt polyurethane không chứa CFC mật độ cao giảm thất thoát nhiệt, thử nghiệm áp suất phá hủy đạt 15 bar.
  • Bảng tổng hợp xử lý sai hỏng thực tế: Giáo trình tổng kết bảng mã lỗi đối chứng, xác định nguyên nhân và giải pháp kỹ thuật cho các hiện tượng thường gặp:

5. Đối tượng sử dụng giáo trình

Giáo trình được biên soạn với cấu trúc chuẩn tắc, phục vụ trực tiếp cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và thực tế sản xuất:

  • Học sinh, sinh viên đào tạo nghề: Dành cho người học trình độ Trung cấp và Cao đẳng thuộc các nhóm ngành: Kỹ thuật lắp đặt ống công nghệ, Công nghệ cấp thoát nước, Điện nước công trình. Để tiếp thu tốt mô đun này, người học bắt buộc phải có kiến thức nền tảng từ mô đun tiên quyết MĐ 18 (Lắp đặt đường ống thoát nước trong nhà), bao gồm kỹ năng nhận dạng đường ống nhựa PVC, PPR, kỹ thuật gia công mối nối dán keo và hàn nhiệt.
  • Giảng viên chuyên ngành: Sử dụng làm khung tài liệu giảng dạy chuẩn hóa, định hướng xây dựng bài giảng lý thuyết chuyên ngành, thiết kế phiếu hướng dẫn thực hành (Job Sheets), biên soạn đề thi tay nghề và tiêu chí chấm điểm kỹ năng theo chuẩn của Tổng cục Giáo dục nghề nghiệp.
  • Cán bộ kỹ thuật và thợ thi công tự học: Là tài liệu tham khảo kỹ thuật phục vụ việc tra cứu nhanh các thông số kích thước lắp đặt, áp lực vận hành, quy chuẩn đấu nối điện nước cho các kỹ thuật viên thi công hoàn thiện hệ thống cơ điện (M&E) tại các công trình dân dụng và công nghiệp.

6. Câu hỏi thường gặp

Câu hỏi 1: Giáo trình này phù hợp với ai?

Trả lời: Giáo trình được thiết kế chuẩn mực cho học sinh, sinh viên theo học hệ Trung cấp và Cao đẳng nghề Kỹ thuật lắp đặt ống công nghệ, nghề Cấp thoát nước, đồng thời là tài liệu tham khảo chuyên môn cho giảng viên giảng dạy ngành Cơ điện công trình (M&E) và thợ kỹ thuật thi công lắp đặt thiết bị vệ sinh.

Câu hỏi 2: Cần kiến thức nền tảng nào trước khi học mô đun này?

Trả lời: Người học cần hoàn thành mô đun tiên quyết MĐ 18: Lắp đặt đường ống thoát nước trong nhà. Yêu cầu người học đã nắm vững kiến thức đọc bản vẽ sơ đồ không gian cấp thoát nước, kỹ năng sử dụng dụng cụ nguội cơ bản, kỹ thuật cắt - hàn ống nhiệt PPR, kỹ thuật dán ống nhựa PVC và các quy tắc cơ bản về an toàn điện, an toàn lao động.

Câu hỏi 3: Điểm khác biệt về mặt chuyên môn của giáo trình này là gì?

Trả lời: Giáo trình có tỷ trọng thực hành chiếm đến gần $80%$ tổng thời lượng (95/120 giờ). Nội dung mô tả chi tiết từng bước thao tác cơ khí cụ thể (kích thước mũi khoan 12mm x sâu 70mm, số vòng quấn băng tan, số ren bắt van an toàn từ 3 đến 4 ren, độ cao chuẩn 80cm của chậu rửa) và cập nhật sâu các thiết bị công nghệ mới như máy nước nóng bơm nhiệt (Heat Pump), vi xử lý RTOS, công nghệ ion bạc diệt khuẩn và các mạch vi xử lý an toàn TSS, BEST.

Câu hỏi 4: Làm sao để tự học và thực hành mô đun này hiệu quả?

Trả lời: Người học cần kết hợp việc nắm vững bản vẽ lắp đặt, cấu tạo bên trong của thiết bị (thanh đốt, rơ le, van an toàn, xiphông) với việc tuân thủ nghiêm ngặt Bảng quy trình các bước công việc được tóm tắt ở cuối mỗi bài. Quá trình thực hành phải luôn sử dụng các dụng cụ đo kiểm chuyên dụng như ni-vô bọt nước để kiểm tra độ cân bằng, bút thử điện/ELCB để kiểm tra rò điện và tiến hành thử áp lực nước trước khi nghiệm thu hoàn thiện.

Câu hỏi 5: Có tài liệu tham khảo nào được chỉ dẫn kèm theo giáo trình?

Trả lời: Giáo trình chỉ dẫn trực tiếp hai tài liệu tham khảo chuyên môn chính thống:

  1. Cấp thoát nước – Tác giả: Trần Hiếu Nhuệ, Pts. Trần Đức Hạ, Ks. Đỗ Hải, Nhà xuất bản Khoa học và Kỹ thuật, năm 1996.
  2. Tiêu chuẩn thiết kế thi công và nghiệm thu hệ thống Cấp thoát nước bên trong nhà và công trình, Nhà xuất bản Xây dựng Hà Nội, năm 2002.

7. Kết luận

Giáo trình Lắp đặt thiết bị dùng nước (Mã mô đun: T512026801) đóng vai trò là học liệu cốt lõi trong chương trình đào tạo nghề kỹ thuật lắp đặt ống và thiết bị cấp thoát nước. Với cấu trúc tích hợp 120 giờ, tài liệu cung cấp đầy đủ các cơ sở lý thuyết nhiệt - thủy lực học, thông số kết cấu cơ điện và quy trình lắp đặt chuẩn hóa cho 7 hệ thống thiết bị dùng nước phổ biến trong công trình.

Lộ trình học tập đề xuất là hoàn thành tuần tự từ Bài 1 (bình nước nóng với đầy đủ yêu cầu an toàn điện - nước) qua các thiết bị vệ sinh cục bộ (Bài 2 đến Bài 6) và hoàn thiện với hệ thống lưu trữ phân phối trên mái (Bài 7). Để phát triển kỹ năng chuyên sâu, người học được khuyến nghị kết hợp đối chiếu thực hành với Tiêu chuẩn thiết kế thi công và nghiệm thu hệ thống Cấp thoát nước bên trong nhà và công trình (NXB Xây dựng, 2002) và tài liệu Cấp thoát nước (Trần Hiếu Nhuệ, Trần Đức Hạ, Đỗ Hải, NXB Khoa học và Kỹ thuật, 1996).
