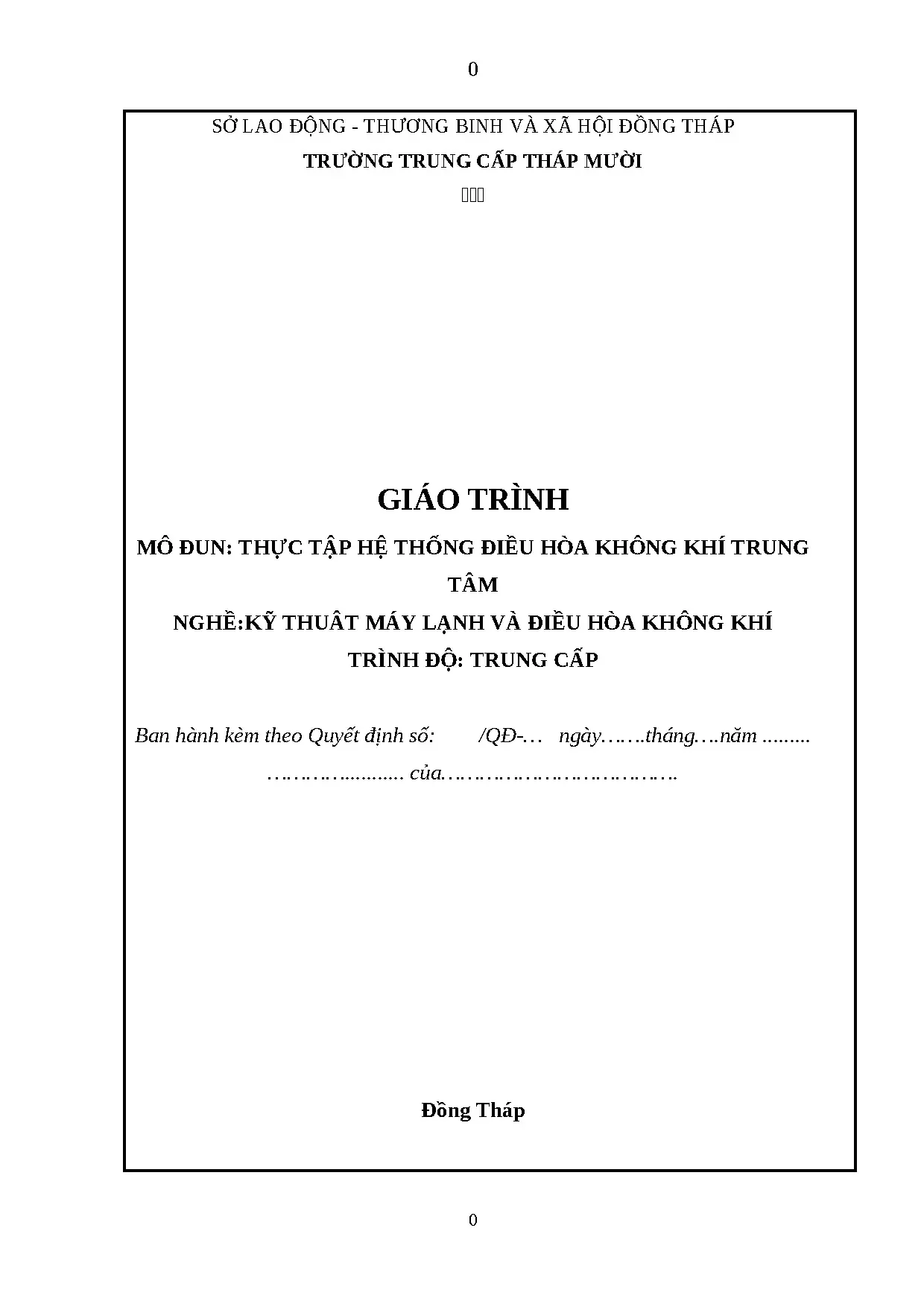

0 SỞ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI ĐỒNG THÁP TRƯỜNG TRUNG CẤP THÁP MƯỜI GIÁO TRÌNH MÔ ĐUN: THỰC TẬP HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM NGHỀ:KỸ THUÂT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ TRÌNH ĐỘ: TRUNG CẤP Ban hành kèm theo Quyết định số: /QĐ-… ngày……. Đồng Tháp 0 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 2 LỜI GIỚI THIỆU Giáo trình Thực tập hệ thống điều hòa không khí trung tâm là giáo trình được biên soạn ở dạng cơ bản và tổng quát cho học sinh, sinh viên ngành lạnh từ kiến thức nền cho đến kiến thức chuyên sâu.
Giáo trình được biên soạn từ tháng 3 năm 2018. Giáo trình là mô đun chuyên nghành trong chương trình đào tạo nghề kỹ thuật máy lạnh và điều hòa không khí. Giáo trình được chia làm 2 phần: Phần 1. Giới thiệu về các hệ thống điều hòa trung tâm: VRV, Trung tâm nước, Điều hòa nguyên cụm Phần2.
Giới thiệu về các phương pháp thi công, lắp đặt hệ thống điều hòa trung tâm Tác giả cũng xin chân thành gửi lời cảm ơn đến lãnh đạo Sở lao động thương binh xã hội Đồng Tháp đã tạo điều kiện giúp đỡ tác giả hoàn thành giáo trình này. Đặc biệt là sự giúp đỡ hỗ trợ nhiệt tình của các bạn đồng nghiệp đã đóng góp ý kiến trong quá trình biên soạn. Tham gia biên soạn 1. Lê Chí Tâm 2 3 MỤC LỤC GIÁO TRÌNH.
0 LỜI GIỚI THIỆU.3 BÀI 1: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA TRUNG TÂM NƯỚC. GIỚI THIỆU SƠ ĐỒ HỆ THỐNG ĐIỀU HÒA TRUNG TÂM NƯỚC. Giới thiệu chung sơ đồ nguyên lý hệ thống ĐHKK trung tâm nước. Trình bày chức năng, nhiệm vụ của từng thiết bị trên hệ thống điều hoà.
LẮP ĐẶT MÁY LÀM LẠNH NƯỚC. Khảo sát, lập quy trình lắp đặt. Lắp đặt CHILLER. LẮP ĐẶT FCU - AHU.
Khảo sát, lập quy trình lắp đặt. Lắp đặt FCU - AHU. Lắp đặt đường ống. Vận hành, chạy thử.27 BÀI 2: LẮP ĐẶT MÁY ĐIỀU HÒA NGUYÊN CỤM.
LẮP ĐẶT MÁY ĐIỀU HÒA LẮP MÁI. Khảo sát, lập quy trình lắp đặt. Lắp đặt thiết bị. Lắp đặt đường ống.
LẮP ĐẶT CỤM MÁY LẠNH DẠNG TỦ GIẢI NHIỆT BẰNG NƯỚC. Khảo sát, lập quy trình lắp đặt. Lắp đặt thiết bị. Lắp đặt đường ống.
LẮP ĐẶT CỤM MÁY LẠNH DẠNG TỦ LÀM MÁT BẰNG KHÔNG KHÍ. Khảo sát, lập quy trình lắp đặt. Lắp đặt thiết bị. 41 BÀI 3: LẮP ĐẶT MÁY ĐIỀU HÒA KHÔNG KHÍ VRV.
GIỚI THIỆU HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ VRV. LẮP ĐẶT THIẾT BỊ.48 BÀI 4: LẮP ĐẶT HỆ THỐNG ĐƯỜNG ỐNG DẪN NƯỚC. PHÂN LOẠI VÀ TÍNH CHỌN ĐƯỜNG ỐNG. Nguyên lý cấu tạo và làm việc của hệ thống đường ống nước.
Lắp đặt hệ thống đường ống nước. Treo đỡ và chống rung ống dẫn nước trong điều hòa không khí. LẮP RÁP HỆ THỐNG ỐNG DẪN NƯỚC. KIỂM TRA BẢO ÔN ĐƯỜNG ỐNG.
LẮP ĐẶT THÁP GIẢI NHIỆT, BÌNH GIÃN NỞ VÀ CÁC THIẾT BỊ PHỤ…………………………………………………………………. LẮP ĐẶT THÁP GIẢI NHIỆT. Tháp giải nhiệt. LẮP ĐẶT BÌNH GIÃN NỞ.
Bình giãn nở. LẮP ĐẶT NHIỆT KẾ VÀ ÁP KẾ, PHIN LỌC CẶN, LỖ XẢ KHÍ. LẮP ĐẶT VAN VÀ CÁC PHỤ KIỆN. Van tiết lưu tự động.
Búp phân phối lỏng. Bộ lọc ẩm và lọc cơ khí. Các thiết bị đường ống. CÁC THIẾT BỊ PHỤ KHÁC TRONG HỆ THỐNG.
Bình tách dầu:. Bình tách lỏng:. 88 BÀI 6: LẮP ĐẶT CÁC LOẠI BƠM. KHÁI NIỆM VÀ PHÂN LOẠI, TÍNH CHỌN BƠM, ĐƯỜNG ĐẶC TÍNH BƠM.
Tính chọn bơm nước và chất tải lạnh:. Tính chọn bơm Amôniăc:. Khái niệm chung:.108 BÀI 7: LẮP ĐẶT HỆ THỐNG ĐƯỜNG ỐNG GIÓ. Nhiệm vụ và đặc điểm của các hệ đường ống gió trong hệ thống ĐHKKTT:.
Phân loại và đặc điểm hệ thống đường ống gió:. LẮP ĐẶT HỆ THỐNG ỐNG GIÓ KIỂU NGẦM…………………. LẮP ĐẶT HỆ THỐNG ĐƯỜNG ỐNG KIỂU TREO. BẢO ÔN ĐƯỜNG ỐNG GIÓ.
LẮP ĐẶT CÁC THIẾT BỊ PHỤ CỦA HỆ THỐNG ĐƯỜNG ỐNG MIỆNG HÚT KHÔNG KHÍ - QUẠT GIÓ. KHÁI NIỆM VÀ PHÂN LOẠI, YÊU CẦU MIỆNG THỔI, MIỆNG HÚT126 4 5 1. Khái niệm và phân loại, yêu cầu miệng thổi, miệng hút. Lắp đặt các loại miệng thổi thông dụng.
LẮP ĐẶT CÁC MIỆNG THỔI THÔNG DỤNG. KHÁI NIỆM VÀ PHÂN LOẠI, TÍNH CHỌN QUẠT GIÓ. LẮP ĐẶT QUẠT:.146 5 6 MÔ ĐUN: THỰC TẬP HỆ THỐNG ĐIỀU HOÀ KHÔNG KHÍ TRUNG TÂM Tên mô đun: Thực tập hệ thống điều hoà không khí trung tâm Mã số mô đun: MĐ21 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: + Trước khi bắt đầu học mô đun này học sinh phải hoàn thành các môn học khối kiến thức cơ sở; môđun chuyên môn nghề bắt buộc và mô đun điều hòa không khí cục bộ; + Là mô đun chuyên môn nghề bắt buộc; Mục tiêu của mô đun: - Trình bày được nguyên lý làm việc của hệ thống ĐHKK trung tâm - Trình bày nguyên lý làm việc của một số hệ thống điện, lạnh trong ĐHKK trung tâm - Điều khiển hệ thống ĐHKK trung tâm qua một số mạch điều khiển điện, lạnh - Tự động hoá hệ thống điều khiển điện trong hệ thống ĐHKK trung tâm - Lắp được các thiết bị điện trong hệ thống ĐHKK trung tâm - Điều chỉnh được năng suất lạnh của hệ thống qua các thiết bị điều khiển - Tự động hoá hệ thống điều khiển bằng các mạch điện - Trình bày được một số yêu cầu về ĐHKK trung tâm - Nhìn nhận một cách khái quát về môn học ĐHKK trung tâm trong nhiệt công nghiệp; - Cẩn thận, kiên trì - Yêu nghề, ham học hỏi - Thu xếp nơi làm việc gọn gàng ngăn nắp - Đảm bảo an toàn cho người và thiết bị. 6 7 BÀI 1: LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA TRUNG TÂM NƯỚC (24h) Giới thiệu: Hệ thống điều hòa trung tâm làm lạnh nước là hệ thống được sử dụng rất phổ biến trong những công trình có quy mô lớn, phân bố các hộ tiêu thụ không tập trung, chiều cao công trình lớn, không gian dành cho lắp đặt hạn chế, giá thành rẻ… vì vậy việc nghiên cứu hệ thống loại này sẽ giúp rất nhiều cho học viên tiếp cận và giải quyết những vấn đề sẽ gặp trong thực tiễn.
Mục tiêu: - Phân tích được sơ đồ nguyên lý của hệ thống điều hoà trung tâm nước. - Trình bày được nguyên lý làm việc của từng thiết bị trên hệ thống - Trình bày được cấu tạo của từng thiết bị trên hệ thống - Phân tích được bản vẽ lắp đặt - Đọc được các thông số kỹ thuật của máy trên cataloge - Liệt kê được qui trình lắp đặt - Lắp đặt được hệ thống điều hòa trung tâm nước - Nghiêm chỉnh, cẩn thận, chính xác, an toàn. Nội dung chính: 1. GIỚI THIỆU SƠ ĐỒ HỆ THỐNG ĐIỀU HÒA TRUNG TÂM NƯỚC 1.
Giới thiệu chung sơ đồ nguyên lý hệ thống ĐHKK trung tâm nước * Máy điều hòa không khí làm lạnh bằng nước (WATER CHILLER)- Hệ thống điều hòa không khí kiểu làm lạnh bằng nước là hệ thống trong đó cụm máy lạnh không trực tiếp xử lý không khí mà làm lạnh nước đến khoảng 7 oC. Sau đó nước được dẫn theo đường ống có bọc cách nhiệt đến các dàn trao đổi nhiệt gọi là các FCU và AHU để xử lý nhiệt ẩm không khí. Như vậy trong hệ thống này nước sử dụng làm chất tải lạnh. * Sơ đồ nguyên lý 7 8 Sơ đồ nguyên lý hệ thống điều hoà water chiller Trên hình là sơ đồ nguyên lý của hệ thống điều hoà làm lạnh bằng nước.
Hệ thống gồm các thiết bị chính sau: - Cụm máy lạnh Chiller - Tháp giải nhiệt (đối với máy chiller giải nhiệt bằng nước) hoặc dàn nóng (đối với chiller giải nhiệt bằng gió) - Bơm nước giải nhiệt - Bơm nước lạnh tuần hoàn - Bình giãn nở và cấp nước bổ sung - Hệ thống xử lý nước - Các dàn lạnh FCU và AHU 1. Trình bày chức năng, nhiệm vụ của từng thiết bị trên hệ thống điều hoà * Đặc điểm của các thiết bị chính: a) Cụm Chiller: Cụm máy lạnh chiller là thiết bị quan trọng nhất của hệ thống điều hoà kiểu làm lạnh bằng nước. Nó được sử dụng để làm lạnh chất lỏng, trong điều hoà không khí sử dụng để làm lạnh nước tới khoảng 7oC (hình vẽ). Ở đây nước đóng vai trò là chất tải lạnh.
Cụm Chiller là một hệ thống lạnh được lắp đặt hoàn chỉnh tại nhà máy nhà chế tạo, với các thiết bị sau: 8 9 + Máy nén: Có rất nhiều dạng, nhưng phổ biến là loại trục vít, máy nén kín, máy nén pittông nửa kín. + Thiết bị ngưng tụ: Tuỳ thuộc vào hình thức giải nhiệt mà thiết bị ngưng tụ là bình ngưng hay dàn ngưng. Khi giải nhiệt bằng nước thì sử dụng bình ngưng, khi giải nhiệt bằng gió sử dụng dàn ngưng. Nếu giải nhiệt bằng nước thì hệ thống có thêm tháp giải nhiệt và bơm nước giải nhiệt.
Trên thực tế nước ta, thường hay sử dụng máy giải nhiệt bằng nước vì hiệu quả cao và ổn định hơn. + Bình bay hơi: Bình bay hơi thường sử dụng là bình bay hơi ống đồng có cánh. Môi chất lạnh sôi ngoài ống, nước chuyển động trong ống. Bình bay hơi được bọc các nhiệt và duy trì nhiệt độ không được quá dưới 7 0C nhằm ngăn ngừa nước đóng băng gây nổ vỡ bình.
Công dụng bình bay hơi là làm lạnh nước. + Tủ điện điều khiển: Cụm máy chiller máy nén pittông nửa kín Carrier Trên hình là cụm chiller với máy nén kiểu pittông nửa kín của hãng Carrier. Các máy nén kiểu nửa kín được bố trí nằm ở trên cụm bình ngưng - bình bay hơi. Phía mặt trước là tủ điện điều khiển.
Toàn bộ được lắp đặt thành 01 cụm hoàn chỉnh trên hệ thống khung đỡ chắc chắn. Khi lắp đặt cụm chiller cần lưu ý để dành không gian cần thiết để vệ sinh các bình ngưng. Không gian máy thoáng đãng, có thể dễ dàng đi lại xung quanh cụm máy lạnh để thao tác. Khi lắp cụm chiller ở các phòng tầng trên cần lắp thêm các bộ chống rung.
Máy lạnh chiller điều khiển phụ tải theo bước, trong đó các cụm máy có thời gian làm việc không đều nhau. Vì thế người vận hành cần thường xuyên hoán đổi tuần tự khởi động của các cụm máy cho nhau. Để làm việc đó trong các tủ điện điều khiển có trang bị công tắc hoán đổi vị trí các máy. Bảng sau là các thông số kỹ thuật cơ bản của cụm chiller của hãng Carrier loại 30HK.
